new智能型静电放电发生器ESD-20G 操作指导

蘇州市泰思特電子科技有限公司静电放电（ESD-20G）操作指导及注意事项1.仪器介绍：图3所标示数的名称依次是：（1）REDUCE（减小）；（2）ADD（增加）；（3）LEFT（向左）；（4）DOWN（向下）；（5）UP（向上）；（6）RIGHT（向右）；；（7）SELECT（设定）；（8）RUN（运行）/PAUSE（暂停）；（9）H.V OUTPUT（高压输出端口）；（10）液晶显示屏。

--------------------------------------------------------------------------------如上图所示, 面板上共有8 个按键ADD,REDUCE,UP,DOWN,LEFT,RIGHT,SELECT,RUN/ PAUSE；其中UP,DOWN两个按键用来上下移动光标,光标所在的行即为选择使能行；按键 SELECT用于对光标所在行选择切换功能；按键LEFT,RIGHT可以左右移动光标，主要用于“时间间隔”“放电次数”“电压设定”的数值改变；按键ADD,REDUCE用于对光标所在位置的数字加/减；按键RUN/PAUSE用于运行和停止。

注：气隙放电只能在单次放电模式下进行，其它放电模式下无效。

2.做ESD测试时主要操作步骤：第一步：打开主机电源。

第二步：选择放电模式，接触放电或空气放电。

第三步：若选择接触放电（选用尖锥形的放电电极），极性切换选择正压或者负压。

第四步：若切换放电极性，只有在高压上电选择“否”的情况下才可以切换极性。

否则，切换不了。

第五步：四种放电模式,有单次放电、设定放电、自动放电、20PPS放电。

四种模式可任意选择。

第六步：若选择单次放电，高压上电选择选择“是”，选择好所需要的测试电压，按运行键RUN 进行测试，扣动一次枪击开关就放一次电，放电的速率跟手扣动枪击的快慢有关，扣的快，打的快，扣的慢，打的慢。

一般建议近1秒扣动一次枪击开关（这样接近标准）。

ESD-20G说明书

苏州泰思特电子科技有限公司
－ 0 －
ESD-20G 智能型静电放电发生器
使用说明
一、静电放电测试仪概述
保护设备免受静电放电的危害，无论对生产厂或者用户都是一个十分重要的问题，特别是采用微电子器件组装以后，为了确保产品和系统的可靠性，对静电放电危害性问题的考虑显得尤其重要。静电问题与环境条件以及使用场合有关，静电电荷尤其可能在干燥与使用人造纤维的环境中产生。一个最普通的例子是操作人员在控制室的地毯上走动时，他走每一步都可能从他的身体与织物交换中产生(包括得到或丢失)电荷；另外，操作人员和他的座椅间的摩擦也可能产生电荷交换。操作人员可以是直接的或是通过静电感应而带电，对于后者，除非操作人员有适当的接地措施，否则导了电的地毯就起不到任何保护作用。图１给出了不同织物的相对湿度下可能产生的静电电压值，从图中可见针对不同的人造织物与不同的环境条件，设备可以遭到高达数千伏的放电情况。
3.1 主要技术指标
(1) 充电电压范围苏州泰思特电子科技有限公司 0～20.00kV － 3 －
ESD-20G 智能型静电放电发生器 (2) 静电极性 (3) 放电频率正或负单次 20次／秒按设定的放电次数放电自动放电 4位计数器(用于计数放电最多可达9999次) 放电电容: 150pF 放电电阻: 330Ω 圆锥形接触电极及球形气隙放电电极 10℃～35℃ 温度: 相对湿度: 30％～60％大气压力: 68KPa(680mbar)～106KPa(1060mbar) 单相AC175~250V， 50／60Hz
放电、连续放电（20pps）或自动放电” ；在这一行“UP（5）,DOWN（4），SELECT （7） ”这三个按键为有效按键，其它按键无效；（注：只有在“接触放电”模式下才可对“四种模式”进行选择操作。）

静电放电发生器操作指导书

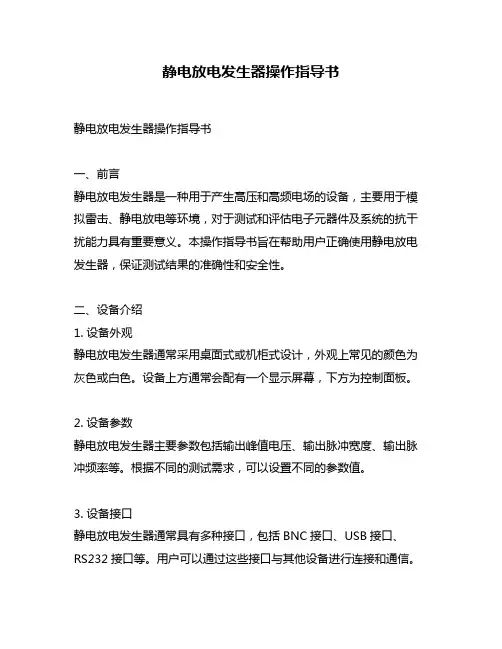

静电放电发生器操作指导书静电放电发生器操作指导书一、前言静电放电发生器是一种用于产生高压和高频电场的设备，主要用于模拟雷击、静电放电等环境，对于测试和评估电子元器件及系统的抗干扰能力具有重要意义。

本操作指导书旨在帮助用户正确使用静电放电发生器，保证测试结果的准确性和安全性。

二、设备介绍1. 设备外观静电放电发生器通常采用桌面式或机柜式设计，外观上常见的颜色为灰色或白色。

设备上方通常会配有一个显示屏幕，下方为控制面板。

2. 设备参数静电放电发生器主要参数包括输出峰值电压、输出脉冲宽度、输出脉冲频率等。

根据不同的测试需求，可以设置不同的参数值。

3. 设备接口静电放电发生器通常具有多种接口，包括BNC接口、USB接口、RS232接口等。

用户可以通过这些接口与其他设备进行连接和通信。

三、操作步骤1. 准备工作a. 确认设备所处环境是否符合要求：应该避免在潮湿或有腐蚀性气体的环境中使用设备。

b. 确认设备接口是否正确连接：应该检查设备的各种接口是否与其他设备正确连接。

c. 确认设备参数是否设置正确：应该根据测试需求设置合适的参数值。

2. 开机操作a. 按下电源开关，等待设备自检完成。

b. 在显示屏幕上确认设备当前状态和参数设置。

3. 测试操作a. 将被测样品与静电放电发生器连接，通常采用BNC接口连接。

b. 根据测试需求，设置合适的输出参数值。

c. 按下“开始测试”按钮，观察被测样品是否正常工作，并记录测试结果。

4. 关机操作a. 在控制面板上按下“关机”按钮。

b. 等待设备关闭完成，断开所有接口连接。

四、注意事项1. 静电放电发生器产生高压和高频电场，使用时应该遵守相关安全规定和操作指导书。

2. 在进行任何操作之前，应该先确认所有接口连接是否正确，并检查设备状态和参数设置是否符合要求。

3. 在进行测试时，应该遵循相关标准和规范，并记录详细的测试结果和过程。

4. 在关闭设备之前，应该先断开所有接口连接，并按照操作指导书进行关机操作。

静电放电发生器配置安全操作及保养规程

静电放电发生器配置安全操作及保养规程1. 引言静电放电发生器是一种常见的工业设备，用于控制静电放电，防止静电积聚引发的火灾和爆炸危险。

本文档旨在介绍静电放电发生器的配置、安全操作和保养规程，以确保设备的正常运行和工作场所的安全性。

2. 配置2.1 设备安装•静电放电发生器应安装在通风良好、干燥、无腐蚀性气体和化学品的房间内。

•设备应固定在水平坚固的支架上，以保持稳定。

•安装地点应远离易燃易爆物品，并确保离其他设备的距离符合国家安全标准。

2.2 电源连接•使用专用电源线连接设备，确保电源与静电放电发生器适配。

•电源线应保存完好无损，并远离设备的运动部件。

•在连接电源前，确保设备的电源开关处于关闭状态。

2.3 电极配置•根据工作场所的需求，正确选择和配置合适的电极。

•电极应与设备连接牢固，确保电极和设备之间接触良好。

•定期检查电极的磨损程度，如有明显磨损或损坏，应及时更换。

3. 安全操作3.1 操作前准备•操作人员应穿戴符合安全标准的防护服装和静电放电防护用具。

•确保操作区域内无易燃易爆物品。

•根据操作手册和设备标识了解设备的工作原理和操作方法。

3.2 操作流程•在操作前，确保设备的电源开关处于关闭状态。

•按照设备操作顺序逐步进行，不得越过任何操作步骤。

•在操作过程中，注意密切观察设备运行状况，并注意异常情况的发生。

•在发生电气故障、设备异响或异常情况时，立即停止操作，并及时报告维修人员。

3.3 静电放电安全•静电放电发生器必须定期检测并校准，确保放电电流符合安全要求。

•不得在易燃易爆气体或液体周围使用静电放电发生器。

•操作过程中，不得触摸静电放电电极或与电极带有直接接触。

4. 保养规程4.1 日常保养•定期清洁设备表面，确保无尘垢附着。

•定期检查电源线和连接线，如有磨损或老化，应及时更换。

•年度维护，包括内部清洁、电路检修和部件更换。

4.2 维修与更换•所有维修操作必须由经过培训和授权的维修人员进行。

操作规程_静电放电发生器

6.RIGHT 向右
7.SELECT 设定 8.RUN/PAUSE 运行/暂停
放电次数：若光标在这行，可通过3、6键选择要改的位数，再通过1、2键来增大或减小该数字，若为0，则默认为最大值9999且只在‘设定放电’和‘自动放电’下设置才有效
UP,DOWN用来上下移动光标，光标所在的行即为选择使能行； SELECT用于对光标所在行选择切换功能； LEFT,RIGHT可以左右移动光标，主要用于时间间隔、放电次数、电压设定的数值改变； ADD,REDUCE用于对光标所在位置的数字加/减； RUN/PAUSE用于运行和停止。注：气隙放电只能在单次放电模式下运行，其它放电模式下无效。
6. 对仪器进行日常维护保养。
极性切换：若光标在这行，按‘SELECT'可选择‘正压’或 ‘负压’。切换前，须把‘高压上电’选择‘否’，否则操作无效（4、5、7键有效）
四种模式：若光标在这行，按‘SELECT'可选择放电模式为 ‘单次放电’、‘设定放电’、‘连续放电20pps’、‘自动放电’（4、5、7键有效。只有在‘接触放电’模式下才可对其进行选择）

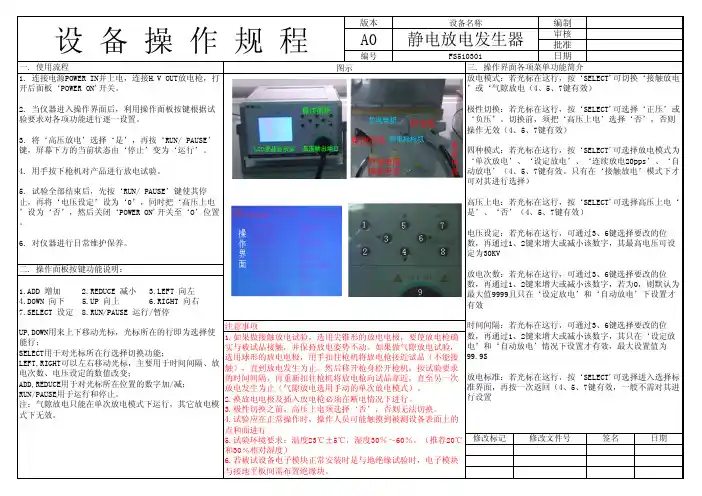

设备操作规程
一. 使用流程 1. 连接电源POWER IN并上电，连接H.V OUT放电枪，打开后面板‘POWER ON'开关。
版本
A0
编号图示
设备名称
编制静电放电发生器审核批准FS510301
日期
三. 操作界面各项菜单功能简介
放电模式：若光标在这行，按‘SELECT'可切换‘接触放电
’或‘气隙放电（4、5、7键有效）
注意事项 1.如果做接触放电试验，选用尖锥形的放电电极，要使放电枪确实与被试品接触，并保持放电姿势不动。如果做气隙放电试验，选用球形的放电电极，用手扣住枪机将放电枪接近试品（不能接触），直到放电发生为止。然后移开枪身松开枪机，按试验要求的时间间隔，再重新扣住枪机将放电枪向试品靠近，直至另一次放电发生为止（气隙放电选用手动的单次放电模式）。 2.换放电电极及插入放电枪必须在断电情况下进行。 3.极性切换之前，高压上电须选择‘否’，否则无法切换。 4.试验应在正常操作时，操作人员可能触摸到被测设备表面上的

静电放电发生器操作指导书

静电放电发生器操作指导书静电放电发生器放电操作流程【实验范围】模块类产品的直接放电实验。

包括接触式放电和空气放电。

【实验过程】一操作前准备（接触放电、空气放电通用）1 将静电枪接地线务必牢固的固定在接地铁板上。

否则有可能产生危险。

2 将试验品放置于桌上白色绝缘板上。

不可与水平耦合金属板或者其他有接地效果的部分接触。

（见图一）二接触放电1）如图二所示，选用椎型放电头。

注意：针对不同的放电方式，必须选用配套的放电头。

2选择放电模式为接触放电。

选择放电触发开关为GUN 触发。

根据试验需要，设定试验参数。

包括：试验电压、电压极性、放电间隔、放电次数。

（图三的设置为，试验电压为正4KV、放电间隔为2S 、放电次数为10次）图二图一3）进行接触放电（图四）触发放电枪开关，放电枪依4）放电停止关可停止试验。

三空气放电1如图五所示，选用弧形放电头。

2如图六所示，设置试验参数。

1）选择放电模式为空气放电。

2）选择放电触发开关为GUN 触发。

3）根据试验需要，设定试验参数。

包括：试验电压、电压极性、放电次数，放电间隔不可设置。

4）选择放电次数计数。

图三图五图六3进行空气放电。

1）长按住放电枪开关，垂直由远离处接近并接触到试验品，2）放电枪开关要在按住的状态下远离试验品。

然后放开开关。

3）空气放电放电次数计数，要开启放电次数计数功能，在放电成功后，次数会显示1，并在放电成功后进行累加。

当累加数达到试验要求时，放电结束。

四：试验完成后整理（接触放电、空气放电通用）1将试验品和静电枪枪头接地（如：接触水平耦合板），来泄露上面可能累积的静电。

2将静电枪枪头取下，并放置妥当。

3清洁整理试验环境。

保证实验环境的干净整洁。

五：注意事项：1. 试验操作人员需要站立在接地铁板上进行试验。

2．实验过程中要注意对锥形枪头的保护，不能有掉落，撞击等可能会影响锥尖形状的操作。

因为，如果锥尖变钝，会影响放电电压的准确度，达不到试验效果。

3. 高压操作，务必注意安全。

esd61002静电放电发生器操作规程

esd61002静电放电发生器操作规程
1. 在操作前，确保静电放电发生器的电源已经关闭，并且没有连接到电源插座。

2. 确保操作环境没有可燃物或易燃物，并且通风良好。

3. 将静电放电发生器连接到一个合适的地线，确保接地是良好的。

4. 打开静电放电发生器的电源开关，确保指示灯亮起。

5. 根据实际需要，调节静电放电发生器的放电电位。

可以通过旋钮或按钮进行调节，确保电位值符合操作要求。

6. 在操作过程中，确保不要触摸或接近静电放电发生器的电极。

如果需要进行调节或更换电极，先将电源关闭，并断开与地线的连接。

7. 在使用静电放电发生器的过程中，要遵循安全操作要求，如穿戴适当的防静电服装、手套等，并通过接地和屏蔽方式防止静电放电对周围环境造成损害。

8. 在静电放电发生器操作完成后，先关闭电源开关，然后断开与地线的连接。

9. 定期检查和维护静电放电发生器，确保其正常工作。

如果发现任何故障或问题，应立即停止使用，并联系专业人士进行修
复。

注意事项：
- 静电放电发生器只能由经过培训和授权的人员操作。

- 在操作过程中，要保持操作区域整洁，并尽量避免产生尘埃、湿气等影响静电放电效果的因素。

- 静电放电发生器操作过程中，要随时注意周围的安全，确保
周围没有可燃物或易燃物，以免引发火灾或爆炸。

- 在操作过程中，要遵守相关的安全操作规范和标准，确保安
全性和有效性。

(完整word版)静电放电发生器操作指导书

1）对被试品的间接放电
对在被试设备附近的物体的静电放电，可以用测试仪向耦合版的接触放电来模拟。

耦合版与被试设备的每一面，包括前、后、左、右、下方）都是平行放置的，间隔0。

1m.选用锥形电极，直接接触水平/垂直耦合板，在每一面上用最敏感的极性至少放电10次。

3）试验全部结束后，先按下“RUN/PAUSE”,停止运行，将“电压设定"设置为0，同时把“高压上电”设置成“否"，然后关闭电源，整理设备，记录试验结果。

3.4使用注意事项
1）试验操作人员需要站立在接地铁板上进行试验。

2）实验过程中要注意对锥形枪头的保护不能有掉落撞击等可能会影响锥尖形状
的操作.因为如果锥尖变钝会影响放电电压的准确度达不到试验效果。

3)高压操作务必注意安全。

在试验过程中未对枪头、试验品充分放电的基础上。

人体不得与之接触。

4）不要在湿度高的场合中使用本仪器。

静电放电测试仪操作规程

静电放电测试仪(三基)操作规程为正确、安全、规范的使用SKS-0230，以评定样机在经受静电放电干扰时的性能，特制定本操作规程。

一、【操作程序】1、按SKS-0230使用说明书接好放电枪，并接通电源。

2、给被试样机施加额定电压。

3、打开静电放电发生器电源开关，将开关拨动到上方CONTACT位置。

按下HV ON 开关，接通直流高压电源，按顺时针方向调节VOLTS ADJUST调节旋钮，使表头显示的电压值为8kV。

4、持枪，将放电枪垂直于被试品表面，按下REDAY键，再按下“枪机”对样机进行放电试验。

按下STOP键并结束该极性放电试验。

5、换极性（＋←→－），按3、4重复试验，注意应确保电压调节旋钮逆时针旋转到底且高压开关处于OFF状态方可转换电压极性。

6、试验结束后，应将电压调节旋钮逆时针调到底，使高压开关处于OFF状态，按下“枪机”对着铝板放完电。

然后断开工作电源，拔掉电源插头，撤去电表工作电源，清理好现场。

二、【测试条件】1、环境温度：15℃～35℃；相对湿度2、相对湿度：30％～60%（如果湿度过大，必须经过除湿处理再进行试验）；三、【注意事项】1、试验人员必须经培训后才能进行设备操作，操作前应阅读设备使用说明书;2、仪器的F.G端子要良好接地;3、仪器通电后，不得用手触摸放电电极，以防电击;4、仪器使用过程中，不得随意切换量程，如需切换量程，务必先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态。

以免在量程切换过程中电压突变损坏高压电源。

5、关机时也必须先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态，然后才能切断主机的工作电源，否则关机瞬间电压的突变可能会损坏高压电源。

6、非有关人员严禁操作本仪器。

esd智能静电放电作业指导书

3.1 仪器面板示意图如图1所示，各功能如下： ①REDUCE:减小 ②ADD:增加 ③ LEFT:向左 ④DOWN:向下 ⑤UP:向上图1:仪器面板⑨H.V OUTPUT:高压输出端口(外接放电枪) ⑩液晶显示屏3.仪器操作方法：3.2 仪器操作界面如图2和图3所示,各项参数设置及功能操作如下:3.2.1 放电模式:按"UP"、"DOWN"键,将光标放在放电模式处,按"SELECT"键可选择图2:主操作界面图3:选择标准操作界面1.目的：为确保仪器的安全正确使用和测试顺畅，保证产品品质。

2.职责：测试中心：负责仪器操作指导书的制作、使用及保养。

⑥RIGHT:向左 ⑦SELECT:设定 ⑧RUN/PAUSE:运行/暂停日期静电放电发生器（ESD-30G）操作指导书文件编号版本①②③④⑤⑥⑦⑧⑨⑩文件编号版本日期静电放电发生器（ESD-30G）操作指导书“接触放电”或“气隙放电”。

3.2.2 极性切换:将光标放在极性切换处，按"SELECT"键可选择“正压”或“负压”。

3.3.3 四种模式:将光标放置在四种模式处,按"SELECT"键可选择“单次放电”、“设定放电”、“连续放电20PPS”或“自动放电”。

（注：只有在接触模式下可对四种模式进行选择。

）3.3.4 高压放电:将光标放置在高压放电处,按"SELECT"键可选择“是”或“否”。

3.2.5 时间间隔:将光标放置在时间间隔处，按"LEFT"和"RIGHT"键选择要改变的数字,按"ADD"和"REDUCE"键来增大或减小该数字。

（注：只有在“设定放电”和“自动放电”模式下才可进行时间间隔设置。

)3.2.6 放电次数:将光标放置在放电次数处,按"LEFT"和"RIGHT"键选择要改变的数字,按"ADD"和"REDUCE"键来增大或减小该数字,放电次数如为O,则默认为9999次。

3200-07.2 NSG435 静电放电发生器操作规程(瑞士)

安特仪表集团
有限公司
静电放电发生器(瑞士)操作规程
3200-07.2
共1页
第1页
为正确、安全、规范的使用NSG435，以评定样机在经受静电放电干扰时的性能，特制定本操作规程。
一、【操作程序】
1、按NSG435使用说明书的要求，接好仪器电池和放电枪头；
2、按下黄色按键，开机;
3、选择放电方式：“Con.D.”（接触放电，＜9kV＝or“Air.D.”（空气放电，＜15kV＝；
5、关机时也必须先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态，然后才能切断主机的工作电源，否则关机瞬间电压的突变可能会损坏高压电源。
6、非有关人员严禁操作本仪器。
底图号
资料来源编制装订号来自审核标准化提出部门
批准
标记
处数
更改文件号
签字
日期
SKS-0230静电放电发生器(瑞士)
操作规程
3200-07.2
6、持枪，将放电枪垂直于被试品表面，按下启动放电方式“READY”键，再按下“枪机”进行放电试验;
7、试验结束后，按下黄色按键，关机;
8、用枪头保护套将放电头盖好，将放电枪放入箱内，妥善保管;
二、【测试条件】
1、环境温度：15℃～35℃；
2、相对湿度：30％～60%（如果湿度过大，必须经过除湿处理再进行试验）；
安特仪表集团有限公司
年月日
三、【注意事项】
1、试验人员必须经培训后才能进行设备操作，操作前应阅读设备使用说明书;
2、仪器的F.G端子要良好接地;
3、仪器通电后，不得用手触摸放电电极，以防电击;
4、仪器使用过程中，不得随意切换量程，如需切换量程，一定要先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态。以免在量程切换过程中电压突变损坏高压电源。

dito静电放电操作规程

共6页第1页 1 设备名称、型号及制造厂1.设备名称：静电放电发生器2.设备型号：dito3.制造厂：EMTEST公司2 技术指标输出静电电压范围：空气放电：0～16.5kV接触放电：0~10kV3 环境要求环境温度：23℃±5℃相对湿度：30％～60％4 操作步骤4.1 静电枪的接地线需要可靠接地。

静电放电发生器上的参考接地与试验布置接地可靠相连。

4.2 如果接虚拟电池请确认连接试验室内的220V交流电源，另外电源线绝对不要和地线缠绕在一起，否则容易会造成虚拟电池烧坏。

4.3 标配放电模块， 150pF/330Ω。

放电枪的外形下图所示。

放电枪图中各部分功能如下:(1) 放电电极放电电极有两个。

一个为圆锥形，另一个为圆球形。

前者用于接触放电试验，后者用于气隙放电试验。

根据试验要求的不同，用户可自行更换使用。

注意圆锥体共6页第2页的尖端不能折断。

(2) 放电枪枪机放电枪枪机的操作与放电模式有关，对空气放电来说，要扣一次枪机，放一次电。

对接触放电来说，只要扣住枪机，放电便一直进行，放电速率由设定的间隔时间决定。

(3) 放电电阻、储能电容压入仓根据不同的测试要求，更换阻容套件。

由此压入，以保证与放电电极之间的距离最短，确保放电波形符合标准的要求。

(4) 接地回线；测试时必须将接地线连接到接地参考平面。

4.4 根据接触放电或空气放电选择合适的放电头。

空气放电用圆头，接触放电用尖头。

4.5 静电放电器主机控制面板如下，可根据放电方式、放电频率、放电电压、计数、放电极性等对其进行设置。

共6页第3页操作面板图图中各部分的功能如下：1.主机界面2.放电模块3.电池4.放电枪头5.触发键和开关键6.显示屏7.递减按钮8.递加按钮9.功能键F1-F510.接地端11.光电连接口4.6 操作方法4.6.1 触发键的功能：开机：按下触发键一次关机：按下触发键持续3s钟（设备在开始状态）改变菜单：按下触发键一次测试状态下，单次（single）模式下：按下触发键一次；记数（cont）模式下：按下触发键直到测试结束；自动（Auto）模式下：按下触发键一次，自动开始测试，再按下触发键将停止测试进程。
