Inventor高级培训教程3

7. 扫掠
1.打开零件文件“扫掠－1.ipt”如图1，扫掠图中杯把，体会扫掠含义：
2.“扫掠”杯把：单击“扫掠”工具，选取矩形为“截面轮廓”，多段曲线为“路径”，扫
掠斜角为0°，“添加”方式：
3.将圆柱体抽壳，完善零件造型如图
4.打开“扫掠－3Dpath.ipt”，看见有如下草图。

5.过一起点并垂直于起始段直线，创建一工作平面，并在该工作平面上创建一圆形草图，
如下：
6.单击特征工具栏中的扫掠工具，分别选中该草图轮廓和扫掠路径，完成如下的管道零件：
8. 螺旋扫掠
1.绘制如下图之简单草图。

2.结束编辑草图，在特征工具栏中单击“螺旋扫掠”工具，选择相应的截面轮廓和轴线。

在“螺旋尺寸”选项卡中输入螺旋参数：螺距6mm、圈数4。

在“螺旋端部”选项卡中输入：
然后得到下图的弹簧：
3.将上例的草图由圆形截面轮廓改为矩形截面轮廓，如下：
4.将特征定义改为：
得到如下图之“发条”弹簧：
9. 放样
1.打开零件文件“放样.ipt”,把两平板的对称面(距板的一侧面75mm)设为工作平面,并
在此平面上做如下图的草图后:
（其中尺寸“28”是到平板平面距离）得到如下图的三个跑道形草图截面用来放样:
2.单击放样命令图标,按对话框提示选择三个草图截面后确定（如下图），得到如下图的把
手模型：
3.注意修改权值，看看有什么变化。

扫略 UG9.0中文帮助

扫掠使用扫掠命令可通过沿一条、两条或三条引导线串扫掠一个或多个截面，来创建实体或片体。

您可以：通过沿引导曲线对齐截面线串，可以控制扫掠体的形状。

控制截面沿引导线串扫掠时的方位。

缩放扫掠体。

使用脊线串使曲面上的等参数曲线变均匀。

位于何处？截面选择曲线用于选择多达 150 条截面线串。

指定原始曲线用于更改闭环中的原始曲线。

添加新集将当前选择添加到截面组的列表框中，并创建新的空截面。

还可以在选择截面时，通过按鼠标中键来添加新集。

列表列出现有的截面线串集。

选择线串集的顺序可以确定产生的扫掠。

截面1截面2 截面3 引导线移除从列表中移除选定的线串。

向上移动通过在列表中将选定的线串向上移动，可以对线串集的顺序进行重排序。

向下移动通过在列表中将选定的线串向下移动，可以对线串集的顺序进行重排序。

引导线（最多 3 条）选择曲线用于选择多达三条线串来引导扫掠操作。

关于更多信息，请参见扫掠特征的引导线。

指定原始曲线用于更改闭环中的原始曲线。

列表列出现有的引导线串。

线串集的选择顺序不影响产生的扫掠。

脊线选择曲线用于选择脊线。

使用脊线可以控制截面线串的方位，并避免在导线上不均匀分布参数导致的变形。

当脊线串处于截面线串的法向时，该线串状态最佳。

构造垂直于脊线并与引导线串相交的剖切平面。

将扫掠所基于的等参数曲线与这些平面对齐。

关于更多信息，请参见 **Unsatisfiedxref title**。

未使用脊线已使用脊线非均匀的等参数曲线。

均匀的等参数曲线。

截面选项截面位置选择单个截面时可用。

截面在引导对象的中间时，这些选项可以更改产生的扫掠。

沿引导线任何位置可以沿引导线在截面的两侧进行扫掠。

引导线末端可以沿引导线从截面开始仅在一个方向进行扫掠。

沿引导线任何位置引导线末端插值选择多个截面时可用。

确定截面之间的曲面过渡的形状。

线性可以按线性分布使曲面从一个截面过渡到下一个截面。

NX 将在每一对截面线串之间创建单独的面。

inventor扫掠的用法"扫掠"作为一个动词，有多个不同的用法和含义。

下面是一些关于"inventor扫掠"用法的示例，以及对每个用法的解释和进一步的发展：1.扫掠各种材料和资源：在这个意义上，"inventor扫掠"可以指一种行动，即广泛搜集各种材料和资源，以便在发明创造过程中使用。

这样的行为对于发明家和创新者来说十分重要，因为他们需要不断依赖新的想法和材料来设计和创建新的产品。

例如，一个有才华的发明家可能会到处搜集各种材料，如金属、塑料、电子元件等，以便将它们用于新的发明中。

他可能会到废品回收中心、机械设备销售商、电子零件店等地方，寻找那些被丢弃或废弃的物品或廉价物品。

他可以对这些材料进行创造性的改造和再利用，以满足自己的特定需求。

2.扫描和研究现有的技术和创新：作为一个名词，"inventor扫掠"可以指一个人的能力和行动，即通过扫描和研究现有的技术和创新，来汲取灵感和发展新的想法。

这个动作可以使发明家更加了解当前的技术趋势、市场需求和其他已知的创新。

举个例子，一位有远见的发明家可能会花大量的时间阅读科技杂志、参加创新和技术会议，或者与其他有才华的人交流，以便了解最新的创新和技术趋势。

通过这样的"扫描"行为，他可以获得新的创意和想法，或者发现他自己能够改进或应用的新技术。

3.探索并评估新的市场机会："inventor扫描"也可以指发明家或创业者对新的市场机会进行广泛调查和评估的行为。

这种行动可能包括对目标市场进行调研，研究竞争对手甚至进行消费者洞察，以便发现潜在的需求和机会。

例如，假设一个发明家有一个独特的创新产品设计，他可以进行市场扫描，以确定是否存在和他的产品相关的市场需求和机会。

他可以调研消费者对类似产品的反应，了解竞争产品的优点和不足，并评估市场规模和潜在的盈利机会。

inventor中生成弹簧

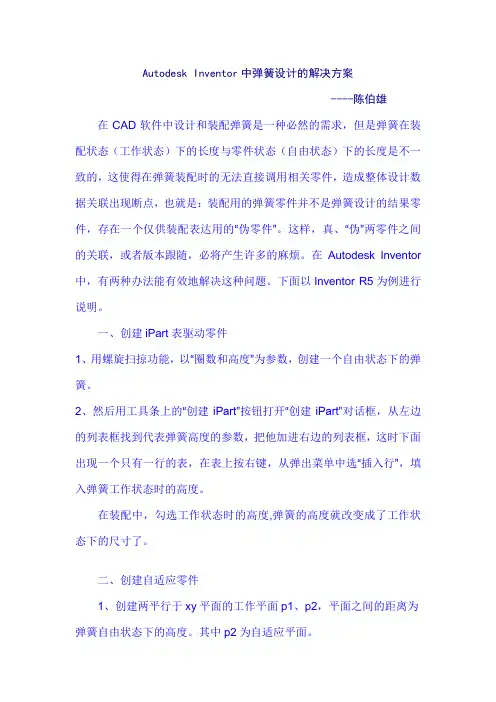

Autodesk Inventor中弹簧设计的解决方案----陈伯雄在CAD软件中设计和装配弹簧是一种必然的需求，但是弹簧在装配状态（工作状态）下的长度与零件状态（自由状态）下的长度是不一致的，这使得在弹簧装配时的无法直接调用相关零件，造成整体设计数据关联出现断点，也就是：装配用的弹簧零件并不是弹簧设计的结果零件，存在一个仅供装配表达用的“伪零件”。

这样，真、“伪”两零件之间的关联，或者版本跟随，必将产生许多的麻烦。

在Autodesk Inventor 中，有两种办法能有效地解决这种问题。

下面以Inventor R5为例进行说明。

一、创建iPart表驱动零件1、用螺旋扫掠功能，以“圈数和高度”为参数，创建一个自由状态下的弹簧。

2、然后用工具条上的“创建iPart”按钮打开“创建iPart”对话框，从左边的列表框找到代表弹簧高度的参数，把他加进右边的列表框，这时下面出现一个只有一行的表，在表上按右键，从弹出菜单中选“插入行”，填入弹簧工作状态时的高度。

在装配中，勾选工作状态时的高度,弹簧的高度就改变成了工作状态下的尺寸了。

二、创建自适应零件1、创建两平行于xy平面的工作平面p1、p2，平面之间的距离为弹簧自由状态下的高度。

其中p2为自适应平面。

2、以xz平面作为弹簧的草图平面，把p1、p2投影到草图平面形成两平行的直线l1、l2。

3、画一圆作为弹簧的螺旋扫掠轮廓面，把圆心投影到l1上。

以z轴作为弹簧的螺旋扫掠轴，并标注圆及圆心到z轴的尺寸。

标注p2到圆心的距离尺寸，默认的尺寸类型应该是参考尺寸（参考尺寸带括号）。

4、退出草图模式，进入“螺旋扫掠”对话框，在“螺旋尺寸”标签页中，“类型”栏选“圈数和高度”，“高度”栏填入代表高度的参数（参数表中的参考参数）。

如图4。

按“确定”钮完成造型。

5、用两工作平面修剪弹簧端部。

6、装配时，把弹簧定义为自适应零件，以两工作平面为装配面，则弹簧的高度随需要而改变。

Inventor特性与使用技巧

技巧单击浏览器中的“设计视图”可把当前部件的显示配置保存为设计视图文件。在需要时，单击浏览器中“设计视图”旁的下拉菜单，可选设计视图文件。
技巧装配重组特征使用户可以用最佳的方式表达自己的设计要求。用户可随心所欲地在各子装配之间拖动所需要的零件，以更加快速地进行装配的重新设计。把零部件移入子部件叫降级，把零部件移出子部件叫升级。在浏览器中选择零部件，按TAB键降级，按Shift+TAB键升级，或点击右键，选“降级”或“升级”。
技巧 “直线”命令除了可以画直线外还可以通过按住左键拖动线端点来感应鼠标的运动轨迹，Inventor自动推测用户的意图画出圆弧。
技巧在工具条上点击右键，选“精确输入”，在绘制草图时，可输入精确值。
技巧 “裁剪”命令优先剪到相交处，其次剪到延长相交处，否则删除；“延伸”命令支持到延长线延伸。两者都具有动态预览功能，可以按住Shift键在两者之间切换。
技巧在“Catalog/Sheet Metal”文件夹下有钣金的标准特征库，“Sample/Bend Tables”文件夹下折弯公差是内置好的，但用户可根据自己的需要来修改，以保证展开图的正确性。
技巧 Inventor在“格式”菜单下提供了灯光、材质、颜色选项，但不提供光线跟踪的渲染，因Inventor中几乎每种材质都提供了普通和抛光处理两种，指定闪亮的材质时，将自动使用反射贴图，产生真实的效果，不需要耗时的光线跟踪计算。
技巧所有模型的边都可以直接作为参考边，不必将非草图平面内的几何图形投影到草图平面内才能进行约束。
技巧在草图环境中，选择对象后，可用左键将草图基于约束拖动为预期的形状。
技巧先选择草图，通过右键菜单选“自适应”，可设草图为自适应草图，使特征在装配时进行自动适应。

Inventor扫掠特征的

Inventor扫掠特征的“引导线”、“引导面”和三维路径的使用发表时间：2007-1-18在InventorR11中，原有功能的增强和改进很多，其中关于扫掠特征的变化，是值得用户关注的内容之一。

本文将对引导线、引导面和三维路径做一些介绍。

1.引导线：参见图1。

原有的路径线是未来特征形状的“方向引导”，而新的“引导轨道”则类似于路径线：引导线也可以是三维线；随着路径与引导线的距离变化，在路径的法平面上、截面轮廓会有形状上的关联变化。

其中具有三种可能的处理规则：1）“X和Y”：截面轮廓将在所有方向上成比例变化。

2）“X”：只在两线相连的方向上变化。

3）“无”：不做任何变化。

引导线将完全没有作用了…这样的结果造成扫掠的结果截面可能有变化，但还是与放样不相同。

放样的各个截面轮廓可以独立存在、形状可以不同；而扫掠的截面轮廓只有一个，在引导线加入之后，各处实际截面轮廓是原始轮廓的呈“相似改变”。

2.引导面：参见图2，这是新的控制扫掠结果中截面轮廓扭转的方法，利用引导面与扫掠进程中，各处实际截面轮廓的统一控制条件，实现扭转控制。

其中，引导面可以是平面也可以是曲面。

例如图3左上，是以前的规则，没办法控制结果的扭转；而图3左下，是现在的规则，用了端面做引导面，各个位置的截面轮廓都相对于端面呈确定的角度（这里是平行），这已经是符合一般机械设计的需要了，再如图3右。

3.从两个二维草图得到一个三维路径：参见图4，其中的空间弯管的扫掠特征三维路径，就是利用这个在三维草图创建中的投影机制，得到与这两二维草图关联的交线，参见图4的界面和结果实例。

其中的规则是：相关的两个草图分别沿着草图所依附的面的法想法向投影，这将得到两个投影公共的交线，这条交线就是结果三维曲线。

显然，两个原始二维草图所在面不必垂直，而结果线与远实现呈现单向关联的规则。

这种结果相当于事先作出依据两条二维草图线的曲面，然后用“三维相交曲线”操作后的结果；但已经被自动化而简化了。

Inventor教程之螺旋扫略

Inventor教程:螺旋扫略螺旋扫掠时将二维截面沿着螺旋线进行扫掠，以形成螺旋形的实体或曲面，一般用来创建弹簧或在圆柱体上创建螺纹。

1.设置螺旋扫掠单击“三维模型”选项卡“创建”面板上的“螺旋扫掠”按钮，弹出“螺旋扫掠”对话框，如图所示，用于创建基于螺旋的特征或实体。

去—>蜂~~特~~网~~了~~解~~更~~多⑴“螺旋形状”选项卡：截面轮廓应是一个封闭的曲线，旋转轴应是一条直线且不能与截面轮廓相交。

截面轮廓与旋转轴应处在同一个平面内。

可指定螺旋扫掠的旋转方向。

⑵“螺旋规格”选项卡：共有四种螺旋类型，分别是：螺距和转数、转数和高度、螺距和高度及平面螺旋。

在对应的文本框中输入参数即可创建，如图所示。

①“螺距”：指定螺旋线绕轴旋转一周的高度增量。

②“高度”：指定螺旋扫掠从开始轮廓中心到终止轮廓中心的高度。

③“旋转”：指定螺旋扫掠的转数。

该值必须大于零，但是可以包含小数（如1.5）。

转数包括指定的任何终止条件。

④“锥度”：根据需要，为除“平面螺旋”之外的所有螺旋扫掠类型指定锥角。

⑶“螺旋端部”选项卡：可指定螺旋扫掠的两端为“自然”或“平底”样式，开始端和终止端可以是不同的终止类型。

若选择“平底”选项，可指定具体的过渡段包角和平底段包角，如图所示。

①“平底”。

在螺旋扫掠螺距内创建过渡角。

例如，输入“过渡段包角”，再输入“平底段包角”（最大为360度），使其能直立在平面上。

②自然。

终止螺旋扫掠，没有过渡。

③过渡段包角。

螺旋扫掠获得过渡的距离（单位为度数，一般少于一圈）。

④平底段包角。

螺旋扫掠过渡后不带螺距（平底）的延伸距离（单位为度数）。

使从螺旋扫掠的正常旋转的末端过渡到平底端的末尾。

2.创建螺旋扫掠实体创建下图所示的弹簧。

⑴新建文件。

运行Inventor，单击“快速入门”工具栏上的“新建”按钮，选择“Standard.ipt”创建零件。

⑵绘制截面轮廓草图。

点击“开始创建二维草图”按钮，选择草图平面“XZ Plane”，绘制截面轮廓及旋转轴图，如下图所示。
