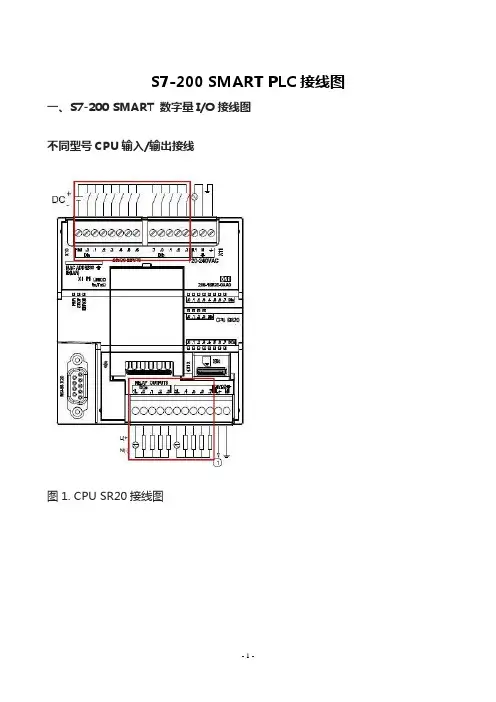

S7-200 SMART PLC接线图
S7-200 SMART PLC接线图一、S7-200 SMART 数字量I/O接线图不同型号CPU输入/输出接线图1. CPU SR20接线图图2. CPU SR40接线图图3. CPU CR40接线图图4. CPU ST40接线图图5. CPU SR60接线图图6. CPU ST60接线图数字量输入接线图7. 漏型输入接法图8. 源型输入接法对于大多数输入来讲，都是24VDC输入，其中ST CPU的I0.0-I0.3 支持5-24V 输入，另外ST20/30 的I0.6、I0.7也支持5-24V输入。
如下表所示：S7-200 SMART的数字量输入点内部为双向二级管，可以接成漏型（图7）或源型（图8），只要每一组接成一样就行。
对于数字量输入电路来说，关键是构成电流回路。
输入点可以分组接不同的电源，这些电源之间没有联系也可以。
数字量输出接线图9. 源型输出图10. 继电器输出晶体管输出只能接成源型输出（图9），不能接成漏型，即输出为24V。
继电器输出是一组共用一个公共端的干节点，可以接交流或直流，电压等级最高到220V。
例：可以接24V/110V/220V交直流信号。
但要保证一组输出接同样的电压（一组共用一个公共端，如1L、2L）。
对于弱小信号，如小于5V 的信号，需要自己验证其输出的可靠性。
继电器输出点（图10）接直流电源时，公共端接正或负都可以。
对于数字量输出电路来说，关键是构成电流回路。
输出点可以分组接不同的电源，这些电源之间没有联系也可以。
1代表24VDC传感器电源输出常问问题1、同一个模块的数字量输入端可以同时接NPN和PNP两种信号的设备吗？不可以，因为NPN和PNP两种类型的信号在DI端形成的回路中对于DI点的电流方向相反，同样地M点的电流方向也相反，如图7和图8，NPN和PNP回路的电流方向不同所示，如果把两种信号接到一个M端，则M端有两种电流流向，这是不正确的。
因此不能在同一个模块的DI输入端同时接NPN和PNP两种信号的设备。
s7-200 smart 模拟量模块用法
当我们在实际的应用中需要对当前的温度或是压力进行采集显示的时候，我们需要用到模拟量模块来对模拟量信号进行采集，在这里我们以S7-200smart PLC的EMAE04模拟输入模块为例来说明如何使用这个模块来采集温度或是压力。
例如：现需要实时监控发电机机组的温度，假设变送器输出的信号为0到10V的电压信号，最大温度值为150。
最小温度值为0度。
要完成正确读取实际的温度值，需要进行以下三步操作：第一、正确的接线第二、正确的硬件组态第三、编写正确的程序1、按照变送器提供的信号输出接线方式进行正确的接线，对于EMAE04模块的信号接入如图所示：若变送器为三线制输出的变送器，则接线时，先把变送器的24V 电源接上，变送器上的信号输出接端0+，0-端子接24V电源负。
2、打开S7-200smart的编程软件，打开其系统块对其进行硬件组态。
如图所示：注意：对于信号类型的选择，通道0的设置对通道1的设置也有效，通道2的设置对通道3 也同样有效。
3、编写转换程序S7-200smartPLC来说其最大的数字量为27648。
我们可以根据其得到的数字量的大小转换成我们实际的温度值。
对其转换程序，我们可以使用S7-200中的scaling模拟量转换库，使用库移植的方法把其移植到S7-200smart的软件中。
其移植方法可以参考前面所介绍的内容。
Input :表示需要转换的数字量，即采样所的数字量Ish：换算对象的高限，即最大模拟量所对应的数字量值（27648）Isl: 换算对象的低限，即最小模拟量所对应的数字量值（0）Osh：换算结果的高限，即测量范围最大值Osl：换算结果的底限，即测量范围最小值。
VD100：换算结果所存储的值。

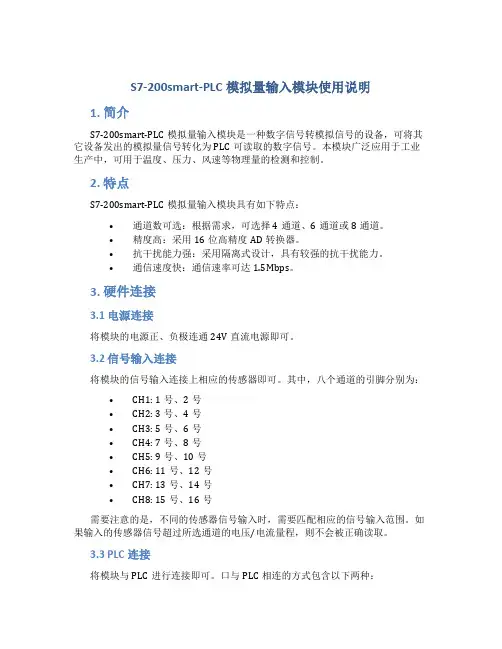

S7-200smart-PLC模拟量输入模块使用说明
S7-200smart-PLC模拟量输入模块使用说明1. 简介S7-200smart-PLC模拟量输入模块是一种数字信号转模拟信号的设备，可将其它设备发出的模拟量信号转化为PLC可读取的数字信号。
本模块广泛应用于工业生产中，可用于温度、压力、风速等物理量的检测和控制。
2. 特点S7-200smart-PLC模拟量输入模块具有如下特点：•通道数可选：根据需求，可选择4通道、6通道或8通道。
•精度高：采用16位高精度AD转换器。
•抗干扰能力强：采用隔离式设计，具有较强的抗干扰能力。
•通信速度快：通信速率可达1.5Mbps。
3. 硬件连接3.1 电源连接将模块的电源正、负极连通24V直流电源即可。
3.2 信号输入连接将模块的信号输入连接上相应的传感器即可。
其中，八个通道的引脚分别为：•CH1: 1号、2号•CH2: 3号、4号•CH3: 5号、6号•CH4: 7号、8号•CH5: 9号、10号•CH6: 11号、12号•CH7: 13号、14号•CH8: 15号、16号需要注意的是，不同的传感器信号输入时，需要匹配相应的信号输入范围。
如果输入的传感器信号超过所选通道的电压/电流量程，则不会被正确读取。
3.3 PLC连接将模块与PLC进行连接即可。
口与PLC相连的方式包含以下两种：•自带插头与PLC主机开关相连•模块采用梳式插头，与插座相连4. 编程配置在编程之前，需要在Step 7 micro/WIN中进行模块参数的配置。
步骤如下：1.打开微型PLC编程软件Step 7 micro/WIN，选择S7-200smart PLC 模板项目文件。
2.连接PLC和计算机，将PLC与计算机相连。
3.点击。

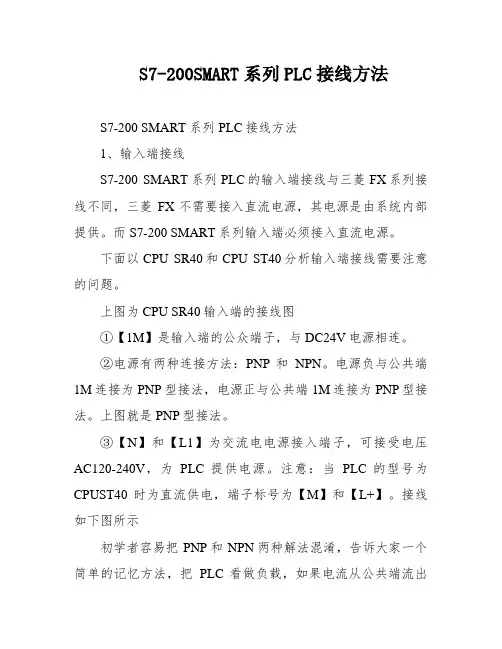

S7-200SMART系列PLC接线方法
S7-200SMART系列PLC接线方法S7-200 SMART系列PLC接线方法1、输入端接线S7-200 SMART系列PLC的输入端接线与三菱FX系列接线不同，三菱FX不需要接入直流电源，其电源是由系统内部提供。
而S7-200 SMART系列输入端必须接入直流电源。
下面以CPU SR40和CPU ST40分析输入端接线需要注意的问题。
上图为CPU SR40输入端的接线图①【1M】是输入端的公众端子，与DC24V电源相连。
②电源有两种连接方法：PNP和NPN。
电源负与公共端1M连接为PNP型接法，电源正与公共端1M连接为PNP型接法。
上图就是PNP型接法。
③【N】和【L1】为交流电电源接入端子，可接受电压AC120-240V，为PLC提供电源。
注意：当PLC的型号为CPUST40时为直流供电，端子标号为【M】和【L+】。
接线如下图所示初学者容易把PNP和NPN两种解法混淆，告诉大家一个简单的记忆方法，把PLC看做负载，如果电流从公共端流出PLC则为PNP型，如果从公共端流入PLC则为NPN型。
上面两图中红色箭头就是标明电流的流向的。
【举例1】有一台CPU SR40，输入端需要接一只三线PNP型接近开关和一只两线PNP型接近开关，应该如何接线，画出电路图。
【解】对于CPU SR40公共端接电源负极，而三线PNP 型靠近开关只需要将其正、负分别与电源正、负相连便可，号线接I0.0。
二线PNP型靠近开关只需将电源正极与开关正极相连，号线与I0.1相连。
如下图如果把本例中PNP型接近开关换成NPN型，该如何接线呢？本例涉及到靠近开关的接线方法，假如不认识打听的能够添加微“PLCJSZC”，点击[图文教程]查看“【607】靠近开关你会使用吗”。
1文档收集于互联网，若有不妥请联系删除.文档起原为:从网络收集收拾整顿.word版本可编辑.欢迎下载支持.2、输出端接线仍然以CPU SR40和CPU ST40来分析输出端接线需要注意的问题，这两张型号分别代表了继电器输出和晶体管输出。

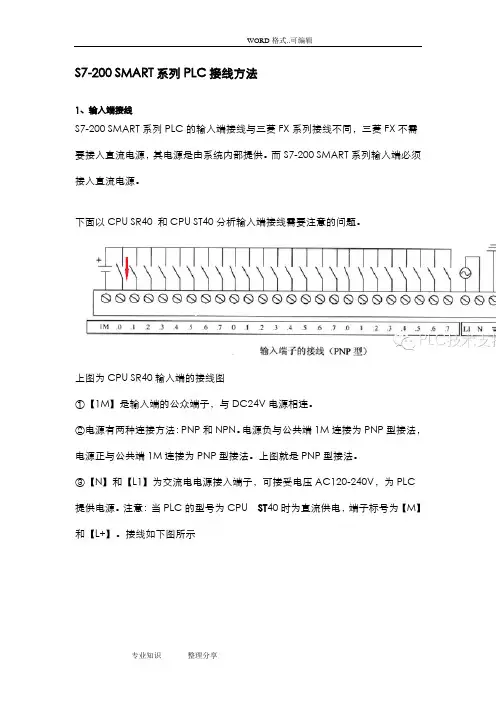

S7_200SMART系列PLC接线方法
S7-200 SMART系列PLC接线方法1、输入端接线S7-200 SMART系列PLC的输入端接线与三菱FX系列接线不同，三菱FX不需要接入直流电源，其电源是由系统内部提供。
而S7-200 SMART系列输入端必须接入直流电源。
下面以CPU SR40 和CPU ST40分析输入端接线需要注意的问题。
上图为CPU SR40输入端的接线图①【1M】是输入端的公众端子，与DC24V电源相连。
②电源有两种连接方法：PNP和NPN。
电源负与公共端1M连接为PNP型接法，电源正与公共端1M连接为PNP型接法。
上图就是PNP型接法。
③【N】和【L1】为交流电电源接入端子，可接受电压AC120-240V，为PLC 提供电源。
注意：当PLC的型号为CPU ST40时为直流供电，端子标号为【M】和【L+】。
接线如下图所示初学者容易把PNP和NPN两种解法混淆，告诉大家一个简单的记忆方法，把PLC看做负载，如果电流从公共端流出PLC则为PNP型，如果从公共端流入PLC则为NPN型。
上面两图中红色箭头就是标明电流的流向的。
【举例1】有一台CPU SR40，输入端需要接一只三线PNP型接近开关和一只两线PNP型接近开关，应该如何接线，画出电路图。
【解】对于CPU SR40公共端接电源负极，而三线PNP型接近开关只需要将其正、负分别与电源正、负相连即可，信号线接I0.0。
二线PNP型接近开关只要将电源正极与开关正极相连，信号线与I0.1相连。
如下图如果把本例中PNP型接近开关换成NPN型，该如何接线呢？本例涉及到接近开关的接线方法，如果不明白的可以添加微信“PLCJSZC”，点击[图文教程]查看“【607】接近开关你会使用吗”。
2、输出端接线仍然以CPU SR40 和CPU ST40来分析输出端接线需要注意的问题，这两张型号分别代表了继电器输出和晶体管输出。
在手册或者其他资料上会经常遇到“CPU SR40 AC/DC/继电器”和“CPU ST40 DC/DC/DC ”，先解释一下这两种标志的含义：【AC/DC/继电器】：AC表示交流供电、DC表示输入端电压为DC24V、继电器表示继电器输出。
S7-200SMART系列全套接线说明
S7-200SMART系列全套接线说明对于刚接触PLC或电⽓相关⼯作的⼩伙伴来说，有时对⼀些接线图没办法看懂，今天我们针对SMART系列的PLC接线做⼀个说明！⼀、电源接线电源接线针对不同型号的PLC电压等级也是不同的，主要看具体型号及PLC外壳的电源标识；如下图是ST20的PLC，⾃带24V输出和⼯作电源不能搞混淆如上图所⽰ L+与DC24V正极接⼀起，M端和DC24V负极接⼀起，这样CPU的供电就完成了。
那对于继电器型的PLC来说，供电电源和晶体管型的就不⼀样了，继电器型的PLC供电电源是AC85-264V及47-63HZ的交流电对于电源接线来说，也是⽐较简单的，但不能交流接直流；直流接交流⼆、输⼊接线输⼊接线分为有源信号输⼊和⽆源信号的输⼊；⽆源输⼊：表⽰只需要⼯作电源，不需要控制电源（如按钮，⾏程开关等）如下图所⽰为⽆源输⼊种类有源信号的输⼊：除了控制电源以外还需要单独提供⼯作电源（如接近开关、光电开关等）如下图所⽰为有源信号的种类S7-200SMART的输⼊接线分为源型和漏型两种；1M为公共端，即可以接正极也可以接负极，所以有了源型和漏型之说。
在S7-200SMART系列PLC中，当1M 接电源正极时，信号从公共端1M流⼊则是源型接法（也称为共阳极接法）当1M 接电源负极时，信号从公共端1M流出则是漏型接法（也称为共阴极接法）如下图所⽰接近开关等有源信号的种类按输出类型分为PNP和NPN两种，对于PLC来说，选择PNP和NPN型的传感器在接⼊到PLC时的接线⽅式是不⼀样的，这⼀块对于学习PLC的电⽓⼈员来说是必须要掌握的⼀点。
常⽤的接PNP或NPN型传感器为三线制的居多（如下图所⽰）棕⾊和蓝⾊分别表⽰24V的正负极，⿊⾊表⽰信号的输出；从图中可看出，NPN型在导通时，⿊⾊和蓝⾊类似于连接在⼀起，输出⿊⾊线接PLC输⼊点时为0V，所以信号输出为低电平，也称之为源型输⼊（共阳极输⼊）⽽对于PNP型来说导通时，⿊⾊和棕⾊类似于连接在⼀起，输出⿊⾊线接PLC输⼊点时为24V，所以信号输出为⾼电平，也称之为漏型输⼊（共阴极）三、输出接线如上图所⽰为输出接线的元器件种类输出分为两种，分别是继电器输出型和晶体管输出型。
S7-200-SMART系列PLC模块接线
S7-200-SMART系列PLC模块接线一、简介S7-200-SMART系列PLC模块是一种基于微型控制器的PLC模块，广泛应用于各种自动控制系统中。
为了确保PLC模块正常工作，需要正确接线。
本文将介绍S7-200-SMART系列PLC模块的接线方法。
二、接线方法1. 电源接线S7-200-SMART系列PLC模块支持多种电源供应方式，包括AC电源和DC电源。
根据具体情况选择合适的电源接线方式。
AC电源接线将AC电源接线端子L与市电的L线连接，将AC电源接线端子N与市电的N 线连接。
接线时应注意接线端子的正确性。
DC电源接线将DC电源接线端子+与直流电源的正极连接，将DC电源接线端子-与直流电源的负极连接。
接线时应注意接线端子的正确性。
2. 输入/输出接线S7-200-SMART系列PLC模块的输入/输出接线方式同样是多种多样的。
常见的接线方式有以下几种：数字输入接线将数字输入的正极连接在相关设备的输出端，将数字输入的负极连接在公共线（COM）上。
模拟输入接线将模拟输入的正极连接在模拟量设备的输出端，将模拟输入的负极连接在公共线（COM）上。
注意，在使用模拟输入时，需要根据具体情况进行额外的配置。
数字输出接线将数字输出的正极连接在相关设备的输入端，将数字输出的负极连接在公共线（COM）上。
模拟输出接线将模拟输出的正极连接在模拟量设备的输入端，将模拟输出的负极连接在公共线（COM）上。
注意，在使用模拟输出时，需要根据具体情况进行额外的配置。
3. 通讯接线S7-200-SMART系列PLC模块支持多种通讯接口，包括串口和以太网接口。
根据具体情况选择合适的通讯接线方式。
串口接线将串口的TXD接口连接在相关设备的RXD接口上，将串口的RXD接口连接在相关设备的TXD接口上。
为了确保通讯的正常进行，还需要确保设备之间的波特率、数据位、校验位等参数相同。
以太网接线将以太网接口连接在以太网交换机等网络设备上。
西门子200SMART模拟量模块怎么接线(汇编)
西门子200SMART模拟量模块怎么接线1.普通模拟量模块接线模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。
普通模拟量模块可以采集标准电流和电压信号。
其中，电流包括：0-20mA、4-20mA 两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。
注意：S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。
普通模拟量模块接线端子分布如下图 1 模拟量模块接线所示，每个模拟量通道都有两个接线端。
图1 模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。
四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。
仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。
四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。
图2 模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。
三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。
图3 模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。
由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V直流电源。
两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。
图4 模拟量电压/电流两线制接线不使用的模拟量通道要将通道的两个信号端短接，接线方式如下图 5 不使用的通道需要短接所示。
图5 不使用的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是最准确的。
S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器，具体型号请查阅《S7-200 SMART系统手册》。
S7-200 SMART PLC 输入输出信号接线图
不同型号C P U输入/输出接线图1.C P U S R20接线图图2.C P U S R40接线图图3.C P U C R40接线图图4.C P U S T40接线图图5. C P U S R 60接线图图6. C P U S T 60接线图 数字量输入接线对于大多数输入来讲，都是24V D C 输入，其中S T 40/60 C P U 的 I 0.0-I 0.3 支持 5-24V 输入。
因为S 7-200 S M A R T 的数字量输入点内部为双向二级管，可以接成漏型（图1）或源型（图2），只要每一组接成一样就行。
对于数字量输入电路来说，关键是构成电流回路。
输入点可以分组接不同的电源，这些电源之间没有联系也可以。
数字量输出接线图1. 漏型输入接法 图2. 源型输入接法l 晶体管输出只能接成源型输出（图3），不能接成漏型，即输出为24V 。
l继电器输出是一组共用一个公共端的干节点，可以接交流或直流，电压等级最高到220V 。
例：可以接24V /110V /220V 交直流信号。
但要保证一组输出接同样的电压（一组共用一个公共端，如1L 、2L ）。
对于弱小信号，如小于 5V 的信号，需要自己验证其输出的可靠性。
继电器输出点（图4）接直流电源时，公共端接正或负都可以。
对于数字量输出电路来说，关键是构成电流回路。
输出点可以分组接不同的电源，这些电源之间没有联系也可以。
代表24V D C 传感器电源输出模拟量扩展模块接线图1. E M A E 04 与 E M A M 06的模拟量输入接线方法图2. E M A Q 02 与 E M A M 06的模拟量输出接线方法E M A R 02 R T D （热电阻）模块接线图3. 源型输出图4. 继电器输出图3. E M A R 02 R T D 接线R T D 接到传感器的接线方式有2线、3线、4线三种方式（图4）。
图4. R T D 到传感器的接线，4线、3线、2线S B A Q 01 信号板接线图5. S B A Q 01 信号板接线模拟量扩展模块基础技术参数表1.模拟量扩展模块基础技术参数 分辨率与转换精度的区别分辨率是A /D 模拟量转换芯片的转换精度，即用多少位的数值来表示模拟量。
S7-200SMART系列PLC模块接线
S7-200 SMART系列PLC模块接线写在前面主要介绍S7-200 SMART系列PLC模块接线，有接线图。
模块接线包括数字量输入输出模块，模拟量输入输出模块，及混合模块。
还有涉及到的模拟量两线制、三线制的接线方法。
S7-200 SMART系列PLC模块接线1、模块介绍S7-200 SMART PLC的模块与其他系列一样主要分为以下几大类：◆数字量输入模块◆数字量输出模块◆数字量输入输出混合模块◆模拟量输入模块◆模拟量输出模块◆模拟量输入输出混合模块主要模块型号以及规格如下图2、数字量I/O模块接线数字量输入输出模块接线如CPU模块接线没有多大差别，注意事项也都差不多。
数字量输入接线图如下所示数字量输出接线图由上图可以看出数字量输出模块，有晶体管和继电器输出两种，晶体管输出与CPU模块一样也只能为PNP型输出。
继电器型输出在【1L】和【2L】上既可以是直流电也可以是交流电，但是都需要外接DC24V电源为其供电，接线端子为【L+】【M】。
3、模拟量I/O模块接线S7-200 SMART 模拟量输入模块可以输入电压、电流、RTD热电阻、TC热电偶。
下图为模拟量输入模块EM AE04的接线图使用时应注意一下几点◆通道0和通道1不能同时测量电压和电流信号，只能二选一。
通道2和3也是如此。
◆可测量的信号有：±10V、±5V、±2.5V、0--20mA。
◆满量程数据格式：-27648~+27648，不同于S7-200的-32000~+32000，与S7-300/400一样。
模拟量输出模块模拟量输出模块需要注意的事项◆两个模拟量通道可以输出电压和电流信号，可根据实际需求选择。
◆可测量的信号有：±10V和0--20mA。
◆满量程数据格式：-27648~+27648，不同于S7-200的-32000~+32000，与S7-300/400一样。
至于模拟量的混合模块接线和以上类似，就不再赘述了。
S7-200SMART系列PLC接线方法
S7-200 SMART系列PLC接线方法1、输入端接线S7-200 SMART系列PLC的输入端接线与三菱FX系列接线不同，三菱FX不需要接入直流电源，其电源是由系统内部提供。
而S7-200 SMART系列输入端必须接入直流电源。
下面以CPU SR40 和CPU ST40分析输入端接线需要注意的问题。
上图为CPU SR40输入端的接线图①【1M】是输入端的公众端子，与DC24V电源相连。
②电源有两种连接方法：PNP和NPN。
电源负与公共端1M连接为PNP型接法，电源正与公共端1M连接为PNP型接法。
上图就是PNP型接法。
③【N】和【L1】为交流电电源接入端子，可接受电压AC120-240V，为PLC 提供电源。
注意：当PLC的型号为CPU ST40时为直流供电，端子标号为【M】和【L+】。
接线如下图所示初学者容易把PNP和NPN两种解法混淆，告诉大家一个简单的记忆方法，把PLC看做负载，如果电流从公共端流出PLC则为PNP型，如果从公共端流入PLC则为NPN型。
上面两图中红色箭头就是标明电流的流向的。
【举例1】有一台CPU SR40，输入端需要接一只三线PNP型接近开关和一只两线PNP型接近开关，应该如何接线，画出电路图。
【解】对于CPU SR40公共端接电源负极，而三线PNP型接近开关只需要将其正、负分别与电源正、负相连即可，信号线接I0.0。
二线PNP型接近开关只要将电源正极与开关正极相连，信号线与I0.1相连。
如下图如果把本例中PNP型接近开关换成NPN型，该如何接线呢？本例涉及到接近开关的接线方法，如果不明白的可以添加微信“PLCJSZC”，点击[图文教程]查看“【607】接近开关你会使用吗”。
2、输出端接线仍然以CPU SR40 和CPU ST40来分析输出端接线需要注意的问题，这两张型号分别代表了继电器输出和晶体管输出。
在手册或者其他资料上会经常遇到“CPU SR40 AC/DC/继电器”和“CPU ST40 DC/DC/DC ”，先解释一下这两种标志的含义：【AC/DC/继电器】：AC表示交流供电、DC表示输入端电压为DC24V、继电器表示继电器输出。
S7 200SMART系列PLC接线方法
S7 200SMART系列PLC接线方法s7-200smart系列plc接线方法word格式整理s7-200smart系列plc接线方法1、输入端接线s7-200smart系列plc的输出端的接线与三菱fx系列接线相同，三菱fx不须要互连直流电源，其电源就是由系统内部提供更多。
而s7-200smart系列输出端的必须互连直流电源。
下面以cpusr40和cpust40分析输入端接线需要注意的问题。
注为cpusr40输出端的接线图①【1m】是输入端的公众端子，与dc24v电源相连。
②电源存有两种相连接方法：pnp和npn。
电源负与公共端的1m相连接为pnp型三相，电源正与公共端的1m相连接为pnp型三相。
上图就是pnp型三相。
③【n】和【l1】为交流电电源接入端子，可接受电压ac120-240v，为plc提供电源。
注意：当plc的型号为cpust40时为直流供电，端子标号为【m】和【l+】。
接线如下图所示初学者难把pnp和npn两种数学分析混为一谈，说大家一个直观的记忆方法，把plc看作功率，如果电流从公共端的流入plc则为pnp型，如果从公共端的流向plc则为npn 型。
上面两图中红色箭头就是标明电流的流向的。
专业知识分享word格式整理【举例1】有一台cpusr40，输入端需要接一只三线pnp型接近开关和一只两线pnp型接近开关，应该如何接线，画出电路图。
【求解】对于cpusr40公共端的接电源负极，而三线pnp型吻合控制器只须要将其正、正数分别与电源正、正数相连即可，信号线接i0.0。
二线pnp型吻合控制器只要将电源负极与控制器负极相连，信号线与i0.1相连。
如下图如果把本例中pnp型接近开关换成npn型，该如何接线呢？本例牵涉至吻合控制器的接线方法，如果不明白的可以嵌入微信“plcjszc”，页面[图文教程]查阅“【607】吻合控制器你可以采用吗”。
2、输出端接线仍然以cpusr40和cpust40去分析输入端的接线须要特别注意的问题，这两张型号分别代表了继电器输入和晶体管输入。
西门子200SMART模拟量模块怎么接线
西门子200SMART模拟量模块怎么接线1. 普通模拟量模块接线模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。
普通模拟量模块可以采集标准电流和电压信号。
其中，电流包括：0-20mA、4-20mA两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。
注意：S7-200 SMART CPU 普通模拟量通道值范围是0~27648或-27648~27648。
普通模拟量模块接线端子分布如下图1 模拟量模块接线所示，每个模拟量通道都有两个接线端。
图1 模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。
四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。
仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。
四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。
图2 模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。
三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。
图3 模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。
由于S7-200 SMART CPU 模拟量模块通道没有供电功能，仪表或设备需要外接24V直流电源。
两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。
图4 模拟量电压/电流两线制接线不使用的模拟量通道要将通道的两个信号端短接，接线方式如下图5 不使用的通道需要短接所示。
图5 不使用的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是最准确的。
S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器，具体型号请查阅《S7-200 SMART系统手册》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西门子200SMART模拟量模块怎么接线
1.普通模拟量模块接线
模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。
普通模拟量模块可以采集标准电流和电压信号。
其中，电流包括：0-20mA、4-20mA 两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。
注意：
S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。
普通模拟量模块接线端子分布如下图 1 模拟量模块接线所示，每个模拟量通道都有两个接线端。
图1 模拟量模块接线
模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。
四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。
仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。
四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。
图2 模拟量电压/电流四线制接线
三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。
三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。
图3 模拟量电压/电流三线制接线
两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。
由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V 直流电源。
两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。
图4 模拟量电压/电流两线制接线
不使用的模拟量通道要将通道的两个信号端短接，接线方式如下图 5 不使用的通道需要短接所示。
图5 不使用的通道需要短接
2. RTD模块接线
RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是最准确的。
S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传
感器，具体型号请查阅《S7-200 SMART系统手册》。
S7-200 SMART EM RTD模块还可以检测电阻信号，电阻也有两线、三线和四线之分。
EM RTD模块的接线方法如下图6 传感器RTD/电阻信号接线所示。
图6 RTD传感器/电阻信号接线
3. TC模块接线
热电偶测量温度的基本原理是：两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时回路中就会有电流通过，此时两端之间就存在电动势。
S7-200 SMART EM TC模块可以测量J、K、T、E、R&S和N型等热电偶温度传感器，具体型号请查阅《S7-200 SMART系统手册》。
TC模块的接线说明参考图7 TC信号接线。
图7 TC信号接线
注意：每个模块的接线图请参考《S7-200 SMART 系统手册》中“技术规范”章节。
