建筑地下室集水坑排水设置
地下室集水坑大小的确定
介绍了地下室排水的种类，对造成地下室排水事故的因素进行了分析。
提出建筑地下室集水坑的容积确定及潜水泵的流量选择等问题。
[关键词] 建筑地下室排水水容量建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。
地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。
由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。
而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设检查井备被淹的事故。
那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。
地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2）消防排水。
当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。
（3）其他普通废水。
主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。
（4）人防口部洗消排水。
2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。
除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。
排水泵的流量若根据倒灌的雨水计算：Q=ψqF 式中：ψ为径流系数，q 为设计降雨强度(L/S.m2)，F 为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A ＋A1/2,其中A 为坡道露天面积，A1 为坡道侧墙面积。
因为雨水汇水面积不大且根据规范，汽车库进车坡道应设置 2 道或2 道以上的排水沟，倒灌入地下室的水量一般来说远小于消防系统灭火时消火栓系统及喷淋系统启动产生的水量，因此笔者认为以消防水量来计算确定地下室集水坑容积及配套潜水泵的排水能力比较合适。
地下室集水坑设置资料
地下室集水坑设置流量问题建筑物地下室的排水设计是整个建筑排水设计的重要组成部分.地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。
由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。
而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设检查井备被淹的事故。
那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。
地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2）消防排水。
当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。
（3）其他普通废水。
主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。
（4）人防口部洗消排水。
2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。
除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。
排水泵的流量若根据倒灌的雨水计算：Q=ψqF式中：ψ为径流系数，q 为设计降雨强度(L/S.m2)，F 为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A＋A1/2,其中 A 为坡道露天面积，A1 为坡道侧墙面积。
因为雨水汇水面积不大且根据规范，汽车库进车坡道应设置 2 道或 2 道以上的排水沟，倒灌入地下室的水量一般来说远小于消防系统灭火时消火栓系统及喷淋系统启动产生的水量，因此笔者认为以消防水量来计算确定地下室集水坑容积及配套潜水泵的排水能力比较合适。
3 地下室消防排水的设计（1）地下室发生火灾消防时的排水工况分析以实际工程为例。
浅析地下室集水坑排水设计
浅析地下室集水坑排水设计摘要:本文根据地下室污、废水的不同来源,对建筑地下室的排水种类、常用的排水方式进行了介绍，具体阐述了不同用途地下室集水坑的设置、尺寸、排水泵的选择等。
关键词:地下室,集水坑,潜污泵，排水设计地下室排水设计是建筑给排水设计中的重要组成部分,根据地下室污、废水来源,具有下列功能的地坪宜设集水坑；1)汽车或自行车坡道在地下室的入口处；2)消防电梯井底旁边:地上建筑发生火灾时,消防用水沿着消防电梯井道、楼梯等流入电梯基坑；3)设备用房排水集水坑:包括湿式报警阀排水、消防水池溢流排水、水泵房事故排水等；4)地下室地面集水坑:此类集水坑很常见,地下车库均应设置用于排地面冲洗废水及火灾时消火栓、自喷等消防系统的消防用水；5)地下室生活排水集水坑:当地下室设置厨房、卫生间、淋浴间或洗衣房等房间时,生活污水需要排出地下室；6)人防集水坑:主要是人防口部洗、消排水及人防时人们的生活排水；7)敞开式采光井的下方；8)由于功能需要,有些需要局部下沉的房间。
1排坡道雨水的集水坑汽车坡道和自行车坡道入口处的敞开面较大,下雨时会有飘雨和沿车道顺流至地下车库的雨水,由于大量雨水涌入地下室可能会造成较大损失,所以在车道上设置2道或2道以上的排水沟,首先要在坡道入口处设置雨水沟,防止雨水顺流进入地下室。
此部分被截留的雨水通过重力排至室外雨水检查井。
其次在坡道转弯平台处设置集水坑。
再次在坡道终点设置雨水沟,将汇集的雨水就近排入集水坑,通过排水泵排至室外雨水检查井。
排除雨水的集水坑一般选用排水量大的潜污泵进行雨水提升,采用双泵轮流启动,可采用消防电源增加排水的安全性。
2消防电梯集水坑当发生火灾时,灭火过程中会有大量的水流出,以一支水枪流量5 L/s计算,10 min就有3 t水流出,一般灭火过程中,大多用两支水枪同时出水,随着灭火时间的增加,水流量不断增大,虽然电梯口设有挡水板,但要阻止在起火楼层控制水的流向和流量不进入电梯间是不可能的。
地下室集水坑的设置
地下室集水坑的设置
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
1.地下室的集水坑设于消防电梯,坡道入口必须设置;
2.在建筑专业设计地下排水明沟时也必须设;在生活消防水池及水泵房必须设;
3.人民防空地下室则在洗消室或密闭通道,生活水箱饮用水箱旱厕附近要设;
4.其它场所适当设置,一般30~50m长设一个;
5.集水坑容量一般~2,0m3消防电梯应>=2.0m3;
6.当有-2层地下室时,重点放在-2层;但-1层相关部位也得设
地下室排水考虑顺序:
1.确定排水内容:冲洗,消防,雨水.并确定水量.
2.根据平面布置和结构形式确定积水坑点数.
3.根据水量和排水坑点数确定潜污泵水量.
4.根据潜污泵5~10min排水量确定积水坑的有效容积.
5.根据建筑条件确定潜污泵扬程.
一般有两层以上地下室者,在最低层设置积水坑为好.。

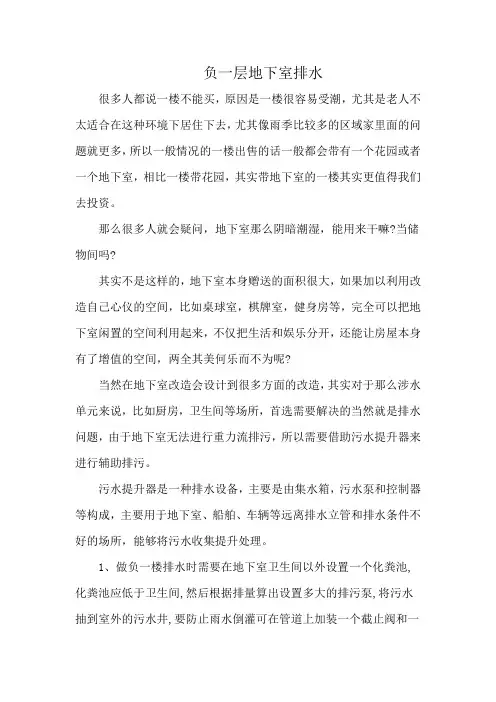

负一层地下室排水
负一层地下室排水
很多人都说一楼不能买，原因是一楼很容易受潮，尤其是老人不太适合在这种环境下居住下去，尤其像雨季比较多的区域家里面的问题就更多，所以一般情况的一楼出售的话一般都会带有一个花园或者一个地下室，相比一楼带花园，其实带地下室的一楼其实更值得我们去投资。
那么很多人就会疑问，地下室那么阴暗潮湿，能用来干嘛?当储物间吗?
其实不是这样的，地下室本身赠送的面积很大，如果加以利用改造自己心仪的空间，比如桌球室，棋牌室，健身房等，完全可以把地下室闲置的空间利用起来，不仅把生活和娱乐分开，还能让房屋本身有了增值的空间，两全其美何乐而不为呢?
当然在地下室改造会设计到很多方面的改造，其实对于那么涉水单元来说，比如厨房，卫生间等场所，首选需要解决的当然就是排水问题，由于地下室无法进行重力流排污，所以需要借助污水提升器来进行辅助排污。
污水提升器是一种排水设备，主要是由集水箱，污水泵和控制器等构成，主要用于地下室、船舶、车辆等远离排水立管和排水条件不好的场所，能够将污水收集提升处理。
1、做负一楼排水时需要在地下室卫生间以外设置一个化粪池,化粪池应低于卫生间,然后根据排量算出设置多大的排污泵,将污水抽到室外的污水井,要防止雨水倒灌可在管道上加装一个截止阀和一
个止回阀。
2、然后需要在地下室设一个集水坑,然后装一个口径为50mm的排污泵,将污水抽到室外的污水检查井即可。
3、注意:要想防止雨水倒灌可在管道上加装一个截止阀即可。
地下室集水坑大小的确定
介绍了地下室排水的种类，对造成地下室排水事故的因素进行了分析。
重点对地下室发生火灾的工况进行了分析，提出建筑地下室集水坑的容积确定及潜水泵的流量选择等问题。
[关键词] 建筑地下室排水水容量建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。
地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。
由于建筑地下由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。
而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设检查井备被淹的事故。
那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。
地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2）消防排水。
当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。
（3）其他普通废水。
主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。
（4）人防口部洗消排水。
2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。
除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。
排水泵的流量若根据倒灌的雨水计算：Q=ψqF 式中：ψ为径流系数，q 为设计降雨强度(L/S.m2)，F 为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A＋A1/2,其中A 为坡道露天面积，A1 为坡道侧墙面积。
给排水管井及地下室集水坑尺寸的确定
高层住宅（含商住）电梯前室给排水管井尺寸确定1.原则：需进人检修的管道井，井内检修人员操作净宽应大于700mm；不进人检修的管道井，应朝向前室走道开门，检修门宜开全，且井道的净深不宜超过500mm。
井道内宜设排水地漏，且结构梁不宜布置在井道内。
2.井道尺寸：<50m住宅(18层及以下住宅)，通常前室立管数为4~7根（最多情况为给水3根、消防2根、喷淋1根，排水1根），当立管根数少于4根（纯住宅，给水3根，消防1根）且项目不为高端产品时可不考虑设置管道井，管道可考虑敷设在不显眼的墙体角落，当立管根数多于4根时（商住楼）宜设管井，进人且单侧布管管井尺寸为：900（宽）X1700（深），双侧布管管井尺寸为：1100（宽）X900（深）；不进人管井尺寸为1700（宽）X500（深），部分立管敷设在管井内的情况需另行专业配合。
>50m，<100m住宅(19层~33层住宅)，通常前室立管数为6~10根（最多情况为给水5根、消防2根、喷淋2根，排水1根），进人且单侧布管管井尺寸为：900（宽）X2400（深），双侧布管尺寸为：1100（宽）X1400（深）；不进人管井尺寸为2400（宽）X500（深），部分立管敷设在管井内的情况需另行详细配合。
高层住宅（含商住）地下室水设备用房尺寸确定1．侧进人孔消防水池面积的确定：按水专业提资的消防用水吨数除以h-1.2m(h为地下室净高，水池与泵房的分隔墙避开顶板梁位筑砌，若无法避开，则需再扣减板下梁位高度，通常要考虑0.2~0.3m的高度)，上进人孔消防水池面积的确定：按水专业提资的消防用水吨数除以h-0.4m。
水池的长边宜朝向泵房。
2．消防泵房面积的确定：80~100㎡；3．报警阀间面积的确定：需按报警阀个数考虑，确定报警阀个数前暂按15~20㎡，报警阀间宜靠近消防泵房或跟泵房合并。
4．生活水箱间面积的确定：1.1）原则：需避开结构的梁、柱布置，由于单体下方地下室的柱子较多，基本满足不了大吨位生活水箱的布置，故生活水箱尽量布置在非单体下方地下室。
地下室集水坑大小的确定
介绍了地下室排水的种类，对造成地下室排水事故的因素进行了分析。
提出建筑地下室集水坑的容积确定及潜水泵的流量选择等问题。
[关键词] 建筑地下室排水水容量建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。
地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。
由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。
而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设检查井备被淹的事故。
那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。
地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2）消防排水。
当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。
（3）其他普通废水。
主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。
（4）人防口部洗消排水。
2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。
除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。
排水泵的流量若根据倒灌的雨水计算：Q=ψqF 式中：ψ为径流系数，q 为设计降雨强度(L/S.m2)，F 为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A ＋A1/2,其中A 为坡道露天面积，A1 为坡道侧墙面积。
因为雨水汇水面积不大且根据规范，汽车库进车坡道应设置 2 道或2 道以上的排水沟，倒灌入地下室的水量一般来说远小于消防系统灭火时消火栓系统及喷淋系统启动产生的水量，因此笔者认为以消防水量来计算确定地下室集水坑容积及配套潜水泵的排水能力比较合适。
建筑地下室集水坑设计探讨
建筑地下室集水坑设计探讨摘要：随着社会发展水平的提高，人民对住宅的品质要求越来越高，建筑地下室作为停车库、人防工程、设备用房、后勤及其他功能性用房等用途，势必会产生各种类型的污、废水，这些排水一般采用集水坑收集，潜污泵提升排出。
根据污、废水来源计算排水量，合理设置集水坑位置及容积也即成为设计的关键。
关键词：建筑；地下室；集水坑；设计1集水坑概述集水坑在建筑工程中具有重要的作用。
所谓的集水坑指的是在建筑物地下室、消防电梯井坑的污废水、以及其它废水无法自流排至室外检查井时，应设置污水集水井、污水泵。
建筑物地下室的排水设计是整个建筑排水设计的重要组成部分，集水坑设置的正确与否关系到后期的使用和管理。
从建筑物地下室使用功能来分，可分为以下两个功能：①建筑物地下室是作为设备用房室的集中区域，是整栋建筑的设备核心；如建筑物地下室一般都涉及变配电室、空调制冷机房、生活泵房，消防泵房等设备用房；②建筑物地下室一般可以作为地下停车场、仓储物资库或地下购物商场等场所；但是由于建筑物地下室的标高一般都低于室外地面，建筑物地下室的排水往往不能以重力流方式排出，需要污水提升泵排至室外，但是建筑物地下室的排水种类不同，如有的是地下车库集水坑排水，有的是热力小室集水坑排水等，所以每个种类的集水坑排水量不同，如若设计者计算排水量不合理；会造成建筑物地下室集水坑不能及时排水，严重者会造成建筑物地下室被淹的不良事故，所以，建筑物地下室的排水设计在建筑给排水设计中非常重要。
在项目设计中如何在不同条件下设置不同种类的集水坑，本文将对这个问题进行浅析和研究。
2地下室集水坑设计2.1人防集水坑（1）排水来源：有两类，一是染毒区内洗消污水；二是清洁区内战时生活污水。
（2）设置位置：①防空地下室的口部（主要出入口和次要出入口）集水坑宜设置3个：战时次要出入口设置1个。
这个集水坑可以布置在密闭通道内，亦可以布置在密闭通道的防护密闭门外，主要收集来自次要出入口的扩散室、除尘滤毒室、进风竖井和密闭通道防护密闭门外等染毒地段和房间的洗消污水；战时主要出入口设置2个集水坑。
地下室地面排水施工方案
地下室地面排水施工方案1. 简介地下室地面排水施工方案是在地下室建筑中确保排水系统正常运作的重要措施。
它涉及到地面排水设备的选择、布置、安装和维护等方面。
本文档将介绍地下室地面排水施工方案的详细内容。
2. 测量与设计在开始施工之前，需要进行测量和设计。
以下是测量和设计的步骤：•测量地下室的平面尺寸和高度。
•确定地下室的排水点，例如污水管道或集水坑。
•根据地下室尺寸和排水点位置设计地面排水系统。
•考虑地下室使用的类型，例如车库、储藏室或住宅等，以确定所需的排水能力。
3. 设备选择与布置根据地下室的尺寸和设计，选择合适的地面排水设备。
以下是几种常见的地面排水设备：•排水沟：用于收集和排放地面水流，可根据需要选择不同尺寸和材料的排水沟。
•排水管道：将地面水流引导到污水管道或集水坑的管道系统。
•防水地板排水系统：用于在地下室地面中收集和排放水分的特殊地板系统。
将所选设备根据设计要求进行布置。
确保排水设备的位置合理，以便有效地收集和排放地下室的水分。
4. 安装与施工根据设计和布置要求进行设备的安装与施工。
以下是一些常见的安装和施工步骤：•在地面上创建排水沟的安装位置。
•安装排水沟，确保其与地面平齐，且倾斜度适当以便水流能够流向排水点。
•连接排水管道到排水沟，确保连接牢固且没有漏水。
•如果使用防水地板排水系统，则按照制造商的指导进行安装。
在施工过程中，确保每个步骤都经过严格的质量控制，以确保地下室地面排水施工质量。
5. 维护与保养地下室地面排水施工完成后，维护与保养是保持排水系统正常运作的重要任务。
以下是一些建议：•定期清理排水沟，以防止杂物堵塞。
•检查排水管道是否有漏水或损坏，并进行及时维修。
•随时注意地下室的湿度和水分情况，及时采取措施处理潮湿或漏水问题。
•定期检查防水地板排水系统，确保其正常运行。
通过定期的维护和保养，可以延长地下室地面排水系统的使用寿命，并确保其正常工作。
6. 总结地下室地面排水施工方案是地下室建筑中非常重要的一部分。
别墅采光井地下室卫生间排水设计要求
别墅采光井及地下室卫生间排水方案设计要求一、地下室卫生间排水要求：1、根据《住宅建筑规范》（GB50368—2005）第8.2.9条规定：地下室、半地下室中卫生器具和地漏的排水管低于室外地面时，不应与上部排水管道连接，而应设置集水坑，用污水泵单独排出。
2、对于地下室卫生间地面高于室外市政道路路面的别墅。
卫生间污水单独直接排入市政道路污水干管。
3、对于地下室卫生间地面低于室外市政道路路面的别墅。
卫生间污水不得采用重力流排放，必须在每个卫生间设置污水提升器，污水经提升后排入室外污水井。
设置污水提升器需将卫生间沉箱加大到450mm深；（要求采用进口污水提升器提升排放。
提升器暗装在卫生间洗脸台（柜台下面，沉箱里安装）下；要求卫生间沉箱由原设计的350㎜深；改为450㎜深。
）二、别墅采光井的排水要求：1、对于地下室采光井地面高于室外市政道路路面的别墅。
采光井不用封盖，采光井雨水单独直接排入市政道路雨水井。
2、地下室采光井低于市政道路的别墅，要求采光井采用带百页的采光棚封盖，做到万无一失。
并且在采光井内设置地漏排水，标高能够重力流排入地下室卫生间者，由地下室卫生间的污水提升器压力排出；采光井排水地漏必须采用带S 型存水弯，水封效果比较好的地漏。
对于采光井完成面比卫生间地面低的情况，则采光井设置单独的排水管道，分区集中后采用潜水泵强排。
3、采光井要求敞开，必须设计排水的情况之下，设计分两套排水系统，即采光井雨水与其他雨水分开排放，同时有以下几种情况需要考虑：其一，别墅区道路高于市政道路的，采光井雨水在小区内设置环状管网分段设置坡度，采光井雨水排水管道分区分多口排出别墅区至市政道路雨水管；其二，高差不大的平地小区，采用环状管网分段设置坡度，分区设置集水井，将采光井雨集中至集水井，集中用潜水泵提升排出，即强排。
其三、要求根据道路的高差选定管道的管径；即：管道的排水坡度在6‰以内选用DN500的HDPE排水管，管道的排水坡度大于6‰的选用DN400的HDPE排水管。
集水坑施工方案
集水坑施工方案集水坑是一种用于集中排水的人工结构，通常用于道路、地铁隧道、地下室等防水工程中，旨在收集和导流降雨或地下水，并将其排放到合适的地方。
下面是一个具体的集水坑施工方案。
1. 方案选择根据工程需求和现场实际情况，选择适当的集水坑类型，如预制混凝土集水坑、现浇混凝土集水坑等。
2. 设计布局根据工程要求和现场条件，设计合理的集水坑布局，确定集水坑的位置、尺寸和形状。
要考虑排水管道的布置和接口位置，以便与集水坑连接。
3. 破土施工用吊车或挖掘机将现场土壤开挖到设计深度，确保集水坑基底平整、坚实。
根据设计尺寸在挖掘坑底留出厚度适当的盖板位置。
4. 集水坑施工根据设计要求，进行集水坑本体的施工。
预制混凝土集水坑可以在工厂进行制作，然后运到现场进行安装。
现浇混凝土集水坑则需在现场施工，首先搭建模板，然后倒入混凝土，最后平整表面并养护。
5. 排水装置安装将排水管道与集水坑连接，确保连接处密封可靠，以防漏水。
要根据设计要求和现场实际情况，选择合适的排水装置，如防虹吸器、排气阀等。
6. 测试及验收施工完成后，进行集水坑的测试和验收。
测试可以通过加水或其他方式模拟降雨情况，检查集水坑排水是否畅通，没有渗漏等问题。
验收时，要对集水坑的质量进行检查，核对施工图纸和设计要求，确保施工质量和设计要求符合。
7. 养护管理完成集水坑的施工和验收后，要加强养护管理。
定期清理集水坑内部积水和杂物，保持排水畅通。
定期检查集水坑及排水系统的情况，并及时处理问题，以确保集水坑的正常运行和使用寿命。
以上是一个关于集水坑施工方案的简要介绍，具体的施工方案还需要根据工程的实际情况和设计要求进行详细制定。
地下室集水坑的设置
6.当有-2层地下室时,重点放在-2层;但-1层相关部位也得设
地下室排水考虑顺:
1.确定排水内容:冲洗,消防,雨水.并确定水量.
2.根据平面布置和结构形式确定积水坑点数.
3.根据水量和排水坑点数确定潜污泵水量.
4.根据潜污泵5~10min排水量确定积水坑的有效容积.
5.根据建筑条件确定潜污泵扬程.
1.地下室的集水坑设于消防电梯,坡道入口必须设置;
2.在建筑专业设计地下排水明沟时也必须设;在生活消防水池及水泵房必须设;
3.人民防空地下室则在洗消室或密闭通道,生活水箱饮用水箱旱厕附近要设;
4.其它场所适当设置,一般30~50m长设一个;
5.集水坑容量一般1.5~2,0m3消防电梯应>=2.0m3;
地下室基坑降排水方案
东山国际新城D区一标段地下室基坑降排水方案编制：审核：批准：中铁二局东山国际新城项目经理部二○一○年十一月目录第一节工程概况3第二节地下室基坑降、排水措施3一、施工准备3二、基坑降排水方案5三、现场排水措施6四、排水系统的管理6五、安全措施7附图：地下室基坑排水示意图第一节工程概况华信大足房地产开发XX在市龙泉驿区兴建东山国际新城D区一标段，建设工程位于市龙泉驿区柏合镇，建筑工地东、北边靠近东山国际E区，南、西边靠近东山国际C区，周边为已建道路。
本标段一期建筑面积约5.6万㎡，地下室约1.3万㎡，地上部分约4.8万㎡，由一个单层地下室、6栋商住房组成，其中商住房建筑层数为11层，建筑总高度约为37.1米。
本工程一期修建的3#－8#楼采用矩形承台桩基础，主楼以外的地下室部分采用钢筋混凝土柱下独立基础，以可塑粘土作为基础持力层。
建筑工程等级一级，建筑防火耐火等级：地上二级，地下一级；地下室防水等级二级；结构类型及抗震设防烈度：抗震设防烈度为7度。
建筑物设计使用年限：50年。
第二节地下室基坑降、排水措施本工程地下室基础施工过程中可能遇到降雨，因此，基坑开挖及基础施工时必须采取有效降排水措施，防止基坑被浸泡。
具体方法如下：一、施工准备1、成立地下室基坑降排水施工小组为确保地下室施工安全、顺利，确保施工质量，各项措施能落实到实处，本工地特成立地下室基坑降排水施工小组。
领导小组负责整个地下室基坑降排水施工的领导工作，包括制定降排水施工方案、技术措施、安全措施，负责雨天的防洪、防雨、抢险工作等，并负责监督各项方案措施的贯彻落实情况。
小组成员：组长：田铭阳副组长：庹明高、书元组员：军、林立福、许彪、蒋金岑、可、帆、尧文强、钟静2、施工部署1）、节假日期间及夜间设专职的值班人员，保证昼夜有人值班并做好值班记录，同时设置天气预报员，负责收听和发布天气情况，中、大雨期间停止混凝土的浇灌、钢筋焊接、防水等工作。
2）、组织相关人员全面检查施工现场的准备工作，包括临时设施、临电、机械设备、道路等，检查施工现场及生产生活基地的排水设施，疏通各种排水渠道，清理雨水排水口，保证雨天排水通畅。
住宅项目及配套地下车库工程临时雨污水排放及卫生布置方案
住宅项目及配套地下车库工程临时雨污水排放及卫生布置方案一、施工现场的雨污水排放方案：1.施工期间的雨水排放：（1）在施工场地设置临时雨水收集池，收集施工现场的雨水。
雨水经过沉淀、过滤等处理后，再排放到周边的排水管网或河道中，以确保施工现场周边的排水系统不会受到污染。
（2）严禁将雨水直接排入地下车库中，以免污染地下车库的排水系统。
2.施工期间的污水排放：（1）设立固定的污水收集池和污水处理设备，对施工现场产生的污水进行收集、处理和排放。
污水应经过沉淀、调节、过滤等处理后，达到排放标准。
（2）在施工现场设置污水排放管道，并加装合适的过滤和防溢装置，以防止污水外泄造成环境污染。
（3）定期对污水收集池和处理设备进行清理和维护，确保其正常运行和处理效果。
（4）在施工现场设置合适的标识，明确标示污水收集池的位置和使用方法，以便施工人员正确操作。
二、施工现场的卫生布置方案：1.设置垃圾收集区：在施工现场合适的位置设置垃圾收集区，放置垃圾箱或其他合适的垃圾收集设备，定期清理和清运垃圾，确保施工现场的卫生环境。
2.临时浴室和洗手设施：为施工人员设置临时浴室和洗手设施，保障他们的个人卫生。
设施应具备清洁卫生、通风良好和供水供电等基本条件。
3.施工道路和周边环境的清理：施工现场的道路和周边环境定期进行清理，保持整洁。
4.卫生防护设施：根据施工现场的实际情况，设置必要的卫生防护设施，例如防尘网、防风网等，保障施工现场的卫生环境。
5.临时施工通道的设置：为施工人员设置临时施工通道，确保他们在施工过程中的安全和卫生。
综上所述，住宅项目及配套地下车库工程临时雨污水排放及卫生布置方案涉及到施工现场的雨污水排放和卫生环境的管理。
通过合理设置雨水收集池和污水收集池，并设置合适的处理设备和排放管道，可以有效避免雨污水对周边环境的污染。
另外，通过设置垃圾收集区、临时浴室和洗手设施、卫生防护设施等，可以确保施工现场的卫生环境，提供一个安全、卫生的施工场地。
地下室防水的设计要求？地下室防水做法？
地下室防水的设计要求？地下室防水做法？在建筑工程中，地下室的防水问题至关重要。
地下室长期处于地下水位以下，受到地下水的侵蚀和渗透，如果防水处理不当，不仅会影响地下室的正常使用，还可能对整个建筑的结构安全造成威胁。
因此，了解地下室防水的设计要求和掌握有效的防水做法是非常必要的。
一、地下室防水的设计要求（一）防水等级的确定地下室防水工程应根据地下室的使用功能、重要性以及地下水位的高低等因素，合理确定防水等级。
一般来说，地下室防水等级分为四级，一级防水要求最高，四级防水要求相对较低。
对于人员长期停留的场所、重要的战备工程等，应采用一级防水；对于一般的民用建筑地下室，可根据实际情况选择二级或三级防水。
（二）防水混凝土的设计防水混凝土是地下室防水的一道重要防线。
在设计时，应根据工程的防水要求、地下水位的高低、环境条件等因素，合理确定混凝土的抗渗等级。
一般情况下，地下室混凝土的抗渗等级不应低于P6。
同时，还应在混凝土中掺入适量的外加剂，如减水剂、膨胀剂等，以提高混凝土的抗渗性能和抗裂性能。
（三）防水层的设计防水层是地下室防水的关键。
防水层的材料应根据工程的防水等级、地下水位、环境条件等因素进行选择。
常用的防水层材料有卷材防水层、涂料防水层等。
卷材防水层具有施工方便、防水性能可靠等优点，但在阴阳角、管根等部位容易出现空鼓、渗漏等问题；涂料防水层整体性好，能适应基层的变形，但施工质量不易控制。
在设计时，应根据实际情况合理选择防水层材料，并确定防水层的层数和厚度。
（四）节点防水设计地下室的节点部位，如阴阳角、变形缝、后浇带、穿墙管、桩头等，是防水的薄弱环节。
在设计时，应针对这些节点部位采取特殊的防水措施。
例如，在阴阳角部位应设置附加防水层；在变形缝部位应设置中埋式止水带、外贴式止水带等；在后浇带部位应采用补偿收缩混凝土，并设置止水条或止水带等。
（五）排水系统的设计地下室除了做好防水措施外，还应设置有效的排水系统，及时排除地下室的积水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑地下室集水坑排水设置
地下车库如何设置集水坑?
资料来源：筑龙给排水网编制日期：2012-9-18 点击:1910
地下车库如何设置集水坑?
一般把握原则：
1。
每个消防分区都至少设一个。
消防电梯集水坑除外，不能算作。
2。
可以利用车库的进出口的集水坑，但不是最佳方案。
进出口的集水坑主要是排除雨水用，你如果平时常有水，就可能不能满足重现期内雨水的排除，除非你的容量超重现期设计。
（一般此时的重现期都取大值--50年，容量满足雨水泵30秒流量。
按新建筑水规范，雨水集水坑容积要满足5min泵流量）3。
除在进出口设置外，一般在空调机房外设，其他设备房（泵房，洗衣房）内设4。
一般集水坑的尺寸按1.2*1*1.5深（安装一台泵时，地面清洗排水，有两个及以上排水坑时）1.8*1.2*1.5深（安装两台泵时），潜水排污泵选10L/S，扬程15米左右即可。
5。
按4选择的集水坑要进行容积校核。
消防电梯集水坑有效容积不小于3立方。
污水，雨水废水均不小于5分钟泵的流量，地面消防排水的容积可以按安装泵的尺寸定，其有效容积不一定满足。
建筑地下室集水坑排水设置探讨
深圳市建筑设计研究总院第三设计院王华章
摘要:
分析比较了6种地下室集水坑的设置方式和潜水泵的启动方式。
提出了6种地下室集水坑设计中应注意的问题。
关键词:地下室集水坑潜水泵消防电梯汽车坡道人防
随着我国国民经济的持续发展，高层建筑的设计越来越多大多数高层建筑均设有地下室,地下室的排水,大部分靠设置集水坑潜水泵来解决,
文章就地下室集水坑的设置和潜水泵的启动方式与同行们进行讨论和交流。
地下室集水坑按用途一般分为:
(1)地面冲洗用集水坑(消防时亦可排除消防用水);
(2)消防电梯专用排水集水坑;
(3)汽车库坡道雨水集水坑;
(4)设备用房排水集水坑;
(5)地下室卫生设备排水集水坑;
(6)人防用集水坑,
共6大类。
1 地面冲洗用集水坑(消防时亦可排除消防用水)
此类集水坑最常用,地下车库、自行车库均应设置,主要用于收集平时冲洗地面废水和消防时消防排水,过去常规的做法是在地下室每隔一段距离设一集水坑,每个集水坑设置2台潜水泵(一用一备)。
地面冲洗水,由于其水量小,对集水坑的设置数量的影响不大,只要地面排水沟找坡长度足够即可;而消防排水量规范并没有明确规定其取值,一般各设计院都是凭自己的经验来做。
如何计算消防排水量将直接影响地下室集水坑的设计容积和潜水泵的设计功率。
有的单位是将室内消火栓用水量与自动喷水用水量之和作为消防排水量计算,设计出来的集水坑数量多且很大。
根据自己多年的设计经验笔者认为在一个防火分区内按室内消火栓用水量的50%加上70%的自动喷水灭火系统流量来计算消防排水量比较合适,最不利时是火灾发生在地下室,自动喷水和消火栓系统的所有水均流入地下室,由于自动喷水灭火系统灭火效率很高,绝大部份火灾能在初期扑灭,如果开启了自动喷水灭火系统和50%的消防栓时,其火灾仍未扑灭说明其火灾已十分严重,地下室有些积水已经可以接受,所以消防排水量按50%消火栓用水量加上70%的自动喷水用水量已经足够,没有必要再放大。
为了节约投资,集水坑内的潜水泵可采用交替启动、二次投入互为备用的运行方式,即当集水坑内的水位到达第一启泵水位时,启动第1台潜水泵,当水位继续升高至报警水位时,启动第2台潜水泵,此时2泵同时工作,当水位降至停泵水位时2台潜水泵均停泵,下次再启动潜水泵时,上次后启动的先启动,上次先启动的后启动,2台潜水泵交潜运行,每个集水坑的排水量可按两台水泵排水量之和的90%计算,减少了集水坑和潜水泵的设置数量。
2 消防电梯排水集水坑
按照《高层民用建筑设计防火规范》GB500452-95(2001年版)6.3.3.11条消防电梯间前室门口宜设置挡水设施。
消防电梯的井底应设排水设施,排水井容量不应小于2.00m3,排水泵的排水量不应小于10L/s。
消防电梯排水坑的设置一般有3种方式:
(1)在消防电梯井坑底直接设集水坑。
这种方式理论上可以,实际上处理比较麻烦,特别是潜水泵压力排水管及其管上的阀门将影响电梯的日常使用,工程中一般不予采用。
(2)在消防电梯井坑底设一横向排水管,将水引至地下室一角落处的开口深坑内,再设潜水泵排水,这种方式的不利之处是横管埋深较大,当横管不是埋在底板内时,一旦漏水,则地下水会渗入集水坑,不是最好的选择。
(3)当消防电梯和普通电梯并排在一起时,利用普通电梯不到地下室,而消防电梯到地下室的特点,将两个井筒都做到地下室,而在普通电梯井筒做消防电梯集水坑,中间开200×200孔洞连通(或当消防电梯单独设置时,紧靠消防电梯井筒设置集水坑, 由结构专业将承台局部下沉处理,在消防电梯井底部开200×200孔洞1～2个),集水坑设铁爬梯,人可进入坑底方便检修。
此种布置可确保安全,是最好的选择。
集水坑内潜水泵流量可按10L/s台设计,扬程根据实际需要计算确定,数量设2台,设备交替运行,互为备用,要求电气提供消防电源,集水坑的有效容积不小于2m3,在设计过程中特别是注意是有效容积,而不是总容积。
3 汽车坡道雨水集水坑
地下车库坡道底部一般设置排水沟和集水坑, 用来排除下雨时沿车库坡道流入地下室的雨水。
由于雨水涌入地下室可能造成较大损失,集水坑内潜水泵一般采用较大流量,运行方式双泵交替启动、二次投入,电源可采用消防电源,加强其运行的可靠性,集水坑的有效容积按5min的潜水泵排水量设计。
雨水汇水面积应按《建筑给水排水设计规范》(GB50015-2003)（2009）第4.9.7条的要求计算。
4 设备用房排水集水坑
有用水设备的设备用房如:空调机房、锅炉房、水喷雾灭火的发电机房、水泵房等均设置水集水坑。
空调机房、锅炉房、发电机房集水坑因其排水量较小,潜水泵一般设置2台,互为备用交替运行,其排水量按设备的排水量选用,扬程根据实际计算确定,集水坑的容积为潜水泵5min排水量;水泵房排水集水坑因要考虑
水池的溢流水量,排水量较大,潜水泵一般设置2台,采用双泵交替启动二次投入互为备用的运行方式,电源采用双电源,潜水泵的流量按水池溢流量考虑,集水坑的有效容积为潜水泵5min的排水量设计。
5 地下室卫生设备排水集水坑
地下室设置卫生间等卫生设备时,应设置集水坑排水。
地下室卫生设备集水坑和一般的地下室集水坑的设置有较大区别,首先集水坑应设置排气管、将集水坑内臭气排至室外,并且集水坑盖应采用密封型,防止臭气外漏。
其次潜污水泵的选择与一般集水坑也不同。
因粪便污水中含有固体沉淀物,应选用自动搅匀潜水排污泵,其上有一个特殊的引水装置,利用泵腔中的压力水流,冲洗污水池(集水坑)底部,将沉淀物搅匀搅散后随水流排出。
防止污水池(集水坑)沉淀物堆积固化。
坑内潜水泵一般设置2台,互为备用交替启动运行,其排水量按卫生设备的最大时排水量计,集水坑的容积一般按潜水泵10min的排水量计。
6 人防用集水坑
人防用集水坑一般分为2大类:染毒水池;清洁区内废水池。
(1)染毒水池:主要排含毒废水,如除尘滤毒室、风井扩散室、密闭通道、防毒通道内的洗消用水,一般设置在防毒通道和密闭通道以及它们各自对外的通道上;其排水方式一般在防护时间过后,由手提泵和软管排入人防废水收集车,其集水坑的容积按调节容积+贮备容积计算,调节容积应按现行《建筑给排水设计规范》的有关规定计算。
贮备容积应按隔绝防护时间内流入的全部染毒污水量计算。
贮备容积平时如需使用,其空间应有在临战时排空的措施。
(2)清洁区废水池:主要排生活废水。
设置在清洁区内,一般为平战结合用。
排水泵的设置按平时使用设置,集水坑的容积为调节容积+贮备容积,具体的计算和要求参照染毒水池的计算。
同时,应考虑平时消防集水坑容积的要求,并用平消防集水坑容积校核,取人防集水坑和平时消防集水坑中容积的最大值。
因在隔绝防护时间内,防空地下室不得向外部排水,清洁区内的集水坑在防护隔绝期过后启动潜水泵,将生活废水排入室外污水管网。
7 停泵水位、启泵水位和报警水位的设置
(1)停泵水位:一般为集水坑底以上20～30cm,根据所选的潜水排污泵选定。
(2)启泵水位:一般比集水坑进水管(或地沟)底低20cm以上。
(3)报警水位:高出启泵水位10cm。
8 其他
(1)所有水泵事故时自动声光报警。
(2)所有集水坑一般均与沟、管连接,无论是沟或是管,应遵循均不能跨越防火分的原则,主要目的是防止流淌火灾,从一防火分区串到其他防火分区,人防分区一与防火分区相同,所以坑与沟的设置也应遵循这个原则。
收稿日期:2004-2-10. 王华章:男,1968年生,工程师;深圳,深圳市建筑设计研究总院三院(518031).
国外建材科技2004年第25卷第6期。
