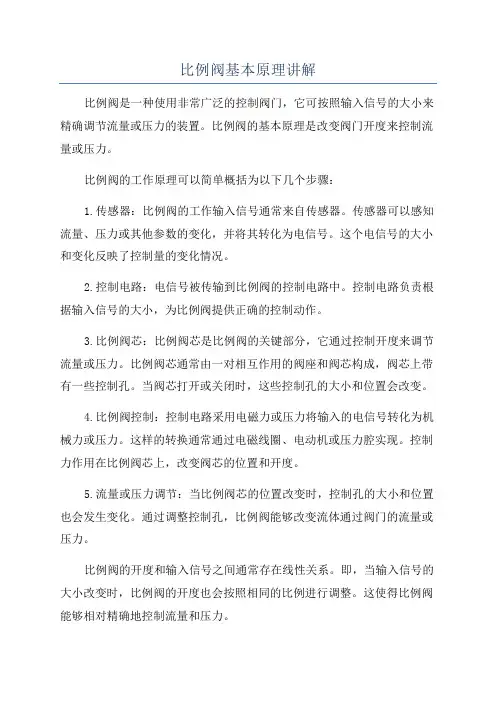

比例阀基本原理讲解比例阀是一种使用非常广泛的控制阀门,它可按照输入信号的大小来精确调节流量或压力的装置。

比例阀的基本原理是改变阀门开度来控制流量或压力。

比例阀的工作原理可以简单概括为以下几个步骤:1.传感器:比例阀的工作输入信号通常来自传感器。

传感器可以感知流量、压力或其他参数的变化,并将其转化为电信号。

这个电信号的大小和变化反映了控制量的变化情况。

2.控制电路:电信号被传输到比例阀的控制电路中。

控制电路负责根据输入信号的大小,为比例阀提供正确的控制动作。

3.比例阀芯:比例阀芯是比例阀的关键部分,它通过控制开度来调节流量或压力。

比例阀芯通常由一对相互作用的阀座和阀芯构成,阀芯上带有一些控制孔。

当阀芯打开或关闭时,这些控制孔的大小和位置会改变。

4.比例阀控制:控制电路采用电磁力或压力将输入的电信号转化为机械力或压力。

这样的转换通常通过电磁线圈、电动机或压力腔实现。

控制力作用在比例阀芯上,改变阀芯的位置和开度。

5.流量或压力调节:当比例阀芯的位置改变时,控制孔的大小和位置也会发生变化。

通过调整控制孔,比例阀能够改变流体通过阀门的流量或压力。

比例阀的开度和输入信号之间通常存在线性关系。

即,当输入信号的大小改变时,比例阀的开度也会按照相同的比例进行调整。

这使得比例阀能够相对精确地控制流量和压力。

比例阀的一个重要应用是在液压系统中实现精确的流量或压力控制。

它们可以被用于机械设备、工业自动化、飞机、汽车等领域。

比例阀可以通过简单的电路,与其他传感器和执行器组合在一起,实现复杂的控制功能。

总的来说,比例阀通过控制阀门开度,根据输入信号的大小调节流量或压力。

它们的工作原理是通过传感器、控制电路和比例阀芯的相互作用来实现的。

比例阀在自动化控制和流体控制领域具有广泛的应用。

比例阀基本原理

比例阀基本原理
比例电磁阀基本原理
比例阀的阀芯的运动是采用比例电磁铁控制,使 输出的压力或流量与输入的电流成正比。所以可 用改变输入电信号的方法对压力、流量进行连续 控制。有的阀还兼有控制流量大小和方向的功能 。根据功能比例阀也可分为压力阀、流量阀和换 向阀三大类。
基本系统
1) 考虑一个简单的液压系统,它由油 箱(A),马达(B),液压泵(C) ,溢流阀(D),过滤器(E),流量 控制阀flow control valve (F),电磁 换 向 阀 electromagnetic directional valve(G)和液压缸(H)组成。
G
F
E
D
H
2) 通过流量控制阀(可决定液压缸 的流速)和电磁换向(可决定液压 缸的移动方向)来控制液压缸运动 (运动方向和运动速度)。
C
B
A
切换电磁换向阀-失电
电磁换向阀可以认为是一个简单的开关阀。可以通 过输入或关闭电流来控制。(最大位置)
切换电磁换向阀-得电
电磁换向阀可以认为是一个简单的开关阀。可以通 过输入或关闭电流来控制。(最大位置)
PLC 远程控制比例系统
在比例系统中,通过电信号控制比例阀 ,其控制信号的功率较低。
PLC 远程控制比例系统
使用电子控制来实现液压控制。比例阀 可以作为电子控制与液压控制的接口。
比例压力阀
在一个系统中,如果使用 比例方向阀和比例压力阀 ,则表示该系统的液压压 力的作用(运动和力)可 由电信号控制。
电磁阀换向阀
电磁换向阀与比例的的区别在于阀芯的结构。
电磁换向阀
1)关于电磁换向阀,当工作时,阀
Q
芯结构应使其压力下降到最小。
2) 这意味着为了控制最小流量,是

《比例阀基本原理》幻灯片

《比例阀基本原理》幻灯片

PROPORTIONAL VALVE
By varying the current to either solenoid, the amount of spool movement can be varied and hence the amount of flow through the valve can be controlled.
SWITCHING SOLENOID VALVE
一个传统的电磁阀能够被认为是一个简单的开关阀。 A conventional solenoid valve can be thought of as a simple switching valve. 它可以被一些只有简单电流通断的开关的电设备来控制 It is controlled by some form of electrical device which simply switches the electrical current on or off.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.

比例阀溢流阀详细介绍

比例阀溢流阀详细介绍

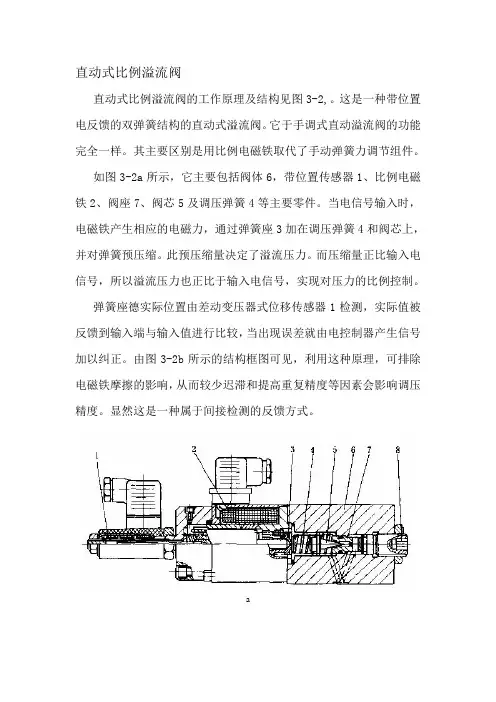

直动式比例溢流阀直动式比例溢流阀的工作原理及结构见图3-2,。

这是一种带位置电反馈的双弹簧结构的直动式溢流阀。

它于手调式直动溢流阀的功能完全一样。

其主要区别是用比例电磁铁取代了手动弹簧力调节组件。

如图3-2a所示,它主要包括阀体6,带位置传感器1、比例电磁铁2、阀座7、阀芯5及调压弹簧4等主要零件。

当电信号输入时,电磁铁产生相应的电磁力,通过弹簧座3加在调压弹簧4和阀芯上,并对弹簧预压缩。

此预压缩量决定了溢流压力。

而压缩量正比输入电信号,所以溢流压力也正比于输入电信号,实现对压力的比例控制。

弹簧座德实际位置由差动变压器式位移传感器1检测,实际值被反馈到输入端与输入值进行比较,当出现误差就由电控制器产生信号加以纠正。

由图3-2b所示的结构框图可见,利用这种原理,可排除电磁铁摩擦的影响,从而较少迟滞和提高重复精度等因素会影响调压精度。

显然这是一种属于间接检测的反馈方式。

ab图3-2 带位置电反馈的直动式溢流阀a)工作原理及结构b)结构框图1—位移传感器2—比例电磁铁3—弹簧座4—调压弹簧5—阀芯6—阀体7—阀座8—调零螺钉普通溢流阀可以靠不同刚度的调压弹簧来改变压力等级,而比例溢流阀却不能。

由于比例电磁铁的推力是一定的,所以不同的等级要靠改变阀座的孔径来获得。

这就使得不同压力等级时,其允许的最大溢流量也不相同。

根据压力等级不同,最大过流量为2~10L/min。

阀的最大设定压力就是阀的额定工作压力,而设定最低压力与溢流量有关。

这种直动式的溢流阀除在小流量场合下单独作用,作为调节元件外,更多的是作为先导式溢流阀或减压阀的先导阀用。

另外,位于阀底部德调节螺钉8,可在一定范围内,调节溢流阀的工作零位。

先导式比例溢流阀1.结构及工作原理图3-3所示为一种先导式比例溢流阀的结构图。

它的上部位先导级6,是一个直动式比例溢流阀。

下部为主阀级11,中部带有一个手调限压阀10,用于防止系统过载。

当比例电磁铁9通有输入信号电流时,它施加一个直接作用在先导阀芯8上。

简单易懂的比例阀基本原理课件

简单易懂的比例阀基本原理课件

阀体是比例阀的主体,用 于容纳其他组件。
驱动装置用于驱动阀芯移 动。
比例阀的工作流程
控制系统根据输入信号发 出指令。
阀芯移动改变流体通道的 大小,进而控制流体的流 量和压力。
驱动装置接收指令并驱动 阀芯移动。
反馈装置将阀芯位置信号 反馈给控制系统,形成闭 环控制。

比例阀的工作原理图解
工作原理图解可以帮助理解比例阀的 工作过程,包括各部件的作用和工作 流程。
THANKS FOR WATCHING
