铁路整套建交表

合集下载

建交表

建设项目名称自至大桥梁表建交-8填报单位：制表复核主管年月日附注：1.本表特大桥、大桥、中桥、小桥通用，分别在表名前加填“特大”、“大”、“中”、“小”。

2.桥跨控制因素填写“梁底至最高洪水位（或路面）的高度（米）”等。

3.基础情况填写墩、台基础结构情况。

4.调节河流建筑物、通航者、公路立交桥在备注栏内注建设项目名称自至特大桥梁表建交-8填报单位：制表复核主管年月日附注：1.本表特大桥、大桥、中桥、小桥通用，分别在表名前加填“特大”、“大”、“中”、“小”。

2.桥跨控制因素填写“梁底至最高洪水位（或路面）的高度（米）”等。

3.基础情况填写墩、台基础结构情况。

4.调节河流建筑物、通航者、公路立交桥在备注栏内注建设项目名称自至中桥梁表建交-8填报单位：制表复核主管年月日附注：1.本表特大桥、大桥、中桥、小桥通用，分别在表名前加填“特大”、“大”、“中”、“小”。

2.桥跨控制因素填写“梁底至最高洪水位（或路面）的高度（米）”等。

3.基础情况填写墩、台基础结构情况。

4.调节河流建筑物、通航者、公路立交桥在备注栏内注建设项目名称自至旅客地道表建交-10第页共页填报单位：制表复核主管年月日附注：1.交叉道高度系指轨顶至上层交叉道净空。

2.长度系指横跨轨道上之桥梁净跨。

3.天桥、地道应分开各自填表，并应将表名的其他相应名称删去。

建设项目名称自至涵洞表建交-11填报单位：制表复核主管年月日附注：1.包括泄水洞在备注栏内说明衬砌情况及涵管曲线和坡度情况。

2.表中计量单位：跨度或直径、填土高及涵长均为“米”。

建设项目名称自至涵洞表建交-11填报单位：制表复核主管年月日附注：1.包括泄水洞在备注栏内说明衬砌情况及涵管曲线和坡度情况。

2.表中计量单位：跨度或直径、填土高及涵长均为“米”。

建设项目名称自至隧道及明洞表建交-12填报单位：制表复核主管年月日附注：线别（单、双、三线）、明洞、辅助导洞及道床类型在备注栏内注明。

铁路竣工资料-建交表

26．标准、非标准机械设备表（建交-25）…………………………32
27．消防、环保、安全、医药卫生、空调设备表（建交-26）……33
28．铁路建设项目用地、拆迁及各项补偿
全部完结结案表（建交-27）…………………………………………34
29．铁路建设补充耕地及交纳开垦费清册（建交-28）……………36
建设项目名称自至
钢梁挠度及振动试验表
建交-9
第页共页
建设项目名称自至
路基加固及防护工程数量表
建交-3
第页共页
中心里程
位置
长度
最高
高度
最大
顶宽
最大
底宽
体积
基础情况
建筑材料
式样
备注
施工
统一
填报单位：制表复核主管年月日
附注：1．位置栏按其在线路的＂上＂、“下”、“左”、“右”填写。2．表中计量单位：长度、最大宽度、最大顶宽、最大底宽为“米”；体积为“立方米”。3．新结构、新材料及试验项目在备注栏内注明。
建设项目名称自至
铁路建设用地、青苗及拆迁建筑物补偿费清册
建交-6
省县乡第页共页
村名
里程及位置
类别
单位
数量
单价
（元）
金额
（元）
领款人
签字盖章
备注
土地管理局：（章）经办单位：（章）负责人：经办人：年月日
建设项目名称自至
铁路用地界桩表
建交-7
省县第页共页
原产权单位
起迄里程
宽度
长度
（米）
面积
（市亩）乡村Fra bibliotek统一里程
11．旅客天桥、地道表（建交-10）…………………………………12

《铁路建设项目竣工文件编制移交办法》办档[2002]8号

铁道部办公厅文件办档[2002]8号关于印发《铁路建设项目竣工文件编制移交办法》的通知部属各单位，各合资铁路公司，各监理公司：为做好铁路建设项目竣工文件编制移交工作，保证建设项目档案齐全、完整、准确，现印发《铁路建设项目竣工文件编制移交办法》，请按照执行。

铁道部办公厅二○○二年三月十五日铁路建设项目竣工文件编制移交办法第一章总则第一条为质量良好地编制铁路建设项目竣工文件，确保顺利交接和归档，根据国家档案局、国家计委关于基本建设项目档案管理的有关规定和铁道部《铁路建设项目竣工验收交接办法》（铁建设[2001]117号），制定本办法。

第二条竣工文件系指在建设项目建设过程中形成的，如实反映施工过程和建设项目实体状况的，具有保存利用价值的各种文件材料、图纸、录音、录像等。

第三条竣工文件是铁路建设项目的真实记录，是对建设项目进行稽查、审计、监督、管理、验收以及铁路设备养护、维修及破损后修复的依据，是改建、扩建和实施质量保修的重要凭证。

第四条铁道部档案管理部门负责归口管理全国铁路建设项目竣工文件编制、移交工作的监督、检查、指导。

第五条本办法适用于新建改建铁路等国家铁路、国家与地方铁路企业合资铁路、地方铁路的新增固定资产项目。

专用铁路和铁路专用线的建设项目可参照执行。

第二章竣工文件管理第六条竣工文件编制工作由建设单位负责组织，施工单位负责编制，接管单位档案部门负责协助指导。

建设项目在招、投标和签订施工及监理合同、协议时，应列专门条款明确规定竣工文件的编制要求、内容、份数、交接时间以及整理归档的责任。

第七条建设单位应建立健全档案、资料和竣工文件编制与管理的相关规章制度，设立专门机构，指定专人负责，监督、检查、指导竣工文件的编制，并要配备确保档案资料安全的库房和设备。

第八条建设单位要根据本办法和项目规模、项目施工过程中产生的文件材料，规定详细的归档范围和内容，确保文件材料的完整性。

第九条各施工单位要认真履行投标承诺与合同中关于竣工文件编制的有关条款、规定，加强对竣工文件编制和交接的管理，将这项工作纳入施工技术管理、优质工程评比、单位总工程师和有关工程技术人员的职责范围。

跨局普速列车交路表-直达特快列车

哈尔滨西—郑州，沈局沈段HXD3D；郑州—广州东，广铁广段HXD1D。
Z245/248/246/247 Z251/254/252/253
Z257/258
Z263/266/264/265
Z267/270/268/269 Z271/274/272/273 Z275/278/2762/277 Z281/284/282/283
Z323/324
Z335/338/336/337 Z365/368/366/367
包头—赣州厦门—北京西包头—北京包头—大同
成都—拉萨
包头—南宁哈尔滨西—南京
包头—丰台南信号，呼局集段HXD3D；丰台南信号—阜阳，京局京段HXD3D；阜阳—赣州，南局南段HXD1D/HXD3D。
厦门—北京西，南局南段HXD3D。包头—北京，呼局集段HXD3D。包头—大同，呼局集段HXD3D。
Z163/166/164/165
厦门—兰州
井冈山—北京西乌鲁木齐—广州
北京—南通郑州—深圳东贵阳—北京西西宁—北京西泰州—哈尔滨西昆明—北京西
上海—拉萨
厦门—南昌，南局南段HXD3D/1D；南昌—武昌，武局南段HXD1D；
武昌—西安，西局西段SS7E/HXD3D；西安—兰州，兰局兰段SS7E/HXD3D。
哈尔滨西—广州东
三亚—海口，广铁广段DF11G；海口—南港，港机DF4DD；南港—北港，粤海铁渡轮；北港—海安南，港机DF4DD；
海安南—广州，广铁广段DF11G；广州—北京西，广铁广段/京局京段SS9。
哈尔滨东/大庆东—北京，哈局三段DF11G。长沙—北京，京局京段DF11G；北京—天津，京局京段DF11G。兰州—上海，兰局兰段HXD3D。

铁路建设工程竣工资料用表汇编(铁程管表)

2.2 填写卷内目录.第一行填写工程名称全称，第二行起按顺序逐行填写文件全称，除图纸外的文字文件若占若干行,只在该文件占的第一行填写该文件的首页张号，在所占末行填写止张号；图纸须逐张填写图名图号和张号。
卷内目录放在卷首，不装订入册。
2。3 卷尾附一张备考表，内容包括文字资料总张数、图纸总张数、合计总张数等.
1。6。4 单位工程质量验收记录表
1.7 各种有关协议、批文、工程会商记录、有关会议纪要等
1。8 竣工验收报告
1.9 工程日志
1.10 竣工图
2、竣工文件组卷装订(对照文件修改）
2。1 一个单位工程的全部资料按上述所列内容及顺序整理，然后编写连续的张号.另一单位工程从头编号。各种文字文件的张号用碳素笔或蓝黑墨水笔写在右上角，图纸写在图标右上方。
石长铁路增建第二线工程
工程用表汇编
石长铁路复线电气化工程建设指挥部
二〇一〇年三月十二日
石长铁路增建第二线工程
工作程序及用表说明
前言
1、本文件编制依据：
（1)《铁路工程施工质量验收标准》铁建设[2003］127号文：
（2）铁道部技术标准所：《铁路工程施工质量验收标准应用指南》
（3）工程试验表格按《铁建设函[2009]27号》文规定的表格和要求填写
1、一般规定
1。1 各种资料纸张规格采用A4纸。
1.2 除下述情况外,各种资料不得采用复印件。可以复印的是：合格证。合格证份数不够而需复印时，可采用复印;但须注明原件所在档案卷的编号。
1.3手写须使用碳素墨水或蓝黑墨水。
1.4 资料份数：除承包单位自留数外，另加5份(监理单位、建设单位、档案馆、接收站段、接收铁路局各一份)其中报送监理一份包含全部资料；其余4份按按照铁道部档案管理办法收纳。

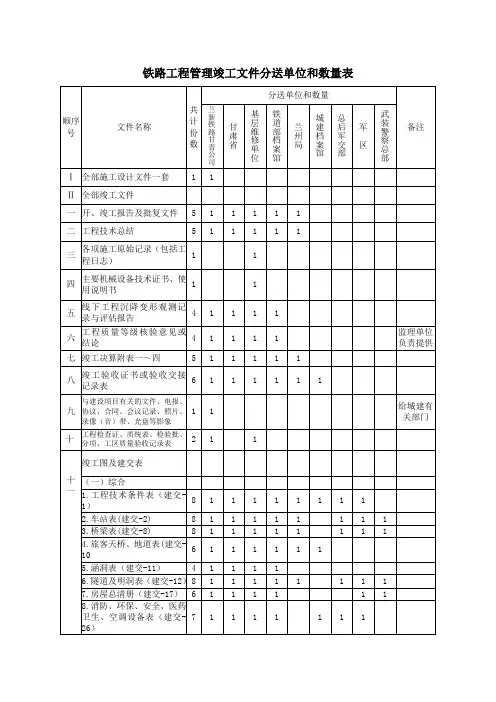

铁路工程管理竣工文件分送单位和数量表

5
1
1
1
1
1
8．通信工程竣工数量表（建交-16）
5
1
1
1
1
1
9.地下管线图
5
1
1
1
1
1
（十二）信号
1．区间信号竣工图
7
1
1
3
1
1
2．调度集中或调度监督竣工图
7
1
1
3
1
1
3．其他信号设备竣工图
7
1
1
3
1
1
4．信号工程竣工数量表（建交-16）
7
1
1
3
1
1
5.地下管线图
7
1
1
3
1
1
（十三）电力
1．发、配、变电所竣工图
1
1
给城建有关部门
十
工程检查证、质统表、检验批、分项、工区质量验收记录表
2
1
1
十
一
十
一
十
一
十
一
竣工图及建交表
（一）综合
1.工程技术条件表（建交-1）
8
1
1
1
1
1
1
1
1
2.车站表(建交-2)
8
1
1
1
1
1
1
1
1
3.桥梁表(建交-8)
8
1
1
1
1
1
1
1
1
4.旅客天桥、地道表(建交-10
6
1
1
1
1
1
1
5.涵洞表（建交-11）
1
1

铁路工程建设用表

12-3、铁路工程建设用表编制说明为了在山西中南部铁路通道范围内统一标准、规范铁路工程建设管理，根据铁道部及太原铁路局有关文件和标准，本着采用现行、最新的原则，收集整理了本套铁路工程建设用表格：1.“铁程检表”依据《铁路建设项目竣工验收交接办法》（铁建设[2008]23号）、（铁建设[2003]127《铁路建设项目竣工文件编制移交办法》（铁道部办档[2002]8号）、号）颁布的铁路工程施工质量验收标准、太原铁路局企业标准Q/TT46-2006《建设项目文件编制归档标准》，采用“铁程检04～46表”。

“铁程检01～03、47表”取消，纳入“工程质量验收表”中。

详见“‘铁程检表’与‘工程质量验收表’对照表”。

2. “工程质量验收表”依据（铁建设[2003]127号）颁布的铁路工程施工质量验收标准，采用“检验批质量验收记录、分项工程质量验收记录、分部工程质量验收记录、单位工程质量验收记录、单位工程质量控制资料核查记录、单位工程实体质量和主要功能核查记录、单位工程观感质量检查记录、施工现场质量管理检查记录”。

3.“质统表”依据《铁路建设项目竣工验收交接办法》（铁建设[2008]23号）、《铁路建设项目竣工文件编制移交办法》（铁道部办档[2002]8号）、太原铁路局企业标准Q/TT46-2006《建设项目文件编制归档标准》、《铁路工程试验表格》（铁建设函[2009]27号），在48个“质统表”中采用27个，有21个失效，由《铁路工程试验表格》（铁建设函[2009]27号）中的有关“铁建试报”和“铁建试录”表替代，详见“原质量保证资料表格（试验报告、记录）与新《铁路工程试验表格》（铁建设函[2009]27号）对照表”。

4.“建交表”依据《铁路建设项目竣工验收交接办法》（铁建设[2008]23号）、《铁路建设项目竣工文件编制移交办法》（铁道部办档[2002]8号）、《铁路建设项目竣工建设用地验收交接办法》（铁运[2008]158号）、太原铁路局企业标准Q/TT46-2006《建设项目文件编制归档标准》，采用“建交表1～28（6、7、27除外）”，原“建交-6、7、27表”由“地验交-4、5、7表”替代，在“地验交表”中使用。

铁路建设项目竣工文件编制移交办法(铁建设2007-117号)

铁路建设项目竣工文件编制移交办法第一章总则第一条为质量良好地编制铁路建设项目竣工文件，确保顺利交接和归档，根据国家档案局、国家计委关于基本建设项目档案管理的有关规定和铁道部《铁路建设项目竣工验收交接办法》（铁建设[2001]117号），制定本办法。

第三条竣工文件是铁路建设项目的真实记录，是对建设项目进行稽察、审计、监督、管理、验收以及铁路设备养护、维修及破损后修复的依据，是改建、扩建和实施质量保修的重要凭证。

第四条铁道部档案管理部门负责归口管理全国铁路建设项目竣工文件编制、移交工作的监督、检查、指导。

第五条本办法适用于新建、改建等国家铁路、国家与地方或企业合资铁路、地方铁路的新增固定资产项目。

专用铁路和铁路专用线的建设项目可参照执行。

第二章竣工文件管理第六条竣工文件编制工作由建设单位负责组织、施工单位负责编制，接管单位档案部门负责协助指导。

建设项目在招、投村和签订施工及监理合同、协议时，应列专门条款明确规定竣工文件的编制要求、内容、份数、交接时间以及整理归档的责任。

第八条建设单位要根据本办法和项目规模、项目施工过程中产生的文字材料，规定详细的归档范围和内容，确保文件材料的完整性。

施工单位的各级技术管理部门都应有专人负责竣工文件编制的组织、检查、指导工作，同级档案部门应协助做好这项工作。

第十条铁路建设项目接管单位的档案部门在工程开始组织施工即应介入竣工文件编制工作。

铁路竣工资料用表格(建交表,铁程检,铁程管,质统,铁验表,)

铁路竣工资料用表格(建交表,铁程检,铁程管,质统,铁验表,)篇一：铁路工程建设用表附件3、铁路工程建设用表编制说明为了在山西中南部铁路通道范围内统一标准、规范铁路工程建设管理，根据铁道部及太原铁路局有关文件和标准，本着采用现行、最新的原则，收集整理了本套铁路工程建设用表格：1.“铁程检表”依据《铁路建设项目竣工验收交接办法》（铁建设[2008]23号）、《铁路建设项目竣工文件编制移交办法》（铁道部办档[2002]8号）、（铁建设[2003]127号）颁布的铁路工程施工质量验收标准、太原铁路局企业标准Q/TT46-2006《建设项目文件编制归档标准》，采用“铁程检04～46表”。

“铁程检01～03、47表”取消，纳入“工程质量验收表”中。

详见“‘铁程检表’与‘工程质量验收表’对照表”。

3.“质统表”依据《铁路建设项目竣工验收交接办法》（铁建设[2008]23号）、《铁路建设项目竣工文件编制移交办法》（铁道部办档[2002]8号）、太原铁路局企业标准Q/TT46-2006《建设项目文件编制归档标准》、《铁路工程试验表格》（铁建设函[2009]27号），在48个“质统表”中采用27个，有21个失效，由《铁路工程试验表格》（铁建设函[2009]27号）中的有关“铁建试报”和“铁建试录”表替代，详见“ 原质量保证资料表格（试验报告、记录）与新《铁路工程试验表格》（铁建设函[2009]27号）对照表”。

4.“建交表” 依据《铁路建设项目竣工验收交接办法》（铁建设[2008]23号）、《铁路建设项目竣工文件编制移交办法》（铁道部办档[2002]8号）、《铁路建设项目竣工建设用地验收交接办法》（铁运[2008]158号）、太原铁路局企业标准Q/TT46-2006《建设项目文件编制归档标准》，采用“建交表1～28（6、7、27除外）”，原“建交-6、7、27表”由“地验交-4、5、7表”替代，在“地验交表”中使用。

建交表1-28解读

建设项目名称自至概算及决算支出对照表单位：万元决算附表一填报单位制表复核主管年月日注：该表按铁路基本建设工程设计概算编制规定章节只填写“章”、有关取费及总额。

该表由建设单位填报。

建设项目名称自至工程主要材料及人工消耗统计表决算附表二填报单位制表复核主管年月日注：该表由建设单位汇总后填报。

4建设项目名称自至设计与竣工主要工程数量及投资对照表（第1页共2页）决算附表三建设项目名称自至铁路建设项目剩余工程数量及投资表投资单位：万元决算附表四填报单位制表复核主管年月日注：该表由建设单位汇总填报。

设计与竣工主要工程数量及投资对照表（第2页共2页）决算附表三填报单位制表复核主管年月日注：该表由建设单位汇总填报建设项目名称自至工程技术条件表建交—1填报单位制表复核主管年月日11 注：该表由建设单位填报。

11建设项目名称自至车站表建交—2填报单位制表复核主管年月日附注：1．线路情况如系直线在曲线半径栏内写“直”字。

2．本表应根据坡度表算出二站间之列车往返时间根据运行图注明最大通过能力。

3．站台、围墙、栅栏等填在附属设备栏内。

4．煤台、三角线等设备应在备注栏内注明。

5．表中计量单位：距离为“公里”；有效长度及曲线半径为“米”；最大通过能力为“对/日”；列车往返时间为“分”。

建设项目名称自至路基加固及防护工程数量表建交—3第页共页填报单位制表复核主管年月日13附注：1．位置栏按其在线路的“上”、“下”、“左”、“右”填写。

2．表中计量单位：长度、最大顶宽、最大底宽为“米”；体积为“立方”。

3．新结构、新材料及试验项目在备注栏内注明。

14建设项目名称自至水准点表建交—4—1填报单位制表复核主管年月日附注：备注栏内应注明何种基点，基点的构造材料，具体位置。

建设项目名称自至控制桩表建交—4—2填报单位制表复核主管年月日附注：构造材料栏注明基桩材料种类，临时桩尺寸，永久桩草图或其根据图号等。

16建设项目名称自至统一里程与施工里程对照表建交—5填报单位制表复核主管年月日附注：1．断链处所其施工里程栏应填入相对应的两个里程，其余者仅填上半栏按统一里程每整公里列入。

式样-部工程建设建交表

铁路工程建设建交表格（摘自铁建设［2001］117号文件）1、工程技术条件表（建交－1）2、车站表（建交－2）3、路基加固及防护工程数量表（建交－3）4、水准点表（建交－4－1）5、控制桩表（建交－4－2）6、统一里程与施工里程对照表（建交－5）7、铁路建设用地、青苗及拆除建筑物补偿清册（建交－6）8、铁路用地界桩表（建交－7）9、桥梁表（建交－8）10、钢梁挠度及振动试验表（建交－9）11、旅客天桥、地道表（建交－10）12、涵洞表（建交－11）13、隧道及明洞表（建交－12）14、正线线路上部建筑铺设材料汇总表（建交－13）15、站线线路上部建筑铺设材料汇总表（建交－14）16、平（立）交道表（建交－15）17、通信、信号、电力工程竣工数量表（建交－16）18、房屋总清册（建交－17）19、机务运转整备设备表（建交－18）20、给水排水设备数量汇总表（建交－19）21、电气化设备表（建交－20）22、接触网主要工程数量表（建交－21）23、送电线路数量表（建交－22）24、配电线路数量表（建交－23）25、燃料设备表（建交－24）26、标准、非标准机械设备表（建交－25）27、消防、环保、安全、医药卫生、空调设备表（建交－26）28、铁路建设项目用地、拆迁及各项补偿全部完结结案表（建交－27）29、铁路建设补充耕地及交纳开垦费清册（建交－28）建设项目名称自至工程技术条件表建设项目名称自至车站表建交—2第1页共2页填报单位制表复核主管年月日附注：1、线路情况如系直线在曲线半径内写“直”字，2、本表应根据坡度表算出二站间之列车往返时间根据运行图注明最大通过能力。

3、站台、围墙、栅栏等填在附属设备栏内。

4、煤台、三角线等设备应在备注栏内注明。

5、表中计量单位：距离为“公里”；有效长度及曲线半径为“米”；最大通过能力为对/日；列车往返时间为“分”。

建设项目名称自至路基加固及防护工程数量表建交—3第页共页填报单位制表复核主管年月日附注：1、位置栏按其在线路的“上”“下”“左”“右”填写。

《铁路建设项目竣工验收交接办法》铁建设[2001]117号

《铁路建设项目竣工验收交接办法》铁建设[2001]117号从到的建设项目名称双方建立外交关系-15第一页涵盖了建设一个统一的平交道路与中心里程。

交叉角长道路的宽度RI填挖(度、分、秒) (米)(米)(米)(百分比)(米)(米)(米)(米)(米)(米)在该年的月日，报告单位将监理对路基中心高层铁路道口设备的意见列表并复核。

注:1。

路基中心高度和路线条件参照铁路。

2.道口设备栏应填写枕木、栏杆、大门、警告标志、门卫室、照明、信号和其他设备的名称，以及门卫的存在和不存在。

3.注释栏表示公路、人行道、立交桥等的孔跨。

46从到的建设项目名称通信、信号和电力工程竣工工程量表建立外交关系-16第一页总页数设备项目名称材料设备类型、规格型号单位竣工编号站区间变电站填装单位监理员注意事项制表和审核:1。

该编号应按设计文件中工程数量表中所列的顺序填写。

2通信、信号和电源应分别填写表格，并删除表格中的其他相应名称。

47从到的建设项目名称房间序列号里程或位置建筑起重机地板跨度区域吨位号(M) 2(m) (T)建筑总净空关系-17建筑结构特点基础型结构型吊车梁屋顶结构屋顶结构围护结构地面室内装饰备注第一页是部门的名称。

报告单位的制表和审核主管在一年中的第几个月的记录:1。

此表由生产和生活用房填写。

2.在备注栏中，填写地下室、暖通空调、给排水、消防等。

48从到的建设项目名称机车运行维护设备外交关系的建立表-18页面总数设置位置设备类别设备名称规格单位数量备注报告单位制表和审核主管在一年中的第几天的备注:1。

此表按设置地点和设备类别排列。

2.设备类型应按装煤、装税、除灰、进砂、翻油、机车清洗、灰坑、检查坑等填写。

49从到的项目名称建交以来给排水设备数量综述-19第一页的总页数如下:水源、供水站、供水站、浪涌名称、距种子结构的距离、水质深度、距种子结构和直径的距离、硬度、供水机械、原动机、水泵、具有种子结构和体积效应几种类型的测量头水塔或山水箱吊机吸水导管供水管配水管供水塞备注抬高其类型的脚马平台类型的脚水其他类型的英寸力几种类型的英寸容量位置数量、端口数量、端口长度、端口长度、端口数量、端口数量、直径、直径、直径、直径、直径、直径报告单位:制表审核每年的月日给主管的注释:1。

铁道部工程建设建交表模板

铁道部工程建设建
交表
1
铁路工程建设建交表格
( 下述表格为局档案史志室收集整理, 仅供档案管理人员接收档案时参考)
1、工程技术条件表( 建交－1)
2、车站表( 建交－2)
4、水准点表( 建交－4－1)
5、控制桩表( 建交－4－2)
6、统一里程与施工里程对照表( 建交－5)
9、桥梁表( 建交－8)
11、旅客天桥、地道表( 建交－10)
12、涵洞表( 建交－11)
13、隧道及明洞表( 建交－12)
17、通信、信号、电力工程竣工数量表( 建交－16)
18、房屋总清册( 建交－17)
20、给水排水设备数量汇总表( 建交－19)
21、电气化设备表( 建交－20)
22、接触网主要工程数量表( 建交－21)
23、送电线路数量表( 建交－22)
24、配电线路数量表( 建交－23)
27、消防、环保、安全、医药卫生、空调设备表( 建交－26)
2
建设项目名称自至
工程技术条件表
建交—1
3
填报单位制表复核主管年月日
4
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

建设项目名称自至
车站表
建交—2
第1页共2页
填报单位制表复核主管年月日
5。

铁路整套建交表

房屋总清册
建交-17
第页共页
序号
部门
房屋名称
里程或地点
建筑面积m2
层数
跨度m
吊车吨位
t
建筑结构特征
备注
基础类型
结构类型
吊车梁
屋顶结构
屋面构造
围护结构
地面
室内装修
填报单位：制表复核主管年月日
附注：1．本表按生产、生活房屋分类填写;2．备注栏内填写地下室、暖通空调、给排水、消防等情况;
编号
中心里程
隧道或
明洞名称
长度米
地质情况
线路情况
备注
施工
统一
R米
i‰
填报单位：制表复核主管年月日
附注：线别单、双、三线、明洞、辅助导洞及道床类型在备注栏内注明;R为曲线半径,i为线路坡度;
建设项目名称自至
正线线路上部建筑铺设材料汇总表
建交-13
第页共页
编号
铺设标准
单位
6．统一里程与施工里程对照表建交-5……………………………7
7．铁路建设用地、青苗及拆迁建筑物补偿费清册建交-6………8
8．铁路用地界桩表建交-7…………………………………………9
9．桥梁表建交-8 …………………………………………………10
10．钢梁挠度及振动试验表建交-9………………………………11
建设项目名称自至
通信、信号、电力工程竣工数量表
建交-16
第页共页
编号
设备项目名称
材料设备类型、规格、型号
单位
竣工数量
站
区间
变电所
填报单位：制表复核主管年月日

20160524 铁路建设项目档案正式验收准备工作内容

铁路建设项目档案正式验收准备工作内容与建议第一部分项目档案管理概念与依据 (2)一、建设项目档案 (2)二、《铁路建设项目国家验收实施办法》 (2)三、项目档案管理的目标与目的——“辕门射戟” (3)四、项目档案管理依据 (3)第二部分项目档案正式验收申请 (5)一、项目验收应具备的条件（比较） (5)第三部分竣工文件收集、整理、归档（移交） (7)一、收集 (7)二、整理 (8)三、归档（移交） (14)第四部分项目档案管理办法内容 (16)一、总则 (16)二、管理依据 (16)三、管理措施 (16)四、档案门类 (17)五、归档范围 (17)六、编制方式 (17)七、分送单位与移交数量 (17)八、案卷整理质量原则 (17)九、档案保管、利用与统计 (17)十、档案鉴定与销毁 (18)十一、附则 (18)第五部分‘经验’或建议 (19)一、全宗概念 (19)二、‘经验’之谈 (20)三、历史责任 (29)第一部分项目档案管理概念与依据一、建设项目档案▲“项目档案是项目建设、管理过程中形成的，具有保存价值的各种形式的历史记录。

”（2号文）▲“项目档案是建设项目重要组成部分，项目档案验收分为初步验收和正式验收。

初步验收与建设项目初步验收同步进行，正式验收应在建设项目正式验收三个月之前进行。

简单或小型建设项目可合并验收阶段。

”（110号文）▲“建设项目资料：建设项目在立项、审批、招投标、勘察设计、施工、监理及竣工验收过程中形成的不同载体形式的文字、图表、声像等资料。

”（10443）▲竣工文件：应归档的建设项目资料。

资料：作为凭据的材料。

文件：组织或个人为处理事务而制作的有信息记录的各种材料，或性质相同的记录组成的集合。

▲项目档案分类：除10443和8号文等规定项目档案内容外，还包括与建设项目管理相关文书档案、科技档案和地亩档案、会计档案、声像档案、电子档案、实物档案等。

二、《铁路建设项目国家验收实施办法》发改基础[2015]2830 号（2015年12月1日发）第八条‘申请验收条件’、第十条‘提供13 项报告资料’要求完成‘档案移交’和报告‘档案移交’情况。

铁路建设项目竣工文件编制移交办法(铁建设2022-7号)

铁路建设项目竣工文件编制移交办法(铁建设2022-7号)第一章总则第一条为质量良好地编制铁路建设项目竣工文件，确保顺利交接和归档，根据国家档案局、国家计委关于基本建设项目档案管理的有关规定和铁道部《铁路建设项目竣工验收交接办法》（铁建设[2001]117号），制定本办法。

第四条铁道部档案管理部门负责归口管理全国铁路建设项目竣工文件编制、移交工作的监督、检查、指导。

第五条本办法适用于新建、改建等国家铁路、国家与地方或企业合资铁路、地方铁路的新增固定资产项目。

专用铁路和铁路专用线的建设项目可参照执行。

第二章竣工文件管理第六条竣工文件编制工作由建设单位负责组织、施工单位负责编制，接管单位档案部门负责协助指导。

建设项目在招、投村和签订施工及监理合同、协议时，应列专门条款明确规定竣工文件的编制要求、内容、份数、交接时间以及整理归档的责任。

第八条建设单位要根据本办法和项目规模、项目施工过程中产生的文字材料，规定详细的归档范围和内容，确保文件材料的完整性。

施工单位的各级技术管理部门都应有专人负责竣工文件编制的组织、检查、指导工作，同级档案部门应协助做好这项工作。

第十条铁路建设项目接管单位的档案部门在工程开始组织施工即应介入竣工文件编制工作。

在工程施工过程中应组织人员深入施工现场，对本管内建设项目竣工文件的形成、积累工作进行监督、检查、指导；在工程竣工前，要重点督促，帮助施工单位编好竣工文件。

铁道部文件(铁建设[2001]117号)：铁路建设项目竣工验收交接办法附件3：铁路建设项目竣工文件及移交资料目

附件3：铁路建设项目竣工文件及移交资料目录1.全部施工设计文件一套（由建设单位送接管单全位）。

2.全部竣工文件。

竣工文件的图表和清册的编制应按照接管单位的行政区划分，便于接管单位存档和使用。

工程技术条件表（建交一1）线路表格（除建交表外，竣工图中已有的不另附，以下同）包括：水准点表（建交一4一1）控制桩表（建交一4一2）统一里程与施工里程对照表（建交一5）平（立）交道表（建交一15）曲线表坡度表断链表断高表控制测量成果表双线设计时（增建）第二线左右侧及线间距表预留二线一次施工地段表既有线改线地段表既有线改坡地段表竣工图线路竣工平面图（含改建既有线、增建第二线、绕行线）线路竣工纵断面图（含改建既有线、增建第二线）线路竣工平面、纵断面缩图详细工程地质图（根据需要全部或重点编制，也可与线路竣工平面图合并编制）详细工程地质纵断面图（可与线路竣工纵断面图合并编制）改移道路及平（立）交道、人行过道竣工图2.3 轨道2.3.1 表格2.3.1.1 加强地段表2.3.1.2 制动地段表2.3.1.3 正线线路上部建筑铺设材料汇总表（建交一13）2.3.1.4 铺设钢筋混凝土枕、木枕地段表2.3.1.5 铺设无缝线路地段表2.3.1.6 铺设整体道床、宽枕及其他新型轨下基础地段表2.3.1.7 线路标志及信号标志工程数量表2.4 工务有关设施图表2.4.1 采石场等设施设备一览表2.4.2 采石场竣工图2.4.2.1 采石场总平面布置图2.4.2.2 采石场岔线平面图2.4.2.3 采石场岔线纵断面、放大纵断面图2.4.2.4 采石场开采范围及开采终了图2.4.2.5 采石场机械设备布置图2.4.2.6 道碴、片石生产及装运设备布置图2.4.2.7 各主要车间平面、剖面图2.4.2.8 室外主要机械设备布置及安装图2.4.2.9 辅助生产车间平面图2.4.2.10 生产、办公等房屋平面图2.4.2.11 室外管道平面、纵断面图2.4.2.12 各生产车间管道平面、立面图2.4.2.13 场内管线综合图2.4.2.14 爆破材料库平面图2.4.2.15 排水系统图等2.4.3 工务综合（管理）维修中心（或工务修配所）竣工图2.4.3.1 工务综合（管理）维修中心（或工务修配所）总平面布置图2.4.3.2 各生产车间设备平面布置图2.4.3.3 生产、辅助办公房屋平面示意图2.4.3.4 专用设备图2.4.3.5 机械设备基础图等2.4.4 苗圃及绿化工程竣工图2.5 路基2.5.1 表格2.5.1.1 路基加固及防护工程数量表（建交一3）2.5.1.2 养路机械设备一览表（建交一25）2.5.1.3 改河改沟（渠）表2.5.1.4 路基地面排水工程数量表2.5.1.5 路基土石方数量总表2.5.1.6机械化养路作业平台设置表2.5.1.7 路基宽度及填挖高度表2.5.2 竣工图包括：2.5.2.1 路基竣工横断面图2.5.2.2 路基个别设计竣工图（平面图、纵断面图、横断面图、建筑物结构详图等）2.5.2.3 路基排水系统竣工图2.5.2.4 路基环境保护工程竣工图2.6 桥涵2.6.1 表格2.6.1.1 桥梁表（建交一8）2.6.1.2 涵洞表（建交一11）2.6.1.3 钢梁挠度及振动试验表（建交一9）2.6.1.4桥涵工程数量汇总表（特大、大、中桥按工点，小桥涵按类型、孔径分别汇总）2.6.2 竣工图2.6.2.1 桥址平面图2.6.2.2 桥址工程地质图（地质复杂的桥附）2.6.2.3 桥梁墩台及基础竣工图2.6.2.4 全桥总布置图2.6.2.5 桥梁特殊结构竣工图2.6.2.6 桥梁新技术、新结构竣工图2.6.2.7 导治建筑物及其他附属工程竣工图2.6.2.8 汇水面积图2.6.2.9 桥上的照明、通信、信号、电力、电气化等有关竣工图2.6.2.10道路桥梁竣工图2.7 隧道2.7.1 表格2.7.1.1 隧道及明洞表（建交一12）2.7.1.2 隧道工程数量汇总表2.7.1.3 通风机械设备一览表2.7.2 竣工图2.7.2.1 隧道（含明洞）平面图2.7.2.2 隧道纵断面图2.7.2.3 隧道洞身横断面图2.7.2.4 隧道洞口平面及纵、横断面图2.7.2.5 运营通风设施竣工图2.7.2.5.1通风机房、通风机组平面布置图2.7.2.5.2通风机组安装图2.7.2.5.3通风机组及其他设备基础图2.7.2.5.4隧道通风门安装图等2.7.2.6 特殊设计隧道（如洞门、衬砌、支护、防水、排水和新技术、新结构等）竣工图2.7.2.7 改沟、防护等竣工图2.7.2.8 既有隧道改建或加固竣工图2.8 站场2.8.1 表格2.8.1.1 车站表（基交一2）2.8.1.2 旅客天桥、地道表（建交一10）2.8.1.3 站线线路上部建筑铺设材料汇总表（建交一14）2.8.1.4 平（立）交道表（建交一15）2.8.1.5 装卸机械设备表（建交一25）2.8.1.6 站场设备表（包括客运、货运、调车及安全设备等）2.8.1.7 轨道工程数量表2.8.1.8 工程数量汇总表2.8.2 竣工图2.8.2.1 站场平面布置图2.8.2.2 站场纵、横断面图2.8.2.3 站场管线综合布置图2.8.2.4 站场排水系统竣工图2.8.2.5 进出站场线路布置和疏解平面布置及纵断面图2.8.2.6 较长联络线纵断面图2.8.2.7 驼峰线路竣工图2.8.2.7.1驼峰线路平面图2.8.2.7.2驼峰线路纵断面与能高线图2.8.2.7.3驼峰线路车辆溜放间隔检查图2.8.2.7.4减速顶布置图2.8.2.7.5驼峰管线综合布置图等2.8.2.8 大站车场综合布置图2.8.2.9 避难线竣工图2.8.2.10 站区绿化竣工图2.8.2.11维修设施总平面布置图2.8.2.12各生产车间设备平面布置图2.8.2.13 室内、外生产管路布置图2.8.2.13.1平面图2.8.2.13.2剖面图2.8.2.13.3复杂管系的原理图及立体图2.8.2.13.4设备基础图2.9 机务2.9.1 表格2.9.1.1 机务设备数量表（建交一18）2.9.1.2 燃料设备表（建交一24）2.9.2 竣工图2.9.2.1 机务段（所）总平面布置图2.9.2.2 整备各车间设备平面布置图2.9.2.3 车库及其他车间设备平面布置图2.9.2.4 室内、外生产管路竣工图2.9.2.5 室外管线综合布置图2.9.2.6 专用设备图2.9.2.7 机械设备基础竣工图2.10 车辆2.10.1 表格2.10.1.1 车辆机械设备数量表2.10.2 竣工图2.10.2.1 车辆设备总平面布置图2.10.2.2 主要检修生产车间及各生产分车间设备平面布置图2.10.2.3 其他生产辅助房屋及办公室平面布置图2.10.2.4 列检所位置及室外列检设备平面布置图2.10.2.5 列检所房屋及室内设备平面布置图2.10.2.6 室内、外生产管路布置图2.10.2.7 室外管线综合布置图2.10.2.8 机械设备基础图2.10.2.9 红外线轴温探测系统探测网网络传输示意图2.10.2.10 红外线轴温探测站位置图2.10.2.11 红外线监测中心、复示站室内设备平面布置图2.11 给水排水2.11.1 表格2.11.1.1 给水排水设备数量汇总表（建交一19）2.11.1.2 水源水质化验单2.11.1.3 既有污水水质化验单2.11.1.4 给水排水工程数量汇总表2.11.2 竣工图2.11.2.1 给水站给水、排水总平面图2.11.2.2 给水站给水、排水管网系统图2.11.2.3 扬水、导水、排水管道的平面图、纵断面图2.11.2.4 水源地平面布置图2.11.2.5 地表水取水设备纵断面图2.11.2.6 管井结构图2.11.2.7 山上给水池平面图、剖面图2.11.2.8 给水所、给水处理、污水处理、污水抽升泵站、油库、消防等平、剖面图及机械、设备安装图2.11.2.9 沿线生活供水站、点给水排水竣工图2.12 通信2.12.1 表格2.12.1.1 通信工程竣工数量表（建交一16）2.12.1.2 通信设备、仪器、仪表配备表2.12.1.3 利用原有设备、器材一览表2.12.1.4 各种电话装设一览表2.12.2 竣工图2.12.2.1 通信网图2.12.2.2 电话交换网图2.12.2.3 铁路专用通信系统图2.12.2.4 数据通信网图2.12.2.5 各种管理信息系统图2.12.2.6 同步网图2.12.2.7 电信管理网图2.12.2.8 SIM系统2Mb/Sj以上通道分配图2.12.2.9 时隙分配图2.12.2.10 干线通信线路竣工图2.12.2.10.1 电缆回线运用图2.12.2.10.2 光、电缆线路竣工图2.12.2.10.3 光、电缆基本型式及分歧接续图2.12.2.10.4 光再生中继段划分、充气维护及监测系统图2.12.2.11 通信站竣工图2.12.2.11.1 通信设备运用图、平面布置图2.12.2.11.2 沟、槽、管、洞平面布置图2.12.2.11.3 走线架、槽道平面布置2.12.2.11.4 引入架塞孔、试验架塞孔分配图2.12.2.11.5 中间配线柜（架）端子板分配图2.12.2.11.6 音频配线架端子分配图2.12.2.11.7 通信、各种管理信息回线径路图2.12.2.11.8 备用话路径路图2.12.2.11.9 传输室配线图2.12.2.11.10 数字配线架端子板分配图2.12.2.11.11 电话交换机中继方式图2.12.2.11.12 总配线架端子板分配图2.12.2.11.13 电话交换室配线竣工图2.12.2.11.14 光、电缆引入室引入装置结构安装图2.12.2.11.15 光、电缆成端及气路分配图2.12.2.11.16 电源系统图2.12.2.11.17 电源配线竣工图2.12.2.11.18 接地装置总布置图2.12.2.11.19 接地系统及配线竣工图2.12.2.11.20 备用发电机房设备平面布置及沟、槽、管、洞竣工图等2.12.2.12 地区及站场（区段站及以上大站）通信竣工图2.12.2.12.1 通信网图2.12.2.12.2 通信线路径路图2.12.2.12.3 电缆芯线分配图2.12.2.12.4 光、电缆系统图2.12.2.12.5 光、电缆管道平纵断面图2.12.2.12.6 电缆充气维护系统图2.12.2.12.7 重要房屋（调度所、通信及会议机械室、站调楼、信号楼、运转室等）通信竣工图2.12.2.12.7.1平面布置图2.12.2.12.7.2回线径路图2.12.2.12.7.3引入架、试验架塞孔分配图2.12.2.12.7.4中间配线柜（架）端子板分配图2.12.2.12.7.5配线（含电源）图2.12.2.12.8 电话集中机盘面布置图2.12.2.12.9 扩音设备系统图2.12.2.12.10 共用天线电视、闭路电视监视系统图2.12.2.12.11 大型房屋室内通信系统图2.12.2.12.12 大型房屋室内通信设备布置、配线及沟、槽、管、洞图2.12.2.12.13 各种管理信息系统设备平面布置及配线图2.12.2.12.14 铁路专用通信回线径路图2.12.2.12.15 光、电数字系统回线径路图2.12.2.12.16 音频配线架端子板分配图2.12.2.13 无线通信竣工图2.12.2.13.1 无线列调组织系统图2.12.2.13.2 无线列调车站设备平面布置图2.12.2.13.3 无线列调车站设备配线图2.12.2.13.4 无线列调车站设备安装图2.12.2.13.5 无线列调机车设备平面布置图2.12.2.13.6 无线列调机车设备配线图2.12.2.13.7 无线列调机车设备安装图2.12.2.13.8 无线列调中继器、区间设备平面布置图2.12.2.13.9 无线列调车站电台场强覆盖示意图2.12.2.13.10 漏泄电缆、中继器、功分器接续及安装图2.12.2.13.11 站场无线通信组织系统图2.12.2.13.12 站场无线通信设备平面布置及安装图2.12.2.13.13 站场无线通信固定天线安装图2.12.2.13.14 无线检修所设备平面布置及沟、槽、管、洞图2.12.2.13.15 重要房屋、无线设备安装及配线图2.12.2.13.16 集群通信组织系统图2.12.2.13.17 集群通信设备平面布置及配线图2.12.2.13.18 微波传输系统图2.12.2.13.19 微波传输径路平、纵断面图2.12.2.13.20 微波通信设备平面布置及配线图2.12.2.13.21 微波铁塔位置图2.12.2.13.22 卫星通信系统图2.12.2.13.23 卫星通信设备平面布置及配线图2.12.2.13.24 各天线布置、安装、防雷及接地装置图2.12.2.14 车站客运管理信息系统竣工图2.12.2.14.1 列车到发通告系统图2.12.2.14.2 客运广播系统图2.12.2.14.3 旅客引导显示系统图2.12.2.14.4 旅客闻讯系统图2.12.2.14.5 综合显示屏系统图2.12.2.14.6 电视监测系统图2.12.2.14.7 电子客票（软票）售票及预订系统图2.12.2.14.8 自动识别检票系统图2.12.2.14.9 发送行包检斤、制票系统图2.12.2.14.10 到达行包查询管理系统图2.12.2.14.11 中转行包管理系统图2.12.2.14.12 计划、统计信息系统图2.12.2.14.13 人事、劳资信息系统图2.12.2.14.14 财务管理信息系统图2.12.2.14.15 车站综合管理信息系统图2.12.2.14.16 其他业务管理信息系统图2.12.2.14.17 N区N层客运管理信息系统沟、槽、管、洞图2.12.2.14.18 N区N层客运管理信息系统平面布置图2.12.2.14.19 N区N层通信管线图2.12.2.14.20 N区N层火灾自动报警监视系统2.12.2.14.21 通信设备管线图2.12.2.14.22 高架候车厅客运管理信息沟、槽、管、洞图2.12.2.14.23 高架候车厅客运管理信息系统平面布置图2.12.2.14.24 高架候车通信管线图2.12.2.14.25 高架火灾自动报警监视系统及通信设备管线图2.12.2.14.26 车站配合工程通信管线图2.12.2.14.27 各系统配线图2.13 信号2.13.1 表格2.13.1.1 信号工程竣工数量表（建交一16）2.13.1.2 信号设备数量表2.13.1.3 联锁表2.13.1.4 继电集中联锁组合排列表和零散组合类型表2.13.1.5 计算机联锁接口电路组合排列表及零散组合类型表2.13.2 竣工图2.13.2.1 电锁器联锁竣工图2.13.2.1.1 信号设备平面布置图及联锁图2.13.2.1.2 信号室内设备布置示意图2.13.2.1.3 控制台盘面示意图2.13.2.1.4 电路图2.13.2.1.5 室内配线图2.13.2.1.6 室外配线图2.13.2.1.7 非标准设备安装图2.13.2.2 电气集中联锁竣工图2.13.2.2.1 信号设备平面布置图2.13.2.2.2 室内信号设备布置示意图2.13.2.2.3 双线轨道电路图2.13.2.2.4 电缆网络图2.13.2.2.5 室外电缆布置及防护示意图2.13.2.2.6 室内配线图2.13.2.2.7 室外配线图2.13.2.2.8 信号显示关系图2.13.2.2.9 非标准设备安装图2.13.2.2.10 继电集中联锁还应附加：2.13.2.2.10.1 控制台、表示盘及其他盘面布置图2.13.2.2.10.2 组合连结图2.13.2.2.10.3 电路图2.13.2.2.10.4 继电集中与各种设备结合电路图2.13.2.2.11 计算机联锁竣工图还应附加：2.13.2.2.11.1 控制台、表示盘（或CRT）及其他盘面布置图2.13.2.2.11.2 计算机联锁系统结构图2.13.2.2.11.3 计算机联锁系统设备配置示意图2.13.2.2.11.4 输入、输出接口电路图2.13.2.2.11.5 计算机联锁系统防雷设备示意图2.13.2.2.11.6 计算机联锁电源系统配置示意图2.13.2.3 驼峰信号竣工图2.13.2.3.1 驼峰信号设备（含调速设备）平面布置图2.13.2.3.2 室内信号设备布置示意图2.13.2.3.3 驼峰控制台盘面布置示意图2.13.2.3.4 进路控制、溜放速度控制等系统结构图2.13.2.3.5 动力设备、风（油）管路等设备布置示意图2.13.2.3.6 接口电路及联系电路图2.13.2.3.7 电缆网络图2.13.2.3.8 室外电缆布置及防护示意图2.13.2.3.9 室内、室外配线图2.13.2.3.10 非标准设备安装图2.13.2.3.11 驼峰信号电源系统配置示意图2.13.2.4 区间信号竣工图2.13.2.4.1 区间信号平面布置图（含道口信号）2.13.2.4.2 区间电缆径路及防护示意图2.13.2.4.3 电路图2.13.2.4.4 配线图2.13.2.4.5 非标准设备安装图2.13.2.5 调度集中或调度监督竣工图：2.13.2.5.1 调度集中或调度监督系统结构图2.13.2.5.2 调度所室内设备布置示意图2.13.2.5.3 调度区段按序列排列站形图2.13.2.5.4 调度所表示盘面与操纵箱盘面布置图2.13.2.5.5 编码图2.13.2.5.6 分机与电气集中（或计算机联锁）结合电路图2.13.2.5.7 自动闭塞检测系统图2.13.2.5.8 非标准电路图2.13.2.5.9 配线图2.13.2.5.10 非标准设备安装图2.13.2.6 其他信号设备竣工图2.13.2.6.1 道口信号设备布置图2.13.2.6.2 隧道防护信号设备布置图2.13.2.6.3 信号检修、测试设备室内布置示意图2.13.2.6.4 机车信号检修、测试设备室内布置示意图2.13.2.6.5 电路图2.13.2.6.6 配线图2.13.2.6.7 非标准设备安装图2.14 电力2.14.1 表格2.14.1.1 电力工程竣工数量表（建交一16）2.14.1.2 送电线路数量表（建交一22）2.14.1.3 配电线路数量表（建交一23）2.14.1.4 电力设备数量表2.14.1.5 导线安装曲线或安装表2.14.2 竣工图2.14.2.1 发、变、配电所竣工图2.14.2.1.1 总平面布置图2.14.2.1.2 电气主接线图2.14.2.1.3 室内设备平面布置图2.14.2.1.4 室内设备布置断面图2.14.2.1.5 室外变、配电设备平面布置图2.14.2.1.6 室外变、配电设备布置断面图2.14.2.1.7 设备基础平面布置图2.14.2.1.8 架构组装图及零部件图2.14.2.1.9 二次接线图2.14.2.1.10 端子排接线图2.14.2.1.11 屏面布置图2.14.2.1.12 自动化装置配置图2.14.2.1.13 所用电交直流系统图2.14.2.1.14 电缆布置及电缆清册图2.14.2.1.15 照明及动力配线图2.14.2.1.16 防雷保护、接地图2.14.2.1.17 电力调度中心平面布置图2.14.2.1.18 远动系统图2.14.2.1.19 远动装置外部接线图2.14.2.1.20 远动装置端子排接线图2.14.2.1.21 远动装置接地图2.14.2.1.22 电力调度中心用电系统图2.14.2.2 站内电力线路竣工图2.14.2.2.1 线路平面图2.14.2.2.2 线路供电系统图2.14.2.2.3 复杂地段电缆敷设图2.14.2.2.4 非标准杆塔、灯塔、灯桥图2.14.2.2.5 室外开关箱图2.14.2.2.6 站场照明控制系统图2.14.2.3 供电线路（电源、贯通线路及区间其他高压电力线路）2.14.2.3.1 线路平面图2.14.2.3.2 复杂地段断面图2.14.2.3.3 复杂地段电缆敷设图2.14.2.3.4 非标准杆塔图2.14.2.3.5 设备安装图2.14.2.3.6 防雷保护、接地图2.14.2.4 动力配线竣工图2.14.2.4.1 平面布置图2.14.2.4.2 配电系统图2.14.2.4.3 复杂动力设备电气主接线及控制接线图2.14.2.4.4 设备安装图2.14.2.4.5 防雷保护、接地图2.14.2.5 室内、外照明（不含超高层建筑）2.14.2.5.1 平面布置图2.14.2.5.2 配电系统图及控制接线图2.14.2.5.3 防雷保护、接地图2.14.2.6 自动控制竣工图2.14.2.6.1 控制室平面布置图2.14.2.6.2 配电系统图2.14.2.6.3 控制系统图或框图2.14.2.6.4 控制设备外部接线图2.14.2.6.5 控制系统接地图2.15 电气化2.15.1 表格2.15.1.1 电气化设备表（建交一20）2.15.1.2 接触网工程数量表（建交一21）2.15.1.3 送电线路数量表（建交一22）2.15.1.4 配电线路数量表（建交一23）2.15.1.5 电缆清册2.15.2 竣工图2.15.2.1 牵引变电所、开闭所、分区亭、电力调度所竣工图2.15.2.1.1 主接线图2.15.2.1.2 总平面布置图（含绿化）2.15.2.1.3 生产房屋平面布置图2.15.2.1.4 生产房屋设备及网栅布置图2.15.2.1.5 生产房屋母线布置图2.15.2.1.6 间隔断面图2.15.2.1.7 设备安装图2.15.2.1.8 防雷与接地平面布置图2.15.2.1.9 生产房屋预埋件位置图2.15.2.1.10 交直流自用电系统图2.15.2.1.11 二次回路接线图2.15.2.1.12 盘面布置图及控制盘面布置图2.15.2.1.13 主控制室配电盘布置及小母线配置图2.15.2.1.14 端子排接线图2.15.2.1.15 断路器机构箱安装接线图2.15.2.1.16 动力照明图2.15.2.1.17 电力敷设图2.15.2.1.18 基础平面布置图2.15.2.1.19 架构组装图及零部件图2.15.2.1.20 调度所平面布置及远动装置接地系统图2.15.2.1.21 远动范围图2.15.2.1.22 调度所所用电系统图2.15.2.1.23 远动装置系统图2.15.2.1.24 远动装置外部接线图2.15.2.1.25 调度盘、台面布置图2.15.2.1.26 电源盘盘面布置图2.15.2.1.27 远动装置安装图及房屋预埋件位置图2.15.2.1.28 远动装置、调度盘、台端子排接线图2.15.2.2 接触网竣工图2.15.2.2.1 站场接触网平面布置图2.15.2.2.2 区间接触网平面布置图2.15.2.2.3 隧道内悬挂平面布置图2.15.2.2.4 供电线、回流线、捷接线、正馈线、保护线平面布置图2.15.2.2.5 导线安装曲线2.15.2.2.6 设备安装图2.15.2.2.7 各类支柱安装图2.15.2.2.8 隧道内及下承式桁梁桥内悬挂安装图2.15.2.2.9 桥梁等大型建筑物上支柱安装图2.15.2.2.10 大型建筑物防护网栅图2.15.2.2.11 供电分段示意图2.15.2.2.12 非标准零件及基础图2.15.2.2.13 其他个别设计的竣工图2.15.2.3 供电段竣工图2.15.2.3.1 供电段平面布置图（含绿化）2.15.2.3.2 生产房屋设备平面布置图2.15.2.3.3 办公及辅助房屋平面布置图2.15.2.3.4 设备基础图2.15.2.3.5 房屋预埋件位置图2.15.2.3.6 段内管线综合图2.15.2.3.7 设备安装图2.15.2.3.8 专用设备图2.15.2.4 电力线路影响电气化铁路处理有关竣工图2.16 房屋建筑2.16.1 表格2.16.1.1 房屋总清册（建交一17）2.16.1.2 站场暧通空调卫生消防设备表（建交一26）2.16.1.3 房屋工点表2.16.1.4 站场设备构筑物表2.16.1.5 站场设备数量表2.16.1.6 站场暧通空调卫生消防设备工点表2.16.2 竣工图2.16.2.1 房屋总平面布置图2.16.2.1.1 各站房屋布置图2.16.2.1.2 生活区房屋布置图2.16.2.1.3 管线综合图（范围较大、房屋数量较多的生活区附）2.16.2.2 房屋、站场设备构筑物竣工图2.16.2.2.1 建筑平面图2.16.2.2.2 建筑立面图、剖面图2.16.2.2.3 建筑详图2.16.2.2.4 结构布置图2.16.2.2.5 构件详图，节点构造详图，基础详图2.16.2.3 暧通空调卫生消防设备竣工图2.16.2.3.1 室外热网布置图2.16.2.3.2 采暧锅炉房竣工图2.16.2.3.3 室内采暧、通风、空调、制冷、给水、排水、热水供应、消防、燃气等竣工图2.17 环境保护与水土保持2.17.1 环境保护与水土保持工程明细表2.17.2 环境保护与水土保持工程竣工图（分别编入各专业工程竣工图册内）2.18 铁路用地2.18.1 表格2.18.1.1 铁路用地（含征用、划拨、回收等）、青苗补偿和拆除建筑物、构筑物补偿清册（建交一6）2.18.1.2 铁路用地界桩表（应与用地平面图上的地界、数量一致，建交一7）2.18.1.3 铁路用地、拆迁及各项补偿结案表（建交一27）2.18.1.4 铁路建设补充耕地及交纳开垦费清册（建交一28）及有关协议证件2.18.1.5 铁路用地的耕地占用税证明或免税通知单2.18.1.6 收（付）款凭证2.18.1.7 铁路用地申请报告和各级地方政府历年批准征用土地文件，装订成册、并编印清单2.18.2 铁路用地总平面图（包括线路、住宅、站场房屋、给排水管道、水塔、工厂、采石厂等用地范围及地界标桩位置）及底图，竣工图上必须盖有地方政府图章。
