变电站设计原始资料
220-110-10kv变电站的设计
220-110-10kv变电站的设计1 主接线的选择1.1原始资料分析变电所规模及其性质：1. 电压等级 220/110/10 kV2. 线路回数 220kV 出线6回（其中备用2回）110kV 出线8回（其中备用2回）10kV 出线10回（其中备用2回）区域变电所建成后与110kV 和220kV 电网相连，并供给近区用户供电。
3．归算到220kV 侧系统参数（B S =100MVA,UB=230kV ）220kV 侧电源近似为无穷大系统，归算至本所220kV 母线侧阻抗为0.015(B S =100MVA)4．归算到110kV 侧系统参数（B S =100MVA,UB=115kV ）110kV 侧电源容量为500MVA ，归算至本所110kV 母线侧阻抗为0.36(B S =100MVA) 5．110kV 侧负荷情况：110kV 侧有两回出线供给远方大型冶炼厂，其容量为75000kVA ，其他作为一些地区变电所进线，最小负荷与最大负荷之比为0.65。
6．10kV 侧负荷情况：10kV 侧总负荷为38000kVA ，ⅠⅡ类用户占60%，最大一回出线负荷为4000kVA ，最小负荷与最大负荷之比为0.65。
7. 各级电压侧功率因数和最大负荷利用小时数为：220kV 侧 90.0cos =ϕ 4200max =T 小时/年 110kV 侧 85.0cos =ϕ 4500max =T 小时/年 10kV 侧 85.0cos =ϕ 4300max =T 小时/年 8. 220kV 和110kV 侧出线主保护为瞬时动作，后备保护时间为0.15s ，10kV 出线过流保护时间为2s ,断路器燃弧时间按0.05s 考虑。
9． 该地区最热月平均温度为28℃，年平均气温16℃，绝对最高气温为40℃，土壤温度为18℃。
1.2方案议定各种接线方式的优缺点分析：1、单母线接线单母线接线虽然接线简单清晰、设备少、操作方便，便于扩建和采用成套配电装置等优点，但是不够灵活可靠，任一元件（母线及母线隔离开关）等故障或检修时，均需使整个配电装置停电。
35kv企业变电所电气部分设计
任务书一、设计内容要求设计一35KV变电所的电气部分二、原始资料1、某企业为保证供电需求，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。
2、距本变电所7Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1080MVA 。
3、待设计的变电所10KV无电源。
4、本变电所10KV母线到各个车间（共有8个车间）均用电缆供电，其中一车间和二车间为一类负荷，其余为三类负荷，Tmax=400h ，各馈线负荷如表1—1（表1—1）5、所用电的主要负荷见表1—2（表1—2）6、环境条件（1）当地最热月平均最高温度29.9°c，极端最低温度-5.9°c，最热月地面0.8m处土壤平均26.7°c ，电缆出线净距100mm。
（2）当地海拔高度507.4m。
雷暴日数36.9日/年：无空气污染，变电所地处在P≤500m·Ω的黄土上。
三、设计任务1 、设计本变电所的主电路，论证设计方案是最佳方案，选择主变压器的容量和台数；2 、设计本变电所的自用电路，选择自用变压器的容量和台数；3 、计算短路电流；4、选择导体及电气设备。
四、设计成果1 、设计说明书和计算书各一份2 、主电路图一份五、主要参考资料1、水利电力部西北电力设计院编。
电力工程电气设计手册（第一册）。
北京：中国水利电力出版社。
1989.122、周问俊主编。
电气设备实用手册。
北京:中国水利水电出版社，19993、陈化钢主编。
企业供配电。
北京：中国水利水电出版社，2003.94、电力专业相关教材和其它相关电气手册和规定1电气主接线设计方案1.1电气主接线概述为满足生产需要，变电站中安装有各种电气设备，并依照相应的技术要求连接起来。
把变电站、断路器等按预期生产流程连成的电路，称为电气主接线。
电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。
220kV变电站电气一次部分设计设计
《发电厂电气部分》课程设计220kV变电站电气一次部分设计指导老师：学院名称：工程学院专业班级：目录变电站电气一次部分设计说明书 (4)一、原始资料 (4)二、电气主接线设计 (5)2.1电气主接线的概述 (5)2.2电气主接线的基本要求 (5)2.3电气主接线设计的原则 (5)2.4方案预定 (5)2.5方案选择 (5)2.6电气主接线图 (6)三、主变的选择 (7)3.1主变压器的选择原则 (7)3.2主变压器容量的确定 (9)四、站用电设计 (10)4.1站用变压器的选择 (10)4.2站用电接线 (10)五、高压电气设备选择 (11)5.1高压断路器的选择及校验 (11)5.2隔离开关的选择与校验 (12)5.3电流，电压互感器的选择及校验 (13)5.4高压熔断器的选择及校验 (15)5.5母线选择及校验 (16)六、防雷及过电压保护装置设计 (17)6.1变电站直击雷防护 (18)6.2侵入波过电压防护 (18)6.3进线段保护 (18)6.4接地装置设计 (18)变电站电气一次部分设计计算书 (20)一、负荷计算 (20)二、短路电流计算 (20)三、电气设备选择及校验计算 (24)3.1断路器的选择 (24)3.2隔离开关的选择 (31)3.3电流互感器的选择 (33)3.4电压互感器的选择 (35)3.5高压熔断器的选择 (36)3.6母线的选择 (36)四、防雷保护计算 (39)4.1 避雷针的选择 (39)4.2 避雷器的选择 (41)4.3 接地电阻 (42)变电站电气一次部分设计说明书一、原始资料220kV地区变电站电气一次部分设计原始资料一、地区电网的特点本地区变电站通过三回线（架空线50km）从系统获取电能，（每回架空线的单位长度等值电抗=0.5欧/km）二、建站规模（1）变电站类型：220kV变电工程（2）电压等级：220kV 、110kV、35kV三、环境条件变电所位于某城市，地势平坦，交通便利，空气较清洁，区平均海拔300米，最高气温36℃，最低气温-18℃，年平均雷电日45日/年，土壤电阻率高达800 .M四、电气主接线要求尽量考虑设置熔冰措施五、短路阻抗系统作无穷大电源考虑电气主接线设计二、电气主接线设计2.1电气主接线的概述电气主接线是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。

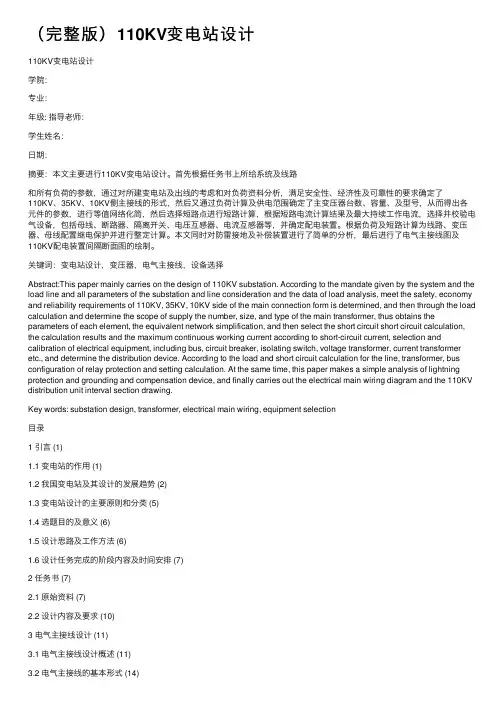

（完整版）110KV变电站设计
（完整版）110KV变电站设计110KV变电站设计学院：专业：年级: 指导⽼师：学⽣姓名：⽇期：摘要：本⽂主要进⾏110KV变电站设计。
⾸先根据任务书上所给系统及线路和所有负荷的参数，通过对所建变电站及出线的考虑和对负荷资料分析，满⾜安全性、经济性及可靠性的要求确定了110KV、35KV、10KV侧主接线的形式，然后⼜通过负荷计算及供电范围确定了主变压器台数、容量、及型号，从⽽得出各元件的参数，进⾏等值⽹络化简，然后选择短路点进⾏短路计算，根据短路电流计算结果及最⼤持续⼯作电流，选择并校验电⽓设备，包括母线、断路器、隔离开关、电压互感器、电流互感器等，并确定配电装置。
根据负荷及短路计算为线路、变压器、母线配置继电保护并进⾏整定计算。
本⽂同时对防雷接地及补偿装置进⾏了简单的分析，最后进⾏了电⽓主接线图及110KV配电装置间隔断⾯图的绘制。
关键词：变电站设计，变压器，电⽓主接线，设备选择Abstract:This paper mainly carries on the design of 110KV substation. According to the mandate given by the system and the load line and all parameters of the substation and line consideration and the data of load analysis, meet the safety, economy and reliability requirements of 110KV, 35KV, 10KV side of the main connection form is determined, and then through the load calculation and determine the scope of supply the number, size, and type of the main transformer, thus obtains the parameters of each element, the equivalent network simplification, and then select the short circuit short circuit calculation, the calculation results and the maximum continuous working current according to short-circuit current, selection and calibration of electrical equipment, including bus, circuit breaker, isolating switch, voltage transformer, current transformer etc., and determine the distribution device. According to the load and short circuit calculation for the line, transformer, bus configuration of relay protection and setting calculation. At the same time, this paper makes a simple analysis of lightning protection and grounding and compensation device, and finally carries out the electrical main wiring diagram and the 110KV distribution unit interval section drawing.Key words: substation design, transformer, electrical main wiring, equipment selection⽬录1 引⾔ (1)1.1 变电站的作⽤ (1)1.2 我国变电站及其设计的发展趋势 (2)1.3 变电站设计的主要原则和分类 (5)1.4 选题⽬的及意义 (6)1.5 设计思路及⼯作⽅法 (6)1.6 设计任务完成的阶段内容及时间安排 (7)2 任务书 (7)2.1 原始资料 (7)2.2 设计内容及要求 (10)3 电⽓主接线设计 (11)3.1 电⽓主接线设计概述 (11)3.2 电⽓主接线的基本形式 (14)3.3 电⽓主接线选择 (14)4 变电站主变压器选择 (18)4.1 主变压器的选择 (19)4.2 主变压器选择结果 (21)5 短路电流计算 (22)5.1 短路的危害 (22)5.2 短路电流计算的⽬的 (22)5.3 短路电流计算⽅法 (22)5.4 短路电流计算 (23)5.4.1 110kv侧母线短路计算 (25)5.4.2 35kv侧母线短路计算 (27)5.4.3 10kv侧母线短路计算 (28)6 电⽓设备的选择 (31)6.1 导体的选择和校验 (31)6.1.1 110kv母线选择及校验 (32)6.1.2 35kv母线选择及校验 (33)6.1.3 10kv母线选择及校验 (34)6.2 断路器和隔离开关的选择及校验 (35)6.2.1 110kv侧断路器及隔离开关的选择及校验 (36) 6.2.2 35kv侧断路器及隔离开关的选择及校验 (38) 6.2.3 10kv侧断路器及隔离开关的选择及校验 (40) 6.3 电压互感器和电流互感器的选择 (42)6.3.1 电流互感器的选择 (42)6.3.2 电压互感器的选择 (44)7 继电保护的配置 (46)7.1 继电保护的基本知识 (46)7.2 110kv线路的继电保护配置及整定计算 (53) 7.2.1 110kV线路继电保护配置 (53)7.2.2 110kV线路继电保护整定计算 (53)7.3 变压器的继电保护及整定计算 (58)7.3.1 变压器的继电保护 (58)7.3.2变压器的继电保护整定计算 (59)7.4 母线保护 (61)7.5 备⾃投和⾃动重合闸的设置 (63)7.5.1 备⽤电源⾃动投⼊装置的含义和作⽤ (63)7.5.2 ⾃动重合闸装置 (63)8 防雷与接地⽅案的设计 (64)防雷概述 (64)1.1雷电的成因及危害 (64)1.2直击雷的成因及危害 (64)1.3感应雷的成因及危害 (64)防雷设计原则 (65)8.1 防雷保护 (65)8.2 接地装置的设计 (66)9 配电装置 (67)9.1 配电装置概述 (67)9.2 配电装置类型 (68)9.3 对配电装置的基本要求和设计步骤 (68)9.4 屋内配电装置 (69)9.5 屋外配电装置 (69)10 结束语 (70)参考⽂献 (72)致谢 (73)附录 (74)附录⼀电⽓主接线图 (74)附录⼆110KV屋外普通中型单母线分段接线的进出线间隔断⾯图 (75)1 引⾔1.1 变电站的作⽤⼀、变电站在电⼒系统中的地位电⼒系统是由变压器、输电线路、⽤电设备组成的⽹络，它包括通过电的或机械的⽅式连接在⽹络中的所有设备。
220kv变电站电气部分设计说明书
220kv变电站电气部分设计说明书第1章原始资料分析1、建设规模：该电力系统需建一座220kv降压变电站，建成后与110kv和220kv电网相连，规划装设两台容量为120MVA主变压器。
该所有220kv、110kv和10kv三个电压等级，220kv侧出线6回，110kv侧出线8回，10kv侧出线12回。
根据建厂规模，对本电所的电气主接线进行设计，确定2～3种方案，进行技术和经济比较，确定最佳方案。
2、该地区负荷情况：110kv有两回出线供给远方大型冶铁厂，其容量为40MVA，10kv侧总负荷为30MVA。
根据负荷情况，确定主变压器台数及容量。
3、各级电压侧功率因数和最大负荷利用小时数为：220kv侧 T=3800小时/年110kv侧 T=4200小时/年10kv侧 T=4500小时/年根据最大负荷利用小时，可查表得出导体经济电流密度，进而按经济电流密度进行母线截面的选择。
4、系统阻抗：220kv侧电源近似为无穷大容量系统，归算至本所220kv母线为0.16（S=100MVA），110kv侧电源侧容量为1000MVA，归算至本所110kv母线侧阻抗0.32（S=100MVA），10kv侧无电源。
计算短路电流，对主要电气设备和导体进行选择。
5、该地区最热平均温度为28度，年平均气温16度，绝对最高温度为40度，土壤温度为18度海拔153米。
根据以上数据对导体及母线进行选择。
6、该变电所位于市郊荒土地上，地势平坦，交通便利，环境污染小。
根据变电所配电系统和配电装置的设计原则，对配电所进行高压配电系统设计，接近负荷中心，则要求供电的可靠性，调度的灵活性更高，有10kv电压送电，该负荷侧可采用双回路供电。
第2章电气主接线的设计电气主接线又称为一次接线或电气主系统，代表了发电厂和变电所电气部分的主体结构，直接影响着配电装置的布置、继电保护配置、自动装置和控制方式的选择，对运行的可靠性、灵活性和经济性起决定性的作用。
220KV 110KV 35KV 变电站 系统设计 (电气专业可做课程设计)
220/110/35KV 变电所及综合自动化方案设计
不间断供电，两段母线同时故障的机率极小，可以不予考虑。 2.2.2 方案Ⅱ：（见图 2-2） 分析：考虑 220KV 本期只有两条进线及本所只有两台主变压器，所以方案Ⅱ在 220KV 高压侧采用“单母线分段接线”， 采用“单母线分段接线”虽然使用断路
供电可靠性是所用电的首要保证，在本供电系统中所用电应为 0 级用户。 结合其供电电压及其容量，可将一台所用变压器引接于 35KVⅠ段母线上，另一 台所用变压器引接于 35KVⅡ段母线上。两所用电源采用明备用方式，并且装设 备用电源自动投入装置来保证其可靠性。
9
220/110/35KV 变电所及综合自动化方案设计
2.1.4 调压方式：根据地区及负荷的要求，变压器选择有载调压方式。
根据以上原则，查阅有关资料，选择的主变压器技术数据如下：
型号 容量 容量比 额定电压
联结组标号
高压 中压 低压
SFPSZ7 -120000 / 220 120 MVA
120/120/120 220±8×1.25%
121 38.5 YN，yn0,d11
2
损耗 空载电流
阻抗电压
220/110/35KV 变电所及综合自动化方案设计
空载
144 KW
负载
480 KW
0.9 %
高-中
14 %
高-低
24 %
中-低
9%
2.2 电气主接线方案的拟定
2.2.1 方案Ⅰ：（见图 2-1）
图 2-1 分析：因本 220KV 变电所不仅供本地区的负荷，还降压到 110KV 向另一终端变 电所转供大量的负荷，所以方案Ⅰ在 220KV 高压侧采用“双母线带旁路接线”， 它具有供电可靠、检修方便、调度灵活及便于扩建等优点。110KV 侧采用“双母 线接线”。35KV 侧采用“单母线分段带旁路接线”，便于分段检修母线及各出线 断路器。当一段母线发生故障时，自动装置将分段断路器跳开，保证正常母线
电力系统继电保护与自动化毕业设计题目
电力系统继电保护与自动化毕业设计题目变电站电气主系统毕业设计题目1一、题目XZ市郊110kV变电站设计二、原始资料(一) 变电站性质及规模本变电站位于XZ市郊区, 向市区工业、生活及近郊区乡镇工业与农业顾客供电, 为新建变电站。
电压等级：110/10kV线路回数：110kV近期2回, 远景发展1回；10kV近期12回, 远景发展2回。
(二) 电力系统接线简图电力系统接线简图如图1-1所示。
图1-1 电力系统接线简图注: ①图中系统容量、系统阻抗均为最大运行方式旳数据。
②系统最小运行方式时,S1=1300MVA,XS1=0.65；SⅡ=150MVA,XSⅡ=0.8。
(三) 负荷资料负荷资料如表1-1所示。
(四) 所址地理位置及环境条件1.所址地理位置图（如图1-2所示）。
2.地形、地质、水文、气象等条件站址地区海拔高度500m, 地势平坦,地震烈度6度。
年最高气温＋40℃,年最低气温-20℃, 最热月平均最高温度+32℃, 最大复冰厚度10mm, 最大风速为25m/s, 土壤热阻率ρt=100℃·cm/W, 土壤温度20℃, 地下水位较低,水质良好, 无腐蚀性。
表1-1 负荷资料表注: 表中负荷为最大负荷值, 最小负荷为最大负荷旳70%, 负荷同步率取0.85～0.95。
.所址地理位置图（如图1-2所示）。
图1-2 所址地理位置图三、设计内容(一) 电气一次部分1.变电站总体分析；2.负荷分析计算与主变压器选择；3.电气主接线设计；4.短路电流计算及电气设备选择；5.配电装置及电气总平面布置设计；6.防雷保护设计(选作)。
(二) 控制部分变压器控制与信号回路设计。
四、设计成品1.设计阐明书一份（包括电气一次和变压器控制信号两部分）；2.图纸⑴电气一次部分1) 电气主接线图(#3图)；2) 电气总平面布置图(#3图)；3) 110kV配电装置进出线间隔断面图(#3图)；4) 避雷针平面布置及保护范围图(#3图, 选作)。
变电站设计论文
毕业设计（论文）任务书220kV变电站设计摘要本设计书主要介绍了220kV区域变电所电气一次部分的设计内容和设计方法。
设计的内容有220kV区域变电所的电气主接线的选择，主变压器、所用变压器的选择，母线、断路器和隔离刀闸的选择，互感器的配置，220kV、110kV、35kV线路的选择和短路电流的计算。
设计中还对主要高压电器设备进行了选择与计算，如断路器、隔离开关、电压互感器、电流互感器等。
此外还进行了防雷保护的设计和计算，提高了整个变电所的安全性。
关键词：变电站；主接线；变压器220kV substation designABSTRACTThe design of the book introduces the regional 220kV electrical substation design a part of the content and design. The design of the contents of the electrical substation 220kV main regional cable choice, the main transformer, the transformer used in the choice of bus, circuit breakers and isolation switch option, the configuration of transformer, 220kV, 110kV, 35kV line choice and short-circuit current calculations. The design of the main high pressure also had a choice of electrical equipment and computing, such as circuit breakers, isolating switches, voltage transformers, current transformers and so on. In addition, a lightning protection design and computing, increased the safety of the entire substation.Keywords: substation; main connection; transformer目录摘要 (3)ABSTRACT (4)第1章引言 (7)1.1 国内外现状和发展趋势 (7)1.2原始资料简要分析 (9)第2章电气主接线的设计 (10)2.1 电气主接线设计概述 (10)2.2 主接线的基本接线形式及其特点 (12)2.3 电气主接线的确定 (14)第3章主变压器的选择 (18)3.1 主变压器台数和容量的确定 (18)3.2 主变压器型式的选择 (20)3.3主变压器的选择结果 (21)第4章短路电流计算 (22)4.1 电路各元件参数标幺值的计算 (22)4.2 三相短路电流计算 (23)4.3 两相短路电流计算 (28)第5章导体和电气设备的选择 (30)5.1 断路器和隔离开关的选择 (31)5.2 电流互感器的选择 (41)5.3 电压互感器的选择 (48)5.4导体的选择与校验 (49)5.5互感器在主接线中的配置 (56)第6章高压配电系统及配电装置设计 (58)6.1 配电装置的要求 (58)6.2 配电装置的分类 (59)6.3 配电装置的应用 (59)6.4 配电装置的设计要求及步骤 (59)6.5 屋内配电装置的布置原则 (61)6.6 本设计中配电装置的确定 (62)第7章所用电的设计 (58)7.1 所用电源数量及容量 (64)7.2 所用电源引接方式 (65)第8章防雷和接地设计 (67)8.1 防雷设计 (67)8.2 接地设计 (73)第9章保护配置 (75)9.1 变压器的保护配置 (75)9.2 母线的保护配置 (76)第10章总结 (77)参考文献 (78)附录Ⅰ：外文文献原文 (79)第1章引言1.1 国内外现状和发展趋势数字化变电站技术发展现状和趋势以往制约数字化变电站发展的主要是IEC61850的应用不成熟，智能化一次设备技术不成熟，网络安全性存在一定隐患。
220kV变电站毕业设计原始资料
某220kV变电站设计原始资料1. 变电站总体设计根据电力系统规划需新建一座220kV区域变电所。
本设计变电站为三电压等级变电站，电压等级为220/110/10kV。
该所建成后与110kV和220kV电网相连,并供给近区用户供电。
本设计变电站地处市郊，在系统中处于环式主干网上，该变电站一旦停电，不但对本地区的工农业生产造成很大的影响，而且影响全系统的安全运行，所以系统对本所的运行要求程度较高.2。
变电站负荷数据① 220kV侧：出线6回(其中备用2回）。
② 110kV侧：出线10回（其中备用2回）。
110kV侧有两回出线供给远方大型工厂(属Ⅰ类负荷），其容量为52000kVA,其他作为一些地区变电所进线，其他地区变电所进线输送总负荷58MW，其中Ⅰ、Ⅱ类用户占60％。
负荷功率因数取0.85,负荷同时率取0.9；年最大负荷利用小时数均为5000小时/年；网损率为6%。
③10kV侧：出线12回（其中备用2回）。
10kV侧总负荷为22000kW，其中Ⅰ、Ⅱ类用户占40％，最大一回出线负荷为4000kW。
负荷功率因数取0。
8;负荷同时率取0。
85；年最大负荷利用小时数均为4500小时/年；网损率为8％。
④站用负荷为80kW，cosφ=0.86；负荷同时率取0。
85⑤本设计变电站年负荷增长率为5%，变电站总负荷考虑五年发展规划。
3. 变电站地理环境：该变电所位于市郊生荒土地上，地势平坦、交通便利、环境污染小。
站址标高在50年一遇的洪水位以上,地震烈度为6度以下。
该地区最热月平均温度为28℃，年平均气温16℃，绝对最高气温为40℃，土壤温度为18℃，海拔153m。
当地雷暴日T=35.1日/年。
4. 系统阻抗:220kV侧电源近似为无穷大系统,归算至本所220kV母线侧阻抗为0。
021（Sj=100MVA）；110kV 侧电源容量为550MVA，归算至本所110kV母线侧阻抗为0.25（Sj=100MVA）；10kV侧没有电源。
220KV降压变电所设计
摘要本设计是220KV降压变电站设计。
主要包括系统情况及负荷说明，主变压器的选择，电气主接线方案的选择，短路电流计算，高压电气设备的选择，各种电器和导线的选择计算，同时对所选择的电气设备进行动稳定和热稳定校验，判断是否满足要求。
本设计涉及到发电厂电气部分、电力系统分析等专业知识，并参考了相关的电气设计和设备手册。
总体来说，本设计是对电力系统及其发电厂电气部分专业所学课程的综合和运用能力的一次考察。
关键词：变电站、主变压器、电气主接线、电气设备第一章内容提要一、变电站原始资料：1、所址概况：位于喀什市郊区，城市工农业，发展较快。
变电所有两回220KV出线，分别与电力系统和一所发电厂相连。
2、自然条件：所区地势较平坦，交通方便，有铁路公路经过本所附近。
最高气温+30°C，最低气温-25°C，最高月平均温度25°C，年平均温度+10°，最大风速20m/s,覆冰厚度5mm，地震烈度< 6级，土壤电阻率< 500Ω.m ；雷电日30；周围环境较清洁、化工厂对本所影响不大；冻土深度1.5；主导风向、夏南、冬西北。
3、负荷资料：（1）110KV侧，16回出线，最大综合负荷256MW，功率因数cosΦ=0.85，年最大负荷利用小（2）10kv侧，20回出线，综合最大负荷为50MW，功率因数cosΦ=0.88，年最大负荷利用小4、系统图：二、设计任务：1、选择主变压器的容量、台数、型号、参数。
2、进行经济、技术比较、选择电气主接线方案。
3、计算电路电流，选择电气设备；4、全所平面总布置；5、继电保护规划；6、防雷保护；三、成品要求：1、说明书，计算书各一本；2、图纸；（1）主接线图；（2）全所总平面布置图；（3）配电装置断面图；（4）防雷保护图；（5）继电保护规划图。
第二章变压器的选择2.1 主变压器台数的确定该变电站一、二类负荷占总负荷的70%以上，为保证供电可靠性，变电站装设两台主变压器。
发电厂电气部分110KV变电站课程设计
发电厂电气部分110KV变电站课程设计I二、设计原始资料1、电力系统接线及参数如图1所示，待设计的变电站为丙变电站，是一个110系统的枢纽变电站。
2、待设计的变电站的电压等级为：110kV、35kV、10kV。
5～10年规划负荷如下：2.1 35kV电压级：架空出线6回，每回出线最大输送功率5MW，送电距离30km，功率因数,Ⅰ、Ⅱ类负荷所占比例为60％. 负荷同时率取0。
9。
2.2 10kV电压级：架空出线10回，每回架空出线最大输送功率2MW，送电距离6km，功率因数:cosΦ=0.8。
,Ⅰ、Ⅱ类负荷所占比例为70％.负荷同时率取0.9。
3、自然条件：站址为农田，土质为黏土，土壤电阻率ρ=60m海拔高度.处于Ⅳ类气象区。
4、各电压级进出线方向110kV进线为同一方向进线；35kV出线为两个方向出线；10kV出线为多方向出线。
5、各电压级母线后备保护的动作时间：10kV母线1s；35kV母线2s；110kV母线3s。
6、依据负荷曲线，变电站最大负荷利用小时数。
7、电力系统直流分量电流衰减时间常数，（冲击系数）。
8、系统运行方式：最大运行方式为发电厂机组全部投入，变电站110kV为4回进线、最小运行方式为每个电厂停一台发电机，变电站110kV各发电厂只有一回进线。
此表装订在报告（论文）的前面。
摘要本摘要主要进行110KV变电站设计。
首先根据任务书上所给系统及线路和所有负荷的参数，通过对所建变电站及出线的考虑和对负荷资料分析，满足安全性、经济性及可靠性的要求确定了110KV、35KV、10KV侧主接线的形式，然后又通过负荷计算及供电范围确定了主变压器台数、容量、及型号，从而得出各元件的参数，进行等值网络化简，然后选择短路点进行短路计算，根据短路电流计算结果及最大持续工作电流，选择并校验电气设备，包括母线、断路器、隔离开关，并确定配电装置。
根据负荷及短路计算为线路、变压器、母线配置继电保护并进行整定计算。
35KV变电站毕业设计论文[[完整版]]
![35KV变电站毕业设计论文[[完整版]]](https://img.taocdn.com/s3/m/0f31631fbd64783e09122bcc.png)
35kV变电站设计原始数据本次设计的变电站为一座35kV降压变电站，以10kV给各农网供电，距离本变电站15km和10km处各有一个系统变电所，由这两个变电所用35kV双回架空线路向待设计的变电站供电，在最大运行方式下，待设计的变电站高压母线上的短路功率为1500MVA。
本变电站有8回10kV架空出线，每回架空线路的最大输送功率为1800kVA；其中#1出线和#2出线为Ⅰ类负荷，其余为Ⅱ类负荷及Ⅲ类负荷，Tmax=4000h,cos φ=0.85。
环境条件：年最高温度42℃；年最低温度-5℃；年平均气温25℃；海拔高度150m；土质为粘土；雷暴日数为30日/年。
35KV变电站设计一、变电站负荷的计算及无功功率的补偿1.负荷计算的意义和目的所谓负荷计算，其实就是计算在正常时通过设备和导线的最大电流，有了这个才可以知道选择多大截面的导线、设备。
负荷计算是首要考虑的。
要考虑很多因素才能计算出较为准确的数值。
如果计算结果偏大，就会将大量的有色金属浪费，增加制作的成本。
如果计算结果偏小，就会使导线和设备运行的时候过载，影响设备的寿命，耗电也增大，会直接影响供电系统的稳定运行。
2.无功补偿的计算、设备选择2.1无功补偿的意义和计算电磁感应引用在许多的用电设备中。
在能量转换的过程中产生交变磁场，每个周期内释放、吸收的功率相等，这就是无功功率。
在电力系统中无功功率和有功功率都要平衡。
有功功率、无功功率、视在功率之间相互关联。
22=+S P QS——视在功率，kVAP——有功功率，kWQ——无功功率，kvar由上述可知，有功功率稳定的情况下，功率因数cosφ越小则需要的无功功率越大。
如果无功功率不通过电容器提供则必须从该传输系统提供，以满足电力线和变压器的容量需要增加的电力需求。
这不仅增加了投资的供给，降低了设备的利用率也将增加线路损耗。
为此对电力的国家规定：无功功率平衡要到位，用户应该提高用电功率因数的自然，设计和安装无功补偿设备，及时投入与它的负载和电压的基础上变更或切断，避免无功倒送回来。
110KV变电站设计参考
广西电力职业技术学院电力工程系毕业设计说明书题目110kV降压变电所电气一次部分初步设计专业发电厂及电力系统班级学号姓名指导教师（签名）（留空）年月日教研室主任（签名）年月日前言变电站是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，它直接影响整个电力系统的安全与经济运行然后将电能安全、可靠、经济的输送到每一个用电设备的场所。
110KV变电站属于高压网络，电气主接线是发电厂变电所的主要环节，电气主接线直关系着全厂电气设备的选择、是变电站电气部分投资大小的决定性因素。
首先，根据主接线的经济可靠、运行灵活的要求选择各个电压等级的接线方式来选择。
根据主变容量选择适合的变压器，主变压器的台数、容量及形式的选择是很重要，它对发电厂和变电站的技术经济影响大。
本变电所的初步设计包括了：（1）总体方案的确定（2）负荷分析（3）短路电流的计算（4）高低压配电系统设计与系统接线方案选择（5）继电保护的选择与整定（6）防雷与接地保护等内容。
最后，本设计根据典型的110kV发电厂和变电所电气主接线图，根据厂、所继电保护、自动装置、励磁装置、同期装置及测量表计的要求各电压等级的额定电压和最大持续工作电流进行设备选择，而后进行校验.第1章负荷分析及主变压器的选择1.1负荷分析各类负荷对供电的要求：(1)一类负荷为重要负荷，必须由两个或两个以上的独立电源供电，当任何一个电源失去后，能保证全部一级负荷不间断供电。
(2)二类负荷为比较重要负荷，一般要由两个独立电源供电，且当任何一个电源失去后，能保证二级负荷的供电。
(3)三类负荷一般指需要一个电源供电的负荷。
负荷情况：（1）35kV和10kV本期用户负荷统计资料见表1和表2。
=5500h ，同时率取0.9，线路损耗5%。
最大负荷利用小时数Tmax表1 35kV用户负荷统计资料用户名称下里变武西变雪岭变糖厂水泥厂矿厂纸厂冶炼厂容量（KV A）8135 3150 5000 4500 2000 2500 8000 5000表2 10kV 用户负荷统计资料用户名称 最大负荷（kW ）cos起沙 2800 0.85盘江 2200 天星 2600 糖厂 6800 水泥厂 6500 农场 3000 陈村20001、35KV 侧：设35KV 功率因数为0.85ΣP 1＝（8135+3150+5000+4500+2000+2500+8000+5000）*0.85＝32542.25KW ΣQ 2=(8135+3150+5000+4500+2000+2500+8000+5000) *0.53=20291.05Kvar ΣS 1＝8135+3150+5000+4500+2000+2500+8000+5000＝38285KVA2、10KV 侧：ΣP 2＝1800+900+2100+2400+2000＝11200KWΣQ 2=(1800+900+2100+2400+2000) *0.53/0.85=6983.53Kvar ΣS 2＝（112002+6983.532）1/2＝13198.85KVA所以：ΣP ＝ΣP 1+ΣP 2=32542.25+11200=43742.25 KWΣS ＝ΣS1+ΣS2=38285+13198.85＝51483.85KVA1.2主变压器的选择主变压器是发电厂和变电站中最主要的设备,它在电气设备的投资中所占的比例较大,同时与之相配的电气装置的投资也与之密切相关。
变电站课程设计原始资料
变电站课程设计原始资料一、教学目标本节课的教学目标是让学生掌握变电站的基本概念、结构和功能，了解变电站的重要性及其在电力系统中的作用。
同时，培养学生对电力工程领域的兴趣和好奇心，提高学生的实际操作能力和团队协作能力。
1.掌握变电站的定义、分类和基本结构。
2.了解变电站的主要设备及其功能。
3.掌握变电站的工作原理和运行维护方法。
4.能够识别和分析变电站的常见故障。
5.能够运用所学知识对变电站进行简单的运行维护。
6.具备良好的团队协作能力和沟通能力。
情感态度价值观目标：1.培养学生对电力工程领域的兴趣和好奇心。
2.增强学生对社会责任感，提高他们对电力设施的保护意识。
3.培养学生勤奋学习、勇于探索的精神风貌。
二、教学内容本节课的教学内容主要包括变电站的基本概念、结构和功能，以及变电站的运行维护方法。
1.变电站的定义、分类和基本结构。
2.变电站的主要设备及其功能，如变压器、断路器、隔离开关等。
3.变电站的工作原理，包括电压变换、电流变换、功率变换等。
4.变电站的运行维护方法，如设备检查、故障处理、操作规范等。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
1.讲授法：主要用于讲解变电站的基本概念、结构和功能。
2.讨论法：学生就变电站的运行维护方法进行讨论，提高学生的思考能力。
3.案例分析法：分析典型的变电站故障案例，培养学生分析问题和解决问题的能力。
4.实验法：安排学生参观变电站，亲身体验变电站的运行维护过程。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用国内权威出版的《电力系统及其自动化》作为主要教学资源。
2.参考书：提供相关领域的专业书籍，供学生课后拓展阅读。
3.多媒体资料：制作精美的PPT，展示变电站的图片、动画和视频。
4.实验设备：安排学生参观变电站，进行实地观察和操作。
变电站课程设计原始资料(13)220-35
发电厂变电站课程设计原始资料13 班级姓名
1、变电所性质：待建变电站为某一中型钢铁企业专用变电所，电压等级为220/38.5KV，其中，220KV两回线路
与系统相连，35KV侧共10回线路，以架空线的形式向各负荷供电。
2、所址条件：本所交通方便，地势平坦，年最高气温+40℃，最低气温-15℃，年平均气温+20℃。
3、负荷资料：
35KV侧负荷同时率为90%，线损5%，功率因数为0.8，一、二级负荷占70%，各分厂的负荷如下：
负荷名称最大负荷（MV A）回路数线路长度（KM）年利用小时数
采矿20 2 40 6300
造矿9 1 30 6300
冶炼10 2 20 6300
轧钢15 2 15 6300
供水 5 1 20 6300
其它 4 1 20 6300
备用10 1 25 6300
4、系统情况
注意：等值电抗是基准容量为100MVA下的标幺值
根据需要设计并选择各电压等级的电器设备，包括：主变、主母线、断路器、隔离开关、接地刀闸、电压和电流互感器、高压熔断器、限流电抗器、支持绝缘子、穿墙套管、避雷器。
1。
变电站设计原始资料
变电站原始资料1、电力系统概述1.2、说明110kV变电所通过两回110kV线路接至该变电所，再与电力系统相连。
由于原始数据未提供电力系统XX s及110kV变电所接线路长度L。
这里将XX取为0.0451, S取为100MVA按供电半径不大于5km要求,110kV线路长度定为4.8km。
1.2110kV 变电所在电力系统中的地位和作用1、根据110kV变电所与系统联系的情况，该变电站属于终端变电所。
2、110kV变电所主要供电给本地区用户，用电负荷属于U类负荷。
1.3110kV变电所各级电压负荷情况分析1 、供电方式110k V侧：共有两回进线，由系统连接双回线路对110kV变电所供电。
10kV侧：本期出线6回，由110kV变电所降压后供电。
2、负荷数据1）、全区用电负荷本期为27MW，共6回出线，每回按4.5MW计；远期50MW，14回路，每回按3.572MW设计；最小负荷按70%计算，供电距离不大于5kM2 ）、负荷同时率取0.85，cos ©=0.8，年最大利用小时数T ma=4250小时/年。
3 ）、所用电率取0.1%。
1.4110kV变电所的自然条件1、水文条件1）、海拔80M2）、常年最高温度40.3 C3）、常年最低温度1.7 C4） 、雷暴日数一一62日/年 5） 、污秽等级为3级2、所址地理位置与交通运输情况地理位置不限制，交通便利。
2、三相短路电流计算2、短路电流的计算步骤（1） 、选择计算短路点； （2） 、画出等值网络图；1）选取基准容量S j 和基准电压U （kV ）（一般取各级的平均电压），计算 基准电流I j = S j / 掘U（ kA ）。
2） 计算各组件换算为同一基准值的标么电抗。
3） 绘制等值网络图，并将各组件统一编号，分子标各组件编号，分母标 各组件电抗标么值。
（3）、化简等值网络图；1 ）为计算不同短路点的短路电流值，需将等值网络分别化简为以短路点 为中心的辐射形的等值网络。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站原始资料
1、电力系统概述
1．1本变电所与电力系统联系
1
2、说明
110kV变电所通过两回110kV线路接至该变电所，再与电力系统相连。
由于
及110kV变电所接线路长度L。
这里将XX取为原始数据未提供电力系统XX、S
j
取为100MVA;按供电半径不大于5km要求,110kV线路长度定为4.8km。
0.0451, S
j
1.2 110kV变电所在电力系统中的地位和作用
1、根据110kV变电所与系统联系的情况，该变电站属于终端变电所。
2、110kV变电所主要供电给本地区用户，用电负荷属于Ⅱ类负荷。
1.3 110kV变电所各级电压负荷情况分析
1、供电方式
110kV侧：共有两回进线，由系统连接双回线路对110kV变电所供电。
10kV侧：本期出线6回，由110kV变电所降压后供电。
2、负荷数据
1）、全区用电负荷本期为27MW，共6回出线，每回按4.5MW计；
远期50MW，14回路，每回按3.572MW设计；
最小负荷按70％计算，供电距离不大于5kM。
=4250小时/年。
2）、负荷同时率取0.85，cosφ=0.8，年最大利用小时数T
max
3）、所用电率取0.1%。
1.4 110kV变电所的自然条件
1、水文条件
1）、海拔80M
2）、常年最高温度40.3℃
3）、常年最低温度1.7℃
4）、雷暴日数——62日/年 5）、污秽等级为3级
2、所址地理位置与交通运输情况
地理位置不限制，交通便利。
2、三相短路电流计算
2.1 电力系统与110kV
2、短路电流的计算步骤
（1）、选择计算短路点；
（2）、画出等值网络图；
1）选取基准容量S j 和基准电压U j （kV ）（一般取各级的平均电压），计算
基准电流I j = S j /3U j （kA ）。
2）计算各组件换算为同一基准值的标么电抗。
3）绘制等值网络图，并将各组件统一编号，分子标各组件编号，分母标各组件电抗标么值。
（3）、化简等值网络图；
1）为计算不同短路点的短路电流值，需将等值网络分别化简为以短路点为中心的辐射形的等值网络。
2）求出各电源与短路点之间的电抗，即转移电抗X nd 。
（4）、求计算电抗X js ，即将各转移电抗换算为各电源容量（等值发电机容量）为基准的计算电抗X js1，X js2……； （5）、计算短路电流有名值； （6）、计算短路电流冲击值； （7）、绘制短路电流计算结果表。
附录 设备技术参数
附表1 6~10kV 低损耗全密封波纹油箱配电变压器技术参数
附表2 35kV电力变压器技术参数
附表3 110kV双绕组电力变压器技术参数
附表4 矩形铝导体长期允许载流量
注以上是在基准环境温度+25℃；导体长期允许发热温度为+70℃条件下的数据。
附表5 槽型母线的技术特性
附表6 常用铝芯电力电缆长期允许载流量（A）
注 1.铜芯电缆的载流量为同等条件下铝电缆的1.3倍。
2.本表为单根电缆的载流量。
附表7 充油电缆（无钢铠）长期允许载流量（A）
注 1.充油电力电缆均为单芯铜电缆。
2.直埋地下敷设条件：埋深1m，水平排列中心距250mm；导体工作温度750C。
环境温度25 ，
土壤热阻率80℃·cm/W，护层两端接地。
3.在空气中敷设条件：水平靠紧排列，导体工作温度+75℃，环境温度30℃，护层两端接地。
4.在上述条件下，若电缆护层一段接地时载流量可以大于表中数值。
附表8 电缆直埋地多根并列敷设时载流量的校正系数
附表9 电力电缆在空气中多根并列敷设时载流量的修正系数
注s为电缆中心距离，d为电缆的直径。
附表10 不同土壤热阻系数时载流量的校正系数
G-改进型
附表12 隔离开关技术参数
附表13 LJ铝绞线的长期允许载流量（环境温度20℃）
附表14 LGJ铝绞线的长期允许载流量（环境温度20℃）
附表15 6~110 kV架空线路的电阻和电抗值（Ω/km）
附表16 220~500 kV架空线路的电阻和电抗值（Ω/km）
附表17 常用三芯电缆电阻电抗及电纳值
主要电气设备价格参考表
主要设备材料汇总表
《发电厂电气部分》
课程设计任务书
学生姓名：
学号：
专业班级：
指导教师：
二○年月日
设计（论文）任务
（包括原始数据、技术要求、工作要求）
一、设计内容
为了满足福州某郊县负荷发展及电网电力交换的需要，优化该县的电网结构，拟在县城后山设计建设一座110kV降压变电站。
二、设计原始资料
1、电力系统部分
本变电站在电力系统中，为满足本地区负荷增长的需要。
2、变电所的技术要求、设计参数
（1）供电方式及要求
110kV双回路进线，10kV侧出线14回路。
（2）负荷资料和要求
①、全区用电负荷本期为27MW，6回路，每回按4.5MW设计，
远期50MW，14回路，每回按3.572MW设计；最小负荷按70％计算，供电距离不大于5km。
=4250
②、负荷同时率取0.85，功率因数为0.8，年最大利用小时数T
max
小时/年。
（3）水文条件
①、海拔80米
②、常年最高温度：40.3℃
③、常年最低温度： 1.7℃
④、雷暴日数62天/年
⑤、污秽等级为3级。
（4）地理位置和交通情况：地理位置无限制，交通便利。
毕业设计（论文）的主要内容。
