成品烟道安装技术交底
烟道安装 技术交底
技术交底记录
工程名称***********************
交底级别三级交底交底单位*****************
交底项目烟道安装
交底日期
内容：
一、材料要求
1、1#、9#、10#楼烟道尺寸为300mm*400mm*2900mm，2#、3#楼烟道尺寸为400mm*500mm*2900mm。
2、D12，搁置钢筋，用于承载烟道。
3、玻璃纤维烟道原材料。
二、主要机具
铁锤、吊线坠，铁锹、斗车、5m卷尺等
施工升降机气钉枪空压机
三、作业条件
1、主体结构施工结束，并经验收合格。
2、检查预留孔留置位置是否准确，偏差较大处适当剔凿、修整。
四、操作工艺
1、工艺流程
烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次C30混凝土填实
1
交底签字栏。
烟道安装技术交底
四、质量标准
1、烟道中心线与楼板定位线位移不应大于3mm；
2、上下烟道接口处中心线位移不应大于2mm，每节烟道垂直度偏差不应大于2mm。
五、成品保护
1、运输过程中，以两点托底搬运；
2、成品验收后应放在平坦场地上，整齐堆放，堆放高度不得超过6皮；
3、在搬运和安装时应轻抬轻放，不得碰撞、敲击，不得在管道上行走或堆放其他物品。
4、注意与砌体工程施工的穿插作业，作好自身成品和他人成品的保护；
5、应当在烟气道的显眼位置，标明排气道的规格等标志性内容。
六、安全注意事项
1、严禁酒后上岗，严禁在楼层嬉戏、打闹；
6、安装烟气道前，应检查楼板预留孔及烟气道的安装方向位置，弹出中心线，然后在烟气道垂直面两侧也弹出中心线。烟气道就位时应对准中心线，周边用木锲固定，挂直线校直，上下烟气道结合面满涂防水油膏，再支底模，用C20细石混凝土分两次将预留孔的缝隙浇捣密实并捣成高于楼板面50mm的防水反口。节点图如下：
7、烟气道进气口如需改变位置，原预留孔应由生产厂家封口，严格保证不漏风，并由生产厂家重新开口安装。
2、夜间施工，要有照明设施，确保灯光照明正常；
3、安全用电，禁止私拉乱设，用电有电工专人接线，专人看护；
4、施工人员必须服从命令听指挥，加强纪律，按操作规程作业，出现违章事故，追查责任，赏罚严明；
5、进入现场必须戴好安全帽、系好帽带；
6、楼层严禁大小便，违者100元重Байду номын сангаас；
7、楼层严禁烟火，严禁生火做饭；
二、施工准备
2.1、材料准备

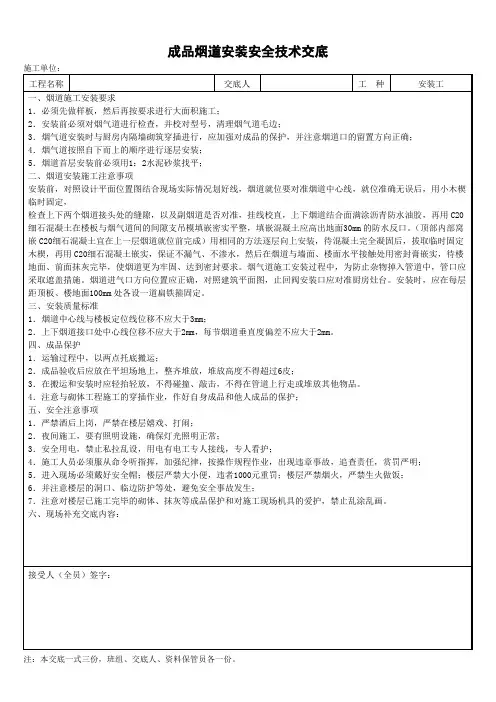

成品烟道安装安全技术交底记录
6．并注意楼层的洞口、临边防护等处，避免安全事故发生；
7．注意对楼层已施工完毕的砌体、抹灰等成品保护和对施工现场机具的爱护，禁止乱涂乱画。
六、现场补充交底内容：
接受人（全员）签字：
注：本交底一式三份，班组、交底人、资料保管员各一份。
三、安装质量标准
1．烟道中心线与楼板定位线位移不应大于3mm；
2．上下烟道接口处中心线位移不应大于2mm，每节烟道垂直度偏差不应大于2mm。
四、成品保护
1．运输过程中，以两点托底搬运；
2．成品验收后应放在平坦场地上，整齐堆放，堆放高度不得超过6皮；
3．在搬运和安装时应轻抬轻放，不得碰撞、敲击，不得在管道上行走或堆放其他物品。
5．烟道首层安装前必须用1：2水泥砂浆找平；
二、烟道安装施工注意事项
安装前，对照设计平面位置图结合现场实际情况划好线，烟道就位要对准烟道中心线，就位准确无误后，用小木楔临时固定，
检查上下两个烟道接头处的缝隙，以及副烟道是否对准，挂线校直，上下烟道结合面满涂沥青防水油胶，再用C20细石混凝土在楼板与烟气道间的间隙支吊模填嵌密实平整，填嵌混凝土应高出地面30mm的防水反口。（顶部内部窝嵌C20细石混凝土宜在上一层烟道就位前完成）用相同的方法逐层向上安装，待混凝土完全凝固后，拔取临时固定木楔，再用C20细石混凝土嵌实，保证不漏气、不渗水，然后在烟道与墙面、楼面水平接触处用密封膏嵌实，待楼地面、前面抹灰完毕，使烟道更为牢固、达到密封要求。烟气道施工安装过程中，为防止杂物掉入管道中，管口应采取遮盖措施。烟道进气口方向位置应正确，对照建筑平面图，止回阀安装口应对准厨房灶台。安装时，应在每层距顶板、楼地面100mm处各设一道扁铁箍固定。
成品烟道施工安全技术交底模板
一、交底目的为确保成品烟道施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特制定本安全技术交底。
二、交底内容1. 施工前准备（1）施工人员必须经过专业培训，了解烟道施工的相关安全知识，并取得上岗证。
（2）施工前，对施工现场进行安全检查，确保施工环境安全。
（3）检查施工工具、设备是否完好，确保其安全性能。
2. 施工过程安全措施（1）施工人员必须佩戴安全帽、安全带、防尘口罩等防护用品。
（2）高处作业时，必须正确使用安全带，并做好防护措施。
（3）严禁酒后作业、疲劳作业。
（4）严禁在施工现场吸烟、使用明火。
（5）施工过程中，严禁擅自改变施工方案和操作规程。
3. 烟道安装与拆除安全措施（1）烟道安装前，检查烟道接口是否严密，确保无泄漏。
（2）烟道安装时，注意对齐烟道接口，防止错位。
（3）拆除烟道时，应先切断电源，确保安全。
（4）拆除过程中，注意防止烟道碎片飞溅伤人。
4. 通风与消防（1）施工过程中，确保施工现场通风良好。
（2）配备消防器材，并定期检查其有效性。
（3）施工现场禁止存放易燃易爆物品。
5. 环境保护（1）施工过程中，注意保护施工现场环境，防止污染。
（2）施工结束后，清理施工现场，确保场地整洁。
三、应急措施1. 发生火灾时，立即切断电源，报警并组织人员逃生。
2. 发生触电事故时，立即切断电源，报警并采取紧急救护措施。
3. 发生高处坠落事故时，立即组织人员施救，并报警。
四、交底时间（1）交底人：_________（姓名）（2）被交底人：_________（姓名）（3）交底时间：____年__月__日五、备注1. 本安全技术交底适用于成品烟道施工全过程。
2. 施工过程中，如遇特殊情况，应立即停止施工，并报告相关部门。
3. 施工人员应严格遵守本安全技术交底，确保施工安全。
4. 本安全技术交底自发布之日起实施，如遇修改，以最新版本为准。
烟道安装安全技术交底
交底人员应具 备相关资质， 如特种作业证 书、安全员证 书等。
0012源自交底人员应熟 悉相关安全法 规和标准，能 够正确指导施 工人员进行安 全操作。
0 3
交底人员应具 备良好的沟通 能力和组织协 调能力，能够 与各方进行有 效沟通和协调。
0 4
交底双方要签字确认
交底人员要具备相关资质和经验 交底内容要详细、全面，包括施工方法、安全措施等 交底过程中要进行互动，确保双方理解一致 交底完成后，交底双方要签字确认，并存档备查
作业环境安全要求
烟道安装时应使用防爆工具， 严禁使用易产生火花的工具。
作业现场应保持整洁，无易 燃、易爆物品，确保安全出 口畅通。
作业人员应穿戴防护用品， 如防尘口罩、手套、眼镜等。
安装过程中应保持通风良好， 防止有害气体聚集。
吊装作业安全要求
作业前应检查 吊装机具，确 保其处于良好 状态，严禁带 病作业。
培训方式：理论 授课与实际操作 相结合，确保人 员掌握安全技能
培训周期：安装 前必须进行安全 培训，并定期进 行复训和考核
工具和材料准备
工具：电钻、切割机、焊接机、螺丝刀等 材料：烟道、连接管、密封材料、支撑架等 检查工具和材料的完好性和适用性 确保工具和材料符合安全标准和施工要求
02
烟道安装中的安全措施
清除烟道内残留 物，防止堵塞和
腐蚀
确认烟道安装后 的密封性能，防
止漏气和漏烟
04
应急处理措施
火灾应急处理措施
灭火：在确保自身安全的前提 下，使用灭火器或消火栓进行 灭火，控制火势蔓延。
立即报警：发现火情后，立 即拨打火警电话119报警， 并告知起火地点、火势大小 和燃烧物等情况。
疏散人员：迅速组织现场人员 疏散，并引导他们前往安全区
工地烟道安装安全技术交底模板
一、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 施工地点：________________________4. 施工内容：烟道安装工程二、交底依据1. 《建筑工程施工质量验收统一标准》2. 《23J916-1住宅排气道（一）》图集3. 施工单位编制的《烟道安装安全技术交底》三、施工目标要求1. 质量目标：确保烟道安装工程达到《建筑工程施工质量验收统一标准》的合格标准，同时满足招标文件、技术规范及图纸要求。
2. 安全目标：确保施工过程中不发生安全事故，实现安全生产。
四、施工准备1. 作业面准备1.1 主体结构施工结束，并经验收合格。
1.2 检查预留孔留置位置是否正确，偏差较大处适当凿除、修整。
1.3 烟道成品生产并供货至施工现场，产品质量严格按《23J916》图集的有关要求执行。
在进场时，由项目部对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。
2. 中小型机具准备铁锤、吊线锥、铁锹、斗车、切割机、5M钢卷尺、錾子等。
3. 劳动力准备劳力配备8人以上，明确各工种人员职责。
五、施工工艺流程及操作要点1. 工艺流程烟道尺寸位置校正→ 首层砂浆找平→ 安装烟道→ 自检→ 烟道垂直度两次C20砼填实→ 预留孔满挂钢丝网→ 抹灰养护2. 操作要点2.1 烟道外观质量检查：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应倒圆。
2.2 烟道尺寸允许偏差：烟气道两端部平面应方正，截面对角线误差3mm，壁厚2mm，侧向弯曲4mm。
2.3 烟道安装过程中，注意安全防护，遵守操作规程。
六、安全技术措施1. 施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。
2. 高处作业时，必须系好安全带，确保安全。
3. 施工现场设置安全警示标志，禁止无关人员进入施工现场。
4. 施工过程中，注意用电安全，确保电气设备绝缘良好。
烟道管安装安全技术交底模板
一、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 建设单位：[建设单位名称]4. 施工地点：[具体施工地点]5. 施工内容：烟道管安装6. 施工期限：[开始日期]至[结束日期]二、交底依据1. 《建筑工程施工质量验收统一标准》2. 《23J916-1住宅排气道（一）》3. 相关行业安全操作规程三、施工目标要求1. 质量目标：确保达到《建筑工程施工质量验收统一标准》的合格标准，同时满足招标文件、技术规范及图纸要求。
2. 安全目标：确保施工过程中无安全事故发生，保障施工人员生命财产安全。
四、施工准备1. 作业面准备：- 主体结构施工结束，并经验收合格。
- 检查预留孔留置位置是否正确，偏差较大处适当凿除、修整。
- 烟道管成品生产并供货至施工现场，产品质量严格按《23J916》图集的有关要求执行。
2. 中小型机具准备：- 铁锤、吊线锥、铁锹、斗车、切割机、5M钢卷尺、錾子等。
3. 劳动力准备：- 劳力配备8人以上。
五、施工工艺流程及操作要点1. 施工工艺流程：- 烟道管尺寸位置校正- 首层砂浆找平- 安装烟道管- 烟道管自检- 烟道管垂直度调整- C20砼填实预留孔- 满挂钢丝网- 抹灰养护2. 操作要点：- 烟道管外观质量检查：烟道管内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应倒圆。
- 烟道管尺寸允许偏差：烟道管两端部平面应方正，截面对角线误差3mm，壁厚2mm，侧向弯曲4mm。
六、安全技术交底1. 进入施工现场的操作人员必须戴好安全帽，扣好帽带，严禁穿硬底鞋及有跟鞋作业。
2. 高处作业人员必须佩带安全带，并做到高挂低用及系牢固。
严禁未经医生检查认为不适宜高空作业的人员进行高空作业。
3. 作业前应认真检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。
4. 工作时要思想集中，防止钉子扎脚和空中滑落。
5. 安装烟道管时操作人员应有可靠的落脚点，并应站在安全地点进行操作，避免上下在同一垂直面工作。
成品烟道安装技术交底
监理单位施工单位交底部位成品烟道安装交底日期交底人签字接受人签字1、工艺流程烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→监理验收签字→两次C20砼填实预留孔→满挂钢丝网→抹灰→养护2、施工要点2.1安装前通线校正预留孔洞位置是否准确，洞口大小留设是否满足设计需要，若预留洞口有所偏移，将洞口剔打至满足烟道安装需要为止。
2.2首层安装时，先用1：2.5的水泥浆找平地面。
2.3烟道逐层由下而上安装。
2.4，进气口高度为H+2.5m，在楼层总层数的1/3楼层，在排气道的进气口处安装止回阀。
2.5烟道在楼层处连接采用2根Ф14钢筋作支撑，具体做法详07J916-1-C8页中①大样，出屋面做法按07J916-1-C10页，洞口四周120厚挡边在高出屋面结构面600范围内采用C20素砼浇筑（其余出屋面洞口部位处理同此）。
2.6屋面烟道细石C20砼泛水高度应高于屋面找坡完成面300mm。
四、质量控制措施1、烟道口四周应对称、分两次浇筑混凝土。
2、排水通气管不得与烟道相连。
3、烟道抹灰前必须满挂钢丝网，每边与墙搭接不小于150mm。
4、烟道安装时必须固定牢固。
五、成品保护1、严禁吊装时撞击烟道且挂网时锤击烟道。
2、安装好后立即做好保护措施，防止烟道被损坏。
六、安全文明施工1、每个操作工人严格执行安全施工操作规程，新工人进入现场前要做好现场三级安全教育，严禁酒后作业，必须戴安全帽。
2、施工时做好洞口下方的安全措施，并防止安装时从洞口落物，并严禁穿高跟鞋、拖鞋上班。
预留洞口清理时，建筑垃圾严禁从预留洞口直接往下扔，防止伤人。
3、严格按要求做到“工完场清”。
4、烟道应整齐堆放，并堆放在对施工面影响小、易运输的位置，并做好标识牌。
5、严禁从架子上攀爬上下，必须从安全通道行走。
6、烟道和风道吊装时，必须用钢丝绳两点起吊，脚手架上必须满铺脚手架板作为操作平台。
7、每根烟道竖立后必须有人扶稳，用木楔加固后方可松手，防止倾斜伤人。
成品烟道安装安全技术交底
三、安装质量标准
1．烟道中心线与楼板定位线位移不应大于3mm；
2．上下烟道接口处中心线位移不应大于2mm，每节烟道垂直度偏差不应大于2mm。
四、成品保护
1．运输过程中，以两点托底搬运；
2．成品验收后应放在平坦场地上，整齐堆放，堆放高度不得超过6皮；
3．在搬运和安装时应轻抬轻放，不得碰撞、敲击，不得在管道上行走或堆放其他物品。
5．进入现场必须戴好安全帽；楼层严禁大小便，违者1000元重罚；楼层严禁烟火，严禁生火做饭；
6．并注意楼层的洞口、临边防护等处，避免安全事故发生；
7．注意对楼层已施工完毕的砌体、抹灰等成品保护和对施工现场机具的爱护，禁止乱涂乱画。
六、现场补充交底内容：
监理见证：交底人签字：
日期：
接受人（全员）签字：
4．烟气道按照自下而上的顺序进行逐层安装；
5．烟道首层安装前必须用1：2水泥砂浆找平；
二、烟道安装施工注意事项
安装前，对照设计平面位置图结合现场实际情况划好线，烟道就位要对准烟道中心线，就位准确无误后，用小木楔临时固定，
检查上下两个烟道接头处的缝隙，以及副烟道是否对准，挂线校直，上下烟道结合面满涂沥青防水油胶，再用C20细石混凝土在楼板与烟气道间的间隙支吊模填嵌密实平整，填嵌混凝土应高出地面30mm的防水反口。（顶部内部窝嵌C20细石混凝土宜在上一层烟道就位前完成）用相同的方法逐层向上安装，待混凝土完全凝固后，拔取临时固定木楔，再用C20细石混凝土嵌实，保证不漏气、不渗水，然后在烟道与墙面、楼面水平接触处用密封膏嵌实，待楼地面、前面抹灰完毕，使烟道更为牢固、达到密封要求。烟气道施工安装过程中，为防止杂物掉入管道中，管口应采取遮盖措施。烟道进气口方向位置应正确，对照建筑平面图，止回阀安装口应对准厨房灶台。安装时，应在每层距顶板、楼地面100mm处各设一道扁铁箍圳市金世纪工程实业有限公司
烟道安装工程技术经验交底
中国建筑第七工程局有限公司分项工程技术交底表格编号CSCEC-PM-0703项目名称兰州高新区东部科技新城大名城H区共 3 页楼栋号1#~93#楼交底部位烟道安装分包单位负责人交底内容一、施工准备1.1材料及工具（1）成品烟道进场，进入施工现场的烟道必须较光滑，边角楞应齐全，无残缺,无裂缝。
烟道每节3米，应方正。
几何尺寸误差应在2mm内。
（2）工具：5米钢卷尺、吊线坠、线绳、小推车、螺丝刀、锤子。
1.2作业条件（1）检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。
? （2）检查通风管道的外观质量，内外表面不应有裸露纤维，塌陷等现象，内表面应光滑平整，主支隔板不应有破损现象。
管道表面不允许有贯通性裂纹?二、工艺流程洞口处理→安装首根烟风道→烟风道顶部结构卸荷→安装上部烟风道→烟风道接口处吊模、灌浆→检查与验收?三、烟风道施工3.1原洞口结构的处理：在结构施工时，检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。
注意：洞口上口封板需安装一层，处理一层，不得一次处理太多，若覆盖不到位则带来安全隐患。
?3.2?安装首根烟风道`?（1）本工程厨房间排风烟道（A35）。
首根风道安装前，将底部结构平台上烟风道位置线找出；对上下层结构板之间的垂直间距进行核查，首根烟风道上口标高要求与上层结构上口面标高平。
烟风道首层安装时，地面必须用1:2水泥砂浆找平。
?（2）由于本工程选用的防火型烟风道规格较小，所以烟风道的竖起、安装采用直接用绳索于安装层顶板向上拉。
注意事项；对于烟道洞的洞口方向要求严格按照图纸中要求进行施工。
（3）?烟风道吊装就位完毕，根据楼面烟风道位置线，将烟风道根部就位准确，利用线锤将烟风道的垂直度校正到位，上口用木楔固定牢固。
注意木楔固定烟风道时，不要楔得太紧，以免损坏烟风道，?一次安装不得超过3节，3节上口必须加固锁口，焊接钢筋、水平力支撑高于烟道30mm砼抹水平口。
烟道安装施工技术交底
交底人：
交底时间：年月日
5、烟道接口处、灌灰：烟道安装完毕，用聚合物砂浆将上下烟道结合部位封严，并及时将结构板上预留孔洞的缝隙进行灌灰封堵。封堵前将缝隙内垃圾、灰尘清理干净，直接利用升降支撑支顶吊模竹胶板条板，将底部封堵，采用与C20细石混凝土分两次进行浇筑、振捣密实平整（顶部、内部用防水密封胶嵌实）。注意在浇筑之前，要先将结构面适当打毛，对结构混凝土面浇水湿润。在细石混凝土面上部采用防水油膏密封。
四、成品保护
1、烟道进场必须要在指定地点进行堆放，码放必须整齐，码放高度不得超过3根烟道。
2、烟道属于水泥薄壁安装构件，设计强度比较低，所以在运输、安装时要特别注意对其的保护，搬运时要使烟道整体受力，不可单使烟道的某一面壁受力，以免损坏。
3、安装完毕，对烟道也要加强保护，特别是手推车等工具不得碰撞烟道，对靠近走道的烟道要有遮挡保护措施。
1、 原洞口结构的处理：在结构施工时，检查顶板烟道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。注意：洞口上口封板需安装一层，处理一层，不得一次处理太多，若覆盖不到位则带来安全隐患。
2、 安装首根烟道`
（1） 首根烟道安装前，将底部结构平台上烟道位置线找出；对上下层结构板之间的垂直间距进行核查，首根烟道上口标高要求与上层结构上口面标高平。烟道首层安装时，地面必须用1:2水泥砂浆找平。
2、作业条件
（1）检查顶板烟道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。
（2）检查烟道的外观质量，内外表面不应有裸露纤维，塌陷等现象，内表面应光滑平整，主支隔板不应有破损现象。管道表面不允许有贯通性裂纹。
三、工艺流程
洞口处理→安装首根烟道→烟道顶部结构卸荷→安装上部烟道→烟道接口处吊模、灌浆→检查与验收
烟道安装工程安全技术交底
烟道安装工程安全技术交底一、引言烟道安装工程是建筑施工中重要的一项工作，关乎建筑的安全使用和环境保护。
为了保证工程的安全进行，有必要对烟道安装工程进行安全技术交底，以确保施工人员都明确了相应的安全要求和操作规程。
二、安全风险分析在进行烟道安装工程时，存在一些安全风险，如下所示：1.高处作业风险：烟道安装常常需要在较高的位置进行，存在坠落、滑倒等高处作业风险。
2.人身伤害风险：烟道安装过程中，操作者可能被烟道组件划伤、砸伤等人身伤害风险。
3.烟道渗漏风险：烟道安装材料和接口存在渗漏的风险，可能导致室内空气污染。
三、安全技术要求为了保证烟道安装工程的安全进行，以下是一些安全技术要求：1.所有从事烟道安装工作的施工人员必须具备相应的职业资格证书，并接受过必要的安全培训。
2.所有施工人员必须佩戴符合规定的个人防护装备，如安全帽、防滑鞋等。
3.施工人员在进行高处作业时，必须使用安全带和安全绳等安全设备，保证施工人员的安全。
4.在操作烟道组件时，必须遵循正确的操作规程，避免烟道组件的滑移、砸伤等事故。
四、安全操作规程为了降低烟道安装过程中的安全风险，制定以下操作规程：1.施工人员在进入施工现场前，必须进行现场勘察，了解场地情况，并考虑安全措施。
2.在进行高处作业时，应设置固定的工作平台，使用安全带和安全绳等安全设备，同时施工人员必须配备“三个必备工具”（安全带、安全帽、安全鞋）。
3.施工人员应熟悉各类烟道组件的安装要求和操作方法，并按照制定的安装流程进行操作。
4.施工人员在进行烟道组件的固定和连接时，必须采用专用工具，并按照规定的力度和方式进行。
5.在安装烟道组件的接口处，必须按照规定进行密封处理，以避免烟道渗漏的风险。
6.在安装过程中，严禁乱丢乱扔各种杂物，以免阻塞烟道或危及他人安全。
五、应急预案在烟道安装工程中，可能会发生各种意外情况，因此需要制定应急预案，以应对可能的紧急情况：1.在施工现场设置明显的逃生指示标志，以指引人员迅速撤离。
成品烟道安装施工技术交底
成品烟道安装施工技术交底施工单位：浙江省建工集团有限责任公司编号：2）检查楼板预留洞是否符合设计要求，上下楼板孔洞是否垂直和对中，不符合要求时应进行修整。
3）排风道安装应从底层开始，自下而上逐层安装。
起始层应用1：2水泥砂浆找平，首层烟道安装完成后应在烟道内浇筑200高C20混凝土。
上下排风道对接应用水泥砂浆加胶黏剂密封，配比为水泥：砂：801建筑胶=1 : 2 ：0.25~0.5，并检查接口是否严实及管体中心线是否对中。
4）第一层烟道或排风道安装就位后，四周用木楔做临时固定，然后安装上一层烟道或排风道，一次安装最多不超过三层，排风道就位后，排风道与楼板预留洞之间的缝隙应先浇水湿润缝隙洞口边缘，以清除垃圾灰尘，用水泥胶浆先涮涂缝隙洞口边缘，用1：2的水泥砂浆座浆；然后用C20细石混凝土（内掺占水泥用量5%的膨胀剂）浇灌密实，待浇灌细石混凝土时将木楔取出。
5）楼板缝隙吊模应牢固、平整，二次浇筑时严禁跑模，砼应振捣密实。
砼浇注后应浇水养护，防止砼收缩裂缝。
砼浇筑五天后再进行模板拆除。
拆除后的后浇筑的砼底面应和原砼板结合紧密、平整，无裂缝、麻面空鼓。
6）在安装过程中，每三层设制一道2ø14钢筋加强洞口支撑,（钢筋需植入墙体至少5cm，层间卸载不能超过3层）。
7）防火止回阀采用BPS-Ⅲ-CK型号，厨房进气口止回阀进气口直径150，预留孔洞直径170，预留孔洞圆心距结构板底300。
8）排烟道在施工安装过程中，为防止杂物掉入排风道内，排风道管口应采取遮盖措施。
9）排烟道的井壁严禁开洞，不得另外安装或加装进风口。
10）烟道和风道吊装时，在吊点处烟道的上下表面上夹上竹胶板，防止吊装时绳索挤压烟道。
11）烟道安装完成并调整垂直度后，需要将烟道与结构板之间的缝隙，使用C20细石混凝土浇筑密实。
烟道周圈需做挡水坎，完成面需高于板面5cm并沿排气道边外延15cm，浇筑完成后覆膜养护。
三、成品保护1）严禁吊装时撞击烟道且挂网时锤击烟道。
住宅工程烟道施工交底(3篇)
第1篇本工程为住宅工程，涉及烟道施工。
烟道是建筑物中用于排放厨房油烟和通风的重要设施，其施工质量直接关系到建筑物的安全和居住舒适度。
为确保烟道施工质量，特进行以下技术交底。
二、施工准备1. 材料准备：烟道材料应选用符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准的水泥预制构件，水泥强度不应低于32.5级，构件耐火极限不应低于1.0h。
构件增强材料应使用网号04X04丝径不小于0.7mm的热镀锌电焊网及直径不小于4mm的钢筋。
2. 工具准备：电钻、切割机、水平尺、线锤、水平尺、卷尺、钢卷尺、刷子、抹子、水桶等。
3. 人员准备：施工人员应具备烟道施工经验和技能，熟悉施工图纸和规范要求。
三、施工工艺1. 施工前，应按照设计图纸要求，对烟道位置进行测量放线，确保烟道位置准确。
2. 根据放线结果，在烟道位置安装龙骨，龙骨间距应符合设计要求。
3. 在龙骨上敷设防水防潮隔膜，并在隔膜之间填充岩棉，以提高烟道的保温隔热性能。
4. 在竖向龙骨之间安装横向龙骨，并沿竖向龙骨和横向龙骨的外立面敷设涂装板。
5. 安装烟道时，应确保烟道与楼板、墙体的连接牢固，密封性能良好。
6. 烟道安装完成后，进行烟道抹灰，抹灰厚度应符合设计要求，抹灰面应平整、光洁。
7. 烟道抹灰完成后，进行质量检查，确保烟道施工质量符合规范要求。
四、质量控制1. 材料质量：确保烟道材料符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准要求。
2. 施工工艺：严格按照施工工艺进行施工，确保烟道安装牢固、密封性能良好。
3. 质量检查：施工过程中，应进行全过程质量检查，发现问题及时整改。
4. 工程验收：施工完成后，应进行工程验收，确保烟道施工质量符合规范要求。
五、安全措施1. 施工人员应穿戴好个人防护用品，如安全帽、工作服、手套等。
2. 施工现场应设置安全警示标志，确保施工安全。
3. 施工过程中，应严格遵守操作规程，防止安全事故发生。
成品烟道安装安全技术交底模板
一、工程概况1. 工程名称：[工程名称]2. 施工单位：[施工单位名称]3. 施工地点：[施工地点]4. 施工内容：成品烟道安装5. 施工期限：[施工期限]二、安全技术交底目的为确保成品烟道安装过程中的安全，预防事故发生，特制定本安全技术交底。
三、安全技术交底内容1. 人员要求（1）施工人员必须经过专业培训，取得相应资格证书。
（2）施工人员应熟悉施工图纸、施工规范及安全技术操作规程。
（3）施工人员应遵守施工现场的安全管理制度。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如：高空作业、易燃易爆、禁止通行等。
（2）施工现场应配备必要的安全防护设施，如：安全网、防护栏杆、安全带等。
（3）施工现场应保持良好的通风，避免有害气体积聚。
（4）施工现场应设置消防设施，并定期检查维护。
3. 施工过程安全操作（1）施工前，应检查施工设备、工具、材料是否符合要求，确保安全可靠。
（2）施工过程中，应严格遵守操作规程，确保施工安全。
（3）高空作业时，施工人员必须佩戴安全带，并系好保险钩。
（4）使用切割机、电钻等电动工具时，应确保接地良好，防止触电事故。
（5）施工过程中，应随时清理施工现场，防止滑倒、摔伤等事故发生。
4. 紧急事故处理（1）发生触电事故时，立即切断电源，将伤者移至安全地点，进行现场急救，并拨打120求助。
（2）发生火灾事故时，立即拨打119求助，并组织人员进行疏散。
（3）发生高空坠落事故时，立即对伤者进行现场急救，并拨打120求助。
四、安全技术交底落实1. 施工单位应将安全技术交底内容传达到每位施工人员。
2. 施工现场应设置安全技术交底记录，并由施工人员签字确认。
3. 施工单位应定期对施工现场进行安全检查，确保安全技术交底落实到位。
五、附则1. 本安全技术交底适用于成品烟道安装全过程。
2. 本安全技术交底自发布之日起实施。
[施工单位名称][发布日期]。
成品烟道安装安全技术交底模板
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工内容：成品烟道安装二、安全技术交底目的为确保成品烟道安装过程中的施工安全，预防事故发生，现将安全技术交底如下：三、施工前准备工作1. 施工人员必须熟悉本交底内容，掌握安全操作规程。
2. 施工现场应设置明显的安全警示标志。
3. 施工人员应佩戴安全帽、手套、防尘口罩等防护用品。
4. 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
四、施工过程中的安全技术要求1. 施工人员应严格按照施工图纸和施工方案进行操作。
2. 施工现场应保持整洁，施工材料堆放整齐，不得占用消防通道。
3. 施工过程中，应严格遵守以下规定：a. 禁止在施工区域吸烟、使用明火。
b. 禁止在施工现场饮酒、赌博。
c. 禁止在施工过程中擅自离岗、串岗。
d. 禁止在施工过程中违章操作、冒险蛮干。
4. 施工人员应定期进行安全教育培训，提高安全意识。
五、施工过程中的安全措施1. 施工人员应按照规定佩戴个人防护用品，确保安全。
2. 施工现场应设置安全警示标志，提醒施工人员注意安全。
3. 施工现场应设置安全防护设施，如安全网、防护栏杆等，防止人员坠落、物体打击等事故发生。
4. 施工过程中，应加强现场安全管理，确保施工安全。
六、施工过程中常见事故及预防措施1. 坠落事故：施工人员应严格遵守操作规程，正确使用安全带、安全网等防护设施。
2. 物体打击事故：施工过程中，应确保施工材料堆放整齐，不得占用消防通道，防止物体打击事故发生。
3. 火灾事故：施工现场禁止吸烟、使用明火，确保消防设施完好，预防火灾事故发生。
七、施工完成后安全检查1. 施工完成后，应进行全面的安全检查，确保施工安全。
2. 发现安全隐患，应立即整改，消除事故隐患。
八、总结为确保成品烟道安装过程中的施工安全，施工人员应严格遵守安全技术交底内容，加强安全意识，提高安全操作技能，共同营造一个安全、和谐的施工环境。
成品烟道安装安全技术交底
6．并注意楼层的洞口、临边防护等处，避免安全事故发生；
7．注意对楼层已施工完毕的砌体、抹灰等成品保护和对施工现场机具的爱护，禁止乱涂乱画。
六、现场补充交底内容：
监理见证：交底人签字：
日期：
接受人（全员）签字：
4．注意与砌体工程施工的穿插作业，作好自身成品和他人成品的保护；
五、安全注意事项
1．严禁酒后上岗，严禁在楼层嬉戏、打闹；
2．夜间施工，要有照明设施，确保灯光照明正常；
3．安全用电，禁止私命令听指挥，加强纪律，按操作规程作业，出现违章事故，追查责任，赏罚严明；
注：本交底一式三份，班组、交底人、资料保管员各一份。
三、安装质量标准
1．烟道中心线与楼板定位线位移不应大于3mm；
2．上下烟道接口处中心线位移不应大于2mm，每节烟道垂直度偏差不应大于2mm。
四、成品保护
1．运输过程中，以两点托底搬运；
2．成品验收后应放在平坦场地上，整齐堆放，堆放高度不得超过6皮；
3．在搬运和安装时应轻抬轻放，不得碰撞、敲击，不得在管道上行走或堆放其他物品。
4．烟气道按照自下而上的顺序进行逐层安装；
5．烟道首层安装前必须用1：2水泥砂浆找平；
二、烟道安装施工注意事项
安装前，对照设计平面位置图结合现场实际情况划好线，烟道就位要对准烟道中心线，就位准确无误后，用小木楔临时固定，
检查上下两个烟道接头处的缝隙，以及副烟道是否对准，挂线校直，上下烟道结合面满涂沥青防水油胶，再用C20细石混凝土在楼板与烟气道间的间隙支吊模填嵌密实平整，填嵌混凝土应高出地面30mm的防水反口。（顶部内部窝嵌C20细石混凝土宜在上一层烟道就位前完成）用相同的方法逐层向上安装，待混凝土完全凝固后，拔取临时固定木楔，再用C20细石混凝土嵌实，保证不漏气、不渗水，然后在烟道与墙面、楼面水平接触处用密封膏嵌实，待楼地面、前面抹灰完毕，使烟道更为牢固、达到密封要求。烟气道施工安装过程中，为防止杂物掉入管道中，管口应采取遮盖措施。烟道进气口方向位置应正确，对照建筑平面图，止回阀安装口应对准厨房灶台。安装时，应在每层距顶板、楼地面100mm处各设一道扁铁箍固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称乐山·邦泰中心施工单位绵阳同立建筑工程有限
公司交底部位烟道安装工序名称烟道安装
交底提要：烟道安装相关材料、机具准备、质量要求及施工工艺
交底内容：烟道安装
1 、 交底范围
邦泰中心工程烟道安装。
2、施工准备及计划安排
GRC烟道成品由专业厂家生产并供货至施工现场，产品质量严格按设计图纸的有关要求执行。
在进场时，由项目部对烟道规格 尺寸、观感质量进行检查，对不符合要求的进行退场。
烟道安装在主体施工完成后抹灰施工前穿插完成。
安装前，由项目部组织工人进行 技术交底和安全教育，严格按要求施工。
3、主要施工方法及技术措施
3.1、工艺流程 烟道预留洞口尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次 C30 砼填实预留孔→满挂钢丝网→抹灰→ 养护
3.2、施工要点
3.2.1 安装前通线校正预留孔洞位置是否准确，洞口大小留设是否满足设计需要，若预留洞口有所偏移，将洞口剔打至满足烟道安装需要为止。
3.2.2 首层安装时，先用 1：2.5 的水泥浆找平地面。
3.2.3 烟道逐层由下而上安装。
3.2.4，进气口高度为 H+2.5m，并安装不锈钢支回阀。
3.2.5 烟道在楼层处连接采用 2 根Ф14 钢筋作支撑，钢筋长度大于烟道截面尺寸100~150㎜放置在烟道预留洞口结构板面上，然后安装成品GRC烟道与下面层烟道对齐校正，以次逐层安装。
出屋面烟道做法按设计图纸大样图施工 。
3.2.6 屋面烟道细石 C30 砼泛水高度应高于屋面找坡完成面
300mm。
4、质量控制措施
1、烟道口四周应对称、分两次浇筑混凝土。
2、排水通气管不得与烟道相连。
3、烟道抹灰前必须满挂网格布，每边与墙搭接不小于 150mm。
4、烟道安装时必须固定牢固。
5、成品保护
严禁吊装时撞击烟道且挂网时锤击烟道。
安装好后立即做好保护措施，防止烟道被损坏。
6、安全文明施工
1、每个操作工人严格执行安全施工操作规程，新工人进入现场前要做好现场三级安全教育，必须戴安全帽。
2、施工时做好洞口下方的安全措施，并防止安装时从洞口落物，并严禁穿高跟鞋、拖鞋上班。
3、严格按要求做到“工完场清” 。
4、烟道应整齐堆放，并堆放在对施工面影响小、易运输的位置，并做好标识牌。
项目
技术负责人交底人
接受交底
人。
