厨房卫生间烟道安装技术交底记录定稿版
厨房卫生间烟道安装技术交底记录
技术交底记录下对齐。
承载力：轴心受压承载力设计值大于25KN，抗弯承载力设计值等于40KN，排风道制品的耐火极限>1.0h，满足国家、行业的有关规定。
三、烟道施工安装要求1．必须先做样板，然后再按要求进行大面积施工；2．安装前必须对烟气道进行检查，并校对型号，清理烟气道毛边；3．烟气道安装时与厨房、厕所内隔墙砌筑穿插进行，应加强对成品的保护，并注意烟道口的留置方向正确；4．烟气道按照自下而上的顺序进行逐层安装；5．烟道首层安装前必须用1：2水泥砂浆找平；安装前，对照设计平面位置图结合现场实际情况划好线，烟道就位要对准烟道中心线，就位准确无误后，用小木楔临时固定，检查上下两个烟道接头处的缝隙，以及副烟道是否对准，挂线校直，上下烟道结合面满涂沥青防水油胶，再用C20细石混凝土在楼板与烟气道间的间隙支吊模填嵌密实平整，填嵌混凝土应高出地面30mm的防水反口。
（顶部内部窝嵌C20细石混凝土宜在上一层烟道就位前完成）用相同的方法逐层向上安装，待混凝土完全凝固后，拔取临时固定木楔，再用C20细石混凝土嵌实，保证不漏气、不渗水，然后在烟道与墙面、楼面水平接触处用1:1水泥砂浆嵌实，待楼地面、前面抹灰完毕，使烟道更为牢固、达到密封要求。
6.烟气道施工安装过程中，为防止杂物掉入管道中，管口应采取遮盖措施。
7.烟道进气口方向位置应正确；8.排烟气道采用每层承托。
从第二层开始，每层排烟气道均应做承托处理，在下层管道安装完毕，并已做好填缝、防水后，在管道靠墙的适当位置打入不小于Φ16孔两个，孔深90mm，将不小于Φ16的经过防锈喷涂的钢筋的一端插入孔内80mm，另一端置于楼板上，应超出预留洞边80mm长固定。
应先在上层管道下口距排气道外壁20~30mm处加凹口，使上下排气道紧密吻合，准备就绪后再安装上节管道。
四、质量标准1．烟道中心线与楼板定位线位移不应大于3mm；2．上下烟道接口处中心线位移不应大于2mm，每节烟道垂直度偏差不应大于2mm。
厨房烟道安装技术交底
陕西省建筑工程施工质量验收技术资料统一用表
施工技术资料
施工技术交底记录
工程名称
xxx工程
交底日期
年月日
交底项目
厨房、卫生间排烟道安装
工程部位
XX楼XX层
交底对象及人数
烟道安装班组
交底内容：
1.施工准备
1.1.主要机具：靠尺板、开刀、木楔、抹子、锤子、灰槽、棕毛刷子、撬棍
1.2.材料准备：32.5普通硅酸盐水泥、400×500排烟道、300×400排烟道、玻璃纤维网、角铁30×3钢筋。
2.4通风道应在主体结构完成后，楼地面、墙面装修前进行安装。
2.5各楼板预留洞通风道孔保证预留洞上下垂直对齐。
2.6上下层通风道的接头处用聚合物砂浆封严，将两节风道对严封闭加网格布；吊洞用C20细石混凝土灌实。
2.7本工程的风道安装采用三层卸荷，卸荷楼层的接头做法采用L30×30×3的角铁或者2根C12~16钢筋承托。
施工单位
监理（建设）单位
交底人
项目技术负责人
专业监理工程师
（建设单位项目技术负责人）
年月日
年月日
年月日
3、安全环保要求:
3.1施工人员禁止向楼外抛物。
3.2夜间施工应有足够的照明，严禁非专业人员乱接电线。
3.3施工人员必须穿戴要整齐，戴好安全帽，系好帽带。
3.4机具放置要明确，摆放要正确，防止自伤事故。
3.5每层作业完成后应工完场清。
3.6进场后先在安全员处做入场登记及安全教育。
被交底人签字
说明：
一式三份，交底人接交人各一份，存档一份入技术资料。
1.3.技术准备：熟悉图纸确定风道的开口方向，复核烟道预留洞尺寸。
2.操作工艺：

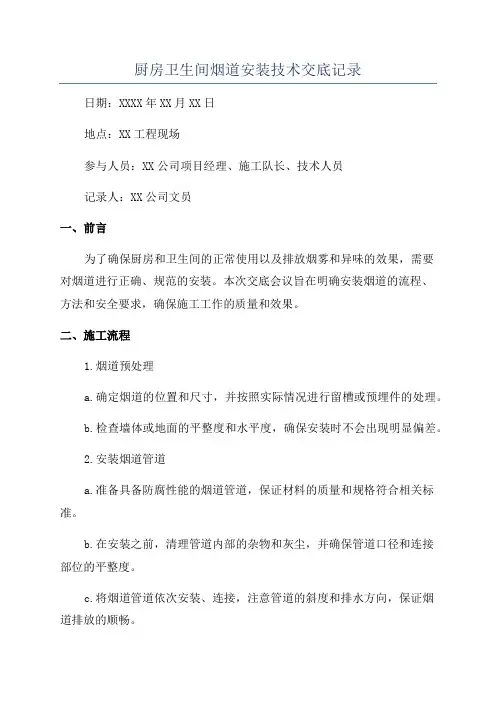

厨房卫生间烟道安装技术交底记录
厨房卫生间烟道安装技术交底记录日期：XXXX年XX月XX日地点：XX工程现场参与人员：XX公司项目经理、施工队长、技术人员记录人：XX公司文员一、前言为了确保厨房和卫生间的正常使用以及排放烟雾和异味的效果，需要对烟道进行正确、规范的安装。
本次交底会议旨在明确安装烟道的流程、方法和安全要求，确保施工工作的质量和效果。
二、施工流程1.烟道预处理a.确定烟道的位置和尺寸，并按照实际情况进行留槽或预埋件的处理。
b.检查墙体或地面的平整度和水平度，确保安装时不会出现明显偏差。
2.安装烟道管道a.准备具备防腐性能的烟道管道，保证材料的质量和规格符合相关标准。
b.在安装之前，清理管道内部的杂物和灰尘，并确保管道口径和连接部位的平整度。
c.将烟道管道依次安装、连接，注意管道的斜度和排水方向，保证烟道排放的顺畅。
d.安装检查门，在需要检修时方便进入烟道内部进行清理和维修。
3.密封烟道a.使用专用密封胶封闭烟道连接处，确保烟道无泄漏。
采用专用密封物质，如硅酮胶等，保证密封性能可靠。
b.检查每个连接处的密封性，确保烟道的整体性能和质量。
4.检测与调试a.完成烟道安装后，进行测试和调试，检查烟道的通风效果和烟雾排放是否完整。
b.使用专业的烟雾发生器进行实际测试，验证烟道的排烟性能和通风效果是否符合要求。
三、安全要求1.施工过程中要遵守相关安全规范，戴好安全帽、防护眼镜、耳塞等个人防护用品。
2.安装过程中要注意操作规范，避免人为损坏烟道和周边设施。
3.对于高空安装烟道的工程，要使用稳固的脚手架和安全绳索，确保人员的安全。
4.施工现场要保持整洁，及时清理施工垃圾和杂物，并定期检查烟道的工作状态。
四、质量要求1.烟道安装要符合相关标准和规范，确保烟道的稳固性和密封性。
2.烟道管道的安装要保证口径的一致性和连接处的严密性，防止烟道泄漏。
3.烟道排烟效果要达到预期的要求，确保厨房和卫生间内的烟雾和异味能够及时排放。
4.完成施工后要进行测试和调试，确保烟道的通风效果和排烟性能正常。
厨房烟道安装安全技术交底模板
一、交底对象1. 施工班组全体成员2. 施工现场管理人员二、交底时间[填写具体日期]三、交底内容一、施工前的准备工作1. 施工方案审查：施工前必须对施工方案进行详细审查，确保施工方案合理、安全、可行。
2. 人员培训：对所有参与烟道安装的施工人员进行安全教育培训，提高安全意识。
3. 材料设备检查：检查所有施工材料、设备是否齐全、完好，确保施工质量。
二、施工过程中的安全注意事项1. 高空作业安全：- 高空作业人员必须佩戴安全帽、安全带，并做到高挂低用。
- 高空作业平台必须牢固可靠，必要时设置防护栏杆。
- 上下交叉作业时，必须设置安全隔离层，防止碰撞。
2. 烟道安装安全：- 安装烟道前，检查烟道尺寸是否符合设计要求，确保烟道安装位置准确。
- 安装过程中，注意保护墙体，避免损坏墙体结构。
- 烟道接口处应严密，防止漏烟。
- 安装完毕后，进行试压检查，确保烟道无泄漏。
3. 焊接作业安全：- 焊接作业人员必须持证上岗，严格遵守焊接操作规程。
- 焊接作业区域应通风良好，避免一氧化碳中毒。
- 焊接作业区域应设置防护措施，防止火花飞溅。
4. 消防设施：- 施工现场必须配备足够的消防设施，如灭火器、消防沙等。
- 施工人员必须掌握消防设施的使用方法，确保火灾发生时能够及时应对。
三、施工结束后的注意事项1. 清理现场：施工结束后，清理施工现场，确保无残留物、垃圾。
2. 验收合格：经检查，烟道安装质量符合设计要求，方可进行下一步施工。
四、其他注意事项1. 施工过程中，严格遵守国家相关法律法规和施工规范。
2. 施工人员必须服从现场管理人员的指挥，确保施工安全。
3. 发现安全隐患，立即报告并采取措施予以消除。
五、责任追究1. 施工过程中发生安全事故，按照国家相关法律法规和公司规章制度追究相关责任。
2. 施工人员未按要求佩戴安全防护用品，造成安全事故，追究个人责任。
六、交底人[填写交底人姓名及职务]七、接受交底人[填写接受交底人姓名及职务]八、备注1. 本交底内容仅供参考，具体施工过程中，应根据实际情况进行调整。
烟道安装技术交底记录审批稿
钢丝网增强水泥排油烟气道制品所用原材料水泥的性能应符合GB175《通用硅酸盐水泥》的规定，其中矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥的强度等级不得低于。增强材料宜使用18#-20#钢丝网，钢丝网网眼尺寸宜为10mm*10mm。
烟道外观质量应符合下列要求：
排油烟气道制品的内外表面应平整，无麻面、蜂窝、孔洞。不得裸露钢丝。
烟道就位时应对准中心线，四周用木楔做临时固定，挂线校直，然后安装上一层烟道或排风道，一次安装最多不超过三层，排风道就位后，排风道与楼板预留洞之间的缝隙应先浇水湿润缝隙洞口边缘，以清除垃圾灰尘，用水泥胶浆先涮涂缝隙洞口边缘，用1：2的水泥砂浆座浆；然后用C20细石混凝土分两次（内掺占水泥用量5%的膨胀剂）浇灌密实，再用防水油膏密封，待浇灌细石混凝土时将木楔取出。
排油烟气道制品不得有裂纹，内壁交界处宜制成圆角。
排油烟气道制品顶端面应平整无飞边，且与管体外壁面相垂直。
有下列情况的排油烟气道允许修补：
1）每侧壁面的麻面、蜂窝不应超过两处，每处面积不应超过㎡。
2）端面碰损，烟道外壁损坏纵深度不应超过50mm，宽度不应超过100mm。
钢丝网增强烟道尺寸允许偏差应符合下表要求：
烟道应整齐堆放，并堆放在对施工面影响小、易运输的位置，并做好标识牌。
5、成品保护
严禁吊装施，防止烟道被损坏。
运输、安装过程中严禁碰撞到各处墙体阳角、水、电、暖的管材及各窗框、窗台、楼梯护角等。
参加单位及人员
技术负责人
烟道安装技术交底记录
技术交底记录
工程名称
华润中央公园D3地块4#-8#楼
交底日期
2017年10月20日
施工单位
新八建设集团有限公司
烟道安装工人安全技术交底模板
一、工程名称：[请填写工程名称]二、施工单位：[请填写施工单位名称]三、施工班组：[请填写施工班组名称]四、交底日期：[请填写交底日期]五、交底内容：一、安全教育培训与考核1. 所有参与烟道安装的工人必须经过专业安全培训，考核合格后方可上岗。
2. 定期组织安全教育培训，增强工人的安全意识和自我保护能力。
二、个人防护用品1. 工人必须佩戴安全帽，确保安全帽符合国家标准。
2. 必须穿着防滑鞋，防止在工作中滑倒。
3. 根据作业环境，佩戴相应的防护眼镜、耳塞等个人防护用品。
三、施工前的安全检查1. 施工前，对施工区域进行全面的安全检查，包括电气线路、机械设备等，确保安全无隐患。
2. 检查脚手架的稳固性，确保脚手架搭设符合安全规范。
四、施工过程中的安全措施1. 高处作业时，必须正确佩戴安全带，并确保安全带连接牢固。
2. 使用脚手架时，搭设完成后必须经验收合格后方可使用，不得随意拆除或移动。
3. 进入密闭空间作业前，必须办理受限空间作业许可证，对内部空气进行监测，保持良好通风。
4. 在狭窄空间作业时，应设置警示标志，防止他人误入。
五、作业过程中的注意事项1. 砌筑烟道时，注意砖块堆放稳固，防止倾倒。
2. 严禁在施工过程中饮酒或服用影响判断能力的药物。
3. 施工过程中，应保持施工现场的整洁，及时清理杂物，防止绊倒或滑倒。
六、事故应急处理1. 发生事故时，立即停止作业，并迅速上报。
2. 根据事故类型，采取相应的应急措施，如火灾、触电等，确保人员安全。
3. 按照应急预案，及时组织人员疏散，并协助救援。
七、交底人：[请填写交底人姓名及职务]八、接受交底人员：[请填写接受交底人员姓名及职务]九、签字确认：[请填写双方签字确认日期]十、备注：[如有其他需要说明的事项，请在此处填写]通过以上安全技术交底，确保烟道安装过程中的安全，预防事故的发生。
所有施工人员必须严格遵守各项安全规定，共同营造一个安全、和谐的工作环境。
排烟道安装安全技术交底模板
一、工程概况1. 工程名称：[填写工程名称]2. 工程地点：[填写工程地点]3. 施工单位：[填写施工单位名称]4. 施工负责人：[填写施工负责人姓名]5. 作业班组：[填写作业班组名称]二、安全技术交底内容1. 安全生产目标确保施工过程中不发生任何安全事故，实现零事故、零伤害、零污染。
2. 施工人员安全教育培训（1）施工人员必须接受安全生产教育和技能培训，了解并掌握本工程的安全技术要求。
（2）施工人员应熟悉本工程的安全操作规程，遵守施工现场的各项安全规定。
3. 施工现场安全措施（1）施工人员进入施工现场必须佩戴安全帽，高空作业必须佩戴安全带。
（2）施工现场应设置明显的安全警示标志，严禁酒后作业、疲劳作业。
（3）施工现场应保持整洁，通道畅通，确保施工安全。
4. 施工工艺及操作要点（1）排烟道安装前，应检查预留孔洞的位置、尺寸是否符合设计要求，如有偏差应及时整改。
（2）安装排烟道时，应确保排烟道与墙体连接牢固，防止因振动导致排烟道脱落。
（3）排烟道安装过程中，严禁对排烟道进行敲击、碰撞，以免损坏排烟道。
（4）排烟道安装完成后，应进行自检，确保排烟道安装质量符合要求。
5. 特殊作业安全措施（1）高空作业：施工人员必须佩戴安全带，安全带应固定在可靠位置，确保施工安全。
（2）有限空间作业：进入有限空间作业前，应办理有限空间作业许可证，并做好通风、检测等安全措施。
（3）焊接作业：焊接作业应采取防火、防爆措施，防止火灾事故发生。
6. 应急预案（1）施工现场应配备必要的应急救援器材，如灭火器、急救箱等。
（2）施工人员应熟悉应急救援器材的使用方法，提高应急处置能力。
（3）发生安全事故时，施工人员应立即停止作业，并采取有效措施进行处置。
三、施工准备1. 施工单位应提前组织施工人员对施工现场进行安全检查，确保施工环境安全。
2. 施工单位应提供必要的施工图纸、技术规范等资料，确保施工人员了解施工要求。
3. 施工单位应按照施工进度安排，提前准备施工所需材料、设备。
排烟管道安装安全技术交底模板
一、交底目的为确保排烟管道安装工程的安全进行，预防事故发生，特进行本次安全技术交底。
二、交底对象所有参与排烟管道安装施工的施工人员、管理人员及监理人员。
三、交底内容1. 安全操作规程1.1 从事排烟管道安装工作的人员必须遵守国家、行业有关安全技术规程和本工程的安全操作规程。
1.2 施工人员应接受安全技术培训，未经培训或培训不合格者不得上岗作业。
1.3 特种作业人员必须持证上岗，并严格遵守操作规程。
2. 施工前的准备工作2.1 施工前应对施工现场进行安全检查，确保施工环境安全。
2.2 施工人员应熟悉施工图纸、施工方案和安全技术交底内容。
2.3 施工机具、设备应进行检查、维护，确保其安全可靠。
3. 施工过程中的安全注意事项3.1 施工人员应正确佩戴个人防护用品，如安全帽、安全带、防护眼镜等。
3.2 施工现场应设置安全警示标志，禁止无关人员进入施工区域。
3.3 施工过程中应严格遵守高处作业、起重作业、电气作业等安全操作规程。
3.4 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
3.5 施工过程中应密切关注施工环境变化，发现安全隐患及时上报并采取措施排除。
4. 具体施工要求4.1 排烟管道的材质、规格应符合设计要求，确保管道的严密性和耐久性。
4.2 管道安装应确保横平竖直，连接处应牢固可靠，不得出现松动、漏气等现象。
4.3 管道支吊架应设置合理，确保管道的稳定性和安全性。
4.4 施工过程中应保持施工现场的整洁，及时清理施工垃圾，防止污染环境。
5. 应急处理5.1 施工过程中如发生安全事故，应立即停止施工，及时上报并采取相应措施进行处理。
5.2 施工人员应熟悉应急处理程序，提高自救互救能力。
四、交底时间（此处填写具体日期）五、交底人（此处填写交底人姓名及职务）六、被交底人（此处填写被交底人姓名及职务）七、备注1. 本安全技术交底内容为本次排烟管道安装工程的安全要求，施工过程中应严格遵守。
2. 施工人员应认真阅读本安全技术交底内容，确保施工安全。
厨房烟道安装安全技术交底模板
一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 工程规模：[工程规模]4. 工程概况：[工程概况]5. 烟道材质：[烟道材质]6. 烟道尺寸：[烟道尺寸]7. 结构预留洞口尺寸：[结构预留洞口尺寸]二、交底依据1. 国家相关安全生产法律法规及行业标准2. 《建筑工程施工质量验收统一标准》3. 《住宅排气道施工及验收规范》4. 施工图纸及相关设计文件三、施工目标1. 确保施工质量达到《建筑工程施工质量验收统一标准》的合格标准。
2. 满足招标文件、技术规范及图纸要求。
3. 保障施工人员生命财产安全。
四、施工准备1. 作业面准备- 主体结构施工结束，并经验收合格。
- 检查预留孔留置位置是否正确，偏差较大处适当凿除、修整。
- 烟道成品生产并供货至施工现场，产品质量严格按《23J916》图集的有关要求执行。
- 进场时，由项目部对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。
2. 中小型机具准备- 铁锤、吊线锥、铁锹、斗车、切割机、5M钢卷尺、錾子等。
3. 劳动力准备- 劳力配备8人以上。
五、施工工艺流程及操作要点1. 工艺流程- 烟道尺寸位置校正→ 首层砂浆找平→ 安装烟道→ 自检→ 烟道垂直度两次C20砼填实→ 预留孔满挂钢丝网→ 抹灰养护2. 操作要点- 烟道外观质量检查：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应倒圆。
- 烟道尺寸允许偏差：烟气道两端部平面应方正，截面对角线误差3mm，壁厚2mm，侧向弯曲4mm。
六、安全技术措施1. 人员安全- 施工人员必须穿戴符合安全规定的个人防护用品。
- 施工现场设置安全警示标志，明确安全操作规程。
- 施工人员必须接受安全培训，掌握安全操作技能。
2. 设备安全- 施工设备必须符合国家相关安全标准，定期进行检查和维护。
- 施工过程中，确保设备运行正常，防止发生意外事故。
3. 施工现场安全- 施工现场设置安全通道，确保人员通行畅通。
烟道技术交底记录
烟道技术交底记录技术交底记录鲁JJ—005 工程名称联城海岸锦城2#、3＃楼施工单位青建集团股份公司交底部位厨卫烟气道工序名称烟气道安装交底提要：混凝土施工工艺烟气道安装一、材料准备1、排气道、风帽采用预制品,壁厚不得小于1。
5，使用水泥等为不低于32。
5的低碱度水泥，符合JC/T3044-1998要求，内置钢丝网或耐火玻璃纤维网格布。
2、防火阀采用符合国家规范的产品3、承托使用不低于？14的螺纹钢5、型号：厨房BPS—C5 500*400 卫生间：BPS—W2 320*250二、工具准备小车、切割锯、锤子、电镐等三、产品运输要求1、产品运输时必须横置平放并将其固定，防止碰撞，装卸时轻起轻落，严禁投掷。
2、产品堆放场地必须平整，层层放垫木，应放在距1、不均匀沉碰撞陷裂1。
1原因分析结构构件下面的地基未经夯实和必要的加固处理,再砼浇筑后,由于地基浸水而引起不均匀沉降,或模板刚度不足,支撑体系间距过大，支撑底部松动，无设垫板，拆摸过早也会导致不均匀沉陷裂缝的出现.1。
2防治措施对松软土、填土地基在上部结构施工前应进行必要的夯实和加固，加强模板施工方案编制计算,正确验算模板支撑体系的强度、刚度和挠度，强化现场模板安装与方案的统一，严格实施同条件试块拆模规定,禁止过早拆模。
2。
干缩裂缝及预防干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。
水泥浆中水分的蒸发会产生干缩,且这种收缩是不可逆的.2。
1原因分析干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快,变形较大，内部湿度变化较小变形较小,较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。
相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生.干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0。
05~0.2mm之间，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。
厨房卫生间排烟道安装技术交底
1、范围本工程室内厨房、卫生间排气道的安装施工。
2、施工准备 2.1.1.2 技术要求：厨卫间排烟道主要技术性能2.1.2 工具：2m 托线板、无齿锯、撬棍、笤帚、水桶、钢丝刷、灰槽、抹子、木楔、手锤、橡皮锤、软毛刷、射钉枪等。
2.2 作业条件：2.2.1 结构已验收，屋面防水层已施工完毕。
墙面弹出+50cm 标高线。
2.2.2 操作地点环境温度不低于5℃。
2.2.3 正式安装以前，先试安装样板一道，经鉴定合格后再正式安装。
2.3 施工前准备2.3.1 施工前对产品的型号、规格数量、层号、箭头方向做详细检查，并应对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补，不符合要求的产品不得使用。
2.3.2 施工前熟悉厂家提供的管道安装系统图，排气道的型号标记和楼层的层号应一致(即按层号对号入座)。
2.3.3 检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中，由顶层洞口放线，采用吊线锤的方法直到底层洞口做大面、小面的控制中心线，方可安装施工。
3 施工工艺 3.1 工艺流程：→→→→3.2 在排气道相互垂直的两个侧面上，弹好中心线。
3.3 检查排气道进气口位置及气流箭头方向，找正排气道的进气口左右位置。
3.4 安装方法：3.4.1 排气道采用把安装的排气道送到上一层自上而下吊装，将排风道上端以绳绕管四周捆好，穿入上方预留洞口内，从上一层起吊，由四人从下面抬起，将排风道套入上方预留洞内，在底层通风道的上端面座聚合物砂浆，然后将通风道落下。
3.4.2 将排气道上二个方向的中心线与楼板面上二个方向的中心线对好，用靠尺效正通风道的垂直位置，然后用木楔将排气道临时固定。
3.4.3 .排气道承托方法：在管道根部留置Ф14～Ф18钢筋，支承在楼板基层上，钢筋搭于楼板长度≥50mm，遇混凝土墙位置采用植筋锚固，锚固深度≥50mm。
具体见下图。
3.4.4 做好管道端口密封及隔板端面，选用材料JP891水泥砂浆改性剂，细砂调制水泥砂浆配比为1:2:0.25-0.5比例混合搅拌均匀成水泥砂浆即可。
厨卫烟道排气道安装技术交底记录-完
技术交底记录工程名称交底部位装饰装修工序名称厨卫烟道排气道安装交底提要：交底内容:1 施工准备1.1 材料要求1.1.1 预制变压式通风道的型号、规格、质量应符合设计要求,并附有出厂合格证。
1.1.2 水泥：32.5号普通硅酸盐水泥。
1.1.3 砂：中砂。
1.1.4 细石：粒径0.5～1.2cm。
1.1.5 钢材：角钢规格L30×4mm。
1.2 主要机具：撬杠、吊钩、卡环、垫铁、木楔、倒链等。
1.3 作业条件1.3.1 吊装前应对通风道质量进行检查，凡不符合质量要求的不得采用，并作出明显标记。
构件如有缺陷，应重新进行加工或修补后方可使用。
1.3.2 在墙上预先弹出通风道的位置、标高线，控制好上下通风道之间的水平距离和标高，避免安装时安放不下。
1.3.3 顶板上已预留好的安装洞口，应剔凿好，上下贯通。
2 施工操作工艺措施及主要做法要求2.1 工艺流程：安装角钢托架→吊线→安装通风道→临时固定→灌缝→养护→上层通风道安装。
2.2 施工操作要点及要求2.2.1 安装角钢托架：根据通风道的外型尺寸，用∠30角钢加工托架，要求托架四角可放置在楼板上，或能与楼板内钢筋焊接；托架隔层放置。
2.2.2 吊线：根据通风道尺寸，从顶层到底层吊线，在墙上弹出通风道安装边线。
2.2.3安装通风道：将通风道下段安放在托架上，并临时加固。
从上层楼面将上段通风道吊装在下段通风道上，上下找直后临时将角钢进行点焊固定。
2.2.4 临时固定：经检查位置准确，上下顺直无错位后，用木楔对通风道进行临时固定。
2.2.5 灌缝：每层通风道安装完，应及时吊模，将楼板与通风道之间的空隙用C20细石混凝土填满，振捣密实。
如果通风道有破损，灌缝时注意不可将混凝土落入通风道内，并及时用钢丝网附于破损处，抹水泥砂浆进行修补处理。
2.2.6 养护：混凝土浇筑完后，应及时养护到规定强度。
2.2.7 上层通风道安装：按上述工序安装上层通风道。
3 质量要求3.1 主控项目3.1.1 安装时构件的混凝土强度必须符合设计要求和施工规范的规定。
厨房 卫生间排烟气道技术交底
厨房、卫生间、排烟气道安装施工技术交底一、材料要求：（1）排烟气道壁采用M 5.0水泥沙浆，中间夹22＃龟甲网或耐碱玻璃网格布，经人工打制成矩形构件。
（2）应用强度等级32.5硫铝盐水泥制作，其性能应符合JC/T65p或JC714规定。
耐碱玻璃纤维网格布性能应符合JC/T841规定。
（3）烟气道进厂必须具有产品出厂合格证明及相关单位的检验报告。
二、质量标准：（1）外观质量：排烟气道内表面应光滑，外表面应平整无孔洞和裂缝。
端面平整及无毛边。
（2）排烟气道制品尺寸偏差如下：三、施工及安装：（1）安装前先要检查所预留洞口尺寸及位置是否正确，有无遗漏现象。
（2）安装时应自下而上逐层安装，安装节点应注意以下几点。
A.在烟道安装处的楼扳上预留比烟道外包皮尺寸大于50mm的预留孔等烟道安装好后应用C20以上细石混凝土吊模浇捣密实。
B.在烟气道接槎处放置2Ф12～2Ф16的钢筋，其钢筋的一端架楼板上，另一端入墙50mm.且钢筋应刷防锈漆二道。
C.在烟道的端部应加工凹槽便于钢筋放置，在接槎处应用107胶与水泥素灰按0.6 ：1混合胶灰或防水油膏密封。
（3）安装前应检查楼板预留孔及压按气道的安装方向位置，弹出中心线然后在烟道垂直面俩侧也弹出中心线，烟气道就位时应对准中心线，周边也用木楔围完，挂线校直。
（4）在搬运和安装时应轻拿轻放，不得碰撞，敲击、并不得在管道上停走或堆放其他物品。
（5）安装时应将相应的配制及烟道上的预留孔预留到位。
（6）安装时除应注意自身的安全施工的外，尚应注意爱护公物及其他人的安全，遵守现厂文明等各项纪律。
技术负责人：交底人：接底人：。
住宅工程烟道施工交底(3篇)
第1篇本工程为住宅工程，涉及烟道施工。
烟道是建筑物中用于排放厨房油烟和通风的重要设施，其施工质量直接关系到建筑物的安全和居住舒适度。
为确保烟道施工质量，特进行以下技术交底。
二、施工准备1. 材料准备：烟道材料应选用符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准的水泥预制构件，水泥强度不应低于32.5级，构件耐火极限不应低于1.0h。
构件增强材料应使用网号04X04丝径不小于0.7mm的热镀锌电焊网及直径不小于4mm的钢筋。
2. 工具准备：电钻、切割机、水平尺、线锤、水平尺、卷尺、钢卷尺、刷子、抹子、水桶等。
3. 人员准备：施工人员应具备烟道施工经验和技能，熟悉施工图纸和规范要求。
三、施工工艺1. 施工前，应按照设计图纸要求，对烟道位置进行测量放线，确保烟道位置准确。
2. 根据放线结果，在烟道位置安装龙骨，龙骨间距应符合设计要求。
3. 在龙骨上敷设防水防潮隔膜，并在隔膜之间填充岩棉，以提高烟道的保温隔热性能。
4. 在竖向龙骨之间安装横向龙骨，并沿竖向龙骨和横向龙骨的外立面敷设涂装板。
5. 安装烟道时，应确保烟道与楼板、墙体的连接牢固，密封性能良好。
6. 烟道安装完成后，进行烟道抹灰，抹灰厚度应符合设计要求，抹灰面应平整、光洁。
7. 烟道抹灰完成后，进行质量检查，确保烟道施工质量符合规范要求。
四、质量控制1. 材料质量：确保烟道材料符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准要求。
2. 施工工艺：严格按照施工工艺进行施工，确保烟道安装牢固、密封性能良好。
3. 质量检查：施工过程中，应进行全过程质量检查，发现问题及时整改。
4. 工程验收：施工完成后，应进行工程验收，确保烟道施工质量符合规范要求。
五、安全措施1. 施工人员应穿戴好个人防护用品，如安全帽、工作服、手套等。
2. 施工现场应设置安全警示标志，确保施工安全。
3. 施工过程中，应严格遵守操作规程，防止安全事故发生。
厨房、卫生间通风道安装技术交底
厨房、卫生间通风道安装技术交底随着现代人们生活水平的不断提高，对家居环境的要求也越来越高。
除了买房要求采光好外，还有一个很重要的问题就是通风。
特别是在厨房和卫生间这两个家庭最易产生难闻气味的地方，通风问题必须要引起足够的重视。
因此，本文将介绍厨房、卫生间通风道的安装技术，帮助大家更好地解决通风问题。
厨房通风道安装技术安装位置厨房通风口的位置以厨房炉灶为中心，安装新风口与排风口的距离应该保持一定的距离，并且两个通风口的位置要错位安装，这样可以避免新风口与排风口产生短路。
在一般情况下，新风口应该安装在人高1.5~1.8m的地方，排风口应该安装在地面到顶端的位置上。
尺寸标准根据国家标准规定，厨房排风（或新风）口的面积应该是炉子的2倍以上，并且面积不能小于1.2平方米。
这个标准对于一般家庭的厨房而言已经足够，如果超出这个面积需要再次咨询专业人士。
安装方法1.安装新风口：在厨房新风口安装前，要去掉炉子、柜子等遮挡物，然后确定好新风口的位置和面积。
切记不可将新风口安装在易受油烟污染区域，否则影响新风效果。
之后，将新风口固定在安装洞上，并用灰浆将其牢固地封住。
2.安装排风口：在厨房排风口安装前，也需要去掉炉子、柜子等遮挡物，然后确定好排风口的位置和面积。
切记不可将排风口安装在易受油烟污染区域外面，否则排风不及时。
之后，将排风口安装在排气管的末端，这样可以避免漏风，同时，选用好的排气管材料也是很重要的。
卫生间通风道安装技术安装位置在卫生间通风口的设置上，主要是墙上和吊顶上通风孔建议使用墙上开孔。
在安装的时候，也一定要注意干净卫生间的清洁管理，如检查通风口、孔、散气管是否沾染污物，若无必要的处理，可先用湿布擦拭。
确实有较顽固的油污，可用干净布蘸取清洁剂或酒精擦拭。
在设立卫生间内窗户通风器时，应设置开度适当的小板或网，以防小蚊子飞进来。
尺寸标准根据国家标准规定，卫生间通风量应为该房间容积的7~10倍，通风口的面积也应根据房间的容积大小来确定。
烟道安装技术交底记录
严禁酒后作业，进入施工现场必须正确佩戴安全帽。
严禁从架子上攀爬上下，必须从安全通道行走。
烟道和风道吊装时，必须用钢丝绳两点起吊，脚手架上必须满铺脚手架板作为操作平台。
预留洞口清理时，建筑垃圾严禁从预留洞口直接往下扔，防止伤人。下班前做到工完料尽。并不得从窗向外扔。
每根烟道竖立后必须有人扶稳，用木楔加固后方可松手，防止倾斜伤人。
原材料要求：
钢丝网增强水泥排油烟气道制品所用原材料水泥的性能应符合GB175《通用硅酸盐水泥》的规定，其中矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥的强度等级不得低于。增强材料宜使用18#-20#钢丝网，钢丝网网眼尺寸宜为10mm*10mm。
烟道外观质量应符合下列要求：
排油烟气道制品的内外表面应平整，无麻面、蜂窝、孔洞。不得裸露钢丝。
长度
垂直度
横截面外轮廓公差
端面对角线差
外表面平整度
0，-9
≤1:400
+2，-4
+2，-3
≤7
≤7
2、施工准备
烟气道安装施工应在土建主体工程完毕之后，楼地面、墙面、顶棚粉刷施工前进行。
安装前必须对烟道、排风道的标志、尺寸及外观进行检查，校对各部位的型号。
检查楼板预留洞是否符合设计要求，上下楼板孔洞是否垂直和对中，不符合要求时应进行修整。弹出中心线，然后在烟道垂直面两侧也弹出中心线。
装运过程中，以二点托底搬运。成品验收后应在平坦场地上整齐堆放，堆放高度不超过米。在搬运和安装时应轻抬轻放，不得碰撞、敲击，不得在管道上行走或堆放其他物品。
3、施工工艺
在烟气道底部管道长边两侧距边50mm处各设置一根14钢筋，一端植入主体墙内，一端搁置在楼板上，搁置长度50mm，同时在烟气道底部下口相应位置开出两个凹口，使上下烟气道连接口之间紧密吻合。底层排烟道底部密封，不得漏气。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
厨房卫生间烟道安装技
术交底记录
HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。
4．副烟道进气口下隔板应封闭严密，不得有空隙，副烟道尺寸应上下对齐。
承载力：轴心受压承载力设计值大于25KN，抗弯承载力设计值等于40KN，排风道制品的耐火极限>1.0h，满足国家、行业的有关规定。
三、烟道施工安装要求
1．必须先做样板，然后再按要求进行大面积施工；
2．安装前必须对烟气道进行检查，并校对型号，清理烟气道毛边；
3．烟气道安装时与厨房、厕所内隔墙砌筑穿插进行，应加强对成品的保护，并注意烟道口的留置方向正确；
4．烟气道按照自下而上的顺序进行逐层安装；
5．烟道首层安装前必须用1：2水泥砂浆找平；
安装前，对照设计平面位置图结合现场实际情况划好线，烟道就位要对准烟道中心线，就位准确无误后，用小木楔临时固定，检查上下两个烟道接头处的缝隙，以及副烟道是否对准，挂线校直，上下烟道结合面满涂沥青防水油胶，再用C20细石混凝土在楼板与烟气道间的间隙支吊模填嵌密实平整，填嵌混凝土应高出地面30mm的防水反口。
（顶部内部窝嵌C20细石混凝土宜在上一层烟道就位前完成）用相同的方法逐层向上安装，待混凝土完全凝固后，拔取临时固定木楔，再用C20细石混凝土嵌实，保证不漏气、不渗水，然后在烟道与墙面、楼面水平接触处用1:1水泥砂浆嵌实，待楼地面、前面抹灰完毕，使烟道更为牢固、达到密封要求。
6.烟气道施工安装过程中，为防止杂物掉入管道中，管口应采取遮盖措施。
7.烟道进气口方向位置应正确；
8.排烟气道采用每层承托。
从第二层开始，每层排烟气道均应做承托处理，在下层管道安装完毕，并已做好填缝、防水后，在管道靠墙的适当位置打入不小于Φ16孔两个，
孔深90mm，将不小于Φ16的经过防锈喷涂的钢筋的一端插入孔内80mm，另一端置于楼板上，应超出预留洞边80mm长固定。
应先在上层管道下口距排气道外壁20~30mm处加凹口，使上下排气道紧密吻合，准备就绪后再安装上节管道。
四、质量标准
1．烟道中心线与楼板定位线位移不应大于3mm；
2．上下烟道接口处中心线位移不应大于2mm，每节烟道垂直度偏差不应大于2mm。
五、成品保护
1．运输过程中，以两点托底搬运；
2．成品验收后应放在平坦场地上，整齐堆放，堆放高度不得超过6皮；
3．在搬运和安装时应轻抬轻放，不得碰撞、敲击，不得在管道上行走或堆放其他物品。
4．注意与砌体工程施工的穿插作业，作好自身成品和他人成品的保护；
六、安全注意事项
1．严禁酒后上岗，严禁在楼层嬉戏、打闹；
2．夜间施工，要有照明设施，确保灯光照明正常；
3．安全用电，禁止私拉乱设，用电有电工专人接线，专人看护；
4．施工人员必须服从命令听指挥，加强纪律，按操作规程作业，出现违章事故，追查责任，赏罚严明；
5．进入现场必须戴好安全帽；
6．楼层严禁大小便，违者100元重罚；。
