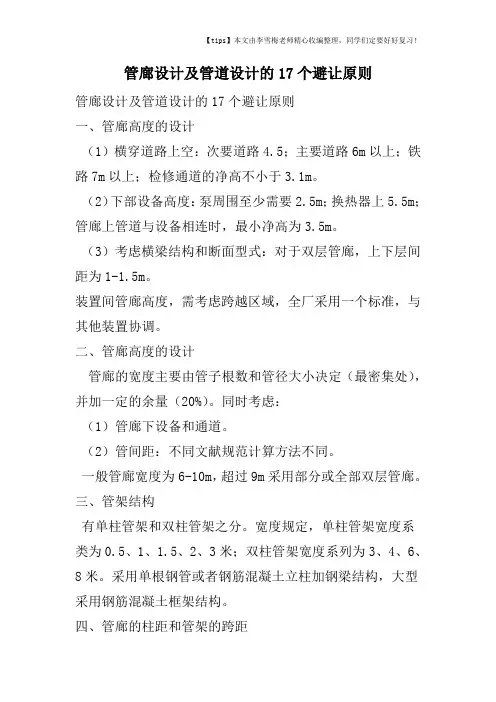

管廊上管道布置的原则

31管廊上管道布置的原则是什么？

答：

一、（1）大直径管道应靠近管廊柱子布置；

（2）小直径、气体管道、公用工程管道直布置在省廊中间；

（3）工艺管道宜布置在与省廊相连接的设备一侧；工艺管道视其两端所连接的设备管口标高可以布置在上层或下层；

（4）需设置“Ⅱ”型补偿器的高温管道，应布置在靠近柱子处，且‘Ⅱ”型补偿器宜集中设置；

（5）低温介质管道和液化烃管道，不应靠近热管道布置；也不要布置在热管道的正上方；

（6）对于双层管廊，气体管道、热管道、公用工程管道、泄压总管、火炬干管、仪表和电气电缆糟架等宜布置在上层；一般工艺管道、腐蚀性介质管道、低温管道等直布置在下层；

（7）管廊上管道设计时，应留10％－20％裕量。

二、(1)大口径管道应尽量靠近管廊柱子布置或布置在管廊柱子上方,以使管架的横梁承受较小的弯矩。

(2)比较经济合理的设备平面布置都是在管廊两侧按工艺流程顺序布置设备，因而顺理成章地与管廊左侧设备联系的管道布置在管廊左侧而与右侧设备联系的管道布置在管廊右侧。公用工程管道布置在管廊中间，易于向两侧引出。

(3)对于双层管廊，通常气体管道、热的管道宜布置在上层；液体的、冷的、液化烃、化学药剂及其他有腐蚀性介质的管道宜布置在下层。因此，公用工程管道中的蒸汽、压缩空气、氮气、氧气及其他工艺气体管道宜布置在上层；新鲜水、循环水等液体公用工程管道布置在下层或上层。工艺管道视其两端所联系的设备嘴子的标高可以布置在上层或下层以便做到步步高或步步低。

(4)管廊在进出装置处通常有较多的阀门，应设置操作平台，平台宜位于管道上方。对于双层管廊，在装置边界处应尽可能将双层合并成单层以便布置平台。必要时沿管廊走向也应设操作检修通道。有孔板的管道宜布置在管廊上方靠近走台处或靠近管廊的柱、架以便设平台和梯子。

(5)敷设在管廊上的电缆槽架不允许布置在热管道附近或腐蚀性介质管道的下方。一般仪表管缆槽架敷设在管廊柱子的外侧。甲类气体、高温气体、氧气、低闪点介质管道应尽可能远离电缆仪表管缆的槽架。为防止电磁感应。电缆、仪表管缆的槽架不宜相邻布置，必要时两槽架的净距不应小于1m。

(6)需要热补偿的管道不能局限于在管廊范围内考虑其补偿方式，应当从管道的起点至终点对整个管系进行分析以便确定合理的补偿方案。补偿器应高出管廊上其他管道

500-700mm。把高温、口径大的管道布置在管廊外侧。当管廊宽度较大时，这些需要补偿的管道位置需适中，以免弯管伸出的臂长过长。因为弯管的臂通常是支承在管廊的侧梁上的。

(7)个别大直径管道进入管廊改变标高有困难时可以平拐进入管廊的边缘或沿管廊柱外侧布置。管廊上的管道改变管径时应采用偏心大小头以保持管低标高不变。

revit管线综合布置的原则

目前各安装方议定的安装层次主要要求： 1、动力电缆桥架贴大梁的梁底安装 2、照明桥架在最下层 3、风管贴大梁梁底安装 4、给排水管与风管属于同一标高范围安装层面区域 5、消火栓主管贴大梁梁底安装 6、在保证净空高的情况下喷淋管于风管下方安装，若满足不了，只能提高喷淋管标高，局部翻弯。管线综合布置的实施原则总体原则尽量利用梁内空间。绝大部分管道在安装时均为贴梁底走管，梁与梁之间存在很大的空间，尤其是当梁高很大时。在管道十字交叉时，这些梁内空间可以被很好的利用起来。在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。避让原则有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。有压管道是在压力作用下克服沿程阻力沿一定方向流动。一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效

果产生影响。因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。小管道避让大管道。通常来说，大管道由于造价高、尺寸重量大等原因，一般不会做过多的翻转和移动。应先确定大管道的位置，后布置小管道的位置。在两者发生冲突时，应调整小管道，因为小管道造价低且所占空间小，易于更改路由和移动安装。冷水管道避让热水管道。热水管道需要保温，造价较高，且保温后的管径较大。另外，热水管道翻转过于频繁会导致集气。因此在两者相遇时，一般调整冷水管道。附件少的管道避让附件多的管道。安装多附件管道时要注意管道之间留出足够的空间（需考虑法兰、阀门等附件所占的位置），这样有利于施工操作以及今后的检修、更换管件。临时管道避让永久管道。新建管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。垂直面排列管道原则热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。管道间距考虑到水管外壁、空调水管、空调风管保温层的厚度。电气桥架、水管，外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿构造墙需要90度拐弯风道及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。不同专业管线间距离，尽量满足现场施工规范要求。考虑机电末端空间

城市工程管线综合设计规范

城市工程管线综合规划规范 1总则 1.0.1为合理利用城市用地,统筹安排工程管线在城市的地上和地下空间位置,协调工程管线之间以及城市工程管线与其他各项工程之间的联系,并为工程管线规划设计和规划管理提供依据,制定本规范。 1.0.2本规范适用于城市总体规划(含分区规划)、详细规划阶段的工程管线综合规划。 1.0.3 城市工程管线综合规划的主要内容包括:确定城市工程管线在地下敷设时的排列顺序和工程管线间的最小水平净距、最小垂直净距；确定城市工程管线在地下敷设时的最小覆土深度；确定城市工程管线在架空敷设时管线及杆线的平面位置及周围建（构)筑物、道路、相邻工程管线间的最小水平净距和最小垂直净距。 1.0.4 城市工程管线综合规划应重视近期建设规划,并应考虑远景发展的需要。 1.0.5 城市工程管线综合规划应结合城市的发展合理布置,充分利用城市地上、地下空间。 1.0.6 城市工程管线综合规划应与城市道路交通、城市居住区、城市环境、给水工程、排水工程、热力工程、电力工程、燃气工程、电信工程、防洪工程、人防工程等专业规划相协调。 1.0.7 城市工程管线综合规划除执行本规范外,尚应符合国家现行有关标准、规范的规定。

2 地下敷设 2.1一般规定 2.1.1城市工程管线宜地下敷设。 2.1.2工程管线的平面位置和竖向位置均应采用城市统一的坐标系统和高程系统。 2.1.3工程管线综合规划要符合下列规定: 2.1. 3.1应结合城市道路网规划,在不妨碍工程管线正常运行、检修和合理占用土地的情况下,使线路短捷。 2.1. 3.2应充分利用现状工程管线。当现状工程管线不能满足需要时，经综合经济、技术比较后，可废弃或抽换。 2.1. 3.3平原城市应避开土质松软地区、地震断裂带、沉陷区以及地下水位较高的不利地带；起伏较大的山区城市，应结合城市地形的特点合理布置工程管线位置，并应避开滑坡危险地带和洪峰口。 2.1. 3.4工程管线的布置应与城市现状及规划的地下铁道、地下通道、人防工程等地下隐蔽性工程协调配合。 2.1.4编制工程管线综合规划设计时,应减少管线在道路叉口处交叉。当工程管线竖向位置发生矛盾时，宜按下列规定处理： 2.1.4.1压力管线让重力自流管线; 2.1.4.2可弯曲管线让不易弯曲管线; 2.1.4.3分支管线让主干管线; 2.1.4.4小管径管线让大管径管线。 2.2 直埋敷设

管线管廊布置设计规范

石油化工工艺装置布置设计规范SH3011-2011 4 管廊的布置管廊的形式和位置 4.1.1 管廊的形式宜根据设备平面布置的要求，按下列原则确定; a）设备较少的装置可采用一端式或直通式管廊； b）设备较多的装置可根据需要采用“L”型、“T”型或“Π”型等形式的管廊； c）联合装置可采用主管廊和支管廊组合的结构形式。 4.1.2 装置内管廊按结构形式可分为独立式和纵梁式；按材料可分为混凝土管廊、钢管管廊和组合管廊。 4.1.3 管廊在装置中应处于能联系主要设备的位置。 4.1.4 管廊应布置在装置的适中位置，宜平行于装置的长边。 4.1.5 管廊的布置应缩短管廊的长度，且有效利用管廊空间。 4.1.6 管廊的布置应满足道路和消防的需要，以及地下管道、电缆沟、建筑物、构筑物等的间距要求，并应避开设备的检修场地。管廊的布置要求 4.2.1 管廊上方可布置空气冷却器（以下简称“空冷器”），下方可布置泵（或泵房）、换热器或其他小型设备，但应符合本规范第条、第条、第条和第条的规定。 4.2.2 管廊下作为消防通道时，管廊至地面的最小净高不应小于4.5m。 4.2.3管廊可以布置成单层或多层，最下一层的净空应按管廊下设备高度、设备连接管道的高度和操作、检修通道要求的高度确定。 4.2.4 当管廊有桁架时，管廊的净高应按桁架底高计算。 4.2.5 管廊的宽度应符合下列要求： a) 管道的数量、管径及其间距： b) 架空敷设的仪表电缆和电气电缆的槽架所需的宽度； c) 预留管道所需的宽度； d) 管廊上布置空冷器时，空冷器构架支柱的尺寸； e) 管廊下布置泵时，泵底盘尺寸及泵所需要操作和检验通道的宽度。 4.2.6管廊的柱距应满足大多数管道的跨距要求，宜为6m~9m。 4.2.7 多层管廊的层间距应根据管径大小和管廊结构确定，上下层间距宜为1.2m~2.4m；对于大型装置上下层间距可为2.5m~3m。当管廊改变方向或两管廊成直角相交时，管廊应错层布置，错层的高差宜为0.6m~1.2m；对于大型装置可为1.25m~1.5m。 4.2.8 混凝土管廊的梁顶应设通长预埋件，预埋件的型式应符合国家现行标准SH/T35的要求。

市政管线的布置原则

管线的布置原则场地设计可能涉及的工程管线包括了城市公用设施的各个方面。一般有给水管道、排水管道、燃气管道、供热管道、电力电缆、通信电缆等。其中，给水、燃气、热力管道是有压力的，排水管道是无压力自流的。场地中的管线布局，压力管线均与城市干线网有密切关系，管线要与城市管网相衔接;重力自流的管线与地区的排水方向及城市雨污水干管相关。在进行管线综合布置时，应与周围的城市市政条件及场地的竖向规划设计互相配合，多加校验，才能使管线综合方案切合实际。 (一)需注意的问题场地中管线的设置在一般情况下采取地下敷设，在具体的设计中需要注意以下几点： (1)各种管线的敷设不应影响建筑物的安全，并且应防止管线受腐蚀、沉陷、振动、荷载等影响而损坏。 (2)管线应根据其不同特性和要求综合布置，对安全、卫生、防干扰等有影响的管线不应共沟或靠近敷设。 (3)地下管线的走向宜沿道路或与主体建筑平行布置，并力求线形顺直、短捷和适当集中，尽量减少转弯，并应使管线之间以及管线与道路之间尽量减少交叉。 (4)与道路平行的管线不宜设于车道下，不可避免时应尽量将埋深较大、翻修较少的管线布置在车道下。 (二)管线布置的一般原则 (1)地下管线布置原则： n.地下管线的合理安排顺序，应是从建筑物基础外缘向道路中心。由浅人深的安排下列管道、电信电缆、电力电缆、热力管(沟)、压缩空气管、煤气管、氧气管、乙炔管、给水管、雨水管，最后是污水管(图8—1)。

6.地下管线的基本布置次序，从建筑物基础外缘向外，离建筑物由近及远的水平排序宜为：电力管线或电信管线、燃气管、热力管、给水管、雨水管、污水管(图8—1)。 f.地下管线一般宜敷设在车行道以外的地段，特殊困难时才可以采取加固措施。后将检修较少的给水管和排水管布置在车行道下。 d.饮用水管应避免与排水管及其他含酸碱腐蚀、有毒物料管线共沟敷设。避免将直流电力电缆与其他金属管线靠近敷设。 P.尽可能将性质类似、埋深接近的管线并排列在一起，有条件的可共沟敷设。 f.地下管线交叉时，应符合下列条件要求：口)将煤气、易燃可燃液体管道，布置在其他管道上面; 6)给水管应在污水管上面; c)电力电缆应在热力管和电讯电缆的下边，并在其他管线的上面。 9.互相干扰、影响的管道不能共沟。 h.地下管线可敷设在绿化带下，但不宜布置在乔木下。 i.地下管线重叠时，应将检修量多的、管径小的放在上面，将有污染的放在下面。 (2)地上和架空管线敷设原则： a.地上和架空管线应不影响交通运输及人行安全。 b.应不影响建筑物的采光和通风。 c.无干扰的管线，尽可能集中在同一支架上。 (3)管线敷设发生矛盾时的处理原则。

管线综合排布规则

管线综合排布规则管线综合标准1.1 总则 1.1.1大管优先，小管让大管。 1.1.2有压管让无压管。 1.1.3低压管避让高压管。 1.1.4常温管让高温、低温管。 1.1.5可弯管线让不可弯管线、分支管线让主干管线。 1.1.6附件少的管线避让附件多的管线。 1.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。 1.1.8安装、维修空间≥500mm。 1.1.9预留管廊内柜机、风机盘管等设备的拆装距离。 1.1.10管廊内吊顶标高以上预留250mm的装修空间。 1.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。 1.1.12管廊内靠近中庭一侧预留卷帘门位置。 1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。 1.2 机电各专业细则1.2.1给排水专业 1.2.1.1管线要尽量少设置弯头。 1.2.1.2给水管线在上，排水管线在下。保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。 1.2.1.3冷热水管（垂直）净距15cm，且水平高度一致,偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。 1.2.1.4除设计提升泵外，带坡度的无压水管绝对不能上翻。 1.2.1.5给水引入管与排水排出管的水平净距离不得小于1m。室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。 1.2.1.6喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。（无吊顶区域貌似尽量走上方好点，因为通常是上喷） 1.2.1.7各专业水管尽量平行敷设，最多出现两层上下敷设。 1.2.1.8污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。 1.2.1.9给水PP-R管道与其它金属管道平行敷设时，应有一定保护距离，净距离不宜小于100mm，且PP-R管宜在金属管道的内侧。 1.2.1.10水管与桥架层叠铺设时，要放在桥架下方。 1.2.1.11管线不应该挡门、窗，应避免通过电机盘、配电盘、仪表盘上方。1.2.1.12管线外壁之间的最小距离不宜小于100mm，管线阀门不宜并列安装，应错开位置，若需并列安装，净距不宜小于200mm。 1.2.1.13水管与墙（或柱）的间距，见下表：

管线综合排布原则-改

机电管线综合图实施细则 1设计依据机电综合图应参照以下内容进行综合： 1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更 1.2相关设计、施工规范，行业标准以及标准图集 2机电管线综合要求 2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。 2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。弥补原设计不足，减少因此造成的各种损失。（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3机电综合图工作流程通过

4管线综合排布原则 4.1总体原则：风管布置在上方（当有重力排水时,通风必须让重力排水管道），电管、桥架和水管在同一高度时候，水平分开布置；在同一垂直方向时，电管、桥架在上，水管在下进行布置。综合协调，利用可用的空间。 4.2避让原则： ⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。 4.3管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。电气桥架、水管，外壁距墙的距离，最小有100mm 的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。不同专业管线间距离，尽量满足施工规范要求（见附表）。 4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。 4.5垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

市政综合管线设计原则

管线的布置原则一般有给水管道、排水管道、燃气管道、供热管道、电力电缆、通信电缆等。其中，给水、燃气、热力管道是有压力的，排水管道是无压力自流的。 (一)需注意的问题场地中管线的设置在一般情况下采取地下敷设，在具体的设计中需要注意以下几点： (1)各种管线的敷设不应影响建筑物的安全，并且应防止管线受腐蚀、沉陷、振动、荷载等影响而损坏。 (2)管线应根据其不同特性和要求综合布置，对安全、卫生、防干扰等有影响的管线不应共沟或靠近敷设。 (3)地下管线的走向宜沿道路或与主体建筑平行布置，并力求线形顺直、短捷和适当集中，尽量减少转弯，并应使管线之间以及管线与道路之间尽量减少交叉。 (4)与道路平行的管线不宜设于车道下，不可避免时应尽量将埋深较大、翻修较少的管线布置在车道下。 (二)管线布置的一般原则 (1)地下管线布置原则： 1.地下管线的合理安排顺序，应是从建筑物基础外缘向道路中心。由浅人深的安排下列管道、电信电缆、电力电缆、热力管(沟)、压缩空气管、煤气管、氧气管、乙炔管、给水管、雨水管，最后是污水管。 2.地下管线的基本布置次序，从建筑物基础外缘向外，离建筑物由近及远的水平排序宜为：电力管线或电信管线、燃气管、热力管、给水管、雨水管、污水管。 3.地下管线一般宜敷设在车行道以外的地段，特殊困难时才可以采取加固措施。后将检修较少的给水管和排水管布置在车行道下。 4.饮用水管应避免与排水管及其他含酸碱腐蚀、有毒物料管线共沟敷设。避免将直流电力电缆与其他金属管线靠近敷设。 5.尽可能将性质类似、埋深接近的管线并排列在一起，有条件的可共沟敷设。 6.地下管线交叉时，应符合下列条件要求： a)将煤气、易燃可燃液体管道，布置在其他管道上面; b)给水管应在污水管上面; c)电力电缆应在热力管和电讯电缆的下边，并在其他管线的上面。 d)互相干扰、影响的管道不能共沟。 e)地下管线可敷设在绿化带下，但不宜布置在乔木下。 f)地下管线重叠时，应将检修量多的、管径小的放在上面，将有污染的放在下面。 (2)地上和架空管线敷设原则：

管线管廊布置设计规范模板

管线管廊布置设计规范 1

石油化工工艺装置布置设计规范SH3011- 4 管廊的布置 4.1 管廊的形式和位置 4.1.1 管廊的形式宜根据设备平面布置的要求，按下列原则确定; a）设备较少的装置可采用一端式或直通式管廊； b）设备较多的装置可根据需要采用“L”型、“T”型或“Π”型等形式的管廊； c）联合装置可采用主管廊和支管廊组合的结构形式。 4.1.2 装置内管廊按结构形式可分为独立式和纵梁式；按材料可分为混凝土管廊、钢管管廊和组合管廊。 4.1.3 管廊在装置中应处于能联系主要设备的位置。 4.1.4 管廊应布置在装置的适中位置，宜平行于装置的长边。 4.1.5 管廊的布置应缩短管廊的长度，且有效利用管廊空间。 4.1.6 管廊的布置应满足道路和消防的需要，以及地下管道、电缆沟、建筑物、构筑物等的间距要求，并应避开设备的检修场地。 4.2 管廊的布置要求 4.2.1 管廊上方可布置空气冷却器（以下简称“空冷器”），下方可布置泵（或泵房）、换热器或其它小型设备，但应符合本规范第 5.3.6条、第5.5.3条、第5.9.7条和第5.9.8条的规定。 4.2.2 管廊下作为消防通道时，管廊至地面的最小净高不应小于4.5m。 4.2.3管廊能够布置成单层或多层，最下一层的净空应按管廊下设备高度、设备连接管道的高度和操作、检修通道要求的高度确定。

4.2.4 当管廊有桁架时，管廊的净高应按桁架底高计算。 4.2.5 管廊的宽度应符合下列要求： a) 管道的数量、管径及其间距： b) 架空敷设的仪表电缆和电气电缆的槽架所需的宽度； c) 预留管道所需的宽度； d) 管廊上布置空冷器时，空冷器构架支柱的尺寸； e) 管廊下布置泵时，泵底盘尺寸及泵所需要操作和检验通道的宽度。 4.2.6管廊的柱距应满足大多数管道的跨距要求，宜为6m~9m。 4.2.7 多层管廊的层间距应根据管径大小和管廊结构确定，上下层间距宜为1.2m~2.4m；对于大型装置上下层间距可为2.5m~3m。当管廊改变方向或两管廊成直角相交时，管廊应错层布置，错层的高差宜为0.6m~1.2m；对于大型装置可为1.25m~1.5m。 4.2.8 混凝土管廊的梁顶应设通长预埋件，预埋件的型式应符合国家现行标准SH/T35的要求。

管线综合布置指南

一、地面管线综合设计指导 1.管线综合等景观平面图确定后以景观平面图为底图布置； 2.室外各种管线排布顺序从建筑物算起依次为：排水、燃气、雨水、弱电、给水、电力、弱电； 3.室外各种管线间距1.2米； 4.给水管线不能长距离敷设在机动车道的正下方； 5.综合管线应该尽可能避免雨水干管与污水干管的交叉，尤其不能在车库顶板上交叉； 6.综合管线的各种井盖及雨水口宜按实际尺寸布置在总图上；各种井盖尽量避免布置在入户门厅等主要人员密集进出入口; 7.各种井盖应避免半边在铺装上半边在绿地上； 8.布置在车库顶板上的污水管，1.5米覆土车库顶板，污水管不宜超过200米长；1.2米覆土车库顶板，污水管不宜超过100米长； 9.考虑各种管线埋深时，要考虑地库顶板的找平层，构造层及施工误差； 10.其它未尽事宜参照各种规范及计算结果。二、地下车库顶板各类管线布置设计指导 1.车库主梁下净高应该不小于 2.9米，其中设备层0.7米，车库净高2.2米； 2.车库风管一般净高不宜大于0.4米； 3.车库梁底净高小于2.9米及风管厚度大于0.4米的要特别注明，做专门处理； 4.井字梁及十字梁主梁下200mm空间为喷淋专属空间；以下空间提到的空间均为主梁下的距离； 5.井字梁及十字梁主梁下200mm到600mm为风管及给排水，电力，弱电，热力管线布置空间；其中，风管占用全部200mm到600mm空间，电力、弱电占用200mm到400mm 空间，给排水、热力管线占用400mm到600mm空间； 6.井字梁及十字梁主梁下600mm到700mm为风管支架和增设喷头的空间； 7.除喷淋管线外，其它管线遇风管均向上绕过风管；电气管线之间的交叉、水暖管线之间的交叉，均采用向上绕过的原则； 8.风管及其它管线布置距主梁不宜小于400mm，以防影响别的管线向上翻绕； 9.单向板布置则应该把X轴方向电气、水暖管线布置在同一标高把Y轴方向的水暖，电气管线布置在另一个标高，以便充分利用X方向和Y方向的主梁的高差； 10.水暖及电气管成排布置时，总宽度不宜大于1.2米；成排布置的管线宜使用综合支架; 11.电气及水暖管线穿越防火卷帘时，梁底净高不应小于3米 12.各类管线布置时应尽可能避开防火卷帘、人防房间、设备用房（配电房）等区域。

管线布置原则

管线的布置原则相关标签：管线的布置场地设计可能涉及的工程管线包括了城市公用设施的各个方面。一般有给水管道、排水管道、燃气管道、供热管道、电力电缆、通信电缆等。其中，给水、燃气、热力管道是有压力的，排水管道是无压力自流的。场地中的管线布局，压力管线均与城市干线网有密切关系，管线要与城市管网相衔接；重力自流的管线与地区的排水方向及城市雨污水于管相关。在进行管线综合布置时，应与周围的城市市政条件及场地的竖向规划设计互相配合，多加校验，才能使管线综合方案切合实际。 (一)需注意的问题场地中管线的设置在一般情况下采取地下敷设，在具体的设计中需要注意以下几点： (1)各种管线的敷设不应影响建筑物的安全，并且应防止管线受腐蚀、沉陷、振动、荷载等影响而损坏。 (2)管线应根据其不同特性和要求综合布置，对安全、卫生、防干扰等有影响的管线不应共沟或靠近敷设。 (3)地下管线的走向宜沿道路或与主体建筑平行布置，并力求线形顺直、短捷和适当集中，尽量减少转弯，并应使管线之间以及管线与道路之间尽量减少交叉。 (4)与道路平行的管线不宜设于车道下，不可避免时应尽量将埋深较大、翻修较少的管线布置在车道下。 (二)管线布置的一般原则

(1)地下管线布置原则： a．地下管线的合理安排顺序，应是从建筑物基础外缘向道路中心。由浅入深的安排下列管道、电信电缆、电力电缆、热力管(沟)、压缩空气管、煤气管、氧气管、乙炔管、给水管、雨水管，最后是污水管。 b．地下管线的基本布置次序，从建筑物基础外缘向外，离建筑物由近及远的水平排序宜为：电力管线或电信管线、燃气管、热力管、给水管、雨水管、污水管。 c.地下管线一般宜敷设在车行道以外的地段，特殊困难时才可以采取加固措施，后将检修较少的给水管和排水管布置在车行道下。 d．饮用水管应避免与排水管及其他含酸碱腐蚀、有毒物料管线共沟敷设。避免将直流电力电缆与其他金属管线靠近敷设。 e．尽可能将性质类似、埋深接近的管线并排列在一起，有条件的可共沟敷设。 f．地下管线交叉时，应符合下列条件要求： a)将煤气、易燃可燃液体管道，布置在其他管道上面； b)给水管应在污水管上面； c)电力电缆应在热力管和电讯电缆的下边，并在其他管线的上面。 g．互相干扰、影响的管道不能共沟。 h．地下管线可敷设在绿化带下，但不宜布置在乔木下。 i．地下管线重叠时，应将检修量多的、管径小的放在上面，将有污染的放在下面。

给水排水管道布置设计规范【最新版】

给水排水管道布置设计规范建筑给排水管道布局设计标准一、建筑给排水管道的平面图及竖向布局应依据工厂地貌、厂区建筑平面图、设备(单元)的需水量和排放量、冻土层深层、水文地质状况和管道材质明确。二、生产制造与生活给水管网布局应考虑供水安全、经济发展有效等要求，可选用枝状给水管网、环状给水管网或两者相结合的方式;消防给水管网布局应合乎现行标准国家行业标准《石油化工企业设计防火规范》GB50160和《建筑设计防火规范》GB50016的相关要求。三、厂区内生产制造、日常生活建筑给排水主干管，宜挨近需水量及排放量很大的设备(单元)布局。四、户外建筑给排水管道宜埋地敷设;运输易堆积物质、有危害物质及其腐蚀物质的管道不适合埋地敷设，当不可以防止埋地时，应采用防腐蚀、防渗对策。建筑给排水管道不可与运输易燃性、易燃或有危害的液体或气体的管道同管沟敷设。五、建筑给排水管道不适合在车行道下纵向敷设，宜各自相对性

集中化布局在道路一边或两边人行横道下和绿化带下;带有易燃液体的生产制造污水干管不可纵向敷设于车行道下和加工工艺管廊下。六、消防给水管道及雨水管道宜挨近道路布局。七、户外埋地建筑给排水管道与别的管道、管线、建(构)筑物的最少净距应考虑管道工程施工、安装、维修的要求，并宜合乎表1和表2的要求。表1给水管道与别的管道、管线、建(构)物的最少净距(m) 八、埋地管道接口法兰、卡箍及紧固件应安装在检查井或管沟内，当直埋在土壤层中时应做防腐蚀解决。九、日常生活给水管道与污水管道或运输有危害液体管道交叉敷设时，日常生活给水管道应敷设在上面，且在交接处3m范畴内不可有管道接头。当日常生活给水管道布局在下面时，应采用防污染对策。十、重力流管道由缓坡变成陡坡处，其管径可依据水力计算减少，但不可超出2级，并不可低于相对物质的最少管径。十一、管道的埋设深层，应依据管材特性、外界载荷、冰冻状况

管线综合布置

管线布置综合平衡技术是应用于建筑机电安装工程的施工管理技术，涉及到建筑机电工程中通风空调、给排水、电气、智能化控制等专业的管线安装。管线布置综合平衡技术是根据工程实际将各专业管线设备在图纸上通过计算机进行图纸上的预装配，将问题解决在施工之前，将返工率降低到零点的技术，被建设部列为“建筑业10项新技术”小项技术之一。采用管线综合平衡技术施工，能更好的落实和调整工程建设方、监理方及设计方的各项要求，尽可能全面发现施工图纸存在的技术问题，并在施工准备阶段全部解决。管线布置综合平衡技术的推行与应用，可以缩短施工工期，避免各专业管路(线)交叉重叠、衔接不当而造成的返工浪费，提高工程质量并创造一定的经济效益。技术特点如下： ①能较快完善节点设计和施工详图设计。 ②在保证功能情况下，解决管线设备的标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置要求。 ③在排列各种管道(线)时要考虑施工顺序对不同管线的要求及运行管理维修的需要，要考虑先施工的管道(线)不要影响后续施工的管(线)，还要考虑对于需要维修和二次施工管道（线）的安排。 ④能主动进行成本控制。如采用综合支吊架可减少施工后的拆改工作量；排布好管线可减少窝工损失、降低人工费用等。管线布置综合平衡技术适用于建筑机电安装工程，近几年应用也较为广泛。该技术不仅降低施工成本（和传统的施工相比，应用此项

技术施工成本可以降低2/3），减少施工中因各种原因带来的返工损失，同时还大大减少了事故隐患，提高施工质量和生产效率，保证施工工期，使社会综合效益和企业经济效益得到双赢。 1、管线布置综合平衡技术概述本工程机房、走道等管线密集处均应用管线布置综合平衡技术。管线布置综合平衡技术是施工管理技术，随着建筑工程施工图纸电子版的应用，为施工过程控制以及竣工资料整理提供了较好的条件。为了更好地落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，在设计交底和综合审图阶段，采用机电管线综合平衡技术，可以最大限度实现设计和施工之间的衔接，为有效协调各机电专业分包方的施工提供技术支持，为施工的顺利进行创造条件。 2、绘制综合管线协调施工图 1．综合管线平面布置图将机电各系统进行专业核对后，在项目深化设计组的组织下同其他各专业承包商绘制综合机电平面布置图，将各专业分不同图层、不同颜色绘制在同一图纸中，用于查找设计冲突。 2．综合管线剖面图在综合机电平面图中管路密集的地方，当平面图无法准确表现设计意图的时候，绘制综合机电剖面图。 3、各专业间的协调要求综合管线图绘制过程中应与装饰、消防、弱电等及其它专业承包商紧密配合，相互协调，应遵循以下原则： 1．通风风管布置在最上方，空调水管和桥架在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，空调水管在下进行布置。与其他专业的管线发生冲突时的避让原则是：有压管让无压管，小管线让大管线，施工容易的避让施工难度大的。以上为与其他各专业管线布置一般原则，管线综合协调过程中还应根据实际情况综合布置。 2．各专业每个区域最终出图时，剖面图、平面图所表现的位置、

市政工程管线一般布置原则

管线的常用布置原则： 1.1给水工程管线给水管道一般布置在城市道路的东南侧（也有设置在道路东北侧的，此为地方做法）的人行道下面，距人行道路缘石0.5-0.8米，给水管管顶覆土深度大于当地冻土深度并满足规范规定的最小覆土深度，在人行道下覆土深度不小于0.6米，在车行道下不小于0.7米，一般埋深在1.5～2.0米。 1.2污水工程管线污水管道一般布置在道路西北侧（也有设置在道路西南侧的，此为地方做法）的非机动车道和车行道下，在人行道下覆土深度不小于0.6米，在车行道下不小于0.7米，一般埋深控制在2.5～5.0米，不宜超过7米，超过7米时应设置污水提升泵站。 1.3雨水工程管线雨水管道一般布置在道路中央，雨水管道沿道路布置。雨水管道起始端覆土深度不小于0.7米，终端埋设深度不大于3.5米。雨水排放口内顶尽量控制在常水位以上，尽量减少淹没

出流。 1.4电力工程管线电力线路的布置尽量沿公路和区内道路,为减少占地和投资,配电线路一般布置在道路的东南侧以减少交叉、跨越和对电信线路的干扰。 1.5电信工程管线（弱电）电信布置于道路的西北侧非机动道下或人行道下。 1.6燃气工程管线燃气干管沿区内主要道路布置，主要燃气管道连成环网，保证供气安全。中压燃气管通常布置在道路西侧、北侧慢车道、人行道或绿化带中；覆土深度在机动车道下不小于0.8米，在非机动车道下不小于0.6米，若与其它管道交叉时可作适当调整。

地方做法莆田市城市规划设计研究院——东峤村庄规划根据莆田市习惯做法，电力电缆设在道路的西（北）侧人行道上，并靠后道路红线；电信线和燃气管远离电力线设在道路的东（南）侧，电信线敷设于慢车道下，以利于机械化施工，而燃气管尽量安排在人行道下。污水管远离燃气管布置在道路的西（北）侧；给水管远离污水管布置在道路的东（南）侧；雨水管布置在道路中心线下。给水、污水等管线一般布置在道路路面下；电信、煤气等管线一般布置在人行道或绿化带下，其中电信管线原则上布置在道路的北侧和西侧；电力等管线原则上布置在道路的南侧和东侧。

管线管廊布置设计规范标准[详]

石油化工工艺装置布置设计规SH3011-2011 4 管廊的布置 4.1 管廊的形式和位置 4.1.1 管廊的形式宜根据设备平面布置的要求，按下列原则确定; a）设备较少的装置可采用一端式或直通式管廊； b）设备较多的装置可根据需要采用“L”型、“T”型或“Π”型等形式的管廊； c）联合装置可采用主管廊和支管廊组合的结构形式。 4.1.2 装置管廊按结构形式可分为独立式和纵梁式；按材料可分为混凝土管廊、钢管管廊和组合管廊。 4.1.3 管廊在装置中应处于能联系主要设备的位置。 4.1.4 管廊应布置在装置的适中位置，宜平行于装置的长边。 4.1.5 管廊的布置应缩短管廊的长度，且有效利用管廊空间。 4.1.6 管廊的布置应满足道路和消防的需要，以及地下管道、电缆沟、建筑物、构筑物等的间距要求，并应避开设备的检修场地。 4.2 管廊的布置要求 4.2.1 管廊上方可布置空气冷却器（以下简称“空冷器”），下方可布置泵（或泵房）、换热器或其他小型设备，但应符合本规第 5.3.6条、第5.5.3条、第5.9.7条和第5.9.8条的规定。 4.2.2 管廊下作为消防通道时，管廊至地面的最小净高不应小于4.5m。 4.2.3管廊可以布置成单层或多层，最下一层的净空应按管廊下设备高度、设备连接管道的高度和操作、检修通道要求的高度确定。 4.2.4 当管廊有桁架时，管廊的净高应按桁架底高计算。 4.2.5 管廊的宽度应符合下列要求： a) 管道的数量、管径及其间距： b) 架空敷设的仪表电缆和电气电缆的槽架所需的宽度； c) 预留管道所需的宽度； d) 管廊上布置空冷器时，空冷器构架支柱的尺寸； e) 管廊下布置泵时，泵底盘尺寸及泵所需要操作和检验通道的宽度。 4.2.6管廊的柱距应满足大多数管道的跨距要求，宜为6m~9m。 4.2.7 多层管廊的层间距应根据管径大小和管廊结构确定，上下层间距宜为1.2m~2.4m；对于大型装置上下层间距可为2.5m~3m。当管廊改变方向或两管廊成直角相交时，管廊应错层布置，错层的高差宜为0.6m~1.2m；对于大型装置可为1.25m~1.5m。 4.2.8 混凝土管廊的梁顶应设通长预埋件，预埋件的型式应符合国家现行标准SH/T35的要求。

建筑、排水、机电管线交叉、排布避让原则

建筑、排水、机电管线交叉、排布避让原则管线交叉布置原则：一、管道交叉处理的原则 1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。 2．管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。管道交叉处理的方法在施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。 1．混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。 2．混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。 3．混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。当顶板至其下方管道底部的净空小于70mm

时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。 4．圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。 5．排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。 6．当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。 7．一条排水管道在下，另一排水管道或热力管沟在上，上下管道同时施工（或上面已建，进行下面排水管道施工）时，下面排水管道强度加大，满槽砌砖或回填C8混凝土、填砂。 8．排水方沟在下，另一排水管道或热力方沟在上，高程冲突，上下管道同时施工时，增强上面管道基础，位于下面排水方沟的顶板或根据情况，压扁排水方沟断面，但不应减小过水断面。 9．预应力混凝土管与已建热力管沟高程冲突，必须从其下面穿过施工时，先用钢管或钢筋混凝土套管过热力沟，再穿钢管代替预应力混凝土管。

石油化工管道布置设计规范

石油化工管道布置设计规范一石油化工管道布置设计一般规定 1.管道布置设计应符合管道及仪表流程图的要求； 2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观； 3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响； 4.永久性的工艺、热力管道不得穿越工厂的发展用地； 5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉； 7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内； 8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上； 9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重； 10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重； 11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求； 12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39 的要求； 13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行； 14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；

15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿； 16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象； 17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”； 18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求； 19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合； 1)因检修、清洗、吹哨需拆卸的场合； 2)衬里管道或者夹套管道； 3)管道由两段异种材料组成且不宜用焊接连接者； 4)焊缝现场热处理有困难的管道连接点； 5)公称直径小于或等于100的镀锌管道； 6)设置盲板或“8”字盲板的位置。 20.管道布置时管道焊缝位置的设置，应符合下列要求; 1)管道对接焊口的中心与弯管起弯点的距离不应小于管子外径，且不小于 100mm； 2)管道上两相邻对接焊口的中心间距： A.对于公称直径小于150mm的管道，不应小于外径，且不得小于50mm； B.对于公称直径等于或大于150mm的管道，不应小于150mm。

管道布置规范

3.5 管道布置和敷设 3.5.1 小区的室外给水管网，宜布置成环状网，或与城镇给水管连接成环状网。环状给水管网与城镇给水管的连接管不宜少于两条。

3.5.2 小区的室外给水管道应沿区内道路敷设，宜平行于建筑物敷设在人行道、慢车道或草地下；管道外壁距建筑物外墙的净距不宜小于 1m ，且不得影响建筑物的基础。小区的室外给水管道与其他地下管线及乔木之间的最小净距，应符合本规范附录 B 的规定。 3.5.2A 室外给水管道与污水管道交叉时，给水管道应敷设在上面，且接口不应重叠；当给水管道敷设在下面时，应设置钢套管，钢套管的两端应采用防水材料封闭。3.5.3 室外给水管道的覆土深度，应根据土壤冰冻深度、车辆荷载、管道材质及管道交叉等因素确定。管顶最小覆土深度不得小于土壤冰冻线以下 0.15m ，行车道下的管线覆土深度不宜小于 0.70m 。 3.5.4 室外给水管道上的阀门，宜设置阀门井或阀门套筒。 3.5.5 敷设在室外综合管廊 ( 沟 ) 内的给水管道，宜在热水、热力管道下方，冷冻管和排水管的上方。给水管道与各种管道之间的净距，应满足安装操作的需要，且不宜小于 0.3m 。室内冷、热水管上、下平行敷设时，冷水管应在热水管下方。卫生器具的冷水连接管，应在热水连接管的右侧。生活给水管道不宜与输送易燃、可燃或有害的液体或气体的管道同管廊 ( 沟 ) 敷设。 3.5.6 室内生活给水管道宜布置成枝状管网，单向供水。 3.5.7 室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。

综合管线施工方案-管线综合排布原则模版

机电管线综合图实施细则编制人：审核人：审批人： XX公司XX项目部 20XX年XX月XX日

1设计依据机电综合图应参照以下内容进行综合： 1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更 1.2相关设计、施工规范，行业标准以及标准图集 2机电管线综合要求 2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。 2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。弥补原设计不足，减少因此造成的各种损失。（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3机电综合图工作流程通过
