校园网方案设计拓扑图
校园网拓扑图
宿州技师学院校园网网络拓扑图
备注：
1、校园网外网（万维）为百兆光纤接入；
2、校园网内网教学楼、办公楼主交换机为以太网千兆接入，教室及各处室、教研组、微机室各终端为百兆以太
网接入。
3、现办公楼为光纤接入，建议教学楼外网采取同样方式，可以减少信号衰减，网络也更为稳定、可靠、快速。
4、因考虑到兴建校园网投入较大，工期较长，加之目前学院资金紧张，所以宿舍子网及礼堂子网未进行设计。
5、多媒体教室可采取两种方案：
⑴实训楼四楼多媒体教室全套设备。
优点：设备不容易人为损坏。
缺点：功能较为单一，价格较贵。
⑵投影机、交互式电子白板、笔记本。
优点：价格相对较低，操作方便，功能更强大；缺点：容易人为损坏。
各种经典的网络拓扑图
教工二栋
教工三栋
教工四栋
教工宿舍子网
本部学生宿舍
本部学生宿舍
东区学生宿舍
学生宿舍子网
接各处及各系工作站
办公子网
光纤
双绞线
校 园 网 拓 扑 结 构 图
网管工作站
Internet CERNET
服务器群
CISCO 4003
华为 S3025
华为 MA5200
华为 2403F
防火墙
路由器
大楼交换机
大楼交换机
防火墙
DDN
南楼
Internet ChinaNET CERNET
PSTN
MODEN POOL
路由器
网络中心
拨号用户
笔记本拨号客户
服务器组
中心交换机
图书馆子网
工作组交换机
数据库服务器
电子阅览室 工作站30台
接各实验室
HUB
实验室子网
工作组交换机
工作组交换机
工作组交换机
工作组交换机
InBusinessTM
Basic connectivity
Express Gigabit/ NetStructure™ 470
Control & manageability
Express 410T
Express 500
Express 460T
NetStructure™ 6000
NetStructure™ 480T Routing Switch
Ⅴ区
交换机 组（5）
微波线路
Intel 480T交换机
服务器组
1000M
多模光缆
UTP线
1000M
工作站
典型学校网络拓扑图汇总
拨号用户群
北楼
西楼
西楼学生宿舍 南楼
校本部 学生宿舍
教工宿舍四
多模光缆 UTP线
XXXXXX校园网系统结构示意图 (基于千兆以太网主干的方案)
Internet ChinaNET CERNET 笔记本拨号客户
网络中心
路由器 MODEN POOL
3Com Impact IQ
TM
服务器组
拨号用户
PSTN
医务所
招待所
后勤 校办产业
家属宿舍
学生宿舍
数 据 库 服 务 器 WEB 服 务 器 工作站 工作站
备 份 服 务 器
工作站
工作站
工作站
交 换 机 堆 叠
交换机
路由器 工作站 防火墙 防火墙
路由器
RAS访问服务器 路由器 DDN 交换机 工作站
防火墙
PSTN
Internet
工作站 工作站 工作站 工作站 工作站 工作站 服务器
中心交换机 数 据 库 服 务 器
图书馆子网
工作组交换机 工作组交换机 接各实验室 HUB
实验室子网
电子阅览室 工作站30台 教工一栋 教工二栋 教工三栋 教工四栋 工作组交换机 接 各 处 及 各 系 工 作 站
教工宿舍子网
工作组交换机
学生宿舍子网
本部学生宿舍 本部学生宿舍 东区学生宿舍 光纤 双绞线 工作组交换机
多模光缆 UTP线
服务器组 Cisco 2621路由器
DDN 1000M
Express 510T Switch Express 510T Switch
1000M
Intel 480T交换机el 530/535T 交换机堆叠

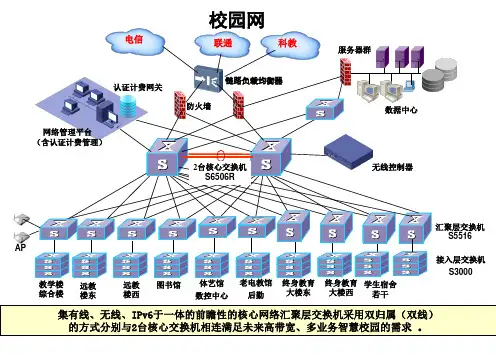

学校网络拓扑图集锦[47页]
![学校网络拓扑图集锦[47页]](https://img.taocdn.com/s3/m/62f0b48d650e52ea54189846.png)
AP
S3026C-PWR
E050堆叠 … …
… …
E050堆叠
…
E050堆叠 … …
…
…
E050堆叠
…
E050堆叠
…
…
E050堆叠
…
清华大学美术学院是集有线、无线、万兆、IPV6与一体的前瞻性的核心网络，中心2台S8505采用双归属的方式分别 与接入层相连，同时采用万兆线路与核心校园网骨干节点相连，满足清华大学的高带宽、多业务的需求。
NE05
S6506 S6506
昌平校区
Cernet
NE05
CAMS 学院路校区
面对新的网络需求，同时考虑对原有投资的保护，通过对校园网核心交换机和路由器的升级， 实现了网络质量的提升。并且配合CAMS综合管理系统使网络使用有章可循
北京外国语大学校园网
CERNET
NE20
INTERNET
NE20
出口层
STM-1
NE05
STM-1
NE05
Optix155/622H
E1
复用设备
基带M R1602
广域网DDN通信 广域网路由通信
局域网通信
S8505 R2611
S3526E
FE
S2403H AP
802.1x认证实验
8×FE FE
核心冗余实验
S2403H
S8505
R2631/NAS
MA5200F
FE
DSLAM
R3600
FE GE
INTinEtRerNneEtT
GE
GE
S3026E堆叠
………
S3026E堆叠
北京财贸管理干部学校校园网核心采用S8512万兆核心交换机，全网采用二层结构，其二层 的结构彻底解决了汇聚层存在的瓶颈问题。
中小型校园网的网络拓扑图
IP地址：211.80.192.1-254 学生宿舍vlan 192 网关地址：211.81.192.2/24 211.80.193.1-254 学生宿舍vlan 193 网关地址：211.81.193.2/24211.80.194.1-254 计算中心vlan 194 网关地址：211.81.194.2/24211.80.195.1-254 计算中心vlan 195 网关地址：211.81.195.2/24211.80.196.1-254 教学楼vlan 196 网关地址：211.81.196.2/24211.80.197.1-254 实训楼vlan 197 网关地址：211.81.197.2/24211.80.198.1-254 图书馆vlan 198 网关地址：211.81.198.2/24211.80.199.1-254 办公楼vlan 199 网关地址：211.81.199.2/24 校园网出口路由器地址：202.202.102.105接入ISP的路由器端口地址：202.202.102.106Router0配置：Router>enRouter#conf tRouter(config)#inter s1/0Router(config-if)#ip address 202.202.102.105 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#clock rate 64000Router(config-if)#inter f0/0Router(config-if)#ip address 211.81.199.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ripRouter(config-router)#network 202.202.102.0Router(config-router)#network 211.81.199.0Router(config-router)#version 2Router(config-router)#Router1配置：Router>enRouter#conf tRouter(config)#inter s1/0Router(config-if)#ip address 202.202.102.106 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#inter f0/0Router(config-if)#Router(config-if)#ip address 192.168.10.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ripRouter(config-router)#network 192.168.10.0Router(config-router)#network 202.202.102.0Router(config-router)#version 2Router(config-router)#Multilayer Switch0配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#vlan 199Switch(config-vlan)#vlan 198Switch(config-vlan)#vlan 197Switch(config-vlan)#vlan 196Switch(config-vlan)#vlan 195Switch(config-vlan)#vlan 194Switch(config-vlan)#vlan 193Switch(config-vlan)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport access vlan 199Switch(config-if)#inter range f0/2-9Switch(config-if)#switchport trunk encapsulation dot1q Switch(config-if)#exitSwitch(config)#inter vlan 199Switch(config-if)#ip address 211.81.199.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 198Switch(config-if)#ip address 211.81.198.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 197Switch(config-if)#ip address 211.81.197.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 196Switch(config-if)#ip address 211.81.196.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 195Switch(config-if)#ip address 211.81.195.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 194Switch(config-if)#ip address 211.81.194.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 193Switch(config-if)#ip address 211.81.193.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 192Switch(config-if)#ip address 211.81.192.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#route ripSwitch(config-router)#network 211.81.199.0Switch(config-router)#network 211.81.198.0Switch(config-router)#network 211.81.197.0Switch(config-router)#network 211.81.196.0Switch(config-router)#network 211.81.195.0Switch(config-router)#network 211.81.194.0Switch(config-router)#network 211.81.193.0Switch(config-router)#network 211.81.192.0Switch(config-router)#version 2Switch(config-router)#Multilayer Switch1配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#inter range f0/1-6Switch(config-if-range)#switchport trunk encapsulation dot1q Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#Switch1配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192Switch(config-if-range)#Switch2配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192 Switch(config-if-range)#Switch3配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192 Switch(config-if-range)#Switch4配置：Switch>enSwitch#conf tSwitch(config)#vlan 193Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 193 Switch(config-if-range)#Switch5配置：Switch>enSwitch#conf tSwitch(config)#vlan 193Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 193 Switch(config-if-range)#Multilayer Switch2配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#inter range f0/1-4Switch(config-if-range)#switchport trunk encapsulation dot1q Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#Switch6配置：Switch>enSwitch#conf tSwitch(config)#vlan 194Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 194Switch(config-if-range)#Switch7配置：Switch>enSwitch#conf tSwitch(config)#vlan 194Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 194Switch(config-if-range)#Switch8配置：Switch>enSwitch#conf tSwitch(config)#vlan 195Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 195Switch(config-if-range)#Switch9配置：Switch>enSwitch#conf tSwitch(config)#vlan 196Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 196 Switch(config-if-range)#Switch10配置：Switch>enSwitch#conf tSwitch(config)#vlan 196Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 196 Switch(config-if-range)#Switch11配置：Switch>enSwitch#conf tSwitch(config)#vlan 197Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 197 Switch(config-if-range)#Switch12配置：Switch>enSwitch#conf tSwitch(config)#vlan 197Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 197 Switch(config-if-range)#Switch13配置：Switch>enSwitch#conf tSwitch(config)#vlan 198Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 198 Switch(config-if-range)#Switch14配置：Switch>enSwitch#conf tSwitch(config)#vlan 199Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 199 Switch(config-if-range)#。
校园网络拓扑规划

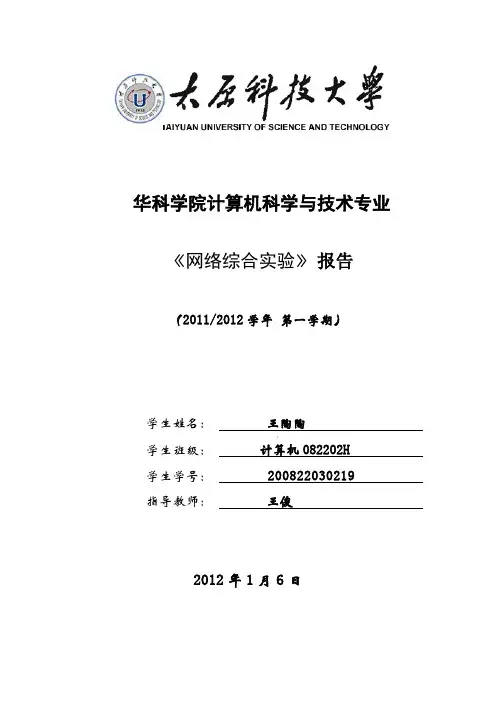

华科学院计算机科学与技术专业《网络综合实验》报告（2011/2012学年第一学期）学生姓名：王陶陶学生班级：计算机082202H学生学号： 200822030219指导教师：王俊2012年1月6日一、课程设计的目的及要求1.1课程设计目的：更深了解路由器，交换机，PC机之间的配置与应用，熟练掌握一些简单的的网络应用和连接，熟练掌握路由器和交换机的基本配置；掌握DHCP、ACL、VLAN、和NET协议和相应的技术；提高对实际网络问题的分析和解决能力。
该设计需要划分为四个子网层面的小区性的网络通讯。
采用软件cisco，可以更好的实现各种不同网络设备互相配合与联系，以达到最佳的局域网通讯效果。
1.2课程设计要求：根据给定的案例背景及基本要求，利用Cisco PacketTracer网络模拟器完成一个小型网络的设计、规划、配置及验证。
要求能根据实际问题绘制拓扑结构图，清晰的描述接口，进行路由器或交换机的代码配置实现，并且方案中需有以下几部分的内容：拓扑图；IP地址规划；子网划分；路由器配置。
1.3组建校园局域网的总体要求：1）某校园网，教学楼、图书馆、行政楼、学生楼等各楼宇通过光纤接入核心交换机。
2）WWW、DNS、FTP、Email等服务器通过数据中心交换机接入核心交换机（双链路聚合）。
3）校园网出口两个：教育网和网通各100M。
学校已申请域名及8个C类IP地址，但经过网通出口时需要NAT。
二、课程设计的内容所有用户可以方便地浏览和查询局域网和互联网上的学习资源，通过WWW服务器、DNS服务器、FTP服务器、EMALL服务器为内部进行服务;通过 和从外部网站获得资源。
2.1层次拓扑结构考虑到地理位置和服务点等因素，将网络中心设在主楼，以主楼为中心，用光纤连接到其它建筑物。
网络结构分成三层：核心层、汇聚层、接入层。
2.2网络系统设计原则本校园设计的层次结构拓扑图由于计算机与网络技术的特殊性，网络建设需要考虑以下一些因素：系统的先进性、体统的稳定性、系统的可扩展性、系统的可维护性、与外界网络的连通性等。
校园网拓扑图
以上绘制的便是校园网的网络拓扑图，现对校园网的建设作以下介绍：
由图可以看出，我校校园网的服务商是中国移动公司。
中国移动公司负责我校网络的接入和接出信号支持，并参与学生电话卡的业务办理活动。
通过高压信号线，中国移动公司覆盖学院的信号，使网络信号可以连接到计算机上。
校园网包括两个部分，局域网和广域网。
通过教务处的数据管理系统控制，学生可以在工业中心、计算机机房或图书馆使用局域网络。
当老师和学生有使用计算机进行实训的需要时，可以在机房或工业中心登陆提前装好的系统，使用教学系统，进行实训。
在图书馆，学生可以登陆图书馆的系统，进行书籍和资料的位置查询，可以查看书籍的借阅情况，是否有书、是否还有没被借的书、又新进了哪些书等。
此外,教务处也会使用局域网对学生及老师进行管理，日常工作的事务安排等。
在校园内，个人计算机只要与中国移动公司达成协议，办理了相关使用网络的协议，便可在校园的任何地方使用该网络。
教学楼里，老师可以通过个人电脑随时使用无线网进行授课和查阅资料，或者用智能手机登陆网址，进行上网。
每一栋宿舍楼里还装有有线上网插口，可以使用有线连接个人电脑，使用互联网络。
校园网拓扑图
电信 联通
网络出 口引擎 NPE 50E
防火墙
RG-Wall 1600-EA 网页防篡改 RG-S6000
WEB、邮件服务器 外网应用
WG 1000
IDC数据中心
职业资格认证/资料/财务/OA/教 学/VOD点播/图书馆等 实名制身份认证系统RG-SAM WEB/portal认证 校园网全局安全GSN系统 IT综合运维管理RIIL-BMC 日志软件E-Log
移动
线路示意图： 1000M 双绞线 1000M 单模光纤 万兆 单模光纤
VPN远程接入 RG-WALL 1600S-V
流量行为控制设备 ACE 2000 10万兆核心交换机 RG-S12006
RG-S12006
网络信息中心机房
S5750-24GT/8SFP
S5750-24GT/8SFP
S5750-24GT/8SFP
VPN *2 台
云虚拟实验平台 RG-CVM 1000
VPN *2 台
云虚拟实验平台 RG-CVM 1000
云虚拟实验平台 RG-CVM 1000 无线AP
RSR 20*4台
RCMS-16*1台 无线AP
RCMS-16*1台 无线AP
防火墙
校园网骨干网
RG-Wall 1600 SI
RG-S2628G-I 实验室核心交换机
RG-S2628G-I
教师教学和管理区
RG-S5750 实验室综合管理 平台LIMP
第1组 RACK 拓扑连接器 RG-NTC 100 第2组 RACK 拓扑连接器 RG-NTC 100 第3组 RACK
学生机区域
S5750-24GT/8SFP
S5750-24GT/8SFP
中国各大学校园网拓扑图解析集锦
STM-1
NE05
STM-1
NE05
Optix155/622H
E1
复用设备
基带M R1602
S8505 R2611
S3526E
FE
S2403H
8×FE FE
S8505 R2631/NAS
核心冗余实验
MA5200F
S2403H
FE
DSLAM
PBX
广域网DDN通信 广域网路由通信
AP
窄带 MODEN
VOIP
南外环校区
S3528P
采用华为3Com GSR、万兆交换机构建CERNET核心节点、校园网骨干网和网络实验室，使用1台NE80，3台NE40-8，
5台S8512，数百台3500、E系列、3000和2000系列交换机。继安徽大学、烟台大学万兆核心网后，华为3Com S852020又服务于山东大学万兆核心网。
接入层
……
……
……
20
楼1 S3026E S2403H
鞍山科技大学新校区组网图
楼32 S2026
S2403H
S5516
S3526FS S2403H
楼6 S3026E S2403H
R3600
楼7 S3026E S2403H
S5516
S8512
CERNET
server group
S8512
S5516
S3526FS
E050 S2403H-EI
FE GE 10GE
Internet
中央美术学院组网图
CERNET
学生宿舍区
S6503 802.1X
GE GE
教学区
S6503
802.1X
校园内外网拓扑图
3)、在S3560上配置RIPv2路由协议；
配置R1的IP地址和RIP路由协议：
配置R2上的IP地址和RIP路由协议：
4)、路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置时钟频率为64000；
5)、主机和交换机通过直连线连接，主机与路由器通过交叉线连接；
校园内外网拓扑图校园网拓扑图校园网网络拓扑图局域网拓扑图广域网网络拓扑图校园网系统拓扑图企业局域网拓扑图互联网拓扑图网络拓扑图拓扑图网站拓扑图
1)、在本实验中的三层交换机上划分VLAN 10、VLAN 20，将F0/1和F0/2划分到VLAN 10、VLAN 20，其中VLAN10用于连接校内主机，VLAN 20用于连接R1出口路由。
网络设备接口的IP地址；
7)、验证PC1和PC2主机之间可以互相通信；
某县某学校校园无线系统拓扑图课件
无线系统拓扑图的设计原则
功能性原则
确保无线系统能够满足学校的 网络需求，包括数据传输、语
音通信和视频会议等。
稳定性原则
设计时考虑到系统的稳定性和 可靠性，采用具有高可用性和 可扩展性的设备和技术。
安全性原则
确保系统具有足够的安全性， 采取加密、访问控制、防火墙 等安全措施来保护数据和隐私 。
经济性原则
通过分析网络拓扑结构，可以发现潜在的安全风险和漏洞，及 时采取措施加以防范和修复。
网络拓扑图可以方便团队成员之间的交流和协作，提高团队协 作效率。
未来发展趋势与展望
云计算和大数据技术的融 合
随着云计算和大数据技术的不 断发展，未来的网络拓扑图将 更加注重资源的动态分配、数 据的安全性和容灾能力等方面 的优化。
维护和管理成本较高，需要专业人员进行维护和管理。
CHAPTER 04
安全系统拓扑图
安全系统的构成
01
02
03
安全系统的硬件
包括防火墙、入侵检测系 统、安全扫描工具等。
安全系统的软件
包括防病毒软件、反垃圾 邮件过滤器、个人防火墙 等。
安全策略和流程
包括安全培训、安全事件 应急响应计划、安全审计 和日志管理等。
安全系统拓扑图详解
防火墙
防火墙是安全系统的第一 道防线，用于过滤不安全 的网络流量和阻止未经授 权的网络访问。
入侵检测系统
入侵检测系统可以监控网 络流量，检测任何异常行 为或潜在的攻击，并及时 响应。
安全扫描工具
安全扫描工具用于发现和 解决网络系统中的漏洞， 以减少被攻击的风险。
安全系统拓扑图的优点与缺点
智能化的管理和维护
未来的网络拓扑图将更加注重 智能化管理和维护，通过自动 化、人工智能等技术手段，提 高网络的可用性和稳定性。
校园网络解决方案(IP地址规划、综合布线、拓扑图)
信和学院校园网络解决方案1 方案背景早在1994年，我国的高等教育信息化建设便随着中国教育科研网示X工程的开展而启动，近年来更是得到了迅猛的发展。
而由于信息网络技术对传统教学的改革和推进，高校校园网的建设也已成为各高校基础建设的重要部分，一方面它为学校提供各种本地网络应用，另一方面它是沟通学校校园网内外部网络的桥梁。
也正因为校园网络的复杂性和重要性，高校校园网已逐渐成为黑客的聚集地。
一方面是由于网络病毒、黑客工具的泛滥，而另一方面，高校学生——这群精力充沛的年轻一族对新鲜事物有着强烈的好奇心，他们有着探索的高智商和冲劲，却缺乏全面思考的责任感。
据有关数字显示，目前校园网遭受的恶意攻击，90%来自高校网络内部，如何保障校园网络的安全成为高校校园网络建设时不得不考虑的问题。
高校校园网中网络应用人数很多，并且随着网络应用技术的不断丰富，高校校园网应用也愈发复杂，例如FT P文件传输等大数据量的访问，产生了巨大的网络流量。
如何高速进行网络传输，对网络设备提出了很高的要求。
随着远程教育、视频会议和VO D等越来越多的多媒体业务在高校校园网上的运行，尤其当业务量猛增时，会造成时延、抖动、丢包等现象，而这对于实时的、时延敏感的网络应用，如视频会议、IP ，便会产生严重的影响。
因此保障特殊业务的正常使用，是高校的网络建设中必须要考虑的方面。
本方案以信和学院校园网为背景。
学院含一个校区，约500个信息点。
现已建成学生机房两个，已完成图书馆管理系统、电子阅览室的建设。
2需求分析信和学院网络必须具备教学、管理和通信三大功能。
主要包括以下建设需求：1.必须能够向网内外提供W W W、Em ai l服务，并且必须向网内提供F t p、Vo d、DN S服务。
向图书馆与必要部门提供数据库服务。
2.网络中心必须能够对设备实现远程管理，网管软件应该具有完善的功能，并能够跟踪记录网管的操作和辩别网管信息。
3.必须能够记录用户上网日志，必须能够限制用户上网的带宽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
校园网方案设计拓扑图
导语：拓扑图是对面实体符号图形的简单化与规则化
表示，并借此图形显示量化信息，图形大小一般与实体面
积无关。
以下本人为大家介绍校园网方案设计拓扑图文章，欢迎大家阅读参考!
校园网方案设计拓扑图随着计算机、通信和多媒
体技术的发展，使得网络上的应用更加丰富。
同时在多媒
体教育和管理等方面的需求，对校园网络也提出进一步的
要求。
因此需要一个高速的、具有先进性的、可扩展的校
园计算机网络以适应当前网络技术发展的趋势并满足学校
各方面应用的需要。
信息技术的普及教育已经越来越受到
人们关注。
学校领导、广大师生们已经充分认识到这一点，学校未来的教育方法和手段，将是构筑在教育信息化发展
战略之上，通过加大信息网络教育的投入，开展网络化教学，开展教育信息服务和远程教育服务等将成为未来建设
的具体内容。
学校有几栋建筑需纳入局域网，其中原有计算机教室
将并入整个校园网络。
根据校方要求，总的信息点将达到3000个左右。
信息节点的分布比较分散。
将涉及到图书馆、实验楼、教学楼、宿舍楼、食堂等。
主控室可设在教学楼
的一层，图书馆、实验楼和教学楼为信息点密集区。
校园网最终必须是一个集计算机网络技术、多项信息
管理、办公自动化和信息发布等功能于一体的综合信息平台，并能够有效促进现有的管理体制和管理方法，提高学校办公质量和效率，以促进学校整体教学水平的提高。
根据校园网络项目，我们应该充分考虑学校的实际情况，注重设备选型的性能价格比，采用成熟可靠的技术，为学校设计成一个技术先进、灵活可用、性能优秀、可升级扩展的校园网络。
考虑到学校的中长期发展规划，在网络结构、网络应用、网络管理、系统性能以及远程教学等各个方面能够适应未来的发展，最大程度地保护学校的投资。
学校借助校园网的建设，可充分利用丰富的网上应用系统及教学资源，发挥网络资源共享、信息快捷、无地理限制等优势，真正把现代化管理、教育技术融入学校的日常教育与办公管理当中。
学校校园网具体功能和特点如下：
采用千兆以太网技术，具有高带宽1000Mbps速率的主干，100Mbps到桌面，运行目前的各种应用系统绰绰有余，还可轻松应付将来一段时间内的应用要求，且易于升级和扩展，最大限度的保护用户投资；
网络设备选型为国际知名产品，性能稳定可靠、技术先进、产品系列全及完善的服务保证；
采用支持网络管理的交换设备，足不出户即可管理配置整个网络。
提供国际互联网ISDN专线接入，实现与各公共网的连接；
可扩容的远程拨号接入/拨出，共享资源、发布信息等。
应用系统及教学资源丰富；
有综合网络办公系统及各个应用管理系统，实现办公
自动化，管理信息化；
有以WEB数据库为中心的综合信息平台，可进行消息
发布，招生广告、形象宣传、课业辅导、教案参考展示、
资料查询、邮件服务及远程教学等。
校园比较大，建筑楼群多、布局比较分散。
因此在设
计校园网主干结构时既要考虑到目前实际应用有所侧重，
又要兼顾未来的发展需求。
主干网以中控室为中心，设几
个主干交换节点，包括中控室、实验楼、图书馆、教学楼、宿舍楼。
中心交换机和主干交换机采用千兆光纤交换机。
中控室至图书馆、校园网的主干即中控室与教学楼、实验楼、图书馆、宿舍楼之间全部采用8芯室外光缆；楼内选
用进口6芯室内光缆和5类线。
根据学校的实际应用，配服务器7台，用途如下：
①主服务器2台：装有Solaris操作系统，负责整个校园网的管理，教育资源管理等。
其中一台服务器装有DNS 服务，负责整个校园网中各个域名的解析。
另一台服务器
装有电子邮件系统，负责整个校园网中各个用户的邮件管
理。
②WWW服务器1台：装有Linux操作系统，负责远程服务管理及WEB站点的管理。
WEB服务器采用现在比较流行的APACHE服务器，用PHP语言进行开发，连接MYSQL数据库，形成了完整的动态网站。
③电子阅览服务器1台：多媒体资料的阅览、查询及
文件管理等；
④教师备课服务器1台：教师备课、课件制作、资料
查询等文件管理以及Proxy服务等。
⑤光盘服务器1台：负责多媒体光盘及视频点播服务。
⑥图书管理服务器1台：负责图书资料管理。
在充分考虑学校未来的应用，整个校园的信息节点设
计为3000个左右。
交换机总数约50台左右，其中主干交换机5台，配有千兆光纤接口。
原有计算机机房通过各自
的交换机接入最近的主交换节点，并配成多媒体教学网。
INTERNET接入采用路由器接ISDN方案，也可选用DDN专线。
可保证多用户群的数据浏览和下载。
