模板自重荷载参数

竭诚为您提供优质文档/双击可除模板自重荷载参数篇一：模板荷载计算3.现浇梁板支模方案现浇板采用15mm厚双面覆膜竹胶板做面板，下铺方木间距150-200mm，板支撑采用满堂红碗扣钢管架，钢管架立杆间距900mm。

面板四周交接处用海绵毡条塞实，胶带封严以防漏浆。

见图4-6。

图4-6现浇板支撑示意图图4-7所有次梁及外墙简支梁、阳台挑梁配置定型钢模板，其他简支梁配置木模板。

梁模面板：直梁的底模与侧模均采用15mm厚多层板，龙骨：采用50×70mm单面刨光方木。

梁侧模、梁底模按图纸尺寸进行现场加工，由塔吊车运至作业面组合拼装。

然后加方楞并利用支撑体系将梁两侧夹紧，当梁高大于500时，加对拉螺杆加固,在梁h/2处加Φ12穿墙螺栓@600。

梁底钢管支撑加固。

所有跨度大于或等于4米的梁，均需在跨中起拱0.3%l，悬挑梁均需在悬臂端起拱0.6%。

梁板支撑固定系统采用Φ48钢管和扣件支撑固定。

现浇板模板采用满堂红钢管脚手架支撑架，梁模支撑当梁断面小于400×700mm，层高小于4.5米时，可采用双排立杆。

4.楼梯支模方案采用木模板。

板底、板侧模板均采用1.5mm双面覆膜竹胶板做面板，50×70mm方木板楞；踏步板配置木模板，用2根50×70做踏步板背楞，横向踏步梯板宽度用15mm多层板板按踏步设计尺寸。

楼梯模板采用钢管架子支撑。

4.4.2施工准备1.模板：1.5㎝双面覆膜竹胶板。

2.钢管：采用Φ48和铸铁扣件，作为模板的支撑体系。

3.其他支模用具：Φ32锥形/Φ14对拉螺栓（地下外墙带止水片）、80×100mm方木、钢筋撑子、脱模剂、海绵条（单、双面胶条）、硬质塑料套管、钢丝网片、各种连接螺栓等。

4.机具：空压机、角磨机、扳手、盒尺等。

4.4.7模板计算书(含模板支撑验算)1.现浇板模板计算楼板厚度100mm、120mm模板板面采用15mm层板，次龙骨采用50×70mm，e=104n/mm2，i=bh3/12=40×703/12=1.63×104mm4，方木主龙骨采用50×70mm方木。

模板及其支架荷载标准值及分项系数

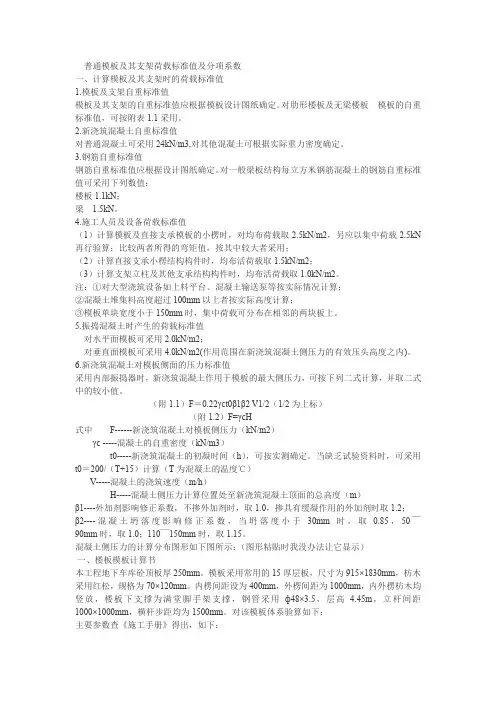

普通模板及其支架荷载标准值及分项系数一、计算模板及其支架时的荷载标准值1.模板及支架自重标准值模板及其支架的自重标准值应根据模板设计图纸确定。

对肋形楼板及无梁楼板模板的自重标准值，可按附表1.1采用。

2.新浇筑混凝土自重标准值对普通混凝土可采用24kN/m3,对其他混凝土可根据实际重力密度确定。

3.钢筋自重标准值钢筋自重标准值应根据设计图纸确定。

对一般梁板结构每立方米钢筋混凝土的钢筋自重标准值可采用下列数值：楼板1.1kN；梁 1.5kN。

4.施工人员及设备荷载标准值（1）计算模板及直接支承模板的小楞时，对均布荷载取2.5kN/m2，另应以集中荷载2.5kN 再行验算；比较两者所得的弯矩值，按其中较大者采用；（2）计算直接支承小楞结构构件时，均布活荷载取1.5kN/m2；（3）计算支架立柱及其他支承结构构件时，均布活荷载取1.0kN/m2。

注：①对大型浇筑设备如上料平台、混凝土输送泵等按实际情况计算；②混凝土堆集料高度超过100mm以上者按实际高度计算；③模板单块宽度小于150mm时，集中荷载可分布在相邻的两块板上。

5.振捣混凝土时产生的荷载标准值对水平面模板可采用2.0kN/m2；对垂直面模板可采用4.0kN/m2(作用范围在新浇筑混凝土侧压力的有效压头高度之内)。

6.新浇筑混凝土对模板侧面的压力标准值采用内部振捣器时，新浇筑混凝土作用于模板的最大侧压力，可按下列二式计算，并取二式中的较小值。

（附1.1）F＝0.22γct0β1β2 V1/2（1/2为上标）（附1.2）F=γcH式中F------新浇筑混凝土对模板侧压力（kN/m2）γc -----混凝土的自重密度（kN/m3）t0-----新浇筑混凝土的初凝时间（h），可按实测确定。

当缺乏试验资料时，可采用t0＝200/（T+15）计算（T为混凝土的温度℃）V-----混凝土的浇筑速度（m/h）H-----混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度（m）β1----外加剂影响修正系数，不掺外加剂时，取1.0，掺具有缓凝作用的外加剂时取1.2；β2----混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85，50￣90mm时，取1.0；110￣150mm时，取1.15。

【模板】荷载计算及计算公式小知识

【关键字】模板荷载计算及计算公式小知识1、脚手架参数立杆横距(m): 0.6；立杆纵距(m): 0.6；横杆步距(m): 0.6；板底支撑材料: 方木；板底支撑间距(mm) : 600；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点长度(m):0.2；模板支架计算高度(m): 1.7；采用的钢管(mm): Ф48×3.5；扣件抗滑力系数(KN): 8；2、荷载参数模板自重(kN/m2): 0.5；钢筋自重(kN/m3) : 1.28；混凝土自重(kN/m3): 25；施工均布荷载标准值(kN/m2): 1；振捣荷载标准值(kN/m2): 23、楼板参数钢筋级别: 二级钢HRB 335(20MnSi)；楼板混凝土强度等级: C30；楼板的计算宽度(m): 12.65；楼板的计算跨度(m): 7.25；楼板的计算厚度(mm): 700；施工平均温度(℃): 25；4、材料参数模板类型：600mm×1500mm×55mm钢模板；模板弹性模量E(N/mm2)：210000；模板抗弯强度设计值fm(N/mm2)：205；木材品种：柏木；木材弹性模量E(N/mm2)：9000；木材抗弯强度设计值fm(N/mm2)：13；木材抗剪强度设计值fv(N/mm2)：1.3；Φ48×3.5mm钢管、扣件、碗扣式立杆、横杆、立杆座垫、顶托。

16a槽钢。

锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。

脱模剂：水质脱模剂。

辅助材料：双面胶纸、海绵等。

1）荷载计算：（1）钢筋混凝土板自重(kN/m)：q1=(25+1.28)×0.6×0.7=11.04kN/m；（2）模板的自重线荷载(kN/m):q2=0.5×0.6=0.3kN/m ；（3）活荷载为施工荷载标准值(kN)：q3=（1+2）×0.6 =1.8kN；q=1.2×(q1+q2)+1.4×q3=1.2×(11.04+0.3)+1.4×1.8=16.128kN/m2）抗弯强度计算f = M / W < [f]其中f ——模板的抗弯强度计算值(N/mm2)；M ——模板的最大弯距(N.mm)；W ——模板的净截面抵抗矩；W= 5940mm3；[f] ——模板的抗弯强度设计值；M =0.1ql2= 0.100×16.128×0.6×0.6=0.581kN.m故f = 0.581×1000×1000/5940=97.8N/mm2模板的抗弯强度验算f < [f]=205 N/mm2,满足要求!3）挠度计算v =0.677ql4/100EI<[v]=l/150=4mm模板最大挠度计算值v=0.677×（11.04+0.3）×6004/(100×210000×269700)=0.175mm 模板的最大挠度小于[v],满足要求!4）模板支撑方木的计算方木按照均布荷载下两跨连续梁计算。

建筑模板荷载取值

建筑模板荷载取值
1.根据JGJ162-2008建筑施工模板安全技术规程
1.一、永久荷载标准值
2.1、模板及其自重标准值G1K，木模板，按模板图计算确定，简化计算，
假设梁取0.75 kN/㎡，板取0.3 kN/㎡；
3.2、新浇筑砼自重标准值G2K，取24 kN/㎡；
4.3、钢筋自重标准值G3K，按钢筋图计算确定简化计算，梁取1.5 kN/m3，
板取1.1 kN/m；；
5.二、可变荷载标准值
6.1、施工人员及设备荷载标准值Q1K，按照最不利情况，考虑布料机，4 kN/
㎡；
7.2、振捣混凝土产生荷载标准值Q2K，2 kN/㎡；
8.3、风荷载（略）
9.三、计算专家论证限值时，采用设计值
10.1200X400梁模板线荷载=（0.75*0.4+(24+1.5)*1.2*0.4）
*1.2+4*1.3+2*1.4
11.=23.05 kN/m> 20 kN/m
12.所以，要专家论证
13.120厚板荷载=（0.3+(24+1.1)*0.12）*1.2+4*1.3+2*1.4
=11.97 kN/m2 < 15 kN/。

模板支撑木方的计算

二、模板支撑木方的计算木方按照均布荷载计算。

1.荷载的计算(1)钢筋混凝土板自重(kN/m)：q11 = 25.100×0.120×0.300=0.904kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.300×0.300=0.090kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m)：经计算得到，活荷载标准值q2 = (2.500+2.000)×0.300=1.350kN/m静荷载q1 = 1.20×0.904+1.20×0.090=1.192kN/m活荷载q2 = 1.40×1.350=1.890kN/m计算单元内的木方集中力为(1.890+1.192)×1.200=3.698kN2.木方的计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载q = 3.699/1.200=3.082kN/m最大弯矩M = 0.1ql2=0.1×3.08×1.20×1.20=0.444kN.m最大剪力Q=0.6×1.200×3.082=2.219kN最大支座力N=1.1×1.200×3.082=4.069kN木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩W = 37.33cm3；截面惯性矩I = 149.33cm4(1)木方抗弯强度计算抗弯计算强度f=0.444×106/37333.3=11.89N/mm2木方的抗弯计算强度小于13.0N/mm2,满足要求!(2)木方挠度计算均布荷载通过上面变形受力图计算的最大支座力除以跨度得到0.994kN/m最大变形v =0.677×0.994×1200.04/(100×9000.00×1493333.4)=1.038mm木方的最大挠度小于1200.0/250,满足要求!。

模板荷载计算

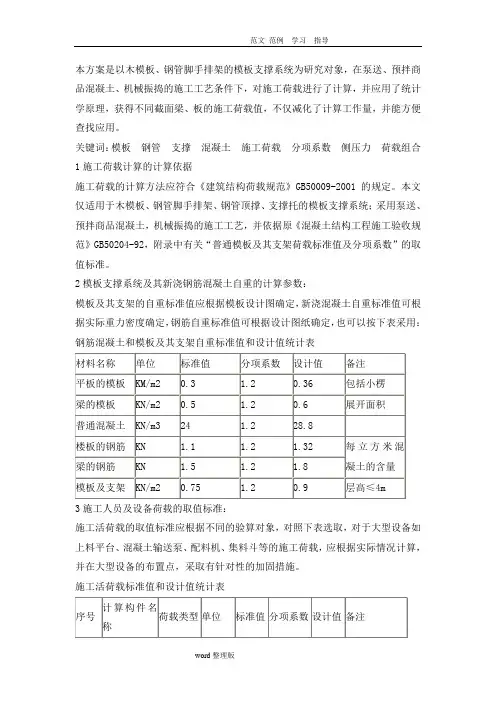

本方案是以木模板、钢管脚手排架的模板支撑系统为研究对象，在泵送、预拌商品混凝土、机械振捣的施工工艺条件下，对施工荷载进行了计算，并应用了统计学原理，获得不同截面梁、板的施工荷载值，不仅减化了计算工作量，并能方便查找应用。

关键词：模板钢管支撑混凝土施工荷载分项系数侧压力荷载组合1施工荷载计算的计算依据施工荷载的计算方法应符合《建筑结构荷载规范》GB50009-2001的规定。

本文仅适用于木模板、钢管脚手排架、钢管顶撑、支撑托的模板支撑系统；采用泵送、预拌商品混凝土，机械振捣的施工工艺，并依据原《混凝土结构工程施工验收规范》GB50204-92，附录中有关“普通模板及其支架荷载标准值及分项系数”的取值标准。

2模板支撑系统及其新浇钢筋混凝土自重的计算参数：模板及其支架的自重标准值应根据模板设计图确定，新浇混凝土自重标准值可根据实际重力密度确定，钢筋自重标准值可根据设计图纸确定，也可以按下表采用：钢筋混凝土和模板及其支架自重标准值和设计值统计表3施工人员及设备荷载的取值标准：施工活荷载的取值标准应根据不同的验算对象，对照下表选取，对于大型设备如上料平台、混凝土输送泵、配料机、集料斗等的施工荷载，应根据实际情况计算，并在大型设备的布置点，采取有针对性的加固措施。

施工活荷载标准值和设计值统计表4混凝土楼板的施工荷载计算：现浇混凝土楼面板的施工荷载主要有新浇混凝土、钢筋、模板和支撑系统的自重，以及施工活荷载组成，针对验算的具体对象，采用相应的荷载组合方式，现以100mm厚的混凝土楼面板举例，进行施工荷载组合设计值的计算，依此类推得到不同厚度楼板的施工荷载组合设计值，以便查表应用。

100mm楼板施工阶段恒荷载的计算与统计楼板施工活荷载的计算与统计100mm楼板的施工荷载组合计算与统计不同厚度楼板施工荷载组合设计值的统计表5混凝土梁的施工荷载计算：现浇混凝土梁的施工荷载主要有新浇混凝土、钢筋、模板和支撑系统的自重，以及振捣混凝土时产生的施工活荷载组成，通过荷载组合，作为梁底板木模板及支架的验算依据，现以300mm×700 mm的混凝土梁举例，进行施工荷载组合设计值的计算，依此类推得到不同截面的混凝土梁施工荷载的组合设计值，以便查表应用。

模板及支撑设计时各项荷载的参考数值

模板及支撑设计时各项荷载的参考数值
1 模板及其支撑自重标准值按表1 取值。

表 1 楼板模板及其支撑荷载标准值（kN）
2 现浇混凝土自重：普通混凝土采用24kN/m3，其他混凝土根据实际重力密度确定。

3 钢筋自重：根据钢筋混凝土结构工程设计图纸计算确定，一般梁板结构每立方米混凝土中钢筋的自重标准值，楼板为 1.1kN/m3，梁为 1.5kN/m3。

4 施工人员及施工设备荷载：
（1）计算模板及次龙骨时，施工均布荷载可取 2.5 kN/m2，另应以集中荷载 2.5 kN 再进行计算，当单块模板板面宽度小于150mm 时，集中荷载可分布在相邻两块板上；比较均布荷载、集中荷载两者作用的弯矩值，设计校核选用其中较大数值；
（2）主龙骨承载能力核算，均布荷载取 1.5 kN/m2；
（3）计算竖向支撑时，均布活荷载取 1.0 kN/m2；
（4）对大型浇筑设备如混凝土输送泵管、布料机等按实际情况计算；
（5）混凝土堆积料高度超过板厚按实际高度计算。

5 振捣混凝土时产生的荷载，对水平面荷载可采用2 kN/m2。

6 计算模板及其支撑时的荷载分项系数：
计算模板及其支撑时的荷载设计值，应采用荷载标准值乘以相应的分项系数k 求得，荷载分项系数应按表 6 采用。

表6 荷载分项系数
组合时，荷载分项系数k 取 1.2，由永久荷载控制的组合时，荷载分项系数k 取 1.35。

7 计算一般模板结构，其荷载组合应按表7 选用。

表7 荷载组合
（2）计算承载能力应采用荷载设计值，验算挠度采用荷载标准值。

模板荷载计算

本方案是以木模板、钢管脚手排架的模板支撑系统为研究对象，在泵送、预拌商品混凝土、机械振捣的施工工艺条件下，对施工荷载进行了计算，并应用了统计学原理，获得不同截面梁、板的施工荷载值，不仅减化了计算工作量，并能方便查找应用。

关键词：模板钢管支撑混凝土施工荷载分项系数侧压力荷载组合1施工荷载计算的计算依据施工荷载的计算方法应符合《建筑结构荷载规范》GB50009-2001的规定。

本文仅适用于木模板、钢管脚手排架、钢管顶撑、支撑托的模板支撑系统；采用泵送、预拌商品混凝土，机械振捣的施工工艺，并依据原《混凝土结构工程施工验收规范》GB50204-92，附录中有关“普通模板及其支架荷载标准值及分项系数”的取值标准。

2模板支撑系统及其新浇钢筋混凝土自重的计算参数：模板及其支架的自重标准值应根据模板设计图确定，新浇混凝土自重标准值可根据实际重力密度确定，钢筋自重标准值可根据设计图纸确定，也可以按下表采用：钢筋混凝土和模板及其支架自重标准值和设计值统计表3施工人员及设备荷载的取值标准：施工活荷载的取值标准应根据不同的验算对象，对照下表选取，对于大型设备如上料平台、混凝土输送泵、配料机、集料斗等的施工荷载，应根据实际情况计算，并在大型设备的布置点，采取有针对性的加固措施。

施工活荷载标准值和设计值统计表4混凝土楼板的施工荷载计算：现浇混凝土楼面板的施工荷载主要有新浇混凝土、钢筋、模板和支撑系统的自重，以及施工活荷载组成，针对验算的具体对象，采用相应的荷载组合方式，现以100mm厚的混凝土楼面板举例，进行施工荷载组合设计值的计算，依此类推得到不同厚度楼板的施工荷载组合设计值，以便查表应用。

100mm楼板施工阶段恒荷载的计算与统计楼板施工活荷载的计算与统计100mm楼板的施工荷载组合计算与统计不同厚度楼板施工荷载组合设计值的统计表5混凝土梁的施工荷载计算：现浇混凝土梁的施工荷载主要有新浇混凝土、钢筋、模板和支撑系统的自重，以及振捣混凝土时产生的施工活荷载组成，通过荷载组合，作为梁底板木模板及支架的验算依据，现以300mm×700 mm的混凝土梁举例，进行施工荷载组合设计值的计算，依此类推得到不同截面的混凝土梁施工荷载的组合设计值，以便查表应用。

建筑模板荷载取值

建筑模板荷载取值
1.根据JGJ162-2008建筑施工模板安全技术规程
1.一、永久荷载标准值
2.1、模板及其自重标准值G1K，木模板，按模板图计算确定，简化计算，
假设梁取0.75 kN/㎡，板取0.3 kN/㎡；
3.2、新浇筑砼自重标准值G2K，取24 kN/㎡；
4.3、钢筋自重标准值G3K，按钢筋图计算确定简化计算，梁取1.5 kN/m3，
板取1.1 kN/m；；
5.二、可变荷载标准值
6.1、施工人员及设备荷载标准值Q1K，按照最不利情况，考虑布料机，4 kN/
㎡；
7.2、振捣混凝土产生荷载标准值Q2K，2 kN/㎡；
8.3、风荷载（略）
9.三、计算专家论证限值时，采用设计值
10.1200X400梁模板线荷载=（0.75*0.4+(24+1.5)*1.2*0.4）
*1.2+4*1.3+2*1.4
11.=23.05 kN/m> 20 kN/m
12.所以，要专家论证
13.120厚板荷载=（0.3+(24+1.1)*0.12）*1.2+4*1.3+2*1.4
=11.97 kN/m2 < 15 kN/。

建筑施工模板荷载及变形值及规定

建筑施工模板荷载及变形值的规定1荷载标准值1.1恒荷载标准值应符合下列规定：（1）模板及其支架自重标准值（）应根据模板设计图纸计算确定。

肋形或无梁楼板模板自重标准值应按下表采用。

模板构件的名称木模板定型组合钢模板平板的模板及小梁0.300.50楼板模板（其中包括梁的模板）0.500.750.75 1.10楼板模板及其支架（楼层高度为4m以下）注：除钢、木外，其它材质模板重量见附录A中的附表A。

（2）新浇筑混凝土自重标准值（），对普通混凝土可采用24kN/m3，其它混凝土可根据实际重力密度按本规范附表A确定。

（3）钢筋自重标准值（）应根据工程设计图确定。

对一般梁板结构每立方米钢筋混凝土的钢筋自重标准值：楼板可取1.1kN；梁可取1.5kN。

（4）当采用内部振捣器时，新浇筑的混凝土作用于模板的最大侧压力标准值（），可按下列公式计算，并取其中的较小值：（1.1—1）（1.1—2）式中：──新浇筑混凝土对模板的最大侧压力（kN/m2）；──混凝土的重力密度（kN/m3）；──混凝土的浇筑速度（m/h）；──新浇混凝土的初凝时间（h），可按试验确定。

当缺乏试验资料时，可采用（为混凝土的温度ºC）；──外加剂影响修正系数。

不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；──混凝土坍落度影响修正系数。

当坍落度小于30mm时，取0.85；坍落度为50～90mm时，取1.00；坍落度为110～150mm时，取1.15；──混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）。

混凝土侧压力的计算分布图形如下图所示，图中，为有效压头高度。

混凝土侧压力计算分布图形1.2活荷载标准值应符合下列规定：（1）施工人员及设备荷载标准值（），当计算模板和直接支承模板的小梁时，均布活荷载可取2.5kN/m2，再用集中荷载2.5kN进行验算，比较两者所得的弯矩值取其大值；当计算直接支承小梁的主梁时，均布活荷载标准值可取 1.5kN/m2；当计算支架立柱及其它支承结构构件时，均布活荷载标准值可取1.0kN/m2。

高大模板的确定和荷载计算方法

高大模板的确定和荷载计算方法一、高大模板的定义：根据《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）和《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号）规定：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20 kN/m及以上的模板支撑系统属于高大模板。

二、施工总荷载的计算方法：（一）荷载的组成施工荷载=永久荷载（钢筋砼自重+模板木方钢管的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方钢管的自重：0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载：2KN/m2分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4（二）计算实例：（25×M+0.3）×1.2+2×1.4=15M=[（15-1.4x2-1.2 x0.3]/25=0.474米取整M=474mm，即板厚达到或超过474MM时，需要专家论证。

三、集中线荷载的计算方法：（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方钢管的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4（二）计算实例：1、梁高700，梁宽7001.2x[0.70x0.70x26+(0.70+0.7+0.70)*0.50]+0.70x3x1.40=19.488＜20，不需论证。

板荷载计算书

板模板工程施工方案计算书工程名称：施工单位：编制人：日期：一、工程参数二、模板面板验算面板采用木胶合板，厚度为12mm ，取主楞间距1m的面板作为计算宽度。

面板的截面抵抗矩W= 1000×12×12/6=24000mm3；截面惯性矩I= 1000×12×12×12/12=144000mm4；（一）强度验算1、面板按三跨连续梁计算，其计算跨度取支承面板的次楞间距，L=0.15m。

2、荷载计算取均布荷载或集中荷载两种作用效应考虑，计算结果取其大值。

均布线荷载设计值为：q1=0.9×[1.2×(24×0.15+1.1×0.15+0.3)+1.4×2.5]×1=7.540kN/mq1=0.9×[1.35×(24×0.15+1.1×0.15+0.3)+1.4×0.7×2.5]×1= 7.144kN/m 根据以上两者比较应取q1= 7.540kN/m作为设计依据。

集中荷载设计值：模板自重线荷载设计值q2=0.9×1.2×1×0.3=0.324 kN/m跨中集中荷载设计值P=0.9×1.4×3= 3.780kN3、强度验算施工荷载为均布线荷载：M 1=0.1q1l2=0.1× 7.540×0.152=0.017kN·m施工荷载为集中荷载：M 2=0.08q2l2+0.213Pl=0.08× 0.324×0.152 +0.213× 3.780×0.15=0.121kN·m取Mmax=0.121KN·m验算强度。

面板抗弯强度设计值f=12.5N/mm2；σ= Mmax=0.121×106=5.04N/mm2 < f=12.5N/mm2 W 24000面板强度满足要求!（二）挠度验算挠度验算时，可仅采用永久荷载标准值。

梁侧模计算书

梁侧模板计算书一、梁模板基本参数梁截面宽度 B=600mm，梁截面高度 H=1700mm，H方向对拉螺栓4道，对拉螺栓直径12mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。

梁模板使用的方木截面60×80mm，梁模板截面侧面方木距离200mm。

梁底模面板厚度h=12mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=12mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 2.000kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

新浇混凝土侧压力计算公式为下式中的较小值:其中——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取2.000h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取5.000m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.600m；1——外加剂影响修正系数，取1.200；2——混凝土坍落度影响修正系数，取1.150。

根据公式计算的新浇混凝土侧压力标准值 F1=32.580kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=32.590kN/m2倒混凝土时产生的荷载标准值 F2= 6.000kN/m2。

三、梁模板侧模计算梁侧模板按照三跨连续梁计算，计算简图如下200200200 q图梁侧模板计算简图1.强度计算强度计算公式要求： = M/W < [f]其中——梁侧模板的强度计算值(N/mm2)；M ——计算的最大弯矩 (kN.m)；q ——作用在梁侧模板的均布荷载(N/mm)；q=(1.2×32.59+1.4×6.00)×1.70=80.764N/mm最大弯矩计算公式如下:M=-0.10×80.764×0.2002=-0.323kN.m=0.323×106/40800.0=7.918N/mm2梁侧模面板计算强度小于15.00N/mm2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.200×80.764=9.692kN截面抗剪强度计算值 T=3×9692/(2×1700×12)=0.713N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 32.59×1.70=55.40N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×55.403×200.04/(100×6000.00×244800.0)=0.409mm梁侧模板的挠度计算值: v = 0.409mm小于 [v] = 200/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×32.59+1.4×6.00)×1.70×0.60/4=12.12kN穿梁螺栓直径为12mm；穿梁螺栓有效直径为9.9mm；穿梁螺栓有效面积为 A=76.000mm2；穿梁螺栓最大容许拉力值为 [N]=12.920kN；穿梁螺栓承受拉力最大值为 N=12.115kN；穿梁螺栓的布置距离为侧龙骨的计算间距600mm。

建筑施工模板荷载及变形值的规定

建筑施工模板荷载及变形值的规定1荷载标准值1.1恒荷载标准值应符合下列规定：（1）模板及其支架自重标准值（）应根据模板设计图纸计算确定。

肋形或无梁楼板模板自重标准值应按下表采用。

楼板模板自重标准值（kN/m2）模板构件的名称木模板定型组合钢模板平板的模板及小梁0.30 0.50楼板模板（其中包括梁的模板）0.50 0.750.75 1.10楼板模板及其支架（楼层高度为4m以下）注：除钢、木外，其它材质模板重量见附录A中的附表A。

（2）新浇筑混凝土自重标准值（），对普通混凝土可采用24kN/m3，其它混凝土可根据实际重力密度按本规范附表A确定。

（3）钢筋自重标准值（）应根据工程设计图确定。

对一般梁板结构每立方米钢筋混凝土的钢筋自重标准值：楼板可取1.1kN；梁可取1.5kN。

（4）当采用内部振捣器时，新浇筑的混凝土作用于模板的最大侧压力标准值（），可按下列公式计算，并取其中的较小值：（1.1—1）（1.1—2）式中：──新浇筑混凝土对模板的最大侧压力（kN/m2）；──混凝土的重力密度（kN/m3）；──混凝土的浇筑速度（m/h）；──新浇混凝土的初凝时间（h），可按试验确定。

当缺乏试验资料时，可采用（为混凝土的温度ºC）；──外加剂影响修正系数。

不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；──混凝土坍落度影响修正系数。

当坍落度小于30mm时，取0.85；坍落度为50～90mm时，取1.00；坍落度为110～150mm时，取1.15；──混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）。

混凝土侧压力的计算分布图形如下图所示，图中，为有效压头高度。

混凝土侧压力计算分布图形1.2活荷载标准值应符合下列规定：（1）施工人员及设备荷载标准值（），当计算模板和直接支承模板的小梁时，均布活荷载可取2.5kN/m2，再用集中荷载2.5kN进行验算，比较两者所得的弯矩值取其大值；当计算直接支承小梁的主梁时，均布活荷载标准值可取 1.5kN/m2；当计算支架立柱及其它支承结构构件时，均布活荷载标准值可取1.0kN/m2。

板模板(木支撑)计算书(木支撑立杆截面类型为圆形,板底支撑形式为圆木支撑)

板模板(木支撑)计算书模板支架采用木顶支撑，计算根据《木结构设计规X》（GB50005-2003）、《混凝土结构设计规X》（GB50010-2002）、《建筑结构荷载规X》(GB 50009-2001)、《建筑施工计算手册》江正荣著、建筑施工手册》（第四版）等编制。

一、参数信息1、模板支架参数横向间距或排距(m): 1.000；纵距(m): 1.000；立柱长度(m): 3.000；立柱采用圆木:圆木小头直径(mm): 80.000；圆木大头直径(mm): 100.000；斜撑截面宽度(mm)：30.000；斜撑截面高度(mm)：40.000；帽木截面宽度(mm)：60.000；帽木截面高度(mm)：80.000；斜撑与立柱连接处到帽木的距离(mm): 600.000；板底支撑形式：圆木支撑；方木的间隔距离(mm)：300.000；圆木的小头直径(mm)：50.000；2、荷载参数模板与木板自重(kN/m2)：0.350；混凝土与钢筋自重(kN/m3)：25.000；施工均布荷载标准值(kN/m2)：2.000；3、楼板参数钢筋级别：二级钢HRB 335(20MnSi)；楼板混凝土强度等级：C35；每层标准施工天数：8；每平米楼板截面的钢筋面积(mm2)：1440.000；楼板的计算跨度(m)：4.000；楼板的计算宽度(m)：4.500；楼板的计算厚度(mm)：120.000；施工期平均气温(℃)：25.000；4、板底圆木参数板底圆木选用木材：杉木；圆木弹性模量E(N/mm2)：9000.000；圆木抗弯强度设计值f(N/mm2)：11.000；m圆木抗剪强度设计值f(N/mm2)：1.400；v5、帽木方木参数帽木方木选用木材：杉木；方木弹性模量E(N/mm2)：9000.000(N/mm2)：11.000；方木抗弯强度设计值fm(N/mm2)：1.400；方木抗剪强度设计值fv6、斜撑方木参数斜撑方木选用木材：杉木；方木弹性模量E(N/mm2)：9000.000；(N/mm2)：11.000；方木抗压强度设计值fv7、立柱圆木参数立柱圆木选用木材：杉木；圆木弹性模量E(N/mm2)：9000.000；(N/mm2)：10.000；圆木抗压强度设计值fv二、模板底支撑方木的验算:本工程模板板底采用圆木作为支撑，圆木按照简支梁计算；圆木截面惯性矩I和截面抵抗矩W分别为：W = 0.0982×d3= 0.0982×5.0003 = 12.275 cm3；I = 0.0491×d4= 0.0491×5.0004 = 30.688 cm4；木楞计算简图1、荷载的计算：(1)钢筋混凝土板自重线荷载(kN/m)：q1= 25.000×0.120×0.300 = 0.900 kN/m；(2)模板的自重线荷载(kN/m)：q2= 0.350×0.300 = 0.105 kN/m；(3)活荷载为施工荷载标准值(kN)：p1= 2.000×1.000×0.300 = 0.600 kN；2、抗弯强度验算：最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩之和，计算公式如下:均布荷载q = 1.2×(q1+q2) = 1.2×(0.900+0.105) = 1.206 kN/m；集中荷载P = 1.4×p1= 1.4×0.600 = 0.840 kN；最大弯距M = P×l/4+q×l2/8 = 0.840×1.000/4+1.206×1.0002/8= 0.361 kN；最大支座力N = P/2+q×l/2 = 0.840+1.206×1.000/2 = 1.023 kN ；截面应力σ = M/W = 0.361/0.012 = 29.389 N/mm2；圆木的最大应力计算值为29.389N/mm2，大于圆木抗弯强度设计值11.000N/mm2，不满足要求！3、抗剪强度验算：最大剪力的计算公式如下：截面抗剪强度必须满足下式：其中最大剪力：V = 1.206×1.000/2+0.840/2 = 1.023 kN；截面受剪应力计算值：T = 3×1.023×103/(2×40.000×60.000) = 0.639N/mm2；截面抗剪强度设计值：[f] = 1.400 N/mm2；v圆木的最大受剪应力计算值为0.639N/mm2，小于圆木抗剪强度设计值1.400N/mm2，满足要求！4、挠度验算：最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和，按规X规定，挠度验算取荷载标准值，计算公式如下：均布荷载 q = q1+q2 = 0.900+0.105 = 1.005 kN/m；集中荷载 p = 0.600 kN最大变形ω = 5×1.005×1.000×1012/(384×9000.000×30.688×104) +0.600×1.000×109/(48×9000.000×30.688×104)= 4.743 mm；圆木的最大挠度为4.743mm，大于最大容许挠度4.000mm，不满足要求！三、帽木验算:支撑帽木按照集中以与均布荷载作用下的两跨连续梁计算；集中荷载P取纵向板底支撑传递力：P = 1.206×1.000+0.840 = 2.046 kN；均布荷载q取帽木自重：q = 1.000×0.060×0.080×3.870 = 0.019 kN/m；截面抵抗矩：W = b×h2/6 = 6.000×8.0002/6 = 64.000 cm3；截面惯性矩：I = b×h3/12= 6.000×8.0003/12 = 256.000 cm4；帽木受力计算简图经过连续梁的计算得到帽木剪力图(kN)帽木弯矩图(kN.m)帽木变形图(mm)经过连续梁的计算得到各支座对支撑梁的支撑反力由左至右分别为：R[1] = 2.426 kN；R[2] = 4.169 kN；R[3] = 1.608 kN；最大弯矩 Mmax= 0.222 kN.m；最大变形ωmax = 0.118 mm；最大剪力 Vmax= 2.494 kN；截面应力σ = 3.462 N/mm2。

木方__立杆_承载力的计算

木方按照均布荷载下连续梁计算。

1.荷载的计算(1)钢筋混凝土板自重(kN/m)：q11 = 25.000×0.120×0.300=0.900kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.300×0.300=0.090kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m)：经计算得到，活荷载标准值 q2 = (1.000+2.000)×0.300=0.900kN/m静荷载 q1 = 1.20×0.900+1.20×0.090=1.188kN/m活荷载 q2 = 1.4×0.900=1.260kN/m2.木方的计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 2.203/0.900=2.448kN/m最大弯矩 M = 0.1ql2=0.1×2.45×0.90×0.90=0.198kN.m最大剪力 Q=0.6×0.900×2.448=1.322kN最大支座力 N=1.1×0.900×2.448=2.424kN木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 4.00×7.00×7.00/6 = 32.67cm3；I = 4.00×7.00×7.00×7.00/12 = 114.33cm4；(1)木方抗弯强度计算抗弯计算强度 f=0.198×106/32666.7=6.07N/mm2木方的抗弯计算强度小于13.0N/mm2,满足要求!(2)木方抗剪计算 [可以不计算](3)木方挠度计算最大变形 v =0.677×0.990×900.04/(100×9500.00×1143333.4)=0.405mm木方的最大挠度小于900.0/250,满足要求!1．工程概况华为数据中心是由华为技术有限公司投资兴建，建筑面积16550m2，系二层框架结构，首层层高6m，二层层高5m，其中门厅处高度达12m，采用井格式梁板结构12×12m、12×24m和24×24m，柱网间距有6m、12m、24m，框架梁最大截面尺寸为500×1200，次梁截面尺寸为300×800，板厚120，砼强度设计等级C30，框架柱600×600，砼强度等级C40。

荷载计算及计算公式-小知识

荷载计算及计算公式小知识1、脚手架参数立杆横距(m): 0.6；立杆纵距(m): 0.6；横杆步距(m): 0.6；板底支撑材料: 方木；板底支撑间距(mm) : 600；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点长度(m):0.2；模板支架计算高度(m): 1.7；采用的钢管(mm): Ф48×3.5；扣件抗滑力系数(KN): 8；2、荷载参数模板自重(kN/m2): 0.5；钢筋自重(kN/m3) : 1.28；混凝土自重(kN/m3): 25；施工均布荷载标准值(kN/m2): 1；振捣荷载标准值(kN/m2): 23、楼板参数钢筋级别: 二级钢HRB 335(20MnSi)；楼板混凝土强度等级: C30；楼板的计算宽度(m): 12.65；楼板的计算跨度(m): 7.25；楼板的计算厚度(mm): 700；施工平均温度(℃): 25；4、材料参数模板类型：600mm×1500mm×55mm钢模板；模板弹性模量E(N/mm2)：210000；模板抗弯强度设计值fm(N/mm2)：205；木材品种：柏木；木材弹性模量E(N/mm2)：9000；木材抗弯强度设计值fm(N/mm2)：13；木材抗剪强度设计值fv(N/mm2)：1.3；Φ48×3.5mm钢管、扣件、碗扣式立杆、横杆、立杆座垫、顶托。

16a槽钢。

锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。

脱模剂：水质脱模剂。

辅助材料：双面胶纸、海绵等。

1）荷载计算：（1）钢筋混凝土板自重(kN/m)：q1=(25+1.28)×0.6×0.7=11.04kN/m；（2）模板的自重线荷载(kN/m):q2=0.5×0.6=0.3kN/m ；（3）活荷载为施工荷载标准值(kN)：q3=（1+2）×0.6 =1.8kN；q=1.2×(q1+q2)+1.4×q3=1.2×(11.04+0.3)+1.4×1.8=16.128kN/m2）抗弯强度计算f = M / W < [f]其中 f ——模板的抗弯强度计算值(N/mm2)；M ——模板的最大弯距(N.mm)；W ——模板的净截面抵抗矩；W= 5940mm3；[f] ——模板的抗弯强度设计值；M =0.1ql2= 0.100×16.128×0.6×0.6=0.581kN.m故f = 0.581×1000×1000/5940=97.8N/mm2模板的抗弯强度验算 f < [f]=205 N/mm2,满足要求!3）挠度计算v =0.677ql4/100EI<[v]=l/150=4mm模板最大挠度计算值v=0.677×（11.04+0.3）×6004/(100×210000×269700)=0.175mm 模板的最大挠度小于[v],满足要求!4）模板支撑方木的计算方木按照均布荷载下两跨连续梁计算。

建筑施工模板荷载及变形值的规定

建筑施工模板荷载及变形值的规定1荷载标准值1.1恒荷载标准值应符合下列规定：（1）模板及其支架自重标准值（）应根据模板设计图纸计算确定。

肋形或无梁楼板模板自重标准值应按下表采用。

楼板模板自重标准值（kN/m2）模板构件的名称木模板定型组合钢模板平板的模板及小梁0.30 0.50楼板模板（其中包括梁的模板）0.50 0.750.75 1.10楼板模板及其支架（楼层高度为4m以下）注：除钢、木外，其它材质模板重量见附录A中的附表A。

（2）新浇筑混凝土自重标准值（），对普通混凝土可采用24kN/m3，其它混凝土可根据实际重力密度按本规范附表A确定。

（3）钢筋自重标准值（）应根据工程设计图确定。

对一般梁板结构每立方米钢筋混凝土的钢筋自重标准值：楼板可取1.1kN；梁可取1.5kN。

（4）当采用内部振捣器时，新浇筑的混凝土作用于模板的最大侧压力标准值（），可按下列公式计算，并取其中的较小值：（1.1—1）（1.1—2）式中：──新浇筑混凝土对模板的最大侧压力（kN/m2）；──混凝土的重力密度（kN/m3）；──混凝土的浇筑速度（m/h）；──新浇混凝土的初凝时间（h），可按试验确定。

当缺乏试验资料时，可采用（为混凝土的温度ºC）；──外加剂影响修正系数。

不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；──混凝土坍落度影响修正系数。

当坍落度小于30mm时，取0.85；坍落度为50～90mm时，取1.00；坍落度为110～150mm时，取1.15；──混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）。

混凝土侧压力的计算分布图形如下图所示，图中，为有效压头高度。

混凝土侧压力计算分布图形1.2活荷载标准值应符合下列规定：（1）施工人员及设备荷载标准值（），当计算模板和直接支承模板的小梁时，均布活荷载可取2.5kN/m2，再用集中荷载2.5kN进行验算，比较两者所得的弯矩值取其大值；当计算直接支承小梁的主梁时，均布活荷载标准值可取 1.5kN/m2；当计算支架立柱及其它支承结构构件时，均布活荷载标准值可取1.0kN/m2。

建筑施工模板安全计算

建筑施工模板安全计算接着上一讲的内容，本期讲讲荷载参数和材料参数。

一、荷载参数1、模板（不含支架）自重标准值：按照表4. 1. 1确定，木模板-模板+方木自重标准值为0. 302、新浇混凝土自重标准值：普通混凝土都是24KN/M3,如果是其它混凝土（比方：矿渣混凝土、浮石混凝土等等）自重标准值按照《建筑施工模板安全技术规范》附录B查表确定。

3、钢筋自重标准值：计算楼板模板时取L 1KN/M3,计算梁模板时取1.5KN/M3o4、振捣混凝土时产生的荷载标准值：对于水平面取2KN/M2,垂直面取4KN/M2o5、架体与周边是否有可靠拉结或支撑：按实际情况，如果周边有已经浇筑完成的柱子、剪力墙、框架梁等可以拉结的，可以勾选该选项。

6、风荷载在软件操作中，风荷载不需要自己查表，但是要输入以下参数：省份、城市、地面粗糙类型。

其中地面粗糙类型指的是建筑物所在地是市区、郊区或空旷地区。

7、地基承载力如果是原状土，可以查该工程的地质勘查报告，如果是回填土，可以采用现场试验的方法获取。

地基承载力系数按照表5. 2. 6确定。

如果是支撑在楼板上，则无地基承载力选项。

8、架体底部垫板面积按实际拟采用的垫板尺寸确定。

二、材料参数材料参数包括主楞、次楞、面板和钢管：按照实际方案初步选取的材料确定即可。

主要讲以下3 点：1、次楞以及面板的计算模型，可选项有简支、两跨、三跨、四跨连续梁等等，应按照实际情况选取，当跨数多于4跨时，选择4跨连续梁开展计算。

2、次楞以及面板的E、fv、fm都是根据材料确定的, 先选择次楞材料种类（面板规格），下面的参数会自动调整。

3、为适应市场上租赁钢管壁厚2. 5-3. 6不等的情况, 可先开展市场调查，按拟采用的钢管实际壁厚输入。
