骊瑶渡槽设计任务书
渡槽实用专项施工方案设计

渡槽实用专项施工方案设计一、项目概述二、方案设计1.渡槽建设渡槽建设是保证水流渡槽施工顺利进行的基础,主要包括以下几个方面:(1)地质勘察:对施工地的地质情况进行勘察,确定施工地的地质稳定性和承载力。
(2)设计方案:根据渡槽的使用需求和施工地的地质情况,设计适合的渡槽结构,包括渡槽的尺寸、形状和材料等。
(3)原材料采购:根据设计方案,采购符合质量要求的渡槽建设原材料,包括钢筋、混凝土和铸铁等。
(4)基础处理:进行施工地的基础处理,保证渡槽的稳定性和承载力。
(5)施工队伍:组建施工队伍,确保施工的专业性和高效性。
(6)施工管理:对施工过程进行全程管理,确保施工的安全和质量。
2.渡槽安装渡槽安装是确保渡槽功能正常发挥的关键步骤,主要包括以下几个方面:(1)安装前准备:对施工地进行清理,确保施工环境的干净和整洁。
(2)分段安装:根据渡槽的尺寸和形状,将渡槽分成若干段,逐段进行安装。
(3)安装顺序:按照设计方案确定的安装顺序,逐段完成渡槽的安装。
(4)连接处理:对相邻渡槽段进行连接处理,确保连接处的密封性和承载力。
(5)定位固定:在安装过程中,对渡槽进行定位固定,确保渡槽的位置准确和稳定。
3.渡槽维修渡槽维修是确保渡槽长期使用的关键环节,主要包括以下几个方面:(1)定期检查:对渡槽进行定期检查,包括渡槽本体、连接处和涂层等,确保渡槽的完好性。
(2)漏水处理:对渡槽的漏水问题进行及时处理,包括漏水处的修补和密封等。
(3)河底冲刷处理:对渡槽所在的河底进行冲刷处理,防止长期冲刷对渡槽造成的影响。
(4)漆膜维护:对渡槽涂层进行定期维护,保证涂层的完整性和防腐性。
三、施工进度计划本施工方案设计的施工进度计划如下:1.渡槽建设:从地质勘察开始,整个建设过程预计需要2个月。
2.渡槽安装:根据渡槽的尺寸和形状,预计需要3个月完成渡槽的安装。
3.渡槽维修:定期检查和维护的周期为半年,每次维修预计需要1个月的时间。
四、安全保障措施为了保证施工过程的安全,本方案设计提出了以下安全保障措施:1.施工现场设置围挡,限制非施工人员进入施工区域。
渡槽毕业设计指导书

毕业设计指导书设计题目:许营渡槽所在学院:所学专业:水利水电工程指导教师:姓名:班级:学号:渡槽毕业设计指导书一、毕业设计的目的毕业设计是水利水电工程专业全部教学活动中最后一个实践性、综合性的教学环节。
是在学完全部课程和实习的基础上,通过渡槽设计等形式把所学的知识融会贯通地运用于实践的、创造性的学习过程。
以毕业设计为水利水电工程专业主要的结业方式,能得到水利水电工程师较为全面地基本训练,对提高学生质量有重要的意义。
通过毕业设计要达到下列目的:1.系统地综合运用和巩固所学的知识,解决具体工程技术问题的初步能力;2.对渡槽设计和生产的各个阶段、环节有比较全面的了解,并初步掌握渡槽建筑物设计的方法、技能;3.熟悉和掌握现行的水利建设方针、技术政策、安全规程和技术规范;4.培养学生理论联系实际,实事求事的工作作风和严谨的科学态度;5.结合农田水利、水利水电工程专业生产实际、培养学生初步科学研究的能力;6.提高运算、绘图和编制技术文件的基本技能。
二、毕业设计的任务与要求(一)任务:毕业设计过程中要完成设计说明书和设计图纸两项任务。
1.编写渡槽设计说明书一份,(包括专题部分)不少于6万字。
2.图纸部分要求按比例绘制方案设计图(5张)渡槽地形图(1:5000、1:10000)、渡槽平面布置图(1:2000、1:5000)、渡槽排架结构图(1:2000、1:5000)、渡槽细部构造图(1:1000、1:500)、渡槽工程配筋图(1:1000、1:500)(二)要求:1.设计说明书是用文字和图表,把设计各章节的依据、计算、分析、比较和作出技术决定的内容,扼要地加以说明的技术文件,它的优劣,直接影响设计质量,编写说明书必须作到文、图、表并茂。
即:叙述简明扼要,语句标准简练,根据和采取的决定阐述确切,计算准确,制表清晰,插图美观,做到文字说明和所绘制的图、表密切配合。
2.每份设计必须进行工程量计算。
3.设计说明书一般按大纲的章节编写,如果顺序及内容要求变动,应经指导教师同意,各章应重新开页。

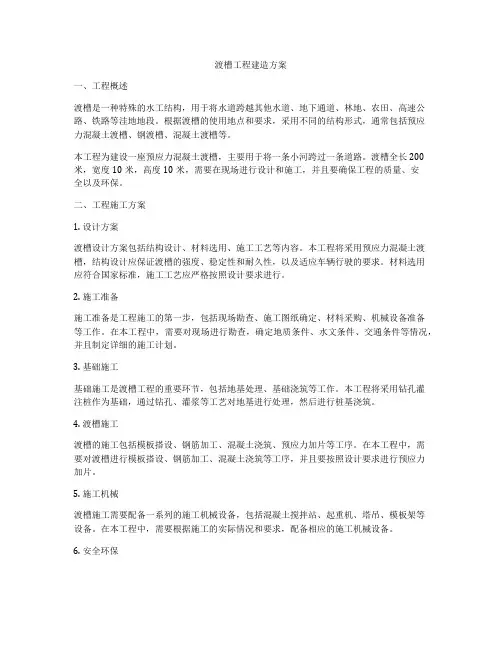

渡槽工程建造方案

渡槽工程建造方案一、工程概述渡槽是一种特殊的水工结构,用于将水道跨越其他水道、地下通道、林地、农田、高速公路、铁路等洼地地段。
根据渡槽的使用地点和要求,采用不同的结构形式,通常包括预应力混凝土渡槽、钢渡槽、混凝土渡槽等。
本工程为建设一座预应力混凝土渡槽,主要用于将一条小河跨过一条道路。
渡槽全长200米,宽度10米,高度10米,需要在现场进行设计和施工,并且要确保工程的质量、安全以及环保。
二、工程施工方案1. 设计方案渡槽设计方案包括结构设计、材料选用、施工工艺等内容。
本工程将采用预应力混凝土渡槽,结构设计应保证渡槽的强度、稳定性和耐久性,以及适应车辆行驶的要求。
材料选用应符合国家标准,施工工艺应严格按照设计要求进行。
2. 施工准备施工准备是工程施工的第一步,包括现场勘查、施工图纸确定、材料采购、机械设备准备等工作。
在本工程中,需要对现场进行勘查,确定地质条件、水文条件、交通条件等情况,并且制定详细的施工计划。
3. 基础施工基础施工是渡槽工程的重要环节,包括地基处理、基础浇筑等工作。
本工程将采用钻孔灌注桩作为基础,通过钻孔、灌浆等工艺对地基进行处理,然后进行桩基浇筑。
4. 渡槽施工渡槽的施工包括模板搭设、钢筋加工、混凝土浇筑、预应力加片等工序。
在本工程中,需要对渡槽进行模板搭设、钢筋加工、混凝土浇筑等工序,并且要按照设计要求进行预应力加片。
5. 施工机械渡槽施工需要配备一系列的施工机械设备,包括混凝土搅拌站、起重机、塔吊、模板架等设备。
在本工程中,需要根据施工的实际情况和要求,配备相应的施工机械设备。
6. 安全环保在渡槽施工过程中,需要保障施工现场的安全,包括施工人员的安全、交通安全、材料安全等。
同时,要落实环保措施,确保施工过程不对环境造成污染。
7. 质量控制渡槽施工的质量控制包括原材料的检验、施工过程的监督检查、施工记录的保存等内容。
在本工程中,要严格按照国家标准和设计要求进行质量控制。
8. 施工组织渡槽施工需要制定详细的施工组织方案,包括施工进度、人员分工、安全措施、质量控制等内容。
渡槽设计部分计算书

渡槽设计任务书1.设计课题某灌区输水渠道上装配整体式钢筋混凝土矩形带横杆渡槽2.设计资料根据初步设计成果,提出设计资料及有关数据如下:1)该输水渡槽跨越142m长的低洼地带见下图,需修建通过15m3/s设计流量及16m3/s校核流量,渡槽无通航要求。
经水力计算结果,槽身最大设计水深H=2.75m,校核水深为2.90m。
支承结构采用刚架,槽身及刚架均采用整体吊装的预制装配结构。
设计一节槽身及一个最大高度的刚架。
2)建筑物等级4级。
3)建筑材料:混凝土强度等级槽身及刚架采用C25级;钢筋槽身及刚架受力筋为HRB335;分布筋、箍筋、基础钢筋HPB235。
4)荷载钢筋混凝土重力密度 25KN/m3;人行道人群荷载 2.5KN/m2栏杆重 1.5KN/m25)使用要求:槽身横向计算迎水面裂缝宽度允许值[W smax]=0.25mm,[W Lmax]=0.20mm。
槽身纵向计算底板有抗裂要求。
槽身纵向允许挠度[f s]=l0/500,[f L]=l0/550。
6)采用:水工混凝土结构设计规范(SL/T191-2008)。
3.设计要求在规定时间内,独立完成下列成果:1)设计计算书一份。
包括:设计题目、设计资料,结构布置及尺寸简图;槽身过水能力计算、槽身、刚架的结构计算(附必要的计算草图)。
2)设计说明书一份。
包括对计算书中没有表达完全部分的说明。
3)施工详图,一号图纸一张。
包括:槽身、刚架配筋图、钢筋表及必要说明。
图纸要求布局合理,线条粗细清晰,尺寸、符号标注齐全,符合制图标准要求。
4.附图渡槽计算书一、 水力计算,拟定渡槽尺寸初步选取每节槽身长度14.2m ,槽身底坡i=11000,取该渡槽槽壁糟率n=0.013,设底宽b=2.5m ,①按设计水深h=2.75m过水面积:2A b 2.5 2.75 6.875h m =⨯=⨯=湿周:2 2.52 2.758X b h m =+=+⨯=水力半径:0.859AR m X==111662110.85975/0.013C R m sn =⨯=⨯=流量:3m 6.8757515.1Q s ==⨯⨯=满足设计要求②按校核水深h=2.9m过水面积:2A b 2.5 2.97.25h m =⨯=⨯=湿周:2 2.52 2.98.3X b h m=+=+⨯=水力半径:0.873AR mX ==111662110.87375.2/0.013C R m sn =⨯=⨯=流量:3m 7.2575.216.1Q AC s ==⨯⨯=满足校核要求二、槽身计算纵向受拉钢筋配筋计算(满槽水+人群荷载)1、内力计算:(1)、半边槽身(见下图)每米长度的自重值()()1g KN1.052250.713 1.552.213m g k g RC g g S A g γγγ=•=⨯⨯++=⨯⨯++=栏杆横杆每米内:2.50.6KN 0.30.1250.713m 2g -=⨯⨯⨯=横杆半边槽身面积:(0.30.4)0.10.80.10.3 1.1520.40.422 2.80.30.080.345220.160.070.840.160.3452S +⨯=⨯+⨯⨯+⨯⨯+⨯+⨯++⨯+++++=满槽水时半边槽身每米长度承受水重设计值(忽略托乘长度)222 1.100.5 2.5 2.911039.875Q k Q w KNq q V mγγγ=⨯=⨯⨯=⨯⨯⨯⨯⨯=水半边槽身每米长度承受人群荷载设计值:2 1.20 2.5113k Q k KNq q m γ=⨯=⨯⨯⨯=总的均布荷载:80.088KNP m=槽身跨度取7m(2)、槽身纵向受力时,按简支梁处理计算跨度:0 5.6,7,1.05 5.88, 6.35.88n n n l m l m l m l a m l m===+==(3)跨中截面弯矩设计值(四级建筑物 k=1.15)2011.152948m M KS p l KN M==⨯⨯⨯=•2、配筋计算:211.9c Nf mm=,2300y Nf mm =①承载力计算中,由于侧墙受拉区混凝土会开裂,不考虑混凝土承受拉力,故把侧墙看做T 型梁:'400500b 300,4502f h mm +===H 选为校核水深,按短暂情况的基本组合考虑,估计钢筋需排成两排取a=90mm,0370*******h h a mm =-=-=,确定'f b ,'500f h mm=,'05000.13610fh h =>,为独立T 型梁:故'013940464733f l b mm ===,''12300125006300f f b b h mm=+=+⨯=上述两值均大于翼缘实有宽度,取'400f b mm=②鉴别T 形梁所属类型1.15294338KM KN m=⨯=•,'''0h 50011.940050036107996.822fc ff h b h h KN m KM ⎛⎫⎛⎫ ⎪-=⨯⨯⨯-=•> ⎪ ⎪⎝⎭⎝⎭故为第一类T 型截面()'fx h ≤,按宽度为400mm 的单筋矩形截面计算,6'220338100.05411.94003610s c f KM f b h α⨯===⨯⨯,10.0560.850.468b ξξ=-=<=,'0211.90.05640036103207300c f s yf b h A mm f ξ⨯⨯⨯===,min 032070.3%0.2%3003610s A bh ρρ===>=⨯,满足要求,故可配置6B 18和6B 2023411mm s A=实,③抗裂验算:()()'22'00''221826ff E s f f E sh bh b b A h y mm bh b b h A αα+-+==+-+,()()()3'''302114000 5.21033fff E s b bybb y I A h y mm α--=-+-=⨯300I 277.5h-W mm y ==,查附录表3得截面抵抗矩塑性系数m γ=1.50考虑截面高度的影响对m γ值进行修正,得:3000.7 1.50 1.23000m γ⎛⎫=+⨯= ⎪⎝⎭,在荷载效应标准组合下0.85ct α=,0330294m ct tk f W KN m KN m γα=•>•,故槽身抗裂满足要求。

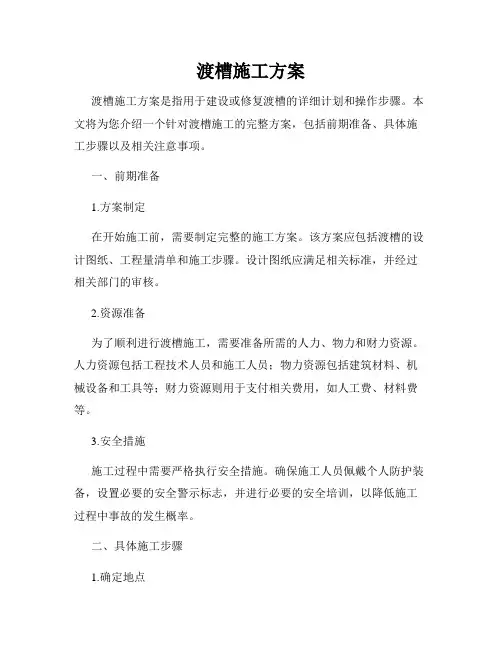

渡槽施工方案

渡槽施工方案渡槽施工方案是指用于建设或修复渡槽的详细计划和操作步骤。
本文将为您介绍一个针对渡槽施工的完整方案,包括前期准备、具体施工步骤以及相关注意事项。
一、前期准备1.方案制定在开始施工前,需要制定完整的施工方案。
该方案应包括渡槽的设计图纸、工程量清单和施工步骤。
设计图纸应满足相关标准,并经过相关部门的审核。
2.资源准备为了顺利进行渡槽施工,需要准备所需的人力、物力和财力资源。
人力资源包括工程技术人员和施工人员;物力资源包括建筑材料、机械设备和工具等;财力资源则用于支付相关费用,如人工费、材料费等。
3.安全措施施工过程中需要严格执行安全措施。
确保施工人员佩戴个人防护装备,设置必要的安全警示标志,并进行必要的安全培训,以降低施工过程中事故的发生概率。
二、具体施工步骤1.确定地点首先,根据设计图纸和工程量清单确定渡槽的具体位置。
确保土地平整且没有障碍物,便于施工作业。
2.开挖基坑根据设计要求,开始开挖渡槽的基坑。
根据渡槽的深度和宽度,选择适当的挖掘机进行开挖。
必要时,还需进行地质勘察,确保基坑的稳定性。
3.施工前处理在开始渡槽的具体施工之前,需要对基坑进行施工前处理。
包括处理软土层、爆破处理坚硬岩石、清理杂物等。
4.施工过程在施工过程中,按照设计图纸和工程量清单的要求进行具体作业。
包括预埋管道、浇筑混凝土、安装设备等。
5.检测和验收完成渡槽施工后,需要进行必要的检测和验收工作。
包括检查渡槽的尺寸、强度、耐久性等,确保其符合相关标准和设计要求。
三、相关注意事项1.环境保护在施工过程中,需要注意保护周边环境,减少对生态环境的破坏。
合理使用原材料,控制施工噪音和粉尘污染,防止施工废弃物的外泄等。
2.工期控制施工方案还需要合理安排工期,确保渡槽施工能够按时完成。
考虑到可能出现的不可预见情况,需要设置合理的工期保障,确保项目的顺利进行。
3.施工质量渡槽的施工质量直接影响其使用寿命和安全性。
因此,在施工过程中,需要严格按照设计图纸和规范要求进行施工,确保施工质量达到标准要求。
渡槽施工方案(二)2024

渡槽施工方案(二)引言概述:渡槽施工方案(二)是为了进一步完善渡槽施工计划,在前一篇方案的基础上进一步细化和明确各项工作的步骤和要求,以确保施工过程的顺利进行和工程质量的达标。
正文内容:1. 施工准备阶段- 完善施工组织设计,明确各项工作的责任和职责。
- 确定施工合同和安全技术措施,确保工程施工符合相关法律法规和安全要求。
- 开展施工前的勘察、平面定标和垂直控制工作,保证施工的准确性和精度。
- 调配施工人员和材料,确保施工队伍的稳定和施工所需材料的及时供应。
2. 渡槽施工工艺- 设定施工阶段性目标,明确每个阶段的施工要求和工序。
- 采用先进的渡槽施工工艺,如挤压、沉箱等,以提高施工效率和工程质量。
- 考虑渡槽的结构特点和地质条件,采取相应的施工工艺和措施,确保工程的稳定性和安全性。
- 加强施工现场的管理和监控,确保施工过程的规范和质量的控制。
3. 材料和设备选择- 选用符合国家标准和工程要求的渡槽材料,如混凝土、钢筋等,以保证工程的质量和耐久性。
- 确保施工所需设备的先进性和适用性,如起重机械、挖掘机等,以提高施工效率和安全性。
- 做好材料和设备的采购和配送工作,保证施工过程的顺畅和材料设备的供应。
4. 安全与质量控制- 制定详细的施工安全和质量控制方案,明确各项安全和质量目标与措施。
- 加强施工现场的安全管理和监督,确保施工过程的安全和施工人员的健康。
- 做好施工质量检查和验收工作,确保工程质量符合相关标准和要求。
5. 施工进度和经济要求- 制定详细的施工进度计划,合理安排各个工序和施工时间,确保施工按计划进行。
- 加强对施工进度的监控和控制,及时调整施工计划,确保工期的合理控制。
- 精细管理施工成本,合理使用材料和设备,降低施工成本,确保经济效益的实现。
总结:本文对渡槽施工方案进行了详细的阐述和讨论。
通过施工准备阶段的工作,确定施工组织和安全措施;在渡槽施工工艺中采用先进工艺,结合地质条件进行施工;选择合适的材料和设备,并加强安全与质量控制;并严格按照施工进度和经济要求进行管理。
(完整版)水利工程渡槽施工方案

施工组织设计一、工程概述二、设计依据1、业主提供的项目区1:500测绘图、场地工程地质调查报告。
2、规范手册:《灌溉与排水工程设计规范》(GB 50288-99)《水利水电工程等级划分及洪水标准》《灌区水工建筑物丛书渡槽(第二版)》《混凝土结构设计规范》(GB50010-2002)《DL5169-2002T+水工混凝土钢筋施工规范》《钢筋混凝土结构设计实例》。
三、明渠部分渡槽前后段修建明渠接原渠道,明渠采用矩形断面,C20混凝土底板厚10cm,边墙为M7.5浆砌石,渠顶宽50cm, C15混凝土压顶厚5cm,渠壁采用M10水泥砂浆抹立面厚2cm。
布设本渠道施工所需导线、水准点,根据设计图纸,利用全站仪打出轴线控制桩,施放出各点,并做好记桩工作。
进行渠底开挖时,开挖边坡为1:0.5, 如遇到淤泥等情况,应根据实际地形进行加大挖深,再回填砾石以确保基础稳定。
渠底开挖后基础要进行夯实,确保压实系数不小于0.94。
夯实完成即可进行边墙底部浆砌石的砌筑,砌筑至预定高程后,安装模板,进行渠底混凝土的浇筑,完成渠底混凝土浇筑后砌筑边墙、压顶混凝土的浇筑及边墙抹面。
最后边墙外侧进行土石回填。
边墙砌筑及底板浇筑时应预留沉降缝、伸缩缝。
渠道段和渐变段边墙均按10m长分缝,底板混凝土按5m长分缝,分缝部位进行止水处理,分缝止水材料采用单层油毛毡止水。
新建渠道、原渠道及渡槽衔接处采用长10m渐变段衔接。
边墙高由渡槽1.65m高渐变到新建明渠的1.8m高,又由新建明渠1.8m高渐变到原渠道的2m高。
新建明渠与渡槽底宽都为1.4m,原渠道为1.8m。
四、渡槽要严格按照《水工混凝土钢筋施工规范》等相关规范进行施工。
1、施工准备组织工人进场,共设三个施工班组:机械施工组主要进行前期基槽开挖,施工一组主要负责钢筋及模板制作,施工二组负责砼浇筑施工;根据施工情况合理配合相应的人员、机械,及符合设计要求的材料等。
接桩复测及控制点加密,地形勘察及原地表高程复测,收集整理相关数据并报监理验收,作为施工时参考。
渡槽工程专项施工方案模板

渡槽工程专项施工方案模板一、项目概况本渡槽工程位于XX省XX市,横跨XX河,是连接两岸的重要交通设施,承载着一定量的车辆和行人。
渡槽总长XX米,最大跨度为XX米,总宽度为XX米,设计承载荷载为XX 吨。
渡槽的环境要求高,施工期限较为紧张,同时需要考虑到水文条件和施工安全。
二、施工准备工作1. 现场勘查:施工前需要对渡槽周边环境进行全面勘查,确定施工范围、地质情况、土壤条件等,为后续施工提供有效的参考和保障。
2. 安全防护措施:根据施工现场情况做好安全防护工作,设置警示标志、围挡、警戒线等,确保施工过程中的安全。
3. 施工机械设备购置:根据工程需要,购置各类施工机械设备,包括吊车、挖掘机、混凝土搅拌机等,确保施工设备完好并符合要求。
4. 施工人员培训:组织施工人员进行必要的安全培训和技术培训,确保施工人员掌握必要的操作技能和安全知识。
5. 施工材料准备:购置所需的施工材料,包括水泥、钢筋、砂石等,确保材料质量符合标准要求。
三、施工方案1. 施工工艺:根据设计要求和实际情况,确定渡槽的施工工艺,包括桥墩、墩台、梁板等的施工方法和工序。
2. 施工工序:确定渡槽的施工工序,包括地基处理、桩基工程、支撑结构施工、梁板浇筑、防水处理等。
3. 施工方法:根据实际情况确定渡槽的施工方法,包括常规施工、模块化施工、预制梁板施工等,确保施工质量和进度。
4. 水文条件处理:针对渡槽跨越河流的特殊条件,制定水文处理方案,包括流量控制、水工建筑、临时桥梁等,确保施工过程中的水文条件符合要求。
5. 施工安全措施:制定施工安全措施,包括施工现场管理、作业安全、用电安全、设备安全等,确保施工过程中的安全性。
6. 施工质量控制:制定施工质量控制方案,包括材料验收、工序验收、施工记录等,确保施工质量符合要求。
四、施工组织管理1. 组织结构:确定施工组织结构,包括项目经理、施工队长、技术人员、安全员、资料员等,明确各职责和权限。
2. 人员配置:合理配置施工人员,包括技术人员、普工、操作工等,确保施工队伍数量和质量符合要求。
渡槽毕业设计

渡槽毕业设计摘要本次设计作为水利水电工程专业的毕业设计,主要目的在于通过运用所学的专业基础知识及基础课的理论了解并初步掌握水利工程的设计内容,设计方法和设计步骤;熟悉水利工程的设计规范;提高编写设计说明书和各种计算及制图的能力。
高店村沟排水渡槽位于河北省邢台市所辖沙河市高店村西北,位于总干渠南沙河倒虹吸南侧,是南水北调中线工程总干渠上的一座左岸排水建筑物。
渡槽为跨越式建筑物,采用矩形渡槽排架结构,按三级建筑物考虑。
设计地震烈度为80。
根据设计任务书,说明书分为四部分。
第一部分,基本资料。
第二部分,整体布置,确定渡槽的线路和槽身总长度,进行水利计算,确定槽底纵坡以及进出口高程,渡槽总长12m,进口渐变段6m,出口渐变段9m,渡槽进口底部高程89.695m,第三部分,槽身结构设计,确定槽身的横断面尺寸,渡槽槽身净宽4m,侧墙厚0.2m,底板厚0.4m,人行道板宽度为1m。
,人行道板宽度为1m。
进行槽身纵横断面内力计算及结构计算。
第四部分,支承结构设计,确定支承结构的尺寸,进行支承结构的结构计算,渡槽基础的结构计算及渡槽整体稳定性计算。
关键词:高店村渡槽槽身建筑水利水电工程AbstractThis design is a graduation project of undergraduation. Its main aim is to apply what have been learned in class, such as specialized basic courses, basic courses and so on, to initially master the content of design, the methods of design, the steps of design of the irrigation project; to have an intimate knowledge of the design standard of the irrigation project; to raise the capacity to compile the design exposition and the capacity of calculation and drawing.Gao dian village is located in hebei province xingtai city had jurisdiction over the village ditch drainage aqueduct Gao dian village northwest, located in the south area of nansha river inverted siphon of the main canal is the main canal of south-to-north water transfer project on a left bank drainage structures.Aqueduct for leap buildings, bent rectangular aqueduct structure, the level 3buildings. Design earthquake intensity is 8 degrees.Under the proposal, manual is divided into four chapters. The first chapter, basic information. Second chapter, overall layout, determine aqueduct of line and slot body total length, for water calculation, determine slot end of longitudinal slope and import and export elevation, aqueduct total long 12m, imports gradient paragraph 6m, export gradient paragraph 9m, aqueduct imports bottom elevation 89.695m, third chapter, slot body structure design, determine slot body of cross section size,aqueduct slot body net wide 4m, side wall thick 0.2m, floor thick 0.4m, sidewalk Board width for 1M. Sidewalk width is 1M. Body cross section calculation of internal force calculation and structure. The fourth chapter, the supporting structure design, determine the dimensions of the support structure, for structural calculation of supporting structure, calculation and aqueduct aqueduct structure based on the whole stability calculation.Keywords: high shop village, aqueduct, slot, and buildings. Water conservancy and Hydropower Engineering目录第一章工程概况及基本资料11.1工程概况1水文11.3地质2第二章渡槽选型与布置44456第三章槽身水力计算7777793.2.4 进出口高程的确定10113.4 其它资料11第四章槽身结构计算124.1 渡槽基本尺寸的确定121212124.2 槽身的稳定验算13134.2.2 抗滑稳定验算144.2.3 抗倾覆稳定验算14构计算15、内力计算154.3.2 槽身的纵向配筋计算184.3.3 槽身纵向抗裂验算204.3.4 槽身纵向裂缝开展宽度验算214.3.5 槽身纵向挠度验算214.4 槽身的横向结构计算22224.4.2 槽身的横向配筋计算274.4.3 槽身的抗裂验算304.4.4 槽身的裂缝开展宽度验算324.5 槽身的吊装验算324.5.1 吊装内力计算334.5.2 吊装配筋验算33第五章支承结构的设计355.1 排架的设计355.1.1 排架基本尺寸的确定355.1.2 排架的内力计算36算4142434445和配筋37第六章细部构造设计4848 (48) (50)参考文献51谢辞52第一章基本资料.地理位置、地形、地貌高店村沟排水渡槽位于邢台市所辖沙河市高店村西北,位于总干渠南沙河倒虹吸南侧,总干渠测量桩号(92+852)。
渡槽专项施工方案

渡槽专项施工方案1. 简介本文档为渡槽专项施工方案的详细记录,旨在指导施工人员顺利进行渡槽的建设工作。
渡槽是一种用于将河道、渠道等水体引流或改道的工程结构,其施工需要合理的设计和周密的施工方案。
2. 施工地点渡槽施工工地位于XX省XX市XX区XX河道,具体位置如下:•坐标:XX•海拔高度:XX•环境因素:XX3. 施工目标本次渡槽施工的主要目标是实现以下几点:•安全:确保施工过程中人员和设备的安全;•质量:保证渡槽工程的质量,满足设计要求;•进度:按照预定计划,保持合理的工期;•环保:减少对周边环境的影响,做到绿色施工。
4. 施工策略4.1. 施工方法本次渡槽施工采用下述方法:•先期准备:组织施工人员,采购所需材料和设备;•探测勘察:进行现场测量和勘察,获得详细的地质和水文数据;•基础处理:对施工基地地面进行平整处理,确保施工的稳定性;•施工模式:采用分段施工的方式,确保工程进度和质量;•合理运输:安排运输车辆合理运输渡槽材料和设备。
4.2. 施工流程本次渡槽施工按照以下流程进行:•设计方案确认:根据项目要求,确认渡槽设计方案,包括材料选择、尺寸规格等;•地质勘察:进行现场勘察,获取地质、地貌等相关资料,并根据勘察结果进行施工方案的修正;•基础处理:对施工基地进行平整处理,包括清理、夯实等工作;•渡槽施工:按照设计方案进行渡槽的施工,包括挖掘、浇筑、固定等;•检测验收:进行渡槽工程的检测和验收,确保符合设计要求。
4.3. 施工要点•施工管理:组织施工人员,确保施工过程的安全和效率;•资源调配:合理安排材料和设备的使用,减少资源的浪费;•施工技术:根据渡槽设计要求,采用合适的施工方法和工艺;•环境保护:采取一系列措施减少对周边环境的影响。
5. 施工安全5.1. 安全制度•施工人员必须经过安全培训,熟悉施工安全操作规程;•施工现场设置明显的警示标识和安全警示牌;•严禁在施工现场吸烟、使用明火等具有火灾隐患的行为;•施工现场必须配备消防器材,并定期进行消防演练。
渡槽施工方案 (2)

渡槽施工方案(2)一、引言在渡槽工程中,施工方案的设计是至关重要的一环,直接影响到工程的质量和进度。
本文将就渡槽施工方案进行深入探讨,包括施工前期准备工作、施工方法选择、施工过程控制等方面内容,旨在为相关工程提供参考指导。
二、施工前期准备工作在进行渡槽施工前,需要进行充分的前期准备工作,主要包括以下几个方面:1.制定施工计划在施工前,应制定详细的施工计划,包括工程量清单、施工进度安排、人员物资配备等内容,以确保施工按时、按质完成。
2.选址勘测对于渡槽的选址要进行详细的勘测工作,了解地质地形情况,确定最佳的施工位置,确保施工安全。
3.物资采购提前采购好所需的施工物资和设备,包括钢筋、混凝土、模板等,为后续施工提供保障。
三、施工方法选择在渡槽施工中,选择合适的施工方法至关重要,直接关系到工程的质量和效率。
以下为常见的施工方法选择:1.常规浇筑法常规浇筑法是最常用的施工方法之一,即通过模板对混凝土进行浇筑,然后进行养护和固化。
2.预制槽板拼装法预制槽板拼装法是一种相对节省时间和人力的施工方法,通过预先制作好的槽板进行现场拼装,能够提高施工效率。
3.钢架支撑法在复杂环境下,采用钢架支撑法可以有效保证渡槽的施工质量和安全性,是一种常见的施工方法。
四、施工过程控制在渡槽施工过程中,需要进行严格的过程控制,确保施工顺利进行,质量达标。
主要包括以下几个方面:1.质量监控定期对施工现场进行质量检查,确保施工质量符合相关标准和要求,及时处理质量问题。
2.安全保障严格按照安全操作规程进行施工,加强现场安全管理,确保施工过程中不发生安全事故。
3.进度控制对施工进度进行实时监控,及时调整施工计划,确保工程按时完工。
五、总结在渡槽施工中,施工方案的设计和实施至关重要。
通过合理的施工前期准备工作、选择合适的施工方法以及严格的施工过程控制,能够确保渡槽工程的质量和进度。
希望本文内容对相关工程的施工提供一定的参考价值。
以上为渡槽施工方案的相关内容,仅供参考。
渡槽设计部分计算书 精品

渡槽设计说明1.设计资料K55+546杨树河渡槽位于湖北省松滋市北河灌区北河主干渠下游处,距北河水库的桩号为19+865,经过三十几年的运行,该渡槽均出现严重的老化问题(如裂缝、混凝土剥落后钢筋外露),无漏水现象。
现荆松一级路下穿渡槽,路基宽度为24.5m,原渡槽结构为1-20m拱式渡槽,不满足荆松一级路路基下穿宽度的要求,故重建此渡槽。
另外,原渠线是沿山顺势,渠线较长,本次重建时,裁弯取直。
原有1-20m拱式渡槽的结构:槽身为钢筋混凝土结构,支承为拱式结构。
渡槽净宽B0=2.3m,净高H0=2.3m,侧墙厚20cm。
整体式钢筋混凝土矩形带横杆渡槽2.设计资料根据初步设计成果,提出设计资料及有关数据如下:1)该输水渡槽跨越142m长的低洼地带见下图,需修建通过15m3/s设计流量及16m3/s校核流量,渡槽无通航要求。
经水力计算结果,槽身最大设计水深H=2.75m,校核水深为2.90m。
支承结构采用刚架,槽身及刚架均采用整体吊装的预制装配结构。
设计一节槽身及一个最大高度的刚架。
2)建筑物等级4级。
3)建筑材料:混凝土强度等级槽身及刚架采用C25级;钢筋槽身及刚架受力筋为HRB335;分布筋、箍筋、基础钢筋HPB235。
4)荷载钢筋混凝土重力密度 25KN/m3;人行道人群荷载 2.5KN/m2栏杆重 1.5KN/m25)使用要求:槽身横向计算迎水面裂缝宽度允许值[W smax]=0.25mm,[W Lmax]=0.20mm。
槽身纵向计算底板有抗裂要求。
槽身纵向允许挠度[f s]=l0/500,[f L]=l0/550。
6)采用:水工混凝土结构设计规范(SL/T191-20XX)。
3.设计要求在规定时间内,独立完成下列成果:1)设计计算书一份。
包括:设计题目、设计资料,结构布置及尺寸简图;槽身过水能力计算、槽身、刚架的结构计算(附必要的计算草图)。
2)设计说明书一份。
包括对计算书中没有表达完全部分的说明。
最新渡槽工程方案设计

最新渡槽工程方案设计一、项目概况本渡槽工程位于某市某县,是某县城市供水工程的一部分,主要用于引水和输水。
工程所在区域地势较为复杂,有山地、丘陵地和平原地带。
由于地理环境的限制,渡槽工程设计需要克服地形的不规则性和地势的高差,设计方案需要兼顾经济性、稳定性和安全性。
二、设计原则1. 充分考虑地形和地势的特点,以确保渡槽在不同地形条件下的稳定性和适用性;2. 尽量减少对原有环境的影响,确保设计方案能够和周边环境融为一体;3. 设计方案要求大力提高工程的经济效益,充分考虑资源利用和节约成本。
三、工程方案设计1. 地形勘测及规划本工程采用了先进的地形勘测技术,对整个工程所在区域的地形进行了详细测量和分析。
根据测量结果,确定了渡槽的走向和相关的设计参数。
同时,规划了整个渡槽工程的布置方案,确保了其可以充分适应地形和地势的特点。
2. 结构设计渡槽采用了预应力混凝土浇筑技术,以提高其抗拉性能和耐久性。
结构设计采用了高强度混凝土,并在必要的部位设置了预应力钢筋,以确保渡槽能够承受各种外部荷载和地形变化的影响。
3. 施工工艺本工程采用了先进的施工工艺和设备,以提高施工效率和质量。
其中包括了自卸车辆运输、塔吊起重和混凝土浇筑技术等。
在施工过程中,要求严格按照设计要求和相关的规范要求进行,以确保工程的质量和安全性。
4. 设备选择渡槽工程需要用到各种施工设备和机械设备,其中包括了混凝土搅拌机、自卸车辆、塔吊等。
在设备选择过程中,需要充分考虑到其适用性和经济性,并按照相关的规范和标准进行选择和采购。
5. 环境保护在工程施工过程中,要求严格遵守相关的环保法规和标准,有效采取措施控制扬尘、噪音和水污染等,保护周边的自然环境。
同时,在工程竣工后,要做好地质环境的修复和植被的恢复工作,以恢复原有的生态环境。
四、经济效益分析1. 财务测算本工程的总投资在可接受的范围内,预期可以在规定的时间内实现投资回报。
在工程建成后,可为周边地区提供稳定可靠的供水服务,带动当地经济的发展。
水利渡槽施工专项方案

一、工程概况本工程为XX水利工程的重要组成部分,渡槽全长XX米,设计流量XX立方米/秒,承担着将上游水源输送到下游灌区的任务。
渡槽结构采用XX形式,主要由基础、槽身、支架、伸缩缝等部分组成。
二、施工准备1. 人员组织:成立施工领导小组,负责工程的组织、协调和管理工作。
根据工程量,合理配置施工人员,包括技术人员、施工人员、管理人员等。
2. 材料设备:根据设计图纸,提前准备所需材料,如钢筋、水泥、砂石、模板等。
同时,准备施工机械设备,如挖掘机、装载机、混凝土搅拌机、泵车等。
3. 技术交底:组织施工人员进行技术交底,明确施工工艺、质量要求、安全措施等。
4. 测量放样:根据设计图纸,布设渡槽施工所需导线、水准点,确保施工精度。
三、施工工艺1. 基础施工:- 清理场地,平整地基。
- 按设计要求开挖基坑,并做好排水措施。
- 进行基础混凝土浇筑,确保混凝土强度和质量。
2. 槽身施工:- 安装模板,确保模板牢固、平整。
- 进行钢筋绑扎,严格按照设计要求进行。
- 混凝土浇筑,采用分层浇筑、振捣密实,确保混凝土质量。
- 浇筑完成后,进行养护,确保混凝土强度。
3. 支架施工:- 根据设计要求,安装支架,确保支架牢固、稳定。
- 对支架进行验收,合格后方可投入使用。
4. 伸缩缝施工:- 安装伸缩缝,确保伸缩缝平整、牢固。
- 对伸缩缝进行验收,合格后方可投入使用。
5. 质量保证措施:- 严格按照施工规范和设计要求进行施工。
- 对原材料、半成品、成品进行严格检验。
- 定期对施工人员进行质量教育和培训。
四、安全文明施工1. 安全措施:- 制定安全施工方案,明确安全责任。
- 加强施工现场安全管理,确保施工人员安全。
- 定期进行安全检查,及时发现和消除安全隐患。
2. 文明施工:- 做好施工现场环境卫生工作。
- 加强施工人员文明施工教育,提高文明施工意识。
五、进度保证措施1. 合理安排施工计划:根据工程量,制定详细的施工进度计划,确保工程按期完成。
渡槽的施工方案(3篇)

第1篇一、工程概况本项目位于XX省XX市XX县,是一项涉及灌溉、发电、供水等多方面的综合性工程。
渡槽是本工程的关键组成部分,其施工质量直接影响到整个工程的安全、可靠和效益。
为确保渡槽施工顺利进行,特制定本施工方案。
二、施工准备1.施工组织(1)成立渡槽施工项目部,负责渡槽施工的组织、协调和管理工作。
(2)项目部下设工程部、质量部、安全部、物资部等部门,明确各部门职责。
2.人员配置(1)项目部成员应具备相应的专业知识、技能和经验。
(2)施工队伍应选择具有良好业绩、信誉和资质的施工单位。
3.材料设备(1)渡槽主体结构材料:钢材、混凝土、钢筋、水泥等。
(2)施工设备:挖掘机、装载机、混凝土搅拌站、泵车、运输车等。
4.施工图纸及资料(1)认真审查施工图纸,确保图纸准确无误。
(2)收集相关施工资料,如地质勘察报告、设计变更、施工规范等。
5.施工现场(1)平整场地,确保施工道路畅通。
(2)搭建临时设施,如办公室、宿舍、食堂等。
(3)设置安全警示标志,确保施工安全。
三、施工工艺1.基础处理(1)清除地表杂物,平整场地。
(2)根据地质勘察报告,进行地基处理,确保地基承载力满足要求。
(3)设置排水沟,防止积水。
2.渡槽主体结构施工(1)钢筋加工与绑扎:根据设计图纸,加工钢筋,进行绑扎,确保钢筋位置准确、间距均匀。
(2)模板安装:按照设计要求,安装模板,确保模板牢固、平整。
(3)混凝土浇筑:采用泵送混凝土,分层浇筑,确保混凝土密实、均匀。
(4)混凝土养护:根据混凝土强度要求,进行养护,确保混凝土质量。
3.渡槽支座及桥墩施工(1)支座制作:根据设计图纸,制作支座,确保支座尺寸准确、牢固。
(2)桥墩施工:采用现场浇筑或预制构件安装,确保桥墩垂直、稳固。
4.渡槽伸缩缝施工(1)伸缩缝设计:根据设计要求,确定伸缩缝类型和尺寸。
(2)伸缩缝安装:按照设计图纸,安装伸缩缝,确保伸缩缝顺畅、牢固。
5.渡槽外观处理(1)表面处理:对渡槽表面进行清理,确保表面平整、无污染。
渡槽设计任务书、 指导书

《水工钢筋混凝土结构学》课程设计任务书某钢筋混凝土渡槽槽身结构设计指导老师:傅少君武汉大学土木建筑工程学院2015年11月1 设计题目某灌区输水渠道上装配式钢筋混凝土矩形渡槽2 设计资料根据初步设计成果,基本资料及有关数据如下:(1)该输水渡槽跨越 142m 长的低洼地带(如图 1 所示),需修建通过 /s 15m 3 设计 流量及16m /s 校核流量,渡槽无通航要求。
经水力计算结果,槽身最大设计水深H=2.75m ,校核水深为 2.90m 。
支承结构采用刚架,槽身及刚架均采用整体吊装的预制 装配结构,设计一节槽身。
槽底高程(M)渠道进口段洼地长(M )20.00M渠道进口段5.00M(2)建筑物等级 4 级。
图 1渡槽跨越洼地带(3)建筑材料:混凝土强度等级,槽身架采用 C25 级; 槽身架受力筋为 HRB335,分布筋、箍筋 HPB235。
(4)荷载钢筋混凝土重力密度 25kN/m ;人行道人群荷载 2.5kN/m ;栏杆重 1.5kN/m 。
(5)使用要求322底板有抗裂要求。
槽身纵向允许挠度[f s]=l0/500,[f L]=l0/550。
3设计要求在规定时间内,独立完成下列成果:(1)设计计算书及说明书,计算书包括:设计题目、设计资料,结构布置及尺寸简图;槽身过水能力计算、槽身、刚架的结构计算(附必要的计算草图);设计说明书包括对计算书中没有表达完全部分的说明。
(2)施工详图,一号图纸2张,包括:槽身结构布置图(手绘)、槽身配筋图(计算机绘制)、钢筋表及必要说明;图纸要求布局合理,线条粗细清晰,尺寸、符号标注齐全,符合制图标准要求。
附件:《水工钢筋混凝土结构学》课程设计指导书附一渡槽设计大钢1概述简要说明:工程位置、设计规模等概况,前阶段设计结论及审批意见,基本资料变动情况,专题研究结论,有关会议或协议情况,对本阶段设计要求及注意的问题……等。
渡槽是渠道跨越河流、溪谷、洼地和道路的明流输水建筑物,是水利工程中应用最广的交叉建筑物之一。
渡槽施工进度计划方案

渡槽施工进度计划方案1.1 编制原则依据该分部工程资源配置情况,结合施工条件,合理、统筹安排。
坚持经济、合理与实用相结合的原则。
坚持整体推进,均衡生产,确保工期,工程量清单提供的工程数量和本工程计划的资源配置(机械设备、劳动力、材料、资金等)为依据,统筹兼顾,合理安排各工序施工进度。
1.2 编制依据(1)合同工期要求。
(2)依据国家有关规程、规范的要求。
(3)我公司在以往其他类似工程上的经验和施工技术措施。
1.3 施工准备与资源配置1.3.1 施工准备1 技术准备熟悉图纸资料和有关文件我单位自接受工程任务后,便全面熟悉施工图纸、资料和有关文件,参加建设单位组织的设计交底和图纸会审并作好记录。
(1)设计图纸是施工的依据,施工单位和全体施工人员必须按图施工,未经业主和监理工程师同意,施工单位和施工人员无权修改设计图纸,更不能没有设计图纸就擅自施工。
(2)我单位组织有关人员对施工图纸和资料进行学习和自审,做到心中有数,如有疑问或发现错误在设计交底和图纸会审中提出,在实际施工过程中就现场产生的问题及时与相关单位沟通协调。
1.3.2 检验、试验成立试验室对施工用原材料进行试验,自己无法做的委托具有资质的试验单位试验,提前完成砼强度、抗渗、抗冻指标试验,钢材、水泥、外加剂等原材料检验试验。
1.3.3 技术交底根据设计地勘资料和设计图纸,组织技术人员勘察现场,熟悉图纸,查阅相关施工技术和安全规范,了解该施工部位的技术要点和质量、安全要求,并将质量安全要点、目标逐级交底,让施工员、特别是操作工人能明白质量安全目标、关键部位技术要求,以期在施工过程中控制好质量安全。
1.3.4 施工场地准备配合业主完成移民征地工作,在建筑物相对集中并利于管理的地方,根据满足施工的人员设备,规划设计临时建筑的结构和面积,根据建筑物所处位置的地形地貌,地方现有交通网络的构成情况,本着有利施工物质运输和节约投资的原则,规划设计施工便道的走向和长度,本着相对集中利于污水处理、排放的原则,规划辅助加工车间的布置,组织人员设备进场,完善施工必须的便道、风水电系统、生活设施、辅助加工车间的施工,保证主体工程按合同约定开工建设。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
骊瑶渡槽设计任务书毕业设计任务书毕设题目:骊瑶渡槽设计指导老师:刘会欣学生姓名:专业班级:起止时间:年月日至月日系主任:张红光目录1 毕业设计目的2 设计基本要求3 设计成果及具体要求4 时间安排5 基本资料6 个人设计任务1 毕业设计目的本毕业设计是本专业教学大纲所规定的重要教学内容,是学生在校期间进行最后一次理论结合实际的较全面和基本的训练,是对几年来所学知识的系统运用和检验,也是走向工作岗位之前的最后一次的过渡性练兵。
通过这次毕业设计要求达到以下基本目的。
1、巩固、加强、扩大和提高以往所学的有关基础理论和专业知识;2、培养学生综合运用所学的知识以解决实际工程问题的独立工作能力,并初步掌握进行水利枢纽和水工建筑物的设计思想、设计程序、设计原则、步骤和方法;3、培养学生使用有关设计规范、手册、参考文献以及分析计算、绘图、概算和编写设计说明书等项能力的基本技能训练;4、通过毕业设计使学生了解我国现行的基本建设程序,建立工程设计的技术和经济的政策正确观点;5、因此,要求每个同学在长达15周的毕业设计中,抓紧时间,遵守纪律,努力学习工作,认真踏实,一丝不苟,实事求是,举一反三,充分发挥个人的主动性和创造性,独立的和高质量的完成本次设计,以便在今后的生产实践中当一名出色的工程师,为我国的水利事业也是为国民经济的基础设施和基础产业而做出贡献。
2 设计基本要求(1)设计者必须发挥独立思考能力,创造性地完成设计任务,在设计中应遵循设计规范,尽量利用国内外先进技术与经验;(2)设计者对待设计计算、绘图等工作应具有严肃认真一丝不苟的工作作风,以使设计成果达到较高的水平;(3)设计者必须充分重视和熟悉原始资料,明确设计任务,在规定时间内圆满完成要求的设计内容,成果包括:设计说明书一份(按规范格式)A1图纸4-5份(文本版+光盘)。
3 设计成果及具体要求3.1 设计成果设计成果包括:(1)设计说明计算书1份(2)渡槽整体平面图1张(3)槽身配筋图1张(4)排架配筋图1张(5)细部构造1张(6)总体布置图1张3.2 设计成果具体要求3.2.1.设计说明书编写原则:(1)按章节叙述,先拟好提纲再编写,要体现出清晰的设计思路;(2)包括基本资料和基本数据;(3)说明设计标准、设计情况及设计依据;(4)阐述设计思想、原则及方法(包括所采用的基本理论和公式说明,采用条件及原因,所考虑问题的影响因素)(5)对具体设计要说明设计的前提、设计原理、方法、主要步骤、主要过程及阶段性成果、最后成果,成果尽量以表格的形式给出;(6)对成果的分析及结论:对成果的分析一定要有分析和判断,给以评价,分析存在问题的原因和改进措施;(7)要求简明扼要,思路清晰,用语简练。
3.2.2.图纸绘制说明:要求图面布置合理,设计正确,整洁清晰,图的比例、线条、标注、尺寸、符号和说明等均按工程制图标准。
4 时间安排说明:4~5张大图绘图时间控制在7天,其余时间为分析计算(包括看资料)、编写计算书、设计说明书,准备个人答辩内容和提纲。
目前为每周双休日,如果同学们要圆满完成任务,在校多学些专业技术知识,只有保证足够的时间,才是完成任务的前提,希望每位同学每天学习时间在10小时以上,不早退、不旷到,当遵守纪律的模范,在历时四年大学学习中作最后的冲刺。
5 基本资料1、工程概况骊瑶渡槽位于广西永福县骊水干渠上游桩号1+900,渡槽原设计流量9m3/s,渡槽长67m,净宽3m。
原渡槽建于70年代,已运行30多年,渡槽下部结构为钢筋混凝土排架,经过现场查勘发现,大部分排架混凝土碳化脱落,裂缝宽度甚至2~3mm,混凝土剥落最多3cm,钢筋外露锈蚀,严重者外露钢筋锈蚀剥落。
渡槽上部结构为钢筋砼矩形断面,表层混凝土有明显碳化现象,槽身支座为三毡四油,已老化失去作用,槽身支座处混凝土局部有剥落现象钢筋外露锈蚀,分段连接止水已老化,漏水严重。
根据现场查勘情况,渡槽下部结构老化毁坏严重,由于上部结构较大,无法进行吊装,无法彻底维修下部结构。
如果下部结构只能在现有条件下简单处理加固,维持现有结构条件,无法满足稳定要求。
且该段干渠设计流量15m3/s,骊瑶渡槽原过流量仅为9m3/s,该渡槽地处干渠的上游段,无法满足下游灌溉输水要求。
该渡槽在结构稳定和过流能力上均不能满足设计要求,决定拆除重建。
2、地质情况一、地层根据地质测绘和钻探揭露的地层反映该处地层为第四系全新统冲洪积地层,根据岩性、时代和成因将沿线的土层划分为4层,分述如下:第1层砂壤土[Q42al+pl]:褐黄,中密,稍湿,湿,表层有约30cm的耕土。
夹杂植物根茎及细小姜石颗粒,含少量粉砂,摇振反应中等,无光泽反应,干强度、韧性低。
该层为中压缩性土,厚度为2.80-4.70m,平均厚度3.75m,层底标高43.94-48.85m。
第2层壤土[Q42al+pl]:黄褐,很湿,饱和,可塑,局部软塑,含少量粉砂,稍有光泽,干强度、韧性中等,偶夹黏土薄层。
该层为中等偏高压缩性土,厚度为4.20-6.70m,平均厚度5.45m,层底标高40.34-44.65m。
第3层粘土[Q42al+pl]:褐灰,湿,可塑,有臭味,稍有光滑,干强度中等,韧性中等,夹杂蚌屑及壳质碎屑,含少量砾石和钙质结核。
该层为中压缩性土,厚度为4.00-4.90m,平均厚度4.45m,层底标高35.74-39.75m。
第4层壤土[Q42al+pl]:黄褐,中密,密实,湿,摇震反应中等,干强度、韧性低,含细小姜石颗粒和褐灰色条纹,夹杂粉砂薄层。
该层为中压缩性土,本次钻探未穿透。
二、物理力学指标根据钻探、土工试验和工程经验综合给出了场地土层的物理力学性质指标建议值,其中饱和固结快剪指标为小值平均值,渗透系数为大值平均值,见下表。
物理力学性质建议值表三、工程地质评价 (1)地基评价根据勘察结果场地内揭露的土层为第四系全新统冲洪积(al+plQ 42)的砂壤土、壤土及粘土。
土工试验反应土层的压缩系数为0.21~0.44 MPa -1,压缩模量为4.60~8.30MPa ,揭露的土层为正常固结土层,土层的性质较均一,场地稳定,适宜该建筑物的修建。
建议对该渡槽使用桩基础,根据《公路桥涵地基与基础设计规范》(JTG D63-2007),按照土层的物理力学性质指标给出了钻孔桩桩基参数下表。
桩基参数建议值表(2)土层液化评价根据《中国地震动参数区划图》(GB18306-2001),本区地震动峰值加速度为0.10g,相当于地震基本烈度为Ⅶ度。
依据《水利水电工程地质勘察规范》(GB50487-2008),土层中粘粒含量相应于地震动峰值加速度为0.10g地区不小于16%时,可判为不液化,当粘粒含量不满足上述规定时,可通过标准贯入锤击数法来复判土层的液化情况。
根据水文地质条件及物理力学试验资料,第2层壤土、第3层粘土和第4层壤土粘粒含量均大于16%,因此初判为不液化,第1层砂壤土存在粘粒含量小于16%的土样,初判为液化土层,根据标准贯入锤击数法复判得出第1层砂壤土、不液化。
判别结果见下表。
液化判别表因此该场地土层不液化。
(3)边坡稳定性评价拟建渡槽所处渠道边坡土层主要为第1层砂壤土,第1层砂壤土饱和状态下粘聚力c=9.6KPa,内摩擦角φ=18.5°。
建议根据土层剪切数据对渡槽处按适宜的坡比进行护坡处理,并对渡槽的上下游两岸边坡进行护砌。
(4)冲刷稳定性评价=0.015mm,拟建渡槽处渠底土层为第1层砂壤土,根据颗粒分析试验结果d50液性指数为0.61。
建议根据试验数值计算渠底冲刷深度。
(5)渗透稳定性评价依据《水利水电工程地质勘察规范》(GB50487-2008),经计算,拟建渡槽处设计边坡及渠底均为第1层壤土,其渗透破坏形式为流土型,其临界水力比=0.96。
见下表。
降Jcr各土层的渗透等级3、基本数据:上、下游渠道基本资料上游渠底设计高程:49.55m;下游渠底设计高程:49.45m;边坡:1:1.5;糙率:0.015;上下游渠底宽:3.5m;上游纵坡:1/2500;下游纵坡:1/2500;规划时允许水头损失为0.4m;渠道的设计流量与相应渡槽的流量相同为:设计流量为15m3/s;加大流量为18m3/s渠道内水深为相应流量下的均匀流水深;渠道内设计水深2.2m;渠道堤顶宽度均采用50cm;进口渐变段损失系数0.1;出口渐变段损失系数0.3;本地区最大风速为5m/s。
该渡槽横穿海拉沟,穿越处沟内最大水深达到4.50m,该处设计沟底高程为44m;根据灌区规划要求,渡槽槽身上不设人行道。
施工期最大人群荷载为3.0kN/m2,栏杆重1.5KN/m2,钢筋混凝土重力密度25KN/m3;根据灌区规划方案中拟定,渡槽设计标准为4级;在渡槽进口上游段处布置检修闸门;槽身选用简支矩形或U形、加肋,槽架可用钢筋混凝土排架或井柱桩。
4、混凝土强度等级4、1 ①槽身及刚架混凝土C30;②槽墩墩帽混凝土C25;③槽墩墩身混凝土C25;④槽墩墩台及渐变段C25;⑤渡槽连接段C25;⑥混凝土抗冻标号为F200;⑦混凝土抗渗标号为W6。
5、钢筋强度等级槽身及刚架受力筋为HRB335;分布筋、箍筋、基础钢筋HPB235。
6 设计任务题目一:骊瑶渡槽----矩型槽身排架支承1渡槽断面型式的选择1.1 渡槽支承的选择1.2 槽身纵向的支承形式1.3槽身的支承结构2、渡槽的总体布置和水力计算2.1 渡槽总体布置方案比较确定2.2 渡槽的水力计算2.3 槽底纵坡、槽身宽度和净深的确定2.4 渡槽进出口底部高程3、槽身对已初步确定尺寸的槽身,按照运用与施工中的不利情况,分别对纵向及横向进行内力分析与配筋计算、考虑风压作用时横向稳定计算及施工吊装验算等。
4、支承结构采用排架支承时,选定相应不利工况,对排架进行纵横向内力与配筋计算、竖向屈曲稳定验算及吊装验算。
对排架基础进行基底应力验算、冲剪强度验算及内力与配筋计算。
5、细部构造设计在槽身及支承结构分缝处须设置止水,槽身与槽墩连接处设置支座,给出接缝止水及支承支座的构造型式。
其它需要明确表现的细部构造型式。
题目二:骊瑶渡槽----矩型槽身墩式支承1渡槽断面型式的选择1.1 渡槽支承的选择1.2 槽身纵向的支承形式1.3槽身的支承结构2、渡槽的总体布置和水力计算2.1 渡槽总体布置方案比较确定2.2 渡槽的水力计算2.3 槽底纵坡、槽身宽度和净深的确定2.4 渡槽进出口底部高程3、槽身对已初步确定尺寸的槽身,按照运用与施工中的不利情况,分别对纵向及横向进行内力分析与配筋计算、考虑风压作用时横向稳定计算及施工吊装验算等。
4、支承结构采用排架支承时,选定相应不利工况,对排架进行纵横向内力与配筋计算、竖向屈曲稳定验算及吊装验算。
