功率谱分析(Matlab)
matlab 功率谱生成时域

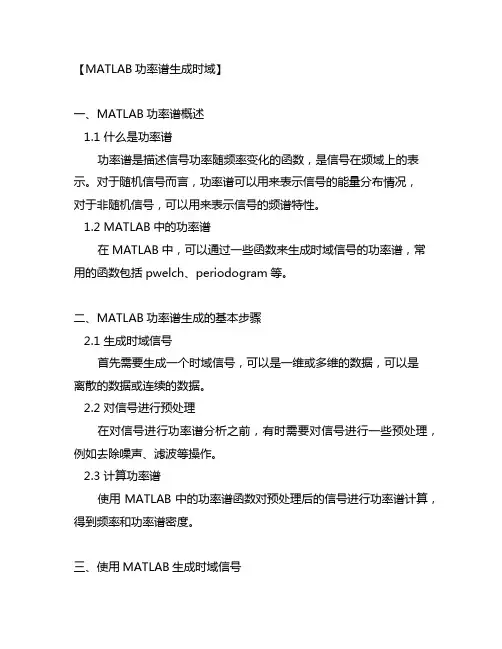

【MATLAB功率谱生成时域】一、MATLAB功率谱概述1.1 什么是功率谱功率谱是描述信号功率随频率变化的函数，是信号在频域上的表示。
对于随机信号而言，功率谱可以用来表示信号的能量分布情况，对于非随机信号，可以用来表示信号的频谱特性。
1.2 MATLAB中的功率谱在MATLAB中，可以通过一些函数来生成时域信号的功率谱，常用的函数包括pwelch、periodogram等。
二、MATLAB功率谱生成的基本步骤2.1 生成时域信号首先需要生成一个时域信号，可以是一维或多维的数据，可以是离散的数据或连续的数据。
2.2 对信号进行预处理在对信号进行功率谱分析之前，有时需要对信号进行一些预处理，例如去除噪声、滤波等操作。
2.3 计算功率谱使用MATLAB中的功率谱函数对预处理后的信号进行功率谱计算，得到频率和功率谱密度。
三、使用MATLAB生成时域信号3.1 生成随机信号可以使用MATLAB中的randn函数生成服从正态分布的随机信号。
3.2 生成正弦信号可以使用MATLAB中的sin函数生成正弦信号。
3.3 生成方波信号可以使用MATLAB中的square函数生成方波信号。
四、MATLAB中功率谱生成示例4.1 生成随机信号的功率谱可以使用pwelch函数对随机信号进行功率谱分析，并画出功率谱图。
4.2 生成正弦信号的功率谱可以使用pwelch函数对正弦信号进行功率谱分析，并画出功率谱图。
4.3 生成方波信号的功率谱可以使用pwelch函数对方波信号进行功率谱分析，并画出功率谱图。
五、MATLAB功率谱生成时域的应用5.1 信号频谱分析利用功率谱可以对信号的频谱特性进行分析，从而了解信号的频率成分和能量分布情况。
5.2 信号滤波通过对信号的功率谱进行分析，可以设计相应的滤波器来滤除不需要的频率成分，实现信号的滤波处理。
六、结语MATLAB提供了丰富的函数和工具，可以方便地对时域信号进行功率谱分析。
通过使用MATLAB进行功率谱分析，可以更加深入地了解信号在频域上的特性，为信号处理和频谱分析提供了有力的工具支持。
matlab中 功率谱估计的函数
在matlab中，功率谱估计是信号处理和频谱分析中常用的一种方法。
通过对信号的频谱特性进行估计，可以有效地分析信号的功率分布情况，从而为信号处理和系统设计提供重要的参考信息。
在matlab中，提供了多种功率谱估计的函数，以下将对其中几种常用的函数进行介绍和分析。
1. periodogram函数periodogram函数是matlab中用于估计信号功率谱密度的函数之一。
它基于傅里叶变换将离散时间信号转换成频域信号，然后计算频域信号的功率谱密度。
其调用格式为：[Pxx, F] = periodogram(x,window,nfft,fs)其中，x为输入的离散时间信号，window为窗函数，nfft为离散傅里叶变换的点数，fs为信号的采样频率。
periodogram函数返回的Pxx 为功率谱密度估计值，F为对应的频率。
2. pwelch函数pwelch函数也是用于估计功率谱密度的函数，它采用了Welch方法，通过对信号进行分段处理，然后对各段信号进行傅里叶变换，并对各段功率谱密度进行平均。
其调用格式为：[Pxx, F] = pwelch(x,window,noverlap,nfft,fs)其中，x为输入的离散时间信号，window为窗函数，noverlap为相邻分段的重叠点数，nfft为离散傅里叶变换的点数，fs为信号的采样频率。
pwelch函数返回的Pxx为功率谱密度估计值，F为对应的频率。
3. cpsd函数cpsd函数用于估计信号的交叉功率谱密度，即两个信号之间的频谱特性。
其调用格式为：[Pxy, F] = cpsd(x,y,window,noverlap,nfft,fs)其中，x和y为输入的两个离散时间信号，window为窗函数，noverlap为相邻分段的重叠点数，nfft为离散傅里叶变换的点数，fs为信号的采样频率。
cpsd函数返回的Pxy为交叉功率谱密度估计值，F为对应的频率。
4. mscohere函数mscohere函数用于估计信号的相干函数，即两个信号之间的相关性。
用matlab实现功率谱分析
EXERCISE 208051302功率谱分辨率（A）分别产生两个离散时间（以10赫兹的采样率，100个时间点）正弦函数的抽样函数，表达式为X(t)=2.6sin(4.2πt + φ) 和Y(t) = 2.1 sin(4.4πt + θ),其中φ~U(0, 4π) ，θ~U(-π,π)且独立，分别将函数保存在数据文件m10_3x. dat 、m10_y. dat,中；（B）Z(t) = X(t) + Y(t),读取两个数据文件中的记录数据，添加相应的条件产生Z(t)的记录数据并保存在m10_3z.dat；（C）使用pwelch估测和绘制Z(t)的功率谱；（D）重复上述，用10赫兹的采样率，1000个时间点，调整序列长度；（E）根据以上结果讨论Z(t)的频谱分辨率。
程序如下：1、以10赫兹的采样率，100个时间点时fai= unifrnd (0,6.28,1, 1);seita= unifrnd (-3.14,3.14,1, 1);t=0:0.1:9.9;a=4.2*3.14*t + fai;X=2.6*sin(a); %产生X（t）savefile = '.m10_3x.dat';save(savefile, 'X');Y= 2.1*sin(4.4*3.14*t+seita); %产生Y（t）savefile = '.m10_3y. dat';save(savefile, 'Y');Z= X+ Y; %产生Z（t）savefile = '.m10_3z.dat';save(savefile, 'Z');pwelch(Z);绘得功率谱如下：2、用10赫兹的采样率，1000个时间点时fai= unifrnd (0,6.28,1, 1);seita= unifrnd (-3.14,3.14,1, 1);t=0:0.1:99.9;a=4.2*3.14*t + fai;X=2.6*sin(a); %产生X（t）savefile = '.m10_3x.dat';save(savefile, 'X');Y= 2.1*sin(4.4*3.14*t+seita); %产生Y（t）savefile = '.m10_3y. dat';save(savefile, 'Y');Z= X+ Y; %产生Z（t）savefile = '.m10_3z.dat';save(savefile, 'Z');pwelch(Z);功率谱如下：由以上两种情况可知，当采样点更多时，函数的信息量越多，两个相邻谱峰分开的能力越强，相应的频谱分辨率也越好。
matlab 功率谱计算
matlab 功率谱计算在MATLAB中，可以使用多种方法来计算信号的功率谱。
下面我将从多个角度介绍几种常用的方法。
方法一，使用fft函数计算功率谱。
1. 首先，将信号进行零均值化，即减去信号的均值。
2. 然后，使用fft函数对零均值化后的信号进行傅里叶变换，得到频域表示。
3. 对频域表示进行平方运算，得到每个频率分量的幅度平方。
4. 最后，对幅度平方进行归一化处理，即除以信号长度和采样频率的乘积，得到功率谱密度。
示例代码如下：matlab.% 假设信号为x，采样频率为Fs.x = % 输入信号。
Fs = % 采样频率。
% 零均值化。
x = x mean(x);% 计算功率谱。
N = length(x); % 信号长度。
X = fft(x); % 傅里叶变换。
Pxx = (abs(X).^2)/(NFs); % 幅度平方归一化。
% 绘制功率谱图。
f = (0:N-1)(Fs/N); % 频率轴。
plot(f, 10log10(Pxx));xlabel('频率 (Hz)');ylabel('功率谱密度 (dB/Hz)');方法二，使用pwelch函数计算功率谱。
MATLAB还提供了pwelch函数，可以更方便地计算信号的功率谱密度估计。
pwelch函数使用了Welch方法，可以自动进行分段加窗、重叠和平均处理，得到更准确的功率谱估计结果。
示例代码如下：matlab.% 假设信号为x，采样频率为Fs.x = % 输入信号。
Fs = % 采样频率。
% 计算功率谱。
[Pxx, f] = pwelch(x, [], [], [], Fs);% 绘制功率谱图。
plot(f, 10log10(Pxx));xlabel('频率 (Hz)');ylabel('功率谱密度 (dB/Hz)');以上是两种常用的计算信号功率谱的方法，你可以根据实际需求选择适合的方法进行计算。
matlab 加速度信号 功率谱 振型
标题：MATLAB中加速度信号处理及功率谱分析一、引言近年来，随着科技的不断发展，加速度传感器被广泛应用于工程领域中。
通过对加速度信号进行处理和分析，可以获取到关于结构物或设备运行状态的重要信息，从而实现对结构物或设备的健康监测和故障诊断。
MATLAB作为一款功能强大的工程计算软件，提供了丰富的工具和函数，能够帮助工程师和科研人员对加速度信号进行高效准确的处理和分析。
本文将介绍如何在MATLAB中对加速度信号进行处理和功率谱分析，以及如何通过功率谱分析获取加速度信号的振型信息。
二、加速度信号处理1. 加速度信号的获取在进行加速度信号处理之前，首先需要获取原始的加速度信号数据。
通常情况下，可以通过加速度传感器采集到结构物或设备的振动数据。
采集到的数据往往以时间序列的形式存在，每个时间点对应一个加速度数值。
在MATLAB中，可以通过load函数加载加速度信号数据文件，或者通过传感器接口直接获取实时数据。
2. 时域分析获得原始加速度信号数据后，可以进行时域分析。
时域分析是对信号在时间轴上的变化情况进行分析，常见的时域分析包括波形显示、均方根值计算、峰值提取等。
可以利用MATLAB绘制加速度信号的波形图，观察信号的振动特点和变化趋势；同时通过计算均方根值和提取峰值，获取信号的幅值信息和峰峰值。
3. 频域分析除了时域分析，频域分析也是加速度信号处理的重要环节。
频域分析是将信号在频率轴上进行分析，常见的频域分析包括傅里叶变换、功率谱密度分析等。
在MATLAB中，可以利用fft函数对加速度信号进行傅里叶变换，将时域信号转换为频域信号。
通过频谱分析可以获取加速度信号中的频率成分和频谱特性，为后续的功率谱分析奠定基础。
三、功率谱分析1. 功率谱密度估计功率谱密度是描述信号在频域上能量分布的重要指标，通过对加速度信号进行功率谱分析，可以获取信号在不同频率下的能量分布情况。
MATLAB中提供了多种功率谱密度估计方法，如周期图法、Welch方法、势密度方法等。
MATLAB处理信号得到频谱、相谱、功率谱全解
第一：频谱一.调用方法X=FFT(x)；X=FFT(x，N)；x=IFFT(X);x=IFFT(X,N)用MATLAB进行谱分析时注意：（1）函数FFT返回值的数据结构具有对称性。
例：N=8;n=0:N-1;xn=[4 3 2 6 7 8 9 0];Xk=fft(xn)→Xk =39.0000 -10.7782 + 6.2929i 0 - 5.0000i 4.7782 -7.7071i 5.0000 4.7782 + 7.7071i 0 + 5.0000i -10.7782 - 6.2929iXk与xn的维数相同，共有8个元素。
Xk的第一个数对应于直流分量，即频率值为0。
（2）做FFT分析时，幅值大小与FFT选择的点数有关，但不影响分析结果。
在IFFT时已经做了处理。
要得到真实的振幅值的大小，只要将得到的变换后结果乘以2除以N即可。
二.FFT应用举例例1：x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。
采样频率fs=100Hz，分别绘制N=128、1024点幅频图。
clf;fs=100;N=128; %采样频率和数据点数n=0:N-1;t=n/fs; %时间序列x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求得Fourier变换后的振幅f=n*fs/N; %频率序列subplot(2,2,1),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;%对信号采样数据为1024点的处理fs=100;N=1024;n=0:N-1;t=n/fs;x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求取Fourier变换的振幅f=n*fs/N;subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;subplot(2,2,4)plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;运行结果：fs=100Hz，Nyquist频率为fs/2=50Hz。
matlab功率谱计算
matlab功率谱计算在MATLAB中，可以使用函数`pwelch`来计算信号的功率谱。
具体步骤如下：1. 准备信号数据。
您可以将信号数据保存在一个向量或数组中。
2. 设置参数。
您需要设置窗口长度（窗长）和窗口重叠。
窗长（window length）指的是计算功率谱时使用的每个窗口的数据点数。
通常情况下，窗长应该是2的幂次方，这样计算效率更高。
窗口重叠（window overlap）指的是每个窗口之间数据点的重叠数。
通常情况下，窗口重叠为窗长的一半。
3. 使用`pwelch`函数计算功率谱。
根据您的需求，可以指定输出参数和输入参数。
常见的输入参数有信号数据、窗长和窗口重叠数；常见的输出参数有频率和功率谱密度。
示例代码如下：```matlab% 准备信号数据signal = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10];% 设置参数windowLength = 4; % 窗长windowOverlap = windowLength / 2; % 窗口重叠% 计算功率谱[powerSpectrum, frequencies] = pwelch(signal, windowLength, windowOverlap);% 绘制功率谱图plot(frequencies, 10*log10(powerSpectrum));xlabel('Frequency (Hz)');ylabel('Power Spectral Density (dB/Hz)');```这段代码会计算信号的功率谱，并绘制功率谱图。
其中，`powerSpectrum`为计算得到的功率谱密度，`frequencies`为对应的频率。
注意：`pwelch`函数还有许多其他的输入参数和输出参数，您可以根据自己的需求进行配置。
具体可参考MATLAB的帮助文档。
[matlab实现经典功率谱估计]matlab功率谱估计
![[matlab实现经典功率谱估计]matlab功率谱估计](https://img.taocdn.com/s3/m/acd3e43931b765ce04081407.png)
[matlab实现经典功率谱估计]matlab功率谱估计1、直接法：直接法又称周期图法，它是把随机序列x(n)的N个观测数据视为一能量有限的序列，直接计算x(n)的离散傅立叶变换，得X(k)，然后再取其幅值的平方，并除以N，作为序列x(n)真实功率谱的估计。
Matlab代码示例：clear;Fs=1000; %采样频率n=0:1/Fs:1;%产生含有噪声的序列xn=cos(2*pi*40*n)+3*cos(2*pi*100*n)+randn(size(n)); window=boxcar(length(xn)); %矩形窗nfft=1024;[Pxx,f]=periodogram(xn,window,nfft,Fs); %直接法plot(f,10*log10(Pxx));2、间接法：间接法先由序列x(n)估计出自相关函数R(n)，然后对R(n)进行傅立叶变换，便得到x(n)的功率谱估计。
Matlab代码示例：clear;Fs=1000; %采样频率n=0:1/Fs:1;%产生含有噪声的序列xn=cos(2*pi*40*n)+3*cos(2*pi*100*n)+randn(size(n)); nfft=1024;cxn=xcorr(xn,”unbiased”); %计算序列的自相关函数CXk=fft(cxn,nfft);Pxx=abs(CXk);index=0:round(nfft/2-1);k=index*Fs/nfft;plot_Pxx=10*log10(Pxx(index+1));plot(k,plot_Pxx);3、改进的直接法：对于直接法的功率谱估计，当数据长度N太大时，谱曲线起伏加剧，若N太小，谱的分辨率又不好，因此需要改进。
3.1、Bartlett法Bartlett平均周期图的方法是将N点的有限长序列x(n)分段求周期图再平均。
Matlab代码示例：clear；Fs=1000;n=0:1/Fs:1;xn=cos(2*pi*40*n)+3*cos(2*pi*100*n)+randn(size(n)); nfft=1024;window=boxcar(length(n)); %矩形窗noverlap=0; %数据无重叠p=0.9; %置信概率[Pxx,Pxxc]=psd(xn,nfft,Fs,window,noverlap,p);index=0:round(nfft/2-1);k=index*Fs/nfft;plot_Pxx=10*log10(Pxx(index+1));plot_Pxxc=10*log10(Pxxc(index+1));figure(1)plot(k,plot_Pxx);pause;figure(2)plot(k,[plot_Pxx plot_Pxx-plot_Pxxc plot_Pxx+plot_Pxxc]);3.2、Welch法Welch法对Bartlett法进行了两方面的修正，一是选择适当的窗函数w(n)，并再周期图计算前直接加进去，加窗的优点是无论什么样的窗函数均可使谱估计非负。
数字双向码的功率谱matlab
数字双向码的功率谱matlab数字双向码（DSM）是一种用于信号处理和数据转换的技术，通常用于模拟信号的数字化。
在DSM中，信号被表示为二进制比特流，其中每个比特都对应于一个模拟信号的离散级别。
功率谱是描述信号频率成分的工具，DSM信号的功率谱对于分析和设计数字信号处理系统非常重要。
在本文中，我将使用matlab来分析数字双向码的功率谱，并探讨其在数字信号处理中的重要性。
在matlab中，我们可以使用一系列函数和工具来计算和绘制数字信号的功率谱。
我们需要将DSM信号转换为频谱信号，然后通过计算信号的幅度谱和相位谱来获得功率谱。
在matlab中，我们可以使用fft函数来进行快速傅里叶变换，将时域信号转换为频域信号。
接下来，通过计算频域信号的模值的平方，我们可以得到信号的功率谱。
通过绘制功率谱图，我们可以直观地了解信号的频率成分和功率分布，这对于信号处理和系统设计非常有帮助。
对于数字信号处理工程师和研究人员来说，了解和分析数字双向码的功率谱是至关重要的。
功率谱不仅可以告诉我们信号的频率成分，还可以帮助我们理解信号的能量分布和频率特性。
通过对功率谱的分析，我们可以确定数字信号处理系统的带宽、滤波器的设计和系统的稳定性。
对功率谱的理解还可以帮助我们优化系统性能，提高信号传输的质量和稳定性。
在实际应用中，通过matlab对数字双向码的功率谱进行分析和计算，可以帮助工程师和研究人员更好地理解和优化数字信号处理系统。
matlab提供了丰富的信号处理工具和函数，可以帮助我们快速、准确地分析和计算功率谱，为数字信号处理提供有力的支持。
数字双向码的功率谱在数字信号处理中具有重要的意义。
通过matlab 的分析和计算，我们可以更好地理解和优化数字信号处理系统。
深入研究数字双向码的功率谱，对于提高数字信号处理系统的性能和稳定性具有重要意义。
希望本文有助于您对数字双向码的功率谱有一个更深入的理解。
如果您对此有任何疑问或想了解更多细节，请随时与我联系。
matlab 功率谱的置信曲线
一、介绍在信号处理领域，功率谱估计是一种常见的分析方法，通常用于研究信号的频谱特性以及频域特征。
在matlab中，我们可以通过使用不同的功率谱估计方法来获取信号的功率谱密度估计值，而置信曲线则是用来表示功率谱估计结果的可靠性。
二、功率谱的定义1. 功率谱是一种描述信号在频域上能量分布特性的函数，它可以帮助我们了解信号在不同频率上的强度和分布情况。
2. 在matlab中，我们可以使用periodogram、pwelch等函数来对信号进行功率谱的估计。
三、置信曲线的概念1. 置信曲线是用来表示功率谱估计结果的置信区间范围的曲线，可以帮助我们判断功率谱估计的可靠性。
2. 通常情况下，我们会使用95的置信水平来绘制置信曲线，这意味着在统计意义上，95的功率谱估计结果都落在置信曲线的范围内。
四、matlab中置信曲线的绘制方法1. 在matlab中，我们可以使用confidagram函数来绘制功率谱的置信曲线。
2. confidagram函数可以根据给定的功率谱估计结果和置信水平来生成对应的置信曲线。
五、实例演示假设我们有一个长度为N的信号x，我们可以通过使用periodogram 函数来对该信号进行功率谱的估计，接着可以使用confidagram函数来绘制95置信水平下的置信曲线。
具体代码如下：```matlabN = 1024;x = randn(N, 1);Fs = 1000;[Pxx, F] = periodogram(x, [], N, Fs);h = confidagram(Pxx, N, Fs, 0.95);```通过上述代码，我们可以得到信号x的功率谱估计值Pxx，以及对应的置信曲线h。
通过观察置信曲线，我们可以对功率谱估计结果的可靠性进行判断。
六、总结功率谱的置信曲线是用来表示功率谱估计结果的可靠性的重要工具，在matlab中，我们可以通过使用confidagram函数来绘制置信曲线，从而更好地理解信号的频域特性。
功率谱转时域信号 matlab
功率谱转时域信号 matlab在信号处理中，功率谱和时域信号是非常重要的概念。
功率谱描述了信号在不同频率上的能量分布情况，而时域信号则是信号在时间上的变化。
在MATLAB中，我们可以使用功率谱转换时域信号的方法来分析信号。
本文将介绍如何使用MATLAB进行功率谱转时域信号的操作。
功率谱转时域信号在MATLAB中可以通过傅里叶变换来实现，具体步骤如下：第一步：导入信号数据首先，我们需要导入待处理的信号数据。
可以使用MATLAB提供的文件读取函数，比如`audioread`函数来导入音频文件。
如果信号是由随机过程生成的，则可以使用`randn`函数生成随机信号。
第二步：计算功率谱密度接下来，我们需要计算信号的功率谱密度。
在MATLAB中，可以使用`pwelch`函数来计算信号的功率谱密度。
该函数采用Welch方法来估计功率谱密度，具体使用方法如下：```matlab[Pxx, f] = pwelch(x, window, noverlap, nfft, fs);```其中，`x`表示输入的信号数据，`window`表示窗函数名称或者窗函数向量，`noverlap`表示重叠样本数，`nfft`表示FFT点数，`fs`表示信号的采样率。
函数的返回值`Pxx`表示信号的功率谱密度，`f`表示对应的频率轴。
第三步：根据功率谱密度生成时域信号接下来，我们可以根据计算得到的功率谱密度生成对应的时域信号。
在MATLAB中，可以使用`ifft`函数来进行逆傅里叶变换，将功率谱密度转换回时域信号。
```matlaby = ifft(sqrt(Pxx));```其中，`Pxx`表示功率谱密度，`sqrt`函数用于取功率谱密度的平方根，`ifft`函数用于进行逆傅里叶变换，得到时域信号`y`。
第四步：可视化结果最后，我们可以使用MATLAB提供的绘图函数来可视化功率谱和时域信号。
可以使用`plot`函数绘制功率谱，使用`plot`或者`stem`函数绘制时域信号。
matlab中计算功率谱的4种方法
在MATLAB中，计算功率谱是信号处理和频谱分析中的重要任务。
功率谱可以帮助我们了解信号中不同频率成分的能量分布情况，对于理解信号特性和进行频谱分析都是至关重要的。
在MATLAB中，有多种方法可以用来计算功率谱，在本文中，我将介绍并比较其中的四种常用方法。
第一种方法是使用MATLAB中的`periodogram`函数。
`periodogram`函数可以直接计算信号的功率谱密度（PSD），它采用傅里叶变换的方法，将信号从时域转换到频域，并计算功率谱密度。
这种方法简单直接，适用于对功率谱快速估计的情况。
在使用`periodogram`函数时，我们可以指定窗函数和重叠比例等参数，来对功率谱的估计进行优化。
第二种方法是使用`pwelch`函数。
`pwelch`函数也可以用来计算信号的功率谱密度，它采用Welch方法，通过对信号进行分段，然后对每个段进行傅里叶变换，并对结果进行平均来估计功率谱密度。
Welch 方法可以减小估计的方差，得到更平滑和可靠的功率谱估计结果。
在使用`pwelch`函数时，同样可以指定窗函数和重叠比例等参数来优化估计结果。
第三种方法是使用`fft`函数和自行计算功率谱。
通过对信号进行傅里叶变换得到频谱，然后对频谱的幅度进行平方运算，即可得到功率谱。
这种方法的好处是灵活性高，可以根据具体需求对傅里叶变换和求平方的结果进行后续处理，比如进行平滑或滤波操作。
但是需要注意的是，自行计算功率谱需要对信号处理和频谱分析有较深的理解。
第四种方法是使用`cpsd`函数。
`cpsd`函数可以用来计算信号之间的交叉功率谱密度，适用于多信号系统中不同信号之间的频谱分析。
交叉功率谱密度可以帮助我们理解不同信号之间频率成分的相关性和影响程度，对于系统建模和故障诊断都是非常有帮助的。
MATLAB提供了多种方法来计算功率谱，每种方法都有其适用的场景和优势。
在具体应用中，我们可以根据信号特性和分析需求来选择合适的方法。
功率谱matlab
功率谱matlab功率谱matlab一、前言功率谱(PSD)是指某一信号在频域上的功率随着频率的变化规律。
在许多领域，如通信、信号处理和控制系统中，功率谱是作为一种重要信号分析工具。
Matlab作为一种高效的数学计算软件，也提供了便捷的方式来计算功率谱。
二、功率谱的计算计算功率谱的方法有很多，最为常用的是傅里叶变换法和周期图法。
在Matlab中，使用periodogram函数可以方便地进行功率谱的计算。
以下是一个使用periodogram函数计算功率谱的实例，其中x是一个待计算功率谱的信号。
[p,f]=periodogram(x,[],[],[],Fs);在上述代码中，p为计算得到的功率谱值，f为频率轴上的值，Fs为采样频率，[]表示使用默认值。
三、功率谱的可视化可视化功率谱对于信号分析非常有帮助，Matlab提供了多种绘图函数以便于对功率谱进行可视化。
使用plot函数可以绘制功率谱曲线plot(f,p);使用mesh函数可以绘制功率谱的三维图形mesh(f,p);同时，Matlab还提供了很多用于功率谱的可视化函数，如pcolor、contour和waterfall等。
四、功率谱的应用功率谱在很多领域都有广泛的应用，如通信、信号处理和控制系统中。
在通信中，功率谱可以用于信号调制、信号检测和信道估计等方面。
在信号处理中，功率谱可以用于信号过滤、谐波检测、噪声分析和频谱分析等方面。
在控制系统中，功率谱可以用于控制系统设计、信号估计和系统诊断等方面。
五、结论Matlab提供了便捷的方法来计算和可视化功率谱。
功率谱是一种重要的信号分析工具，在很多领域有广泛的应用。
信号分析工作者可以在Matlab中使用功率谱进行信号分析、信道估计和控制系统设计等方面的工作。
信号的功率谱计算公式matlab
信号的功率谱是一种描述信号功率随频率变化的方法，它对于分析信号的频谱特性非常重要。
在Matlab中，计算信号的功率谱可以通过使用一些内置函数轻松实现。
在本文中，我将分别介绍信号的功率谱的概念以及在Matlab中如何计算信号的功率谱。
信号的功率谱是指信号在频域上的能量分布情况，它可以帮助我们了解信号在不同频率下的能量分布情况。
对于连续信号，功率谱通常由功率谱密度函数来描述；对于离散信号，功率谱则由离散时间傅立叶变换得到。
在Matlab中，计算信号的功率谱可以使用Matlab中的fft函数。
该函数可以对信号进行傅立叶变换，并通过计算变换结果的模的平方得到信号的功率谱。
下面是在Matlab中计算信号功率谱的一般步骤：1. 我们需要获取信号的时域数据。
这可以通过从文件中读取数据或者通过Matlab中内置的信号生成函数得到。
2. 我们使用fft函数对信号进行傅立叶变换，得到信号的频谱。
3. 接下来，我们计算频谱的模的平方，得到信号的功率谱。
4. 我们可以绘制功率谱图，以直观地了解信号在频域上的能量分布情况。
下面是一个在Matlab中计算信号功率谱的简单示例：```matlab% 生成正弦信号Fs = 1000; % 采样频率t = 0:1/Fs:1-1/Fs; % 时间向量f1 = 50; % 信号频率x = sin(2*pi*f1*t); % 正弦信号% 计算信号功率谱N = length(x); % 信号长度X = fft(x); % 信号频谱Pxx = 1/(Fs*N) * abs(X).^2; % 信号功率谱% 绘制功率谱图f = (0:N-1)*(Fs/N); % 频率向量figure;plot(f,Pxx);title('Signal Power Spectrum');xlabel('Frequency (Hz)');ylabel('Power');```在这个示例中，我们首先生成了一个正弦信号，并使用fft函数计算了信号的频谱。
matlab计算演化功率谱
如果您希望使用MATLAB来计算演化功率谱，您可以使用以下步骤：
首先，您需要一个包含时间序列数据的数组。
这个数组可以是您的信号数据。
使用MATLAB中的fft函数进行快速傅里叶变换（Fast Fourier Transform，FFT）。
这将把您的时域信号转化为频域信号。
对于每个频率，计算信号的功率谱。
这可以通过取FFT结果的平方来完成。
为了得到演化功率谱，您需要将功率谱随时间的变化可视化。
这可以通过绘制每个时间点的功率谱来实现。
以下是一段MATLAB代码示例，用于计算和绘制演化功率谱：
matlab复制代码
% 假设您有一个名为data的数组，其中包含您的信号数据
% 计算FFT
f = abs(fft(data));
% 计算功率谱
powerSpectrum = f.^2;
% 初始化一个时间向量
time = 1:length(data);
% 绘制演化功率谱
figure;
imagesc(time, powerSpectrum);
colorbar;
title('Evolutionary Power Spectrum');
xlabel('Time');
ylabel('Power Spectrum');
请注意，此代码假设您的数据已经进行了适当的预处理（例如，去除了均值并进行了归一化）。
此外，由于FFT是一个复数函数，所以我们在这里使用了abs函数来获取幅度谱。
最后，imagesc函数用于创建一个图像，其中每个像素的颜色表示对应的功率谱值。
2pskmatlab功率谱
2pskmatlab功率谱
在MATLAB中，可以使用信号处理工具箱中的函数来计算2PSK
调制信号的功率谱。
2PSK是一种数字调制技术，它将数字比特流转
换为相位调制的信号。
功率谱表示了信号在频域上的能量分布情况。
要计算2PSK调制信号的功率谱，可以按照以下步骤进行：
1. 生成2PSK调制信号，首先，你需要生成一个包含数字比特
的信号，并将其转换为2PSK调制信号。
你可以使用MATLAB中的函
数来实现这一步骤，例如pskmod函数。
2. 计算功率谱，一旦你生成了2PSK调制信号，接下来就可以
使用MATLAB中的pwelch函数或periodogram函数来计算信号的功
率谱。
这些函数可以帮助你对信号进行功率谱密度估计，从而得到
信号在频域上的能量分布情况。
3. 绘制功率谱图，最后，你可以使用MATLAB中的绘图函数
（如plot）来绘制计算得到的功率谱图，以便直观地观察信号的频
谱特性。
需要注意的是，计算功率谱时需要选择合适的参数，如窗口函数类型、重叠比例等，以确保得到准确的功率谱估计结果。
另外，对于实际的2PSK调制信号，可能还需要考虑信号的采样频率、符号速率等参数，以便进行准确的功率谱分析。
综上所述，通过MATLAB中信号处理工具箱提供的函数和工具，你可以比较方便地计算和分析2PSK调制信号的功率谱，从而更好地理解信号在频域上的特性。
希望这些信息能够帮助你进行相关的功率谱分析工作。
matlab功率谱PSD研究分析(毕业论文)(值得读)资料
基于matlab的功率谱分析方法研究作者姓名专业指导教师姓名专业技术职务目录摘要 (1)第一章绪论 (3)第二章谱估计中的变量 (6)2.1随机信号简介 (6)2.1.1 随机变量 (6)2.1.2随机信号的特征 (7)2.2平稳随机信号 (8)2.2.1平稳随机信号的定义 (8)2.2.2 平稳随机信号的自相关函数 (9)2.2.3 平稳随机信号的功率谱 (10)2.3估计质量的评价标准 (10)第三章经典功率谱估计 (12)3.1谱估计与相关函数 (12)3.1.1 相关函数和功率谱 (12)3.1.2 相关函数的估计 (13)3.2 周期图法 (15)3.2.1周期图法的定义 (15)3.2.2 周期图的性能 (15)3.2.3 周期图法改进措施 (16)3.3自相关法 (17)3.4 直接法和间接法的关系 (17)3.5谱估计仿真与比较 (18)3.6 本章小结 (24)第四章现代谱估计 (24)4.1平稳随机信号的参数模型 (24)4.2 AR模型的正则方程与参数计算 (25)4.2.1 正则方程的求导 (25)4.2.2 AR模型参数求解的典型算法 (26)4.3 AR模型谱估计的实现及性质 (28)4.3.1 谱估计的步骤 (28)4.3.2 AR模型谱估计的性质 (28)4.3.3 AR 模型阶次p的选择 (29)4.3.4 AR模型谱估计仿真 (29)4.4 MA模型谱估计 (30)4.5 ARMA模型谱估计 (31)4.6 小结 (33)第五章论文总结 (33)参考文献 (34)致谢 (35)摘要数字信号处理(DSP)重要的应用领域之一，是建立在周期信号和随机信号基础上的功率谱估计。
在实际应用中往往不能获得具体信号的表达式,需要根据有限的数据样本来获得较好的谱估计效果，因而谱估计被广泛的应用于各种信号处理中。
本论文研究了功率谱估计的几种常用的方法，包括经典谱估计和现代谱估计的各种方法，且对每种方法的估计质量做了数学推导，并给出仿真程序及仿真图。
matlab功率谱分析
matlab功率谱分析matlab 功率谱分析1、直接法：直接法⼜称周期图法，它是把随机序列x(n)的N个观测数据视为⼀能量有限的序列，直接计算x(n)的离散傅⽴叶变换，得X(k)，然后再取其幅值的平⽅，并除以N，作为序列x(n)真实功率谱的估计。
Matlab代码⽰例：clear;Fs=1000; %采样频率n=0:1/Fs:1;%产⽣含有噪声的序列xn=cos(2*pi*40*n)+3*cos(2*pi*100*n)+randn(size(n));window=boxcar(length(xn)); %矩形窗nfft=1024;[Pxx,f]=periodogram(xn,window,nfft,Fs); %直接法plot(f,10*log10(Pxx));2、间接法：间接法先由序列x(n)估计出⾃相关函数R(n)，然后对R(n)进⾏傅⽴叶变换，便得到x(n)的功率谱估计。
Matlab代码⽰例：clear;Fs=1000; %采样频率n=0:1/Fs:1;%产⽣含有噪声的序列xn=cos(2*pi*40*n)+3*cos(2*pi*100*n)+randn(size(n));nfft=1024;cxn=xcorr(xn,'unbiased'); %计算序列的⾃相关函数CXk=fft(cxn,nfft);Pxx=abs(CXk);index=0:round(nfft/2-1);k=index*Fs/nfft;plot_Pxx=10*log10(Pxx(index+1));plot(k,plot_Pxx);3、改进的直接法：对于直接法的功率谱估计，当数据长度N太⼤时，谱曲线起伏加剧，若N太⼩，谱的分辨率⼜不好，因此需要改进。
3.1、Bartlett法Bartlett平均周期图的⽅法是将N点的有限长序列x(n)分段求周期图再平均。
Matlab代码⽰例：clear；Fs=1000;n=0:1/Fs:1;xn=cos(2*pi*40*n)+3*cos(2*pi*100*n)+randn(size(n));nfft=1024;window=boxcar(length(n)); %矩形窗noverlap=0; %数据⽆重叠p=0.9; %置信概率[Pxx,Pxxc]=psd(xn,nfft,Fs,window,noverlap,p);index=0:round(nfft/2-1);k=index*Fs/nfft;plot_Pxx=10*log10(Pxx(index+1));plot_Pxxc=10*log10(Pxxc(index+1));figure(1)plot(k,plot_Pxx);pause;figure(2)plot(k,[plot_Pxx plot_Pxx-plot_Pxxc plot_Pxx+plot_Pxxc]);3.2、Welch法Welch法对Bartlett法进⾏了两⽅⾯的修正，⼀是选择适当的窗函数w(n)，并再周期图计算前直接加进去，加窗的优点是⽆论什么样的窗函数均可使谱估计⾮负。
功率谱估计及其MATLAB仿真
功率谱估计及其MATLAB仿真一、本文概述功率谱估计是一种重要的信号处理技术，它能够从非平稳信号中提取有用的信息，揭示信号在不同频率上的能量分布特征。
在通信、雷达、生物医学工程、地震分析等领域，功率谱估计都发挥着至关重要的作用。
随着计算机技术的快速发展，功率谱估计的仿真研究也越来越受到重视。
本文将对功率谱估计的基本理论进行简要介绍，包括功率谱的概念、性质以及常见的功率谱估计方法。
随后，我们将重点探讨MATLAB 在功率谱估计仿真中的应用。
MATLAB作为一种功能强大的数值计算和仿真软件，为功率谱估计的研究提供了便捷的工具。
通过MATLAB，我们可以轻松地模拟出各种信号，进行功率谱估计，并可视化结果，从而更直观地理解功率谱估计的原理和方法。
本文旨在为读者提供一个关于功率谱估计及其MATLAB仿真的全面而深入的学习机会，帮助读者更好地掌握功率谱估计的基本原理和仿真技术，为后续的实际应用打下坚实的基础。
我们将通过理论分析和实例仿真相结合的方式，逐步引导读者深入了解功率谱估计的奥秘，探索MATLAB在信号处理领域的广泛应用。
二、功率谱估计的基本原理功率谱估计是一种在信号处理领域中广泛使用的技术，它旨在从时间序列中提取信号的频率特性。
其基本原理基于傅里叶变换，通过将时域信号转换为频域信号，可以揭示信号中不同频率分量的存在和强度。
功率谱估计主要依赖于两个基本概念：自相关函数和功率谱密度。
自相关函数描述了信号在不同时间点的相似程度，而功率谱密度则提供了信号在不同频率下的功率分布信息。
在实际应用中，由于信号往往受到噪声的干扰，直接计算功率谱可能会得到不准确的结果。
因此，功率谱估计通常使用窗函数或滤波器来减小噪声的影响。
窗函数法通过在时域内对信号进行分段，并对每段进行傅里叶变换，从而减小了噪声对功率谱估计的干扰。
而滤波器法则通过在频域内对信号进行滤波，去除噪声分量，得到更准确的功率谱。
MATLAB作为一种强大的数值计算和仿真软件，为功率谱估计提供了丰富的函数和工具。
