机械制图第5章机件常用的表达方法
机械制图机件常用的表达方法
机械制图机件常用的表达方法1. 引言机械制图是指将设计者的机械构想通过图形和文字等符号表达出来，以便于制造和理解。
在机械制图中，机件的表达方法起着至关重要的作用，能够使设计者的构思准确传达给制造者，并确保最终产品的质量和性能。
本文将介绍机械制图中常用的机件表达方法，包括线条表达、标注、剖视图等内容。
2. 线条表达2.1. 实线实线是机械制图中最常用的线型之一，用于表示实体物体的轮廓边缘、切割面、投影线等。
实线通常使用黑色，粗细和线型可以根据具体需要进行调整。
在绘制机件时，实线可用于表示主要轮廓，突出机件的整体结构。
2.2. 隐线隐线用于表示实体物体内部的不可见部分。
在机械制图中，隐线通常使用虚线表示，以与实线相区分。
隐线的粗细和线型可以根据具体需要进行调整。
绘制隐线时，需要注意隐线的起止点和延伸方向，以确保正确表达机件的内部结构。
2.3. 焊缝线焊缝线用于表示机件的焊接部分。
焊缝线通常使用粗实线表示，并使用特定的符号表示焊缝的类型和位置。
在绘制焊缝线时，需要根据焊接的要求和标准进行标注，以确保焊接的质量和可靠性。
3. 标注3.1. 尺寸标注尺寸标注用于表示机件的几何尺寸。
在机械制图中，尺寸标注通常使用实线箭头和文字表示，箭头指向被标注的边或者线段，并通过文字注明对应的尺寸数值。
尺寸标注需要满足一定的标注规范和符号，以确保尺寸的准确表达和可读性。
3.2. 其他标注除了尺寸标注外，机械制图中还常常需要进行其他标注，如表面粗糙度标注、材料标注、公差标注等。
这些标注通过特定的符号和文字表示，以补充和完善机件的表达。
4. 剖视图剖视图用于表示机件内部结构和特定部位的详细细节。
在机械制图中，剖视图可以通过将机件切割并展开，或者通过使用剖面符号和剖面线来表示。
剖视图通常使用虚线表示切割面和被剖面的部分。
剖视图的绘制需要遵循一定的规范和方法，以确保剖视图的准确和清晰。
5. 总结本文介绍了机械制图中常用的机件表达方法，包括线条表达、标注、剖视图等内容。
机械制图-零件常用的表达方法
当同一个零件上有几个被放大的部分时，应用罗 马数字依次标明本放大的部位，并正确标注。
08:44:40
37
§1.5 .1 图样的简化画法
在不影响对零件表达完整和清晰的前提下，采用 简化表示法,包括图样简化画法和尺寸的简化标注。
1. 对 于 零 件 上 的 肋 、 轮 辐 及 薄 壁 等 ， 如剖切平面按照肋板的纵向剖开,则 在肋板的纵向部分不画剖面线，而 用粗实线画出其对应的边界。
3. 几个相交的剖切面，采用多个相交的剖切面剖开零件而
得的剖视图，须保证剖切平面的交线垂直基本投影面。
旋转剖
为什么没有剖面线？
注意：如剖切平面按照肋板的纵向剖开,则在肋板的纵向部分不 画剖面线，只是用粗实线画出其对应的边界。
08:44:40
22
§1.2.2 剖切面的种类
两个以上组合的剖切面剖开零件的方法习惯上称为复合剖。
5116分析零件的形状圆柱体圆柱体1圆柱凸台圆柱凸台四棱柱四棱柱连接块连接块圆柱体圆柱体2泵体由圆柱体1圆柱体2圆柱凸台连接块底部四棱柱等五部分基本形体组成并在此基础上分别采用了结合相交相切简单结合切割开槽挖孔的组合形式
零件常用的表达方法
§1.1 视图 §1.2 剖视图 §1.3 断面图 §1.4 局部放大图 §1.5 简化表示法 §1.6 表达方法综合举例
当局部视图按投影关系配置， 且中间没有其他图形隔开时， 可省略标注。
08:44:40
允许将旋转角度标注 在表示斜视图名称的 字母之后。
11
§1.2.1 剖视图的概念
视图中出现太多的虚线，不便于看图、视图及标注尺寸。
08:44:40
12
§8.2.1 剖视图的概念
剖视图
剖切面
机械制图-零件常用的表达方法
机械制图-零件常用的表达方法
在机械制图中，准确地表达零件的形状和尺寸非常重要。
为了实现
这个目标，机械工程师们使用了一系列常用的表达方法。
本文将介绍
一些常见的表达方法，以帮助读者更好地理解机械制图中零件的表达
方式。
1. 正交投影
正交投影是机械制图中最基本的表达方法之一。
它使用垂直于投影
面的投影线将物体的各个面投影到平面上。
常见的正交投影有三个视图：主视图、左视图和顶视图。
主视图显示物体的正面，左视图显示
物体的左侧，顶视图显示物体的上方。
在正交投影中，我们使用不同的线条类型和标记来表示不同的特征。
例如，实线用来表示物体的轮廓线，虚线用来表示物体的隐藏轮廓线，
圆点线用来表示物体的投影线。
此外，我们还可以使用箭头标记来表示额外的尺寸信息。
2. 剖视图
剖视图是一种将物体切割开来显示内部结构的表达方法。
它可以帮助人们更好地理解复杂零件的内部构造。
剖视图通常通过在相应的截面上用切割线来实现。
切割线由符号。
机械制图之第五章-轴侧视图及投影
10
25
16
8
Y
X
36
O
O
8
O X
X
20
Y
Z
O Y
25
Z
Z
18
10
25
16
8
16
Y
X
36
O
O
O X
20
Y
8
36
18
10
20
25
16
3、叠加法
步骤：逐个部分进行叠加
例5：
例6：
24 Z
Z
6
6
28
20
X
32
O
O
X
O
8
Z Y
O
24
Y X
Y
24 Z
Z
6
6
28
20
X
32
O
O
X
O
8
Z Y
24
X Y
O Y
投影面 Z1
O1 X1
Y1
▲ 用斜投影法 ▲ 不改变物体与投影面的相对位置（物体正放）
一、轴向伸缩系数和轴间角
投影线方向 轴向伸缩系数
特
轴间角
性
投影线与轴测投影面倾斜
p = r = 1 ，q = 0.5
1:1
1:1
Z1 X1 1:1 O1 45°
Y1 X1 1:1 45°
O1
Y1
Z1
X1O1Z1 = 90°，X1O1Y1 = Y1O1Z1 = 135°
边长为L的正 方形的轴测图
二、平行于各坐标面的圆的画法
☆ 平行于V面的圆仍为圆，反映实形。
☆ 平行于H面的圆为椭圆，长轴对O1X1轴 偏转7°， 长轴≈1.06d, 短轴≈0.33d。
机械制图机件的各种表达法
A
B
B-B
B A
当断面图配置在基本视图位置上时， 可省箭头，如图B-B断面；配置在延长 线上时，可不标注。
A
B
B-B
B A
当剖切平面通过回转面的轴线时，这些
结构按剖视图绘制。
A
B
B-B
B A
A-A
互相平行的平面—阶梯剖
A-A
A
A
A A A A
注意事项
机件是用 几个平行 平面剖开 的，故不 应在转折 出画出剖 切平面的 界线
A-A AA
A A A A
阶梯剖一
A-A
般不应出现
不完整要素
AA
A A A A
阶梯剖必
A-A
须标注
AA
A A A A
局部阶梯剖
剖视标注的小结
1. 一般情况下要加完整标注。 2. 单一剖切平面，且过对称平面，剖视图配 置在基本视图位置，可省标注；如第二条不 符合，可省箭头。 3. 阶梯剖配置在基本视图位置可省箭头。 4. 单一剖切平面的局部剖可省标注。
对机件上斜度不大结构，如在一个图形中已 表示清楚，其他图形中可以只按小端画出。
机件上对称结构的局部视图，如键槽、 方孔等可按图示的方法表示。
4. 对较长机件的简化 较长的机件（如轴、杆、型材、连杆等）沿长 度方向的形状一致或按一定规律变化时，可以 断开后缩短表示，但要注实际尺寸。
连杆的简化
轴的简化
错误画法
错误画法
重合断面图
配置在视图内的断 面图称为重合断面 图，其轮廓线为细 实线，但视图中的 轮廓线不应中断。

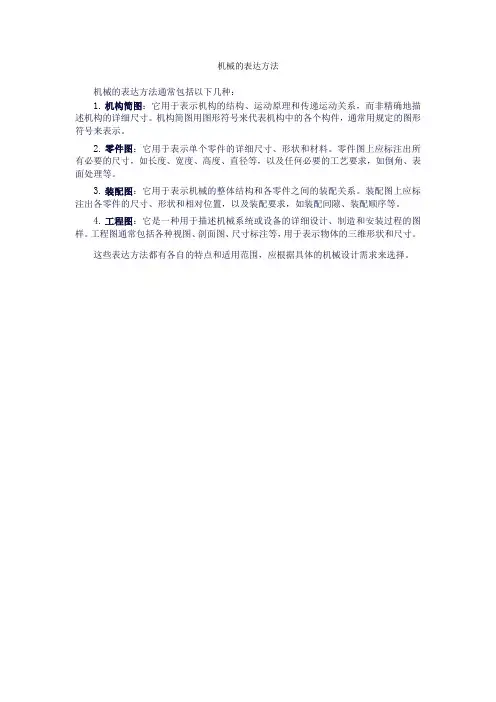

机械的表达方法
机械的表达方法
机械的表达方法通常包括以下几种：
1.机构简图：它用于表示机构的结构、运动原理和传递运动关系，而非精确地描述机构的详细尺寸。
机构简图用图形符号来代表机构中的各个构件，通常用规定的图形符号来表示。
2.零件图：它用于表示单个零件的详细尺寸、形状和材料。
零件图上应标注出所有必要的尺寸，如长度、宽度、高度、直径等，以及任何必要的工艺要求，如倒角、表面处理等。
3.装配图：它用于表示机械的整体结构和各零件之间的装配关系。
装配图上应标注出各零件的尺寸、形状和相对位置，以及装配要求，如装配间隙、装配顺序等。
4.工程图：它是一种用于描述机械系统或设备的详细设计、制造和安装过程的图样。
工程图通常包括各种视图、剖面图、尺寸标注等，用于表示物体的三维形状和尺寸。
这些表达方法都有各自的特点和适用范围，应根据具体的机械设计需求来选择。
机件常用的表达方式综合应用举例
同一机件可能会有多种表达方案，各种表达方案会有各自 的表达特点，有时很难说哪种方案最佳，只有多看生产图 纸、多作比较才能灵活地运用各种表达方法，把机件表达 清楚，使绘制的图形更加简单。
为了能在主视图上表达清楚机件主体和左侧接管的内部结构 形状，主视图采用了沿其前后对称面剖开的全剖视图。如 图6.50（a）所示。
3. 确定其他视图 除主视图外，还有主体的顶部凸缘、底板和左侧接管凸缘 的形状需要表达。由于阀体前后对称，所以俯视图采用 “A-A”半剖视图，既保留了顶部凸缘，又表达了接管内部 结构和底板的形状。在左视图中也采用了半剖视，以兼顾 左侧接管凸缘和主体结构的表达。由于底板上的小孔未表 达清楚，所以在左视图中再加上一局部剖视表达，如图 6.50（a）所示。
4. 表达方法的进一步探讨
如果将主视图改成两处局部剖视图，将左视图改成局部视图， 俯视图不变，这样在左视图中可以省略不少图线，从而简 化了作图，如图6.50（b）所示。这也不失为一个较好的 表达方案。
综上所述，表达方案是非常灵活的，我们在选择表达方时， 必须综合考虑机件结构的内外情况，选择多种方法作比较， 从中找出一种图形简单，表达清楚的最佳方法。
2. 选择主视图
为了能够反映机件的形状特征和作图方便的需要，将支架上 主要结构圆筒的轴线水平放置，并以图6.48（a）所示箭 头为主视图的投影方向。主视图选择单一剖切面剖出的局 部剖视，既表达了肋板、圆筒和底板的外部结构形状，又 表达了圆筒上的孔和底板上小孔的结构。
3. 选择其它视图
机械制图基础重点知识
面 绕 Z 轴 向 后 转 90° ，
这样V、H和W三个投
影面就摊在了同一平面
上。 要注意：在H和W面的转换中Y
轴分成两条，记做Yh和Yw。
3.三视图之间的度量对应关系
思考一个问题： 物体的大小是由长、宽和高三个方向的 尺寸所决定的，三视图中的每一个视图能 反映几个方向尺寸？
每一个视图只能反映物体三个方向尺寸
将机件向不平行于基本投影面的平面投射，所得到的 视图称为斜视图。
斜视图画法
三、局部视图
将机件的某一部分向基本投影面投射，所得到的视图 称为局部视图。
局部视图的作用—简化作图 局部视图的画法： 1.用波浪线表示局部视图的范围 2.若需表达的结构为一封闭图形 时可省去波浪线 3.一般按投影对应关系放置局部 视图，也可摆放于适当位置
3.六个视图的方位关系 熟练掌握六个视图的方位关系，可以准确、迅速地绘出图形。
注意： ⑴靠近主视图的视图方位均为后方； ⑵后视图与主视图为相反的左右方位。
⑴靠近主视图的视图方位均为后方；
4.六个基本视图的使用说明 ⑴视图主要用于表达机件的外形，对于视图中不影响看 图的虚线通常省略不画。 ⑵应根据机件的形状和结构特点选用适当的表达方法， 并应在表达物体形状清楚的前提下减少视图的数量。 ⑶在选择视图时一般要优先选用主、俯、左三个基本视图。
和耳板（右）三部分组成。
例：根据俯、左视图想出物体形状并画出主视图。
作图步骤： 2.补画主视图 作图过程如图示
§7 — 1 视 图
在生产实际中，当机件的形状、结构比较复杂时，仅 用三视图的方法难以将机件表达清楚。
三视图不能满足生产实际的需要。
因此，国家标准规定了各种画法—视图、剖视图、断面 图等。
机械制图 机件常用的表达方法
共×槽
用细实线连接
21×φ 35
画出中心位置
5.4.4、较长机件的折断画法
较长的机件（如轴、杆、型材等），沿长度方向的形状一致或按一 定的规律变化时，可断开后缩短绘制，但必须按原来实长标注尺寸 。
标注实长尺寸
标注实长尺寸
机件断裂边缘常用波浪线画出，圆柱断裂边缘常用花瓣形画出
5.4.5、较小结构的简化画法
A
A
A
5.2
5.2.1、剖视图的基本概念
剖视图
1、剖视图 假想用剖切面（一般平面）剖开物体，将处于观察者和剖切面 之间部分移去，而将其余部分向投影面投影所得的图形，称为剖视图， 简称剖视。 如图所示
5.2.2、剖视图的画法
• • • • 首先要选择适当的剖切位置 其次要画齐内外轮廓 最后要画上剖面符号 金属材料（已有规定剖面符号者除外）常用下图表示
5.2.5、剖视图的分类
• 国标规定，剖视图分为全剖视图、半剖视图和局部剖视图三种。 1、全剖视图 用剖切面完全地剖开物体所得的剖视图，称为全剖视图。 2、半剖视图 当物体具有对称平面时，向垂直于对称平面的投影面上投影所得 的图形，可以以对称中心线为界，一半画成剖视图，另一半画成视图， 这种组合的图形称为半剖视图。 3、局部剖视图 用剖切面局部地剖开物体所得的剖视图，称为局部剖视图。
2.标注
（3）、对称的移出断面、按投 影关系配置的移出断面，均可 省略箭头。
（4）、配置在剖切线延长线上的对称的移出断面，以及配置在视图中断 处的对称的移出断面均不必标注。
（二）、重合断面图 画在视图轮廓之内的断面图称为重合断面图。
1、画法 轮廓线用细实线绘制 。当视图中的轮廓 线与重合断面的图形重迭时， 视图中的轮廓线仍需完整画出，不可间断。
机械制图学习点津及巩固训练5-7章
第五章组合体视图◆知识结构框架叠加类相贴组合体的组合形式及外表连接关系：1、组合形式切割类2、外表连接关系相切综合类相交棱柱截交线平面体截交线截交线棱锥截交线圆柱截交线形体外表交线曲面体截交线圆锥截交线圆球截交线D≠d时的相贯线相贯线两圆柱垂直相交时的相贯线组合体D=d时的相贯线叠加类组合体的投影画法组合体的投影画法切割类组合体的投影画法尺寸标注的根本要求组合体的尺寸注法尺寸基准及尺寸分类尺寸布置要求形体分析法识读组合体视图：1、根本方法2、读图步骤3、补视图和补缺线线面分析法◆知识要点1、组合体的概念：由两个或两个以上的根本几何体构成的物体称为组合体。
2、组合体的组合形式：叠加型、切割型、综合型；外表连接形式：相贴、相切、相交。
3、截交线：由平面截切几何体所形成的外表交线。
求截交线的实质就是求截平面与立体外表一系列公有点的集合。
4、相贯线：两个几何体互相贯穿所形成的外表交线。
求相贯线的实质就是求两立体外表一系列公有点的集合。
求截交线和相贯线的作图步骤如下：⑴分析形体的外表性质，根据根本形体的投影，求出外表交线的特殊点，以确定外表交线的范围。
⑵选择适当的辅助平面，在特殊点之间的适当位置求出一定数目的一般点。
⑶根据外表交线在根本形体上的位置判断可见性。
⑷根据可见性的判断结果，依次光滑连接各点的同面投影，即得外表交线的投影。
5、组合体视图的画法：首选主视图。
用形体分析法画组合体视图就是将比较复杂的组合体分解为假设干个简单的根本几何体，按其相互位置画出每个根本几何体的视图，将这些视图组合起来，即可得到整个组合体的视图。
6、形体分析法标注组合体尺寸就是将组合体分解为假设干个根本几何体后，逐个标出其定形尺寸及定位尺寸，然后标出组合体的总体尺寸。
通常容易遗漏的是定位尺寸，因此在标注和检查尺寸时应特别注意〔要求：正确、完整、清晰〕。
7、形体分析法看组合体视图就是通过形体分析法将组合体分解为假设干个根本几何体，分别想象出它们的形状，从而想象出整体形状。
机械制图 第5章 轴测图
第5章轴测图工程上常用的图样是按照正投影法绘制的多面投影图，它能够完整而准确地表达出形体各个方向的形状和大小，而且作图方便。
但在图5-1a所示的三面正投影图中，每个投影图只能反映形体长、宽、高三个向度中的两个，立体感不强，故缺乏投影知识的人不易看懂，因为看图时需运用正投影原理，对照几个投影，才能想象出形体的形状结构。
当形体复杂时，其正投影就更难看懂。
为了帮助看图，工程上常采用轴测投影图〔简称轴测图〕，如图5-1b所示，来表达空间形体。
a)b)图5-1 多面正投影图与轴测投影图轴测图是一种富有立体感的投影图，因此也被称为立体图。
它能在一个投影面上同时反映出空间形体三个方向上的形状结构，可以直观形象地表达客观存在或设想的三维物体，接近于人们的视觉习惯，一般人都能看懂。
但由于它属于单面投影图，有时对形体的表达不够全面，而且其度量性差，作图较为复杂，因而它在应用上有一定的局限性，常作为工程设计和工业生产中的辅助图样，当然，由于其自身的特点，在某些行业中应用轴测图的时机逐渐增多。
5．1轴测投影的根本知识5．1．1轴测投影图的形成轴测投影属于平行投影的一种，它是用平行投影法沿某一特定方向〔一般沿不平行于任一坐标面的方向〕，将空间形体连同其上的参考直角坐标系一起投射在选定的一个投影面上而形成的投影，如图5-2所示。
这个选定的投影面〔P〕称为轴测投影面，S表示投射方向，用这种方法在轴测投影面上得到的图称为轴测投影图，简称轴测图。
轴测投影图图5-2 轴测投影图的形成5．1．2轴测投影的根本概念1．轴测轴如图5-2所示，表示空间物体长、宽、高三个方向的直角坐标轴OX、OY、OZ，在轴测投影面上的投影依然记为OX、OY、OZ，称为轴测轴。
2．轴间角如图5-2所示，相邻两轴测轴之间的夹角∠XOZ、∠ZOY、∠YOX称为轴间角。
三个轴间角之和为360°。
3．轴向伸缩系数由平行投影法的特性我们知道，一条直线与投影面倾斜，该直线的投影必然缩短。
机件形状的常用表达方法
一、基本视图和其他视图教学过程：1、课前复习提问：三视图的“三等”关系与方位关系。
2、讲授新课：六个基本视图当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。
就得到六个视图，这六个视图是向基本投影面投影得到的视图，称为基本视图。
如下图。
尺寸关系：六个基本视图的尺寸仍符合“三等”关系：主视图、俯视图、仰视图长对正；主视图、左视图、右视图、后视图高平齐；左视图、右视图、俯视图、仰视图宽相等。
方位关系：（见上图）围绕主视图配置的视图，靠近主视图的一面均为后面。
其他视图：1、局部视图定义：将机件的某一部分向基本投影面投影所得的视图。
是一个不完整的基本视图。
画法：在图上方，标出“╳”向（其中“╳”为大写字母）并在相应的视图附近指明投影方向和相同的字母。
局部视图最好画在有关视图附近，并直接保持投影关系。
也可画在图纸内的其他地方，当表示投影方向的箭头标注在不同的视图上时，同一部位的局部视图图形可能不同。
局部视图的范围用波浪线表示。
当所表示的图形结构完整、而外轮廓线呈封闭时，则波浪线可省略。
2、斜视图：定义：机件向不平行任何基本投影面的平面进行投影所得的视图。
画法：只画出机件倾斜部分的真形，其余部分用波浪线断开。
当所表达的倾斜部分的结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。
画法一般按箭头所指的方向且符合投影关系配置。
但也可旋转画，标注为“╳向旋转”。
3、旋转视图定义：当机件某一部分的结构是倾斜的而该部分又具有回转轴线时，可将其旋转至与投影面平行的位置再进行投影。
一般不加任何标注。
作用：用于表达机件具有回转轴线的倾斜部分的外形。
（1）（2）教学过程：复习提问：剖视图的概念。
金属材料剖切符号的画法。
讲授新课：常见的几种剖视图按剖切范围分类，可分为全剖视图、半剖视图、局部剖视图三种。
1、全剖视图（1）定义：用剖切平面完全剖开机件所得的剖视图。
机械制图 机件的视图表达方法
模块五 机件的视图表达方法
图5-6 剖视图的形成
模块五 机件的视图表达方法
注意，剖视图是为了反映零件内部的孔的结构和形状，而孔的各个 投影中有的为“圆视图”，有的为“非圆视图”。画剖视图时，是把原 来的“非圆视图”改画为剖视图，如图5-6b）所示。如果将原来的“圆 视图”改画为剖视图，则没有起到反映孔的结构和形状的作用，即无任 何意义。
1．掌握六个基本视图、向视图、局部视图、旋转视图、斜视图的 概念、规定及识读；
2．掌握剖视图的概念、种类、剖切面的种类及剖视图的识读； 3．掌握局部放大图的概念、规定及识读； 4．掌握各种简化画法的规定及识读； 5．掌握中等复杂程度零件的各种表达方法的综合应用。
建议课时
8课时。
模块五 机件的视图表达方法
在图纸上表达一个零件，可以绘制出若干数量的视图，但是表达一 个零件究竟需要采用几个视图，具体情况需要具体分析。通常确定视图 的数量，可以遵循一个最基本的原则，即在能够完全反映清楚机械零件 内、外部的形状和结构的前提下，视图的数量要越少越好。
本模块介绍国家标准《机械制图》《技术制图》图样画法中所规定 的绘制图样的基本方法，主要包括视图、剖视图、断面图、局部放大图 和各种规定的简化画法等。
模块五 机件的视图表达方法
模块五 机件的视图表达方法
③当断面图形主要轮廓线为45°时，国家标准规定，剖面线采用30° 或60°画出，如图5-7中A-A 所示。
图5-7 采用30°或60°剖面线
模块五 机件的视图表达方法
（二）剖视图的种类 1．全剖视图 用一个（或几个）剖切面完全将零件剖开后所得到的剖视图称为全 剖视图，如图5-6所示。全剖视图主要用于内部结构形状复杂、外部结构 形状简单的零件。由于零件内部结构形状变化较多，可选用不同数量、 位置、范围和形状的剖切面来剖切零件，以便更清楚地表达零件内部的 结构和形状。常用剖切面的种类有以下5种： （1）单一剖切平面。用一个剖切平面将零件完全剖开后所得到的 剖视图，如图5-6c）所示。
机件常用的表达方法
假想画法
总结词
为了表示机件的某些内部结构或工作原理，采用假想的线条或形状进行绘制，不需考虑实际制造的可行性。
详细描述
假想画法是一种灵活的表达方法，它允许设计者在图纸上使用假想的线条或形状来表示机件的某些内部结构或工 作原理。这种画法不受实际制造的限制，可以自由地表达设计者的创意和思路。虽然假想画法在现实中可能无法 实现，但它有助于加深对机件结构和功能的理解，为进一步的设计和优化提供参考。
特点
斜二轴测图可以更清晰地表示物体的某些特征， 例如圆柱体和圆锥体。它通常用于表示具有特定 角度或复杂结构的物体。
应用
斜二轴测图在工程设计和制造领域中也有广泛应 用，特别是在需要详细表示某些特定角度或结构 的场合。
圆柱正等轴测图
定义
圆柱正等轴测图是一种特殊类型的正等轴测图，它特别用于表示圆 柱体的形状和结构。
05 组合画法
CHAPTER
叠加类组合
总结词
叠加类组合是通过将两个或多个简单几何体进行叠加来表达 复杂机件的结构。
详细描述
叠加类组合是组合画法中的一种，通过将简单的几何体（如 圆柱、圆锥、长方体等）进行叠加，以表达复杂机件的结构 。这种表达方法能够清晰地展示机件各个部分之间的关系和 层次，便于理解机件的整体结构和功能。
主视图
定义
机件的正前方投影所得的视图为主视图。
应用场景
用于表达机件的主要结构，如主体框架、主要部件等。
特点
主要显示机件的前后方向的结构和形状，是表达机件 结构的主要视图。
左视图
定义
从机件的左侧投影所得的视图为左视图。
应用场景
常用于表达机件的左侧结构，如侧板、侧支架 等。
特点
主要显示机件的左侧面形状和尺寸，以及与水平方向相关的结构。
汽车机械制图——项目五 机件常用表达方法
项目五机件常用表达方法
学习任务1试图画法认知一、判断题
二、基本视图和向视图作图
三、局部视图和斜视图
题：在位局图视
二
学习任务2 剖视图画法认知一、判断题
主视图中有一轮廓线与对称中心线重合，不宜采用半剖，二、判断题
、 D
下列四组视图中，主视图均为全剖视图，其中（
缺漏的线。
、
三、根据题意完成剖视图画法
四、用几个平行的剖切平面将主视图画成全剖视图。
五、按题意画半剖视图。
六、按题意画局部剖视图。
学习任务3断面图画法认知
一、判断题
判断下图采用的重合剖面是否正确。
假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视二、单选题
断面图中，选出正确的断面图（
B. C. D.
断面图中，选出正确的断面图（
B、、
学习任务4 局部放大图、简化画法及其他表达方法认知一、单选题。
机械制图机件的各种表达法
个数
69
当机件具有若干直径相同且成规律分布 的孔，可以只画出其中一个或几个，其余 只表示其中心位置（中心线），但在图中 应注明孔的总数。
70
直径相同且成规律分布的孔的简化
71
对于机件的肋、筋、轮辐及薄壁等结构， 当剖切平面沿纵向剖切，这些结构都不画 剖面符号（剖开了但不画剖面符号），而 用粗实线将它与其邻接部分分开。
不会引起误解时，允许用直线或圆弧来 代替非圆曲线。
过渡线简 化成圆弧
77
较小的相贯线 简化成直线
78
当平面在图形中不能充分表达时，可 用平面符号表示。
79
对小结构的简化 对机件上一些较小的结构，如在一个图 形中已表示清楚，则在其他图形中可以简 化或省略。
80
对机件上斜度不大结构，如在一个图形中已 表示清楚，其他图形中可以只按小端画出。
简化画法只介绍了常用的几种，这部分内 容 较 多 ， 需 要 时 可 查 阅 有 关 标 准 （ GB/T 4458.1——2002和GB/T 4458.6——2002）。
85
86
2024/1/4
87
A
置方式配置。
适用范围
当机件具有倾 斜部分，同时 这部分内形需 表达时。
A
B
B
B－B
A－A
43
2024/1/4
44
两相交的剖切平面—旋转剖
当机件的内部结构形状 需要用几个剖切平面剖 切，且机件又具有回转 轴时，可以用两相交的 剖切平面剖开零件，假 想将其中一个绕回转轴 旋转到与另一剖切平面 平行的位置，再进行投 影。得到的剖视图称为 旋转剖。
A
B
B-B
B A
A-A
错误画法
机械制图教学课件ppt
⒈ 平行 同名投影互相平行。
⒉ 相交 同名投影相交，交点是两直线的共有点，
且符合空间一个点的投影规律。
⒊ 交叉（异面）
同名投影可能相交，但“交点”不符合空
间一个点的投影规律。“交点”是两直线上一
对重影点的投影。
上页 下页 返回
五、相互垂直的两直线的投影特性 ⒈ 两直线同时平行于某一投影面时，在该
k●
b
另一判断法? 应用定比定理
上页 下页 返回
三、两直线的相对位置
空间两直线的相对位置分为：
平行、相交、交叉。
⒈ 两直线平行
投影特性：
b a
A
V d
B c
C
D
空间两直线平
行，则其各同名投 影必相互平行，反 之亦然。
a c
b
dH
上页 下页 返回
例1：判断图中两条直线是否平行。
① b
a c
a
c
d
对于一般位置直
a
c
直线在H面上的 投影互相垂直
上页 下页 返回
例：过C点作直线与AB垂直相交。
a . d
c●
AB为正平线, 正 面投影反映直角。
b
c●
a
d
b
上页 下页 返回
小结
重点掌握：
★点与直线的投影特性，尤其是特殊位置 直线的投影特性。
★点与直线及两直线的相对位置的判断方 法及投影特性。
★定比定理。 ★直角定理，即两直线垂直时的投影特性。
⒋ 两直线垂直相交（或垂直交叉）
直角的投影特性：
若直角有一边平行于投影面，则它在该投影面
上的投影仍为直角。
证明：
B
机械制图零件常用的表达方法
11:12:24
14
分析零件的形状
圆柱体1 圆柱体2 圆柱凸台
连接块 四棱柱
泵体由圆柱体1、圆柱体2、圆柱凸台、连接块、底部四棱柱 等五部分基本形体组成，并在此基础上，分别采用了结合（相交、 相切、简单结合）、切割（开槽、挖孔）的组合形式。
相交、相切、简单结合、开槽、挖孔五种组合形式在那里？
11:12:24
4.当零件具有若干相同结构 （如齿、槽等），并按照一定 规律分布时，只需画出几个完 整的结构，其余用细实线连接， 并标明该结构的总数。
5.若干直径相同，且成规律分 布的孔，可以仅画出1个或少 量几个，其余只需用点画线表 示其中心位置，并在零件图中 标明孔的总数。
4
11:12:24
图样的简化画法
6.当回转体零件上的平面在图 形中不能充分表达时，为了避 免增加视图，可用细实线绘出 对角线来表示这些平面。
7.零件上的滚花部分，一般采 用在轮廓附近用示意的方法来 表示，也可以省略不画，在零 件图上或技术要求中标明其具 体要求。
5
图样的简化画法 8.较长零件，如轴、杆、型材、连杆等，且沿长度方向的形状一 致或按照一定规律变化，可以将此类零件断开后缩短绘制。
9.零件上较小的结构及斜度等已在一个图形中表达清楚时，其 他图形应当简化或省略，即不必按照投影画出所有的线条。
11:12:24
6
图样的简化画法
10.在不致于引起误解时，零 件图中的移出断面图允许省略 剖面线，但剖切位置和断面的 标注必须按照断面的规定。
11.圆柱形法兰和类似零件上均匀 分布的孔可按以下方法表达。
11:12:24
7
图样的简化画法
12.在不致于引起误解的情况下，过渡线和相贯线可以简化，即 用圆弧或直线代替非圆曲线，也可采用模糊画法表示相贯线。
