机件常用的表达方法
机械制图(工程图学)第九章 机件常用的表达方法
h=符号与字体高度 h=R 符号笔画宽度= 1 h或 1 h 14 10
(a) (b) (c) 图9-5 弯管的斜视图和局部视图两种配置形式及旋转符号
南京师范大学xws 9
R
h
其箭头方向应与实际旋转方向一致，这时标注在 视图上方的大写拉丁字母应紧靠旋转符号的箭头端， 也允许将旋转角度（只能小于90º）标注在字母之后， 见图9-5(b)。旋转符号是半径为字高的半圆形箭头， 其尺寸和比例如图9-5(c)所示。 2）局部视图 图9-5所示的弯管在用主视图和A斜视图表达之 后，没有必要再画左视图和俯视图，为了表达弯管 右下方的半圆形凸台形状，只需要将这部分向左侧 基本投影面进行投影，这种将机件的某一部分向基 本投影面投射所得的视图，称为局部视图, 通常用 来局部地表达机件的外形，如图9-5中B局部视图。 弯管下方的方形凸缘，同样可用C局部视图表达。
南京师范大学xws 14
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其 余部分向投影面投射，所得到的图形称为剖视图（简称剖视）。如图9-7(c)所示， 采用正平面作为剖切平面，在机件的前后对称面处假想将它剖开，移去剖切平面 前面的部分，使机件内部的孔、槽等内部结构显示出来，从而在主视图上得到剖 视图。显然由于假想移去了遮挡部分，在剖视图中原来不可见的轮廓线可以画成 实线，极大地改善了图形表达的清晰度。
南京师范大学xws 23
9.2.2 剖视图的画法
【例1】用AutoCAD将图9-13(a)所示机件画成剖视图。 例
(a)
图9-13 剖视图的作图过程
南京师范大学xws 24
(a)
(b)
d
c a b
(c)
南京师范大学xws
(d)
机械制图-机件常用表达方法
一组相互平行的剖切平面
标注方法： 适用范围：
A－A
BA
A
B
当机件上的孔槽及 空腔等内部结构不 在同一平面内时。
A
A
A A
7.2.3 剖切面的分类和剖切方法
一组相互平行的剖切平面
A－A
应注意的问题：
BA
A
① 两剖切平面的转折 处不应与图上的轮廓
×
B
线重合。
② 在剖视图上不应 在转折处画线。
A
A
7.1.1 基 本 视 图
画出机件的其余四个基本视图。
7.1.2 向 视 图
向视图是可以自由配置的视图。
B
B
E
C
D
E
D
F
C
F
按基本位置配置
自由配置
➢ 在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。 ➢ 表示投射方向的箭头尽可能配置在主视图上，只是表示后视投射方向的箭头才配置在其它视图上。
全剖视图
用剖切面完全地剖开物体所得的剖视图。 适用范围： 外形较简单，内形较复杂，而图形又 不对称时。
7.2.2 剖视图的种类
半剖视图
A —A
不能表达外形
A
A
存在什么问题？
7.2.2 剖视图的种类
半剖视图
解决办法：
A—A
已表达清楚的 内形虚线不画
半剖视
以对称线为界，一半画视图， 一半画剖视。
7.2.2 剖视图的种类
第七章 机件常用表达方法
学习要点
四种视图(基本视图、向视图、局部视图、 斜视图)、三种剖视图(全剖视图、半剖视 图、局部剖视图)、两种断面图(移出断面、 重合断面)、局部放大图和一些简化画法。
第六章机件的常用表达方法
6一1视图 一 视图 6一2 剖视图 一 6一3断面图 一 断面图 6一4其他表达方法 一 其他表达方法 6一5表达方法应用举例 一 表达方法应用举例
6一1视图 一 视图
一、基本视图
对于外部形状比较复杂的机件.仅用三视图不能清楚地表达它们的 对于外部形状比较复杂的机件 仅用三视图不能清楚地表达它们的 各个方向的形状。为此.国标规定 在原有三个投影面的基础上.再增设三 国标规定:在原有三个投影面的基础上 各个方向的形状。为此 国标规定 在原有三个投影面的基础上 再增设三 个投影面.组成一个正六面体 该六面称为基本投影面.机件向六个基本投 组成一个正六面体.该六面称为基本投影面 个投影面 组成一个正六面体 该六面称为基本投影面 机件向六个基本投 影面投影所得的六个视图.称为基本视图 如图6-1所示 称为基本视图.如图 影面投影所得的六个视图 称为基本视图 如图 所示 基本视图的名称及投影方向、配置除了前面介绍的主视图、俯视图、 基本视图的名称及投影方向、配置除了前面介绍的主视图、俯视图、 左视图外.还有后视图 从后向前投影、仰视图—从下向上投影 还有后视图—从后向前投影 从下向上投影、 左视图外 还有后视图 从后向前投影、仰视图 从下向上投影、右视 从右向左投影。 原有三视图位置不变.右视图在主 图—从右向左投影。基本配置关系为 原有三视图位置不变 右视图在主 从右向左投影 基本配置关系为:原有三视图位置不变 视图正左方.仰视图在主视图的正上方 后视图在左视图的正右方如图 仰视图在主视图的正上方.后视图在左视图的正右方如 视图正左方 仰视图在主视图的正上方 后视图在左视图的正右方如图6-2 所示
上一页
返回
6一2剖视图 一 剖视图
一、剖视的概念和画法
1.剖视图的概念 剖视图的概念 假想用一平面(该平面称为剖切平面 将机件剖开.将处在观察者和剖 该平面称为剖切平面)将机件剖开 假想用一平面 该平面称为剖切平面 将机件剖开 将处在观察者和剖 切面之间的部分移去.而将其余部分向投影面投影所得到的视图 而将其余部分向投影面投影所得到的视图.称为剖 切面之间的部分移去 而将其余部分向投影面投影所得到的视图 称为剖 视图.如 视图 如图6一6所示 一 所示 2.剖视图的画法 剖视图的画法 (1)用剖切面剖开物体 移去剖切面与观察者之间的部分 将剩下部分向投影 用剖切面剖开物体.移去剖切面与观察者之间的部分 用剖切面剖开物体 移去剖切面与观察者之间的部分.将剩下部分向投影 面投影;剖切后的切断面的轮廓线和剖切面后的可见轮廓线应用粗实线绘 面投影 剖切后的切断面的轮廓线和剖切面后的可见轮廓线应用粗实线绘 制.如图6一7所示 如 一 所示 (2)在剖切面区域内问上剖面符号 在剖切面区域内问上剖面符号
机件常用的基本表示法
一、基本视图
§7-1 视图
§7-1 视图
分类
断面图: 主要
用于体 现机件 某一截 断面旳 形状
移出 断面图
重叠 断面图
适用情况
注意事项
用于体现机件 局部构造旳截断 面形状
用于体现机件 局部构造旳截断 面形状，且在不 影响图形清楚旳 情况下采用
假如画在剖切符号粗短画旳延长线 或剖切线旳延长线上：
剖面区域为对称——不必标注； 剖面区域不对称——画粗短画、箭 头。 假如画在其他地方： 剖面区域为对称——画粗短画、注 字母； 剖面区域不对称——画粗短画、箭 头、注字母
（5）法兰上均布孔旳画法
圆柱形法兰上均匀分布旳孔，可按图示措施表达（由 机件外向该法兰端面方向投射）。
剖视图中再作局部剖视图
在剖视图旳剖面区域中可再作一次局部剖视。两者旳剖面 线应同方向、同间隔，但要相互错开；图名“B—B”用引出线 标注 。
（）
较长机件旳断裂画法
当较长旳机件沿长度方向旳形状一致或按一定规律变化 时，可断开后缩短表达。
剖切面，不但合用于画剖视图，也合用于断面图。 国家原则规定，根据物体旳结构特点，可选择以下剖切面
剖开物体：
单一剖切面 几种相交旳剖切面（交线垂直于某一投影面）
几种平行旳剖切面 用组合旳剖切面剖切
1. 单一剖切面
§7-2 剖视图
1. 单一剖切面
§7-2 剖视图
§7-2 剖视图
机械制图机件的各种表达法
A
B
B-B
B A
当断面图配置在基本视图位置上时， 可省箭头，如图B-B断面；配置在延长 线上时，可不标注。
A
B
B-B
B A
当剖切平面通过回转面的轴线时，这些
结构按剖视图绘制。
A
B
B-B
B A
A-A
互相平行的平面—阶梯剖
A-A
A
A
A A A A
注意事项
机件是用 几个平行 平面剖开 的，故不 应在转折 出画出剖 切平面的 界线
A-A AA
A A A A
阶梯剖一
A-A
般不应出现
不完整要素
AA
A A A A
阶梯剖必
A-A
须标注
AA
A A A A
局部阶梯剖
剖视标注的小结
1. 一般情况下要加完整标注。 2. 单一剖切平面，且过对称平面，剖视图配 置在基本视图位置，可省标注；如第二条不 符合，可省箭头。 3. 阶梯剖配置在基本视图位置可省箭头。 4. 单一剖切平面的局部剖可省标注。
对机件上斜度不大结构，如在一个图形中已 表示清楚，其他图形中可以只按小端画出。
机件上对称结构的局部视图，如键槽、 方孔等可按图示的方法表示。
4. 对较长机件的简化 较长的机件（如轴、杆、型材、连杆等）沿长 度方向的形状一致或按一定规律变化时，可以 断开后缩短表示，但要注实际尺寸。
连杆的简化
轴的简化
错误画法
错误画法
重合断面图
配置在视图内的断 面图称为重合断面 图，其轮廓线为细 实线，但视图中的 轮廓线不应中断。

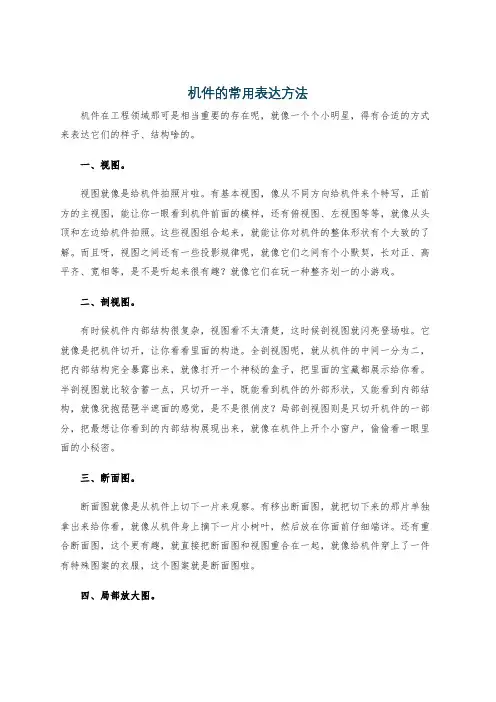

机件的常用表达方法
机件的常用表达方法机件在工程领域那可是相当重要的存在呢，就像一个个小明星，得有合适的方式来表达它们的样子、结构啥的。
一、视图。
视图就像是给机件拍照片啦。
有基本视图，像从不同方向给机件来个特写，正前方的主视图，能让你一眼看到机件前面的模样，还有俯视图、左视图等等，就像从头顶和左边给机件拍照。
这些视图组合起来，就能让你对机件的整体形状有个大致的了解。
而且呀，视图之间还有一些投影规律呢，就像它们之间有个小默契，长对正、高平齐、宽相等，是不是听起来很有趣？就像它们在玩一种整齐划一的小游戏。
二、剖视图。
有时候机件内部结构很复杂，视图看不太清楚，这时候剖视图就闪亮登场啦。
它就像是把机件切开，让你看看里面的构造。
全剖视图呢，就从机件的中间一分为二，把内部结构完全暴露出来，就像打开一个神秘的盒子，把里面的宝藏都展示给你看。
半剖视图就比较含蓄一点，只切开一半，既能看到机件的外部形状，又能看到内部结构，就像犹抱琵琶半遮面的感觉，是不是很俏皮？局部剖视图则是只切开机件的一部分，把最想让你看到的内部结构展现出来，就像在机件上开个小窗户，偷偷看一眼里面的小秘密。
三、断面图。
断面图就像是从机件上切下一片来观察。
有移出断面图，就把切下来的那片单独拿出来给你看，就像从机件身上摘下一片小树叶，然后放在你面前仔细端详。
还有重合断面图，这个更有趣，就直接把断面图和视图重合在一起，就像给机件穿上了一件有特殊图案的衣服，这个图案就是断面图啦。
四、局部放大图。
当机件上有些小细节，小到在普通视图里看不清楚的时候，局部放大图就像一个放大镜一样。
它把那些小细节放大，让你能清楚地看到上面的纹路、小孔之类的。
就像你拿着放大镜看小昆虫身上的花纹一样，很神奇呢。
机件常用的表达方法
第四章机件常用的表达方法§4-1 视图一、基本视图及其配置基本投影图：机件向基本投影面投影所得的视图，称为基本投影图，其包括右视图、左视图、前视图、后视图、俯视图和仰视图。
向视图：向视图是可以自由配置的视图二、斜视图和局部视图1. 斜视图：机件向不平行于任何基本投影面的平面投射所得的视图称为斜视图。
画斜视图时应注意：（1）必须在视图上方标出视图的名称“某向”，在相应的视图附近用箭头指明投影方向；（2）斜视图一般按投影关系配置，必要时也可以配置在其它适当位置；（3）在不至引起误解时，允许将视图旋转，并标注“×向旋转”；（4）当已画出需要表达的某一倾斜结构的真实视图后，则通常就用波浪线断开，不画其它视图中已表达清楚的部分。
2、局部视图向基本投影面投影画局部视图时应当注意：a.在一般情况下，应于局部视图的上方标注视图的名称“×向”，并在相应的视图附近用箭头指明投影方向，标注同样的字母；当局部视图按投影关系配置，中间又没有其它图形分开时，可省略标注；b. 局部视图的断裂边界通常用波浪线表示；c. 当局部视图所表示的局部结构是完整的，且外轮廓线又成为封闭时，波浪线可省略不画，如下图中的B向局部视图。
用波浪线作为断裂线时，波浪线不应超过断了机件的轮廓线，应画在机件的实体上，不可画在机件的中空处，如下图中，正误对比说明了波浪线的画法。
正确错误三、旋转视图如下图中摇杆所示，当机件的某一部分倾斜于投影面时，假象将机件的倾斜部分旋转得到与某一选定的基本投影面平行，再向该投影面投影，所得的视图称为旋转视图，旋转视图不需加任何标注。
§4-2 剖视图一、剖视图的基本概念和基本画法为了清楚的表达机件的内部形状，在机械制图中常采用剖视，即假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射，所得到的图形称为剖视图。
现在以下图为例，说明画剖视图的步骤：1．确定剖切面位置，图中选取平行于正面的对称面为剖切面；2．画剖视图如上图；3．画剖面符号如图，当图形中的主要轮廓线与水平成45度时，该图形的剖面线应画成与水平方向成30°或60°的平行线，其倾斜的方向仍与其它图形的剖面线一致；4．画剖切符号、投影方向，并标注字母和剖视图的名称。
机件常用的表达方式精选全文
（2）机件的内外形状都需表达，但不能或不宜采用 半剖视图，如图6.16所示。
（3）对称机件的轮廓线与中心线重合，若采用半剖 视图易引起误解，宜采用局部剖视，如图6.17所 示。
图6.16 内外均要表达时的表达方案
图6.17 不宜采用半剖的局部剖
6.2.3 剖切面的种类 为了表达各种结构形状的机件，可 以选择以下三种剖切面剖开机件： 图6.18 单一剖切柱面剖得的全剖视 图
R=符号与字体高度
h=R 符号笔画宽度h=0.1h 图6.6 旋转符号
6.2 剖视图
当机件的内部结构比较复杂时，视图上虚线会很多，由于 视图上虚线、实线交错重叠往往影响视图表达的清晰，又 不利于尺寸标注，不便于看图。为了清晰地表达机件的内 部结构形状，通常采用剖视的表达方法。
剖视图的概念
1. 剖视图的形成
（a）
图6.5 斜视图
斜视图一般按投影关系布置，如 图6.5（b）所示，必要时也可以 布置在其他位置，并且在不致引 起误解时允许将视图旋转，旋转 方向和旋转角度的确定应考虑便 于看图，此时视图的标注形式应 改变为图6.5（c）所示。表示该 视图名称的大写拉丁字母应靠近 旋转符号的箭头端，旋转符号的 箭头指向应符合旋转方向，也允 许将旋转角度注写在字母之后。 旋转符号的画法如图6.6所示。 无论斜视图如何配置，箭头应与 所表达的部分垂直，而字母应水 平方向注写。
图6.18 单一剖切柱面剖得 的全剖视图
(a)
(b)
图6.19 用单一的倾斜剖切平面剖切
特殊地，单一剖切平面也可以用不平行于基本投影面的斜剖 切面剖开机件，如图6.19中的A-A全剖视图，用于表达机 件上倾斜的内部结构。在不致引起误解时，允许将图形旋 转，此时应在剖视图的上方加注旋转符号，旋转符号的画 法和注写要求与斜视图要求相同，如图6.19（b）所示。
《工程制图及CAD绘图》机件常用表达方法
6.2.2 剖视图的画法及标注
需要注意的是，图所示俯视图中， 剖切平面和两肋板垂直，所以要画剖面 线；在左视图上，剖切平面和一个肋板 垂直和另一个肋板平行，所以与剖切面 垂直的肋板画剖面线，平行的肋板不画 剖面线。
6.2.3剖视图的种类
按机件被剖切范围的大小，可将剖视图分为全剖视图、半剖视图和局部 剖视图。
向视图必须是物体的一个完整视图， 不能只绘制局部图形，否则就是局部视 图。
6.1.3局部视图
当采用一定数量的基本视图后，该机件上仍有部分结构形状没有表达清楚， 但又没有必要画出其他完整的基本视图时，可单独将未表达清楚的结构形状 向基本视图投影面投射，此时所得到的一个不完整的视图称为局部视图。
6.1.3局部视图
6.1.1基本视图
6.1.1基本视图
由图所示可知，物体由前向后投射得到的视图为主视图，由上向 下投射得到的视图为俯视图，由左向右投射得到的视图为左视图， 由右向左投射得到的视图为右视图，由下向上投射得到的视图为仰 视图，由后向前投射得到的视图为后视图。
6.1.1基本视图
要将这六个基本视图展平到同一平面内，其方法为：正投影面不 动，其余各投影面按照图中箭头所指方向展开。展开后，这六个基 本视图之间仍保持”长对正、高齐平、宽相等”的投影关系，如图 所示。在同一张图纸上，如果各视图按展开位置配置时，一律不标 注视图的名称。
2.移出断面图的标注 移出断面图的标注形式及内容和剖视图相同。一般用粗短线表示 剖切面位置，用箭头表示投射方向并注上字母，在断面图的上方用 相同字母注出视图名称，如图所示。根据断面图的配置和断面图是 否对称，标注的部分内容可省略，具体情况如下。
移出断面图
(1)当移出断面图配置在剖切位置延长线上，且断面图对称时， 表示剖切位置的剖切符号用细点画线绘制(剖切线)，表示投射 方向的箭头和表示断面图名称的字母可以省略。
机械制图 机件常用的表达方法
共×槽
用细实线连接
21×φ 35
画出中心位置
5.4.4、较长机件的折断画法
较长的机件（如轴、杆、型材等），沿长度方向的形状一致或按一 定的规律变化时，可断开后缩短绘制，但必须按原来实长标注尺寸 。
标注实长尺寸
标注实长尺寸
机件断裂边缘常用波浪线画出，圆柱断裂边缘常用花瓣形画出
5.4.5、较小结构的简化画法
A
A
A
5.2
5.2.1、剖视图的基本概念
剖视图
1、剖视图 假想用剖切面（一般平面）剖开物体，将处于观察者和剖切面 之间部分移去，而将其余部分向投影面投影所得的图形，称为剖视图， 简称剖视。 如图所示
5.2.2、剖视图的画法
• • • • 首先要选择适当的剖切位置 其次要画齐内外轮廓 最后要画上剖面符号 金属材料（已有规定剖面符号者除外）常用下图表示
5.2.5、剖视图的分类
• 国标规定，剖视图分为全剖视图、半剖视图和局部剖视图三种。 1、全剖视图 用剖切面完全地剖开物体所得的剖视图，称为全剖视图。 2、半剖视图 当物体具有对称平面时，向垂直于对称平面的投影面上投影所得 的图形，可以以对称中心线为界，一半画成剖视图，另一半画成视图， 这种组合的图形称为半剖视图。 3、局部剖视图 用剖切面局部地剖开物体所得的剖视图，称为局部剖视图。
2.标注
（3）、对称的移出断面、按投 影关系配置的移出断面，均可 省略箭头。
（4）、配置在剖切线延长线上的对称的移出断面，以及配置在视图中断 处的对称的移出断面均不必标注。
（二）、重合断面图 画在视图轮廓之内的断面图称为重合断面图。
1、画法 轮廓线用细实线绘制 。当视图中的轮廓 线与重合断面的图形重迭时， 视图中的轮廓线仍需完整画出，不可间断。
第13章 表达机件的常用方法
用箭头指明投射方向，并标注相同的字母。
返回
三、局部视图
局部视图是将机件的某一部分向基本投影面投射所得的视图
B B
注意事项：
用带字母的箭头指明要 表达的部位和投射方向， 并注明视图名称。 局部视图的范围用波浪 线表示。当表示的局部 结构是完整的且外轮廓 封闭时，波浪线可省略。 局部视图可按基本视图 的配置形式配置，也可 按向视图的配置形式配 置。
砖
格
网
（筛网、过滤网等）
木
纵 剖 面 液 体材横 来自 面剖视图的形成及画法例2
A-A
A
A
返回
3. 画剖视图的注意事项
① 剖切平面的选择：通过机件的对称面或轴线且平 行或垂直于投影面。 ② 剖切是一种假想，其它视图仍应完整画出。 ③ 剖切面后方的可见部分要全部画出。 ④ 在剖视图上已经表达清楚的结构,在其它视图上此 部分结构的投影为虚线时,其虚线省略不画。但没 有表示清楚的结构，允许画少量虚线。 ⑤ 剖面符号：断面必须画出GB4457.5-84中所规定的 剖面符号。其中金属材料的剖面符号为与水平方向 成45°的间隔均匀的细实线。当图形中的主要轮廓 线与水平成45°时，应画成与水平方向成30°或 60°的平行线。在同一机件的零件图中，剖面线的 画法必须一致。
返回
100
当剖面为对称形时，可将剖面画在 视图的中断处。
返回
⒉ 重合断面图
⑴ 画法
画在视图之内，轮廓线用细实线绘制。当视 图中的轮廓线与断面图的图线重合时，视图中的 轮廓线仍应连续画出。
⑵ 标注方法
① 配置在剖切线上的不对称的重合断面图， 可不注名称（字母）。 ② 对称的重合断面图，可不标注。
返回
斜度不大时可斜度不大时可按小端画出按小端画出与投影面倾斜角度小于或等于与投影面倾斜角度小于或等于3030的斜面上的圆或圆弧其投影可以用圆的斜面上的圆或圆弧其投影可以用圆或圆弧代替等如左图顶面的俯视画法或圆弧代替等如左图顶面的俯视画法较小结构相贯较小结构相贯线的简化画法线的简化画法aaaaaaaa
机件表达方法
断面图的种类
1. 移出断面图 移出断面图的标注：标注内容与剖视图相同。
配置在剖切符号延长线上，可省略字母。
断面图的种类
1. 移出断面图 移出断面对称或按投影关系配置，可省略箭头。
B B－B
B
断面图的种类
1. 移出断面图 移出断面对称且配置在剖切符号延长线上，不必标注。
体倾斜表面相平行。
将倾斜部分向辅助斜 投影面进行投影。
H
将机件向不平行于任何基本投影面的平面（斜投影面）投 射而得到的视图称为斜视图。
视图
4. 斜视图
VA
H
A A
视图
4. 斜视图
画斜视图时的注意事项：
在斜视图的上方用大写的拉 丁字母标出视图的名称，在相 应的视图附近用箭头指明投射 方向，并注上同样的字母。
A－A
B－B
C－C
A
A
B
BC
C
剖视图的形成及其画法
正确
不正确
剖切面的种类
1. 单一剖切面 平行于某一基本投影面
剖切面的种类
1. 单一剖切面 不平行于任何基本投影面（斜剖）
A－A
A
A－A
用于表达与基 本投影面倾斜的 内部结构的形状。
A
B
B
B－B
采用斜剖画图 时，可按照箭头 所指的投射方向 画出斜剖视图形， 也允许将图形旋 转配置。
配置在剖切符号上的不对称重合断面，可省略字母。
断面图的种类
2. 重合断面图 对称的重合断面，可不必标注。
局部放大图
局部放大图
为便于画图及标注尺寸，将机件的部分细小结构， 用大于原图的比例画出，称为局部放大图。
局部放大图
机件常用的表达方法
假想画法
总结词
为了表示机件的某些内部结构或工作原理，采用假想的线条或形状进行绘制，不需考虑实际制造的可行性。
详细描述
假想画法是一种灵活的表达方法，它允许设计者在图纸上使用假想的线条或形状来表示机件的某些内部结构或工 作原理。这种画法不受实际制造的限制，可以自由地表达设计者的创意和思路。虽然假想画法在现实中可能无法 实现，但它有助于加深对机件结构和功能的理解，为进一步的设计和优化提供参考。
特点
斜二轴测图可以更清晰地表示物体的某些特征， 例如圆柱体和圆锥体。它通常用于表示具有特定 角度或复杂结构的物体。
应用
斜二轴测图在工程设计和制造领域中也有广泛应 用，特别是在需要详细表示某些特定角度或结构 的场合。
圆柱正等轴测图
定义
圆柱正等轴测图是一种特殊类型的正等轴测图，它特别用于表示圆 柱体的形状和结构。
05 组合画法
CHAPTER
叠加类组合
总结词
叠加类组合是通过将两个或多个简单几何体进行叠加来表达 复杂机件的结构。
详细描述
叠加类组合是组合画法中的一种，通过将简单的几何体（如 圆柱、圆锥、长方体等）进行叠加，以表达复杂机件的结构 。这种表达方法能够清晰地展示机件各个部分之间的关系和 层次，便于理解机件的整体结构和功能。
主视图
定义
机件的正前方投影所得的视图为主视图。
应用场景
用于表达机件的主要结构，如主体框架、主要部件等。
特点
主要显示机件的前后方向的结构和形状，是表达机件 结构的主要视图。
左视图
定义
从机件的左侧投影所得的视图为左视图。
应用场景
常用于表达机件的左侧结构，如侧板、侧支架 等。
特点
主要显示机件的左侧面形状和尺寸，以及与水平方向相关的结构。
工程制图常用机件的表达方法
半剖视
以对称线为界，一半 画视图，一半画剖视。
A－A
B
B
适用范围：
内、外形都需要表达， 而形状又基本对称时。
B－B
A
A
图7-12(c)
适合作半剖的机件
当机件形状接近对称，且不对称部分已另有视图表 达清楚时，也可画成半剖视图，如图7–13所示。
图7–13 近似对称机件的半剖视图
半剖视图的标注方法及省略标注的原则与全剖视图相同。 画半剖视图应注意：
(2) 错误
图7–7 剖视图上的虚线
⒌ 几种结构不同的零件的剖视
A-A
B -B
C-C
A
AB
BC
C
7.2.2 剖视图的种类 按剖切范围，剖视图可分为全剖视图、半剖视图和局
部剖视图三种。 1. 全剖视图 用剖切面完全地剖开机件所得的剖视图，称为全剖
视图。如图7–7中的主视图即为全剖视图。 当机件的外形比较简单(或外形已在其它视图上表达
A A－A
A
B
B
B－B
5）表达机件底板、凸缘上的小孔等结构
画局部剖应注意的问题： ① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线不能穿空而过，也不能超出视图的轮廓线。 ×
×
×
×
×
③ 当被剖结构为回转体时，允许将其中心线作局部剖的分界线。 ④ 在一个视图中，局部剖的数量不宜过多。
7.2.3 剖切方法 由于机件内部结构形状 多种多样，故剖切方法 也不尽相同。 1. 用单一剖切面剖切
图7-6 视图中的虚线
7.2.1 剖视图的概念 ⒈ 剖视图的形成
假想用剖切面(平面或 柱面)剖开机件，将处 在观察者与剖切面之间 的部分移去，将剩下部 分向投影面投影，所得 到的图形称为剖视图 (简称剖视)。剖视图主 要用于表达机件的内部 结构形状。
机械制图机件的各种表达法
个数
69
当机件具有若干直径相同且成规律分布 的孔，可以只画出其中一个或几个，其余 只表示其中心位置（中心线），但在图中 应注明孔的总数。
70
直径相同且成规律分布的孔的简化
71
对于机件的肋、筋、轮辐及薄壁等结构， 当剖切平面沿纵向剖切，这些结构都不画 剖面符号（剖开了但不画剖面符号），而 用粗实线将它与其邻接部分分开。
不会引起误解时，允许用直线或圆弧来 代替非圆曲线。
过渡线简 化成圆弧
77
较小的相贯线 简化成直线
78
当平面在图形中不能充分表达时，可 用平面符号表示。
79
对小结构的简化 对机件上一些较小的结构，如在一个图 形中已表示清楚，则在其他图形中可以简 化或省略。
80
对机件上斜度不大结构，如在一个图形中已 表示清楚，其他图形中可以只按小端画出。
简化画法只介绍了常用的几种，这部分内 容 较 多 ， 需 要 时 可 查 阅 有 关 标 准 （ GB/T 4458.1——2002和GB/T 4458.6——2002）。
85
86
2024/1/4
87
A
置方式配置。
适用范围
当机件具有倾 斜部分，同时 这部分内形需 表达时。
A
B
B
B－B
A－A
43
2024/1/4
44
两相交的剖切平面—旋转剖
当机件的内部结构形状 需要用几个剖切平面剖 切，且机件又具有回转 轴时，可以用两相交的 剖切平面剖开零件，假 想将其中一个绕回转轴 旋转到与另一剖切平面 平行的位置，再进行投 影。得到的剖视图称为 旋转剖。
A
B
B-B
B A
A-A
错误画法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《工程制图》教案章节名称：第10章计算机绘图授课学时：12（讲课6，上机6）教学方法：讲、练结合教学目的：了解计算机绘图的基本知识，掌握二维图形的绘图和编辑方法、文本和尺寸的标注方法，了解图形的输出方法。
能上机绘制简单的零件图。
重点：二维图形的绘图和编辑、文本和尺寸的标注难点：图形编辑和尺寸标注授课内容：第10章计算机绘图10.1 AutoCAD2004的基本知识10.1.1 AutoCAD的主要功能1 绘图功能2 图形编辑功能3 尺寸标注及文字书写功能4 辅助功能5 图形打印输出功能6 网络传输功能10.1.2 AutoCAD2004的工作界面1 AutoCAD2004的启动双击桌面上的AutoCAD2004快捷图标，如图10-1所示，即可启动AutoCAD2004。
图10-1 AutoCAD2004快捷图标2 AutoCAD2004工作界面简介AutoCAD2004的工作界面主要由标题栏、下拉菜单栏、工具栏、绘图窗口、十字光标、滚动条、命令窗口和命令行、状态行组成。
（1）标题栏标题栏在工作界面最上方，其左端显示软件的图标、名称、版本级别及当前图形文件的名称，右端按钮，可以最大化、最小化或关闭AutoCAD2004工作界面。
（2）下拉菜单栏下拉菜单栏位于标题栏的下方，主要用来提供操作AutoCAD的命令，包括File（文件）、Edit（编辑）、View（视图）、Insert（插入）、Format（格式）、Tools（工具）、Draw（绘图）、Dimension（标注）、Modify（修改）、Express（特殊）、Window（窗口）和Help（帮助）十二个菜单选项。
（3）工具栏AutoCAD2004提供了众多的工具栏，利用工具栏中的图标按钮，可以方便地实现各种命令的操作。
默认状态下，工作界面只显示了Stander（标准）、Style（样式）、Layer（图层）、Properties（对象特性）、Draw（绘图）和Modify（修改）六个工具栏。
（4）绘图窗口、十字光标、坐标系图标和滚动条绘图窗口是绘制图形的区域。
绘图窗口内有一个十字光标，随鼠标的移动而移动，它的功能是绘图和选择对象。
（5）命令窗口和命令行（6）状态栏状态栏位于工作界面的最下边，用来显示绘图状态，如当前光标位置的坐标值、绘图时是否打开了Ortho（正交）、Osnap（对象捕捉）等功能。
10.1.3 AutoCAD2004的基本操作1AutoCAD2004命令输入方式AutoCAD2004命令输入方式常用的有以下几种，分别为：（1）命令行输入（2）下拉菜单栏输入Draw →Line（3）工具栏输入Draw →（4）重复命令的输入2点的坐标输入方式常用的方法有三种：（1）用鼠标在屏幕上拾取点在绘图窗口移动十字光标到适当位置，单击鼠标左键，在屏幕上拾取一点。
（2）用键盘输入点的坐标1）输入绝对直角坐标值2）输入相对直角坐标值3）输入相对极坐标值（3）用对象捕捉模式捕捉一些特殊点在绘图时，有些点难以准确确定其坐标，如切点、圆心、垂足等，此时可利用AutoCAD 提供的对象捕捉功能，迅速准确地捕捉到对象上的特殊点，而不必输入坐标或进行计算。
1）常用的对象捕捉模式①Endpoint（端点）捕捉直线、圆弧、多义线、样条曲线等对象距光标最近的端点。
②Midpoint（中点）捕捉线段（直线段或圆弧段）的中点。
①Intersectoi n（交点）捕捉两对象（如直线、圆弧段、圆、样条曲线等）的交点。
②Center（中心点）捕捉圆、圆弧、椭圆、椭圆弧的中心点。
③Quadrant（象限点）捕捉圆、圆弧、椭圆、椭圆弧的象限点。
④Tangent（切点）捕捉与圆、圆弧、椭圆、椭圆弧及样条曲线相切的切点。
⑤Perpendicular（垂足）捕捉从一点向所选对象所作垂线的垂足。
2）对象捕捉模式的执行方法①自动捕捉方法②单点优先捕捉方法捕捉自中点外观交点中心点切点平行节点取消捕捉临时追踪端点交点延伸象限点垂足插入点最近点捕捉设置[例] 过直线AB的端点A向圆引切线AT，再由T向直线AB引垂线TP。
3 角度输入方式AutoCAD2004出现角度（Angle）提示符时，表示要求用户输入角度值。
AutoCAD的角度一般是以“度”为单位的，因此，输入时应输入角度值，如：Angle：45↓10.1.4 AutoCAD2004错误的修正1 图形的删除与恢复如果所画的图形是错误的，就必须把它从屏幕上清除掉。
删除一个图形对象，可使用Erase（删除）命令。
2 取消最近一次的操作如果在绘图过程中进行了一次误操作，如删除了不该删除的图形，则可用“Undo”命令取消这次操作。
3 终止正在执行的命令当要终止正在执行的命令，可按键盘左上角的“Esc”键。
10.1.5 AutoCAD2004图形文件管理1建立新的图形文件功能：创建一个新的图形文件，开始绘制一张新图。
（1）命令输入方法命令行：NEW下拉菜单栏：File（文件）→NEW (新建)图标工具：Standard（标准）→（2）操作步骤命令输入以后，将弹出选择样板对话框。
此时单击打开或取消，就会建立一个新的绘图文件，文件名将显示在标题栏上。
2 打开已有的图形文件功能：打开已经存在的图形文件，进行编辑和继续绘图。
3 保存现有的图形文件功能：将现有的图形文件存盘，以备后用。
10.1.6 退出AutoCAD2004退出AutoCAD2004的方法有四种。
1使用“”退出AutoCAD20042 使用快捷键退出AutoCAD2004按Ctrl+Q快捷键，可以退出AutoCAD2004。
3 使用下拉菜单退出AutoCAD2004单击File →Exit菜单，可以退出AutoCAD2004。
4 使用QUIT退出AutoCAD2004Command: QUIT↓可以退出AutoCAD2004。
10.2 AutoCAD2004二维绘图10.2.1 绘图环境设置用AutoCAD绘图，首先要进行环境设置。
环境设置包括绘图界限、绘图单位、图层及图层特性等的设置。
1 绘图界限的设置LIMITS命令功能：该命令用来设置绘图界限（图纸幅面）。
（1）命令输入方式命令行：LIMITS下拉菜单栏：Format（格式）→Drawing Limits（图形界限）2 绘图单位的设置UNITS命令功能：该命令用来设置绘图的长度单位、角度单位及单位的格式和精度。
（1）命令输入方式命令行：UNITS下拉菜单栏：Format（格式）→Units（单位）图10-14 Drawing Units（绘图单位）对话框3 图层及图层特性的设置（1）图层的概念图层相当于没有厚度的透明纸，不同的线型画在不同的图层上，将各图层重叠在一起就形成一幅完整的图纸。
（2）图层的特性（3）图层的建立与设置（LAYER）命令1）命令输入方式命令行：LAYER下拉菜单栏：Format（格式）→Layer（图层）工具栏：“Layer（图层）”→2）命令操作步骤Command: LAYER↓输入命令后，弹出Layer properties Manager（图层特性管理器）对话框，如图10-16所示。
通过该对话框，可以实现对图层的设置。
设置图层的具体操作如下：①建立新图层单击Layer properties Manager（图层特性管理器）对话框中“New（新建）”按钮，就会建立一个名为“Layer1”的新图层，用户可以根据需要更改图层的名字，单击“Layer1”，在文本框中输入图层名即可。
②设置颜色在Layer properties Manager对话框的列表中单击Color（颜色）列的White（白色），屏幕将弹出选择Select Color对话框。
选取所需的颜色即可完成设置。
③线型设置在Layer properties Manager对话框的图层列表中单击Linetype（线型）列的Continuous （实线型），打开Select Linetype（选择线型）对话框。
④设置线宽线宽是指在图层上绘图时所使用的线型的宽度。
在绘图过程中，用户需根据《机械制图》国家标准的要求对线型进行线宽设置，若不设置，系统将默认所有新建图层的线宽为0.25。
在Layer properties Manager对话框的图层列表中单击Lineweight（线宽）列的Default （默认），打开Lineweight（线宽）对话框。
选择所需的线宽，单击OK按钮即可。
⑤设置线型比例如果线型的显示效果不理想，可以通过线型比例（LTSCALE）命令来进行调整，具体操作方法如下：Command: LTSCALE↓Enter new linetype scale factor<1.0000>：（输入显示比例）↓也可以用下面的方法设置线型比例：在屏幕上选取要设置线型比例的对象，并单击鼠标右键，弹出Properties（对象特性）对话框。
⑥切换当前层用户在屏幕上绘制的图形对象，被系统指定画在当前层上，并拥有当前层各种信息设置，因此，用户在绘图时，应随时进行当前层的切换。
10.2.2 常用绘图命令构造线正多边形圆弧云线椭圆插入块点面域直线段多义线矩形圆样条曲线椭圆弧创建块图案填充文字1 绘制直线段（LINE）命令1）命令输入方式命令行：LINE下拉菜单栏：Draw（绘图）→Line（直线段）工具栏：“Draw”→2）命令操作步骤2 绘制圆（CIRCLE）命令1）命令输入方式命令行：CIRCLE下拉菜单栏：Draw（绘图）→Circle（圆）工具栏：“Draw”→2）命令操作步骤[例绘制半径为10的圆，分别与已知直线AB及圆心为O1的圆相切。
3 绘制圆弧（ARC）命令1）命令输入方式命令行：ARC下拉菜单栏：Draw（绘图）→Arc（圆弧）工具栏：“绘图”→2）命令操作步骤注：AutoCAD绘制圆弧，当角度或弦长为正值时，逆时针画弧；角度或弦长为负值时，顺时针画弧。
4 绘制矩形（RECTANG）命令1）命令输入方式命令行：RECTANG下拉菜单栏：Draw（绘图）→Rectang（矩形）工具栏：“绘图”→2）命令操作步骤5 绘制正多边形（POLYGON）命令1）命令输入方式命令行：POLYGON下拉菜单栏：Draw（绘图）→Polygon（正多边形）工具栏：“绘图”→2）命令操作步骤6 绘制样条曲线（SPLINE）命令1）命令输入方式命令行：SPLINE下拉菜单栏：Draw（绘图）→Spline（样条曲线）工具栏：“绘图”→2）命令操作步骤10.3平面图形的编辑平面图形编辑是指对所画图形进行修改、移动、复制、删除等操作，通过编辑操作，可以简化绘图过程，提高绘图效率和质量。
常用的修改对象的方法有：（1）利用键盘输入各种编辑命令。
