水电图纸图例大全

合集下载

水电图例

2、电力及照明设备的标注格式：设备编号设备型号设备功率
3、开关及熔断器的标注格式：设备编号设备型号整定电流额定电流
4、照明灯具的标注格式：
a 灯具数量
b 灯具型号
c 每盏灯具内的灯泡（灯管）数量
d 每个灯泡（灯管）的功率
2.5 表示导线的截面为2.5mm2
PE2.5 表示1根接零保护线，截面为2.5mm2
dg20 表示穿管为直径为20mm的钢管
QA 表示线路沿墙敷设、暗埋
照明电器的表示方法
照明电器由光源和灯具组成。
1、光源的类型及代号
光源的类型拼音代号英文代号
照明灯具标注方法
灯具吸顶安装标注方法：
a--灯数 b--型号或编号
c--每盏照明灯具的灯泡个数 d--灯泡容量，W
e--灯泡安装高度 m f--安装方式
L--光源种类，白炽灯或荧光灯
三、室内配电线路的表示方法
1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。
WC；沿天棚或顶板面敷设：CE；暗敷设在屋面或顶板内：
CC；吊顶内敷设：SCE；地板或地面下敷设：
F；PR 塑料线槽敷设；PC 硬制塑料管敷设；
FPC 半硬制塑料管敷设；SC 薄电线管敷设；
RC 水煤气管敷设；MR 封闭式金属线槽敷设；
CT 电线桥架或托盘敷设；K 瓷瓶或拄式绝缘子敷设；
4.布电线结构简单，除上面三点，有的还有护套，
护套材料为聚氯乙烯也用字母“V”表示；
护套材料为橡胶就用字母“X”表示。

水电图纸图例大全

水电图纸图例大全 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】（水电施工视频教程全套）这套视频分图纸篇，预埋篇，安装篇一共四十多个视频！从一个新手到水电师傅级别！是目前水电行业首套施工视频教程！目前水电分包大家都知道的有：打槽—桥架——二次配管等等！什么专业打槽的施工队越来越多！那他们赚钱不赚钱当然大家心里明白！第二：桥架，桥架外包确实赚！工地大部分桥架都是直的！如果弯度多的价格不合我们可以不包不是吗！把桥架弯学会做了在需要桥架师傅的工地上非常吃香！第三二次配管，很多工地都把二次配管分出去！槽分出去了！二次配管当然也会分出去！那又出现很多包二次配管的！还有很多很多包安装的！学会这些都饿不死吧！而水电施工视频教程全套：整套视频全部都详细讲很清楚！无论你在工地上带班也好！分包老板也好！要是你自己带领。

自己干活！那么你必然施工前要会看图纸！有人认为我在这个工地预埋！基本管子走法我记住了！图纸看不看无所谓！那如果你到了下一个工地！给你图纸！还是不会看！图纸也分很多！只会看平面图！那你不全面！只能布管！图纸要结合系统图！施工操作说明！系统图等图纸看！学会看图纸！而你又有基本的施工功底！你不敢外包吗？现在只需65！限量售后免费更新首先上图，图纸是施工的灵魂，在现代施工中不会看图纸是不行的。

施工中常用的是蓝图，如图所示下图所示，有多少人知道图纸中某些符号代表这什么呢？看图纸该怎么去看呢大家有没有看到图中中标有多少跟线！在这里给大家的答案是有的！你们可以看到图中画斜杆标出来一个：2字的大家看到没有！那就代表多少根线。

图纸中代表2跟。

而那套视频详细地介绍了看图中！每个图中的小标识都讲得明明白白！让大家学会看图纸！看图纸施工！不要以为图中的标出来的东西没有！其实每个都有它表达的用处！而视频教程就带领大家从预埋到安装！让你不必在工地上混日子！学了几年才学到个皮毛！工资永远都是那么低！匆匆几年！青春浪费！工资不高吧！天天有被叼吗学不到东西吗还在混日子吗每天都累死累活羡慕别人工资高吗感觉学习不到东西吗来吧！这套教程来了！水电行业首套水电施工视频教程全套。

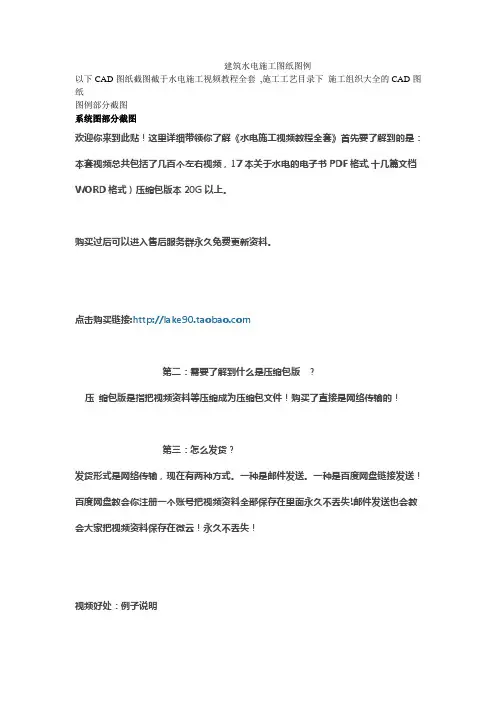

建筑水电施工图纸图例

建筑水电施工图纸图例以下CAD图纸截图截于水电施工视频教程全套,施工工艺目录下施工组织大全的CAD图纸图例部分截图系统图部分截图欢迎你来到此贴！这里详细带领你了解《水电施工视频教程全套》首先要了解到的是：本套视频总共包括了几百个左右视频，17本关于水电的电子书PDF格式,十几篇文档WORD格式）压缩包版本20G以上。

购买过后可以进入售后服务群永久免费更新资料。

点击购买链接:第二：需要了解到什么是压缩包版？压缩包版是指把视频资料等压缩成为压缩包文件！购买了直接是网络传输的！第三：怎么发货？发货形式是网络传输，现在有两种方式。

一种是邮件发送。

一种是百度网盘链接发送！百度网盘教会你注册一个账号把视频资料全部保存在里面永久不丢失!邮件发送也会教会大家把视频资料保存在微云！永久不丢失！视频好处：例子说明工资不高吧！天天有被叼吗?学不到东西吗？还在混日子吗？？每天都累死累活羡慕别人工资高吗？感觉学习不到东西吗？来吧!这套教程来了！水电行业首套水电施工视频教程全套。

你做过安装，没做过预埋？做过预埋？没做过安装？不懂电路原理图？来吧!这幅图是双控开关的接线图！实际中放线是怎么放的？？?有人来回答吗?可以把左右看出是PVC管！。

而再图纸中画开关处没有没有标出多少跟线？？？？下图给大家解答颜色分开！黄绿红！左边红色作为电源线进入开关，右边红色线出来接灯，叫做控制线上面有问大家有没有看到图中中标有多少跟线！在这里给大家的答案是有的！你们可以看到图中画斜杆标出来一个：2字的大家看到没有！在代表多少根线。

而那套视频详细地介绍了看图中！每个图中的小标识都讲得明明白白！让大家学会看图纸!看图纸施工!不要以为图中的标出来的东西没有！其实每个都有它表达的用处！而视频教程就带领大家从预埋到安装!让你不必在工地上混日子！学了几年才学到个皮毛！工资永远都是那么低！匆匆几年！青春浪费!那套视频目录大家都看见了！而这套视频的配套送的资料是十七本水电施工电子书和十几篇文档!电子书目录:第一本：水电电气施工员手册pdf第二本：水电给排水卫生设备安装图集pdf第三本：水电给水排水标准图集 pdf第四本：水电安装工程施工员手册pdf第五本：弱电之从零开始学弱电电工技术pdf第六本:电工电气线路与设备故障检修600例pdf第七本：电力、电气、继电保护电工专业资料pdf第八本：水电施工电气简图用图形符号使用手册。

水电图纸图例大全，电气、弱电、给排水常用图例

⽔电图纸图例⼤全，电⽓、弱电、给排⽔常⽤图例电⼯学习⽹：关注电⼯学习⽹官⽅微信公众号“电⼯电⽓学习”，收获更多经验知识。

建筑⽔电学看图例，必须先知道图纸⾥各种样式符号的名称，我们通常称之为：图例。

图例通常设计在【设计总说明】，也有部分图纸图例设计在平⾯图旁。

建筑⽔电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。

图例⾥，包括了各种⽔与电在平⾯图的设计样式，如：开关插座、龙头地漏等。

还有图例相对应的安装⾼度尺⼨，⽐如开关插座的安装⾼度等，都可以在图例表⾥找到。

下⾯就给⼤家列出最常⽤的⽔电图纸图例：电⽓图例：建筑电⽓图例建筑电⽓图例中，插座的分类⼀般⽤字母来代替，⽐如普通插座旁多了⼀个字母R，则⽤来表⽰热⽔器插座。

上图中，左边图例，右边为相对应的安装⾼度。

在我微信公众号【电⼯电⽓学习】⾥，很多都是从事家装⽔电的，上⾯的开关插座⾼度，都可以借鉴使⽤。

弱电图例弱电图例给排⽔图例给排⽔图例常⽤字母符号⼤全电⽓图纸中那些管线及敷设符号名称符号解释⼀、电线穿线管⼀般有PVC PVC管SC焊接钢管KBG扣压式镀锌薄壁电线管JDG紧定式镀锌薄壁电线管⼆、电⽓设计施⼯图中常⽤线路敷设⽅式SR沿钢线槽敷设BE沿屋架或跨屋架敷设CLE沿柱或跨柱敷设WE沿墙⾯敷设CE沿天棚⾯或顶棚⾯敷设ACE在能进⼊⼈的吊顶内敷设BC暗敷设在梁内CLC暗敷设在柱内WC暗敷设在墙内CC暗敷设在顶棚内ACC暗敷设在不能进⼊的顶棚内FC暗敷设在地⾯内SCE吊顶内敷设,要穿⾦属管三、导线穿管表⽰SC焊接钢管MT电线管PC-PVC塑料硬管FPC阻燃塑料硬管CT桥架MR⾦属线槽M钢索CP⾦属软管PR塑料线槽RC镀锌钢管四、导线敷设⽅式的表⽰DB直埋TC电缆沟BC暗敷在梁内CLC暗敷在柱内WC暗敷在墙内CE沿天棚顶敷设CC暗敷在天棚顶内SCE吊顶内敷设F地板及地坪下SR沿钢索BE沿屋架，梁WE沿墙明敷五、灯具安装⽅式的表⽰CS链吊DS管吊W墙壁安装C吸顶R嵌⼊S⽀架CL柱上SR沿钢线槽BE沿屋架或跨屋架CLE沿柱或跨柱SC穿焊接钢管敷设MT穿电线管敷设PC穿硬塑料管敷设FPC穿阻燃半硬聚氯⼄烯管敷设CT电缆桥架敷设MR⾦属线槽敷设PR塑料线槽敷设M⽤钢索敷设KPC穿聚氯⼄烯塑料波纹电线管敷设CP穿⾦属软管敷设DB直接埋设TC电缆沟敷设六、导线敷设部位的标注AB沿或跨梁（屋架）敷设BC暗敷在梁内AC沿或跨柱敷设CLC暗敷设在柱内WS沿墙⾯敷设WC暗敷设在墙内CE沿天棚或顶板⾯敷设CC暗敷设在屋⾯或顶板内SCE吊顶内敷设FC地板或地⾯下敷设。

电气、弱电、给排水常用图例

电气图例：
I I 1 丿，G<1「| 骂合而线配线哿机相
I -�: ？仁厂��f__O__J I 综合而钱楼层配钱架D I
飞_)
I－＇－HD ｀I
居配纠箱
心
II—TO『一I
I 网络插崖
:)
u亡
lI1．T ．p I
I 皂话捕怪 j
-12勹多榄光纤
7
2飞多牍光纤
8
I 髓五:非屏氪7;:勾线. I
楼；昙杠气飞盒了同厮咀，开材罕汁啡f=1;外机」
,;甘罕，对讲巨力机1
I
线路睹敷部位代号
I
LA
暗设在梁内
ZA
暗设在柱内
纵
暗设在堵内
PA
暗设在屋面内或顶棚内
DA
暗设在地面或地板内
PNA
暗设在不能进入的吊顶户
D -L -c -B -R -BR
I
照明灯具安装方式代号吸顶式链吊式管吊式壁装式嵌入式
墙篮内安装配电线路的标注方法
辜予回路编号
b表示导线型号
c表示导线根数
色一一b (cX d)e一
-f
凉示导线截酉 e表示敷设方式及穿管管径
f表示敷设部位
衷示颁导线
表沁根导线
I 已！
表示点导线照明灯具标汪方法
灯数
b
型号哉编号
C
每盏照明灯具虳灯泡个数
d
灯泡容量，W
e
灯泡安装高度，m
f
安装方式
L
光源种类．臼炾订或荧光灯
＿＿一有线庉礼部分
'1
，-、气— -I,
有钱电视前沿设奇机杠设
2
7 3
厂，冲

水电图纸符号图表图例说明解释

SC:钢管PC：PVC聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS：沿墙明敷设CC：沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV：电视线PE:接地（黄绿相兼)PEN:接零（蓝色)3项线(火线)：A项（黄) B项（绿）C项（红）KV:（电压）千伏BV：散线MEB:总等电位LEB：局部等电位线路敷设方式代号PVC-—用阻燃塑料管敷设DGL——用电工钢管敷设VXG-—用塑制线槽敷设GXG——用金属线槽敷设KRG—-用可挠型塑制管敷设⑦线路明敷部位代号LM-沿屋架或屋架下弦敷设ZM--沿柱敷设QM—-沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA-暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—-暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L--链吊式G———管吊式B——壁装式R——-嵌入式BR—-—墙壁内安装（4）设备标注方法’⑦配电线路的标注方法a——b（c×d）e-—f其中：a-—回路编号b--导线型号c--导线根数d-—导线截面e--敷设方式及穿管管径f-—敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中:a--灯数b—-型号或编号c——每盏照明灯具的灯泡个数d——灯泡容量，We--灯泡安装高度，mf——安装方式L-—光源种类，白炽灯或荧光灯水电安装符号pc:硬质塑料管ct:电缆桥架cp:金属软管SR:钢线槽RC：水煤气管导线敷设部位:CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC:沿现浇板内暗敷设CE:沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC:暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC: 暗敷设在地面内SCE：吊顶内敷设，要穿金属管一，导线穿管表示MT—电线管PC—PVC塑料硬管FPC—阻燃塑料硬管CT-桥架MR—金属线槽M-钢索CP—金属软管PR—塑料线槽RC—镀锌钢管二，导线敷设方式的表示DB—直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC—暗敷在天棚顶内SCE—吊顶内敷设F-地板及地坪下SR—沿钢索BE—沿屋架,梁WE-沿墙明敷三，灯具安装方式的表示CS—链吊DS-管吊W—墙壁安装C-吸顶R—嵌入S-支架CL—柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设:CT金属线槽敷设：MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设:CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁(屋架）敷设：AB暗敷在梁内:BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内：CC吊顶内敷设:SCE地板或地面下敷设：FC赞同线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE:在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注:穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设:AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设:SCE地板或地面下敷设：F另外，JDG—-紧定式电线管，KBG—-扣压式电线管一，导线穿管表示MT—电线管PC-PVC塑料硬管FPC—阻燃塑料硬管CT—桥架MR—金属线槽M—钢索CP—金属软管PR—塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB—直埋TC—电缆沟BC—暗敷在梁内CLC—暗敷在柱内WC—暗敷在墙内CE—沿天棚顶敷设CC—暗敷在天棚顶内SCE—吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS—链吊DS-管吊W-墙壁安装C—吸顶R—嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设:PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁(屋架)敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内:CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内:CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0。
