第四节金属的电化学腐蚀与防护
金属的电化学腐蚀与防护教学设计高二化学人教版选修4
第四章第四节金属的电化学腐蚀与防护一．教材分析本课时讲授选修4第四章第四节《金属的电化学腐蚀与防护》，本节的主要内容有三个方面：一、揭示金属腐蚀的严重危害；二、金属腐蚀的原因；三、金属防护。
鉴于金属的电化学腐蚀比化学腐蚀更为普遍也更为严重，本课以最常见的钢铁锈蚀为例，剖析了金属的两种电化学腐蚀过程——吸氧腐蚀和析氢腐蚀，且重点介绍了金属的两种电化学腐蚀方法——牺牲阳极的阴极保护法和外加电流的阴极保护法。
本课内容较为简单，联系原电池以及电解池部分内容来解决问题。
在教学上，一方面是要让学生了解金属发生腐蚀的原因及现代防腐措施，同时还要让学生知道：防止金属腐蚀，任重道远！二．学情分析本课时重点在于三个探究性实验，学生在知识上存在的问题不大，主要是实验操作和动手能力的极度缺乏，会给这节课带来一些难点。
大部分学生思考问题的深度不够，可能会导致教学过程中某些关键点的导出困难。
三．教学大纲及考试说明教学大纲：金属的电化学腐蚀与防护-知道"是什么"。
能够根据所学知识的要点识别有关材料考试大纲：理解金属发生电化学腐蚀的原因、金属腐蚀的危害、防止金属腐蚀的措施。
四．教学目标1.知识与技能知道金属腐蚀的两种类型能够解释金属发生电化学腐蚀的原因了解防止金属腐蚀的具体方法2.过程与方法学会从视频材料以及教材中获取关键信息学会通过实验从微观上来研究宏观现象通过探究学习，训练学生的定性实验能力，培养学生的定量实验思维3.情感态度与价值观认识到金属腐蚀的严重危害通过探究活动，发展学生的合作探究能力，学会合作学习与交流通过实验这一科学研究方法，培养学生实事求是的科学精神和态度五．教学重难点重点：金属的电化学腐蚀及金属的电化学防护难点：金属发生吸氧腐蚀的电化学原理六．课时安排 1课时七．教学方法：1、本节教学在整体设计上应以色彩鲜明的图像和现象明显的实验作为重要的辅助手段，以强化学生的直观感受，有利于学生加深对相关知识的理解。
高中化学 第四章 第四节 金属的电化学腐蚀与防护教案 新人教版必修4-新人教版高中必修4化学教案
金属的电化学腐蚀与防护1.了解金属腐蚀及其危害。
2．能理解金属电化学腐蚀的原因，能正确书写析氢腐蚀和吸氧腐蚀的电极反应式和总反应式。
3．了解金属防护方法，特别是金属的电化学防护。
1．金属的电化学腐蚀(1)金属腐蚀：金属与周围的气体或液体物质发生氧化还原反应而引起损耗的现象。
(2)化学腐蚀：金属与接触到的干燥气体(如O2、Cl2、SO2等)或非电解质液体(如石油)等直接发生化学反应而引起的腐蚀。
(3)金属的电化学腐蚀①定义：不纯的金属与电解质溶液接触时，会发生原电池反应，比较活泼的金属失去电子而被氧化。
如钢铁在潮湿的空气中生锈。
②类型a．析氢腐蚀(酸性较强的溶液)负极：Fe－2e－===Fe2＋，正极：2H＋＋2e－===H2↑，总方程式：Fe＋2H＋===Fe2＋＋H2↑。
b．吸氧腐蚀(碱性、中性或弱酸性溶液)负极：Fe－2e－===Fe2＋，正极：O2＋4e－＋2H2O===4OH－，总方程式：2Fe＋O2＋2H2O===2Fe(OH)2。
Fe(OH)2继续与空气中的氧气作用：4Fe(OH)2＋O2＋2H2O===4Fe(OH)3。
铁锈的主要成分是 Fe2O3·x H2O，不能(填“能”或“不能”)阻止钢铁继续被腐蚀。
2．金属的电化学防护(1)牺牲阳极阴极保护法在被保护的钢铁设备上装上比铁活泼的镁合金或锌块，它们作为原电池的负极(或阳极)钢铁设备作为正极(或阴极)被保护下来。
(2)外加电流的阴极保护法将被保护的钢铁设备作为阴极，用惰性电极作辅助阳极，在外加直流电源的作用下使阴极得到保护。
[新知探究]钢铁吸氧腐蚀和析氢腐蚀的比较分类析氢腐蚀吸氧腐蚀形成条件水膜酸性较强水膜酸性极弱或呈中性电极反应负极Fe－2e－===Fe2＋2Fe－4e－===2Fe2＋正极2H＋＋2e－===H2↑2H2O＋O2＋4e－===4OH－总反应Fe＋2H＋===Fe2＋＋H2↑2Fe＋O2＋2H2O===2Fe(OH)2，4Fe(OH)2＋O2＋2H2O===4Fe(OH)3腐蚀速度一般较快一般较慢相互关系析氢腐蚀和吸氧腐蚀同时发生，金属的腐蚀以吸氧腐蚀为主，吸氧腐蚀比析氢腐蚀普遍[名师点拨]金属腐蚀快慢的判断方法(1)在同一电解质溶液中：电解原理引起的腐蚀>原电池原理引起的腐蚀>化学腐蚀>有防护措施的腐蚀。
第四节金属的电化学腐蚀与防护(新授)
第四章 电化学基础
课后达标检测
栏目 导引
第四章 电化学基础
本部分内容讲解结束
按ESC键退出全屏播放
栏目 导引
栏目 导引
第四章 电化学基础
2．改变金属的内部结构，如制成合金、不锈钢等。 3．加防护层，如在金属表面喷油漆、涂油脂、电镀、喷镀或表 面钝化等方法。
栏目 导引
第四章 电化学基础
1．正误判断：正确的打“√”，错误的打“×”，并阐释错 因或列举反例。
语句描述
阐释错因或列举 正误
反例
(1)轮船的船壳水线以下常装有一些
栏目 导引
第四章 电化学基础
答案：(1)Fe－2e－===Fe2＋ (2)O2＋4e－＋2H2O===4OH－ (3)2Fe＋O2＋2H2O===2Fe(OH)2 (4)4Fe(OH)2＋O2＋2H2O===4Fe(OH)3 (5)2Fe(OH)3===Fe2O3·xH2O＋(3－x)H2O
栏目 导引
第四章 电化学基础
题组一 金属腐蚀的理解和判断 1．下列关于金属腐蚀的说法正确的是( ) A．金属在潮湿空气中腐蚀的实质是 M＋nH2O===M(OH)n ＋n2H2↑ B．金属化学腐蚀的实质是 M－ne－===Mn＋，电子直接转移 给氧化剂 C．金属的化学腐蚀必须在酸性条件下进行 D．在潮湿的环境中，金属的电化学腐蚀一定是析氢腐蚀
栏目 导引
第四章 电化学基础
学习小结 1.钢铁在酸性环境中主要发生析氢腐蚀，放出氢气。 2．钢铁在中性或弱酸性环境中主要发生吸氧腐蚀，最终生成 铁锈的主要成分是 Fe2O3·xH2O。 3．钢铁吸氧腐蚀的正极发生的电极反应为 2H2O＋O2＋4e－ ===4OH－。 4.金属电化学防护的方法有牺牲阳极的阴极保护法和外加电 流的阴极保护法。 5．金属腐蚀快慢的规律 电解原理引起的腐蚀>原电池原理引起的腐蚀>化学腐蚀>有 保护措施的腐蚀。
化学选修四4-4金属的电化学腐蚀与防护
(2)铁锅锈蚀的电极反应方程式为：
负极 2Fe- 4e- =2Fe2+ ，正极2H2O+O2+4e-=4OH-。 正、负极电极反应的产物会继续发生反应，反应的离
子方程式或化学方程式为
2Fe＋O2＋2H2O＝2Fe(OH)2、 4Fe(OH)2＋O2＋2H2O＝
4Fe(OH)3
2Fe(OH)3＝Fe2O3·xH2O＋(x－3)H2O
电化 学
防护
应用
牺牲阳极的 阴极保护法
一些钢铁设备如锅炉 内壁、船体外壳等装
上镁合金或锌片
外加电流的 阴极保护法
土壤、海水及水中的 金属设备
实例
示意 图
●案例精析
【例1】关于金属腐蚀的叙述中，正确的是( C )
A．金属被腐蚀的本质是M＋nH2O＝M(OH)n＋ n/2H2↑
B．马口铁(锡铁)镀层破损后被腐蚀时，首先是 镀层被氧化
以下现象与电化学腐蚀无关的是 ( D ) A．黄铜(铜锌合金)制作的铜锣不易产生铜绿 B．生铁比纯铁芯(几乎是纯铁)容易生锈 C．铁质器件附有铜质配件，在接触处易生铁
锈
D．银质奖牌(纯银制成)久置后表面变暗
以下现象与电化学腐蚀无关的是( D ) A．镀锡铁器比镀锌铁器表面破损时更易被腐
蚀
B．生铁比纯铁容易生锈 C．镶有相邻的银牙和金牙容易引起头痛 D．输送氯气的钢管易被氯气腐蚀
(2)钢铁吸氧腐蚀的原理：
在潮湿的空气中，钢铁表面溶解有氧气，它与钢 铁中的碳和铁形成了原电池。这些微小的原电池 遍布钢铁表面。
负极(Fe)：2Fe－4e－＝2Fe2＋(氧化反应)
正极(C)：2H2O＋O2＋4e－＝4OH－(还原反应) 总反应：2Fe＋O2＋2H2O＝2Fe(OH)2 Fe(OH)2继续与空气中的O2作用，生成Fe(OH)3， 再生成铁锈。

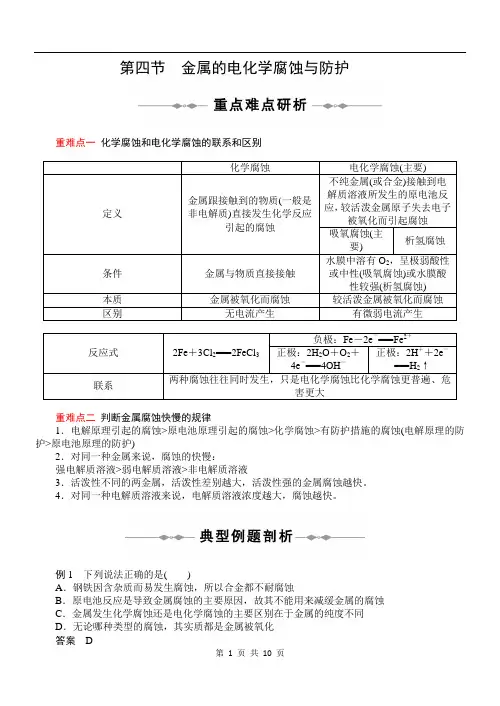

精讲精析 第四章_第4节_金属的电化学腐蚀与防护
第四节 金属的电化学腐蚀与防护重难点一 化学腐蚀和电化学腐蚀的联系和区别重难点二 判断金属腐蚀快慢的规律1．电解原理引起的腐蚀>原电池原理引起的腐蚀>化学腐蚀>有防护措施的腐蚀(电解原理的防护>原电池原理的防护)2．对同一种金属来说，腐蚀的快慢：强电解质溶液>弱电解质溶液>非电解质溶液3．活泼性不同的两金属，活泼性差别越大，活泼性强的金属腐蚀越快。
4．对同一种电解质溶液来说，电解质溶液浓度越大，腐蚀越快。
例1 下列说法正确的是( )A ．钢铁因含杂质而易发生腐蚀，所以合金都不耐腐蚀B ．原电池反应是导致金属腐蚀的主要原因，故其不能用来减缓金属的腐蚀C ．金属发生化学腐蚀还是电化学腐蚀的主要区别在于金属的纯度不同D ．无论哪种类型的腐蚀，其实质都是金属被氧化解析金属通过改变内部结构制成合金可耐腐蚀，A错误；牺牲阳极的阴极保护法是利用原电池反应保护金属制品，B错误；决定金属腐蚀类型的因素是周围的环境，C错误。
例2下图中，铁腐蚀由快到慢的顺序为(电解质溶液为水)__________。
答案⑤>④>①>②>③>⑥解析首先判断各装置所形成的是原电池还是电解池，然后根据金属Fe腐蚀的实质再结合电化学原理和金属的电化学保护法分析腐蚀的快慢。
①中由于水中溶解了氧气，铁与杂质碳会形成原电池，发生电化学腐蚀；②中铁在油中，氧气难以溶解，无电解质溶液，不能形成原电池；③、④都形成原电池，但③中铁为正极，受到保护；④中铁为负极，被氧化；⑤、⑥都形成了电解池；⑤中铁与电源的正极相连，作阳极，氧化速率加快；⑥中铁与电源的负极相连，作阴极，受到保护。
所以铁腐蚀由快到慢的顺序为⑤>④>①>②>③>⑥。
例3钢铁很容易生锈而被腐蚀，每年因腐蚀而损失的钢材占世界钢铁年产量的四分之一。
(1)钢铁腐蚀主要是吸氧腐蚀，该腐蚀过程中的电极反应式为：正极：__________________________________________________________________，负极：__________________________________________________________________。
金属的电化学腐蚀与防护
防腐措施由好到坏的顺序如下：
外接电源的阴极保护法＞牺牲阳极的阴极保护 法＞有一般防腐条件保护＞无防腐条件
①电化学保护法，即将金属作为原电池的 正极或电解池的阴极而受到保护。 ②在金属表面覆盖保护层。 ③改变金属内部的组成结构，制成合金。
自行车的金属部件采用了什么样的防护措施?
镀铬
烤蓝 烤漆
涂机油
涂凡士林
镀锌
4.下列各情况，在其中Fe片腐蚀由快到慢的顺序是：
。
(5)>(2)>(1)>(3)>(4)
在同一电解质溶液中，金属腐蚀的快慢：
第四章 电化学基础
第四节 金属的电化学腐蚀与防护
金属的腐蚀在生活中非常普遍
钢铁生锈
中国航天工业总公司第三十一研究所近日公布了一组数据：
全球每一分钟就有1吨钢腐蚀成铁锈. 全球每年钢铁腐蚀的经济损失约100000亿美元， 我国钢铁腐蚀经济损失高达2800亿人民币.
一、金属的腐蚀 1、什么是金属腐蚀？ 指金属或合金与周围接触到的气体或液体进 行化学反应而腐蚀损耗的过程。
二、金属的防护 1、原理 防止金属失电子 2、电化学防护
⑴ 牺牲阳极保护法 形成原电池 反应时，让 被保护金属 做正极，活 泼金属做负 极。
⑵.外加电流的阴极保护法 将被保护金 属作为电解池 的阴极，另一 导电物质作为 阳极，在外加 直流电的作用 下使阴极得到 保护。
辅助阳极 （石墨）
3.金属的常见防护方法 ⑴.在金属表面覆盖保护层。
Fe-2e-=Fe2+ 2H++2e-=H2
2H++Fe=Fe2++H
44金属的电化学腐蚀与防护PPT课件
D. 全部
3.为保护地下钢管不被腐蚀，可采用的方法是( AD )
A、与直流电源负极相连接
B、与直流电源的正极相连接
C、与铜板相连接 D、与锌板相连接
4.下列说法正确的是
（ CD ）
A．钢铁因含杂质而容易发生电化腐蚀，所以合
金都不耐腐蚀
B．原电池反应是导致金属腐蚀的主要原因，故
不能用来减缓金属的腐蚀
2020/11/11
[交流研讨]
你知道自行车的金属部件采用了什么样的防护措施吗?
烤漆
镀铬
烤蓝
2020/11/11
涂机油
涂凡士林
镀锌
金属常用防腐蚀方法的比较
方法
防腐效果
价格
镀塑 涂油漆
镀锡 镀铬 镀锌 使用不锈钢 铁器烤蓝
2020/11/11
差
一般 好 好
很好 很好
好
便宜
便宜 中等 昂贵 中等 昂贵 中等
2020/11/11
健身器材刷油漆以防锈
2020/11/11
衣架和电线的外面 包上一层塑料层 2020/11/11
某些工具的“机械转动部位”选用 油脂来防锈，为什么不能用油漆
2020/11/11
自行车的钢圈和车铃是在钢上镀上 一层202既0/11/11耐腐蚀又耐磨的Cr
三、金属的防护
(1) 改善金属的内部组织结构 (内因) ——制成合金（不锈钢）
2020/11/11
钢铁的析氢腐蚀示意图 钢铁的吸氧腐蚀示意图
钢铁在潮湿的空气中发生的电化学腐蚀的原理：
负极（Fe）： Fe—2e— = Fe2+
正极（C）： 2H++2e— = H2↑
金属的电化学腐蚀与防护教案示范三篇
金属的电化学腐蚀与防护教案示范三篇金属的电化学腐蚀与防护教案1教材分析：本节课程是高中化学的第四章第四节，着重介绍了金属的电化学腐蚀和防护的基础概念、原理和方法。
教材主要内容包括金属腐蚀的原因、腐蚀过程和类型，腐蚀的防护措施，以及防护材料的种类和应用。
教学目标：1. 理解金属腐蚀的原理和分类，知道何种因素引起腐蚀。
2. 了解金属腐蚀的过程，掌握腐蚀程度的判断方法。
3. 掌握金属的防腐方法，包括阳极保护、阴极保护、涂层保护等。
4. 了解防腐材料的种类和特点，学会正确使用防腐涂料。
5. 培养学生创新思维和探究精神，鼓励学生从职业方向出发，对未来进行规划和预测。
教学重点：1. 腐蚀的种类和原理；2. 防腐的措施和方法；3. 金属腐蚀评价和防腐涂料选用的标准。
教学难点：1. 腐蚀的电化学原理，包括阳极、阴极和电解质的反应过程。
2. 不同金属在不同环境下腐蚀的机理及防止腐蚀的方法；3. 防腐涂料的选用，涂层的厚度和附着力的衡量方法。
学情分析：本节课程是高中化学中的选修内容，通常在年级较高，化学基础知识相对扎实的学生中教授。
学生应该已经在前面的章节中学习了电化学的基础知识，如电极反应等，有一定的认知基础。
但对于电解质的种类、腐蚀机制等知识掌握不深刻。
部分学生可能没有接触过防腐涂料及防腐涂料的应用，在实验操作上可能需要师生合作互动。
教学策略：1. 采用启发式教学法，引导学生通过实验和讨论理解腐蚀的机理和防护原理。
2. 通过引导学生进行实际问题分析，提高学生独立思考和判断能力。
3. 通过研究具体的防腐实践案例，引导学生理解和掌握防腐的科学方法和实用技术。
4. 通过实验和模拟仿真，激发学生的探索精神和创新意识。
5. 课后安排相关的实验练习以及习题训练，巩固学生所学知识和应用能力。
教学方法：1. 课堂讲授结合视听、图像等多媒体资源，生动直观展示相应的实验现象及防腐涂料的应用例子等；2. 小组讨论及实验操作，寻找金属腐蚀的规律；3. 仿真实验、实物展示等多种方式交替使用，提高学生的学习兴趣和深度；4. 队伍合作、个人发现等多元化学习方式，培养学生的能力和探究意识。
金属的电化学腐蚀与防护(课件).
化学腐蚀：
化学腐蚀的 速度随温度 升高而加快
家用燃气灶的中心部位很 容易生锈
食品罐头放在南极80多 年了，却很少生锈
温度对化学腐蚀的影响：
• 升温加快金属腐蚀
• 降温减慢金属腐蚀
钢铁腐蚀 条件 电 负极 极 Fe(-) 反 正极 应 C(+) 总反应 析氢腐蚀 水膜呈强酸性
Fe-2e-=Fe2+ 2H++2e-=H2 2H++Fe=Fe2++H2
4.为保护地下钢管不被腐蚀，可采用的方 法是( AD ) A、与直流电源负极相连接 B、与直流电源的正极相连接 C、与铜板相连接 D、与锌板相连接
5.以下现象与电化学腐蚀无关的是（ D ）
A.黄铜(铜锌合金)制作的锣不易产生铜绿 B.生铁比纯铁容易生锈 C.铁质配件附有铜质配件，在接触处易生 铁锈 D.银质物品久置表面变暗
2. 下列情况下，埋在地下的输油铸铁管 道被腐蚀最慢的是（C ）
A.潮湿疏松透气的土壤中 B.含铁元素较多的酸性土壤中 C.干燥致密不透气的土壤中
D.含碳量较高，潮湿透气的中性土壤中
3.钢铁锈蚀过程中可能发生的变化是( A ) ① Fe由单质转化为+2价； ② Fe由+2价转化为+3价；
③ 产生氢气；④产生氧气； ⑤ 杂质C被氧化除去； ⑥ Fe（OH）3失水变成Fe2O3· 3H2O. A. ① ② ③ ⑥ C. 只有① ③ B. ① ③ ④ D. 全部
类型 化学腐蚀
金属与接触 物直接反应 无电流产生
电化学腐蚀
不纯金属或合金与电 解质溶液形成原电池 有电流产生
发生的 条件 Mn+(发生氧化反应 较活泼金属被腐蚀 )
金属的电化学腐蚀与防护
1、原理 防止金属失电子 2、电化学防护 ⑴ 牺牲阳极保护法
（原电池原理）
形成原电池反应时， 负极材料很快被腐蚀， 而正极材料不容易被 腐蚀（被保护）。
⑵.外加电流的阴极保护法 电解池原理 将被保护金属作为 电解池的阴极，另一 导电物质作为阳极， 在外加直流电的作用 下使阴极得到保护。 辅助阳极 （石墨）
在同一电解质溶液中，金属腐蚀的快慢：
电解池的阳极＞原电池的负极＞化学腐蚀＞ 原电池的正极＞电解池的阴极
防腐措施由好到坏的顺序如下：
外接电源的阴极保护法＞牺牲阳极的阴极保护 法＞有一般防腐条件保护＞无防腐条件
金属的电化学防护
上述各情况下，其中Fe片腐蚀由快到慢的
顺序是 5、2、1、3、4 。
金属的电化学防护
小结：电解池及原电池的应用----金属的防护
1）金属腐蚀快慢的判断 ①电解原理引起的腐蚀>原电池原理引起的腐蚀> 化学腐蚀> 有防腐蚀措施的腐蚀 ②同一种金属的腐蚀：
强电解质>弱电解质>非电解质 2）金属的防护方法
①改变金属内部结构 ②覆盖保护层 ③电化学保护法 外加电源的阴极保护法 牺牲阳极的阴极保护法
钢铁的腐蚀
吸氧腐蚀 析氢腐蚀
发生 钢铁表面吸附的水膜中溶有O2 并呈 钢铁表面吸附的水膜呈现较 （ O ） 条件 极弱酸性或中性，反应中 强酸性。反应时有 H2 2 得电子被还原为 OH
。
析出。
负 极 电极 反应 正 极
2Fe-4e-＝2Fe2＋ O2+2H2O+4e-=4OH-
Fe-2e-＝Fe2＋ 2H++2e-=H2
金属的电化学防护
思考与交流：根据你的所学知识以及生活经历，说说 金属有哪些防护方法？ 1、改变金属内部组成结构而增强抗腐蚀能力 （不锈钢、青铜器） 2、在金属表面覆盖保护层 （1）涂矿物质油脂，油漆或覆盖搪瓷塑料。 （2）镀抗蚀金属－－电镀、热镀、喷镀法。 （3）用化学方法使其表面形成一层致密氧化膜。 3、电化学保护法 牺牲阳极的阴极保护法 (轮船船身上的锌块、地下钢铁管道接镁块)
选修4 4-4 金属的电化学腐蚀与防护
金 属 防 护 方 法
2.在金属表面覆盖保护层——电镀、油漆、钝化等 3.牺牲阳极的阴极保护法
电化学防护法
4.外加电流的阴极保护法
课堂小结
一.金属腐蚀的定义和本质
二.金属腐蚀的分类 三.电化学腐蚀
钢铁的析氢腐蚀 钢铁的吸氧腐蚀（更普遍）
四.金属腐蚀速率的快慢比较 五.金属的防护 1.改善金属的内部组织结构(内因) 2.在金属表面覆盖保护层 3.牺牲阳极的阴极保护法 电化学防护法 4.外加电流的阴极保护法
O2
极弱酸性或中性水膜
负极： 2Fe = 正极： O2 + 2H2O + 4e-= 4OH总反应：2Fe+2H2O+O2=2Fe(OH)2 4Fe(OH)2+2H2O+O2=4Fe(OH)3
Fe2O3 · xH2O
4e-
2Fe2+
A
思考：课本85页实验4-3有什么现象？
下列各情况，Fe片腐蚀由快到慢的顺序 是 (5) (2) (1) (3) (4) 。
在船身上装锌块儿
在钢铁输水管上连接镁块儿
பைடு நூலகம் 3.牺牲阳极的阴极保护法
形成原电池：
被保护金属—正极（阴极），得电子，被保护 活泼金属——负极（阳极），失电子，受到腐蚀
4.外加电流的阴极保护法
外加直流电形成电解池： 被保护金属—阴极，得电子，被保护 辅助材料(惰性电极)——阳极，周围离子失电子
1.改善金属的内部组织结构(内因) —制成合金（不锈钢）
第四节 金属的电化学腐蚀与防护
金属腐蚀现象在生活中非常普遍
铜生锈
钢铁生锈
金属腐蚀的危害
我国是世界上钢铁产量最多的国家，但每年被 腐蚀的铁占到我国钢铁年产量的十分之一，因为 金属腐蚀而造成的损失占到国内生产总值2%～ 4%；约合人民币：6000亿元（ 2008年我国国内 生产总值为30万亿元）。 另据国外统计，金属腐蚀的年损失远远超过 水灾、火灾、风灾和地震（平均值）损失的总和， 在这里还不包括由于腐蚀导致的停工、减产和爆 炸等造成的间接损失。
人教版高中化学选修四第四章 第四节 金属的电化学腐蚀与防护
第四节金属的电化学腐蚀与防护[核心素养发展目标] 1.科学探究与创新意识：通过实验科学探究金属腐蚀的本质及其原因，认识金属腐蚀的主要类型，能正确书写析氢腐蚀和吸氧腐蚀的电极反应式。
2.科学态度与社会责任：认识金属腐蚀产生的危害和影响，树立防止金属腐蚀的意识，熟知金属腐蚀常用的防护方法。
一、金属的腐蚀1．金属的腐蚀(1)概念：金属与周围的气体或液体物质发生氧化还原反应而引起损耗的现象。
其实质是金属原子失去电子变为阳离子，金属发生氧化反应。
(2)根据与金属接触的气体或液体物质不同，金属腐蚀可分为两类：①化学腐蚀：金属与接触到的干燥气体(如O2、Cl2、SO2等)或非电解质液体(如石油)等直接发生化学反应而引起的腐蚀。
腐蚀的速率随温度升高而加快。
②电化学腐蚀：不纯的金属跟电解质溶液接触时，会发生原电池反应，比较活泼的金属失去电子而被氧化。
2．钢铁的电化学腐蚀根据钢铁表面水溶液薄膜的酸碱性不同，钢铁的电化学腐蚀分为析氢腐蚀和吸氧腐蚀：(1)析氢腐蚀：当钢铁表面的电解质溶液酸性较强时，腐蚀过程中有氢气放出。
①负极反应式为Fe－2e－===Fe2＋；②正极反应式为2H＋＋2e－===H2↑；③总反应方程式为Fe＋2H＋===Fe2＋＋H2↑。
(2)吸氧腐蚀：当钢铁表面的电解质溶液呈中性或呈弱酸性并溶有一定量的氧气时，将会发生吸氧腐蚀。
①负极反应式为2Fe－4e－===2Fe2＋；②正极反应式为2H2O＋O2＋4e－===4OH－；③总反应方程式为2Fe＋2H2O＋O2===2Fe(OH)2。
铁锈(Fe2O3·x H2O)的形成：4Fe(OH)2＋O2＋2H2O===4Fe(OH)3,2Fe(OH)3===Fe2O3·x H2O＋(3－x)H2O。
(1)化学腐蚀和电化学腐蚀往往同时发生，只是电化学腐蚀比化学腐蚀更普遍，危害更大。
(2)析氢腐蚀和吸氧腐蚀取决于金属表面电解质溶液的酸碱性，实际情况中以吸氧腐蚀为主。
选修四第四章 第四节 金属的电化学腐蚀与防护
第四章第四节金属的电化学腐蚀与防护一、金属的腐蚀1. 金属腐蚀：是指金属或合金跟接触的气体或液体发生反应而腐蚀损耗的过程。
ne-⑴金属腐蚀的本质：金属原子金属阳离子M —ne- →M n+（反应）二、化学腐蚀与电化学腐蚀的区别化学腐蚀电化学腐蚀共同点M – xe- = M x+ M – xe- = M x+不同点(1)金属与氧化剂直接得失电子利用原电池原理得失电子(2)反应中不伴随电流的产生反应中伴随电流的产生(3)金属被氧化活泼金属被氧化电化学腐蚀是指________金属跟________溶液接触时，发生_________反应，比较活泼的金属失去电子而被氧化，这种腐蚀叫电化学腐蚀。
⑴析氢腐蚀：当钢铁处于酸性环境中负极：正极：总反应：Fe + 2H+ =Fe2+ + H2↑⑵吸氧腐蚀：中性或酸性很弱条件下负极：正极：总反应：2Fe+ O2 +2 H2O =2Fe(OH)2生成的Fe(OH)2被空气中的O2氧化，形成Fe(OH)3，Fe(OH)3脱去一部分水就生成______，它是铁锈的主要成分。
二、金属的电化学防护1. 牺牲阳极的阴极保护法2. 外加电流的阴极保护法3. 金属防护的几种重要方法⑴在金属表面覆盖保护层。
⑵改变金属内部的组成结构，制成合金。
⑶电化学保护法，即将金属作为原电池的正极或电解池的阴极而受到保护。
练一练：1、如右图所示，铁处于Ⅰ、Ⅱ、Ⅲ三种不同的环境中，铁被腐蚀的速率由大到小的顺序是（填序号） 。
2、下列各情况，Fe 片被腐蚀由快到慢的是巩固提高：1．下列叙述中正确的是 （ ）① 锌跟稀硫酸制取氢气，加入少量硫酸铜溶液能加快反应速率② 镀层破坏后，白铁（镀锌的铁）比马口铁（镀锡的铁）更易腐蚀③ 钢铁表面常易锈蚀生成Fe 2O 3·H 2OA. 都正确B. ①③C. ①D. ②③2．X 、Y 、Z 、M 代表四种金属，金属X 和Z 用导线连接放入稀硫酸中时，X 溶解，Z 极上 有氢气放出；若电解Y 2+离子和Z 2+离子共存的溶液时，Y 先析出；又知M 2+离子的氧化性 强于Y 2+离子。
第四节 金属的电化学腐蚀与防护
1、下列各情况，在其中Fe片腐蚀由快到慢 的顺序是________________ (5)>(2)>(1)>(3)>(4)
2、下列装置中四块相同的Zn片，放置一 段时间后腐蚀速率由慢到快的顺序是 (4)<(2)<(1)<(3) ________________________
金属腐蚀的快慢程度： 电解池的阳极＞ 原电池的负极＞ 化学腐蚀＞ +
条件
现象 反应
化学腐蚀 电化学腐蚀 金属跟接触的 金属跟电 解质溶液 物质直接反应, 接触，构成原电池 无电解质溶液。 不产生电流 有微弱的电流产生 金属被氧化 较活泼的金属被氧化
随温度升高而 与原电池的组成 影响因素 加快 有关 腐蚀快慢 腐蚀慢 较快 相互关系 化学腐蚀和电化学腐蚀同时发生， 但电化学腐蚀更普遍
钢铁的析氢腐蚀示意图
钢铁的吸氧腐蚀示意图
负极（Fe）： Fe—2e— = Fe2+
正极（C）： 2H++2e— = H2
或2H2O+O2+4e— = 4OH—
钢铁的析氢腐蚀和吸氧腐蚀比较
析氢腐蚀 吸氧腐蚀
水膜呈中性或酸性很弱 2Fe-4e-=2Fe2+ O2+2H2O+4e-=4OH2Fe+2H2O+O2=2Fe(OH)2
一般情况下，温度的升高会加快化学 反应速率。因此，温度对化学腐蚀的影响 较明显。
家用燃气灶
放在南极已差不多 90年食品罐头
在新疆吐鲁番和海南省两地，哪个 地区铁生锈相对慢一些？为什么？
新疆吐鲁番，因为该地区相对 干燥，水分稀少，而海南地区潮湿 多雨，温度高，易发生电化学腐蚀。
化学腐蚀和电化学腐蚀的比较
高中化学 人教版选修4 课件：第四章 第四节 金属的电化学腐蚀与防护(33张PPT)
栏 目 链 接
解析：金属腐蚀的实质是金属失去电子而损耗的过程，
故A正确；金属的化学腐蚀是金属和氧化性物质之间的氧化 还原反应，金属失电子而氧化剂得电子，电子由金属直接 转移给氧化剂，所以无电流产生，B正确；金属的腐蚀主要 是电化学腐蚀中吸氧腐蚀，D正确；金属发生化学腐蚀在酸 性条件下可以发生，在较强的氧化剂中也可以发生，C错误。 答案：C
(2) 同一种金属在不同介质中腐蚀由快到慢的顺序为： 强电解质溶液＞弱电解质溶液＞非电解质溶液。
(3) 有无保护措施的：无保护措施的金属腐蚀＞有一定 保护措施的金属腐蚀＞牺牲阳极的阴极金属的腐蚀＞有外接 电源的阴极金属腐蚀。 (4)对同一种电解质溶液来说，电解质溶液浓度越大，腐 蚀越快。
栏 目 链 接
栏 目 链 接
要点二
金属的电化学防护
1．牺牲阳极的阴极保护法 原电池 原理，让被保护金属作________ 正极 ，另找一 应用________ 较强 的金属作________ 负极 。 种活泼性________
2．外加电流的阴极保护法
电解 原理，把被保护的钢铁设备作为________ 阴 极， 利用______ 阳 用惰性电极作为辅助________ 极。在电解质溶液里，接外加 直流 ________ 电源。
栏 目 链 接
哪种腐蚀为主？
提示：由于钢铁通常所处的外部环境干燥度较低，氧气
的存在又比较广泛，且原电池反应比一般的氧化还原反应速 率高，所以钢铁主要是电化学腐蚀，其次为化学腐蚀，又因 为钢铁表面一般不会遇到酸性较强的溶液。
新人教版化学选修4第四章第四节《金属的电化学腐蚀和防护》
二、金属的电化学防护：
1、牺牲阳极的阴极保护法 原理 ： 形成原电池反应时，让被保护金属做正极，不反应， 起到保护作用；而活泼金属反应受到腐蚀。
牺牲阳极的阴极保护法
用牺牲锌块的方法保护 船身，锌块须定期更换
用牺牲镁块的方法防 地下钢铁管道的腐蚀 镁块必须要定期更换
2、外加电流法 原理 ：将被保护金属与另一附加电极作为电解池的两个极， 使被保护的金属作为阴极，在外加直流电的作用下 使阴极得到保护。此法主要用于防止土壤、海水及 水中金属设备的腐蚀。
钢铁腐蚀：
钢铁的析氢腐蚀示意图
钢铁的吸氧腐蚀示意图
钢铁的析氢腐蚀和吸氧腐蚀比较
析氢腐蚀 条 件 水膜呈酸性。 吸氧腐蚀 水膜呈中性或酸性很弱。
电 负极：Fe Fe−2e=Fe2+ 2Fe−4e=2Fe2+ 极 ++2e=H ↑ 2H O +2H O+4e=4OH 正极： C 2 2 2 反 应 总反应： Fe+2H+=Fe2++H2↑ 2Fe+2H2O+O2= 2 Fe(OH)2 4Fe(OH)2+2H2O+O2=4Fe(OH)3
千年不锈之谜
1965年冬天，在湖北省望山楚墓群中，出土了传说中的越王勾践剑。越王 勾践剑的含铜量约为80%-83%、含锡量约为16%-17%。该剑出土时插在 髹漆的木质剑鞘内。这座墓葬深埋在数米的地下，墓室四周用白膏泥填塞， 其下部采用的还是经过人工淘洗过的白膏泥，致密性更好。加上墓坑上部 填土夯实，墓室几乎成了一个密闭的空间。墓处在现代荆州附近的漳河二 干渠上，地下水位较高，该墓的墓室曾经长期被地下水浸泡，地下水酸碱 性不大，基本上为中性，这从该墓出土的大量精美的漆木器保存情况较好 而得到证实。让人惊奇的是，这把青铜宝剑穿越了两千多年的历史长河， 但剑身几乎不见锈斑。它千年不锈的原因到底是什么呢？ 在古代墓葬中，青铜器发生锈蚀的途径一般说来有这样几条：在潮湿的条 件下，有空气或氧气存在时，发生锈蚀，生成铜盐；在潮湿的条件下与贵 重金属(如金、银等)接触，产生电化学腐蚀；与硫或含有硫的物质接触， 生成铜的硫化物等。
4.4 金属的电化学腐蚀与防护 课件
金属被氧化
较活泼的金属被氧化
与接触物质的氧 化性及温度有关
与电解质溶液的酸碱 性及金属活泼性有关
较慢
较快
化学腐蚀和电化学腐蚀同时发生， 但电化学腐蚀更普遍。
讨论：(2011浙江)将NaCl溶液滴在一块光亮清洁的铁板表面上， 一段时间后发现液滴覆盖的圆周中心区(a)已被腐蚀而变暗， 在液滴外沿形成棕色铁锈环(b)，如图所示。导致该现象的主要 原因是液滴之下氧气含量比边缘少。下列说法正确的是（ ）
2、改善金属的内部组织结构——制成合金（不锈钢）；
3、电化学保护法 ①牺牲阳极的阴极保护法（构成原电池，被保护金属做原
电池正极） ②外加电流的阴极保护法（构成电解池，被保护金属做阴
极）
（1）牺牲阳极的阴极保护法
原理 ：形成原电池反应时，让被保护金属做正极，不反 应，起到保护作用；而活泼金属反应受到腐蚀。
第四节 金属的电化学腐蚀与防护
1、了解金属腐蚀带来的危害，认识防止金属腐蚀 的重要意义； 2、能区别化学腐蚀和电化学腐蚀； 3、能正确运化学用语表示钢铁析氢腐蚀和吸氧腐 蚀的原理； 4、知道常见的防止金属腐蚀的方法并能解释其原 理。
金属腐蚀，无处不在！！！
Fe2O3.xH2O
Cu2(OH)2CO3
2Fe(OH)3=Fe2O3·xH2O+(3-x) H2O （铁锈）
通常两种腐蚀同时存在，但以吸氧腐蚀为主。
归纳：化学腐蚀和电化学腐蚀的比较
条件
化学腐蚀
金属跟干燥气体或非电解 质液体直接接触发生反应
电化学腐蚀
不纯金属或合金跟电解 质溶液发生原电池反应
现象
不产生电流
有微弱的电流产生
本质 影响因素 腐蚀快慢 相互关系
【化学】人教版选修4 第四章 第四节 金属的电化学腐蚀与防护
(2)外加电流的阴极保护法：让被保护的金属作______ 阴极 ，用
阳极 ，两种电极存在于电解质溶液中，接外 惰性电极作辅助______
直流电源 。如钢铁闸门的保护。 加__________
6．金属的防腐蚀方法有电化学防腐蚀、制成防腐的合金 ________________、 电镀 、喷镀或表面钝化等。 ________ ________、________ 喷油漆 、涂油脂
(2)类型：根据与金属接触的气体或液体物质的不同，腐蚀
类型分为__________ 化学腐蚀 和____________ 电化学腐蚀 。
(3)本质：金属原子____________ 而被______ 氧化 的过程。 失去电子
3．化学腐蚀：金属与接触到的_________( 干燥气体 如 O2、Cl2、SO2
2.金属防护的常用方法 根据金属的化学腐蚀及电化学腐蚀原理，可以采取以下措 施保护金属： (1)除杂质：对金属做必要的精炼，以减少其中能导电的不 活泼杂质。 (2)及时保养：减少金属与腐蚀性气体、电解质溶液、潮湿 气体的接触。 (3)加保护层：如涂油脂、喷漆、镀层、表面钝化等。
(4)改变内部结构：制成耐腐蚀的合金，如制不锈钢、耐酸 钢等。 (5)电化学防护法：如在钢铁的船体上焊接上较活泼的金属 锌板。
第四节 金属的电化学腐蚀与防护
1．下列叙述与金属的腐蚀和防护无关的是( D )。
A．海边道路的金属护栏极易生锈
B．居民楼窗外装的防盗网通常涂上油漆
C．很多金属制品外表会覆盖一层塑料
D．金属铁被熔化，与其他金属制成合金
2．金属腐蚀。 (1) 定义：金属或合金与周围的______ 气体 或______ 液体 物质发生 ________________ 氧化还原反应 而引起损耗的现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四节金属的电化学腐蚀与防护
【教学重点】金属的电化学腐蚀
【教学难点】电极反应式的写法
【教学过程】
【学生看书讨论】
1.什么是金属的腐蚀?金属腐蚀的本质是什么?
2.化学腐蚀与电化学腐蚀的共同点和不同点是什么?
一、金属腐蚀的本质: M – xe- = M x+
二、化学腐蚀与电化学腐蚀的区别
化学腐蚀电化学腐蚀
共同点 M – xe- = M x+ M – xe- = M x+
不同点 (1)金属与氧化剂直接得失电子利用原电池原理得失电子
(2)反应中不伴随电流的产生反应中伴随电流的产生
(3)金属被氧化活泼金属被氧化
三、电化学腐蚀 (以钢铁为例)
1.析氢腐蚀 (酸性较强的溶液)
负极: Fe – 2e- = Fe2+
正极: 2H+ + 2e- = H2 ↑
总式：Fe + 2H+ = Fe2+ + H2 ↑
2. 吸氧腐蚀 (中性或弱酸性溶液)
负极: 2Fe – 4e- = 2Fe2+
正极: O2+4e- +2H2O = 4OH-
总式：2Fe + O2 +2H2O =2 Fe(OH)2
离子方程式：Fe2+ + 2OH- = Fe(OH)2
4Fe(OH)2 + O2 + 2H2O = 4Fe(OH)3
四、金属的防护
1．影响金属腐蚀快慢的因素本性：（1）金属的活动性（2）纯度（3）氧化膜
介质：环境（腐蚀性气体，电解质溶液）2．金属的防护
（1）改变金属的内部结构（钢→不锈钢，在钢中加入镍和铬）
（2）覆盖保护膜（涂油漆，电镀，钝化等）
（3）电化学保护①外加电流阴极保护法
②牺牲阳极阴极保护法
【练习】:如图所示,试管中的铁钉如果在酸性溶液或在食盐溶液中的腐蚀的现象有何不同?。
