上银丝杆的安装注意事项

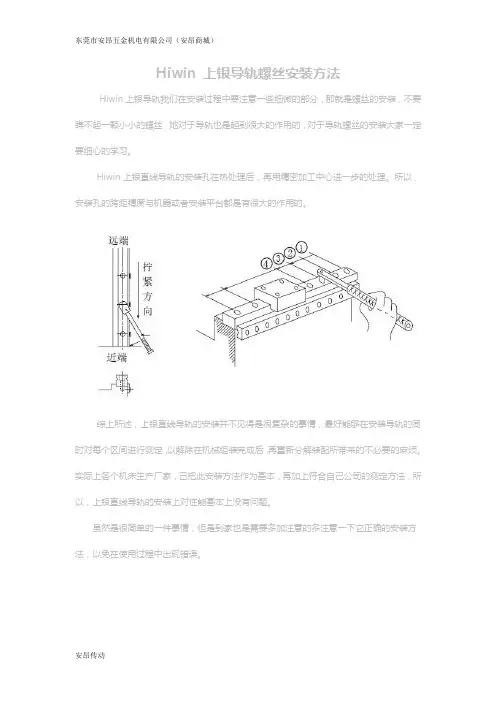

Hiwin 上银导轨螺丝安装方法
东莞市安昂五金机电有限公司（安昂商城）
Hiwin 上银导轨螺丝安装方法
Hiwin上银导轨我们在安装过程中要注意一些细微的部分，那就是螺丝的安装，不要瞧不起一颗小小的螺丝，她对于导轨也是起到很大的作用的，对于导轨螺丝的安装大家一定要细心的学习。
Hiwin 上银直线导轨的安装孔在热处理后，再用精密加工中心进一步的处理。
所以，安装孔的跨距精度与机器或者安装平台都是有很大的作用的。
综上所述，上银直线导轨的安装并不见得是很复杂的事情，最好能够在安装导轨的同时对每个区间进行测定，以解除在机械组装完成后，再重新分解装配所带来的不必要的麻烦。
实际上各个机床生产厂家，已把此安装方法作为基本，再加上符合自己公司的测定方法，所以，上银直线导轨的安装上对性能基本上没有问题。
虽然是很简单的一件事情，但是到家也是需要多加注意的多注意一下它正确的安装方法，以免在使用过程中出现错误。
安昂传动。
丝杆装配方法
丝杆装配方法
丝杆装配方法：
1. 准备工具和材料，包括丝杆、母杆、螺母、支撑座垫、润滑剂等。
2. 清洁丝杆和螺母的表面，以去除杂质和污垢，确保装配质量。
3. 使用支撑座垫将丝杆置于水平面上，并用支撑座垫垫高以防止丝杆弯曲或歪斜。
4. 均匀地涂上润滑剂，以保证丝杆的运动平稳，避免磨损和损坏。
5. 将螺母缓慢地旋入丝杆，用力不宜过大，否则会损坏丝杆。
在旋转时，需要保持螺母和丝杆的垂直度。
6. 一旦螺母旋入位置，会出现一定的阻力，可以用手轻轻拧动几次，使螺母和丝杆之间的缝隙更加紧密，确保装配质量。
7. 如需调整螺母的位置，可以使用板手或扳手来旋转螺母，但不要过度用力。
8. 装配完成后，检查螺母和丝杆的位置和垂直度，确保装配质量。
丝杆的安装方式与要求
丝杆的安装方式与要求1. 介绍丝杆丝杆是一种常用于传动与定位的装置，通常由螺纹丝杆和螺母组成。
它具有转动与移动的功能，可以将旋转运动转化为直线运动，广泛应用于机床、自动化设备、运输设备等领域。
2. 丝杆的安装方式2.1. 水平安装在水平安装中，丝杆的轴线与水平面平行。
这种安装方式广泛应用于水平滚动台、输送机械等场合。
2.1.1. 安装步骤1.准备工作：清洁安装位置，确保没有杂质。
2.固定丝杆支座：将丝杆支座固定在安装位置，确保支座与底板牢固连接。
3.调整丝杆平衡：使用水平仪调整丝杆，使其与水平线保持平行。
4.安装螺母：将丝杆螺母与要定位的零件连接，保证其平稳运行。
2.2. 垂直安装在垂直安装中，丝杆的轴线与垂直平面平行。
这种安装方式常用于电梯、升降机等设备。
2.2.1. 安装步骤1.准备工作：清洁安装位置，确保没有杂质。
2.固定丝杆支座：将丝杆支座固定在安装位置，确保支座与底板牢固连接。
3.检查丝杆直线度：使用测量仪器检查丝杆的直线度，确保其符合要求。
4.安装螺母：将丝杆螺母与要定位的零件连接，保证其平稳运行。
3. 丝杆的安装要求3.1. 安装位置•安装位置应选择在结构稳定、承重能力强的地方。
•安装位置应远离震动源，以确保丝杆的正常运行。
3.2. 支座安装•支座的安装应牢固可靠，能够承受丝杆的轴向和径向负载。
•支座的固定螺栓应均匀拧紧，避免出现松动现象。
3.3. 直线度要求•丝杆的直线度应符合相关标准要求，以保证丝杆在运动过程中的稳定性和精度。
•在垂直安装时，还应检查丝杆的竖直度，以保证零件的垂直定位精度。
3.4. 润滑要求•在安装丝杆和螺母之前，应在其表面涂抹适量的润滑脂，以减小摩擦系数，保证丝杆的顺畅运行。
•在使用过程中，应定期检查润滑脂的状态，及时添加或更换。
3.5. 力矩要求•在安装丝杆和螺母时，应根据实际情况确定适当的紧固力矩，以避免过紧或过松造成的问题。
•过紧可能导致运动不顺畅，过松可能导致零件松动、脱离等安全问题。

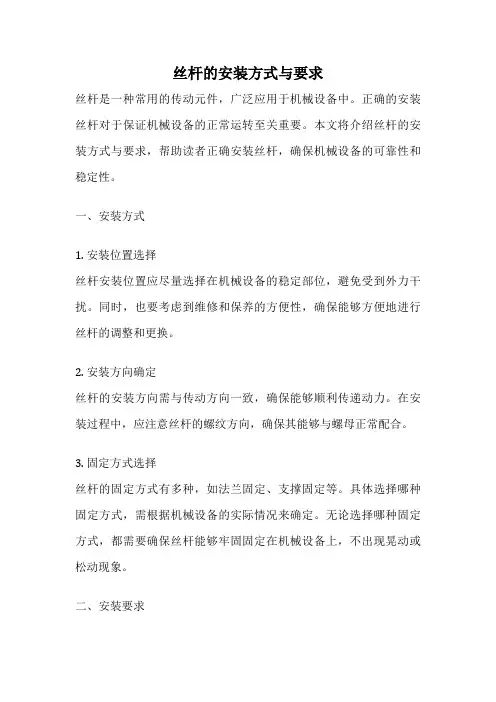

丝杆的安装方式与要求
丝杆的安装方式与要求丝杆是一种常用的传动元件，广泛应用于机械设备中。
正确的安装丝杆对于保证机械设备的正常运转至关重要。
本文将介绍丝杆的安装方式与要求，帮助读者正确安装丝杆，确保机械设备的可靠性和稳定性。
一、安装方式1. 安装位置选择丝杆安装位置应尽量选择在机械设备的稳定部位，避免受到外力干扰。
同时，也要考虑到维修和保养的方便性，确保能够方便地进行丝杆的调整和更换。
2. 安装方向确定丝杆的安装方向需与传动方向一致，确保能够顺利传递动力。
在安装过程中，应注意丝杆的螺纹方向，确保其能够与螺母正常配合。
3. 固定方式选择丝杆的固定方式有多种，如法兰固定、支撑固定等。
具体选择哪种固定方式，需根据机械设备的实际情况来确定。
无论选择哪种固定方式，都需要确保丝杆能够牢固固定在机械设备上，不出现晃动或松动现象。
二、安装要求1. 清洁丝杆表面在安装丝杆之前，应先清洁丝杆表面，确保其表面干净光滑。
若丝杆表面有油污或杂质，会影响丝杆与螺母的配合，导致传动不顺畅。
2. 检查丝杆精度在安装丝杆之前，需要对丝杆进行检查，确保其精度符合要求。
若丝杆精度不达标，会影响传动的精度和稳定性。
3. 调整螺母预紧力在安装丝杆时，需要调整螺母的预紧力，确保螺母与丝杆之间的配合紧密。
预紧力过大会增加传动阻力，预紧力过小则会导致传动松动。
4. 检查传动配件在安装丝杆时，还需要检查传动配件，如螺母、法兰等，确保其质量和尺寸符合要求。
若传动配件存在质量问题，会影响丝杆的传动效果。
5. 调整丝杆轴向间隙在安装丝杆时，还需要调整丝杆的轴向间隙，确保丝杆能够顺畅旋转。
轴向间隙过大会导致传动不稳定，轴向间隙过小则会增加传动阻力。
6. 检查润滑情况在安装丝杆之前，需要检查润滑情况，确保丝杆能够正常润滑。
若润滑不良，会增加传动摩擦，导致丝杆磨损加剧。
7. 定期检查和维护安装完丝杆后，还需要定期检查和维护丝杆，确保其正常运转。
定期检查可发现问题并及时处理，避免因丝杆故障导致机械设备停机。

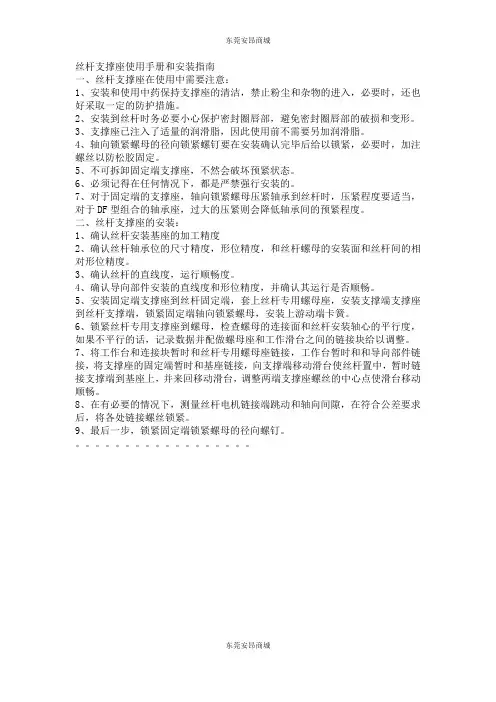

丝杆支撑座使用手册和安装指南
东莞安昂商城丝杆支撑座使用手册和安装指南一、丝杆支撑座在使用中需要注意：1、安装和使用中药保持支撑座的清洁，禁止粉尘和杂物的进入，必要时，还也好采取一定的防护措施。
2、安装到丝杆时务必要小心保护密封圈唇部，避免密封圈唇部的破损和变形。
3、支撑座已注入了适量的润滑脂，因此使用前不需要另加润滑脂。
4、轴向锁紧螺母的径向锁紧螺钉要在安装确认完毕后给以锁紧，必要时，加注螺丝以防松胶固定。
5、不可拆卸固定端支撑座，不然会破坏预紧状态。
6、必须记得在任何情况下，都是严禁强行安装的。
7、对于固定端的支撑座，轴向锁紧螺母压紧轴承到丝杆时，压紧程度要适当，对于DF型组合的轴承座，过大的压紧则会降低轴承间的预紧程度。
二、丝杆支撑座的安装：1、确认丝杆安装基座的加工精度2、确认丝杆轴承位的尺寸精度，形位精度，和丝杆螺母的安装面和丝杆间的相对形位精度。
3、确认丝杆的直线度，运行顺畅度。
4、确认导向部件安装的直线度和形位精度，并确认其运行是否顺畅。
5、安装固定端支撑座到丝杆固定端，套上丝杆专用螺母座，安装支撑端支撑座到丝杆支撑端，锁紧固定端轴向锁紧螺母，安装上游动端卡簧。
6、锁紧丝杆专用支撑座到螺母，检查螺母的连接面和丝杆安装轴心的平行度，如果不平行的话，记录数据并配做螺母座和工作滑台之间的链接块给以调整。
7、将工作台和连接块暂时和丝杆专用螺母座链接，工作台暂时和和导向部件链接，将支撑座的固定端暂时和基座链接，向支撑端移动滑台使丝杆置中，暂时链接支撑端到基座上，并来回移动滑台，调整两端支撑座螺丝的中心点使滑台移动顺畅。
8、在有必要的情况下，测量丝杆电机链接端跳动和轴向间隙，在符合公差要求后，将各处链接螺丝锁紧。
9、最后一步，锁紧固定端锁紧螺母的径向螺钉。
东莞安昂商城。

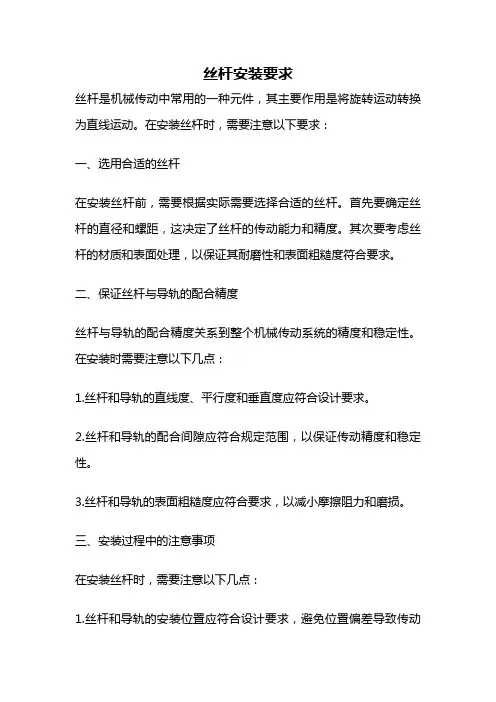

丝杆安装要求
丝杆安装要求丝杆是机械传动中常用的一种元件，其主要作用是将旋转运动转换为直线运动。
在安装丝杆时，需要注意以下要求：一、选用合适的丝杆在安装丝杆前，需要根据实际需要选择合适的丝杆。
首先要确定丝杆的直径和螺距，这决定了丝杆的传动能力和精度。
其次要考虑丝杆的材质和表面处理，以保证其耐磨性和表面粗糙度符合要求。
二、保证丝杆与导轨的配合精度丝杆与导轨的配合精度关系到整个机械传动系统的精度和稳定性。
在安装时需要注意以下几点：1.丝杆和导轨的直线度、平行度和垂直度应符合设计要求。
2.丝杆和导轨的配合间隙应符合规定范围，以保证传动精度和稳定性。
3.丝杆和导轨的表面粗糙度应符合要求，以减小摩擦阻力和磨损。
三、安装过程中的注意事项在安装丝杆时，需要注意以下几点：1.丝杆和导轨的安装位置应符合设计要求，避免位置偏差导致传动2.安装时应使用合适的夹具和工具，避免对丝杆和导轨表面造成损伤。
3.在安装前应对丝杆和导轨进行清洁，以保证表面光滑无杂质。
4.安装时应注意丝杆的方向，避免误装导致传动方向相反。
四、丝杆的润滑和保养为保证丝杆的正常运转和寿命，需要进行适当的润滑和保养。
具体要求如下：1.选择合适的润滑剂，应根据丝杆材质和使用环境选择相应的润滑剂。
2.润滑剂的使用量应适中，过多或过少都会影响润滑效果和丝杆的寿命。
3.定期清洗和更换润滑剂，避免污垢和杂质对丝杆的影响。
4.定期检查丝杆和导轨的磨损情况，及时更换或修复损坏的部件。
丝杆的安装要求是一个比较复杂的过程，需要严格按照设计要求和技术标准进行操作，以保证丝杆的传动精度和稳定性。
在实际应用中，需要根据不同的情况进行具体的操作和维护，以保证丝杆的正。
丝杆的安装方式与要求
丝杆的安装方式与要求
丝杆是机械传动中常用的一种元件，其主要作用是将旋转运动转化为直线运动。
在机械设备中，丝杆的安装方式和要求非常重要，直接关系到机械设备的使用寿命和性能。
下面就来详细介绍一下丝杆的安装方式和要求。
一、丝杆的安装方式
1. 悬挂式安装：丝杆的两端通过轴承或支撑架悬挂在机械设备上，适用于丝杆长度较长的情况。
2. 支撑式安装：丝杆的两端通过轴承或支撑架支撑在机械设备上，适用于丝杆长度较短的情况。
3. 固定式安装：丝杆的两端通过轴承或支撑架固定在机械设备上，适用于丝杆长度较短且负载较小的情况。
二、丝杆的安装要求
1. 安装前应检查丝杆的直线度和轴线度，确保其符合要求。
2. 安装时应注意丝杆的方向，确保其与机械设备的运动方向一致。
3. 安装时应注意丝杆的水平度和垂直度，确保其与机械设备的水平度和垂直度一致。
4. 安装时应注意丝杆的固定方式，确保其牢固可靠。
5. 安装后应进行调试，确保丝杆的运动平稳、无卡滞现象。
6. 安装后应定期检查丝杆的运动状态，及时发现并处理问题。
丝杆的安装方式和要求是机械设备中非常重要的一环，只有严格按照要求进行安装和维护，才能保证机械设备的正常运行和使用寿命。
丝杆安装要求
丝杆安装要求
丝杆是机械传动中常用的一种零件，它主要用于将旋转运动转化为直
线运动。
在丝杆的安装过程中，需要注意以下几个方面的要求：
一、选用合适的丝杆
在选择丝杆时，需要考虑其长度、直径、螺距等参数是否符合要求。
同时还需要考虑其质量和精度是否达到要求。
如果使用不当或选择不当，会影响丝杆的使用寿命和精度。
二、安装前检查
在安装前需要对丝杆进行检查，包括外观检查和尺寸测量。
外观检查
主要是检查表面是否有划痕、变形等缺陷；尺寸测量主要是测量直径、螺距等参数是否符合标准。
三、清洁工作
在安装前需要对丝杆进行清洁处理，以保证其表面光滑无划痕，并避
免灰尘等污染物进入到轴承内部。
四、安装位置
在安装丝杆时，应该选择一个平整稳定的位置，并保证固定牢固。
同时还应该避免将其与其他零件摩擦或碰撞。
五、轴承的安装
在安装轴承时，需要注意其与丝杆的配合是否合适，并保证其固定牢固。
同时还应该对轴承进行润滑处理，以保证其运转顺畅。
六、联轴器的选择
在选择联轴器时，需要考虑其与丝杆的配合是否合适，并保证其固定牢固。
同时还应该避免将联轴器与其他零件摩擦或碰撞。
七、安装后检查
在安装完成后，需要对丝杆进行检查，包括外观检查和性能测试。
外观检查主要是检查表面是否有划痕、变形等缺陷；性能测试主要是测量其精度和运转顺畅程度。
总之，在进行丝杆的安装过程中，需要注意以上几个方面的要求。
只
有做到细致认真、科学规范地进行操作，才能保证丝杆的使用寿命和精度，并确保机械设备的正常运转。
丝杆滑块的安装流程及注意事项
丝杆滑块的安装流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、丝杆滑块安装流程。
1. 准备工作。
确认丝杆和滑块的型号、规格和数量是否与设计要求一致。
丝杆的安装步骤及标准
丝杆的安装步骤及标准嘿，你问丝杆的安装步骤及标准呀？这可有点讲究呢。
首先呢，得准备好工具和材料。
不能啥都没有就开始装丝杆吧。
要有扳手啊、螺丝刀啊这些工具，还有丝杆本身、螺母啥的材料。
就像你做饭得有锅碗瓢盆和食材一样，装丝杆也得准备好东西。
然后呢，要确定安装的位置。
不能随便找个地方就装，得根据实际需要来确定位置。
比如说要装在机器上，就得看看机器的结构，找个合适的地方装。
要是位置不对，可能会影响机器的运行。
就像你摆家具得摆在合适的位置，不然会碍事。
接着，就可以开始安装了。
先把丝杆放在安装位置上，用螺丝或者其他固定件把它固定住。
固定的时候要拧紧，不能松松垮垮的。
就像你拧螺丝得拧紧了，不然会掉下来。
然后把螺母拧在丝杆上，注意方向不能弄错了。
要是螺母拧反了，可能会导致丝杆不能正常工作。
在安装的过程中，要注意检查。
看看丝杆有没有装歪了，螺母有没有拧紧了。
要是有问题，就得及时调整。
不能装完了才发现问题，那时候就麻烦了。
就像你穿衣服得看看有没有穿反了，装丝杆也得检查检查。
我给你讲个事儿吧。
有一次我帮朋友装丝杆，一开始我们没注意安装的位置，随便找了个地方就装。
结果装完了发现不合适，又得重新拆下来装。
后来我们吸取教训，先确定好位置，再仔细安装，就顺利多了。
从那以后，我们就知道了装丝杆得注意步骤和标准。
总之呢，装丝杆要准备好工具和材料，确定好位置，仔细安装，注意检查。
只要按照这些步骤和标准来，就能把丝杆装得好好的。
加油吧！相信你也能装好丝杆。
上银滚珠丝杆的固定
上银滚珠丝杆的固定
上银滚珠丝杆两端分别固定连接有固定在机架上的丝杆固定座，工作台下方设置有伺服电机和轴承座，轴承座套装在滚珠丝杆上并通过轴承和滚珠螺母同轴转动连接，伺服电机通过同步带轮机构和滚珠螺母链接。
丝杆一段固定，另一端自由，固定端轴承同时承受轴向力和径向力。
上银滚珠丝杆固定的安装：
在不同的应用中，滚珠丝杆固定安装方式也不同，主要与偶三种：
一段固定，一端自由安装方式；一端固定，另一端支撑安装方式；两端固定安装方式，用的最多的是滚珠丝杆两端固定的安装方式。
这种方式，在大型机床吗，重型机床以及高精度铣床中大多是采用第三章结构。
这种结构固定端的轴承可以同时承受轴向力，并且可以对丝杆施加适当的预紧力，以提高丝杠的支承刚度，同时还可以部分地补偿丝杠的热变形。
然而，采用这种结构调整工作比较繁琐，如果在安装调整时两端预紧力过大，将会导致丝杆最终的行程比设计时的长。
相反，如果不够，则会导致相反的结果，从而容易引起机床振动，精度下降。
上银为了提高滚珠丝杆进给系统的刚度和精度，给丝杆轴实施预拉伸时有效的，但是由于丝杆轴的各断面不同，而温升值又是不容易精确设定，所以按有关文献计算出的预拉力只是一个参考量。
1/ 1。
上银直线导轨产品安全操作及保养规程
上银直线导轨产品安全操作及保养规程1. 前言为了确保上银直线导轨产品的安全性、可靠性与持久性，特制订本规程。
在使用、保养过程中请用户认真阅读并遵守本规程。
2. 安全操作2.1 选用适当的型号及规格按照使用条件及负载要求选用适当的型号及规格的导轨产品，不得超负荷使用。
产品安装前要仔细核对已选型号及规格是否符合要求。
2.2 安装过程中要注意的事项安装前应当仔细阅读产品说明书并确认所有配件是否齐全，如发现缺配件或非质量问题导致的零部件破损，请及时联系供货商。
安装前应当对安装基础进行检查，保证基础牢固，不得将导轨产品和配件直接连接到薄弱的结构上。
导轨产品的安装应仔细注意低速度、高加速度、过程以及定位等方面的问题，严禁撞击或敲打导轨。
2.3 现场使用的安全注意事项使用过程中严禁在导轨产品周围举办其它活动，以免因不慎引起意外。
使用前请认真检查安全防护保护装置的灵活性、可靠性、完好性和适用性等情况，并检查压力与速度控制是否正常。
使用时必须启动保护装置，防止人员发生伤害事故。
导轨产品不能拆卸和修改自身结构。
2.4 注意事项禁止对导轨、密封件、滑块和滚珠进行修整和改装，尤其是不准在导轨产品内部“添加润滑油”或“清理滚珠”，切勿自行拆卸。
在手动调试时，应尽量避免直接接触导轨，以防污染或被刮伤导轨。
3. 保养方法3.1 使用前检查在使用前应对导轨产品的特征进行认真检查，如尺寸、轴向、运行方向、频率、负荷和温度等。
确保导轨产品的旋转方向、负载和速度等均符合规范要求。
如有问题请及时通知相关人员，并进行必要的修改以符合要求。
3.2 日常保养导轨产品在使用过程中会产生大量的颗粒磨料及各类杂质，导致滑块、滚珠等部件磨损。
因此，每隔一定时间需要对导轨产品进行清洁和保养。
•清洗使用清水或中性清洗液清洗导轨产品及其部件。
保持导轨清洁，避免在使用过程中进入异物，造成机器运行不良。
当导轨产品表面存在严重污垢时，请使用专业的清洗液进行清洗。
丝杆安装作业指导书
丝杆安装作业指导书丝杆安装作业指导书⒈引言本文档旨在提供丝杆安装作业的详细步骤和指导。
本文档适用于所有需要进行丝杆安装的相关作业。
在进行安装作业之前，请确保已具备相关安全知识和操作技能。
⒉材料准备在开始安装作业之前，确保已准备以下材料：●丝杆及相应配件（如螺母、销轴等）●手动工具（扳手、螺丝刀等）●电动工具（如电钻等）●测量工具（卷尺、水平仪等）●安全设备（安全帽、护目镜、手套等）⒊安装操作步骤⑴准备工作区域在进行丝杆安装前，确保工作区域整洁，没有障碍物。
若需要使用长时间稳定作业的支撑工具，请选择合适的支撑工具并进行调整。
⑵制定安装计划根据实际情况，制定安装计划，包括丝杆的位置、固定方式等。
确保安装计划符合相关规定和要求。
⑶安装丝杆支撑根据安装计划，在合适的位置安装丝杆支撑。
选择适当的固定方式，并确保支撑稳定。
⑷安装丝杆根据安装计划，将丝杆放置在支撑上，并根据需要进行固定。
使用手动或电动工具拧紧螺母或螺栓，确保丝杆牢固地固定在支撑上。
⑸校正丝杆位置使用测量工具检查丝杆的水平度和垂直度。
根据需要进行调整，确保丝杆安装在正确的位置。
⑹确保安全在完成丝杆安装后，检查所有固定螺丝和螺母是否紧固。
确保丝杆安装牢固可靠。
⒋附件本文档不涉及附件。
⒌法律名词及注释⑴丝杆：一种机械传动元件，一般由螺纹杆和螺母组成，通过螺纹转动实现运动和传递力量。
⑵支撑工具：用于支撑物体或工件的工具或设备，确保其稳定和安全性。
⑶固定方式：安装和固定丝杆的具体方式，可以使用螺母、螺栓、销轴等工具进行固定。
⑷水平度：指物体表面与水平方向的关系程度。
⑸垂直度：指物体表面与垂直方向的关系程度。
丝杆安装作业指导书
丝杆安装作业指导书
丝杆安装作业指导书
一、准备工作
⑴、确定安装位置：根据实际工作需求，确定丝杆的安装位置。
⑵、清理工作区域：将安装位置周围的杂物清理干净，确保工
作区域整洁。
二、材料及工具准备
⑴、丝杆：根据需要选择合适的丝杆型号和规格。
⑵、丝杠螺母：根据丝杆型号选择匹配的丝杠螺母。
⑶、支撑架或支架：根据实际需求选择相应的支撑架或支架。
⑷、螺栓和螺母：根据需要准备合适的螺栓和螺母。
⑸、工具：扳手、螺丝刀、电钻等常用工具。
三、丝杆安装步骤
⑴、安装支撑架或支架：根据丝杆和支撑架或支架的尺寸和型号，使用螺丝和螺母将支撑架或支架固定在安装位置上。
⑵、安装丝杆：将丝杆插入支撑架或支架的导轨孔中，确保丝
杆与支撑架或支架在同一水平线上。
⑶、安装螺母：使用螺丝刀或扳手将丝杠螺母固定在丝杆的末端。
⑷、调整丝杠位置：根据需要，调整丝杆的位置，确保其平稳运行。
四、丝杆安装注意事项
⑴、安装位置选择：选择平整稳固的位置进行丝杆安装，避免丝杆在运行过程中产生晃动或变形。
⑵、安装角度调整：若丝杆需要安装在倾斜的表面上，需调整安装角度，确保丝杆正常运行。
⑶、防止灰尘及异物进入：在安装丝杆的过程中，应注意防止灰尘和其他异物进入丝杆内部，避免对其正常工作造成影响。
⑷、丝杆固定稳固：安装丝杆时，应确保其固定牢固，避免松动或位移。
附件：
- 丝杆安装示意图
法律名词及注释：
⒈丝杆：一种用螺纹工作作为驱动或导向装置的机械零件。
⒉丝杠螺母：连接在丝杆上，用以实现丝杆运动的零件。
上银滚珠丝杠详细参数 以及常见技术问题
上银滚珠丝杠详细参数以及常见技术问题（中）来源:Hiwin滚珠丝杠官网作者:hiwin滚珠丝杠时间:2010-01-15 15:40 我要投稿上银滚珠丝杠常用的油嘴及接头有哪些？公制有M6、M8*1P，英制则为1/8"PT。
B. 设计考虑因素：1.空间考量。
2.注油位置最好于法兰上方或上方45度角位置，以提供注油的最好效果（油品可以由于重力而进入螺母内部）。
上银滚珠丝杠应该选用什么样的润滑油脂？一般建议以轴承润滑油为滚珠丝杠之润滑油，如要使用油脂则建议以锂皂基的油脂。
油品的黏度选用是依操作速度、工作温度及负荷的情形来做选择。
高速时，建议使用的润滑油为40℃时的黏度指数范围32～68 cSt (ISO VG 32～68)(DIN 51519)。
低速时，建议使用的润滑油为40℃时的黏度指数范围在90 cSt (ISO VG 90)以上。
用于高速且重负载的时后，必须以强制冷却来降低温度，且可藉由中空丝杠通入冷却油或水来达到冷却效果。
什么是滚珠丝杠的预压？机器精度要求高，而机器的背隙上限值小的时侯（如配合直线导轨使用可以使机器的反向运动背隙接近于零）。
优点：消除背隙；消除背隙可使机械传动的精度更为稳定，且机械传动结构的刚性提高。
缺点：降低机械效率，预压若过大会产生温升问题及寿命降低，所以滚珠丝杠的预压必须设定在一合理范围内。
滚珠丝杠的螺杆，螺母，钢珠，的硬度分别是多少？研磨级丝杠、螺母：58~62HRC转造级丝杠、螺母：56~62HRC钢珠：62~66HRC上银滚珠丝杠的螺母是什么材质的？滚珠丝杠之螺母材质一般是使用SCM415H、SCM420H、SNCM220等低碳合金钢（参照下表）。
特性低碳合金钢适合使用渗碳淬火的热处理硬化方式，使材料具有良好的表面硬度及表面耐磨耗性，滚珠丝杠因此具有良好的使用寿命；同时由于材料的心部未麻田散铁化而保持变韧铁组织，抗拉强度高而韧性强。
线性马达和滚珠丝杠再使用过程当中有什么差别？线性马达采用直接驱动的方式，可以减少定位系统的零件数目，降低机构复杂度，提高可靠度。
丝杆安装作业指导书
丝杆安装作业指导书1. 引言丝杆是机械传动中常用的一种装置，用于将旋转运动转化为直线运动或者将直线运动转化为旋转运动。
本指导书将详细介绍丝杆的安装方法和注意事项，以确保安全和正常的运行。
2. 材料准备在开始安装丝杆之前，需先准备以下材料：- 丝杆- 螺母- 支撑结构- 适配件（如联轴器、衬套等）- 工具（如扳手、螺丝刀等）3. 安装步骤3.1 安装支撑结构首先，需要将支撑结构安装在所需固定的位置上。
确保支撑结构的稳固性和平整度，以保证丝杆能够正常运转。
3.2 安装丝杆将丝杆插入支撑结构的中心孔中，确保丝杆与孔口之间有一定的间隙，以便进行正常的运动。
根据需要，可以使用适配件来连接丝杆与传动装置或者其他机械部件。
3.3 固定丝杆使用螺母将丝杆固定在支撑结构上。
根据丝杆的直径和长度，选择合适的螺母进行固定。
紧固螺母时要适度，不能过紧，以免影响丝杆的运动。
3.4 调整导程和偏差在安装过程中，需要检查丝杆的导程和偏差。
导程是指丝杆在旋转一周时移动的距离，偏差是指丝杆在运动过程中的偏离程度。
根据具体要求，可通过调整螺母和支撑结构的位置来增加或减小丝杆的导程和偏差。
3.5 测试运行完成丝杆的安装后，需要进行测试运行以确保其正常工作。
通过手动或电动驱动丝杆进行运动，观察丝杆的运行情况是否平稳、无卡顿或振动。
如发现异常情况，应及时检查并调整。
4. 安全注意事项在进行丝杆安装作业时，需要注意以下安全事项：- 在操作之前，务必断开电源或停止机械设备的运作，确保安全；- 在安装过程中，应佩戴适当的防护装备，如手套和安全眼镜，以防止受伤；- 注意丝杆和相关机械部件的锁紧状态，避免松动或脱落；- 使用合适的工具和设备，遵循正确的操作方式，不得强行操作；- 对于不熟悉操作的人员，应由专业人士进行指导或监督。
5. 结束语根据本指导书所提供的方法和注意事项，应能顺利完成丝杆的安装作业。
然而，为确保安全和正常运行，请在操作之前详细阅读设备制造商的安装说明，并且确保按照其要求进行操作。
丝杆安装作业指导书
丝杆安装作业指导书丝杆安装作业指导书本指导书旨在为使用者提供丝杆安装的详细操作步骤和注意事项。
请使用者在进行安装作业前仔细阅读本指导书，并按照指导书中的步骤进行操作，确保安装正确、安全。
1、准备工作1.1 确定安装位置：根据实际需要，选择合适的位置进行丝杆的安装。
考虑到安全性和可行性，选择结实的支撑物作为丝杆的固定点。
1.2 准备工具：准备所需的工具，如扳手、螺丝刀等，以便进行丝杆的安装和调整。
1.3 检查丝杆：检查丝杆表面是否平整、无明显损坏或变形。
如发现问题，请及时更换丝杆。
2、安装步骤2.1 定位支撑物：根据所选位置，将支撑物放置在合适的位置上，确保它能够稳定地支撑丝杆。
2.2 固定支撑物：使用螺丝或其它适当的固定工具将支撑物紧固在所选位置上。
2.3 安装丝杆：将丝杆插入支撑物的孔中，并确保丝杆能够顺利穿过整个支撑物。
2.4 固定丝杆：使用螺丝或其它适当的固定工具将丝杆固定在支撑物上，确保丝杆稳固。
3、调整和测试3.1 调整丝杆位置：根据实际需要，调整丝杆位置，使其能够顺畅地运动。
3.2 测试丝杆：在安装完成后，进行丝杆的测试，确保丝杆能够正常运动，无卡顿或其他异常情况。
4、检查和维护4.1 定期检查：定期检查丝杆的固定情况，确保丝杆仍然处于安全和稳固的状态。
4.2 维护保养：根据丝杆的使用情况，进行必要的维护保养工作，如清洁、润滑等。
附件：本文档附带有以下附件，供安装者参考：- 丝杆安装示意图- 丝杆安装工具清单- 丝杆安装验收表法律名词及注释：1、支撑物：指安装丝杆时所使用的固定物体或结构，用于支撑丝杆并保持其稳定。
2、固定工具：指用于固定丝杆或支撑物的工具，如螺丝、螺母等。
3、孔：指支撑物上的空洞或开口，用于插入和固定丝杆。
上银丝杆规格说明书
上银丝杆规格说明书上银丝杆规格说明书一、产品概述上银丝杆是一种传动元件，主要用于转换旋转运动为直线运动或直线运动为旋转运动。
它由螺纹轴和螺母组成，通过螺纹的相互咬合来实现传递力量和运动。
二、产品特点1. 高精度：上银丝杆采用精密加工工艺，具有高精度、低噪音、平稳性好等特点。
2. 负载能力强：上银丝杆承受负载能力强，可适应不同负载条件下的使用。
3. 耐磨损：上银丝杆采用高强度合金钢制造，表面经过硬化处理，具有较高的耐磨损性能。
4. 安装方便：上银丝杆结构简单，安装方便，可与各种类型的电机配合使用。
三、产品规格1. 直径大小：上银丝杆的直径大小根据不同的需求而定，一般在6mm-80mm之间。
2. 导程长度：导程长度是指每个螺纹回转所产生的线性位移距离，一般在1mm-100mm之间。
3. 杆长：杆长是指上银丝杆的整体长度，根据不同的需求而定，一般在100mm-6000mm之间。
4. 传动精度：传动精度是指上银丝杆传递力量和运动的准确程度，一般在0.05mm-0.1mm之间。
四、产品应用上银丝杆广泛应用于各种机械设备中，如数控机床、自动化生产线、包装机械、印刷机械、纺织机械等领域。
它可以实现高精度的直线运动和旋转运动，并能承受较大的负载，在工业生产中发挥着重要作用。
五、产品维护1. 定期清洁：上银丝杆在使用过程中会积累灰尘和污垢，需要定期清洁以保持良好状态。
2. 润滑保养：上银丝杆需要使用润滑油进行保养，在使用前应该加入适量润滑油，并定期更换。
3. 防锈防腐：上银丝杆表面经过硬化处理后容易生锈，需要定期进行防锈处理。
六、注意事项1. 在使用上银丝杆时，应该避免超负荷或过载使用，以免造成损坏。
2. 安装时应该注意上银丝杆的方向和位置，确保其能够正常工作。
3. 在拆卸和维修上银丝杆时，应该采用专业工具和方法，以免造成二次损坏。
七、结语以上是对上银丝杆规格的详细说明书，希望对您有所帮助。
在使用上银丝杆时，请务必遵守相关安全规定，并进行正确的维护保养。
丝杠安装注意事项
丝杠安装注意事项
1. 嘿，在安装丝杠的时候啊，一定要选对型号呀！就好比你去买鞋子，尺码不合适能舒服吗？比如说我朋友上次，就是没仔细选型号，结果安装后根本没法用，这多耽误事啊。
2. 安装丝杠时，清洁可太重要啦！这就像你要给脸上抹护肤品，脸上脏兮兮的能吸收好吗？上次见到有人安装前不清理，后来出问题了才懊悔。
3. 注意安装的顺序啊，这可不是能随便乱来的！就像搭积木，你得按步骤来呀，不然会塌的呀！想想看，要是顺序乱了，能保证丝杠正常工作吗？
4. 安装过程中要轻拿轻放呀！你想想看，一件宝贝你会随便扔来扔去吗？邻居老王上次就粗鲁对待，结果丝杠都受损了。
5. 别忘了给丝杠上点润滑油啊！这就跟人累了要喝水补充水分一样。
你见过没上油的丝杠很快就顺畅工作的吗？
6. 安装人员得专业啊！找个新手来干能行吗？这就像是让不会开车的人去开车，不出事才怪呢！我就知道有个不专业的给装坏了。
7. 安装后一定要检查啊！难道你买了新衣服不看看有没有瑕疵吗？上次有个没检查，后面出问题了才发现。
8. 大家一定要记住这些注意事项啊，别不当回事，不然到时候出问题了可别怪我没提醒哟！安装丝杠可不是闹着玩的，一定要认真对待呀！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上银滚珠丝杆的安装注意事项
(1) 上银滚珠丝杆有必要坚持彻底的清洗而且用防锈油作好防护，应格外注意不行使尖锐物或刀具碰击牙型外表及不行让任何铁屑进入螺帽内部；而且拼装轴端外径亦不行磕碰擦伤。
(2) 挑选适用的精度等级丝杆，依拼装规范程序装置。
研磨级丝杆多用于高精度机械，有必要准确的校对及选用适宜的精细螺母组合。
转造级丝杆适用于精度较不高的场合，如包装机械…等，即可选用精度较不高的支撑螺母组合。
格外重要是，防止支撑座与螺帽的偏疼，形成负荷的不均。
不均匀负载含径向力及扭矩，都能够形成故障及寿数减低。
(3) 为了使上银丝杆到达最高寿限，凡一建议您运用富含润滑剂之轴承用油，可是油中含石墨及二硫化钼(MoS2)的在外。
油脂有必要坚持填注于钢珠及珠槽上。
油浴式或滴油式给油法皆可，但以直接给油到螺帽内为佳。
(4) 格外要注意的是，当安装丝杆于机械上，请勿击打螺母或弯管，同时不行让螺母与丝杆别离或过行程‐螺母部份行程脱离丝杆。
如果如此则会形成钢珠脱离珠槽。
(5) 挑选适宜的轴端支撑轴承组合。
(6) 在丝杆两头应该装置防撞器或不出牙规划以防止螺母过行程，致使丝杆遭到破坏。
(7) 上银滚珠丝杆最佳运用伸缩式维护套来维护，以防止受到环境中尘埃或铁屑的污染。
若有碎屑或异物进入螺母内，则会形成丝杆只剩十分之一寿数。
运用伸缩式须要在法兰上加螺纹孔以固定之。
(8) 若选用内循环或端盖式循环的上银丝杆，则其一端螺纹有必要出牙且肩部最大尺度，有必要小于根径0.5~1.0mm，若需求肩部尺度大于根径亦可，但将有螺纹线留于肩部上便于螺母装入。
(9) 丝杆热处理时于接近肩部加工的螺纹牙部份有10～20mm长度须坚持软化，以便于加工肩部。
(10) 过大的预压力将形成冲突扭矩的大增及温升效应而使得预期寿数的减短。
但太低的预压力，会使得丝杆刚性缺乏及添加失步的能够性。
凡一建议您，以不超越8％动负荷为预压力最大值；于自动化 X‐Y渠道组织以不超越5％动负荷为预压力最大值。
(11) 当需要与上银丝杆轴别离并再组合时，有必要透过一个外径小于丝杆根径0.2～ 0.4 mm的管子接于螺杆出牙的一端，将螺帽旋出，套内管中。
