电缆开关选型及配电设计规范

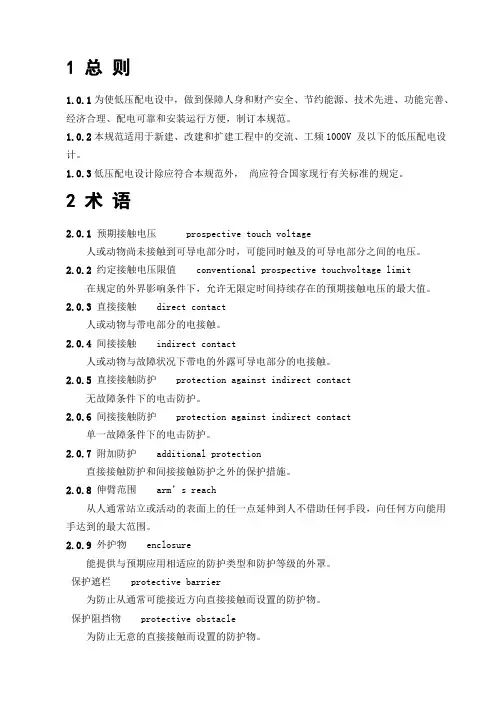

配电设计规范GB50054-2011
在同一金属护套内，由经压缩的矿物粉绝缘的一根或数根导体组成的电缆。
3 电器和导体的选择
3.1 电器的选择
3.1.1 低压配电设计所选用的电器， 应符合国家现行的有关产品标准，并应符合下列规 定：
1、有中性导体的 IT 系统与 TT 系统或 TN 系统之间的电源转换开关电器； 2、TT 系统中，当负荷侧有中性导体是选用隔离电器； 3、IT 系统中，当有中性导体时选用开关电器 在电路中需防止电流流经不期望的路径时，可选用具有断开中性极的开关电器。 在 IT 系统中安装的绝缘监测电器，应能连续监测电气装置的绝缘。绝缘监测电器应只 有使用钥匙或工具才能改变其整定值，其测试电压和绝缘电阻整定值应符合下列规定： 1 SELV 和 PELV 回路的测试电压应为 250V，绝缘电阻整定值应低于 0.5MΩ； 2 SELV 和 PELV 回路以外且不高于 500V 回路的测试电压应为 500V，绝缘电阻整定 值应低于 0.5 MΩ 3 高于 500V 回路的测试电压应为 1000V，绝缘电阻整定值应低于 1.0 MΩ
5 导体最小截面应满足机械强度的要求
敷设方式
表 3.2.2 固定敷设的导体最小截面
绝缘子支撑点间距（m）
导体最小截面(mm2)
铜导体
铝导体
裸导体敷设在绝缘子上
——
10
16
绝缘导体敷设在绝缘子上
≤2
1.5
10
＞2，且≤6
2.5
10
＞6，且≤16
4
10
＞16，且≤25

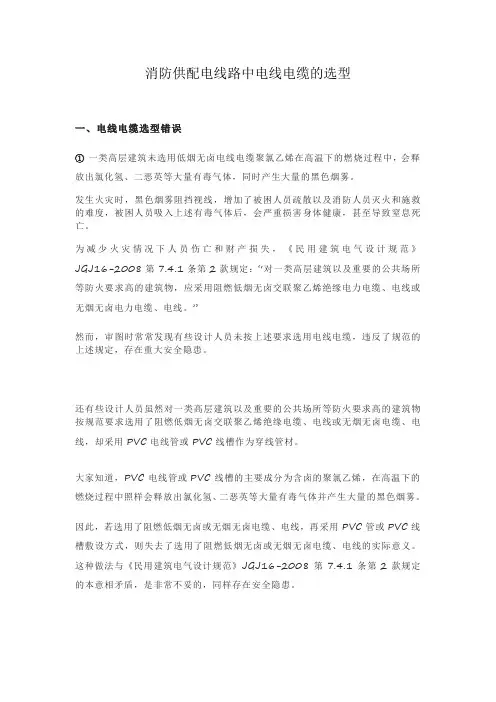

消防供配电线路中电线电缆的选型
消防供配电线路中电线电缆的选型一、电线电缆选型错误①一类高层建筑未选用低烟无卤电线电缆聚氯乙烯在高温下的燃烧过程中，会释放出氯化氢、二恶英等大量有毒气体，同时产生大量的黑色烟雾。
发生火灾时，黑色烟雾阻挡视线，增加了被困人员疏散以及消防人员灭火和施救的难度，被困人员吸入上述有毒气体后，会严重损害身体健康，甚至导致窒息死亡。
为减少火灾情况下人员伤亡和财产损失，《民用建筑电气设计规范》JGJ16-2008第7.4.1条第2款规定：“对一类高层建筑以及重要的公共场所等防火要求高的建筑物，应采用阻燃低烟无卤交联聚乙烯绝缘电力电缆、电线或无烟无卤电力电缆、电线。
”然而，审图时常常发现有些设计人员未按上述要求选用电线电缆，违反了规范的上述规定，存在重大安全隐患。
还有些设计人员虽然对一类高层建筑以及重要的公共场所等防火要求高的建筑物按规范要求选用了阻燃低烟无卤交联聚乙烯绝缘电缆、电线或无烟无卤电缆、电线，却采用PVC电线管或PVC线槽作为穿线管材。
大家知道，PVC电线管或PVC线槽的主要成分为含卤的聚氯乙烯，在高温下的燃烧过程中照样会释放出氯化氢、二恶英等大量有毒气体并产生大量的黑色烟雾。
因此，若选用了阻燃低烟无卤或无烟无卤电缆、电线，再采用PVC管或PVC线槽敷设方式，则失去了选用了阻燃低烟无卤或无烟无卤电缆、电线的实际意义。
这种做法与《民用建筑电气设计规范》JGJ16-2008第7.4.1条第2款规定的本意相矛盾，是非常不妥的，同样存在安全隐患。
当选用阻燃低烟无卤交联聚乙烯绝缘电力电缆、电线或无烟无卤电力电缆、电线时，不得采用PVC材质的电线管或线槽作为穿线管材，这一点应引起电气设计人员的重视。
此外，当供配电线路根据规范要求应当选用阻燃低烟无卤交联聚乙烯绝缘电力电缆、电线或无烟无卤电力电缆、电线时，同一建筑内的综合布线、火灾自动报警、安防等所有弱电系统配线，均应采用阻燃低烟无卤或无烟无卤线缆。
②选用不存在的电线电缆型号在建筑施工图审查过程中，常常发现有些设计人员选用WDZ-BV电线、WDZ-VV电缆、WDZ-YJV电缆或WDZN-BV电线、WDZN-VV电缆、WDZN-YJV电缆。
低压配电设计规范(GB50054-95)
低压配电设计规范(GB50054-95)第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策。
做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。
第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。
第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择。
配电柜空开配置标准
配电柜空开配置标准
配电柜空开配置标准主要包括以下几个方面：
1. 根据电源线线径粗细或电器功率大小来配置，一般平方的铜芯线可以使用16A的空气开关，4平方的铜芯线可使用25A的空气开关，6平方的铜芯线可使用32A的空气开关。
2. 住户配电箱总开关一般可以选择双极32—63A小型空气开关或隔离开关。
3. 照明回路一般用10—16A小型空气开关。
4. 插座回路一般选择16—20A的空气开关。
5. 空调回路一般选择16—25A的空气开关。
6. 采用双极或1P+N（相线+中性线）空气开关，当线路出现短路或漏电故障时，应立即切断电源的相线和中性线，确保人身安全及用电设备的安全。
7. 零线颜色要采用蓝色。
8. 照明及插座回路一般采用导线，每根导线所串连空开数量不得大于3个。
空调回路一般采用或导线，一根导线配一个空开。
9. 箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。
10. A相线为黄、B相线为绿、C相线为红。
此外，在配置配电柜空开时，还需要考虑漏电保护器的配置方式。
根据实际情况选择合适的配置方式，如总开关配置一个漏保，分路厨房卫生间分路再
加漏保；总开关及分路空气开关都配置漏保；总开不配漏保，其他分路各配一个漏保等。
同时也要注意漏电保护器的使用和维护，定期检查其工作状态，确保其能够正常工作。

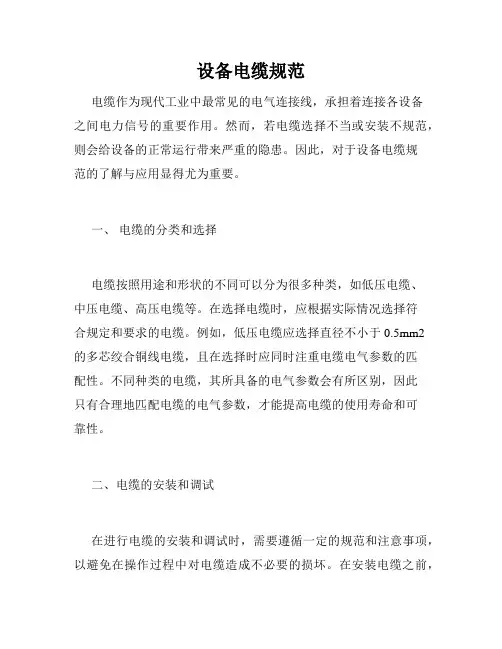

设备电缆规范
设备电缆规范电缆作为现代工业中最常见的电气连接线，承担着连接各设备之间电力信号的重要作用。
然而，若电缆选择不当或安装不规范，则会给设备的正常运行带来严重的隐患。
因此，对于设备电缆规范的了解与应用显得尤为重要。
一、电缆的分类和选择电缆按照用途和形状的不同可以分为很多种类，如低压电缆、中压电缆、高压电缆等。
在选择电缆时，应根据实际情况选择符合规定和要求的电缆。
例如，低压电缆应选择直径不小于0.5mm2的多芯绞合铜线电缆，且在选择时应同时注重电缆电气参数的匹配性。
不同种类的电缆，其所具备的电气参数会有所区别，因此只有合理地匹配电缆的电气参数，才能提高电缆的使用寿命和可靠性。
二、电缆的安装和调试在进行电缆的安装和调试时，需要遵循一定的规范和注意事项，以避免在操作过程中对电缆造成不必要的损坏。
在安装电缆之前，应先查看设备使用的电缆的种类和规格，并按照设备的电气要求选择合适的电缆。
在电缆的连接过程中，应注意电缆的绝缘体应该连续不断地穿过电缆终端，以确保电缆连接牢固。
在电缆连接后，在进行电缆调试时，应检查电缆的电气参数是否与设备参数相匹配。
若不匹配，则应立即调整。
此外，还需要进行电缆的试运行，以确保电缆能正常运行。
一旦发现异常情况，应立即停机检查，以避免对设备造成更加严重的损坏。
三、电缆维护和管理在电缆的日常使用中，应严格按照规定进行维护和管理。
及时巡检电缆，检查其使用情况和是否存在问题。
如果发现电缆有损坏或异常情况，应立即进行更换或修复。
此外，还应定期进行电缆的护理，延长电缆的使用寿命。
在电缆管理方面，应建立电缆档案和使用记录，及时对电缆进行检查和维护。
对于电缆的运维、检修、改造等活动，应有专门的人员负责，避免出现无人负责而造成的安全隐患。
综上所述，设备电缆规范的严格遵守和正确使用，是确保设备正常运行的重要保障。
因此，了解和掌握设备电缆规范显得更加有必要。
电缆开关选型及配电设计规范
1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。
2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16 代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。
3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。
4.HD13BX-1000/31HD 大电流刀开关13 设计序号BX 旋转式操作1000 电流3极1 带灭弧罩而HD13BX一般是指旋转式刀开关。
如果用于PGL柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。
自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
二、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。
因此，在工业．住宅等方面获得广泛应用。
自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。
自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。
DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。
低压配电装置及线路设计规范
低压配电装置及线路设计规范一、低压配电装置设计规范：1.设备选型：低压配电装置（例如开关柜、配电箱等）应选择具有合格认证和防火性能优良的品牌产品，符合国家标准和相关法规要求。
2.布置原则：低压配电装置布置应合理、整齐、美观，并且易于操作和维护。
配电装置布置应考虑安全距离及供电线路走向，避免发生安全事故。
3.电缆通道：低压配电装置的电缆通道应畅通，平直，不得混布强弱电线缆。
通道内布置应满足防火、防腐蚀、防水及防鼠等要求。
4.现场标示：低压配电装置应有清晰的线路标示和操作标示，便于操作和维护人员正确识别和操作。
标示应采用耐候性能好、易于更换和维护的材料制作。
5.配电系统保护：低压配电装置应配备合适的保护装置，包括保护继电器、短路保护器、过载保护器等。
保护装置应设定合理的动作参数，并且经过定期测试和维护。
二、低压配电线路设计规范：1.线缆材质：低压配电线路应选用阻燃、耐火、耐腐蚀和导电性能好的线缆材质，符合国家标准和相关法规要求。
2.线路布置：低压配电线路应根据供电负载的大小、性质和用电设备位置等要素进行合理的布置。
线路布置应尽量避免交叉，减少电磁干扰，并且方便维护和排查故障。
3.线路容量：低压配电线路容量应根据用电负载的需求进行合理设计，以确保线路能够稳定供电，并且充分考虑后期扩容的可能性。
4.绝缘电阻：低压配电线路应确保绝缘电阻满足相关要求，以确保线路的安全运行和防止漏电事故的发生。
绝缘电阻测试应定期进行，并做好记录和维护工作。
5.线路连接：低压配电线路的连接应采用可靠的接线方式和接头，避免接头松动和发热现象，确保电流传输的稳定性和安全性。
综上所述，制定合理的低压配电装置及线路设计规范对于保障供电质量、降低事故风险、提高城市电力系统的可靠性具有重要意义。
设计人员应严格按照规范进行设计，并不断根据实际需求和技术进步进行改进和完善。
此外，在施工和运维过程中，应严格遵守相关规范，并定期进行检测和维护工作，确保低压配电装置及线路的良好运行。
《低压配电设计规范》GB50054_2024
《低压配电设计规范》GB50054_2024
该标准的适用范围包括低压配电工程的设计和施工，以及供电企业制
定配电设计标准和用户选型、设计、施工、验收及日常维护等工作的参考。
低压配电系统是指电压不超过1000V的供电系统，其设计规范有利于
确保供电的安全可靠，减少事故的发生，并提高能源利用效率。
1.设计基本原则：明确了低压配电系统的设计原则，包括安全可靠性、经济合理性、可扩展性和便于维护等方面的要求。
2.设计参数：规定了低压配电系统的设计参数，包括额定电压、频率、额定电流、短路电流、功率因数等。
3.设备选型：对低压配电系统中的设备选型进行了规范，包括开关设备、电缆和导线、变压器、电容器等。
4.电路设计：规定了低压配电系统的电路设计要求，包括线路的布置、电缆的敷设、短路电流计算、过电压保护等。
5.接地设计：明确了低压配电系统的接地设计要求，包括接地电阻、
接地形式、接地网等。
6.配电室设计：规定了低压配电系统的配电室设计要求，包括室内照明、通风、防火等。
7.施工与验收：对低压配电系统的施工和验收进行了规范，包括施工
质量控制、验收标准等。
消防电缆选型规范要求解析
消防电缆选型规范要求解析消防电缆用耐火还是阻燃？是矿物绝缘电缆还是低烟无卤电缆，消防电缆的规范要求有哪些呢?希望以下这篇文章能在消防电缆选型中给您带来帮!一、消防电缆的选型困惑：用耐火还在阻燃，矿物绝缘电缆还是低烟无卤电缆？现行国家及地方设计规范、标准对消防线路选用的约定及存在的困惑如下：GB50016-2014《建筑设计防火规范》(以下简称《建规》)第10.1.10条对消防设备线路选用及敷设有以下要求：“消防配电线路应满足火灾时连续供电需要，其敷设应符合下列规定：(1)明敷时(包括敷设在吊顶内)，应穿金属导管或采用封闭式金属线槽保护，金属导管或封闭式金属线槽应采取防火保护措施;当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属线槽盒保护;当采用矿物绝缘类不燃性电缆时，可直接明敷。
(2)暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。
(3)消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内;确有困难需敷设在同一电缆井、沟内时，应分布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。
”在目前国家所涉及的电缆标准，对电缆的阻燃、耐火、防火、不燃等名称、产品等级分类及相关的参数要求还没有明确、统一的说法的情况下，设计人员对消防线路的设计、产品的选用时常会比较茫然，但《火规》对其消防设施的线路的选型及敷设方式给出了可操作性明确的说法。
对于暗敷的消防线路，只要敷设于不燃性结构层内，同时其保护层厚度不小于30mm，《建规》、《火规》似乎均认可其满足消防线路的设置要求，也能满足不同类别的消防设备在火灾时的持续供电时间要求。
我国研究机构所作的实体火灾试验比表明，只有埋墙暗敷及防护桥架敷设的耐火电缆能在大于30mim的时间内有效。
根据GB/T19666-2005《阻燃和耐火电线电缆通则》，将阻燃电缆根据燃烧时的阻燃性能由高到低分为A、B、C、D4类;对于耐火电缆，根据其火灾时无冲击、有冲击及喷水情况下的持续供电时间分为N、NJ、NS3类;根据绝缘材质，耐火电缆又分为有机型与无机型两种，以往常用的BTTZ-、NG-A(BTLY-)、YTTW-等电缆应属于无机绝缘耐火电缆，现称矿物绝缘类不燃性电缆。
常用电线电缆的选型及敷设要求
常用电线电缆的选型及敷设要求本文更多的从消防的角度结合工程经验，根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范的规定，按普通、消防负荷两部分，从消防供电干线、应急照明和火灾自动报警等三方面，梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。
01在目前的建筑电气设计中，常用的线缆可分为以下几类：普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。
对应上述的各类线缆，不同的厂家有不同的产品，但基本的要求和定义是一致的。
①普通电缆主要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV。
②阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。
该线缆通常指能通过GB/T18380.3(等同IEC60332-3)试验合格的电线电缆。
包括具有阻燃性的聚氯乙烯绝缘电线ZRBV线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.③耐火线缆在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。
通常指通过GB/T12666.6(等效IEC60331)试验合格的电线电缆。
包括具有耐火性的聚氯乙烯绝缘电线NHBV线和具有耐火性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆NHYJV.④无卤低烟线缆无卤低烟阻燃线缆WDZ-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延的电线电缆。
通常把能通过GB/T 17650.2(等同IEC60754-2)、GB/T17651.2(等同IEC61034-2)和GB/T18380.3(等同IEC60332-3)三项标准试验合格的电线电缆称为无卤低烟阻燃电线电缆。
无卤低烟阻燃耐火线缆WDZN-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延、可保持线路完整性的电线电缆。
通常把能通过GB/T17650.2(等同IEC 60754-2)、CB/T 17651.2(等同IEC61034-2)、GB/T 18380.3(等同IEC 60332-3)及GB/T12666.6(等效IEC60331)四项标准试验合格的电线电缆称为无卤低烟阻燃耐火电线电缆。
低压配电设计规范(GB50054-95)
低压配电设计规范(GB50054-95)第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策。
做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。
第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。
第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择。
电缆选型规范
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电缆规格规格表示编辑1.通常表示法①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面电线电缆），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T2.详细表示法因为分支电缆包含主干电缆和支线电缆。
而且两者规格结构不同，因此有两种表示方法：①将主干电缆和支线电缆分别表示，如：干线电缆：FD-YJV-4*（1*185）+1*95 0.6/1KV支线电缆：FD-YJV-4*（1*25）+1*16 0.6/1KV这种方法在设计时尤为简明，可以方便地表示出支线规格的不同②将主干电缆和支线电缆连同表示，如：FD-YJV-4电线电缆规格*（1*185/25）+1*95/16 0.6/1KV这种方法比较直观，但仅限于支线电缆为同一种规格的情况，无法表示支线的不同规格：由于分支电缆主要用于1KV低压配电系统，因此，其额定电压0.6/1KV在设计标注时，可以省略。
电缆开关选型及配电设计规范
1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。
2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16 代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。
3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。
4.HD13BX-1000/31HD 大电流刀开关13 设计序号BX 旋转式操作1000 电流3极1 带灭弧罩而HD13BX一般是指旋转式刀开关。
如果用于PGL柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。
自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
二、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。
因此，在工业．住宅等方面获得广泛应用。
自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。
自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。
DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。
电力工程电缆设计规范
电力工程电缆设计规范
首先，电缆的选型是电力工程中非常重要的一步。
在进行电缆的选型时，需要根据设计的用途、环境条件、负荷情况等因素来选择合适的电缆
型号和规格。
同时，还需要按照电缆的额定电压、额定电流以及线路长度
等指标来确定电缆的截面积，并确保电缆能够满足设计要求。
其次，电缆的敷设也是电缆设计规范中的重要内容。
在进行电缆的敷
设时，需要注意以下几点：首先，电缆的敷设要符合相关的标准和规范，
确保电缆的安全可靠；其次，电缆的敷设要避免与其他设备或管道交叉，
防止相互干扰；最后，电缆的敷设要考虑到维护的便捷性，方便以后对电
缆进行检修和更换。
此外，电缆的连接与接地也是电缆设计规范中需要重视的方面。
在电
缆的连接过程中，需要按照相关规范进行正确的操作，确保电缆的连接牢
固可靠；同时，还需要对电缆进行接地处理，以提高电缆的安全性和稳定性。
电缆的维护也是电缆设计规范中不可忽视的一环，定期的维护检查可
以及时发现电缆存在的问题，避免电缆发生故障。
总结起来，电力工程电缆设计规范主要包括电缆的选型、电缆的敷设、电缆的连接与接地以及电缆的维护等内容。
遵循这些规范可以确保电力工
程中电缆的安全可靠运行，提高电力系统的稳定性和可靠性。
因此，在电
力工程中，合理遵循电缆设计规范是非常重要的。
线缆选型规范手册
三、线缆截面的计算
线缆在系统中需要承载的电流可以按照两种方式计算：根据连接的电气件计算；根据系统实际流过 的电流计算。 以标准通信电源为例：交流输入的空开为100A，配12个模块的50H系统，终局600A。 1、按照空开计算：
输入线缆的截面=100A/（4~6A/mm^2）=16~25mm^2. 2、按照实际流过的电流计算：
6、橡套线：弯曲性能较好，能够在严寒气候下敷设，适用于户外移动设备和有柔软性要求的 回路。
橡套线的使用温度不应超过60度。
7、高压线、高温线、电缆线、光纤等：按产品电气性能选用。
二、线缆选型关注的参数
关于线缆的参数介绍
1、耐压和载流量：优先要满足的电气性能。 额定电压是电缆结构设计和电性能试验用的基准电压。额定电压用U0/U表示，单位为V。U0为
普通线缆的材料为聚氯乙烯（PVC），一般使用温度范围在-10℃~70 ℃，耐热聚氯乙烯可以达 到90 ℃及105 ℃，有的低温限值也可达到-20 ℃。
低烟无卤线缆的材料为聚烯烃，常用的为交联聚乙烯长期允许工作温度90 ℃，采用辐照工艺可 以使耐温提高至125~135 ℃，如果只是满足大于70 ℃的线缆材质选PVC的价格会相对低一些。
摘自GB17945-2010 消防应急照明和疏散指示系统 摘自GB 7000.1-2007 灯具一般安全要求与试验
博大精深 朴实自然
任一绝缘导体和“地”（电缆的金属护层或周围介质）之间的电压有效值。U为多芯电缆或单芯电缆 系统任何两相导体之间的电压有效值。当用于交流系统时，电缆的额定电压应至少等于使用电缆系 统的标称电压。该条件均适用于U0和U值。当用于直流系统时，该系统的标称电压应不大于电缆额 定电压的1.5倍。 例1： 450/750V是指用于交流系统时导线的电压，当用于直流系统时，该系统的标称电压应不大于 电缆额定电压的1.5倍。导线绝缘层的绝缘电阻是随电压升高而下降的，如果超过其所能承受的电压 则会发生击穿放电现象。 所以至少应该按照有关电路的额定绝缘电压确定绝缘导线。 例2：380V三相输入的电源系统选择300/500V的导线够吗？
强电电缆选用标准
强电电缆选用标准
强电电缆是指用于输送高电压和大电流的电缆，主要用于电力输配系统和工业设备中。
选择强电电缆时，需要符合一定的标准和规范，以确保安全可靠的电气传输。
以下是一些常见的强电电缆选用标准：
1. 国家标准：在中国，国家标准主要是指《低压电缆和电缆附件》（GB/T 12706）和《额定电压35 kV及以下交联聚乙烯绝缘电力电缆》（GB/T 19666）等标准。
2. 国际标准：国际电工委员会（IEC）制定了许多国际标准，
如IEC 60502、IEC 60228和IEC 60840等，用于指导强电电缆的选用和使用。
3. 行业标准：根据不同行业的特殊要求，制定了一些行业标准，如矿用电缆标准、石油化工电缆标准等。
4. 设计和制造标准：根据电缆的使用环境、负载电流、电压等参数，制定了一些设计和制造标准，如额定电压、导体截面积、绝缘材料等参数。
5. 安全认证标准：符合国家和行业安全认证要求的电缆通常会获得相关认证，如CCC认证、CE认证等。
选用强电电缆时，还需要考虑电缆的负载能力、耐压能力、防
水防腐蚀性能、耐热性能、导电性能等因素，并根据具体的工程要求、技术规范和使用环境进行选择。
电缆选型及铺设的国家标准
一、1.下级断路器额定电流不得大于上级断路器额定电流。
2.下级电缆的载流量不得大于上级电缆的载流量。
3.室内电缆沟或室外信号线埋深不得低于400mm.二、GB 50054-1995 低压配电设计规范第4．3．4条过负载保护电器的动作特性应同时满足下列条件：Ib≤In≤IzI2≤1.45Iz式中Ib——线路计算负载电流（A）In——熔断器熔体额定电流或断路器额定电流或整定电流（A熔断器熔体额定电流或断路器额定电流或整定电流（A）；Iz——导体允许持续载流量（A）I2 ——保证保护电器可靠动作的电流（A）。
当保护电器为低压断路器时，I2为约定时间内的约定动作电流；当为熔断器时，I2为约定时间内的约定熔断电流.第二节绝缘导线布线第条直敷布线可用于正常环境的屋内场所并应符合下列要求一直敷布线应采用护套绝缘导线其截面不宜大于6mm2，布线的固定点间距，不应大于300mm二绝缘导线至地面的最小距离应符合表5.2.1的规定三当导线垂直敷设至地面低于1.8m时，应穿管保护。
表5.2.1绝缘导线至地面的最小距离表第5.6.8条无铠装的电缆在屋内明敷当水平敷设时，其至地面的距离不应小于2.8m，当垂直敷设时，其至地面的距离不应小于1.8m，当不能满足上述要求时应有防止电缆机械损伤的措施，当明敷在配电室、电机室、设备层等专用房间内时，不受此限制。
第5.6.29条电缆直接埋地敷设时沿同一路径敷设的电缆数量不宜超过8根第5.6.30条电缆在屋外直接埋地敷设的深度不应小于700mm，当直埋在农田时，不应小于1m。
应在电缆上下各均匀铺设细砂层，其厚度宜为100mm, 在细砂层应覆盖混凝土保护板等保护层，保护层宽度应超出电缆两侧各50mm。
在寒冷地区，电缆应埋设于冻土层以下，当受条件限制不能深埋时，可增加细砂层的厚度在电缆上方和下方各增加的厚度不宜小于200mm第5.6.31条电缆通过下列各地段应穿管保护，穿管的内径不应小于电缆外径的1.5倍一电缆通过建筑物和构筑物的基础、散水坡、楼板和穿过墙体等处；二电缆通过铁路、道路处和可能受到机械损伤的地段；三电缆引出地面2m至地下200mm处的一段和人容易接触使电缆可能受到机械损伤的地方。
《供配电系统设计规范》GB50052／95
供配电系统设计规范 GB50052／951. 引言本文档是针对供配电系统设计的规范性文档，参考标准为《供配电系统设计规范》GB50052／95。
本文档旨在帮助设计人员在设计过程中遵守规范，确保设计方案满足相关的技术要求和安全要求。
2. 术语和定义2.1 术语在本文档中，以下术语具有如下定义：•供配电系统：指用来提供电力供应以满足用户需求的设备和线路系统。
•变电站：指改变电的电压、频率或相数的设备。
•配电室：指集中管理和分配电能的场所。
•配电盘：指用来分配电流和电能的配电装置。
•开关柜：指当电路中出现故障或需要对电路进行控制时，用来接通和断开电路的设备。
•电缆沟槽：指用来敷设电力电缆的槽形或管道形设施。
•接地：指将设备、构筑物、设施或人体与大地连接以防止触电与输电线路干扰的行为。
2.2 定义在本文档中，以下定义具有如下含义：•额定电压：指电器设备使用时标明的电压值。
•环行电阻：指接地体与大地形成的电流回路的电阻值。
•额定容量：指设备设计、制造时标明的容量。
•电源回路：指为一组设备或多组设备提供电源的电气回路。
•电力负荷：指在使用电力过程中需要供应的电能。
•配电系统：指将高压电能进行变配电后输送给负载的电力系统。
3. 设计要求3.1 供电方式供电方式应根据现场实际情况进行选择，应考虑到电力质量、供电可靠性、维护运营成本等因素。
3.2 设备额定容量与负载匹配供配电系统的设备额定容量应与电力负荷和配电线路匹配，保证设备和线路的热稳定性、电气稳定性、机械性能稳定性等方面不受过载影响。
3.3 接地保护供配电系统中所有设备、构筑物、设施应按照相关规定进行接地，落实电源回路和防雷接地等措施，确保人身安全和设备运行的可靠性。
3.4 电缆敷设电缆应根据应用场合选择合适的敷设方式和敷设位置，避免热源和电磁源干扰，保证电缆在使用中的安全可靠性。
3.5 配电盘和开关柜配电盘和开关柜应合理布局和设计，保证线路的通断和控制功能，同时也要充分考虑设备的维护和操作方便性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。
2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2 代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。
3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。
4.HD13BX-1000/31HD大电流刀开关13设计序号BX旋转式操作1000电流3极1带灭弧罩而HD13BX一般是指旋转式刀开关。
如果用于PGL 柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。
自动空气开关1、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
2、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。
因此，在工业．住宅等方面获得广泛应用。
自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。
自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。
DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。
DZ系列即可作为配电网络的保护开关，也可作电机、照明电路的控制开关。
3、自动空气开关的工作原理空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
在复式脱扣器中，反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
主触点通过操作机构(手动或电动)使之闭合的，其触点系统由于装有灭弧装置因而不仅能接通或切断正常的工作电流，还能在发生故障时迅速切断比正常工作电流大好几倍的故障电流，从而能有效地保护电路中的电气设备开关的脱扣机构是一套连杆装置。
当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。
如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。
脱扣方式有热动、电磁和复式脱扣3种：1. 2. 3.当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。
在正常情况下，过电流脱扣器的衔铁是释放着的；一旦线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值时，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。
欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。
一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。
当电源电压恢复正常时必须重新合闸后才能工作，实现了失压保护。
1. 2. 3. 4.1. 2. 3. 4.4、自动空气开关的分类按极数分：单极．两极和三极按保护形式分：电磁脱扣器式．热脱扣器式．复合脱扣器式（常用）和无脱扣器式。
按全分断时间分：一般和快速式（先于脱扣机构动作，脱扣时间在0.02秒以内）。
按结构型式分：塑壳式．框架式．限流式．直流快速式．灭磁式和漏电保护式。
5、自动空气开关选择时要注意一下几点根据用途选择自动空气开关的型式和极数根据最大工作电流来选择自动空气开关的额定电流更具需要选择脱扣器的类型、附件的种类和规格要注意上下级开关的保护特性，合理配合，防止越级跳闸6、自动空气开关的型号由于每个厂家生产的型号不同下面仅举一些例子注：1. 1 配电用无代号，保护电机用以2表示2.0 为无脱扣器 1 为热脱扣器式 2 为电磁脱扣器式3为复式3. 手柄直接操作无符号，电动机为P 转动手柄为Z4. Y为一般型G为最高型S为四极型J为较高型C 为经济型正泰的型号及性能参数德力西断路器型号及性能参数1. 2.级数：单级两线（1P+N）、三级四线（3P+N）1.1. 短路脱扣特征：8~12In1.2. 主要技术参数而定工作电压Ue(V)2.1. 单级两线：230 三级四线4002.2. 额定控制电源电压Us：交流230V，50Hz2.3. 额定电流In(A)：63、80、1002.4. 壳架等级额定电流Inm(A)：1002.5. 信号控制脱扣动作时间2.5.1. 信号控制脱扣延时时间(t)：0.5s≤t＜2s2.5.2. 信号控制脱扣瞬间时间(t)：t＜0.1s2.6. 额定短路分断能力Icu(A):60002.7. 过电流保护特征（见表）施耐德空气开关型号对于照明电路选择空气开关空气开关的额定电流应为电路工作电流的1.05∽1.1倍之间对于控制电机的空气开关空气开关的额定电流应为电路工作电流的1.5∽2.5倍之间空气开关的型号C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
工业使用的动力电路有DW和DZ型，常见的型号：20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)家庭使用DZ系列的空气开关（带漏电保护的小型断路器），常见的有以下型号：C16、 C25、C32、C40、C60、C80、C100、C120...(单位A)DZ47-60A C20这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍）（照明），另外一种常见的是D型(动力），用于起动电流较大（如电机）的电器（10-14倍）。
C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。
20A表示额定电流。
DZ10-100/330 Ie=60ADZ－－“自动”的反拼音，系列微型断路器，10－－设计序号（还有很多系列，基本都是厂家命名的），100－－是它的壳架等级，3－－表示极数即三相，3－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式），0－－有无辅助触头（0－－无辅助触头，2－－有辅助触头），Ie=60A－－过电流调节额定电流。
空开的额定电流有几安培至几百安培如10安的和600安的，但是普通的DZ47－63系列的最大电流63安，分为5 10 16（15） 20 25 32（30） 40 50 60（63）好像还有3安和2.5安的。
短路分断电流一般c型6000安，d系列4000安壳架等级电流可以理解为断路器的最大通流能力，不同壳架的断路器内部导体是不一样的。
例如，壳架400的断路器不仅比壳架250的断路器体积要大，内部的导电部件也要大些。
而脱扣环器额定电流提供电流保护的范围。
比如说：回路负载计算电流170A，选择断路器时可以选壳架等级225A(有的厂家只有250档的)，脱扣器(热磁脱扣器)电流200A的(调整范围160A~200A)。
当然如果你考虑增容的问题，如后期容量可能增至320A，则可以选壳架400A的断路器，为了保证保护的准确度，脱扣器电流仍选200A的。
这样在增容的时候只需更换断路器或脱扣器，不需要对柜的结构和连接导体进行改动。
一般国产的传统热磁脱扣器的整定范围都不大，好像只0.8~1.0In(In指脱扣器电流)，档位也不够多。
如果是电子式的脱扣器，整定范围和档位就要大得多。
要点：1. 1.1.空气开关额定电压大于等于线路额定电压；2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。
空气开关是用来保护电线及防止火灾，所以是要根据电线的大小选配的而不是根据电器的功率选配的。
如果空气开关选用太大就不用保护电线，当电线超载空气开关仍不会跳，就会为家庭安全带来隐患。
所以应该先检查电线的大小，如果电线允许更大的空气开关则可以换大一点的空气开关。
1.5平方线配C10 的开关，2.5平方线配C16 或20的开关，4平方线配C25 的开关，6平方线配C32的开关。
如果电线太小，应给大功率的电器配专用线。
额定电流和起跳电流有区别。
而且额定电流是在环境温度为40摄氏度时的整定值。
实际使用时可参照厂家提供的降容曲线。
FAQ根据什么依据选择低压柜主受空气开关（3P或4P）看看四极断路器的选用吧！属于下列情况，有必要选用四极断路器：1.有双电源切换要求的系统必须选用四极断路器以满足其的维护、测试和检修时的隔离需要；2.住宅每户单相总开关应选用带N极的二极开关（可用四极断路器）；3.剩余电流动作保护器（漏电开关），必须保证所保护的回路中的一切带电导线断开，因此，对具有剩余电流动作保护要求的回路，均应选用带N极（如四极）的漏电断路器。
