PWM控制芯片+推挽结构驱动电路
推挽驱动电路原理
推挽驱动电路原理推挽驱动电路是一种常用的电路配置，用于控制电机、继电器等设备的正反转或开关动作。
它由两个互补的晶体管或功率场效应管组成，通过交替导通来实现输出信号的驱动。
本文将详细介绍推挽驱动电路的原理和工作方式。
一、推挽驱动电路的基本原理推挽驱动电路由一个NPN型晶体管和一个PNP型晶体管组成。
当输入信号为高电平时，NPN晶体管导通，输出信号为低电平；当输入信号为低电平时，PNP晶体管导通，输出信号为高电平。
通过这种方式，推挽驱动电路可以实现正反转或开关动作的控制。
二、推挽驱动电路的工作方式推挽驱动电路的工作方式可以分为两个阶段：上升沿阶段和下降沿阶段。
在上升沿阶段，输入信号从低电平切换到高电平。
此时，NPN晶体管导通，PNP晶体管截止。
输出信号为低电平，控制设备处于关闭状态。
在下降沿阶段，输入信号从高电平切换到低电平。
此时，NPN晶体管截止，PNP晶体管导通。
输出信号为高电平，控制设备处于打开通过交替导通和截止，推挽驱动电路可以实现输出信号的正反转或开关动作。
三、推挽驱动电路的优点推挽驱动电路具有以下几个优点：1. 输出信号的电平稳定性高：由于采用了互补的晶体管配置，推挽驱动电路的输出信号电平稳定，不易受到外界干扰。
2. 输出功率大：推挽驱动电路可以通过并联多个晶体管来增加输出功率，适用于驱动大功率负载。
3. 输出电流能力强：推挽驱动电路的输出电流能力较强，可以满足对大电流的需求。
4. 工作效率高：推挽驱动电路的工作效率较高，能够有效地将输入信号转换为输出信号，减少能量损耗。
四、推挽驱动电路的应用推挽驱动电路广泛应用于各种需要正反转或开关动作控制的场合，例如：1. 电机驱动：推挽驱动电路可以用于控制直流电机或步进电机的正2. 继电器控制：推挽驱动电路可以用于控制继电器的开关动作。
3. LED控制：推挽驱动电路可以用于控制LED灯的亮灭。
4. 音频放大器：推挽驱动电路可以用于音频放大器的输出级。
SG工作原理以及输出电路驱动电路
SG3525是美国SiliconGeneral公司推出的PWM控制器，它的输出级采用推挽电路，双通道输出，每一通道的驱动电流最大值达500mA，能够直接驱动功率GTR和功率MOSFET。
其工作频率高达400kHz，具有欠压关断、可编程软启动等特点。
SG3525是一种性能优良、功能齐全、通用性强的单片集成PWM控制器。
由于它简单、可靠及使用方便灵活，大大简化了脉宽调制器的设计及调试，因而被广泛应用于开关电源、电机调速等控制电路中。
图3—9SG3525引脚排列图SG3525的引脚排列如图3—9所示，内部结构如图3—10所示。
各引脚名称、功能和用法如表3—2所示。
图3—10SG3525内部结构图表3—2SG3525引脚的名称、功能和用法续表SG3525芯片内部集成了精密基准电源、误差放大器、带同步功能的振荡器、脉冲同步触发器、图腾柱式输出晶体管、PWM比较器、PWM锁存器、软启动电路、关断电路和欠压锁定电路。
芯片+基准电压精度为±1%，由于基准电压值在误差放大器的输入共模范围内，因此，无须外接电阻。
SG3525可以工作在主从模式，也可以与外部时钟同步。
通过C T端(引脚⑤)与放电端之间的电阻可以设置死区时间。
SG3525采用电压模式控制方式，工作原理波形如图3—11所示。
振荡器输出的时钟信号触发PWM锁存器(Latch)，形成PWM信号的上升沿，使主电路的开关器件开通。
误差放大器的输出信号与振荡器输出的三角波信号相比较，当三角波的瞬时值高于误差放大器的输出时，PWM比较器翻转，触发PWM锁存器，形成PWM信号的下降沿，使主电路的开关器件关断。
F/F触发器用作分频器，将PWM锁存器的输出分频，得到占空比为、频率为振荡器频率一半的方波。
1.软启动SG3525的软启动电容接入端(引脚⑧)上通常接一个5μＦ的软启动电容。
充电过程中，由于电容两端的电压不能突变，因此，与软启动电容接入端相连的PWM比较器反相输入端处于低电平，PWM比较器输出为高电平。
pwm控制电路工作原理
pwm控制电路工作原理
PWM（Pulse Width Modulation）控制电路是一种通过调节信
号的脉冲宽度来控制电路输出的方法。
工作原理如下：
1. 将需要控制的信号输入到PWM控制器中，如微处理器或专
用PWM控制芯片。
2. PWM控制器会生成一个固定频率的方波信号，称为基准信号。
3. 控制器根据输入的控制信号的幅度和波形，决定每个周期内方波信号的脉冲宽度。
4. 控制器输出的脉冲宽度会通过驱动电路传递给被控制的电路，如电机或灯光等。
5. 被控制电路根据接收到的脉冲宽度进行工作状态调整，如电机根据脉冲宽度调整转速，灯光根据脉冲宽度调整亮度等。
通过调节PWM信号的脉冲宽度，可以实现对电路输出的精确
控制。
较短的脉冲宽度对应较低的输出，较长的脉冲宽度对应较高的输出。
这种方法可以在不改变输出电流或电压的情况下，实现对电路输出的精确调节。
一般来说，调节脉冲宽度的频率越高，控制的精度越高。
PWM控制与驱动电路
电流源则被接通，并向外部电容再次充电。在图2-5中可看到，充电电流具有
图示的负极性，而放电电流则具有正极性。在图2-4(b)中，通过接通和关断
高压电流源，滞后的自动再启动比较器可维持Vc值介于典型的4.7~5.7V窗口
范围内。自动再启动电路具有一个八分频计数器，它能阻止输出级MOSFET
再次导通，知道八个放电－充电周期已经过去为止。通过把自动再启动占空
2-2-4 PWM控制与驱动电路 2-2-4-1
TL494 PWM控制器
特性： •内置校准器提供稳定的5V参考电压。 •TR输出可提供200mA的电流。 •输出可控制推挽式或单端式操作。 •多任务的死区控制（ Pin4）和PWM控制单元。 •片上晶振的主从操作。 •每个输出口有内置双倍脉冲禁止回路。
2 电路设计新特点：AC/DC变换效率提高到90％只有三个引脚的单片IC综合了控制系统，驱动电路， 功率MOSFET,脉宽调制，高压启动电路，环路补偿调节，故障保护电路等功能；TOP器件的线 性控制特性，在低成本上具有竞争力。
3 TOPSwitch-2有二种封装形式。除三脚TOP-220外，还有8脚DIP封装中有6个引脚接地，用于增大 散热功能，特别有利于微型电器设备的电源安装设计。
馈接法时，该脚的动态阻抗与外部电阻值和电容器数值，共同确定了电源系
统的控制回路补偿量。
TOPSwitch-II电路的起始工作波形如图2-4所示，图中给出了正常工作时
和自动再启动时的两种不同波形。
如果让控制脚的外部电容CT放电到较低的门限电平，那么输出级
MOSFET将被关断截止，此时控制电路进入一个低电流的准备状态。而高压
如图2-3所示，在正常工作期间，内部输出级MOSFET的占空比， 使随着控制脚电流的增大而线性地减小。为了执行所有必要的控制、偏 置和保护功能，漏极脚和控制脚分别完成下面所述的几项功能（可参见 图2-2和图2-5中的TOPSwitch集成电路之定时脉冲波形与电压波形）。

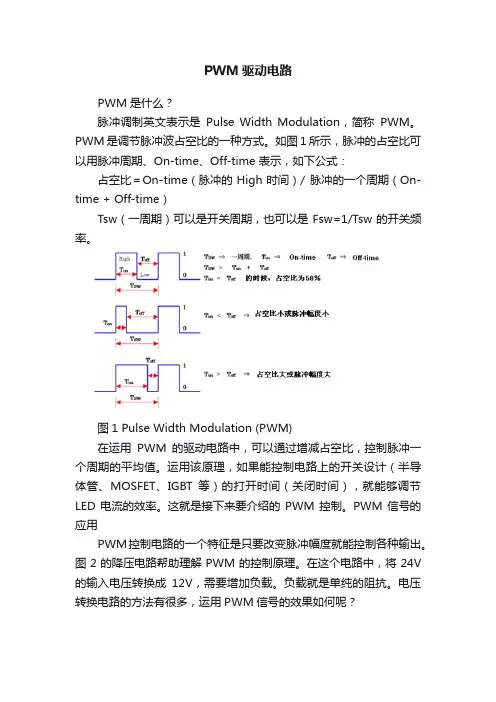

PWM驱动电路
PWM驱动电路PWM是什么？脉冲调制英文表示是Pulse Width Modulation，简称PWM。
PWM是调节脉冲波占空比的一种方式。
如图1所示，脉冲的占空比可以用脉冲周期、On-time、Off-time 表示，如下公式：占空比＝On-time（脉冲的High时间）/ 脉冲的一个周期（On-time + Off-time）Tsw（一周期）可以是开关周期，也可以是Fsw=1/Tsw的开关频率。
图1 Pulse Width Modulation (PWM)在运用PWM的驱动电路中，可以通过增减占空比，控制脉冲一个周期的平均值。
运用该原理，如果能控制电路上的开关设计（半导体管、MOSFET、IGBT等）的打开时间（关闭时间），就能够调节LED电流的效率。
这就是接下来要介绍的PWM控制。
PWM信号的应用PWM控制电路的一个特征是只要改变脉冲幅度就能控制各种输出。
图2的降压电路帮助理解PWM的控制原理。
在这个电路中，将24V 的输入电压转换成12V，需要增加负载。
负载就是单纯的阻抗。
电压转换电路的方法有很多，运用PWM信号的效果如何呢？图2 降压电路在图2的降压电路中取PWM控制电路，如图3所示。
MOSFEL 作为开关设计使用。
当PWM信号的转换频率数为20kHz时，转换周期为50μs。
PWM信号为High的时候，开关为On，电流从输入端流经负载。
当PWM信号处于Low状态时，开关Off，没有输入和输出，电流也断掉。
这里尝试将PWM信号的占空比固定在50％，施加在开关中。
开关开着的时候电流和电压施加到负载上。
开关关着的时候因为没有电流，所以负载的供给电压为零。
如图4绿色的波形、V（OUT）可在负载中看到输出电压。
图3 运用PWM信号的降压电路图4 解析结果占空比：50％输入电压是直流，通过脉冲信号得到输出电压在负载的前端（开关的后端）插入平滑电路，就可以得到如图4所示的茶色的波形。
输出脉冲的平均值约12V时，直流电压可以供给负载。
PWM控制芯片SG3525功能简介
PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input(引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4)：振荡器输出端。
5.CT(引脚5)：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start(引脚8)：软启动电容接入端。
该端通常接一只5 的软启动电容。
pensation(引脚9)：PWM比较器补偿信号输入端。
在该端与引脚2之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型调节器。
10.Shutdown(引脚10)：外部关断信号输入端。
该端接高电平时控制器输出被禁止。
该端可与保护电路相连，以实现故障保护。
11.Output A（引脚11）：输出端A。
引脚11和引脚14是两路互补输出端。
常用pwm控制芯片及电路工作原理
常用pwm控制芯片及电路工作原理常用PWM控制芯片及电路工作原理一、引言脉宽调制（PWM）是一种常用的电子技术，用于控制电子设备的输出信号的占空比。
常见的PWM控制芯片和电路广泛应用于各个领域，如电机驱动、LED亮度控制、音频放大等。
本文将介绍几种常用的PWM控制芯片及其工作原理。
二、常用PWM控制芯片和电路1. NE555NE555是一种经典的PWM控制芯片，被广泛应用于各种电子设备。
其工作原理基于一个比较器和一个RS触发器构成的控制电路。
NE555通过调节电阻和电容的值，可以实现不同的调制周期和占空比。
2. ArduinoArduino是一种开源的单片机平台，它内置了PWM功能，可以通过编程来控制输出的PWM信号。
Arduino的PWM输出信号是通过改变数字输出引脚的电平和占空比来实现的。
通过编写代码，可以轻松地控制PWM信号的频率和占空比。
3. 555定时器与MOS管这种PWM控制电路的原理是利用NE555定时器和MOS管组成的开关电路。
NE555定时器负责产生固定频率的方波信号，而MOS管则根据方波信号的占空比进行开关控制。
通过调节NE555的电阻和电容值，可以实现不同的PWM频率和占空比。
4. 软件PWM软件PWM是通过编程实现的一种PWM控制方式，主要用于一些资源有限的单片机系统。
它通过周期性地改变输出引脚的电平和占空比来模拟PWM信号。
软件PWM的实现原理是使用定时器中断来触发状态改变，并通过软件计数器来控制占空比。
三、PWM控制原理PWM控制的基本原理是通过改变信号的占空比来控制输出的平均功率。
占空比是指PWM信号高电平的时间与一个周期的比值。
例如，如果一个PWM信号周期为1ms，高电平时间为0.5ms，则占空比为50%。
占空比越大，输出信号的平均功率越大。
PWM控制的工作原理是利用开关的方式，将输入电压分成若干个短时间段的高电平和低电平。
通过不同的高低电平时间比例，可以调节输出信号的平均功率。
SG3525工作原理以及输出电路驱动电路
3.2 电压型PWM控制器SG3525字体[大][中][小] SG3525是美国Silicon General公司推出的PWM控制器，它的输出级采用推挽电路，双通道输出，每一通道的驱动电流最大值达500mA，能够直接驱动功率GTR和功率MOSFET。
其工作频率高达400kHz，具有欠压关断、可编程软启动等特点。
SG3525是一种性能优良、功能齐全、通用性强的单片集成PWM 控制器。
由于它简单、可靠及使用方便灵活，大大简化了脉宽调制器的设计及调试，因而被广泛应用于开关电源、电机调速等控制电路中。
图3—9 SG3525引脚排列图SG3525的引脚排列如图3—9所示，内部结构如图3—10所示。
各引脚名称、功能和用法如表3—2所示。
图3—10 SG3525内部结构图表3—2 SG3525引脚的名称、功能和用法续表SG3525芯片内部集成了精密基准电源、误差放大器、带同步功能的振荡器、脉冲同步触发器、图腾柱式输出晶体管、PWM比较器、PWM锁存器、软启动电路、关断电路和欠压锁定电路。
芯片+5.1V基准电压精度为±1%，由于基准电压值在误差放大器的输入共模范围内，因此，无须外接电阻。
SG3525可以工作在主从模式，也可以与外部时钟同步。
通过C T端(引脚⑤) 与放电端之间的电阻可以设置死区时间。
SG3525采用电压模式控制方式，工作原理波形如图3—11所示。
振荡器输出的时钟信号触发PWM锁存器(Latch)，形成PWM 信号的上升沿，使主电路的开关器件开通。
误差放大器的输出信号与振荡器输出的三角波信号相比较，当三角波的瞬时值高于误差放大器的输出时，PWM比较器翻转，触发PWM锁存器，形成PWM信号的下降沿，使主电路的开关器件关断。
F/F触发器用作分频器，将PWM锁存器的输出分频，得到占空比为0.5、频率为振荡器频率一半的方波。
1. 软启动SG3525的软启动电容接入端(引脚⑧) 上通常接一个5μF的软启动电容。
推挽电路
开关电源模块并联供电系统摘要：本系统以推挽电路为主电路、以集成PWM芯片SG3525为控制核心，实现24V输入、额定输出8V、满载16W的DC/DC变换。
通过SG3525的闭环调整，两路DC/DC变换器实现并联输出，且两路输出电流可按指定比例调整。
以单片机DSPIC30F2012为主控芯片，实现对DC/DC变换的电流采样、基准给定及系统的控制管理。
实验结果表明：DC/DC变换器在全负载范围内稳压精度大于99%，系统满载效率大于80%；按指定模式并联输出时，各DC/DC变换器的输出电流相对误差绝对值小于2%，且电路能精确实现过流保护。
Abstract:A push-pull circuit of the system is the main circuit, The SG3525 PWM chip integration for the control of the core, to achieve 24V input, depending on the output 8V, loaded with 16W of DC / DC converter. SG3525 through closed-loop adjustment, two DC / DC converters to achieve parallel output, and two output currents can be specified scaling. As the master chip to chip DSPIC30F2012, to achieve the DC / DC converter of the current sampling, the benchmark for a given system control and management.The results show that: DC / DC converter at full load regulation accuracy within 99% full load efficiency is more than 80%; parallel output mode specified when the DC / DC converter output current relative absolute error less than 2%, and the over-current protection circuit accurately.关键字：开关电源；推挽式变换电路；SG3525、1．方案论证与选择1．1主电路的选择方案方案一：主电路部分采用推挽式变换电路。
PWM 控制芯片
PWM控制芯片SG3525功能简介2007/04/12 17:21您现在的位置是：主页>>>电子元器件资料>>>正文1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。
SG3525是用于驱动N沟道功率MOSFET。
其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input(引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4)：振荡器输出端。
5.CT(引脚5)：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
PWM控制芯片认识及外围电路设计实验
实验三十五 PWM 控制芯片认识及外围电路设计实验（电力电子学—自动控制理论综合实验）一、 实验原理 1．PWM 控制电力电子电路控制中广泛应用着脉冲宽度调制技术（Pulse Width Modulation, 简称PWM ），将宽度变化而频率不变的脉冲作为电力电子变换电路中功率开关管的驱动信号，控制开关管的通断，从而控制电力电子电路的输出电压以满足对电能变换的需要。
由于开关频率不变，输出电压中的谐波频率固定，滤波器设计比较容易。
PWM 控制的原理可以简单通过图35-1理解。
图中，V 1为变换器输出的反馈电压与一个三角波信号V tri 进行比较，比较电路产生的输出电压为固定幅值、宽度随反馈电压的增大而减小的PWM 脉冲方波，如图中阴影部分所示。
若将该PWM 方波作为如图35-2所示的直流降压变换器的开关管的驱动信号，当输出电压升高时，输出电压方波宽度变窄，滤波后输出直流电压降低，达到稳定到某一恒定值的目的。
由PWM 控制的原理可知，实现PWM 控制应该具备以下条件：图35-1 PWM 控制原理V triV 1V 图35-2 直流－直流降压变换电路(Buck 电路)(1) 有三角波或阶梯波这样具有斜坡边的信号，作为调节宽度的调制基础信号；从图35-1可以知道，三角波的频率就是使图35-2中开关管通断的开关频率。
(2) 有比较器以便将调制基础信号和反馈电压信号进行比较产生PWM 信号；(3) 对反馈电压幅度的限制门槛电压，以使反馈电压不至于超过三角波最高幅值或低于三角波最低值。
一旦超出其最高值或低于最低值，2个信号没有交点，将出现失控情况；(4) 若同时需要控制多个开关管，尤其是桥式电路的上下桥臂上的一对开关管时，应具有死区电路。
死区即上下桥臂的两个开关管都没有开通脉冲、都不导通的时间，以便待刚关断的开关管经历恢复时间完全关断后，再让另一开关管开通； (5) 有反馈控制环节（即恒定的电压给定、误差放大器及调节器（或校正环节）、功率放大电路）；(6) 按照一定逻辑关系开放脉冲的逻辑控制电路。
第4 章 PWM 控制芯片及其应用
8
Vref
该引脚是参考输出，它通过电阻 RT 向电容 CT 提供充电电流。
订购型号信息如表 4-3 所示。
表 4-3 订购型号信息
贴片（SO8）
直插
UC2842BD1；UC3842BD1
UC2842BN；UC3842BN
UC2843BD1；UC3843BD1
UC2843BN；UC3843BN
UC2844BD1；UC3844BD1
以典型的电流模式 PWM 控制芯片 UCX842B/3B/4B/5B 系列为例讲解控制芯片的工作方 式以及外围电路的分析。
在分析 UC384X 系列芯片之前，从以下知识要点来学习控制芯片： ①每个引脚的名称及说明； ②每个引脚的作用，以及它在电路中的连接； ③每个引脚正常工作时电压或电流的范围，引脚之间相互影响的关系； ④芯片中典型电路工作原理的分析； ⑤控制芯片一定要输出 PWM 波去控制功率开关管即 MOS 管，要清楚哪些引脚最容易 引起没有 PWM 波的输出； ⑥弄懂参数之间的曲线图（比如振荡频率与 RT、CT 之间的关系、最大占空比与定时电 阻之间的关系、芯片工作电压与电流之间的关系等）； ⑦找到芯片的 application note（应用信息），教我们如何分析芯片的工作方式、与功率 电路的连接以及关键元件参数的计算等 ⑧ 会用示波器去测试电路，根据波形分析产生的原因，从而找到解决问题的办法。 1. 控制芯片 UC284XB/UC384XB 的特点、结构框图、功能说明及电气特性参数 （1）控制芯片 UC284XB/UC384XB 的特点如下： ·微调的振荡器放电电流，可精确控制占空比 ·电流模式工作频率可达到 500KHz ·自动前馈补偿 ·锁存脉宽调制，可逐周限流 ·内部微调的参考电压，带欠压锁定 ·大电流图腾柱输出 ·欠压锁定，带滞后 ·低压启动和工作电流 （2）器件描述 UC2842B/3B/4B/5B（UC3842B/3B/4B/5B）是高性能固定频率电流模式控制器专为离线 和直流-直流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的 解决方案。这些集成电路具有可微调的振荡器，能进行精确的占空比控制、温度补偿的参考、 高增益误差放大器。电流取样比较器和大电流图腾柱式输出，是驱动功率 MOS 管的理想器 件。 其它的保护特性包括输入和参考欠压锁定，带有滞后、逐周电流限制、可编程输出死区 时间和单个脉冲测量锁存等。
lm5030推挽原理
lm5030推挽原理
LM5030是一款高性能、高压升压开关稳压器控制器芯片。
它主要用于驱动高压MOSFET的推挽式开关电路，从而实现高效率的DC-DC升压转换。
推挽式开关电路是一种常见的电源转换拓扑结构，它通过交替地打开和关闭两个功率开关管来实现电压的转换。
LM5030通过控制这两个开关管的工作周期和频率，实现对输出电压的精确调节和稳定。
LM5030的推挽原理主要包括以下几个方面：
1. PWM控制，LM5030采用脉冲宽度调制（PWM）控制方式，通过调节开关管的导通时间来控制输出电压。
当输出电压低于设定值时，控制器增大开关管的导通时间；当输出电压高于设定值时，控制器减小开关管的导通时间。
这种方式可以实现对输出电压的精确控制。
2. 死区控制，在推挽式开关电路中，为了避免两个开关管同时导通而引起短路，需要设置一个“死区时间”，即两个开关管的导通时间不会重叠。
LM5030内置了死区控制逻辑，能够确保开关管的安全工作。
3. 脉冲频率调制，LM5030还支持脉冲频率调制（PFM）功能，当负载较小时，控制器会自动切换到PFM模式，降低开关频率以提高效率。
4. 过流保护，LM5030具有过流保护功能，当输出短路或超负荷时，控制器会立即停止开关管的导通，保护电路不受损坏。
总的来说，LM5030通过PWM控制、死区控制、PFM功能和过流保护等多种技术手段，实现了高效的推挽式开关电路控制，能够满足各种高压升压转换的应用需求。
电流模式控制PWM原理和电路图
电流模式控制PWM原理和电路图电流模式控制PWM原理和电路图作者：微叶科技时间：2015-06-20 17:23以电流作为采样控制信号的PWM称为电流模式控制PWM。
下面分别介绍峰值电流模式控制PWM和平均电流模式控制 PWM。
1．峰值电流模式控制PWM峰值电流模式控制PWM(Peak Current-mode Control PWM)是一种固定时钟开启、峰值电流关断的控制方法。
其典型电路如图1所示。
从图中可知，振荡电路产生一个固定频率的时钟信号ucr，ucr 驱动斜坡补偿电路产生斜坡补偿信号uc。
采样自电感电流的信号为ub，ub与uc在合成器中合成为输出u∑，u∑是一个变化的、其峰值与电感峰值电流有关的三角波或梯形尖角波。
u∑与采样自输出电压的误差信号ue在比较放大器中比较放大，其输出作为触发器的触发信号，再经驱动电路产生PWM脉冲，控制开关管的导通和关断。
所以，峰值电流模式控制不是用电压误差信号直接控制PWM的脉宽，而是用峰值电感电流间接控制 PWM的脉宽。
图1 峰值电流模式控制 PWM 电路图峰值电流模式控制PWM的优点如下：(1)动态闭环响应较快，对负载变化的动态响应较快；(2)电路较简单，易于设计和调试；(3)虽然电路中没有电压模式中所采用的具有输入电压前馈功能的双环控制系统，但峰值电流模式控制对输入电压的变化仍有较快的动态响应。
虽然峰值电感电流容易采样，而且逻辑上与平均电感电流大小的变化相一致。
但是在不同占空比的情况下，同一峰值电感电流值却对应不同的平均电感电流值，即峰值电感电流与平均电感电流之间不存在唯一的对应性。
而在电流模式控制中，平均电感电流的变化是决定输出电压变化的唯一因素，所以在占空比较大的情况下，由于开环控制的不稳定性，难以精确校正峰值电感电流与平均电感电流之间的对应关系。
一般情况下，占空比的取值要小于50%。
但是，即使占空比小于50%，也极易产生次谐波振荡。
为了克服这种不稳定性，必须采用斜坡补偿。
电流型PWM控制芯片UC3844引脚图及工作原理
电流型PWM控制芯片UC3844引脚图及工作原理基本原理UC3844 是电流型单端输出式PWM ,其最大占空比为50% ,启动电压16V ,具有过压保护和欠压锁定功能。
当工作电压大于34V 时,稳压管稳压,使内部电路在小于34 电压下可靠工作;当输入电压低于10V 时,芯片被锁定,控制器停止工作。
其内部框图和引脚图如图3 所示。
图3 UC3844 内部框图UC3844 的工作原理是:反馈电压和2.5 V 基准电压之差,经误差放大器E/A 放大后作为门限电压,与反馈电流经采样后的电压,一起送到电流感应比较器。
当电流取样电压超过门限电压后,比较器输出高电平触发RS 触发器,然后经或非门输出低电平,关断功率管,并保持这种状态直至振荡器输出脉冲到触发器和或非门为止。
这段时间的长短由振荡器输出脉冲宽度决定。
PWM 信号的上升沿由振荡器决定,下降沿由功率开关管电流和输出电压共同决定。
反转触发器限制PWM 的占空比调节范围在0～50 %之内。
UC3844 的振荡工作频率由引脚4 与引脚8 之间所接定时电阻RT、脚4 与地之间所接定时电容CT 设定。
计算公式为: f = 1/T = RTCT/0.55 = 1.72RTCT。
引脚2 是电压反馈端,将取样电压加至E/A 误差放大器的反相输入端,与同向输入端的2.5 V 基准电压进行比较,产生误差电压。
利用内部E/A 误差放大器可以构成电压环。
引脚3 是电流反馈端,电流取样电压由引脚3 输入到电流比较器。
当引脚3 电压大于1V 时,输出关闭。
利用引脚3 和电流比较器可以构成电流环。
引脚1 是补偿端,外接阻容元件以补偿误差放大器的频率特性。
引脚8 为5V 基准电压,带载能力50mA。
引脚6 为推挽输出端,有拉、灌电流的能力。
引脚5 为公共端。
引脚7 为集成块工作电源端,电压范围为8V～40V。
UC3844 的输出级为图腾柱式电路,与SG3525 的一端完全相同。
输出平均电流值为±200mA ,最大峰值电流±1A ,可直接驱动功率管。
PWM控制芯片SG3525功能简介
PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。
SG3525是用于驱动N沟道功率MOSFET。
其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input(引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4)：振荡器输出端。
5.CT(引脚5)：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start(引脚8)：软启动电容接入端。
该端通常接一只5 的软启动电容。
pwm mos推挽结构
1111
PWM（Pulse Width Modulation）脉宽调制是一种常用的信号调节技术，它通过改变信号的脉冲宽度来控制输出信号的平均值。
在PWM MOS 推挽结构中，MOSFET （Metal-Oxide-Semiconductor Field-Effect Transistor）金属氧化物半导体场效应晶体管被用作开关元件，用于实现脉宽调制和功率放大。
PWM MOS 推挽结构通常由两个 MOSFET 组成，一个上拉 MOSFET 和一个下拉 MOSFET。
这两个 MOSFET 以推挽方式工作，即一个导通时，另一个截止。
通过控制两个 MOSFET 的导通时间，可以调节输出信号的脉宽，从而实现对输出信号的控制。
在 PWM MOS 推挽结构中，上拉 MOSFET 通常连接到电源电压，而下拉 MOSFET 通常连接到地。
当需要输出高电平时，上拉 MOSFET 导通，下拉 MOSFET 截止，输出电压等于电源电压。
当需要输出低电平时，上拉 MOSFET 截止，下拉 MOSFET 导通，输出电压等于地电压。
通过改变 PWM 信号的占空比，可以控制上拉 MOSFET 和下拉 MOSFET 的导通时间，从而调节输出信号的脉宽。
占空比越大，上拉 MOSFET 导通时间越长，输出信号的高电平时间越长；占空比越小，下拉 MOSFET 导通时间越长，输出信号的低电平时间越长。
PWM MOS 推挽结构具有效率高、驱动能力强、控制精度高等优点，因此在许多应用中得到广泛应用，如电源管理、电机控制、LED 驱动等领域。
