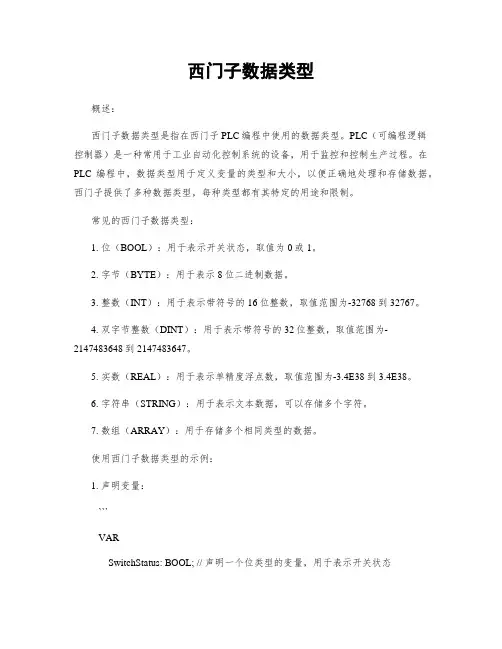

西门子数据类型
西门子数据类型概述：西门子数据类型是指在西门子PLC编程中使用的数据类型。
PLC（可编程逻辑控制器）是一种常用于工业自动化控制系统的设备，用于监控和控制生产过程。
在PLC编程中，数据类型用于定义变量的类型和大小，以便正确地处理和存储数据。
西门子提供了多种数据类型，每种类型都有其特定的用途和限制。
常见的西门子数据类型：1. 位（BOOL）：用于表示开关状态，取值为0或1。
2. 字节（BYTE）：用于表示8位二进制数据。
3. 整数（INT）：用于表示带符号的16位整数，取值范围为-32768到32767。
4. 双字节整数（DINT）：用于表示带符号的32位整数，取值范围为-2147483648到2147483647。
5. 实数（REAL）：用于表示单精度浮点数，取值范围为-3.4E38到3.4E38。
6. 字符串（STRING）：用于表示文本数据，可以存储多个字符。
7. 数组（ARRAY）：用于存储多个相同类型的数据。
使用西门子数据类型的示例：1. 声明变量：```VARSwitchStatus: BOOL; // 声明一个位类型的变量，用于表示开关状态Temperature: REAL; // 声明一个实数类型的变量，用于表示温度Message: STRING(20); // 声明一个字符串类型的变量，最大长度为20个字符SensorData: ARRAY[1..10] OF INT; // 声明一个包含10个整数的数组END_VAR```2. 赋值和读取变量：```SwitchStatus := 1; // 将位类型的变量SwitchStatus赋值为1Temperature := 25.5; // 将实数类型的变量Temperature赋值为25.5Message := "Hello, World!"; // 将字符串类型的变量Message赋值为"Hello, World!"SensorData[1] := 10; // 将数组SensorData的第一个元素赋值为10``````IF SwitchStatus = 1 THEN // 判断位类型的变量SwitchStatus是否为1// 执行某些操作END_IF```3. 数据类型转换：在PLC编程中，有时需要将一个数据类型转换为另一个数据类型，可以使用强制类型转换操作符进行转换。

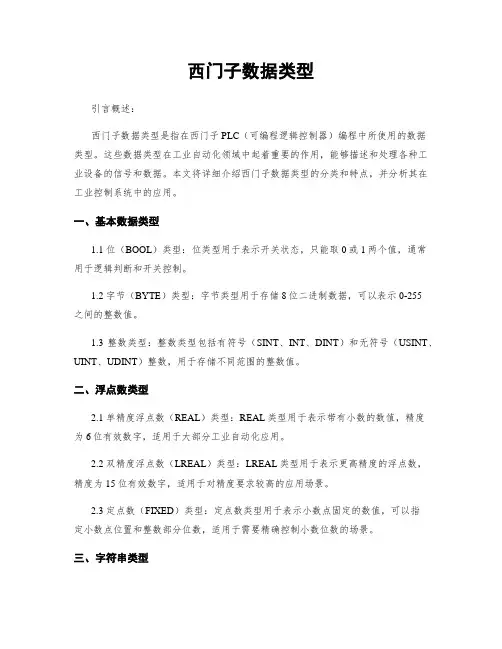

西门子数据类型
西门子数据类型引言概述：西门子数据类型是指在西门子PLC（可编程逻辑控制器）编程中所使用的数据类型。
这些数据类型在工业自动化领域中起着重要的作用，能够描述和处理各种工业设备的信号和数据。
本文将详细介绍西门子数据类型的分类和特点，并分析其在工业控制系统中的应用。
一、基本数据类型1.1 位（BOOL）类型：位类型用于表示开关状态，只能取0或1两个值，通常用于逻辑判断和开关控制。
1.2 字节（BYTE）类型：字节类型用于存储8位二进制数据，可以表示0-255之间的整数值。
1.3 整数类型：整数类型包括有符号（SINT、INT、DINT）和无符号（USINT、UINT、UDINT）整数，用于存储不同范围的整数值。
二、浮点数类型2.1 单精度浮点数（REAL）类型：REAL类型用于表示带有小数的数值，精度为6位有效数字，适用于大部分工业自动化应用。
2.2 双精度浮点数（LREAL）类型：LREAL类型用于表示更高精度的浮点数，精度为15位有效数字，适用于对精度要求较高的应用场景。
2.3 定点数（FIXED）类型：定点数类型用于表示小数点固定的数值，可以指定小数点位置和整数部分位数，适用于需要精确控制小数位数的场景。
三、字符串类型3.1 字符串（STRING）类型：字符串类型用于存储文本数据，可以包含任意字符和长度，常用于存储设备状态、报警信息等。
3.2 字符串数组（STRING[n]）类型：字符串数组类型可以存储多个字符串，每个字符串的长度可以不同，适用于存储多个相关的文本数据。
3.3 字符（CHAR）类型：字符类型用于存储单个字符，通常用于表示设备状态、报警等信息的标志。
四、特殊数据类型4.1 时间（TIME）类型：时间类型用于表示时间值，包括小时、分钟、秒和毫秒，常用于定时器和计时器的应用。
4.2 日期（DATE）类型：日期类型用于表示日期值，包括年、月、日，常用于记录和处理时间相关的数据。
4.3 时间日期（DATE_AND_TIME）类型：时间日期类型结合了时间和日期的信息，可以同时表示日期和时间，适用于需要同时记录时间和日期的场景。
PLC基本数据类型
PLC基本数据类型PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备，常用于工业控制和自动化领域。
在PLC编程中，数据类型是非常重要的，它定义了变量的存储方式和操作方式。
本文将详细介绍PLC的基本数据类型，包括整数类型、浮点数类型、布尔类型和字符串类型。
1. 整数类型整数类型用于存储整数值，常见的整数类型有以下几种：- 位（Bit）：用于表示开关状态，取值为0或1。
- 字节（Byte）：8位整数，取值范围为0-255。
- 字（Word）：16位整数，取值范围为0-65535。
- 双字（Double Word）：32位整数，取值范围为0-4294967295。
- 长双字（Long Double Word）：64位整数，取值范围为0-18446744073709551615。
2. 浮点数类型浮点数类型用于存储实数值，包括单精度浮点数和双精度浮点数：- 单精度浮点数（Float）：32位浮点数，用于表示小数，取值范围为±1.175494351E-38到±3.402823466E+38。
- 双精度浮点数（Double）：64位浮点数，取值范围为±2.2250738585072014E-308到±1.7976931348623157E+308。
3. 布尔类型布尔类型用于表示逻辑值，只能取两个值：真（True）或假（False）。
在PLC 编程中，布尔类型常用于判断条件和开关状态。
4. 字符串类型字符串类型用于存储文本数据，可以包含字母、数字和特殊字符。
在PLC编程中，字符串类型常用于存储设备名称、报警信息等文本数据。
字符串类型的长度可以根据实际需求进行定义。
除了以上四种基本数据类型，PLC还支持其他复杂数据类型，如数组、结构体等。
这些数据类型可以根据具体的应用需求进行定义和使用。
在PLC编程中，正确使用数据类型是保证程序正确性和效率的重要因素。
合理选择数据类型可以减少内存占用、提高程序运行速度，并确保数据的准确性和可靠性。
西门子S7-300 数据资料
基本数据类型(1)基本数据类型;(2)用户通过组合基本数据类型生成的复合数据类型; (3)可用来定义传送FB(功能块)和FC(功能)参数的参数类型.下面介绍STEP7的基本数据类型:1)位(bit) 位数据的数据类型为BOOL(布尔)型,在编程软件中BOOL 变量的值1和0常用英语单词TURE(真)和FALSE(假)来表示. 位存储单元的地址由字节地址和位地址组成,例如I3.2中的区域标示符"I"表示输入(Input),字节地址为3,位地址为2,如图所示.这种存取方式称为"字节.位"寻址方式.输入字节IB3(B是Byte的缩写)由I3.0~I3.7这8位组成2)字节(Byte) 8位二进制数组成1个字节(Byte,如下图,其中的第0位为最低位(LSB),第7位为最高位(MSB).3)字(Word) 相邻两个字节组成一个字,字用来表示无符号数.MWl00是由MB1OO和MB1O1组成的1个字,如图5.4.3,MB00为高位字节.MW100中的M为区域标示符,W表示字,100为字的起始字节MB1O0的地址.字的取值范围为W#16#0000~W#16#FFFF. 4) 双字(Double Word) 两个字组成1个双字,双字用来表示无符号数.MD100是由MB100~MB103组成的1个双字,(见上图),MB100为高位宇节, D表示双字,100为双字的起始字节MB100的地址.双字的取值范围为DW#16#0000_0000~DW#16#FFFF_FFFF.常数的表示方法常数值可以是字节,字或双字,CPU以二进制方式存储常数,常数也可以用十进制,十六进制,ASCII码或浮点数形式来表示.B#16#,W#16#,DW#16#分别用来表示十六进制字节,字和双字常数.2#用来表示二进制常数,例如2#1101_1010. L#为32位双整数常数,例如L# +5. P#为地址指针常数,例如P#M2.O是M2.0的地址. S5T#是16位S5时间常数,格式为S5T# aD_bH_cM_dS_eMS.其中a,b,c,d,e分别是日, 小时,分,秒和毫秒的数值.输入时可以省掉下划线, 例如S5T#4S30MS=4s30ms,S5T#2H15M30S=2小时15分30秒. C#为计数器常数(BCD码),例如C#250.状态字状态字用于表示CPU执行指令时所具有的状态.某些指令可否执行或以何种方式执行可能取决于状态字中的某些位,指令执行时也可能改变状态字中的某些位,可以用位逻辑指令或字逻辑指令访问并检测状态字.状态字的结构如图所示.逻辑操作结果(RLO) 状态字的第1位称为逻辑操作结果(Result of LogicOperation, RLO).该位存储逻辑操作指令或比较指令的结果.在逻辑串中,RLO位的状态表示有关信号流的信息,RLO的状态为1, 表明有信号流(通),RLO的状态为0,表明无信号流(断).可用RLO触发跳转指令. 溢出位(OV) 状态字的第4位称为溢出位.当算术运算或浮点数比较指被置1,如果执行结果正常,该位被清0. 令执行时出现错误(溢出,非法操作,不规范格式)时,OV位条件码l(CCl)和条件码0(CC0) 状态字的第7位和第6位称为条件码1和条件码0.这两位结合起来用于表示在累加器1中产生的算术运算结果与0的大小关系, 基本指令及其编程1,位逻辑指令状态寄存器触点在S7-300/400PLC中,CPU中有一个专门用于存储指令执行状态的16位状态寄存器,状态寄存器以二进制位的形式保存指令的执行结果与中间状态等,在梯形图编程时,这些标志可以用触点的形式在梯形图中使用与编程,S7300/400PLC可以使用的状态寄存器触点如下表所示.状态寄存器触点1,"与"(A),"与非"(AN)A:"与"指令适用于单个常开触点串联,完成逻辑"与"运算. AN:"与非"指令适用于单个常闭触点串联,完成逻辑"与非" 运算."与"(A),"与非"(AN)指令由图可知,触点串联指令也用于串联逻辑行的开始.CPU对逻辑行开始第1条语句如I1.0的扫描称为首次扫描.首次扫描的结果(I1.0的状态)被直接保存在RLO(逻辑操作结果位)中; 在下一条语句,扫描触点Q5.3的状态,并将这次扫描的结果和RLO中保存的上一次结果相"与"产生的结果,再存入RLO中,如此依次进行.在逻辑串结束处的RLO可作进一步处理. 如赋值给Q4.2(=Q4.2).2 ,"或"(O),"或非"(ON) )," ), 或非" )O:"或"指令适用于单个常开触点并联,完成逻辑"或"的运算. ON:"或非"指令适用于单个常闭触点并联,完成逻辑"或非"运算."或"(O),"或非"(ON)指令由图可知,触点并联指令也用于一个并联逻辑行的开始.CPU对逻辑行开始第1条语句如I4.0的扫描称为首次扫描.首次扫描的结果(I4.0的状态)被直接保存在RLO(逻辑操作结果位)中,并和下一条语句的扫描结果相"或",产生新的结果再存入RLO中,如此一次进行.在逻辑串结束处的RLO可用作进一步处理,如赋值给Q8.0(=Q8.0). 此外,还有"异或"(X),"异或非" (XN),嵌套指令等等.3,输出线圈,输出线圈指令即逻辑串输出指令,又称赋值指令,该指令把RLO中的置赋给指定的位地址,当RLO变化时,相应位地址信号状态也变化,在LAD中,只能将输出指令放在触点电路的最右端,不能将输出指令单独放在一个空网络中.下图是两个应用举例.4,中间输出如图所示,中间输出指令被安置在逻辑串中间,用于将其前面的位逻辑操作结果(即本位置的RLO值)保存到指定地址,所以有时也称为"连接器"或"中间赋值元件".它和其他元件串联时, "连接器"指令和触点一样插入.连接器不能直接连接母线,也不能放在逻辑串的结尾或分支结尾处.5 置位指令,复位指令置位指令,置位/复位指令也是一种输出指令.使用置位指令时,如果RLO =1,则指定的地址被置为1,而且一直保持,直到被复位为0.使用复位指令时,如果RLO=1,则指定的地址被复位为0,而且一直保持,直到被置位为1,如图所示.6 触发器指令触发器有置位复位触发器(SR触发器)和复位置位触发器(RS 触发器)两种,这两种触发器指令均可实现对指定位地址的置位或复位.触发器可以用在逻辑串最右端,结束一个逻辑串;也可用在逻辑串中,当作一个特殊触点,影响右边的逻辑操作结果.置位优先型RS触发器如下图所示.7 边沿检测指令当信号状态变化时就产生跳变沿:从0变到1时,产生一个上升沿(也称正跳沿);从1变到0时,产生一个下降沿(也称负跳变). 跳变沿检测的方法是:在每个扫描周期(OB1循环扫描一周),把当前信号状态和它在前一个扫描周期的状态相比较,若不同,则表明有一个跳变沿.因此,前一个周期里的信号状态必须被存储,以便能和新的信号状态相比较. S7-300/400PLC有两种边沿检测指令:一种是对逻辑串操作结果RLO的跳变沿检测的指令;另一种是对单个触点跳变沿检测的指令. (1) RLO跳变沿检测指令RLO跳变沿检测可分别检测正跳沿和负跳沿.①当RLO从0到1时,正跳沿检测指令在当前扫描周期以RLO=0表示其变化,而在其他扫描周期均为0.在执行RLO正跳沿检测指令前,RLO的状态存储在位地址中. ②当RLO从1到0时,负跳沿检测指令在当前扫描周期以RLO=1表示其变化,而在其他扫描周期均为0.在执行RLO负跳沿检测指令前,RLO的状态存储在位地址中. RLO跳变沿检测指令和操作数见下表.RLO跳变沿检测指令和操作数(2) 触点跳变沿检测指令触点跳变沿检测可分别检测正跳沿和负跳沿. ①触点正跳沿检测指令FP:在LAD中以功能框表示,它有两个输入端,一个直接连接要检测的触点,另一个输入端M_BIT所接的位存储器上存储上一个扫描周期触点的状态.有一个输出端Q,当触点状态从0到1时,输出端Q接通一个扫描周期. ②触点负跳沿检测指令FN:在LAD 中以功能框表示,它有两个输入端,一个直接连接要检测的触点,另一个输入端M_BIT所接的位存储器上存储上一个扫描周期触点的状态.有一个输出端Q,当触点状态从1到0时,输出端Q接通一个扫描周期.触点跳变沿检测指令和操作数LAD(a)程序行要检测的是逻辑串I1.0,I1.1的运算结果的跳变边沿,即图中①点处的RLO的边沿变化情况,同时用M1.0来存储RLO①的状态.程序的工作过程如时序图:当程序运行到图中a点时,当前RLO值是1,而上次RLO值(存放在M1.0中)是0, 于是FP指令判断到一个RLO的正跳沿,就将②点处的M1.0置1, 并且输出给M8.0;当程序经过1个扫描周期,运行到波形图中b点时,当前RLO值和前一个RLO值均为1,相同(RLO在相邻两个扫描周期中相同,可全为1或0),那么FP指令将②点处M1.0置0, 并输出给M8.0.这样M8.0为1的时间仅一个周期.图中虚线箭头指的是两个相邻扫描周期RLO的比较. 对RLO下降沿的检测,读者可自行分析c点,d点时的情况,FN 指令检测到一个RLO①的负跳沿时将M8.1置1,M8.1为1的时间也是一个周期.位逻辑指令的应用举例机床的工作台运动示意图工作台由交流电动机驱动,改变电动机的旋转方向就可以改变工作台的运动方向.按下启动按钮SBl后,电动机驱动工作台运动,如果工作台运动到极限位置时,由行程开关SQl或SQ2检测并发出停止前进指令,同时自动发出返回指令.只要不按停止按钮SB2,工作台将继续这种自动往复运动.工作台驱动电动机通过热继电器做过载保护.。
PLC基本数据类型
PLC基本数据类型引言概述：PLC（可编程逻辑控制器）是一种用于工业自动化控制的设备，它可以根据预先编写的程序来控制各种生产过程。
在PLC编程中，数据类型是非常重要的概念，不同的数据类型决定了数据在程序中的存储方式和处理方式。
本文将介绍PLC的基本数据类型及其特点。
一、位（BOOL）类型：1.1 布尔类型是最基本的数据类型之一，用来表示逻辑真（1）和逻辑假（0）。
1.2 布尔类型通常用于表示开关状态、触发条件等逻辑判断。
1.3 布尔类型在PLC程序中常用于控制逻辑、条件判断等方面。
二、字节（BYTE）类型：2.1 字节类型用来表示8位二进制数据，范围为0~255。
2.2 字节类型通常用于存储ASCII字符、整数等数据。
2.3 字节类型在PLC程序中常用于数据传输、通信协议等方面。
三、字（WORD）类型：3.1 字类型用来表示16位二进制数据，范围为0~65535。
3.2 字类型通常用于存储整数、计数器等数据。
3.3 字类型在PLC程序中常用于计数、数据处理等方面。
四、双字（DWORD）类型：4.1 双字类型用来表示32位二进制数据，范围为0~4294967295。
4.2 双字类型通常用于存储长整数、计时器等数据。
4.3 双字类型在PLC程序中常用于时间计算、数据处理等方面。
五、实数（REAL）类型：5.1 实数类型用来表示浮点数，可以存储小数。
5.2 实数类型通常用于存储测量数据、控制参数等数据。
5.3 实数类型在PLC程序中常用于PID控制、运算处理等方面。
结论：PLC的基本数据类型包括位、字节、字、双字和实数类型，每种类型都有其特定的应用场景和特点。
在PLC编程中，合理选择和使用数据类型可以提高程序的效率和可靠性，从而实现更好的控制效果。
深入理解PLC的数据类型将有助于工程师更好地设计和编写PLC程序，实现工业自动化控制的目标。
西门子s7-300plc的数据类型汇总
西门子S7－300 PLC的数据类型汇总2010-07-14 11:12S7-300的数据类型分以下三种：基本数据类型、复合数据类型和参数类型。
一、基本数据类型1、位（bit)常称为BOOL（布尔型），只有两个值：0或1。
如：，，，等。
2、字节（Byte）一个字节（Byte）等于8位（Bit），其中0位为最低位，7位为最高位。
如：IB0（包括～位），QB0（包括～位），MB0，VB0等。
范围：00～FF（十进制的0～255）。
3、字（Word)相邻的两字节（Byte）组成一个字（Word），来表示一个无符号数，因此，字为16位。
如：IW0是由IB0和IB1组成的，其中I是区域标识符，W表示字，0是字的起始字节。
需要注意的是，字的起始字节（如上例中的“0”）都必须是偶数。
字的范围为十六进制的0000～FFFF（即十进制的0～65536）。
在编程时要注意，如果已经用了IW0，如再用IB0或IB1要特别加以小心。
4、双字（Double Word）相邻的两个字（Word）组成一个双字，来表示一个无符号数。
因此，双字为32位。
如：MD100是由MW100和MW102组成的，其中M是区域标识符，D表示双字，100是双字的起始字节。
需要注意的是，双字的起始字节（如上例中的“100”）和字一样，必须是偶数。
双字的范围为十六进制的0000～FFFFFFFF（即十进制的0～95）。
在编程时要注意，如果已经用了MD100，如再用MW100或MW102要特别加以小心。
以上的字节、字和双字数据类型均为无符号数，即只有正数，没有负数。
5、16位整数（INT，Integer）整数为有符号数，最高位为符号位，1表示负数，0表示正数。
范围为－32768～32767。
6、32位整数（DINT，Double Integer）32位整数和16位整数一样，为有符号数，最高位为符号位，1表示负数，0表示正数。
范围为－48～47。
7、浮点数（R，Real）浮点数为32位，可以用来表示小数。
西门子数据类型
西门子数据类型1. 概述西门子数据类型是指在西门子PLC（可编程逻辑控制器）中使用的数据类型。
PLC是一种用于自动化控制的电子设备，它通过读取输入信号，执行程序逻辑，然后产生输出信号来控制机器或者工艺过程。
在PLC编程中，数据类型是用于定义变量的一种方式，它确定了变量的存储方式和可用的操作。
2. 常见的西门子数据类型2.1 位（BOOL）位是最基本的数据类型，它只能存储0或者1。
在PLC程序中，常用于表示开关状态、触发信号等。
2.2 字节（BYTE）字节是由8个位组成的数据类型。
它可以存储8位的二进制数据，范围从0到255。
在PLC程序中，常用于表示一个字节大小的数据。
2.3 字（WORD）字是由16个位组成的数据类型。
它可以存储16位的二进制数据，范围从0到65535。
在PLC程序中，常用于表示一个字大小的数据。
2.4 双字（DWORD）双字是由32个位组成的数据类型。
它可以存储32位的二进制数据，范围从0到4294967295。
在PLC程序中，常用于表示一个双字大小的数据。
2.5 整数（INT）整数是用于存储有符号整数的数据类型。
它可以存储范围从-32768到32767的整数值。
2.6 无符号整数（UINT）无符号整数是用于存储无符号整数的数据类型。
它可以存储范围从0到65535的整数值。
2.7 长整数（DINT）长整数是用于存储有符号长整数的数据类型。
它可以存储范围从-2147483648到2147483647的整数值。
2.8 无符号长整数（UDINT）无符号长整数是用于存储无符号长整数的数据类型。
它可以存储范围从0到4294967295的整数值。
2.9 浮点数（REAL）浮点数是用于存储浮点数的数据类型。
它可以存储范围从-3.4E38到3.4E38的浮点数值。
2.10 双精度浮点数（LREAL）双精度浮点数是用于存储双精度浮点数的数据类型。
它可以存储范围从-1.7E308到1.7E308的浮点数值。
西门子数据类型
西门子数据类型在西门子PLC编程中，数据类型是非常重要的概念。
数据类型定义了变量的特性，包括变量的大小、范围和存储方式等。
正确使用数据类型可以提高程序的效率和可靠性。
在本文中，我们将介绍一些常用的西门子数据类型及其使用方法。
1. 位数据类型（BOOL）：位数据类型用于表示开关量信号，只能取0或1两个值。
在PLC编程中，常用于表示开关状态、报警信号等。
例如，我们可以定义一个位数据类型的变量来表示一个开关的状态：VARSwitchStatus: BOOL;2. 字节数据类型（BYTE）：字节数据类型用于存储8位二进制数据。
在PLC 编程中，常用于表示8位的数据，如ASCII码、传感器的模拟量值等。
例如，我们可以定义一个字节数据类型的变量来存储一个传感器的模拟量值：VARSensorValue: BYTE;3. 整数数据类型（INT）：整数数据类型用于存储16位有符号整数。
在PLC 编程中，常用于表示计数器、计时器等。
例如，我们可以定义一个整数数据类型的变量来表示一个计数器的值：VARCounterValue: INT;4. 双字数据类型（DINT）：双字数据类型用于存储32位有符号整数。
在PLC 编程中，常用于表示较大范围的计数器、计时器等。
例如，我们可以定义一个双字数据类型的变量来表示一个较大范围的计数器的值：VARLargeCounterValue: DINT;5. 实数数据类型（REAL）：实数数据类型用于存储32位浮点数。
在PLC编程中，常用于表示模拟量值、PID控制器的输出等。
例如，我们可以定义一个实数数据类型的变量来表示一个传感器的模拟量值：VARAnalogValue: REAL;6. 字符串数据类型（STRING）：字符串数据类型用于存储文本数据。
在PLC 编程中，常用于表示文本信息、报警信息等。
例如，我们可以定义一个字符串数据类型的变量来存储一个报警信息：VARAlarmMessage: STRING(50);7. 数组数据类型：数组数据类型用于存储多个相同类型的数据。
西门子数据类型
西门子数据类型引言概述：西门子数据类型是指在西门子PLC（可编程逻辑控制器）编程中所使用的数据类型。
这些数据类型在PLC编程中起到了重要的作用，能够帮助工程师们更好地处理和管理数据。
本文将详细介绍西门子数据类型的五个方面，包括基本数据类型、数组、结构体、枚举和用户自定义数据类型。
一、基本数据类型：1.1 位（BOOL）类型：用于表示开关状态，取值为0或1。
1.2 字节（BYTE）类型：用于存储8位二进制数据。
1.3 整数（INT）类型：用于存储带符号整数，取值范围为-32768到32767。
二、数组：2.1 一维数组：用于存储相同类型的多个元素，通过索引访问。
2.2 二维数组：用于存储表格状的数据，通过行列索引进行访问。
2.3 多维数组：用于存储更复杂的数据结构，可以有多个维度。
三、结构体：3.1 定义结构体：通过定义不同类型的变量组成的结构体，可以表示一组相关的数据。
3.2 访问结构体成员：通过结构体变量名和成员名来访问结构体中的数据。
3.3 结构体数组：可以将结构体类型的变量组成数组，用于存储多个结构体对象。
四、枚举：4.1 定义枚举：通过枚举关键字定义一组具有相同特性的常量。
4.2 枚举值的赋值：可以为枚举值手动赋值，也可以自动赋值。
4.3 使用枚举：通过枚举类型来声明变量，可以更直观地表示某个变量的取值范围。
五、用户自定义数据类型：5.1 类型别名：通过关键字TYPE定义一个新的数据类型别名。
5.2 类型转换：可以将不同类型的数据进行转换，方便数据的处理和运算。
5.3 数据类型的选择：在PLC编程中，根据实际需求选择合适的数据类型，以提高程序的效率和可读性。
结论：西门子数据类型在PLC编程中起到了至关重要的作用。
通过使用不同的数据类型，工程师们可以更好地管理和处理数据，提高程序的可靠性和效率。
熟练掌握西门子数据类型的特性和使用方法，对于PLC编程人员来说是非常重要的。
西门子数据类型
西门子数据类型引言：在西门子PLC编程中，数据类型是非常重要的概念。
数据类型定义了数据的结构和存储方式，对于程序的正确执行和数据的处理起着至关重要的作用。
本文将详细介绍西门子PLC中常用的数据类型及其标准格式。
一、位数据类型在西门子PLC中，位数据类型用于表示开关状态或者某个信号的状态。
其标准格式如下：```VARbit_variable: BOOL; //位变量的声明END_VAR```其中，BOOL是位数据类型的关键字，bit_variable是位变量的名称，可以根据实际需求进行命名。
二、整数数据类型在西门子PLC中，整数数据类型用于表示不带小数点的数值。
常用的整数数据类型包括：BYTE、WORD、DWORD和INT。
其标准格式如下：```VARbyte_variable: BYTE; //字节变量的声明word_variable: WORD; //字变量的声明dword_variable: DWORD; //双字变量的声明int_variable: INT; //整型变量的声明END_VAR```其中，BYTE用于表示8位无符号整数，WORD用于表示16位无符号整数，DWORD用于表示32位无符号整数，INT用于表示16位带符号整数。
三、浮点数数据类型在西门子PLC中，浮点数数据类型用于表示带有小数点的数值。
常用的浮点数数据类型包括：REAL和LREAL。
其标准格式如下：```VARreal_variable: REAL; //单精度浮点数变量的声明lreal_variable: LREAL; //双精度浮点数变量的声明END_VAR```其中，REAL用于表示32位浮点数，LREAL用于表示64位浮点数。
四、字符串数据类型在西门子PLC中，字符串数据类型用于表示文本数据。
其标准格式如下：```VARstring_variable: STRING[20]; //字符串变量的声明，长度为20个字符END_VAR```其中，STRING用于表示字符串类型，[20]表示字符串的最大长度为20个字符，可以根据实际需求进行调整。
西门子S7-300的基本数据类型
