2020年 各地中考物理模拟试题分类精编专题14欧姆定律【含解析】
2020-2021全国中考物理欧姆定律问题中考模拟和真题汇总含答案解析

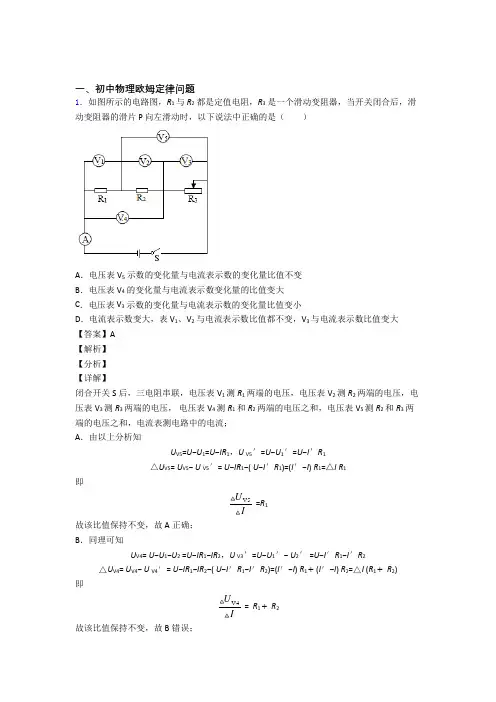

一、初中物理欧姆定律问题1．如图所示的电路图，R1与R2都是定值电阻，R3是一个滑动变阻器，当开关闭合后，滑动变阻器的滑片 P 向左滑动时，以下说法中正确的是（）A．电压表 V5示数的变化量与电流表示数的变化量比值不变B．电压表 V4的变化量与电流表示数变化量的比值变大C．电压表 V3示数的变化量与电流表示数的变化量比值变小D．电流表示数变大，表 V1、V2与电流表示数比值都不变，V3与电流表示数比值变大【答案】A【解析】【分析】【详解】闭合开关S后，三电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电压表V3测R3两端的电压，电压表V4测R1和R2两端的电压之和，电压表V5测R2和R3两端的电压之和，电流表测电路中的电流；A．由以上分析知U V5=U−U1=U−IR1，U V5′=U−U1′=U−I′R1△U V5= U V5− U V5′= U−IR1−( U−I′R1)=(I′−I) R1=△I R1即UV5=R1I故该比值保持不变，故A正确；B．同理可知U V4= U−U1−U2 =U−IR1−IR2，U V3′=U−U1′− U2′ =U−I′R1−I′R2△U V4= U V4− U V4′= U−IR1−IR2−( U−I′R1−I′R2)=(I′−I) R1+(I′−I) R2=△I (R1+ R2)即UV4= R1+ R2I故该比值保持不变，故B错误；C ．电源电压U = U V4+ U V3，故电压表 V 3 示数的变化量等于电压表 V 4 的变化量，则电压表 V 3 示数的变化量与电流表示数的变化量比值不变，故C 错误；D ．滑动变阻器的滑片 P 向左滑动时，接入电路中的电阻变小，电路中的总电阻变小，由I =U R 可知，电路中的电流变大，即电流表A 的示数变大，由U =IR 可知，定值电阻R 1和R 2两端的电压变大，即电压表V l 、V 2的示数变大；因为串联电路中的总电压等于各分电压之和，且R 1和R 2两端的电压变大，V 3等于电源电压减去R 1和R 2两端的电压，所以电压表V 3的示数变小，由R 1=1U I ， R 2=2U I ， R 3=3U I可知，电压表V 1、V 2与电流表示数之比不变，V 3与电流表示数比值变小，故D 错误。
2020年中考物理试题分类训练15——欧姆定律
2020年中考物理试题分类训练——欧姆定律一、选择题1.（2020武汉，19）如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。
闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开开开关S2,断开开关S1时，电流表的示数是0.2A.则电阻R3的阻值是A.20ΩB.30ΩC.45ΩD.50Ω2.(2020滨州，10)如图所示的电路中,电源电压保持不变,R1为定值电阻。
闭合开关S,滑动变阻器R2的滑片P向右滑动的过程中,关于电压表和电流表的示数变化,下列判断正确的是A.电压表示数变小，电流表示数变大B.电压表示数不变，电流表示数变小C.电压表示数变大，电流表示数不变D.电压表示数变大，电流表示数变小3.（2020岳阳，7）对物理量的关系式理解正确的是（）A. 由mVρ=可知，物质的密度与质量成正比B. 由svt=可知，物体的速度与路程成正比C. 由URI=可知，电流一定时，电阻与电压成正比D. 由FpS=可知，受力面积一定时，压强与压力成正比4.（2020岳阳，12）如图所示，电源电压不变，a、b、c为电流表或电压表。
只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化。
则（）A. a表是电压表B. 先闭合S1、S2，再闭合S3，a表示数无变化C. S1、S2、S3都闭合，移动滑片P，a、b两表示数无变化D. S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值5.（2020鄂州，14）如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则A. L2两端的电压为1.5VB. L1两端的电压为1.5VC. L1与L2的灯丝电阻之比为2：1D. 通过L1与L2的电流之比为1： 26.（2020鄂州，15）小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。
2020-2021全国各地中考模拟试卷物理分类：欧姆定律含答案
一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，闭合开关S ，当滑动变阻器R 3滑动触头向下移动时，四个理想电表的示数都发生了变化，电表的示数分别用I 、U 1、U 2、U 3表示，电表的示数变化量大小分别用∆I 、∆U 1、∆U 2、∆U 3表示，下列判断正确的是（ ）A ．U 2变大，I 变大B ．U 2 变大，I 变小C ．2U I 变大，2U I ∆∆不变 D ．3U I 变大，3U I∆∆不变 【答案】D【解析】【分析】【详解】AB ．分析电路图知，三个电阻串联在电路中，电压表V 1测电阻R 2和滑动变阻器R 2的总电压，V 2测电阻R 2的电压，V 3测变阻器R 3的电压。
当滑动变阻器的触头向下移动时，滑动变阻器接入电路中的电阻变大，则电路中的总电阻变大，据欧姆定律得，电路中的电流变小，而电阻R 2的阻值不变，其两端的电压U 2应变小，故AB 都错误；C ．据题意得22U R I =，而R 2是定值电阻，所以2U I 不变，2U I ∆∆不变，故C 错误； D ．据题意得33U R I =，而R 3的阻值变大，则3U I 变大，3U I∆∆不变，故D 正确。
故选D 。
2．如图所示，R 1是定值电阻，电源电压不变，闭合开关S 后，滑动变阻器滑片自B 向A 移动的过程中A ．电压表 V 1 示数变小，V 2 示数变大，电流表 A 的示数变大B ．电压表 V 1 示数与电流表 A 示数之比不变，电压表 V 2 示数与电流表 A 示数之比变大C ．电流表 A 的示数变大，电路消耗的总功率变大，电压表 V 2 示数变小D ．电压表 V 2 示数变化量与电流表 A 示数变化量之比不变【答案】CD【解析】【详解】由图可知，定值电阻R 1与滑动变阻器R 2串联，电流表测电路电流，V 1并联在定值电阻两端，测R 1两端电压，V 2并联在定值电阻两端，测R 2两端电压；A ．当滑动变阻器的滑片自B 向A 移动时，R 2的阻值减小，则通过的电流变大，即电流表示数变大，根据U=IR ，R 1是定值电阻，阻值不变，通过的电流增大，则分得的电压增大，即V 1的示数变大，根据串联分压的特点以及电源电压恒定，则R 2分得的电压就减小，即V 2的示数减小，故A 项不符合题意；B ．电压表 V 2 示数与电流表 A 示数之比，即R 2的阻值在减小，电压表 V 1 示数与电流表 A 示数之比，即R 1的阻值是一个定值，故B 项不符合题意；C ．电路消耗的总功率根据公式P=UI 可知，电源电压不变，通过的电流增大，则电路消耗的总功率变大，故C 项符合题意；D ．根据串联分压的特点，则有211U U U U IR =-=-，211U U U U I R '''=-=-，则()()221111U U U U I R U IR I I R IR '''=-=---=-=-，即 21U R I=-， 所以，电压表 V 2 示数变化量与电流表 A 示数变化量之比不变，故D 项符合题意。
专题14 欧姆定律及其应用-备战2024年中考物理真题题源解密(全国通用)(解析版)
主题三电学专题14 欧姆定律及其应用考情概览：理解课标要求，把握命题方向，总结出题角度。
真题透视：精选真题，归类设置，完整展现中考试题的考查形式。
中考新考法：从新情境、新设问、跨学科等方向设置新考法真题。
新题特训：选用最新优质题、创新题，巩固考点复习效果。
考点内容课标要求命题预测欧姆定律的理解与简单计算理解欧姆定律欧姆定律是电学部分的核心内容，初中物理电学的一个难点，其综合性强，包含了电流、电压、电阻的知识及其联系，是中考的命题重点和热点，所占分值也较大。
题型主要是选择题和填空题和计算题。
主要命题点有：欧姆定律的表达式及变形式的理解、利用欧姆定律计算电流、电压、电阻等。
欧姆定律在串、并联电路中的应用欧姆定律的综合应用是电学部分的核心，也是最基础的内容，是难点也是中考必考点。
主要考查欧姆定律在串、并联电路中应用的计算。
常见考题类型是选择题、填空题和计算题。
命题点有：欧姆定律在串联电路中的应用、欧姆定律在并联电路中的应用、利用比值关系计算等。
电路的动态分析与计算电路的动态分析问题，是中考常考热点问题。
常见考题类型是选择题、填空题。
命题点有：滑动变阻器类动态电路分析和开关控制类动态电路分析等探究电流与电压、电阻的关系探究电流与电压、电阻的关系这是电学三个重点实验之一，所涉及的知识点较多，综合性强，是中考电学实验中较为重要的实验。
考查题型基本上是选择题或实验探究题。
命题点有：探究电流与电压、电阻的关系实验的设计、步骤、数据处理、故障判断、分析论证和结论等。
测电阻理解欧姆定律伏安法测电阻综合性较强，涉及欧姆定律的应用和电流表、电压表、滑动变阻器的使用。
其考题题型多是选择题和实验探究题。
命题点有：伏安法测电阻实验的设计、步骤、数据处理、故障判断、分析论证和特殊方法测电阻等。
►考向一欧姆定律的理解与简单计算1．（2023·自贡）由欧姆定律UIR=变形可得URI=，下列说法正确的是（）A．导体电阻大小跟它两端的电压成正比B．导体电阻大小跟通过它的电流成反比C．导体电阻大小由它两端电压和通过电流决定D．导体电阻大小等于它两端电压与通过电流的比值【答案】D【解析】ABC．导体电阻是导体自身的一种特性，大小取决于导体的材料、长度、横截面积、温度等因素，与加在它两端的电压及通过它的电流无关，故ABC错误；D．由公式URI=可知，导体电阻大小在数值上等于它两端电压与通过电流的比值，故D正确。
2020-2021全国各地中考模拟试卷物理分类：欧姆定律综合题汇编附答案
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。
闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A．此时灯泡的电阻为8ΩB．此时灯泡和滑动变阻器的阻值之比为8∶7C．该电路能探究串联电路电流的特点D．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】A．此时灯泡电阻L2.4V8Ω0.3AURI===故A正确，不符合题意；B．滑动变阻器两端电压L= 4.5V 2.4V 2.1VU U U-=-=滑此时灯泡与滑动变阻器的阻值之比L L2.4V82.1V7R UR U===滑滑故B正确，不符合题意；C．利用该电路可以探究串联电路电流特点，故C正确，不符合题意。
D．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D错误，符合题意。
故选D。
3．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】AB．当灯泡的电压最大时，即L 2.5VU=，此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L- 4.5V-2.5V 2.0VU U U===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R2.0V4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ； 由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。
2020-2021全国各地中考物理分类：欧姆定律及答案
一、初中物理欧姆定律的实际应用问题1．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（）A．电流表示数变小，输出信号电压U ab变大B．电流表示数变大，输出信号电压U ab变大C．电流表示数变小，输出信号电压U ab不变D．电流表示数变大，输出信号电压U ab减小【答案】A【解析】【分析】【详解】BD．由电路图知道，定值电阻与气敏元件串联，电流表测电路中的电流，输出信号即气敏元件的电压U ab；由于当煤气浓度升高时，气敏元件电阻增大，由电阻的串联知道，总电阻变大，电路中的电流变小，即电流表示数变小，故BD错误；AC．此时由欧姆定律的变形U=IR可知，R的电压变小，由串联电路电压的规律知道，输出信号电压U ab会变大，故A正确，C错误，故选A．2．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。
闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（）A．电源电压为34V B．电阻R1的阻值为12ΩC．电路中最小电流为1A D．灯L的阻值始终是4Ω【答案】AC【解析】【分析】【详解】由图可知灯泡L 、定值电阻R 1与滑动变阻器R 2串联，电压表V 1测定值电阻R 1两端的电压，电压表V 2测灯泡L 与定值电阻R 1两端的电压，所以灯泡两端电压等于电压表V 2的示数减去电压表V 1的示数。
A ．当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，电压表V 2的示数即为电源电压是34V ，故A 项正确；BC ．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V 1的示数是10V ，电压表V 2的示数是14V ，根据串联分压的特点可知滑动变阻器两端分得的电压为R 2234V 14V 20V U U U =-=-= 由U I R=可得通过电路最小电流 R 2220V 1A 20ΩU I R ===小 由U I R=可得定值电阻R 1的阻值 1110V 10Ω1AU R I ===小 故B 项错误，C 项正确； D ．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小为1A ，电压表V 1的示数是10V ，电压表V 2的示数是14V ，则灯泡两端电压为L 2114V 10V 4V U U U =-=-= 由U I R=可得此时灯泡L 的电阻 L L 4V 4Ω1AU R I ===小 当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，此时通过电路电流最大，电压表V 1的示数是20V ，电压表V 2的示数是34V ，则灯泡两端电压为L 2134V 20V 14V U U U '''=-=-= 由U I R=可得此时电路电流 1120V 2A 10ΩU I R '===大 则由U I R=可得此时灯泡L 的电阻L L 14V 7Ω2AU R I ''===大 电路通过电流最大、最小时灯泡L 的阻值不同，故D 项错误。
2020-2021全国各地中考物理分类：欧姆定律综合题汇编含答案解析
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A ．由图知，R 与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A 不符合题意；B ．由图知，R 与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B 不符合题意；CD ．电路中R 与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UI R=可知，电路中的电流越小，由U IR =可知，R 两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大； C 选项中电压表测R′两端的电压，身高越高时，其示数越大，故C 符合题意； D 选项中电压表测R 两端的电压，身高越高时，其示数越小，故D 不符合题意． 故选C ．3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
关于这两种接法，下列说法中正确的是（ ）A ．甲图适合测量阻值较大的电阻，误差会减小B ．乙图适合测量阻值较大的电阻，误差会减小C ．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D ．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大 【答案】A 【解析】 【分析】 【详解】A ．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D ．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU UR I I I =<+乙即测量值与真实值相比偏小，故D 错误。
2020年各地中考物理模拟试题分类精编专题14欧姆定律含解
专题14 欧姆定律★考点导学★模拟汇编一、选择题1.（2020·北京四中中考模拟（适应性测试））图中，甲图是灯泡 L 和定值电阻R的I-U关系图像，将灯泡L和电阻R先后以乙图和丙图两种方式接在同一电源上，则下列判断中正确的是（）。
A. 乙图中，U1>U2B. 丙图中，I1>I2C. 灯泡 L 两端的电压与通过它的电流成正比P P的大小关系不能确定D. 乙丙两图中，灯泡 L 和电阻R的电功率14【答案】A。
【解析】A．在图乙中，灯泡与电阻串联，串联中各处的电流都相等，由图甲可知，在电流相等时，灯泡 L 的电压大于电阻 R两端的电压，即U1>U2，故A正确；B．由图丙知，灯泡与电阻并联，各支路两端的电压相同，由图甲可知，在电压相等时，经过灯泡L的电流小于电阻 R的电流，即I1<I2，故B错误；C．由甲图可知，图线不是直线，随着电压升高，电阻随温度升高而变大，所以同一灯泡两端的电压与通过它的电流不成正比，故C错误；及其变形公式可以确定灯泡 L 和电阻R的电功率D．根据图像和功率公式P UIP P的大小关系，故D错误。
故选A。
142．（2020·河南中考备考（网上教学）质量调研试卷）如图所示的电路中，电源电压保持不变。
当S断开时，电流表示数为I 1，当S闭合时，电流表示数为I2。
如果I1∶I2＝2∶3，则R1、R2的电阻之比为（）。
A．2∶3；B．3∶2；C．1∶2；D．2∶1【答案】D。
【解析】（1）S断开时，R1、R2串联，根据欧姆定律和串联电路电流关系，此时电流I1为：211R R U I +=； （2）S 闭合时，电路只有电阻R 1，此时电流I 2为：12R U I =； 因为I 1∶I 2＝2∶3，所以有：3221112121=+=+=R R R R U R R UI I ； 即：212R R =，得：1221=R R 。
故选D 。
3．（2020·吉林省长春市中考模拟四）如图所示，R 0为定值电阻，R 为光敏电阻，其阻值随光照强度的减弱而增大。
欧姆定律典型例题及答案解析【可编辑全文】
图2—2—3可编辑修改精选全文完整版欧姆定律典型例题例2 （市中考试题）关于公式 R ＝U/I 的物理意义，下面说法中正确的是 （ ） A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比 B ．导体过的电流越大，则电阻越小 C ．加在导体两端的电压越大，则电阻越大D ．导体的电阻等于导体两端的电压和通过它的电流之比例3 （市中考试题）若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω．例4 （省中考试题）王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得．例5 电阻R 1和R 2串联后接入电路，如果它们两端总电流是16V ， R 1两端的电压是12V ，R 2的电阻是10Ω，求R 1的阻．例6 （市中考试题）电阻R 1、R 2并联在电压为6V 的电源上，通过干路的电流是0.75A ，R 1的阻值是12Ω，则R 2的阻值是________．例7 （市中考试题）如图2—2—3所示，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右滑动时，电压表例8 （市中考试题）如图2—2—5，闭合S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将________．（选填 “变小”、“不变”或“变大”） 例9 如图2—2—7，两个电阻都为R 0，再与变阻器R ′，并联接到电路中，在R ′，的滑片向右滑动的过程中，电路总电阻R 的变化围是 （ ） A ．R 变大，R 0＞R ＞0.5R 0B ．R 变小，2R 0＞R ＞R 0C ．R 变大，但R ＜0.5R 0D ．R 变小，R ＜0.5R 0例10 （市中考试题）如图2—2—8所示的电路中，电源电压不变，开关S 闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将 （ ）A ．电流表示数变大，电压表的示数变大B ．电流表示数变小，电压表的示数不变C ．电流表示数变大，电压表的示数不变D ．电流表示数变小，电压表的示数变小图2—2—5图2—2—8例11如图2—2—9所示电路，电源电压U不变．将开关S闭合，电流表A1的读数将________，电流表A2的读数将________，电压表V的读数将_________．（填“变大”、“变小”或“不变”）例13 （省中考试题）如图 2—2—10，电阻R1＝2Ω，某同学在实验过程中记录了三只电表的读数，但漏记了单位，记下的一组数据是1、2、3（电流单位是A，电压单位是V），则这位同学所用的电源电压为________V，R2的阻值为________Ω．图2—2—9 图2—2—10 图2—2—11例14（省中考试题）如图2—2—11所示电路，已知电源电压为6V，电阻R l＝10Ω，滑动变阻器R2的最大值是20Ω，当滑动片P从a向b移动的过程中，电压表的最大示数是________V，电流表最小示数是________A．例15如图2—2—12（a）的电路中，电源电压U＝15V不变，R1＝4Ω．当变阻器的滑片P从一端滑动到另一端的过程中，电压表示数从2V变化到6V．求：（1）电阻R2的阻值；（2）变阻器R，的最大阻值图2—2—12例16（省中考试题）如图2—2—13（a）电路，电源电压保持不变，当开关S闭合时，电流表示数为0.8A；开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13∶5 B．3∶5 C．5∶3 D．5∶8a 图2—2—13b c例17 （市中考试题）如图2—2—14所示，电源两极间电压不变，R1＝8Ω，R2＝12Ω．当S1闭合S2断开，①②都是电流表时，两表示数之比为________．当S1、S2都闭合，①②都是电夺表时，两表示数之比为________．图2—2—19例18 （省中考试题）如图2—2—15所示电路，电源电压保持不变．当S 闭合时，R 1和R 3两端电压之比为U 1∶U 2＝1∶4，电流表的示数为I ；当S 断开时，R 1、R 2、R 3两端电压分别为U 1′、U 2′、U 3′，且U 1′∶U 2′＝1∶2，电流表的示数为I ′．则下列判断正确的是 （ ） A ．I ∶I ′＝2∶5 B ．I ∶I ′＝5∶2 C ．U 1∶U 1′＝5∶7 D ．U 3∶U 3′＝7∶5例19 （天津市中考试题）如图2—2—17，滑动变阻器的最大阻值R 为定值电阻R 0的3倍．当将滑动变阻器的滑片由最大值调到中点位置时，则 （ ）（设电源电压不变） A ．R 0中的电流为原来的8/5 B ．R 0中的电流为原来的8/3 C ．变阻器两端的电压为原来的4/5 D ．变阻器两端的电压为原来的8/9例20 （区中考试题）如图2—2—18电路，R 1∶R 2∶R 3＝1∶2∶1，开关S 闭合后，电流表A 、A 1及A 2的示分别为I 、I 1和I 2，它们之间的数量关系正确的是 （ ） A ．I ＝I 1＋I 2B ．I ∶I 1＝5∶3C ．I ∶I 2＝4∶3D ．I 1＝I 2例21 （市1999年中考试题）在图2—2—19所示电路中，电源电压不变，闭合开关S ，电压表V 1与V 2的示数之比为3∶5，电流表A 的示数为1A ；若将电压表V 1换成电流表A 1，则电流表A 1的示数为2A ，那么R 1∶R 3＝________． 例22 如图2—2—20（a ）的电路，当开关S 断开，滑动变阻器的滑片P 位于b 端时，电流表示数为0.2A ；当开关S 闭合，滑动变阻器的滑片p 位于a 端时，电流表示数为l A ，且小灯泡正常发光．若不计温度对灯丝电阻的影响，电源电压不变且大于8V ，R 1＝15Ω，滑动变阻器R 的最大阻值为20Ω,求：小灯泡的电阻和小灯泡的额定电压．图2—2—18a 图2—2—20b c答案例1 一根电阻丝，将其对折后，它的电阻是多大? 解 不考虑温度的影响，对折后，长度为原来的21，横截面积为原来的2倍，材料不变． 电阻R ′＝ρS l '＝ρS l221＝41ρS l 为原来的41答案 电阻是原来的41例2 （市中考试题）关于公式 R ＝IU的物理意义，下面说法中正确的是 （ ）A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比B ．导体过的电流越大，则电阻越小C ．加在导体两端的电压越大，则电阻越大D ．导体的电阻等于导体两端的电压和通过它的电流之比（精析）考查一个电阻的大小是否随电压和电流大小而变化． 精析 公式R ＝IU可用来测量和计算电阻大小，但是导体的电阻并不是由加在它两端的电压和通过电阻的电流大小决定的．一个电阻两端的电压增大为原来的几倍，通过它的电流也增大到同样的倍数，而比值是一个定值．只是由电压和电流比值．．决定的量． 当一个电阻两端的电压为零时，这个电阻也不为零．因此，不能说“电阻和电压成正比，和电流成反比”． 答案 D例3 （市中考试题）若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω．精析 考查电阻的计算及电阻是否随电压大小而变化． 解 当U 1=6V I 1=0.1A 时 电阻 R ＝11I U ＝AV 1.06＝60Ω 当U 2＝3V R 不变R ＝60Ω电流 I 2＝R U 2＝Ω603V＝0.05A 当U 3＝0时，R 仍不变，R ＝60Ω 答案 60Ω，0.05A ，60Ω例4 （省中考试题）王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得． 精析 考查是否能熟练计算串、并联电阻．第（1）种选择：很容易看出：40Ω＋35Ω＝75Ω第（2）种选择：设总电阻为75Ω，其中一个分电阻为300Ω，利用Ω751＝Ω3001＋21R 求出R 2＝100Ω．可知Ω751＝Ω3001＋Ω1001 答案 45Ω和35Ω串联可得75电阻；300和100 电阻并联，也可得75Ω电阻．例5 电阻R 1和R 2串联后接入电路，如果它们两端总电流是16V ， R 1两端的电压是12V ，R 2的电阻是10Ω，求R 1的阻．精析 考查串联电路的电乙、电压特点，并进行计算。
欧姆定律试题及答案(中考物理真题)
C.R2接入电路的最小阻值为2ΩD.R2的最小功率是0.8 W
【答案】C。
【解析】由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压；
A．由于R1是定值电阻，根据P=I2R可知，电路中电流最小时R1的功率最小，当电流最小时滑动变阻器连入电路的电阻最大，则由图乙知，滑动变阻器连入电路的电阻为20Ω，此时电压表的示数为2V，根据P=UI可得，此时电路的电流：
灯泡正常发光的电流：IL= =0.5A
向上移动一段距离，变阻器连入电路的电阻变小，电路的总电阻变小，由欧姆定律可知通过电路的电流变大，由题意可知
R′=R-5Ω①
IL-I=0.1A
0.5A-I=0.1A
I=0.4A
②
③
由①②③得到：R=19Ω，U=10V
故A正确，B错误；
CD．当A、B间换接为R3，闭合S、S3断开S1、S2，电阻R1、变阻器R2和电阻R3串联，电压表测量变阻器两端电压，电流表测量电路中的电流，电路的总功率为5W，电路中的电流：I总=
总电阻：R总= =20Ω
R1的功率为P1，R2的功率为P2，P1≠P2，串联电路中各处的电流相等，由P=I2R可知R1和R2的阻值不相等，每个电阻的阻值只有2Ω、5Ω、7Ω、9Ω这四种可能，由串联电路电阻的规律可知要得到：R总=R1+R2+R3=20Ω
可知：R1=2Ω或R1=9Ω
R2=9Ω或R2=2Ω
C．当滑片P移到b端时，滑动变阻器接入电路的阻值最大为10Ω，因为电阻R1的阻值为5Ω，所以此时电路中的总功率为
故C错误，C符合题意；
D．若滑动变阻器R2出现接触不良时，即R2断路时，电路是串联电路，整个电路断路，所以电流表示数为0，此时电压表测量的就是电路总电压，总电压由选项A分析可知
2020年中考物理试题分类：欧姆定律(含解析)
2020年全国中考物理试题分类（13）——欧姆定律一．选择题（共28小题）1．（2020•桂林）从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。
酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。
图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的増大而减小的，酒精气体浓度越大，那么测试仪的（）A．电压表示数不变B．电压表示数越大C．通过传感器的电流越小D．传感器两端的电压越大2．（2020•广西）如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时（）A．灯L的亮度变暗B．电压表V的示数变小C．电流表A1的示数变大D．电流表A的示数变小3．（2020•西藏）如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（）A．2：5 B．5：2 C．3：2 D．2：34．（2020•广西）如图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。
若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（）A．选用电压表接在a、b之间B．选用电压表接在b、c之间C．选用电流表接在b、c之间D．选用电流表接在a、c之间5．（2020•绵阳）电梯超载报警器工作原理示意图如图所示，R0为定值电阻，压敏电阻R的阻值随着压力的增大而减小，A为电流表，其示数超过设定值时自动报警。
电梯处于运行状态，开关S闭合，有人进入电梯后（）A．电流表示数变小，R和R0的总电功率变大B．电流表示数变小，R和R0的总电功率变小C．电流表示数变大，R和R0的总电功率变大D．电流表示数变大，R和R0的总电功率变小6．（2020•烟台）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。
假设导线连接良好，电路只有一处故障。
则电路中的故障是（）测试点a、b b、c c、d电压表示数有示数有示数无示数A．开关S断路B．小灯泡L断路C．滑动变阻器R短路D．滑动变阻器R断路7．（2020•鞍山）如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。
2020-2021全国各地中考模拟试卷物理分类：欧姆定律问题含答案
一、初中物理欧姆定律问题1．如图所示电路，电源电压恒为6V ，定值电阻R 1为10Ω，滑动变阻器R 2的规格为“20Ω 0.5A ”，电压表量程为0~3V ，电流表量程为0~0.6 A 。
则（ ）A ．电压表测量的是电阻R 1两端的电压B ．当变阻器R 2的滑片P 向左移动时，电压表的示数变小C ．为了保证电路中各元件安全工作，变阻器R 2接入电路的阻值范围是2~10ΩD ．当变阻器R 2接入电路中的阻值是8Ω时，通电1min 电阻R 1产生的热量是53.3J【答案】C【解析】【分析】(1)根据电压表的正确使用判断所测的电路元件；(2)由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R 1两端的电压变化，根据串联电路的电压特点可知电压表的示数变化；(3)比较滑动变阻器允许通过的最大电流和电流表的量程确定电路中的最大电流，此时变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R 1两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出变阻器接入电路中最大阻值，从而得出答案；(4)当变阻器R 2接入电路中的阻值是8Ω时，根据电阻的串联和欧姆定律求出电路中的电流，根据2Q I Rt =求出1min 电阻R 1产生的热量。
【详解】A ．由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，故A 错误；B ．由电路图可知，滑动变阻器滑片右侧接入电路，当变阻器R 2的滑片P 像左移动时，接入电路的电阻增加，电压表的示数变大，故B 错误；C ．因为滑动变阻器R 2的规格为“20Ω0.5A ”，所以接入滑动变阻器的最大电流是0.5A ，电路的最小电阻是6V 12Ω0.5AU R I === 滑动变阻器接入电路中的最小电阻 112Ω10Ω2ΩR R R -=-==小当电压表的最大测量值为3V 时，滑动变阻器接入的电阻最大，为10Ω，故C 正确；D ．当变阻器R 2接人电路中的阻值是8Ω时，电路的总电阻1210Ω8Ω18ΩR R R '=+=+=此时电路中的电流 6V 1A 18Ω3U I R '===' 通电1min 电阻R 1产生的热量 2211(A)10Ω160s 66.7J 3Q I R t '==⨯⨯⨯≈ 故D 错误。
2020-2021全国各地中考模拟试卷物理分类：欧姆定律及答案
一、初中物理欧姆定律的实际应用问题1．如图所示电路中闭合S2，断开S1和S3，两个电表均有示数，再断开S2，闭合S1和S3，则下面判断正确的是( )A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数不变C．电压表示数和电流表示数的比值变小D．电压表示数和电流表示数的乘积变小【答案】C【解析】【详解】AB．由题中的电路图可知，闭合S2、断开S1和S3时，两电阻串联，电压表测2R两端的电压，电流表测电路中的电流；再断开S2同时闭合S1和S3时，两电阻并联，电压表测电源两端的电压，电流表测干路中的电流，因串联电路中总电压等于各分电压之和，并联电路中各支路两端的电压等于电源电压，所以电压表的示数由测串联电路中2R两端的电压变为测电源两端的电压，所以电压表的示数变大；因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻并联时的总电阻小于串联时的总电阻，由欧姆定律可知，电路中的总电流变大，即电流表的示数变大，故AB项错误；C．由欧姆定律可知，电压表示数和电流表示数的比值原来等于2R的阻值、现在等于两电阻并联后的总电阻，所以电压表示数和电流表示数的比值变小，故C项正确；D．当闭合S2，断开S1和S3时，电压表示数和电流表示数的乘积表示2R消耗的电功率；断开S2，闭合S1和S3时，电压表示数和电流表示数的乘积表示电路消耗的电功率，所以电压表示数和电流表示数的乘积变大；故D项错误；2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是A．B．C．D．【答案】ABC【解析】【分析】【详解】A、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故A可行，符合题意；B、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故B可行，符合题意；C、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C可行，符合题意；D、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R1和R2的阻值大小，故D不可行，不合题意．故选ABC．3．如图是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量．托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为 0．已知电阻R0=5Ω，滑动变阻器最大阻值为 15Ω，电源电压U=3V，电压表的量程为 0～3V．现将1kg的物体放在托盘中，滑片刚好指在距 R 上端13处（不计摩擦，弹簧始终在弹性限度内），以下正确的是（）A．将1kg的物体放在托盘中时，电压表的示数为1.5VB．该电子秤能测量的最大质量是2.5kgC．最大质量数应标在电压表2.25V的位置上D．最大质量数应标在电压表3V的位置上【答案】AC【解析】【详解】由电路图可知，定值电阻R0与滑动变阻器串联，电压表测滑动变阻器两端的电压．A．将1kg的物体放在托盘中，滑片刚好指在距R上端13处，此时，滑动变阻器接入电路中的电阻：R滑=13×15Ω=5Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I=3V=5Ω+5ΩUR R+滑=0.3A，电压表的示数：U滑=IR滑=0.3A×5Ω=1.5V，故A正确；B．弹性限度内，弹簧的弹力与伸长量成正比，且将1kg的物体放在托盘中，滑片刚好指在距R上端13处，所以，滑片指到R最下端时，就是该电子秤所能测量的最大质量，应为3kg，故B错误；C D．当滑动变阻器接入电路中的电阻最大时，电路中的电流：I′=3V=5Ω+15ΩUR R'+滑= 0.15A，电压表的示数：U滑′=I′R滑′=0.15A×15Ω=2.25V，即最大质量数应标在电压表2.25V的位置上，故C正确，D错误．4．如图所示是某车间自动除尘装置的简化电路图。
2020-2021全国各地中考模拟试卷物理分类：欧姆定律综合题汇编附详细答案
一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。
闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
2020年全国各地物理中考模拟试题精选50题(15)——欧姆定律
2020年全国各地物理中考模拟试题精选50题（15）——欧姆定律一、单选题1.（2020·长春模拟）如图所示的电路中，电源电压保持不变。
闭合开关S后，滑动变阻器R1的滑片P由中点向右端移动，当滑片P移至右端，为使此时电流表A1示数与电流表A示数的比值，跟原先滑片P置于中点时的比值一致，需用电阻Rx来替换R2，则( )A. R X<2R2B. Rx>2R2C. Rx=2R2D. 以上三种情况都有可能2.（2020·陕西模拟）某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A. 实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B. 探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化C. 在探究通过导体的电流与导体的电阻关系时，当将R1由10Ω换成20Ω 时，应将滑片向右移动，使电压表示数不变D. 实验中，多次测量是为了减小实验误差3.（2020·陕西模拟）如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是( )A. 电流表A示数变大，电流表A1示数不变B. 电流表A1示数不变，电流表A2示数变小C. 电压表V示数与电流表A1示数的乘积变大D. 电压表V示数与电流表A2示数的比值变小4.（2020·中山模拟）如图所示的电路中，电源两端电压保持不变，当开关闭合时，如果将滑动变阻器的滑片向左滑动，下列说法中正确的是（）A. 电压表的示数变大，电流表示数变大B. 电压表的示数变小，电流表示数变大C. 电压表的示数变大，电流表示数变小D. 电压表的示数变小，电流表示数变小5.（2020·大连模拟）如图所示，电源电压保持不变。
闭合开关S1、S2，电流表和电压表均有示数，若断开开关S2，则下列说法正确的是（）A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的比值变小D. 电压表示数与电流表示数的比值不变6.（2020·吉林模拟）如图1电路中，电源电压可调，R为定值电阻，R t为热敏电阻，其阻值随温度变化的图象如图2。
2020-2021-全国各地中考模拟试卷物理分类：欧姆定律及答案模拟复习
由电路图可知，定值电阻 R0 与滑动变阻器串联，电压表测滑动变阻器两端的电压．
A ．将 1kg 的物体放在托盘中，滑片刚好指在距 中的电阻：
1
R 上端 处，此时，滑动变阻器接入电路
3
1
R 滑= × 15Ω =5，Ω
3
因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：
U
3V
I=
R0
R滑
=
=0.3A
5Ω+5Ω
，
电压表的示数：
故 A 正确；
U 滑=IR 滑=0.3A × 5Ω =1.5，V
B．弹性限度内，弹簧的弹力与伸长量成正比，且将
1kg 的物体放在托盘中，滑片刚好指
在距 R 上端 1 处，所以，滑片指到 R 最下端时，就是该电子秤所能测量的最大质量，应为 3
3kg，故 B 错误；
C D．当滑动变阻器接入电路中的电阻最大时，电路中的电流：
B．当乙两端电压为 2.5V 时，其电阻值为 10Ω
C．将甲和乙串联，若电流为 0.3A，则它们两端的电压为 2V
D．将甲和乙并联，若电压为 【答案】 C
1V，则它们的干路电流为 0.4A
【解析】
【分析】
【详解】
A． 由 I-U 图象可知， A.当甲两端电压为 0.5V 时，通过它的电流为 0.1A，故 A 错误．
故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项。
【详解】
A．如果电阻 R 短路，在电源电压一定时电路总电阻减小，由 故 A 不符合题意；
U
I
知电流表示数增大，
R
B．如果电阻 R 断路，电流表断路示数为零，电压表测量电源电压有示数且增大，故
2020-2021全国各地中考模拟试卷物理分类：欧姆定律综合题汇编含答案解析
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。
【详解】AB．由I—1R图象可得，当导体中电流为0.2A时，其对应的电阻为10Ω，该实验利用控制变量法，需控制定值电阻两端电压不变0.2A10Ω2VU IR==⨯=故A符合题意，B不符合题意；C．滑片右移时，R'电阻增大，由串联电路的分压原理可知，R'两端电压增大，而电源总电压保持不变，所以R两端电压减小，即电压表示数减小，故C不符合题意；D．电流分别为0.25A和0.5A时，通过R的电流之比为1 20.25A1 0.5A2II==实验中，需保持R两端电压不变，则由欧姆定律可得112 2121 2UI R RUI RR===由上式可得1 22 1RR=故D不符合题意。
贵州省2020-2022(三年)物理中考题分类选编：欧姆定律
贵州省2020－2022（三年）物理中考题分类选编：欧姆定律一、单选题1．（2022·贵州安顺·中考真题）图甲是一种测温电路，温度表由量程为3V 的电压表改装而成，电源电压U 恒为6V ，R 的阻值为40Ω，热敏电阻的阻值R t 随温度t 变化的关系如图乙所示。
则（ ）A ．电路可测量的最高温度为50℃B ．温度表的10℃应标在电压表1V 刻度处C ．若将U 增大3V ，R 增大60Ω，电路可测量的最高温度将增大D ．若仅将U 减小，电路可测量的最高温度将减小2．（2020·贵州遵义·统考中考真题）如图所示，电源电压保持不变，R 1为定值电阻。
闭合开关S ，电压表V 1示数为U 1，电压表V 2示数为U 2，电流表A 示数为I ，在滑动变阻器的滑片P 向左移动的过程中，电压表V 2示数变化了2U ∆，电流表A 示数变化了I ∆。
下列说法正确的是（ ）A ．U 1不变，U 2变大，I 变小B ．U 1变小，U 2不变，I 变小C ．2U ∆与I ∆的比值不变D ．2U ∆与I ∆的比值变大3．（2020·贵州黔东南·统考中考真题）如图甲所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压保持3V 不变，闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图乙所示，下列说法不正确的是 ( )A ．定值电阻 R 1的阻值是5ΩB ．滑动变阻器的阻值范围是0~10ΩC．当滑片P移到b端时，电路消耗的总功率为1.8WD．若滑动变阻器R2出现接触不良时，电流表示数为0，电压表示数为3V二、多选题4．（2021·贵州遵义·统考中考真题）如图所示，电源电压为18V，定值电阻R1=10Ω，滑动变阻器标有“50Ω 2A”，电流表量程为“0-3A”。
在确保电路安全的情况下，下列说法正确的是（）A．滑片P向右移动过程中，电流表的示数变小B．滑动变阻器允许接入电路中的阻值范围为0~50ΩC．若电源电压可调，电源电压可调节的最大值为25VD．若电源电压可调，为使电流表示数达到最大，电源电压可调节的最小值为18V三、填空题5．（2022·贵州黔东南·统考中考真题）如图所示，电源电压为12V保持不变，R1=10Ω。
2020-2021全国各地中考模拟试卷物理分类：欧姆定律附答案解析
一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压不变，L1、L2两个灯泡的规格相同。
闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（）A．L1逐渐变亮B．L1先变亮再逐渐变暗C．L2逐渐变暗D．L2逐渐变亮【答案】D【解析】【分析】【详解】左图为串联电路，滑动变阻器的滑片P从中点向右滑动，阻值变大，电流变小，L1变暗。
右图中定值电阻和滑动变阻器串联，当滑动变阻器的滑片P从中点向右滑动，滑动变阻器分得的电压变大，因为灯泡L2和滑动变阻器并联，故L2两端电压也变大，根据公式2UP知，灯泡实际功率变大，亮度也变亮。
R故选D。
2．小明设计了一个用电压表的示数变化反映环境温度变化的电路，其电路图如图甲所示。
其中，电源两端电压U=4V（恒定不变），电压表量程为0~3V，R0是阻值为300Ω的定值电阻，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，则下列说法正确的是（）A．R1的阻值随温度升高而减小B．环境温度升高时，电路的总功率变小C．此电路所允许的最高环境温度是80℃D．当环境温度为40℃时，R1两端的电压为2V【答案】AC【解析】A．由乙图可知，随温度升高R1的阻值逐渐降低，故A正确；B．由于电源电压不变，当环境温度升高时，R1的阻值变小，电路总电阻变小，则由2UPR=可知，电路总功率变大，故B错误；C．由于温度越高R1阻值越小，则由串联分压可知，R0两端电压越大，由于电压表测量R0两端电压，量程为0~3V，则电压最大不超过3V，当电压表为3V时，对应环境最高温度，此时电路电流为103V0.01A300ΩUI I IR=====则此时R1阻值为1114V3V100Ω0.01AURI-===由乙图得对应最高温度为80℃，故C正确；D．当环境温度为40℃时，由乙图得R1阻值为200Ω，则电路总阻值为500Ω，电路电流为4V0.008A500ΩUIR'===总由于串联，则流过R1电流为0.008A，此时R1两端电压为1110.008A200Ω=1.6VU I R'''==⨯故D错误。
