受电方案
poe受电方案
poe受电方案POE 受电方案POE（Power over Ethernet）是一种技术，它允许通过以太网电缆传输电力和数据信号。
POE 受电方案的设计和实施对于实现设备的高效供电至关重要。
本文将就POE 受电方案的选择、实施和优点进行探讨。
一、POE 受电方案的选择在选择POE 受电方案时，需要考虑以下几个因素：1. 供电需求：首先需要确定所需供电的设备类型和功耗。
根据设备的功耗需求，选择适合的POE 受电标准和设备型号。
2. 电缆标准：POE 受电方案通常基于以太网电缆传输电力和数据信号。
因此，需要选择符合POE 标准的以太网电缆，如CAT5e 或CAT6。
3. POE 受电设备：POE 受电设备通常由PoE供电器和POE受电器组成。
在选择POE 受电设备时，可以考虑其功率输出、安全性能和可靠性等方面。
二、POE 受电方案的实施实施POE 受电方案的过程包括以下几个步骤：1. 网络设计：根据实际需求设计网络拓扑结构，包括终端设备的位置和连接方式等。
2. 考虑供电点：确定供电点的位置，这些位置通常是网络设备所在的地方。
根据供电点的数量和位置，选择合适的POE 受电设备。
3. 安装设备：按照设计方案，将POE 受电设备安装在合适的位置。
同时，根据供电需求，连接相应的PoE供电器。
4. 连接设备：使用符合POE 标准的以太网电缆，将PoE供电器与POE 受电设备连接起来。
确保连接的质量和稳定性。
5. 测试和调试：安装完毕后，进行测试和调试。
确保POE 受电方案的正常运行和设备的供电质量。
三、POE 受电方案的优点POE 受电方案在供电便利性、管理灵活性和成本效益等方面具有以下优点：1. 供电便利性：POE 受电方案可以通过以太网电缆传输电力和数据信号，省去了传统电源线的布线和管理。
这样可以实现灵活的布线和快速的设备迁移。
2. 管理灵活性：通过POE 受电方案，可以集中管理供电设备，实现对供电负载的监控和控制。
低压配电室受电方案
低压配电室受电方案引言低压配电室是电力系统中非常重要的一个组成部分，主要用于将输电线路送来的高电压电能转换成适用于用户的低压电能，并通过配电线路供应给各个用户。
因此，低压配电室的受电方案对于电力系统的正常运行和用户的安全使用都至关重要。
本文将介绍低压配电室常见的几种受电方案，并对它们的特点进行分析和比较。
单回路受电方案单回路受电方案是低压配电室中最简单、最常见的一种方案。
它通常适用于对电力可靠性要求不高的场所，例如一些住宅区或者一些小型商业建筑。
这种方案通过一根进线将高压电能引入低压配电室，然后再通过多根馈线将低压电能供应给各个用户。
这种方案的优点是结构简单、成本低廉，但是缺点是如果进线出现故障，整个系统将会中断，对用电可靠性要求较高的场所不太适用。
双回路受电方案双回路受电方案是为了提高用电可靠性而发展起来的一种方案。
它通过两根独立的进线引入高压电能，每根进线通过独立的变压器将高压转换成低压电能，然后再通过多根馈线将低压电能供应给各个用户。
这种方案的优点是当一根进线发生故障时，另一根进线仍然可以保证用电的供应，大大提高了用电的可靠性。
缺点是系统结构相对复杂，需要增加设备和成本。
多回路受电方案多回路受电方案是为了满足大型建筑、工业厂房等对用电可靠性和灵活性要求较高的场所而发展起来的一种方案。
它通过多根独立的进线引入高压电能，每根进线通过独立的变压器将高压转换成低压电能，然后再通过多根馈线将低压电能供应给各个用户。
这种方案的优点是可以根据需要对进线和馈线进行灵活的调整和配置，以适应不同用户的用电需求。
缺点是系统结构复杂，设备和成本较高。
联动式受电方案联动式受电方案是为了应对一些对用电可靠性要求极高的场所而发展起来的一种方案。
它通过多根进线和多根对应的馈线构成多个独立的电源系统，每个电源系统都可以独立供电。
当一个电源系统发生故障时，其他电源系统可以自动接管供电，确保用电的可靠性。
这种方案的优点是电源系统之间互为备份，故障切换快速可靠，能够提供高可靠性和高供电质量。
厂用电受电方案
厂用电受电方案一、方案背景自从我踏入电力行业，已经有十年之久。
这十年间，我见证了无数厂用电项目的崛起与成长。
今天，我要分享的厂用电受电方案，是我结合多年经验，精心策划的一份方案。
二、项目概述1.安全可靠：确保电力系统在运行过程中，不会对人员及设备造成安全隐患。
2.节能环保：降低能源消耗，提高能源利用率，减少对环境的影响。
3.智能化：实现电力系统运行数据的实时监控，便于分析、调整和优化。
三、方案内容1.受电系统设计（1）电源接入根据工厂所在地区的电力资源情况，选择合适的电源接入方式。
如：高压直接接入、低压接入、光伏发电等。
（2）受电装置选用高效、可靠的受电装置，确保电力系统在运行过程中的稳定性。
受电装置包括：变压器、电缆、断路器、保护器等。
（3）配电系统根据工厂用电需求，设计合理的配电系统。
包括：配电柜、电缆、配电线路等。
2.运行与维护（1）运行监控采用先进的监控设备，实时监测电力系统的运行状态，包括电压、电流、功率等参数。
（2）故障处理建立完善的故障处理机制，确保在发生故障时，能够迅速、准确地找到故障点，并进行处理。
（3）定期检查与维护对电力系统进行定期检查和维护，确保设备处于良好状态，延长使用寿命。
3.节能措施（1）优化设备选型选用高效、节能的电力设备，降低能源消耗。
（2）合理布局合理布局电力系统，降低线损。
（3）智能调控采用智能调控技术，根据工厂用电需求，实时调整电力系统运行状态，提高能源利用率。
四、项目实施1.前期准备（1）项目立项根据工厂需求，编写项目建议书，提交相关部门审批。
（2）设计审查组织专家对设计方案进行审查，确保方案的科学性、合理性和可行性。
2.施工阶段（1）设备采购根据设计方案，采购所需的电力设备。
（2）施工安装按照设计方案，进行电力系统的施工安装。
3.调试与验收（1）调试在施工完成后，对电力系统进行调试，确保系统运行正常。
（2）验收组织专家对电力系统进行验收，确保项目达到预期目标。
10KV变电所受电方案
一、编制说明2二、编制依据2三、工程概况23.1系统的运行方式23.2受、送电范围3四、受送电前准备3五、受电前检查工作45.1高压系统检查45.2变压器的检查55.3低压柜的检查55.4施工及试验数据的检查65.5受电前绝缘检查65.6受电前的模拟空投试验75.7试验后的清理工作9六、受、送电步骤96.110KVI段母线受电96.20.4KVI、II段母线受电136.3所内用电设备送电14七、施工安全措施：15八、机具设备计划16九、受电过程中意外事故处理和事故原因分析：16十、事故应急救援预案1810.1事故风险分析1810.2应急工作职责1910.3现场应急处置措施2010.4注意事项22附件一：倒闸操作票24一、编制说明本施工技术方案针对XXXXXXX变电所受、送电而编制。
本装置变电所一层为低压配电室、低压变频器室，二层为电缆夹层、三层为高压配电室、高压电容器室、高压变频器室以及挤出机专用高压室，目前本装置变配电室已具备受电条件，为确保一次受电成功，特拟定此受电方案。
二、编制依据2.1中国天辰工程有限公司设计的施工图纸2.2《电气装置安装工程电气设备交接试验标准》GB50150-20062.3《电力系统继电保护及电网安全自动装置检验条例》DLT955-20062.4《电气装置安装工程高压电器施工及验收规范》GB50147-20102.5《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-20102.6《电气装置安装工程母线装置施工及验收规范》GB50149-20102.7《电气装置安装工程电缆线路施工及验收规范》GB50168-20062.8《电气装置安装工程接地装置施工及验收规范》GB50169-20062.9《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-20122.10《电气装置安装工程低压电器施工及验收规范》GB50254-20142.11电气设备厂家的技术文件资料三、工程概况XXX变电所包括10KV高压配电系统、0.4KV低压配电系统、控制系统三部分。
厂用电受电方案

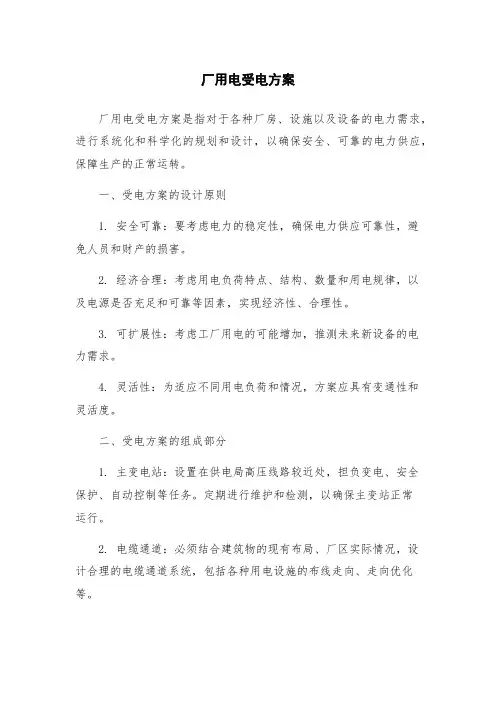

厂用电受电方案
厂用电受电方案是指对于各种厂房、设施以及设备的电力需求，进行系统化和科学化的规划和设计，以确保安全、可靠的电力供应，保障生产的正常运转。
一、受电方案的设计原则
1. 安全可靠：要考虑电力的稳定性，确保电力供应可靠性，避
免人员和财产的损害。
2. 经济合理：考虑用电负荷特点、结构、数量和用电规律，以
及电源是否充足和可靠等因素，实现经济性、合理性。
3. 可扩展性：考虑工厂用电的可能增加，推测未来新设备的电
力需求。
4. 灵活性：为适应不同用电负荷和情况，方案应具有变通性和
灵活度。
二、受电方案的组成部分
1. 主变电站：设置在供电局高压线路较近处，担负变电、安全
保护、自动控制等任务。
定期进行维护和检测，以确保主变站正常
运行。
2. 电缆通道：必须结合建筑物的现有布局、厂区实际情况，设
计合理的电缆通道系统，包括各种用电设施的布线走向、走向优化等。
110kV升压站受电方案
110kV升压站受电方案第一篇：110kV升压站受电方案项目名称建设单位名称项目名称受电方案编写：审核：批准：施工单位日期项目名称一、编制目的及受电方式项目名称为110kV系统，带有110kV GIS开关及110/35kV主变压器。
经#1主变压器降压至35kV母线。
采用微机型保护装置。
在完成了全部安装、试验工作和分部试运行工作后，为了考核110kV设备的一次系统能否正常投入运行，特编制110kV受电方案。
经外线送至本站110kV进线侧、合上110kV文茭线1113(DS2)隔离开关，合上110kV文茭线1111(DS1)隔离开关，合上110kV文茭线111开关（CB）致使110kV母线带电，并对110kV母线、#1主变及设备进行冲击合闸试验，以检查一次设备的可靠性，二次部分的测量、控制、保护、同期、信号装置及其回路的正确性。
二、编制依据1、2、3、4、5、设计院提供的相关图纸与资料。
设备制造厂提供的图纸、资料。
GB50150-91《电气装置安装工程电气设备交接试验标准》。
DL400-91《继电保护和安全自动装置技术规程》。
风力发电厂基本建设工程启动及竣工验收规程。
三、受电范围 1、110kV母线、电压互感器及电流互感器等； 2、110kV#1主变系统；3、#1主变带35kV一段母线、母线压变、#1接地变、#1场用变、#1SVG降压变、#1电容器组及相关的CT和电缆；4、与上述设备相关的所有保护、控制、测量、计量、信号、保护等装置与回路；6、附电气一次主接线图；四、受电前应具备的基本条件1、110kV 电气一、二次设备安装全部结束，电气试验调试结束并合格，受电设备的继电保护，已按有关单位提供的整定单进行整定完毕，经检查验收合格，具备投运条件。
项目名称2、受电范围内土建竣工，做到道路畅通，门窗齐全，通讯、照明条件良好，消防设施完善，经验收合格，具备使用条件。
绝缘、安全用具配备齐全、合格均能使用。
3、受电相关设备现场标志均已正确命名、齐全，符合规范要求。
6kv受电系统方案
国投钦州电厂2*600MW机组脱硫岛厂用电受电方案1. 脱硫厂用电系统概述本工程脱硫岛内每台炉设置有两段6kV脱硫工作段（分别为6kV脱硫1A、1B、2A、2B段）。
6kV系统与主体工程一致，采用中性点不接地系统。
380V系统采用PC（动力中心）、MCC(电动机控制中心)两级供电方式，中性点直接接地。
脱硫岛设2段380/220V脱硫PC段，分别为380/220V脱硫PC A、B段，脱硫岛共设7段380/220V脱硫MCC段，分别为脱硫单元1段MCC、脱硫单元2段MCC、脱硫废水段MCC、制浆脱水楼A段MCC、制浆脱水楼B段MCC、脱硫保安1段MCC、脱硫保安2段MCC。
脱硫保安1、2段MCC工作电源分别来自脱硫脱硫PC A、B段，备用电源来自主厂房对应机组的保安段。
2．编写依据：1) 《电力建设安全工作规程（火力发电厂部分）》2) 《电业安全工作规程（发电厂和变电所电气部分）》3) 《电力系统继电保护及安全自动装置反事故措施要点》4) 《防止电力生产重大事故的二十五项重大要求》5) 《国投钦州电厂脱硫岛电气部分一、二次电气原理图》3．受电试验目的：通过受电试验，考核国投钦州电厂脱硫岛厂用电一、二次电气设备的性能及质量，检验保护联锁、开关、变压器的性能、质量、动作特性、操作逻辑是否合理，及时发现并排除缺陷，使国投钦州电厂脱硫及脱硫岛电源达到安全、可靠的状态，确保今后脱硫岛的调试及投运能够顺利进行。
4．组织机构及分工4.1受电组织机构成立国投钦州电厂2*600MW脱硫岛厂用电受电指挥组，负责本次受电工作的开展，组织机构应由参建各单位成员组成。
4．2 调试过程及工作分工1) 调试单位负责启动方案的编写，并完成电气开关的远方传动试验。
2) 安装单位负责受电设备与系统的维护、检修及消缺等工作，以及试验过程中临时设施的制作安装和系统恢复等工作；受电过程中安排有经验人员进行设备的一、二次操作，并负责现场检查监视；3) 运行单位负责根据方案措施及运行规程编写操作票，并在调试单位、安装单位的指导下负责整个受电阶段的运行操作；4)国投钦州电厂、监理公司派出有关技术人员参加整个试验过程并进行监督、验收工作；5) 在整个试验过程中，若存在与各有关单位之间协调工作的事宜时，由南方环保及监理公司协调。
电力工程受电系统方案
电力工程受电系统方案一、选址概述电力工程受电系统选址应遵循以下原则：1.离主要用电负荷近，减少输电线路损耗；2.具备良好地理环境条件，方便施工和维护；3.离消防水源近，保障安全；4.有良好的地质条件，降低施工风险。
二、供电方案供电方案主要包括变电站位置选址、变压器容量选取和配电线路选择等内容。
1.变电站位置选址变电站选址要考虑用电负荷分布、输电线路长度、输电线路走向及地形地貌等因素，选址应尽量靠近主要用电负荷，同时要避免环境污染严重或地质条件差的地段。
在选址时，还要考虑后期扩容需求。
2.变压器容量选取变压器容量选取是根据用电需求确定的，在满足用电需求的前提下，要充分考虑变压器的经济性和可靠性。
同时，也要根据输电线路的长度和负荷特性，进行合理的配套选取。
3.配电线路选择配电线路的选择要充分考虑用电负荷情况、输电线路长度和地形地貌条件。
一般情况下，选用环保、耐磨、耐腐蚀、耐高温的电缆，而在一些特殊情况下，可以考虑采用特种绝缘电缆，以提高供电系统的可靠性和安全性。
三、设备选型设备选型主要包括变压器、开关设备、电缆等方面，要充分考虑设备的性能、品质、可靠性和经济性等因素。
1.变压器选型变压器选型要根据用电负荷和电压等级进行合理选择，一般应遵循电压等级统一原则，同时还要考虑变压器的运行负载、过载能力、短路能力等因素。
此外，还要根据变压器的节能性和环保性进行评估。
2.开关设备选型开关设备选型要充分考虑设备的断开能力、操作性能、可靠性和安全性等因素，一般应选择设备具有完善的保护功能和自动化控制功能的设备。
同时，还要考虑设备的耐用性和维修性。
3.电缆选型电缆选型要充分考虑电缆的耐磨性、耐高温性、耐腐蚀性和导电性等因素，同时还要根据电缆的敷设长度、敷设环境和敷设方式进行合理的选择，以提高供电系统的可靠性和安全性。
四、运行维护方案供电系统的运行维护方案主要包括开关设备的定期检修、变压器的绝缘测试、电缆的在线监测等方面，要制定合理的维护计划和措施，以保证供电系统的稳定和安全运行。
风电110kV受电方案
目录1 编制目的2 编制依据3 设备及系统简介4 受电范围5 组织分工6 使用仪器设备7 受电应具有的条件8 受电环节9 安全注意事项1 编制目的为了疆庄风电一场110kV升压站工程的调试工作管理, 明确本次升压站受电工作的任务和各方职责, 规范程序, 使受电工作有组织、有计划、有秩序地进行, 保证升压站受电工作安全、可靠、顺利的完毕, 特制定本方案。
2 编制依据《电气设备安装工程电气设备交接实验标准》《电力系统自动装置检查条例》《继电保护和电网安全自动装置检查条例》《火电工程调整试运质量检查及评估标准(1996年版)》设计、制造技术文献3 设备及系统简介1)系统简介疆庄风电一场110kV升压站工程, 110kV设计为2条110kV出线间隔, 2台主变间隔, 2组110kVPT, 1#、2#主变共10条35kV线路, 1台所用变, 2组35kV 接地变, 2组PT, 2组SVG, 2台35kV主变进线开关； 110kV系统采用的单母线接线方式, 35kV采用的单母线接线方式。
本次启动范围: 110kV出线间隔, 110kVPT , 1#、2#主变间隔, 1#、2#主变35kV进线开关；35kV站用变, 35kVPT, 35kV出线、35kVSVG、35kV接地变, 配置情况是：110kV每条母线配置一套母线保护, 每回110kV线路配置一套微机保护装置；35kV每条母线配置一套母线保护, 35kV每回线路配置一套微机线路保护测控装置； 35kV配置相应的SVG、电抗器、所用工作变保护；监控系统配置的是综合自动化监控系统和微机五防装置, 配置远动主机屏设备, 该远动主机与微机保护、监控设备构成完整自动化监控系统, 满足哈密地区国家电网调度中心规定。
2)系统特点从保护到控制、信号及测量均采用微机装置, 自动化限度高, 操作方便, 这样对运营人员的技术素质规定相应也高。
4 受电范围疆庄风电一场110kV升压站工程升压站的初次受电范围暂按如下考虑, 最终以调度部门的调度措施为准。
厂用电受电方案
厂用电受电方案厂用电受电方案是企业用电的关键方案，也是工业发展的重要保障。
本文将从三个方面来探讨厂用电受电方案，包括厂用电受电系统的基本组成、设计要素和方案的实际应用。
一、厂用电受电系统的基本组成作为一种电力系统，厂用电受电系统是由供电系统、配电系统和用电设备组成的。
具体包括：1、供电系统：供电系统是整个厂用电受电系统的基础和核心。
一般来说，现代化工业企业都是通过高、中、低压电缆来分别接受电力公司送来的高、中、低压电力。
另外，还需要根据企业的用电负荷和用电场所的具体情况，选择不同的引电点和引电方式，确保供电系统的正常运行。
2、配电系统：配电系统主要负责将高、中、低压电力通过变压器、配电盘、开关柜、电缆、插座等配电设备进行分配和调节，使各个用电设备得到所需的功率、电压、电流并保持稳定。
配电系统中各组件的选型、布置和连接都直接影响到供电系统的稳定性和可靠性。
3、用电设备：用电设备包括各种电动机、照明设备、电热设备、电子设备等，它们是生产线、办公室、仓库等各个场所的重要设备。
用电设备的选型、安装和使用都需要根据实际产品和用户需求进行设计和调整，同时要注意对于重要设备还需要进行备用电源或其他应急电源的设计和配置。
二、厂用电受电方案的设计要素1、可靠性：任何企业的生产都需要稳定可靠的电力供应，否则将会造成生产停顿、损失和安全事故等问题。
因此，厂用电受电方案的设计要素中最重要的就是可靠性。
从供电系统、配电系统和用电设备三个方面考虑，需要充分采取各种技术手段保障供电系统的稳定性和可靠性。
2、经济性：任何企业都需要在生产中控制成本，因此厂用电受电方案设计中也需要考虑经济性。
为了减少系统的投资和运行费用，可以从供应商、设备类型、布局等方面进行精简设计，同时也要注意高效的能源利用和减少电力损耗。
3、灵活性：厂用电受电方案需要具有一定的灵活性，以适应企业的生产需要。
比如可以采取多供电方式备份等方案，这样在一些突发或异常情况下可以保证正常生产运行。
低压配电室受电方案
低压配电室受电方案在低压配电系统中，受电方案是保证电能安全供应的关键。
一个合理的受电方案可以有效地提高供电可靠性，减少事故发生概率，并提高电力系统的安全性和可用性。
本文将从低压配电室受电方案的基本原理、设计要点和实施步骤等方面，对该方案进行详细讨论。
一、低压配电室受电方案的基本原理低压配电室受电方案的基本原理是根据供电负荷的需求，合理选择电源类型，并通过合适的电缆及电气设备进行布线和接线，以保证电能的正常传输和分配。
在选择电源类型时，通常可以考虑多个因素，如供电可靠性、成本效益、安全性等。
二、低压配电室受电方案的设计要点1. 电源类型选择：根据供电需求和实际情况，可以选择多种电源类型，包括市电、发电机组、蓄电池组等。
需综合考虑电源的可靠性、成本、环保等因素，选取最适合的电源类型。
2. 电缆及接线设计：根据供电负荷的大小、电缆的导体截面和长度等因素，合理选择电缆规格，并注意电缆的敷设方式和保护措施。
在接线时，需确保连接牢固、接触良好，避免接线松动或接触不良导致的电能损失或安全隐患。
3. 设备选型和布置：根据负荷需求和电力系统的特点，选择适合的断路器、开关、配电柜等设备，并合理布置在低压配电室中，以保证设备的正常运行和维护。
4. 过载和短路保护：在受电方案设计中，应充分考虑对过载和短路的保护措施。
可以采用熔断器、断路器等设备来实现过载和短路保护，并设置相应的保护装置，及时切断故障电路，确保低压配电室的安全运行。
三、低压配电室受电方案的实施步骤1. 方案确定：根据用电需求和电力系统的特点，制定合理的受电方案，并确保方案的可行性和安全性。
2. 设备选购：根据方案要求，选购符合质量标准和安全要求的电气设备，包括电缆、断路器、开关等。
3. 设备安装：按照方案要求，进行设备的安装和接线。
确保设备安装牢固、接线正确，并进行必要的接地和绝缘测试。
4. 系统调试：完成设备安装后，进行低压配电室系统的调试工作。
包括对电源、负荷、保护装置等进行检查，确保系统运行正常。
35KV变电站受电方案范本
35KV变电站受电方案范本
考虑受电方案的各个环节内容，具体的技术要求等等
一、总体指标
1.1用电单位
XY变电站为XX县XX镇XX村供电所供电，供电范围为XX县XX镇XX
村及其周边地区，供电对象主要为农民，选用35KV变电站供电，供电配
电回路单线图如下：
1.2技术指标
电压等级：35KV
负载性质：有负荷
受电形式：交流
基本工况变电站容量：x千瓦
额定电流值：xA
电压稳定系数：1.05-1.06
1.3设备选择
变电站的设备选择应根据受电单位的配电网路结构，及受电系统所需
的技术指标而定。
具体考虑到以下几方面的因素：
（1）电压等级：35KV
（2）配电必要及方案：根据受电单位的需求，选择相应的技术方案，并依据电气安全要求，选择合适的设备。
（3）受电容量：根据受电单位的需求，选择具有足够容量的设备，
以满足发电负荷的变化。
（4）受电有功：受电有功应满足受电容量、额定电流值及发电负荷
的变化，在此基础上，考虑系统的稳定性和安全性，确定具体的受电有功。
（5）配电线路设计：根据受电单位的配电网络结构，确定合适的电
缆线类型及长度，进行。
10KV变电所受电方案
10KV变电所受电方案10kV变电所是电力系统中的一个重要环节，负责将高压输电线路的电能转换为适用于市区、工矿企业和居民用电的低压电能。
10kV变电所的受电方案是指变电所接受高压输电线路电能的具体策略和方法。
接下来，我将详细介绍10kV变电所的受电方案。
首先，10kV变电所的受电方案需要确定受电线路的路径和接线方式。
受电线路通常由高压输电线路经过高压开关设备引线进入变电所，再通过变压器和低压开关设备进入低压配电系统。
受电线路的路径应尽量短，减小线路电阻和电压降低，提高供电质量。
接线方式可以选择多种形式，如单回线接法、单回道双线接法、双回道双线接法等，具体根据变电所容量和供电范围来确定。
其次，受电方案还需要确定10kV变电所的主变压器参数。
主变压器是10kV变电所的核心设备，主要用于将高压输电线路的电能降压到变电所所需的低压电能。
主变压器的参数包括额定容量、变比、绕组数等。
主变压器的额定容量应根据负荷需求和后备容量来确定，变比则取决于高压输电线路和低压配电系统的电压等级差异。
第三，受电方案还需要确定10kV变电所的高压开关设备和低压开关设备。
高压开关设备用于控制和保护高压输电线路和主变压器，包括断路器、隔离开关、负荷开关等。
低压开关设备用于控制和保护低压配电系统，包括断路器、接触器、开关柜等。
高压开关设备和低压开关设备的选型应根据安全可靠、操作便捷和经济合理等原则来确定。
最后，受电方案还需要考虑变电所的安全和可靠性。
安全是变电所的首要任务，因此在受电方案中应有完善的保护措施，如过流保护、过压保护、接地保护等。
可靠性是变电所的关键指标，因此在受电方案中应有备用设备和备用电源来保证供电的连续性。
此外，还需要根据变电所的实际情况设计合理的接地系统和避雷装置，提高变电所的抗击瞬时过电压和雷电击打能力。
综上所述，10kV变电所的受电方案是一个综合考虑各种因素的技术问题，既需要满足供电需求，又需要考虑设备的安全和可靠性。
受电方案和调试方案
受电方案和调试方案1. 引言本文档介绍了关于受电方案和调试方案的内容。
受电方案主要涉及电源供应的选取和连接方式，而调试方案则包括受电电路的测试和调试步骤。
2. 受电方案在设计和实施电路系统时，受电方案的选择至关重要。
一个恰当的受电方案能够保证电路系统在工作时获得稳定可靠的电源供应。
以下是一些常见的受电方案：2.1 直接供电方案在直接供电方案中，电路系统直接连接到公共电网或其他电源。
这种方案适用于一般家用电器和大型工业设备等场景。
电源的稳定性和可靠性对于电路系统的正常运行至关重要。
2.2 开关电源方案开关电源方案通过电压变换和控制器的调节来提供稳定的电源供应。
开关电源方案具有高效率、小体积和可调节输出电压的特点，适用于电子设备和通信设备等场景。
2.3 电池供电方案电池供电方案主要适用于需要便携性和备用电源的场景。
电池供电方案的选择需要考虑电池容量、充电时间和电池寿命等因素。
此外，还需要考虑电池管理系统和充电控制电路等电路设计。
3. 调试方案在电路系统制作完毕后，需要进行测试和调试以确保其正常工作。
下面是一些常见的电路测试和调试步骤：3.1 电路布线测试在进行电路测试之前，首先需要进行电路布线的连通性测试，以确保电路连接正确。
这可以通过万用表或连通性测试仪来实现。
3.2 电源供应测试在电路系统中，电源供应是关键的一部分。
在调试阶段，需要测试电源电压和电源的稳定性。
可以使用示波器来监测电源电压的波形和稳定性。
3.3 元件测试元件测试是电路调试的重要步骤之一。
需要测试电路中的各个元件，包括电阻、电容和电感等。
可以使用万用表或LCR仪器来测试元件的值和性能。
3.4 信号测试在电路系统中，信号的正确传输和处理十分重要。
在调试阶段，需要测试信号的幅值、频率和相位等参数。
可以使用示波器或信号发生器来测试信号的质量和可靠性。
3.5 故障排除在调试过程中，可能会遇到一些故障。
故障排除是找出故障原因并解决问题的关键步骤。
110KV变电站受电方案
目录一、编制说明 (1)二、编制依据 (1)三、受电条件 (1)3.1、建筑安装工程需达到的条件 (1)3.2、电气安装工程需达到的条件 (1)3.3、其他条件 (2)四、受电范围 (2)4.1化工装置110KV变电站受电范围 (2)4.2各装置送电范围 (3)五、受送电步骤 (3)5.1、受送电检查 (3)5.2技术准备 (3)5.3受送电程序 (4)六、单机空载试车 (9)6.1中压电动机单机空载试车步骤 (9)6.2低压电动机单机空载试车步骤 (9)6.3注意事项 (10)七、受电组织机构及分工 (11)八、使用器具计划 (11)九、受电过程安全控制 (12)9.1、受电安全技术措施 (12)9.2、受电安前质量控制点 (12)9.3、危险识别、伤害分析及防范措施 (13)十、应急预案 (13)10.1施工现场应急准备 (13)10.2应急物资准备 (14)10.3施工现场应急回应 (15)10.4触电应急措施 (15)一、编制说明本方案为xxxx新材料产业链一体化项目公用工程及配套工程110KV变电站电气受电技术方案，用以指导我方负责施工的公用工程及化工装置110KV变电站受电作业，为了使受电工作安全有序的进行，保证受电一次成功，特编制本方案。
本方案包括受电条件、组织机构、操作程序及安全技术措施等。
二、编制依据2.1《建筑电气工程施工质量验收规范》GB50303-2015；2.2《电气装置安装工程电气设备交试验标准》GB50150-2016；2.3《电气装置安装工程接地装置施工及验收规范》GB50169-2016；2.4《电气装置安装工程低压电器施工及验收规范》GB50254-2014 ；2.5《电气装置安装工程电缆线路施工及验收规范》GB50168-2018；2.6《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2012；2.7《石油化工建设工程项目交工技术文件规定》SHT3503-2017；2.8《石油化工建设工程项目施工过程技术文件规定》SHT3543-2017；2.9高低压开关柜、保护屏盘相关技术文件资料；三、受电条件3.1、建筑安装工程需达到的条件3.1.1变电所（包括电缆层）顶层、室内地面及内墙上的建筑装饰工作全部结束3.1.2变电所的电缆层、盘柜层、变电所通道出口、变压器室内及门前地面清理干净无障碍物，道路保持通畅；3.1.3所有门窗（包括变压器室）安装完毕，所有孔洞封闭完。
工程受电方案
工程受电方案一、项目概述本项目为某某公司的新建厂房项目，总占地面积为10000平方米，主要生产工业用品。
该厂房需配套可靠、稳定的电力供应，以满足设备运行和生产需求。
二、电力需求分析1. 设备需求：厂房内设备包括机械设备、生产线、照明设备等，总需求功率为500KW。
2. 用电特点：厂房内设备用电主要为三相交流电，工作电压为380V。
3. 用电负载：设备用电负载由于工作特性不同，存在一定的起动电流和峰值电流。
4. 供电可靠性：对于生产型企业来说，电力供应的可靠性至关重要，任何电力中断都将导致生产中断，造成经济损失。
三、电力供应方案设计1. 输电线路设计基于厂房用电需求和供电可靠性的要求，设计输电线路如下：（1）总站用电线路：总站用电线路由变电站引出，采用双回路供电，主线路和备用线路各一条，以确保在一条线路发生故障时，能够及时切换到备用线路。
（2）厂房内分支线路：厂房内部设备根据功率和使用情况进行布线，以满足设备用电需求。
（3）供电可靠性考虑：设备用电负载较大，为了保障供电可靠性，将主线路和备用线路设置相应的过流保护开关和分支开关，以确保在发生故障时，能够及时切换到备用线路，保障设备正常运行。
2. 变电站设计（1）变压器选择：根据厂房总需求功率为500KW，选择容量为600KVA的变压器，以确保供电充足。
（2）变压器布置：变压器需放置在室外变电站内，采取防潮、防雷、防腐措施，提高变压器的使用寿命和可靠性。
（3）变电站配置：变电站配置主站和备用站，主站和备用站各设置一台变压器，以确保在一台变压器发生故障时，能够及时切换到备用变压器，保障供电可靠性。
3. 供电系统安全设计为了确保供电系统的安全，需要采取以下措施：（1）设置电力监控系统：在变电站和厂房设备处设置电力监控系统，实时监测供电系统的运行状态，及时发现并处理电力故障，避免造成意外损失。
（2）设备接地保护：对于设备和用电线路进行接地保护，确保设备及人员安全。
工程受电送电专项方案
工程受电送电专项方案一、引言在现代社会，电力是维持城乡发展和人们生活的重要基础设施，受电送电工程作为电力系统中枢，承担着供电和输送电能的关键任务。
在工程建设中，必须制定科学合理的专项方案，保障工程质量和安全运行。
本文将针对工程受电送电专项方案进行详细阐述。
二、方案背景随着城市化进程的加速，对电力资源的需求不断增加。
为了满足城市发展和人们生活需求，电力系统需要不断完善和提升。
受电送电工程是电力系统必不可少的重要环节，对其进行专项方案设计具有重要意义。
三、工程概况1. 工程名称：XXX受电送电工程2. 工程位置：XXXXX3. 工程规模：XXXX4. 工程任务：为XXX地区提供安全稳定的电力供应5. 工程周期：XXXX-XXXX年四、设计原则1. 安全第一：确保受电送电系统的安全稳定运行，防范各类事故风险。
2. 节能减排：优化设计、选用高效设备，降低能耗，减少对环境的影响。
3. 适应性：考虑未来城市发展需求，提供能够满足未来负荷增长的电力系统。
4. 可持续性：综合考虑工程的经济性、社会效益和环境影响，实现可持续发展。
五、受电系统设计1. 变电站选址：选择合适的变电站选址，考虑周边环境、地形地貌等因素，确保安全性和便利性。
2. 线路布置：合理布置送电线路，避免与其他建筑物或设施发生冲突，降低线路故障的可能性。
3. 设备选型：选用稳定可靠的受电设备，确保设备符合国家标准和技术要求。
4. 地质勘察：进行地质勘察，评估地质条件，选择合适的地基和地质结构。
六、送电系统设计1. 线路规划：选择合适的送电线路规划，确保电力输送的稳定和可靠。
2. 施工工艺：制定送电线路的施工工艺流程，并保证施工过程中的质量和安全。
3. 设备配置：根据输电距离和负荷大小，合理配置输电设备，确保输电过程的高效稳定。
4. 配电网络：设计合理的配电网络，满足城市各个区域的用电需求。
七、安全保障1. 安全设施：设置安全警示标志、防范设施等，保障受电送电系统的安全。
变压器受电方案
变压器受电方案在现代生活中，电力已成为人们生活和工作中不可或缺的重要资源。
为了能够有效地将电力输送到用户手中，变压器的受电方案显得尤为重要。
本文将探讨变压器受电方案的一些关键问题。
一、变压器选址变压器的选址是变压器受电方案中的首要问题。
选址的好坏直接关系到供电的质量和可靠性。
首先，变压器应位于离用户近的地方，以减少输电线路的损耗，并提高电能的传输效率。
其次，选址应远离居民区和重要道路，以避免对周围环境产生噪音和电磁辐射。
最后，变压器的选址还要考虑到安全性和便捷性，最好能位于开阔、易于施工和维护的场所。
二、变压器容量变压器容量的确定是变压器受电方案中的关键问题。
变压器的容量应根据用户的用电需求来确定。
一般来说，变压器的容量应比用户的用电需求略大一些，以应对峰值用电和额外负荷的情况。
此外，变压器的容量还要根据变电所的供电能力、输电线路的负荷能力和电力系统的可靠性要求来综合考虑。
三、变压器的连接方式变压器的连接方式直接关系到电力的传输和分配效率。
常见的变压器连接方式有星形连接和三角形连接。
在星形连接中，三相变压器的每个绕组的其中一端连接到公共的中性点，而另一端分别连接到配电线路的三相导线。
这种连接方式具有较高的安全性和可靠性，并且适用于用户较为集中的供电模式。
而在三角形连接中，三相变压器的三个绕组相互连接，适用于用户分散的供电模式。
变压器的连接方式应根据实际情况和需求来选择。
四、变压器绝缘变压器绝缘是保障电力安全的重要环节。
绝缘材料的选择和使用直接关系到变压器的抗电击和绝缘性能。
常见的绝缘材料有绝缘油、绝缘纸和绝缘胶带等。
绝缘油可以起到冷却和隔离的作用，绝缘纸可以提高变压器绝缘的强度，而绝缘胶带可以保护绝缘纸和绝缘油不受外界环境的影响。
变压器的绝缘材料应符合相关的标准和规定，并定期进行检测和维护，以保障电力系统的稳定和安全。
五、变压器的监控和维护变压器的监控和维护是变压器受电方案中非常重要的环节。
监控系统可以实时监测变压器的温度、湿度、压力和电流等参数，以及检测故障和异常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉阳逻华能电厂三期工程2×600MW机组调试作业指导书厂用电系统受电方案调试所2006年01月05日目录1 目的 (04)2 依据 (04)3 设备系统简介 (04)4 受电范围 (05)5 组织分工 (05)6 使用仪器设备 (05)7 受电应具备的条件 (06)8 方法步骤 (07)9 安全注意事项 (10)10 主接线图 (11)11 受电记录卡 (12)12 附表 (21)1 目的1.1检查受电系统一次设备的工作性能1.2检查受电系统二次电流回路、电压回路的正确性1.3检查受电设备继电保护装置的可靠性及正确性1.4机组试运工作正常进行2 依据2.1《电气装置安装工程电气设备交接试验标准》2.2《电力系统自动装置检验条例》2.3《继电保护和安全自动装置技术规程》2.4《保护继电器检验》2.5《火电工程调整试运质量检验及评定标准》2.6设计图纸2.7制造厂技术文件3 设备系统简介3.1系统介绍阳逻华能电厂三期工程设计安装两台600MW汽轮发电机组，一台高压启动/备用变压器（简称启备变），启备变高压侧电源取自老厂220kV变电站，启备变低压侧接入6kV工作段、公用段，通过开关接入两段工作母线及公用母线。
启备变具有有载调压装置，可根据系统电压的变化，调整厂用电的电压水平，以提高厂用电的质量，改善用电装置的运行条件和工作效率。
#5机组6kV设计有两台汽机变、两台锅炉变、一台公用变、一台检修变、一台照明变、三台除尘变、一台水源变、一台翻车机变、一台循环水泵房变、一台输煤变共十四台低压厂用变压器。
（厂用电系统图见附图）3.2主要一次设备参数3.2.1启备变型号: SFFZ—50000/23050000kVA ; 230±8×1.25%/6.3-6.3/10.5kV Ynyn0- yn0+d冷却方式：ONAF / ONAN3.2.2 6kV开关型号：3AH3116额定电压：12kV额定电流：3150A（进线回路）、1600A（馈线回路）额定开断电流：40kA (4s)3.2.3低压厂用变压器汽机变型号：SCB9—1600/6.3 额定容量：1600kV A Dyn11锅炉变型号：SCB9—1250/6.3 额定容量：1250kV A Dyn11检修变型号：SCB9—800/6.3 额定容量：800kV A Dyn11公用变型号：SCB9—1250/6.3 额定容量：1250kV A Dyn11照明变型号：SCB9—800/6.3 额定容量：800kVA Dyn113.3二次设备配置3.3.1厂用电系统的操作通过DCS完成，运行人员通过计算机中厂用电系统的画面对一次设备进行操作。
3.3.2开关量和数字量输入计算机，通过计算机画面可方便监视一次设备的运行状态。
4 受电范围4.1高压部分：#5机6kV工作A、B段母线、#5机6kV公用段母线。
4.2低压部分：两台汽机变、两台锅炉变、一台检修变、一台照明变、一台公用变及相对应的400V低压段。
5 组织分工5.1为了使受电工作有计划、按步骤地顺利进行，受电前应组织有关单位进行技术交底，熟悉受电部分一、二次设备，明确组织分工，落实岗位责任，作好异常情况应变准备。
5.2调试单位负责受电过程的指挥并完成有关试验，准备试验仪器仪表，作好试验记录和数据处理，解决受电过程中出现的技术问题。
5.3安装单位负责受电设备的安全隔离措施，负责受电现场的安全、消防、保卫等任务；并负责设备检修和临时措施的拆装工作。
5.4建设单位负责办理操作票；受电过程中的设备操作及运行；以设备代管协议为准。
6 使用仪器设备7 受电应具备的条件7.1下列一次设备调试完毕，经质检验收合格：7.1.1启备变本体7.1.2 6kV系统包括启备变至6kV的共箱母线和受电涉及的开关柜，6kV工作A段、B段及公用段母线和开关柜，各段母线PT。
7.1.3低压变高压侧6kV开关；7.1.4低压变高压侧6kV电缆；7.1.5各低压变压器；7.1.6 380/220V工作进线开关及分段开关；7.1.7 380/220V各段母线及PT。
7.2 下列二次设备和系统调试完毕并投运，经质检验收合格：7.2.1 直流220V、110V电源系统；7.2.2 UPS不停电电源系统；7.2.3 变送器屏及回路；7.2.4 DCS系统有关厂用电操作监控部分；7.2.5 低压变压器数字温控仪及回路。
7.3 所有与受电有关的一、二次设备安装、调试资料齐全。
7.4 所有保护装置的定值已整定完毕。
7.5 现场道路通畅，门窗齐全、照明充足、消防器材完备。
7.6 电缆沟盖板齐全，具备防水条件，受电设备周围施工工作完毕。
7.7 受电区设有明显标志，危险区设有警告标志。
8 方法步骤8.1 #1汽机变冲击和380/220V汽机A段受电8.1.1 #1汽机变及高压侧电缆绝缘测试合格，测低压A段母线及开关绝缘合格，变压器高低压侧绝缘合格，变压器低压侧中性点接地连接良好，检查380/220V汽机A段所有开关刀闸均在断开位置。
8.1.2 将#1汽机变高压侧开关置试验位置，插上插头，送上直流操作电源，就地位置不带电试合、分三次，确认动作正确。
8.1.3 在集控室DCS上操作#1汽机变高压侧开关，不带电试合、分三次，确认动作正确。
8.1.4 #1汽机变高压侧开关在试验位置合闸状态时，做变压器温度高报警及跳闸保护和开关保护，开关应正确动作，确认上传DCS信号正确。
8.1.5 在试验位置，合汽机A段电源进线开关，做保护试验，开关应正确动作。
8.1.6 在试验位置，合#1汽机变压器高压侧开关及低压电源进线开关，做高低压侧联跳试验，开关应正确动作。
8.1.7试验后，#1汽机变高压侧开关应在断开位置。
8.1.8投入#1汽机变保护。
8.1.9将#1汽机变高压侧开关推入工作位置。
8.1.10用DCS操作合上#1汽机变高压侧开关，对#1汽机变进行第一次冲击，测量#1汽机变低压侧三相电压，注意观察#1汽机变励磁涌流并记录，就地设专人监护，如有异常情况立即断开#1汽机变高压侧开关，对#1汽机变进行检查，消除缺陷后方可进行第二次冲击。
8.1.11 第一次冲击无异常后，进行第二次至第五次冲击，每次间隔5分钟，最后一次冲击无异常后断开#1汽机变高压侧开关。
8.1.12将#1汽机变低压侧A段电源进线开关摇至工作位置。
8.1.13 用DCS操作合上#1汽机变高压侧开关，再合A段电源进线开关，测量汽机A段母线及PT电压、相序正确.变压器及母线等一次设备无异常。
8.2 #2汽机变冲击和汽机B段受电8.2.1 #2汽机变及高压侧电缆绝缘测试合格，测低压A段母线及开关绝缘合格，变压器高低压侧绝缘合格，变压器低压侧中性点接地连接良好，检查380/220V汽机A段所有开关刀闸均在断开位置。
8.2.2将#1汽机变高压侧开关置试验位置，插上插头，送上直流操作电源，就地位置不带电试合、分三次，确认动作正确。
8.2.3在集控室DCS上操作#2汽机变高压侧开关，不带电试合、分三次，确认动作正确。
8.2.4 #2汽机变高压侧开关在试验位置合闸状态时，做变压器温度高报警及跳闸保护和开关保护，开关应正确动作，确认上传DCS信号正确。
8.2.5 在试验位置，合汽机B段电源进线开关，做保护试验，开关应正确动作。
8.2.6在试验位置，合#2汽机变压器高压侧开关及低压电源进线开关，做高低压侧联跳试验，开关应正确动作。
8.2.7 试验后，#2汽机变高压侧开关应在断开位置。
8.2.8 投入#2汽机变保护。
8.2.9 将#2汽机变高压侧开关推入工作位置。
8.2.10 用DCS操作合上#2汽机变高压侧开关，对#2汽机变进行第一次冲击，测量#2汽机变低压侧三相电压，注意观察#2汽机变励磁涌流并记录，就地设专人监护，如有异常情况立即断开#2汽机变高压侧开关，对#2汽机变进行检查，消除缺陷后方可进行第二次冲击。
8.2.11第一次冲击无异常后，进行第二次至第五次冲击，每次间隔5分钟，最后一次冲击无异常后断开#2汽机变高压侧开关。
8.2.12将#1汽机变低压侧A段电源进线开关摇至工作位置。
8.2.13用DCS操作合#1汽机变高压侧开关，再合A段电源进线开关，测量汽机A段母线及PT电压、相序应正确.变压器及母线等一次设备无异常。
8.3 #5机汽机A段母线和汽机B段母线并列8.3.1 汽机A段母线和汽机B段母线已受电且电压正常。
8.3.2 在分段开关处，测量上下口母线的电压相位一致。
8.3.3 将分段开关放试验位置，送上操作直流，做就地和远方合、分各一次，动作应正确可靠，试验完毕后，然后将分段开关摇至工作位置。
8.3.4 投入分段开关保护。
8.3.5 用DCS操作合上分段开关，观察环流并记录，检查两段母线电压应正常。
8.3.6 用DCS操作断开分段开关，分段开关热备用。
8.4 由于系统及设备相近，锅炉变及380/220V工作段的受电参照以上步骤完成。
8.5 检修变冲击和380/220V检修段受电8.5.1 检修变及高压侧电缆绝缘测试合格，测低压段母线及开关绝缘合格，变压器高低压侧绝缘合格，变压器低压侧中性点接地连接良好，检查380/220V 检修段所有开关刀闸均在断开位置。
8.5.2 将检修变高压侧开关置试验位置，插上插头，送上直流操作电源，就地位置不带电试合、分三次，确认动作正确。
8.5.3 在集控室DCS上操作检修变高压侧开关，不带电试合、分三次，确认动作正确。
8.5.4 检修变高压侧开关在试验位置合闸状态时，做变压器温度高报警及跳闸保护和开关保护，开关应正确动作，确认上传DCS信号正确。
8.5.5 在试验位置，合检修电源进线开关，做保护试验，开关正确动作。
8.5.6 在试验位置，合检修变压器高压侧开关及低压电源进线开关，做高低压侧联跳试验，开关应正确动作。
8.5.7 试验后，检修变高压侧开关应在断开位置。
8.5.8 投入检修变保护。
8.5.9 将检修变高压侧开关推入工作位置。
8.5.10 用DCS操作合上检修变高压侧开关，对检修变进行第一次冲击，测量检修变低压侧三相电压，注意观察检修变励磁涌流并记录，就地设专人监护，如有异常情况立即断开检修变高压侧开关，对检修变进行检查，消除缺陷后方可进行第二次冲击。
8.5.11 第一次冲击无异常后，进行第二次至第五次冲击，每次间隔5分钟，最后一次冲击无异常后断开检修变高压侧开关。
8.5.12 将检修变低压侧A段电源进线开关摇至工作位置。
8.5.13 用DCS操作合上检修变高压侧开关，再合A段电源进线开关，测量检修段母线及PT电压、相序应正确，变压器及母线等一次设备无异常。
8.6 公用变及公用段与此类似，可参照进行。
8.7 照明变冲击和380/220照明段受电8.8.1 照明变及高压侧电缆绝缘测试合格，测低压段母线及开关绝缘合格，变压器高低压侧绝缘合格，变压器低压侧中性点接地连接良好，检查380/220V 检修段所有开关刀闸均在断开位置。
