怎样在Word文档中绘制函数图像
word2010中怎么绘制函数图像
word2010中怎么绘制函数图像WORD编辑中常常遇到画函数图形的问题。
那么下面就由店铺给大家分享下word2010中绘制函数图像的技巧，希望能帮助到您，有需要的朋友可以来看看哦。
word2010中绘制函数图像的步骤如下：步骤一：在WORD2010文档中，将光标定位在制作图形处，分别单击插入--图表，在对对话框中选择散点图类型中的“带平滑线的散点图”，单击确定后弹出word和excel两个并排窗口。
这两个软件是相互关联的。
步骤二：本例要作函数y=sin(x)在区间[0,2π]内的图像,假定取20个点，即x值第一个值是0，第20个值是6.283185即2π。
在EXCEL 中将取值框下拉到22行。
选择A2单元格，输入公式“=pi()/10*(row()-2)”，这是第一个橫坐标x值。
步骤三：在单元格B2中输入公式“=sin(a2)"，这是第一个纵坐标y值。
然后选择A2、B2单元格，拖动填充柄至B22，这样20个点的X,Y值都算出来了。
同时左边的WORD中函数图形也出来了。
步骤四：关闭EXCEL窗口。
在WORD中已经绘出了正弦函数在第一周期的函数图形。
若需要按数学图形的要求，还需要作些局部修改。
先双击标题”Y值“，修改为函数标题如图。
步骤五：单击图形，菜单栏中出现“图表工具”，分别单击布局--坐标轴--主要横坐标轴--其它主要横坐标轴选项，打开对话框。
这里主要修改主要刻度单位为1.57。
也就是π/2。
其它可根据需要修改，如线型、线的填充色、线的粗细等。
步骤六：同理修改纵坐标参数。
主要修改最大值(1)和最小值(-1)、线型、线粗细和颜色等。
直到满意为止。

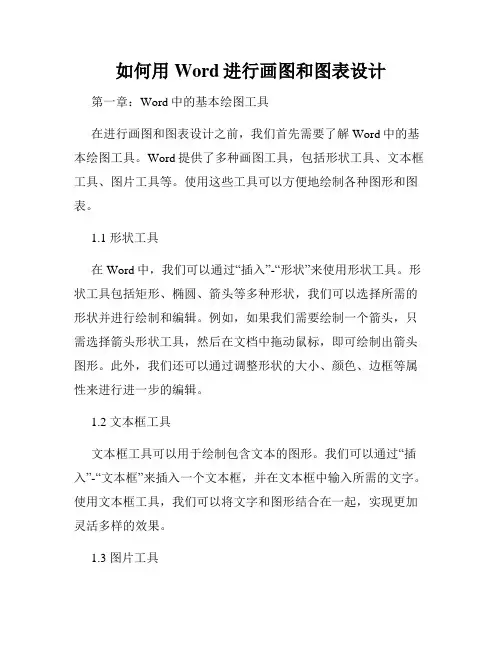

如何用Word进行画图和图表设计
如何用Word进行画图和图表设计第一章：Word中的基本绘图工具在进行画图和图表设计之前，我们首先需要了解Word中的基本绘图工具。
Word提供了多种画图工具，包括形状工具、文本框工具、图片工具等。
使用这些工具可以方便地绘制各种图形和图表。
1.1 形状工具在Word中，我们可以通过“插入”-“形状”来使用形状工具。
形状工具包括矩形、椭圆、箭头等多种形状，我们可以选择所需的形状并进行绘制和编辑。
例如，如果我们需要绘制一个箭头，只需选择箭头形状工具，然后在文档中拖动鼠标，即可绘制出箭头图形。
此外，我们还可以通过调整形状的大小、颜色、边框等属性来进行进一步的编辑。
1.2 文本框工具文本框工具可以用于绘制包含文本的图形。
我们可以通过“插入”-“文本框”来插入一个文本框，并在文本框中输入所需的文字。
使用文本框工具，我们可以将文字和图形结合在一起，实现更加灵活多样的效果。
1.3 图片工具Word还提供了图片工具，可以直接插入图片到文档中。
我们可以通过“插入”-“图片”来选择图片文件并插入到文档中。
插入的图片可以进行大小调整、裁剪、边框设置等操作，以满足不同的设计需求。
第二章：绘制图形在掌握了Word中的基本绘图工具之后，我们可以开始绘制各种图形了。
根据不同的需求，我们可以使用形状工具、文本框工具和图片工具来进行设计和绘制。
2.1 绘制流程图流程图是一种常用的图表形式，可以用于表示某个过程的各个步骤和关系。
在Word中，我们可以使用形状工具来绘制流程图。
首先，选择矩形形状工具，绘制矩形表示步骤；然后，选择连接线形状工具，绘制连接线表示步骤之间的关系。
通过不断添加和连接形状，最终完成整个流程图的绘制。
2.2 绘制柱状图柱状图是一种常见的数据可视化方式，可以用于比较不同类别的值。
在Word中，我们可以使用形状工具或图表工具来绘制柱状图。
首先，选择矩形形状工具，绘制表示不同类别的矩形；然后，调整每个矩形的高度，以表示对应类别的数值大小。

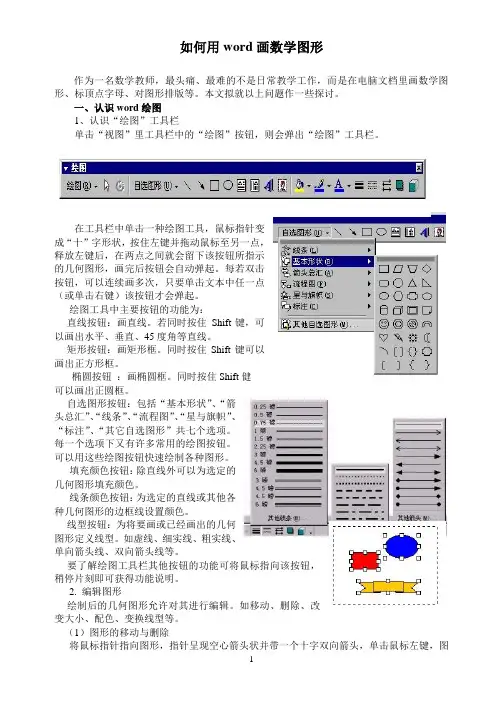

如何用word画数学图形
如何用word画数学图形作为一名数学教师，最头痛、最难的不是日常教学工作，而是在电脑文档里画数学图形、标顶点字母、对图形排版等。
本文拟就以上问题作一些探讨。
一、认识word绘图1、认识“绘图”工具栏单击“视图”里工具栏中的“绘图”按钮，则会弹出“绘图”工具栏。
在工具栏中单击一种绘图工具，鼠标指针变成“十”字形状，按住左键并拖动鼠标至另一点，释放左键后，在两点之间就会留下该按钮所指示的几何图形，画完后按钮会自动弹起。
每若双击按钮，可以连续画多次，只要单击文本中任一点（或单击右键）该按钮才会弹起。
绘图工具中主要按钮的功能为：直线按钮：画直线。
若同时按住Shift键，可以画出水平、垂直、45度角等直线。
矩形按钮：画矩形框。
同时按住Shift键可以画出正方形框。
椭圆按钮：画椭圆框。
同时按住Shift健可以画出正圆框。
自选图形按钮：包括“基本形状”、“箭头总汇”、“线条”、“流程图”、“星与旗帜”、“标注”、“其它自选图形”共七个选项。
每一个选项下又有许多常用的绘图按钮。
可以用这些绘图按钮快速绘制各种图形。
填充颜色按钮：除直线外可以为选定的几何图形填充颜色。
线条颜色按钮：为选定的直线或其他各种几何图形的边框线设置颜色。
线型按钮：为将要画或已经画出的几何图形定义线型。
如虚线、细实线、粗实线、单向箭头线、双向箭头线等。
要了解绘图工具栏其他按钮的功能可将鼠标指向该按钮，稍停片刻即可获得功能说明。
2. 编辑图形绘制后的几何图形允许对其进行编辑。
如移动、删除、改变大小、配色、变换线型等。
（1）图形的移动与删除将鼠标指针指向图形，指针呈现空心箭头状并带一个十字双向箭头，单击鼠标左键，图形框线上会立即出现控制点，称作选定或选中。
如果是直线则在两端各有一个控制点，其他图形一般会出现8个控制点，控制点数取决于图形的大小，但最多是8个。
鼠标指针指向被选中的图形，当鼠标出现十字双向箭头时，按住左键并拖动鼠标，该图形就可以被移到其他位置。
Word制作曲线图的两种方法（2）
Word制作曲线图的两种方法(2)

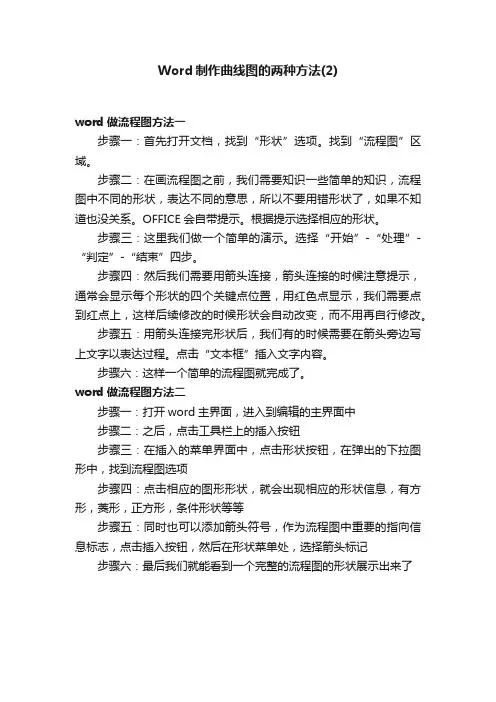

word做流程图方法一
步骤一：首先打开文档，找到“形状”选项。
找到“流程图”区域。
步骤二：在画流程图之前，我们需要知识一些简单的知识，流程图中不同的形状，表达不同的意思，所以不要用错形状了，如果不知道也没关系。
OFFICE会自带提示。
根据提示选择相应的形状。
步骤三：这里我们做一个简单的演示。
选择“开始”-“处理”-“判定”-“结束”四步。
步骤四：然后我们需要用箭头连接，箭头连接的时候注意提示，通常会显示每个形状的四个关键点位置，用红色点显示，我们需要点到红点上，这样后续修改的时候形状会自动改变，而不用再自行修改。
步骤五：用箭头连接完形状后，我们有的时候需要在箭头旁边写上文字以表达过程。
点击“文本框”插入文字内容。
步骤六：这样一个简单的流程图就完成了。
word做流程图方法二
步骤一：打开word主界面，进入到编辑的主界面中
步骤二：之后，点击工具栏上的插入按钮
步骤三：在插入的菜单界面中，点击形状按钮，在弹出的下拉图形中，找到流程图选项
步骤四：点击相应的图形形状，就会出现相应的形状信息，有方形，菱形，正方形，条件形状等等
步骤五：同时也可以添加箭头符号，作为流程图中重要的指向信息标志，点击插入按钮，然后在形状菜单处，选择箭头标记步骤六：最后我们就能看到一个完整的流程图的形状展示出来了。
基于Matlab在Word中插入函数图形
ｐ ａ ｈ ｃ ｉ ｒ ａ ｅ ｎ Ｍａ ａ ． ｔ ｂ ｉ ｆ ｌ ｏ ｎ ｔ ｎ ｎ ｔｌ ｔｅ ｓ ｆ ａ ｅｍａ ａ ｎ ｓａｌｄ ｉ ｒ ” ｂ ｏ ． ｏ” ｒ ｐ ｉ Ｗｏ ｄ ｂ ｓ ｄ ｏ ｄ ｂ Ｍａ ｌ ｌ ｆ ｕ ｃ ｉ ．ｉ ｓ ｌ ｈ ｏｔ ｒ ｔ ｂ ａ ｄ ｉ ｔ ｌ ｎｗｏ ａ Ｍ－ ｏ ｋ ｄ ｔ ｎ ａ Ｓｕ ｆ ｏ ａ ｗ ｌ ｎ ｅ ｄ ｓ
ｌ ｓ ｒ ｈ ｕ ｔｏ ｇ ａ ｈ ｃ ｎ Ｗ ｏ ｄ ｂ ｓ ｄ ｏ Ｍ ａ ｌ ｂ ｎ ｅ ｔｔ ｅ ｆ ｎｃ ｉ ｎ ｒ ｐ ｉ ｓｉ ｒ ａ ｅ ｎ ｔａ
ＹＡＮＧ Ｊａｙ ｉ—ｉ
（ ｐ ｌ ｄＩ ｏ ａｉ ｅｈｏ ｇ ｅａｔ ｅｔＩ ｔｕ ｅｈ ｌ ｙＪ ｍ ｓ Ｕ ｉ ｒｔ，ｉ ｓ １４ ０ ，ｈｎ ） Ａ ｐｉ ｎ ｒ ｔ ｎＴｃ ｎｌ ｙＤ ｐ ｒ ｎ， ｓｉ ｔ ｏ ｃ ｎｏ ，ａ ｕｉ ｎｖ ｓｙ Ｊ ｍｕｉ ５０ ７ Ｃ ｉ ｅ ｆｍ ｏ ｏ ｍ ｎ ｔ ｅ ｆＴ ｏ ｇ ｉ ｅｉ ａ ａ
Ａｂ ｔ ａ ｔ ｎ ｏｄ ｒ ｔ ｎ ｅ ｔｔ ｅ ｍａ ｈ ｍａ ｉａ ｕ ｃ ｉｎ ｉ ｇ ｓ ｇ ａ ｈ ｃ ｉ Ｗ ０ ｄ ｉ ｎ ｅ ｓ ｔ ｓｅ ｅ ｏ ｍｓ ｓｍｐ ｅ ｓｒ ｃ ：Ｉ ｒ ｅ ｏ ｉ ｓ ｒ ｈ ｔ ｅ ｔ ｌｆ ｎ ｔ ｍａ ｅ ｒ ｐ ｉ ｎ ｃ ｏ ｒ ， ｅ ｄ ｏ ｍａ ｔ ｒ ａ ｆ ｗ ｆｒ ｉ ｌ ， ｔ ｐ ｗ ｒｕ ｄ ｂ ｄ ａ ｎ ｏ ｏ ｅ ｆ ｌＭａ ａ ｒｗｉ ｇ ｃ ｍｍａ ｄ ｆ ｎ ｔ ｎ ｎ ｕ ｃｉ ｓ ｏ ｉ ｐ ｐ ｒｇ ｖ ｕ ｔｏ ｆｉ ｓ ｒｉ ｇ ｔ ｅ ｍａｈ ｍａ ｉａ ｕ ｃ ｉｎ ｉ ｇ ｓ ｓ ａ ｅ ａ ｅ ｏ ｔａ ｍｅｈ ｄ ｏ ｎ ｅ ｔ ｈ ｔｅ ｔ ｌ ｆ ｎ ｔ ｍａ ｅ ｎ ｃ ｏ

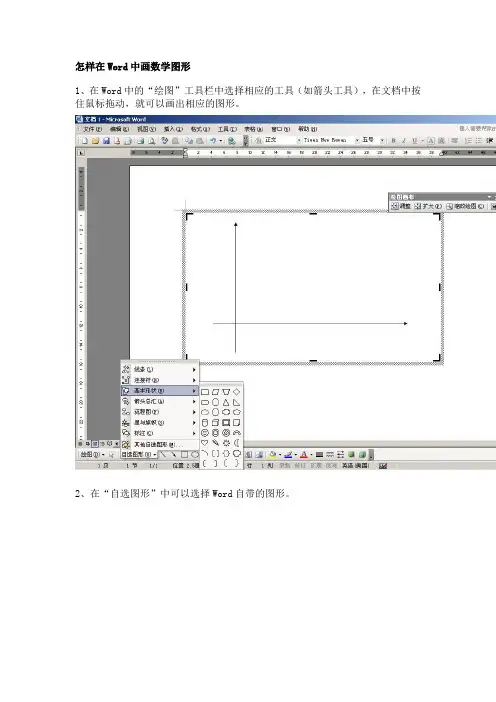

怎样在Word中画数学图形
怎样在Word中画数学图形
1、在Word中的“绘图”工具栏中选择相应的工具（如箭头工具），在文档中按住鼠标拖动，就可以画出相应的图形。
2、在“自选图形”中可以选择Word自带的图形。
3、若在图形上加字母，可以“插入”“文本框”来实现。
4、插入的文本框默认情况是带边框和底纹的，这样会遮盖住图形。
5、我们现在需要将边框和底纹去掉才行。
右击“文本框”的虚框边，而不能是文本框的内部，在弹出的下拉菜单中选择“设置文本框格式”。
6、在弹出的“设置文本框格式”的填充下的颜色选项中选择“无填充颜色”，线条下的颜色选项中选择“无线条颜色”，如下图。
7、“确定”后的效果如下图。
WPS如何利用Word绘图？WPS利用Word绘图的具体步骤
WPS如何利用Word绘图？WPS利用Word
绘图的具体步骤
对于Word文档日常使用的功能中，Word绘图绝对是其中比较实用的一个功能，不止是可以用在流程图制作上，也可以用在其余的类似个人的需求绘制图形或者是数学方面的图形。
那么该如何使用Word来绘图呢？接下来就给大家分享一下，用Word绘图的操作步骤。
WPS中Word绘图的操作步骤：
打开一个空白的WPS Word文档，选择工具栏【插入】，在下拉菜单中选择【形状】，在出现的对话框中选择最下方的【新建绘图画布】；
这样我们就在文档中生成了一个画布，上方是各种绘图工具，可以根据自己的需要进行选择；
我们点击左上角【形状】按钮，从中选择星与旗帜中波浪形状；
在画布中间进行下拉，会出现相应的旗帜形状，我们在右边出现的选项中更改颜色，这样红旗就做好了；
后面我们按照画红旗的方式在左上角画上五角星，绘制小五角星的时候，我们可以按着【Ctrl】进行复制，这样做出来的五角星大小会一致。
以上就是所有关于WPS利用Word绘图的所有内容了，希望可以帮到大家。
Word制作曲线图的两种方法
Word制作曲线图的两种方法曲线图是我们经常要用到的一种分析类图表。
比如用X轴坐标来表示一个月的天数，用Y轴坐标来表示某一数值，统计数据后描点绘图，得到曲线图，可以很直观的看出一个月内的数据起伏情况。
下面店铺就来介绍两种比较简单的Word曲线图制法，有需要的朋友可以来看看哦。
Word曲线图制法一步骤一：打开word文档步骤二：点击“插入”选项卡;步骤三：找到“插图”工具栏组，选择“形状”步骤四：在弹出的下拉列表中找到“线条”栏，找到“曲线”按钮，用鼠标左键单击该工具;步骤五：回到word编辑区，光标变成十字形，在空白处单击，按钮鼠标左键不放，移动鼠标，找到下一个点单击，再移动鼠标，单击，可以根据单击的路径绘制出一条“曲线”来;但要不在同一线的至少三个点才能形成。
步骤六：通过调节两端的控制点，可以改变线段的长度和角度，系统自动切换到形状格式选项卡，可以设置形状的颜色，线条的粗细等。
我们可以根据下图的提示来进行调整曲线。
Word曲线图制法二步骤一：打开Word，点“插入”——“图表”，弹出插入图表对话框。
步骤二：在插入图表对话框内，我们可以看到有很多类型的图表，这里我们选择“XY散点图”里的“带直线的散点图”，而不选择“折线图”，原因是Word中的折线图适合用来做不同个体之间的对比，并不适合用来做上面提到的这种对单一数据进行分析的这种情况。
步骤三：选择确定之后会出现折线图跟一个表格，表格内就是XY 轴数值，这时就可以把你需要研究的数据输入进去了。
这里可以把表格上的“X值”、“Y值”换成你需要的名称，比如天数什么的。
步骤四：数据输入完毕后，可能X轴上面的数值并不是你想要的(比如最大值、每小格的值等等)，可以点击选中X轴坐标，然后右击选择“设置坐标轴格式”，进行设置。
步骤五：设置坐标轴窗口里主要设定一下“边界最大值”和“单位主要值”就可以了。
这里我设置最大值为5，单位为0.5，可以看到X轴上每隔0.5就有一格。
基于Matlab在Word中插入函数图形(1)
电子设计工程 Electronic Design Engineering
2011 年 2 月 Feb. 2011
基于 Matlab 在 Word 中插入函数图形
杨加义 （佳木斯大学 应用技术学院 应用信息技术系， 黑龙江 佳木斯 154007）
摘要 ： 为 了在 Word 中 插 入数 学 函 数图 像 图 形，需 要 掌 握几 个 格 式简 单 、功 能强 大 的 Matlab 绘图 命 令 函数 ，给 出 一种
图 9 y=2x Fig. 9 y=2x
fplot（'（1./2）.^x'，[-3 3]），绘制 y=（1/2）x 图形，如图 10 所示。
fplot（'log2（x）'，[0.5 3]）]，绘制 y=log2（x）图形，如图 11 所示。
ቤተ መጻሕፍቲ ባይዱ
图 14 函数图形 Fig. 14 Several function grayhics 上面图 14 是在一张图像上绘制出函数 sin （1/x）（0.01≤ x≤0.1）的 图 形（左 上 ）、abs（exp（-j*x*（0:9））*ones（10，1）的 图 形（右上）、tan（x）、sin（x）、cos（x）3 个函数的图形（左 下 ）、2*sin （x）和 sin（2x）cos（x）的图形（右下）。 这里使用了子图绘制函 数 subplot 函数，其格式是：subplot（m，n，i），意义是在当前绘 图窗口建立 m 行 n 列个绘图子区，在编号为 i 的位置建立坐标系。 3.3 绘制函数 y=sinx/x 的极限图形 执行如下输入单元得到图形如图 15 所示。 [fplot（'sin（x）./x'，[-200 200 -0.24 1.1]）； text（30，0.7，'limit sin（x）/x'）；]
应用word宏绘制物理函数图像
应用word宏绘制物理函数图像春晖中学姚天波Word是当今最为流行的办公软件，许多物理教师都使用它来编写试卷和记录教案，但物理图形的绘制却总是一件让人头疼得事，其实在Word中，绘制图形有许多基本技巧，掌握它可使作图的效率和质量得到明显的提高，很多刊物上发表的文章已经给我们提供了不少的方法。
不过，物理函数图像的绘制方法的介绍却鲜有所闻，比如如何在Word中画出加速运动的位移时间图像、简谐运动的图像，相信也是很多同行思考的一个问题。
在这里，笔者在实际工作中摸索，积累了一些经验，掌握了一些方法，现介绍给大家。
本文介绍的方法是如何制作一个在Word中帮助我们绘制图片的宏。
这里我们指的图像是一些数学意义上的函数，所以有一定的函数表达式，可以用Word来画出非常标准的图像。
1、如何实现一个宏首先要创建一个宏，点击菜单“工具”→“宏”→“宏”，出现一个对话框，在宏名中输入宏的名字，比如“物理曲线”，然后点击“创建”，制作出一个空的宏。
然后在出现的Visual Basic 编辑器中找到Sub 物理曲线()'' 物理曲线 Macro' 宏在 2003-12-29 由 徐海英 创建'End Sub这是一个宏的内容，在这里你可以输入你想要实现的功能函数或方法，比如我们画图，可以使用以下方法：画直线：Activedocument.Shapes.AddLine直线加箭头：Selection.ShapeRange.Line.BeginArrowheadStyleSelection.ShapeRange.Line.EndArrowheadStyle画自由曲线：ActiveDocument.shapes.BuildFreeform 创建自由曲线.AddNodes 编辑并设置其顶点.ConverToShape.Select 转换成图像二、绘制抛物线下面就以画物理中最常见的抛物线为例，谈谈如何来制作这样一个宏。
用VBA在WORD中绘制图形及函数图象
用VBA在WORD中绘制图形及函数图象Sub Macro1()用VBA在WORD中绘制图形及函数图象1.绘制一个“开关”图形'宏 Switch实现在指定位置绘制一个“开关”图形。
Sub Switch()ActiveDocument.Shapes.AddLine(100, 110, 120, 110).Name = "shp1"ActiveDocument.Shapes.AddShape(msoShapeOval, 120, 108, 4, 4).Name = "shp2" 'Oval 椭圆形ActiveDocument.Shapes.AddShape(msoShapeOval, 130, 108, 4, 4).Name = "shp3" ActiveDocument.Shapes.AddLine(134, 110, 154, 110).Name = "shp4"ActiveDocument.Shapes.AddLine(122, 108, 132, 104).Name = "shp5"ActiveDocument.Shapes.Range(Array("shp1", "shp2", "shp3", "shp4", "shp5")).GroupEnd Sub2.添加绘图画布'下列示例在新文档中添加绘图画布，然后在绘图画布上添加两个图形，并设置填充和线条属性。
Sub AddInlineCanvas()Dim docNew As DocumentDim shpCanvas As ShapeSet docNew = Documents.Add'Add a drawing canvas to the new documentSet shpCanvas = docNew.Shapes.AddCanvas( _Left:=150, Top:=150, Width:=70, Height:=70)shpCanvas.WrapFormat.Type = wdWrapInline'Add shapes to drawing canvasWith shpCanvas.CanvasItems.AddShape msoShapeHeart, Left:=10, _Top:=10, Width:=50, Height:=60.AddLine BeginX:=0, BeginY:=0, _EndX:=70, EndY:=70End WithWith shpCanvas.CanvasItems(1).Fill.ForeColor _.RGB = RGB(Red:=255, Green:=0, Blue:=0).CanvasItems(2).Line _.EndArrowheadStyle = msoArrowheadTriangleEnd WithEnd Sub3.添加一条贝赛尔曲线本例向活动文档添加一条两段的贝塞尔曲线，并且将其定位在第二段（文档中至少要有两段，否则出错）。
用VBA在WORD中绘制图形及函数图象
用VBA在WORD中绘制图形及函数图象Sub Macro1()用VBA在WORD中绘制图形及函数图象1.绘制一个“开关”图形'宏Switch实现在指定位置绘制一个“开关”图形。
Sub Switch()ActiveDocument.Shapes.AddLine(100, 110, 120, 110).Name = "shp1"ActiveDocument.Shapes.AddShape(msoShapeOval, 120, 108, 4, 4).Name = "shp2" 'Oval 椭圆形ActiveDocument.Shapes.AddShape(msoShapeOval, 130, 108, 4, 4).Name = "shp3"ActiveDocument.Shapes.AddLine(134, 110, 154, 110).Name = "shp4"ActiveDocument.Shapes.AddLine(122, 108, 132, 104).Name = "shp5"ActiveDocument.Shapes.Range(Array("shp1", "shp2", "shp3", "shp4", "shp5")).GroupEnd Sub2.添加绘图画布'下列示例在新文档中添加绘图画布，然后在绘图画布上添加两个图形，并设置填充和线条属性。
Sub AddInlineCanvas()Dim docNew As DocumentDim shpCanvas As ShapeSet docNew = Documents.Add'Add a drawing canvas to the new documentSet shpCanvas = docNew.Shapes.AddCanvas( _Left:=150, Top:=150, Width:=70, Height:=70)shpCanvas.WrapFormat.Type = wdWrapInline'Add shapes to drawing canvasWith shpCanvas.CanvasItems.AddShape msoShapeHeart, Left:=10, _Top:=10, Width:=50, Height:=60.AddLine BeginX:=0, BeginY:=0, _EndX:=70, EndY:=70End WithWith shpCanvas.CanvasItems(1).Fill.ForeColor _.RGB = RGB(Red:=255, Green:=0, Blue:=0).CanvasItems(2).Line _.EndArrowheadStyle = msoArrowheadTriangleEnd WithEnd Sub3.添加一条贝赛尔曲线本例向活动文档添加一条两段的贝塞尔曲线，并且将其定位在第二段（文档中至少要有两段，否则出错）。
使用 Word 绘制曲线
使用Word 绘制曲线
其实，不需要打开Photoshop，我们在Word中也可以顺利的画出一些美妙的曲线，就像Flash中的工具那样方便，具体步骤如下：
1.画直线
首先，使用绘图工具任意画一条直线。
2.编辑顶点
（图1）
接着，选中这条刚刚画好的直线，然后从右键菜单中选择“编辑顶点”命令，如图1所示，此时直线会被一个虚线框所包围，也即进入了顶点编辑状态如图2，现在就可以在原来的直线上任意位置处点击后进行拖动，这样就可以画出一条新的折线，当然你也可以多画几条。
（图2）
3.获取切线
选中刚刚附加上去的折线顶点，从右键菜单中执行“平滑顶点”或“曲线段”命令，就可以得到如图3所示非常不错的曲线效果了。
Word教程 第六课绘制图形和插入图片
第六章绘制图形和插入图片一．插入剪贴画1．选定插入点2．执行[插入/图片/剪贴画]3．选择所进需的剪贴画，并单击“插入”按钮。
二．将图片导入文档1．选定插入点2．执行[插入/图片/来自文件]菜单命令，弹出[插入/图片]对话框。
三．设定图片大小1．选定图片2。
执行[格式/图片]裁剪缩放比例：左对齐宽度右对齐高度顶端大小：底端宽度原大小高度宽度高度四．绘制图形打开[视图/工具栏/绘图] “绘图工具栏”有自选图形1．创建直线，矩形，椭圆，弧线，文本框和标柱图元，拖动鼠标绘制。
2．创建正方形和正圆，单击“矩形和椭圆”工具按钮再按下shift键按钮拖动鼠标3．shift+ 鼠标拖动文本框，可绘正方形文本框。
4．从图中心向外画矩形，椭圆，按下shift+ Ctrl键拖动鼠标。
五．删除和复制图形对象。
六．选定图形。
七．移动图形（1）定准备移动的图形（2）按按“上下左右”方向键每次移动一个格线单位，按CTRL+方向键，每次移动一个屏幕象素点单位（微调移动）八．设定线型：（选择图形并单击右键产生下拉菜单，选择设置自选图形格式）九．填充图案和颜色十．设置大小，位置，环绕方式。
十三。
改变图形之间的层次（1）选定多个图形（2）单击右键产生快捷菜单，选择“叠放”shift+ 鼠标可选择多个图形十四。
组合图形shift+ 鼠标选择组合的多个图形。
（1）单击右键产生快捷菜单，选择组合：组合/ 取消组合/ 重新组合十五：在图形上添加文字（1）选择图形并单击右键选择添加文字（2）图形内输入文本内容。
十六：图形及图片的环绕方式。
怎样在Word文档中绘制函数图像
怎样在Word文档中绘制函数图像摘要：Microsoft office word 是应用最广泛的办公软件之一，它具有强大的文字、表格、图形等处理功能，为用户提供了很大方便。
然而，要用它进行函数图像绘制和编辑却非常困难。
使很多用户（比如数学教师）编写教案、学案、考试试卷等含有函数图像的文档成为一大难题。
笔者经过多年的研究和探索，尝试着利用Word的Visual Basic 编辑器，实验性地开发了一个“图像工具”软件，使函数图像的绘制和编辑变得简单易行。
使用过程中感觉良好，与大家分享，希望能起到抛砖引玉的作用。
一、绘制函数图像的困难与尝试作为一个从事数学教学多年的教师，经常用Microsoft office word软件编写教案、学案、考试试卷等教学资料。
每当用到函数图像时就感到非常困难，因为word中没有针对函数图像的功能。
采取的办法通常是从其它资料中复制粘贴、扫描现成的图像、用专用绘图软件（如几何画板）绘制，再插入到文档中。
这样带来的问题是：第一不方便，第二兼容性不好，插入后就变成了图片格式，编辑修改困难，很难精确实现自己的意图。
于是就尝试着利用Word的Visual Basic 编辑器，编写了一个函数图像绘制工具。
它不但能在坐标系中精确的绘制常用函数的图像，而且能演示图像的绘制过程，反应y随x变化而变化的规律与特点，更好的揭示函数图像的实质，也能够演示图像变换，反应函数图像与函数解析式的内在联系。
在方便编辑含有函数图像的教学资料的同时，也能让学生更好的理解函数图像的实质，提高教学效果。
二、图像工具的应用举例由于编写了安装和卸载程序，使得图像工具的安装和卸载实现了一键完成，用户不需要有Visual Basic 编程基础，安装完成后word （以word 2003为例）的绘图工具栏如图1所示，添加了一个“插入图像”按钮，单击该按钮就可以调用图像工具了。
下面以正弦型函数为例介绍图像工具的应用。
1、将光标移到要插入图像的位置，单击“插入图像”按钮，窗口将弹出如图2所示的窗体。
Word中数学图形图像的绘制
·
（ I1 － I0 ） 与 I2 反相。通常在变压器接近满载时，
·
·
··
·
I1 比励磁电流 I0 大很多，（ I1 － I0 ） ≈ I1 ，因此有
·
I1
·
与 I2
反相［4］。
由图 3 变压器副线圈短接时原副线圈的电流
·
·
图线可以看出，I1 与 I2 的相位差约为 180°。但由
前图 4 变压器副线圈连接 Ｒ = 50Ω 电阻时原副线
图1
图2
《教学仪器与实验》第 30 卷 2014 年 第 11 期
· 27 ·
3 使用“SXuser”数学模板
图3
总结： 与 几 何 画 板 一 样，由 Excel 绘 制 出 的 图，导入 Word 中是作为图片而不是作为“对象” 出现的，不能加以修改。且 Excel 通常只能绘制 函数图像，对于几何图形，几乎无能为力，因此有 很大局限性。
3 张清． 新型巨磁阻抗传感器特性研究： 华东师范大学硕士论文 ［D］． 华东师范大学图书馆，2007： 26
4 人民教育出版社物理室． 物理教师手册［M］． 人民教育出版 社，1998 年： 325 ～ 326 （ 收稿日期： 2014-09-26）
Word 中数学图形图像的绘制
□ 纪宏伟
江苏如皋高等师范学校 226500
2 使用 Excel 工具
若函 数 图 像 绘 制，用 Excel 没 有 任 何 问 题。
1
如绘制 f（ x） = （ x － 1） 3 + 1 在 x ∈［－ 2，2］上的 图像，先在第一列输入数据（ 取点的多寡由 A1 和 A2 单元格的数据间隔决定） ，第二列输入计算公 式“= （ A1 － 1） ^（ 1 /3） + 1”，如图 2。之后将光标 置于数据区的任一位置，插入“图表”，在“标准类 型”中选择“XY 散点图”，在其“子图表类型”中 选择“无 数 据 点 平 滑 线 散 点 图 ”，单 击“完 成 ”按 钮，便得到函数图像，如图 3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样在Word文档中绘制函数图像
摘要：
Microsoft office word 是应用最广泛的办公软件之一，它具有强大的文字、表格、图形等处理功能，为用户提供了很大方便。
然而，要用它进行函数图像绘制和编辑却非常困难。
使很多用户（比如数学教师）编写教案、学案、考试试卷等含有函数图像的文档成为一大难题。
笔者经过多年的研究和探索，尝试着利用Word的Visual Basic 编辑器，实验性地开发了一个“图像工具”软件，使函数图像的绘制和编辑变得简单易行。
使用过程中感觉良好，与大家分享，希望能起到抛砖引玉的作用。
一、绘制函数图像的困难与尝试
作为一个从事数学教学多年的教师，经常用Microsoft office word软件编写教案、学案、考试试卷等教学资料。
每当用到函数图像时就感到非常困难，因为word中没有针对函数图像的功能。
采取的办法通常是从其它资料中复制粘贴、扫描现成的图像、用专用绘图软件（如几何画板）绘制，再插入到文档中。
这样带来的问题是：第一不方便，第二兼容性不好，插入后就变成了图片格式，编辑修改困难，很难精确实现自己的意图。
于是就尝试着利用Word的Visual Basic 编辑器，编写了一个函数图像绘制工具。
它不但能在坐标系中精确的绘制常用函数的图像，而且能演示图像的绘制过程，反应y随x变化而变化的规律与特点，更好的揭示函数图像的实质，也能够演示图像变换，反应函数图像与函数解析式的内在联系。
在方便编辑含有函数图像的教学资料的同时，也能让学生更好的理解函数图像的实质，提高教学效果。
二、图像工具的应用举例
由于编写了安装和卸载程序，使得图像工具的安装和卸载实现了一键完成，用户不需要有Visual Basic 编程基础，安装完成后word （以word 2003为例）的绘图工具栏如图1所示，添加了一个“插入图像”按钮，单击该按钮就可以调用
图像工具了。
下面以正弦型函数为例介绍图像工具的应用。
1、将光标移到要插入图像的位置，单击“插入图像”按钮，窗口将弹出如图2所示的窗体。
2、在窗体中选择“正弦
型”函数，勾选“附加坐标系”，参数ω设为1/2（也可用小数0.5），右界设为4，其他采用缺省值，单击“设置完成”，右边正弦型函数的解析式将变成y = sin(0.5x )，同时改变颜色（如果参数中含有非法数据，将给出错误提示），再单
图
1
图 2
击“确定”按钮，将在光标处绘制出在区间[0,4π]内的图像，如图3。
3、把参数参数ω设为1，右界设为2，其它不变，不勾选“附加坐标系”，单击“设置完成”，右边正弦型函数的解析式将变成y = sin(x)，同时改变颜色，
再单击“确定”按钮，将在原图像上叠加函数在区间[0,2π]内的图像，如图4。
4、把参数参数ω设为2，右界设为1，其它不变，不勾选“附加坐标系”，
单击“设置完成”，右边正弦型函数的解析式将变成y = sin(2x)，同时改变颜色，再单击“确定”按钮，将在原图像上叠加函数在区间[0,π]内的图像，如图5。
5、在图像绘制过程中，单击“取消”按钮，可以把刚才的图像依次删除。
本例只例举了正弦型函数的周期变，图像是从左向右逐渐绘出的，能够清晰的演示绘制过程，并且直观的反映出函数图像变换与函数解析式的变换的关系。
以下是两个用该工具绘制的图像：
三、图像工具的主要特点
1、图像工具的各功能控件和程序代码均利用Word 的Visual Basic 编辑器添加编写，可以与Word 完全兼容，实现无缝对接。
2、图像工具安装和卸载简单方便，安装完成后只是在Word 的“绘图”工具栏中添加了一个“插入图像”按钮，可以脱离原安装文件，完全融入Word 之内，跟Word 的它他功能按钮一样使用方便。
3、图像工具包括三角型函数、反三角型函数、指数型函数、对数型函数、幂型函数等十五种函数，几乎涵盖了中学阶段所有初等函数。
4、参数设置似乎比较繁琐，但每个参数都设有缺省值，对于基本初等函数事实上不需要设置参数。
5、能够精确绘制函数的图像，演示绘制过程，反应函数图像变换与函数解
析式变换的关系，更好的揭示函数图像的实质。
绘制的函数图像为图形格式，可以方便地进行缩放、旋转、剪切、删除等再次编辑。
6、设置了较强的容错功能，能够自动检测出用户设置的参数是否合法，如果存在非法数据，则给出相应的提示。
设置了简单的随机帮助功能，用户在使用中可以随时参阅。
