磁力泵性能及技术参数
高压磁力泵型号及参数
高压磁力泵型号及参数高压磁力泵是一种无泄漏、无污染、无噪音、高效节能的新型泵，广泛应用于化工、医药、电力、冶金等领域。
下面介绍几种常见的高压磁力泵型号及参数。
1. CQB-G型高压磁力泵CQB-G型高压磁力泵是一种单级、单吸、卧式、闭式、磁力驱动泵。
其最大扬程可达150米，最大流量可达100m³/h，最高温度可达200℃。
该泵采用优质不锈钢材料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种腐蚀性介质。
2. IHF型高压磁力泵IHF型高压磁力泵是一种单级、单吸、卧式、闭式、磁力驱动泵。
其最大扬程可达125米，最大流量可达100m³/h，最高温度可达100℃。
该泵采用优质氟塑料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种强腐蚀性介质。
3. KF型高压磁力泵KF型高压磁力泵是一种单级、单吸、卧式、闭式、磁力驱动泵。
其最大扬程可达80米，最大流量可达50m³/h，最高温度可达120℃。
该泵采用优质不锈钢材料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种腐蚀性介质。
4. ZCQ型高压磁力泵ZCQ型高压磁力泵是一种多级、单吸、卧式、闭式、磁力驱动泵。
其最大扬程可达240米，最大流量可达10m³/h，最高温度可达120℃。
该泵采用优质不锈钢材料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种腐蚀性介质。
以上是几种常见的高压磁力泵型号及参数，不同型号的泵适用于不同的介质和工况，用户在选择时应根据实际情况进行选择。
同时，使用高压磁力泵时应注意保养和维护，以延长泵的使用寿命。
CQL泥浆型磁力泵-海兰德泵业
CQL泥浆型磁力泵兰州海兰德泵业有限公司LANZHOU HIGHLAND PUMPS CO.,LTD一、概述CQL型泵是针对含有一定固体颗粒和含气、易结晶介质而研制开发的一种新型单级单吸立式泥浆型磁力驱动离心泵，该型泵参照美国石油学会API685标准设计，具有全密封、无泄漏、无污染、抗磨损、耐腐蚀能力强、安全可靠、使用寿命长等特点，适用于含有杂质颗粒、含气、易结晶、具有腐蚀性、易燃易爆及有毒介质的输送，可广泛应用于石油化工、精细化工行业。
CQL型泵通过内外磁转子进行耦合传动，外磁转子与电机直联，隔离套将内磁转子密封在泵腔内，达到全密封。
采用了气体密封阻隔，并辅以动力密封设计，使泵的轴承部件与介质有效隔离，在泵送介质与驱动端之间形成中间隔离区，从根本上解决了含固体颗粒、含气、易结晶介质输送的难题，适于输送泥浆浓度不超过35%的泥浆液，是一种典型的可输送含固体颗粒物的磁力泵。
CQL型泵采用了先进的喷涂技术，有效的提高了泵的抗磨损及耐腐蚀性能。
二、型号意义叶轮直径变更符号叶轮名义直径（mm）泵排出口直径（mm泵吸入口直径（mm）立式泥浆型磁力泵三、性能范围流量0.8～1000m3/h扬程 3.2～125m介质温度-80℃～+450℃进口直径20～300mm最大工作压力 2.5MPa四、结构说明CQL型泵主要由泵头、磁驱部件、电机部分组成，整机为机泵一体，立式结构。
该型泵的结构有以下特点：1、立式、磁力驱动，轴向吸人，径向排出，占地面积小。
2、通过磁性联轴器驱动，气体密封阻隔、动力密封与磁力密封组合配置，全密封、无泄漏。
3、轴向力利用流体力学原理自动平衡，由副叶片及平衡孔平衡，除平衡轴向力之外，还可以降低密封压头，使密封更为可靠。
4、优化的叶轮水力设计，开式叶轮，适宜含杂质、含固体颗粒的物料输送。
5、隔离套材料的合理选用消除了磁涡流损失，磁传动效率高。
6、叶轮水力设计配套动力密封运行，把物料气相引入到叶轮背部，气相平衡防止了汽蚀破坏，让整个泵组件在边界条件下都是安全的。
磁力泵规格型号及参数
磁力泵规格型号及参数
磁力泵是一种利用磁场和气体流动的力学原理，实现流体输送的装置。
它可以实现几乎无限的排量，可以控制流量，并且具有自吸能力，即使在0.4MPa左右的低压情况下也能达到很高的负载效率。
磁力泵具有体积小、重量轻、低噪声、无腐蚀性、低能耗等特点，维护方便，维护成本低，因此受到了众多行业的欢迎。
磁力泵的规格型号主要取决于它的流量、压力、温度等参数，如流量、温度、压力、转速等。
一般来说，磁力泵的规格型号包括流量、压力、转速、温度、材料、尺寸等。
1、流量：流量是衡量磁力泵技术性能的基本指标，也是判断磁力泵选型的重要参数。
通常情况下，磁力泵的流量范围是0.1-100m³/h。
2、压力：压力是指磁力泵将流体输送时所产生的内部压力，它与流量及转速之间存在特定的关系。
一般情况下，磁力泵的压力范围是0.1-6MPa。
3、转速：转速是指磁力泵内部调节装置（如叶轮、机械密封、轴承等）运转的转速。
通常情况下，磁力泵的转速范围是1000-3000r/min。
4、温度：温度是衡量磁力泵技术性能的重要指标。
磁力泵的最高温度一般不超过120℃。
5、材料：磁力泵的材料一般有铸铁、不锈钢、碳钢、铝合金等。
6、尺寸：尺寸不同的磁力泵具有不同的流量、压力、转速等参数，需要按照实际使用要求来选择。
磁力泵的规格型号及参数是以上述参数为基础，进行组合而成的。
具体参数规格型号可根据实际使用要求来确定，具体参数规格型号建议由专业人士进行确定。
磁力泵参数表
磁力泵参数表磁力泵的参数包括型号、流量、扬程、功率、进口直径、出口直径和材质等。
以不锈钢磁力泵为例，以下是其具体参数：1. 型号MCP-10的流量为1.5m³/h，扬程为15m，功率为0.37kW，进口直径为25mm，出口直径为20mm。
2. 型号MCP-15的流量为3m³/h，扬程为20m，功率为0.75kW，进口直径为32mm，出口直径为25mm。
3. 型号MCP-20的流量为6m³/h，扬程为25m，功率为1.5kW，进口直径为40mm，出口直径为32mm。
4. 型号MCP-25的流量为10m³/h，扬程为30m，功率为2.2kW，进口直径为50mm，出口直径为40mm。
5. 型号MCP-32的流量为15m³/h，扬程为35m，功率为3kW，进口直径为65mm，出口直径为50mm。
6. 型号MCP-40的流量为20m³/h，扬程为40m，功率为4kW，进口直径为80mm，出口直径为65mm。
7. 型号MCP-50的流量为30m³/h，扬程为45m，功率为5.5kW，进口直径为100mm，出口直径为80mm。
8. 型号MCP-65的流量为50m³/h，扬程为50m，功率为7.5kW，进口直径为125mm，出口直径为100mm。
9. 型号MCP-80的流量为80m³/h，扬程为55m，功率为11kW，进口直径为150mm，出口直径为125mm。
10. 型号MCP-100的流量为100m³/h，扬程为60m，功率为15kW，进口直径为200mm，出口直径为150mm。
此外，磁力泵的大工作压力通常在1.6MPa左右，大工作温度在200℃左右。
介质密度不超过1600kg/m³，介质粘度不超过30Pa·s。
泵体材质则有不锈钢、铸铁、钛合金等多种选择。
磁力泵型号意义及概述
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
一、CQ磁力泵产品简介:
CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进、具有全密封、无泄漏、耐腐蚀等特点，其性能达到G外同类产品的先进水平。
二、CQ磁力泵产品用途：
上海品牌厂家沈泉泵阀生产制造的磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。
可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、G防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。
特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。
三、CQ型磁力驱动泵型号意义
四、CQ磁力泵主要特点：
磁力泵以静密封取代动密封，使磁力泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。
磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

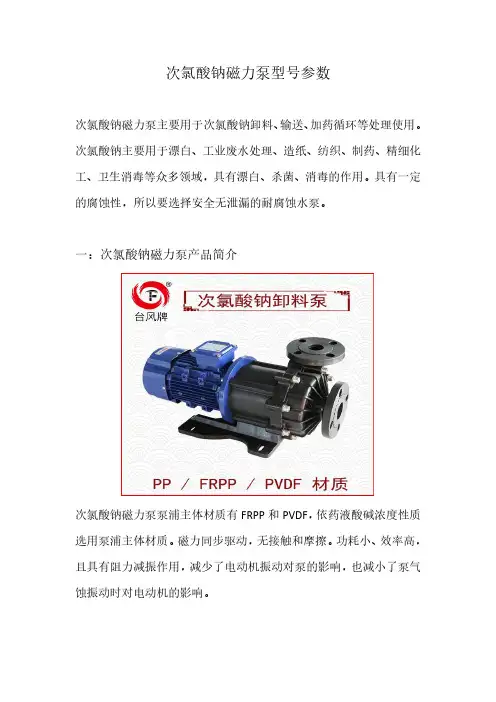

次氯酸钠磁力泵型号参数
次氯酸钠磁力泵型号参数次氯酸钠磁力泵主要用于次氯酸钠卸料、输送、加药循环等处理使用。
次氯酸钠主要用于漂白、工业废水处理、造纸、纺织、制药、精细化工、卫生消毒等众多领域，具有漂白、杀菌、消毒的作用。
具有一定的腐蚀性，所以要选择安全无泄漏的耐腐蚀水泵。
一：次氯酸钠磁力泵产品简介次氯酸钠磁力泵泵浦主体材质有FRPP和PVDF，依药液酸碱浓度性质选用泵浦主体材质。
磁力同步驱动，无接触和摩擦。
功耗小、效率高，且具有阻力减振作用，减少了电动机振动对泵的影响，也减小了泵气蚀振动时对电动机的影响。
二：次氯酸钠磁力泵工作原理次氯酸钠磁力泵主要由泵头、磁力传动器（磁缸）、电动机、底座等几部分零件组成。
磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。
当电动机通过联轴器带动外磁转子旋转时，磁场能穿透空气间隙和非磁性物质隔离套，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。
由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题三：次氯酸钠磁力泵型号说明四：次氯酸钠磁力泵性能曲线五：次氯酸钠磁力泵使用范围次氯酸钠磁力泵适用工况：适用于废水处理或各类强弱酸、碱介质、有机溶剂及化学药水的输送、循环、卸料、加药、卸车等工艺。
次氯酸钠磁力泵适用介质：可处理任意浓度酸、碱、盐及有机溶剂等介质及污水。
包括但不限于：硫酸/盐酸/硝酸/氢氟酸/磷酸/次氯酸钠等。
六：次氯酸钠磁力泵操作说明1.试运转时需确认方向。
若方向错误，要等马达完全停止后，再重新动2.藕合磁铁有脱磁现象时，请于一分内停止泵浦。
如果脱磁的状态继续运转，会降低磁藕合力3.启动时、停止时及运转中的液温变化请限制于80℃以内4.启动时要关闭出口阀。
但不可长时间在出口阀关闭的情况下运转，内部温度上升会损坏泵浦5.于运转中发生停电时，请立刻切断电源，关闭出口阀门6.刚开始运转及长期停止运转后再行运转前，请遵照下列事项:(1)确定清洗管路内部及槽内后再予给水(2)确认锁紧法兰接口螺栓及基础螺栓(3)用起子旋转马达风扇，检查运转是否顺畅(4)启动水倒入泵浦里后，请完全关闭出口阀(5)上吸式使用时，一边将启动水倒入泵浦，一边用起子旋转马达风扇，使泵浦回转，将残留于叶轮部分的空气从管路上的排气口排出(6)启动后确认马达的回转方向是否正确。
Cqb型磁力驱动泵
Cqb型磁力驱动泵：KF=EF-EK={H-（U22-Ub2）/8g-H-（U22-Ur2）/8g-（U22-Ub2）/2g}（）由于副叶片与泵壳之间存在一定的间隙。
在间隙中液体的角速度小于叶轮的角速度ω，但大于ω/2。
斯捷潘诺夫认为这个角速度可近似取为：ω′=ω(+t/s)/2式中：ω′—工作轮后盖板与泵壳间隙中液体的角速度ω—工作轮的角速度S—泵壳与叶轮后盖副叶片的距离t—副叶片的平均高度由此，可以得到填料室前液体压力EK的计算式即：HBr=H2-/285（n/）2{D22-DR2+（s+t）/s（DR2-Db2）}式中：HBr—副叶片减压后的压头（米水柱）H2=H-V32/2g，V3=KV3√2GhＶ３为蜗壳内平均流速在计算时，可以事先假定它为等压密封，即HBr=；若是负压密封即取HBr为负值代入公式（2），可求出副叶片的外径DR。
如果求出的DR大于D2值时，则需要考虑副叶轮密封结构。
在计算时，t可事先选定。
一般取.5～厘米，s-t是副叶片与泵壳的间隙，其值要由加工精度来保证。
间隙越小，平衡能力越大，但加工装配要求高。
与此间隙有关的零件精度为4～6级时，一般取s-t=.3～.3厘米，（小泵CQB型磁力驱动离心泵一、产品概述CQB磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。
其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。
CQB系列磁力泵型式及基本参数符合JB／T7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。
IMC系列金属磁力驱动化工流程泵性能参数
IMC系列金属磁力驱动化工流程泵性能参数上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
一、 IMC系列金属磁力驱动化工流程泵的产品概述：1. IMC型磁力驱动化工流程泵应用磁学原理，采用密集型聚磁式推拉磁路结构，实现力矩的无接触传递，氟塑料化工泵取消传统机械密封泵的轴封，以静密封取代动密封而达到全密封、无泄漏的输送介质。
2.IMC系列磁力泵型式及基本参数参照HG/T2730-95《磁力驱动离心式化工流程泵》化工行业标准。
3. IMC系列磁力泵适用于石油、化工、制药、化肥、冶炼、电镀、食品、影视洗印、水处理、军工等行业，是输送易燃、易爆、易挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。
4. IMC-G高温型磁力泵输送最大压力1.6MPa，温度不超过350℃，粘度不大于30*10-6M2/S不含硬质颗粒和纤维的液体。
5.IMC-L部分流量型磁力泵输送最大压力1.6MPa，温度不超过100℃，高扬程，低流量输送介质。
6.当输送介质系统压力大于1.6MPa时，可进行特殊设计制造。
二、 IMC系列金属磁力驱动化工流程泵的用途：本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼，汽车制造的酸洗工艺，稀土分离、农药、染料、医药、造纸，电镀，无线电等行业。
适用温度：-20°C--100°C。
三、IMC系列金属磁力驱动化工流程泵的防漏设计：取消了轴封、利用磁力耦合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。
由于泵的过流部分选用“氟塑料合金”制造。
磁力泵的6大结构部件组成及选型原则
磁力泵的6大结构部件组成及选型原则磁力驱动泵（简称磁力泵）和同属于无轴封结构泵的屏蔽泵一样，结构上只有静密封而无动密封，用于输送液体时能保证一滴不漏。
（苏华泵业，关注微信公众号suhuapump)磁力泵的6个组成部件:磁力泵由泵体、叶轮、内磁钢、外磁钢、隔离套、泵内轴、泵外轴、滑动轴承、滚动轴承、联轴器、电机、底座等组成（有些小型的磁力泵，将外磁钢与电机轴直接联在一起，省去泵外轴、滚动轴承和联轴器等部件）。
（苏华泵业，关注微信公众号suhuapump)1)滑动轴承磁力泵的泵内轴由滑动轴承支承。
由于滑动轴承是靠润滑性很差的输送介质来润滑，因此滑动轴承应采用耐磨性和自润滑性良好的材料制作。
常用的轴承材料有碳化硅陶瓷、石墨、填充聚四氟乙烯等。
2)电动机电动机有密封泵一样，采用标准电动机，如国内的Y系列三相异步电动机、YB系列隔爆电动机等。
3)联轴器联轴器与有密封泵一样，采用挠性联轴器。
1、泵体、叶轮与密封泵相似。
2、磁性联轴器磁性联轴器由内磁钢（含导环和包套）、外磁钢（含导环）及隔离套组成，是磁力泵的核心部件。
磁力联轴器的结构、磁路设计，及其各零部件的材料关系到磁力泵的可靠性，磁传动效率及寿命。
（苏华泵业，关注微信公众号suhuapump)4）内磁钢内磁钢与导环采用粘合剂联接。
为将内磁钢与介质隔离，内磁钢外表需覆以包套。
包套有金属和塑料两种，金属包套采用焊接，塑料包套采用注塑。
5）外磁钢外磁钢与导环采用粘结剂联接。
6）隔离套隔离套也称密封套，位于内、外磁钢之间，将内、外磁钢完全隔开，介质封闭在隔离套内。
隔离套的厚度与工作压力和使用温度有关，太厚增加内、外磁钢的间隙尺寸，从而影响磁传动效率；太薄则影响强度。
隔离套有金属和非金属两种，金属隔离套有涡流损失，非金属隔离套无涡流损失。
（苏华泵业，关注微信公众号suhuapump)磁力泵的选型应遵循的原则1）选型步骤基于目前国内磁力泵生产的现状及磁性材料、滑动轴承的开发情况，为确保工程质量，在选用磁力泵时可参照以下步骤进行。
自吸式磁力泵型号及参数
【ZCQ型自吸式磁力泵】产品：【ZCQ型自吸式磁力泵】产品简介：ZCQ型自吸式磁力泵是根据众用户的要求，在CQ型磁力泵的基础上吸取国外最新技术，并经过本公司工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品九十年代先进水平。
【ZCQ型自吸式磁力泵】型号意义：【ZCQ型自吸式磁力泵】工作原理：ZCQ型自吸式磁力泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图。
泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。
【ZCQ型自吸式磁力泵】主要特点：ZCQ型自吸式磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米。
【ZCQ型自吸式磁力泵】产品用途：ZCQ型自吸式磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。
因此，它是有广泛的用途，我们真诚地向用户推荐这种产品。
【ZCQ型自吸式磁力泵】结构图：1泵体2静环3动环4加水螺栓5叶轮6密封圈7隔板8隔离板9外磁钢总成10内磁钢总成11泵轴12轴套13联接架14电机【ZCQ型自吸式磁力泵】性能参数：型号口径扬程m流量L/min电机功率KW转速r/min电压V自吸性能m/3分进口mm出口mmZCQ20-12-100201212500.372900220/3804 ZCQ25-20-115252015110 1.129003804 ZCQ32-25-115322515110 1.129003804 ZCQ32-25-145322525110 1.129003804ZCQ40-32-132403220180 2.229003804 ZCQ40-32-160403232180429003804 ZCQ50-40-145504025240429003804 ZCQ50-40-160504032220429003804 ZCQ65-50-145655025280 5.529003804 ZCQ65-50-1606550324507.529003804 ZCQ80-65-1258065208007.529003804 ZCQ80-65-1608065328001529003804注：泵体材质不锈钢(1Cr18Ni9Ti)【ZCQ型自吸式磁力泵】性能曲线图：【ZCQ型自吸式磁力泵】安装示意图：【ZCQ型自吸式磁力泵】安装尺寸图：型号A B1B2B3h H H1H2L L1L2m-Φd ZCQ20-15-110901501982256022554315410902104--Φ18 ZCQ25-20-11510018025028080240603505501202854--Φ12 ZCQ32-25-11510018025028080240603505501202854--Φ12 ZCQ32-25-14510518025028080255603605551302854--Φ12 ZCQ40-32-13210520027031090265603756101303504--Φ14 ZCQ40-32-160115260320360112295604206851703054--Φ14 ZCQ50-40-145115260320360112295604206851703054--Φ14 ZCQ50-40-160115260320360112295604206851703054--Φ14 ZCQ65-50-145145280345390132315604407602103604--Φ16 ZCQ65-50-160150280345390132345604757751853604--Φ16 ZCQ80-65-12517028034539013244660510802203604--Φ16 ZCQ80-65-16018035042047016048010065010002703904--Φ18【ZCQ型自吸式磁力泵】安装使用：1、开箱后检查泵铭牌，校对自吸泵产品主要参数是否与使用要求相符。
磁力泵的相关标准
磁力泵的相关标准
磁力泵是一种无泄漏、无污染、无噪音、无维修的泵类产品。
它通过磁力偶合实现传动，从而避免了传统泵类产品存在的密封问题，使其在化工、医药、电力、食品等行业得到广泛应用。
为了规范磁力泵的生产和使用，国内外都制定了相应的标准。
其中，国内的相关标准主要有以下几个方面：
1. GB/T 2894-2016《离心泵术语及定义》：这个标准主要是规定了一些泵类产品的术语和定义，其中包括磁力泵。
2. GB/T 5656-2017《磁力泵技术条件》：这个标准是对磁力泵的主要技术参数和性能要求进行了规定，包括磁力泵的结构、工作原理、主要零部件的材料和加工精度、性能测试和验收标准等。
3. GB/T 3216-2015《离心泵用轴封技术条件》：磁力泵是一种无轴封的泵类产品，但其轴承部分仍需要采用轴封技术，因此这个标准也适用于磁力泵。
4. HG/T 20596-2009《磁力泵安装、使用、维护说明书》：这个标准主要是对磁力泵的安装、使用和维护进行了详细说明，包括对磁力泵的检查、启动、运行、停机、维护和保养等方面进行了规定。
以上标准的制定和执行，对于保证磁力泵的安全可靠运行和提高其使用效率具有重要意义。
同时，也为磁力泵的进一步发展和应用提供了可靠的技术保障。
- 1 -。
Cqgb磁力泵
Cqgb磁力泵上个世纪80年代的日本面临的情形颇为相似。
当时由于CPI增速不快，通胀率较为温和，日本政府忽视了流动性过剩的影响，将利率维持在低位。
结果，居民将对储蓄的需求转化为对住房和金融资产的需求，泡沫迅速膨胀，而泡沫的最终破灭将日本经济拖入了“失落的十年”。
此外，哈继铭认为，眼下消费物价指数同比依然维持在低位，在很大程度上是前期货币供给量增速过低的结果。
随着货币供给持续增长，货币宽松对消费物价的推动作用将在未来6个月持续显现。
高盛(亚洲)首席中国经济学家梁红也表示，由于CPI增长将滞后货币供应12个月，未来一年中国的通货膨胀压力还将逐渐上升。
经济分析员陶冬:中国1个月内加息可能性相当大“中国加息势在必行，如果第二季度的GDP增长超过第一季度。
那么在未来1个月内加息的可能性相当大。
”瑞士信贷亚洲区首席经济分析员陶冬昨日向《第一财经日报》表示,他估计中国第二季度的GDP增长有可能达到10.7%。
“如果中国采取加息行动的话,我估计幅度大约为27个基点,这种小幅度的加息起到的将是一个警示作用，对经济的实际影响有限。
【CQG型高温磁力泵】产品：【CQG型高温磁力泵】产品简介：随着我国石油化工装置现代化建设的需要，为了尽快适应以节能为中心的设备更新换代，发展符合国际先进的按APl610规划生产的产品。
最近我单位会同泵业界有关专家，共同研究、探讨、发明了达到国际先进水平的CQG型耐高温磁力驱动泵系列，填补了国内空白。
【CQG型高温磁力泵】型号意义：【CQG型高温磁力泵】产品特点：CQG型高温磁力泵的设计具有可靠性高、使用寿命长、通用化程度高的特点，磁力驱动泵又称无轴封泵，它以静密封取代动密封，使泵的过流部件完全处于密封状态，因采用磁力联轴器传动，所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。
无轴封泵是唯一的泄漏量为零的泵，因为该种泵无轴封。
【CQG型高温磁力泵】产品用途：CQG型高温磁力泵用在石油精制、石油化工和化学工业及其它地方输送特殊的石油、印染原料及其高温介质（使用温度t<300℃)。
磁力泵说明和详细参数
耐腐蚀磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。
当电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。
在石油、化工、制药、电子等众多领域，越来越多的厂家，对其输送的介质都要求无泄漏的工艺环境，迫切需要选择理想的泵型。
耐腐蚀磁力泵型号及参数：。
不锈钢磁力泵执行标准
不锈钢磁力泵执行标准
不锈钢磁力泵的执行标准包括但不限于以下几点：
1. 扬程范围：磁力泵的扬程范围从几米到几十米不等。
2. 温度范围：不锈钢磁力泵的介质温度范围通常在
-20℃ ~ +100℃之间。
3. 压力范围：不锈钢磁力泵的最高工作压力通常为
1.6MPa。
4. 材质：不锈钢磁力泵的主要材质为不锈钢，具有耐腐蚀、耐高温等特性。
5. 功率：不锈钢磁力泵的功率大小取决于泵的流量和扬程，一般在0.12kW到55kW之间。
6. 空运转：不锈钢磁力泵绝对禁止空运转，同时避免在工作中途停电再启动时所造成的时空载运转。
7. 介质和温度：不锈钢磁力泵的被输送介质及温度应在泵材允许范围内，工程塑料泵的使用温度<60℃,金属泵的使用温度<350℃。
8. 其他标准：对于输送吸入压力不大于0.2Mpa、最大工作压力1.6Mpa、密度不大于2000kg/m3、粒度不大于
3X10-6m2/s的不含硬颗粒和纤维的液体，不锈钢磁力泵也能够满足大多数工艺要求。
不锈钢磁力离心泵型号及参数
【CQB型不锈钢磁力离心泵】产品：【CQB型不锈钢磁力离心泵】产品简介：CQB不锈钢磁力离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。
其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB型磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。
CQB型磁力泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。
【CQB型不锈钢磁力离心泵】型号意义：【CQB 型不锈钢磁力离心泵】性能范围： 流量：3.2-100m3/h 扬程：20-80m 电机功率：1.1-55kW 使用温度：≤80℃材质:1Cr18Ni9Ti (可定制304.316.316L 材质) 【CQB 型不锈钢磁力离心泵】产品用途：CQB 型磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。
适用于输送吸入压力不大于0.2MPa ，最大工作压力1.6MPa ，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S 的不含硬颗粒和纤维的液体。
【CQB 型不锈钢磁力离心泵】结构图：1 泵体2 叶轮3 轴承体4 止推环5 隔离套6 轴套7 泵轴 8轴承9内磁钢总成10 外磁钢总成11 联接架 12 底座 13 电机【CQB 型不锈钢磁力离心泵】性能参数：型 号 口径(mm) 流量 (m 3/h)扬程 (m) 电机功率 (kW)电 压 (V) 材 质进口 出口 CQB32-20-125 32 20 3.2 20 1.1 380 不 锈 钢CQB32-20-160 32 20 3.2 32 1.5 380 CQB40-25-125 40 25 6.3 20 2.2 380 CQB40-25-160 40 25 6.3 32 3 380 CQB40-25-200 40 25 6.3 50 5.5 380 CQB50-32-125 50 32 12.5 20 3 380 CQB50-32-160 50 32 12.5 32 4 380 CQB50-32-200 503212.5507.5380CQB50-32-250503212.58018.5380 CQB65-50-125655025204380 CQB65-50-160655025327.5380 CQB65-40-2006540255015380 CQB65-40-2506540258018.5380 CQB80-65-125806550207.5380 CQB80-65-1608065503215380 CQB80-50-2008050505018.5380 CQB80-50-2508050508037380 CQB100-80-125100801002015380 CQB100-80-160100801003218.5380 CQB100-65-200100651005037380 CQB100-65-250100651008055380注:每个型号都可配防爆电机【CQB型不锈钢磁力离心泵】型谱图：【CQB型不锈钢磁力离心泵】结构爆炸图：【CQB型不锈钢磁力离心泵】安装尺寸图：型号A AD B L L1H1H2a A1A2A3H H3H4L2L3L4L5L6h n-d CQB32-20-1251251501004581331209065CQB32-20-1601401551004831431609065CQB40-25-1051251501004581331209065CQB40-25-12514015512550814316011265CQB40-25-1601601801407062301601128030033036019735734226340120320560754-ф17 CQB40-25-2002612101408212751601328035038041023239241532987160325645504-ф22 CQB50-40-851251501004581331209080CQB50-32-10514015512550814316011280CQB50-32-1251601801407062341601128030033036019733734226340120320560754-ф17 CQB50-32-16019019014080029016011280300330360217377370344431204156551004-ф17 CQB50-32-2002162101408172821801328035038041024542542832543120465705804-ф22 CQB50-32-25025425521098733722516010038041044030052552539755150550850804-ф22 CQB65-50-1252162101408362901601328035038041019733735034440120410650754-ф17CQB65-50-1602162101408362901601328035038041021737740034440120410650754-ф17 CQB65-40-200254255210962324180160100380410440260440485372541505658651104-ф22 CQB65-40-2502792852411032324225180100380410440300525550385541505658651104-ф22 CQB80-65-1252162101408172821601328135038041021737745732543120465705804-ф17 CQB80-65-160254255210101335018016010038041044026044048542398210395815904-ф22 CQB80-50-200254255254108638020016010038041044026046048545150210450870904-ф22 CQB80-50-25031831030512513902252001254705005303205455954761272104909101104-ф22 CQB100-80-125254255210958308180160100380410440260440485368127210400820804-ф17 CQB100-80-1602542552541003308200160100380410440280480505368127210400820804-ф22 CQB100-65-200318310305126241222518010047050053032054559551214125056010601304-ф28 CQB100-65-250318310305129041225020012547050053034059064551214125056010601304-ф28【CQB型不锈钢磁力离心泵】安装与调试：（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
30R磁力泵相关参数
MP—30R磁力泵相关参数
1、功率：45w
2、出入口径：20mm
3、最大入流量：33/38L/MIN
4、标准输出量:16/25L/MIN
5、扬程：3.8/4.5m
6、输入电压：220V
7、转速：2700/3100rpm
8、温度范围：0-80度
9、带外牙/不带外牙
过滤端材质：1、泵壳：GFRPP 2、叶轮：GFRPP或CFRPP 3、泵轴：铝陶瓷4、轴承：PTFE 5、止推环：铝陶瓷或PE 6、密封圈：FKM或EPDM 特点：①MP系列磁力泵具有结构小巧，绝对防漏和很高的性能，在实际给地广泛应用。
这个系列以其耐腐蚀性能而得到广为赞誉。
主要材质使用GFRPP，可以用来输送多种腐蚀性的液体。
②持久耐用：MP系列的泵体材料采用聚丙烯混玻璃纤维（GFRPP），及陶瓷材料，大部分的化学液体均可安全输送。
③经济高效能：除标准型号外，还有特别设计的大流量、底扬程；或小流量、高扬程的型号。
故可选择较经济而标准型号更高效率的泵。
④容易操作及维修：泵体组件规格化，使得保养，装卸，检验均简单方便。
⑤工作原理：MP系列磁力泵是被一对连在叶轮和电机轴上的磁铁驱动的。
在结构上不像传统离心泵，无轴封。
泵腔被后壳隔开，电机带主动磁旋转。
主动磁和被动磁的耦合力矩带动叶轮旋转，从而实现液体输送。
磁力泵介绍
三、材质和选用
2 、 磁力泵的轴承是浸没在输送介质中，并用输 送介质润滑和冷却。国内较为常用的轴承多为石 墨和增强塑料。石墨特别是浸渍石墨具有良好的 自润滑性、耐热腐蚀、摩擦系数低、应用范围很 广，但石墨较脆，强度也较低，对轴的弯曲和局 部过载很敏感，应特别注意。以钢为基体、多孔 性青铜为中间层、塑料为表面层的三层复合轴承 抗压强度高、摩擦系数小、尺寸稳定，消音减震， 近年来得到应用。
六、运行注意事项
1．防止颗粒进入 (1)不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩
擦副。(2)输送易结晶或沉淀的介质后要及时冲洗（停泵 后向泵腔内灌注清水，运转1min后排放干净），以保障 滑动轴承的使用寿命 (3)输送含有固体颗粒的介质时，应 在泵流管入口处过滤。 2．防止退磁
(1)磁力矩不可设计得过小。(2)应在规定温度条件下运 行，严禁介质温度超标。可在磁力泵隔离套外表面装设铂 电阻温度传感器检测环隙区域的温升，以便温度超限时报 警或停机。
4．Байду номын сангаас动轴承
磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、
工程陶瓷等。由于工程陶瓷具有很好的耐热、耐腐蚀、 耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷 制作。由于工程陶瓷很脆且膨胀系数小，所以轴承间 隙不得过小，以免发生抱轴事故。
由于磁力泵的滑动轴承以所输送的介质进行润滑， 所以应根据不同的介质及使用工况，选用不同的材质 制作轴承。
二、结构材料特点
1．永磁体 由稀土永磁材料制成的永磁体工作温度范围广(-45
－400℃)，矫顽力高，磁场方向具有很好的各向异性， 在同极相接近时也不会发生退磁现象，是一种很好的 磁场源。
2.隔离套 在采用金属隔离套时，隔离套处于一个正弦交变的 磁场中，在垂直于磁力线方向的截面上感应出涡电流 并转化成热量。涡流的表达式为： 。其中Pe－涡流； K—常数；n—泵的额定转速；T－磁传动力矩；F－隔 套内的压力；D－隔套内径； 一材料的电阻率； — 材料的抗拉强度。当泵设计好后，n、T是工况给定的， 要降低涡流只能从F、D、 、 等方面考虑。选用高电 阻率、高强度的非金属材料制作隔离套，在降低涡流 方面效果十分明显。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁力泵性能及技术参数
一、磁力泵产品概述：
磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。
二、磁力泵产品特点：
该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。
三、磁力泵工作原理：
本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成。
泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。
四、磁力泵型号定义：
五、磁力泵适用范围
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。
可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。
特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。
六、磁力泵性能参数。
