第一章 制图的基本知识和技能
合集下载
第一章 制图的基本知识与技能
图1-17 直径与半径尺寸的标注1
标注球面的直径或半径时，应在符号“Ø”或“R” 前再加注符号“S”。
直径半径标注的界限是以圆弧的大小为准，超 过一半的圆弧，必须标注直径；小于一半的圆弧只 能标注半径。
图1-18 直径与半径尺寸的标注2
⑸ 小尺寸标注
图1-19 小尺寸的标注1
图1-20 小尺寸的标注2
本节知识与技能目标： 1、要求学生掌握尺寸的标注方法 2、掌握圆、线性尺寸，小尺寸，角度尺 寸 等尺寸标注方法 过程与方法：讲、练 情感态度与价值观：培养学生良好的作图习惯 重点：一尺寸的标注原则 二.尺寸标注的应用 难点：尺寸标注的应用
§ 1-2 尺寸注法
1.基本原则
⑴图样中所标注的尺寸为机件的实际尺寸，与图样比例无关，与 绘图的准确性也无关； ⑵图样中的尺寸以mm为单位时，不需标注计量单位的代号或名称。 使用其它单位则必须注明。
尺寸界线超出尺寸 线约2~5mm
20
常用尺寸的标注：
半径不注数量 数字 符号 尺寸线应从圆心引出，只画一个箭头
避免尺寸线与尺寸界线交叉， 小尺寸注在靠近图形，大尺 寸注在小尺寸外面。 尺寸线不应 与对称中心 线重合 间隔应均匀 尺寸界线 尺寸线 箭头 数字应注在尺寸线上方 尺寸线不应与轮廓线或 其延长线重合 数字方向不对
留装订边
3.标题栏
图1-4 标题栏格式
简化标题栏
图1-5
简化标题栏
二、比例
1. 定义：图样尺寸与实际机件尺寸之比。
2.类型：三种
等比 1:1 ，缩小比 1:n，放大比
表1-2 比例系列
n:1
种类 原值比例
优先使用
5:1 4:1 1:2
2:1 2.5:1 1:5 1:10
第一章 制图的基本知识和基本技能
基本要求：字体工整、笔画清楚、间隔均匀、排列整齐
字体的号数，即字体高度h为1.8 mm、2.5 mm、3.5 mm、5 mm、
7 mm、10 mm、14 mm、20 mm
汉字：长仿宋体，宽度一般为 h / 2
§1-1 国家标准《技术制图》、《机械制图》的有关规定
三、字体（GB/T 14691−1993）
圆规和分轨的用法
圆规
画较大圆时，两 脚应垂直纸面
分轨
试分法
三、几何作图
斜度和锥度
§1-2 尺规绘图的操作方法和制图步骤
作圆内接正多边形
三、几何作图
作法： 1. 已知圆O 2. 作出半径OA的中分点M，以M为圆心，MC为半径作
圆弧，交水平直径OB为N. 3. 以CN为半径，分圆周为五等分，顺序连接各等分点，
波浪线 双折线
0.5d
断裂处边界线、视图和剖视的分界线。在一张图样上， 一般只采用其中一种。
粗实线
d
可见棱边线、可见轮廓线、可见相贯线等
细虚线
0.5d 不可见棱边线、不可见轮廓线等
粗虚线
d
允许表面处理的表示线
细点画线
粗点画线
细双点画 线
0.5d 轴线、对称中心线等
d
限定范围表示线（例如：限定测量、热处理表面的范 围）

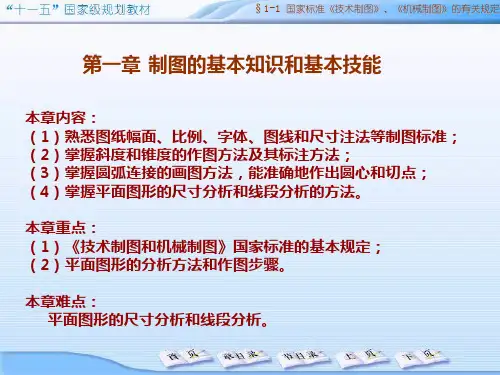

本章重点： （1）《技术制图和机械制图》国家标准的基本规定； （2）平面图形的分析方法和作图步骤。
本章难点： 平面图形的尺寸分析和线段分析。
§1-1 国家标准《技术制图》、《机械制图》的有关规定
第一章 制图的基本知识和基本技能
§1-1 国家标准《技术制图》、《机械制图》 的有关规定
§1-2 尺规绘图的操作方法和制图步骤 §1-3 平面图形的尺寸注法和圆弧连接的线段分析
字体的号数，即字体高度h为1.8 mm、2.5 mm、3.5 mm、5 mm、
7 mm、10 mm、14 mm、20 mm
汉字：长仿宋体，宽度一般为 h / 2
§1-1 国家标准《技术制图》、《机械制图》的有关规定
三、字体（GB/T 14691−1993）
圆规和分轨的用法
圆规
画较大圆时，两 脚应垂直纸面
分轨
试分法
三、几何作图
斜度和锥度
§1-2 尺规绘图的操作方法和制图步骤
作圆内接正多边形
三、几何作图
作法： 1. 已知圆O 2. 作出半径OA的中分点M，以M为圆心，MC为半径作
圆弧，交水平直径OB为N. 3. 以CN为半径，分圆周为五等分，顺序连接各等分点，
波浪线 双折线
0.5d
断裂处边界线、视图和剖视的分界线。在一张图样上， 一般只采用其中一种。
粗实线
d
可见棱边线、可见轮廓线、可见相贯线等
细虚线
0.5d 不可见棱边线、不可见轮廓线等
粗虚线
d
允许表面处理的表示线
细点画线
粗点画线
细双点画 线
0.5d 轴线、对称中心线等
d
限定范围表示线（例如：限定测量、热处理表面的范 围）
本章重点： （1）《技术制图和机械制图》国家标准的基本规定； （2）平面图形的分析方法和作图步骤。
本章难点： 平面图形的尺寸分析和线段分析。
§1-1 国家标准《技术制图》、《机械制图》的有关规定
第一章 制图的基本知识和基本技能
§1-1 国家标准《技术制图》、《机械制图》 的有关规定
§1-2 尺规绘图的操作方法和制图步骤 §1-3 平面图形的尺寸注法和圆弧连接的线段分析
第一章制图基本知识和技能
四、两面投影图的画法 二、比例
1、术语 2、比例系列
V
a
3、标注方法 不论采用何种比例，图形中所标z 注的尺寸数值
必须是事物的实际大小，与图形的比X 例无关。ax
x
O
y
a
a
H
H
三、字体
1、基本要求：字体点工的整、两笔面画清投楚影、排图列整齐、间隔均匀。
2、字体示例
点的两面投影图是将空间点向两个投 影面作正投影后，将两个投影面展开在同 一个面后得到的。展开时，规定V面不动， H面向下旋转90度。用投影图来表示空间 点，其实质是在同一平面上用点在两个不 同投影面上的投影来表示点的空间位置。
齐全的线段。
2 、中间线段 有定形尺寸，定位尺寸
不完全的线段。
3 、连接线段 只有定形尺寸，缺少定
位尺寸的线段。
三、平面图形的绘制方法和步骤
1、准备工作 准备好需要的绘图仪器和工具，确定选用的图幅 和比例。并分析图形的尺寸，拟定作图方案。
2 、绘制底稿 绘制图幅线、图框线、标题栏，画出图形，并标 注尺寸。
3.用半径为R的圆弧与半径R1和R2的圆弧外 切。
•斜度和锥度
1. 斜度
2. 锥度
•椭圆的画法
四心圆法
同心圆法
§1-4 平面图形的画法
一、平面图形的尺寸分析 1 、定形尺寸 确定形状大小的尺寸。 2 、定位尺寸 确定各组成部分相对
位置的尺寸。
二、平面图形的线段分析
1 、已知线段 定形尺寸和定位尺寸都
铅笔的铅芯有软硬之分，通常分为3H、2H、 H、HB、B、2B、3B。
§1-3 几何作图
等分作图 1.等分线段 常采用试分法. 2.等分圆周和正多边形的作法
第1章 制图的基本知识、基本技能
第一章制图的基本知识和基本技能一、制图基本知识二、几何作图三、绘图方法制图基本知识图纸幅面和格式：基本幅面:A0 、A1、A2、A3、A4 图框格式:留装订边不留装订边图框线用粗实线绘制标题栏：图框的右下角简化标题栏比例：图中图形与其实物相应要素线性尺寸之比原值比例1∶1放大比例5∶1 2∶15×10n∶1 2×10n∶1 1×10n∶1缩小比例1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶1×10n线型粗实线：可见轮廓线。
细实线：尺寸线。
虚线：不可见轮廓线。
细点画线：对称线，轴线。
波浪线：断裂处边界线粗线：宽度b在0.5~2mm细线：宽度b/2尺寸注法1.基本规则(1) 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
（2）图样中(包括技术要求和其他说明)的尺寸，以毫米（mm）为单位时，不需标注单位符号（或名称），如采用其他单位，则应注明相应的单位符号。
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
100尺寸线尺寸线终端尺寸界限2.尺寸的组成尺寸线、尺寸界限、尺寸数字和尺寸线终端1203.数字4.尺寸线5.尺寸界线6.尺寸注法示例几何作图根据图形的几何条件，用绘图工具将图形作出来，称为几何作图。
一、等分线段与正多边形二、斜度和锥度斜度：指一直线或平面对另一直线或一平面的倾斜程度，图样中以1：n标注。
锥度：指正圆锥的底圆直径与圆锥高度之比，在图样中常以1：n的形式标注。
三、圆弧连接用已知半径的圆弧来光滑连接已知直线或圆弧光滑连接即相切连接。
要保证相切，必须准确求出连接圆弧的圆心和切点作图步骤：1)求出连接圆弧的圆心2)求出连接点(切点)3)画圆弧O OK 1K 2R轨迹法求圆心RO平面图形的尺寸注法和线段分析平面图形---封闭图形---若干线段(直线,圆弧)相邻线段彼此相交或相切连接一、尺寸分析平面图形中标注的尺寸，必须能唯一确定图形的大小和形状定形尺寸：确定各部分形状大小定位尺寸：确定图形各部分相对位置尺寸基准：标注尺寸的起点二线段分析已知线段：定形，定位尺寸齐全中间线段：定形已知，定位不全连接线段：定形已知，定位没有三、平面图形作图步骤⏹1、定图形基准线，画已知线段⏹2、画中间线段⏹3、画连接线段⏹4、擦去多余图线，按规定线型加深椭圆画法(已知长短轴）DC四心近似画法几何作图XT2-1•1.准备工作:固定图纸，画边框、图框、标题栏等。
工程制图第1章 制图基本知识和技能
相同直径的圆孔只要在一个圆孔上标注直径尺寸，并在其前加注“个数 ╳ ”
仅标注一侧的结构尺寸
t2
“个数 ╳ ”
符号“t”
尺寸线应略超过对称中心线 一端画出箭头
§1-2 绘图工具的使用
图板和丁字尺
绘图时丁字尺的 尺头靠紧图板的 左导边
图板和丁字尺
丁字尺用来画水平线，与三角板配合使用可画垂直 线及倾斜线
一、平面图形尺寸分析 二、平面图形线段分析 三、平面图形画图步骤
一、平面图形尺寸分析
1. 尺寸基准--标注尺寸的起始点 （平面图形常用的基准是对称图形的对称线、较大的圆的中心线或较长的直线）
2. 定形尺寸--确定各部分形状大小的尺寸 3. 定位尺寸--确定各部分相对位置的尺寸
高度方向 尺寸基准
长度方向 尺寸基准
尺寸注法示例
对称机件、板状零件及尺寸相同的孔、槽等要素
分布在对称线两侧的相同结构，仅标注其一侧的结构尺寸
当对称机件只画出一半或略大于一半时，它们的尺寸线应略超过对称中心线 或断裂处的边界线，仅在尺寸线的一端画出箭头。其在对称中心线两端分别 画出的两条与其垂直的平行细实线是对称符号
标注板状零件的尺寸时，在厚度的尺寸数字前加注符号“t”
连接弧圆心轨迹
三、圆弧连接作图步骤 1.用半径为R的圆弧连接两直线
步骤： （1）找圆心 （2）找切点 （3）画圆弧
2.用半径为R的圆弧连接两已知圆弧 （a)与两圆弧外切
（1）找圆心
（2）找切点 T1、T2 （3）画圆弧（不能 超过切点）
2.用半径为R的圆弧连接两已知圆弧 （b)与两圆弧内切
（1）找圆心
圆弧连接的线段分析
圆弧连接部分的线段（包括圆弧和直线）的尺寸标注、绘图步骤，都与 连接情况有关，因而对这些线段应该加以分析 圆弧连接部分的线段可以分为三类：
工程制图第1章 制图的基本知识和技能
画线时注意事项 （5）当各种线条重合时，应按粗实线、虚线、点画线 的优先顺序画出。
（6）图线不得与文字、数字或符号重叠、混淆。不可 避免时，应首先保证文字、数字或符号清晰。
（7）除非另有规定，两条平行线之间的最小间隙不得 小于0.7 mm。
图线画法举例
点画线太短,应超 出轮廓线2-5mm
应长画相交
(二) 尺寸的组成
(1) (2) (3) (4) 尺寸界线（细实线） 尺寸线（细实线） 尺寸终端（箭头） 尺寸数字
尺寸界线
尺寸的组成:
(尺寸四要素）
尺寸线
尺寸数字 箭头
尺寸界线超出 尺寸线2－5mm
尺寸线间、尺寸线与轮廓 线间相距约为2倍字高， 并且要大尺寸在外，小尺寸在内。
1. 尺寸界线
轮廓线作尺寸界线
一、图纸幅面和格式（摘自GB/T 14689-1993）
1. 图纸幅面尺寸
图纸的幅面简称图幅，指图纸的大小，是图纸宽度与长度组 成的图面 。 绘制技术图样时，优先采用表中的基本幅面规格尺寸。 必要时， 可以加长幅面。加长幅面是按基本幅面的短边成整数倍增加。 图纸幅面尺寸
841 420 长 方 形 A2 图 纸
φ6
30
正方形结构
12×12 1212
□ 12
□12
★ 表示剖面为正方形结构尺寸时，可在正方形尺寸
数字前加注“□” 符号，或用1212表示。
对称机件
120
20
160
★
当对称机件的图形只画一半或略大于一半时， 尺寸线应略超过对称中心或断裂处的边界线，并 在尺寸线一端画出箭头。
1-2 尺规绘图工具及其使用
中心线作尺寸界线
尺寸界线用细实线绘制，并应由图形的轮廓线、轴 线或对称中心线处引出，也可利用轮廓线、轴线或 对称中心线作尺寸界线。
制图的基本知识和技能
第一章制图的基本知识和技能（约2.7万字）图样是设计、制造与维修机器的重要资料，是技术交流的语言，在绘图和看图过程中首先应对绘图的基本知识有所了解，基本知识的内容包括技术制图的基本规定，几何图形的作图方法以及画图的基本技能，要正确地绘制机械图样，还必须遵循国家标准的各项规定，必须学会正确地使用各种绘图工具，掌握合理的绘图方法和步骤。
1.1 机械制图国家标准的基本规定工程图样必须符合国家标准，这些标准对科学地进行生产和图样的管理工作起着十分重要的作用，每个工程技术人员在绘制生产图样时均应熟悉并严格遵照国家标准的相关规定。
这些标准就是《技术制图》国家标准GB/T14689－１４６９１—９３，GB/T17450—17453—１９９８，《机械制图》国家标准GB4457—４４６０—８４等，GB4457.4—４４６０—８４中的“GB”是国家标准的代号（简称国标），４４５７是标准编号、４表示某部分，、８４表示１９８４年发布。
本章主要介绍制图的基本部分。
1.1.１图纸幅面与格式图纸幅面与格式（GB/T14689—93）1、图纸幅面绘制技术图样时，应该优先采用下表１—１所规定的基本幅面。
必要时允许加长幅面，加长幅面及图框尺寸在GB/T14698—93中另有规定。
在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边的两种图纸，但是，同一产品的图纸只能采用同一格式。
留装订边的图纸，其图框格式如图１—１所示，(a)(b)图１—１留装订边的图框格式不留装订边的图纸，其图框格式如图１—２所示，尺寸按表１—１的规定。
(a)(b)图１—２不留装订边的图框格式３、标题栏每张图纸必须画出标题栏，标题栏的格式和尺寸按GB10609.1—89规定，如图1—3所示，标题栏通常位于图纸右下角。
图1—3标题栏标题栏按图纸分为X 型如图１—１（b ）、图１—２(b)，和Y 型如图１—１（a ）、图１—２（a ），看图的正方向与标题栏一致。
机械制图 第一章制图基本知识与技能
机械制图第一章制图基本知识与技能一、制图的基本概念制图指利用图形和文字等符号组合方法，通过平面的视图表达物体的形状、大小、位置、尺寸、结构及其它相关信息和所需的技术要求的一种表达方式。
制图是机械设计的重要环节之一，是设计师与技术工人进行交流的重要工具，是企业生产制造的重要依据。
二、制图的分类根据制图的用途和内容划分，制图分为以下几类：1. 工程制图工程制图是根据产品设计、工艺要求和生产需要绘制的各种制图。
如：•工程安装图：表示机械设备在生产场地的布局。
•机械装配图：表示机械部件的装配关系、尺寸及工艺要求等。
•工艺流程图：表示产品制造的生产工艺流程及流程参数要求等。
2. 普通机械制图普通机械制图是用于表示机械产品的图样和工作要求。
如：•零件图：表示机械零件的形状、尺寸、公差、表面质量等信息。
•总图：表示机械产品的全貌、组成、尺寸等信息。
•图样：表示工件的技术要求、规定或禁止的内容及相关标记等。
3. 专业制图专业制图是指表示某一专业对象的图样。
如：•电气图：表示电气设备、线路、连接方式和元件的极性等信息。
•管道图：表示各种管道尺寸、走向、连接方式、材料等信息。
•建筑图：表示建筑的地形、平面布局、结构体系、尺寸等信息。
三、制图的基本技能制图有其特殊的表达语言和符号体系，因此要掌握制图需要进行长时间的学习与实践。
1. 制图基本技能•掌握基本几何图形和比例关系。
•了解制图基本规范和标准。
•掌握绘图工具和制图软件应用技能。
2. 零件图绘制技能•掌握零件图和配合表的标记和标注方法。
•掌握公差的标注和计算方法。
•掌握零件图的放大倍数选择方法和标注方式。
3. 总图及组装图绘制技能•掌握总图和组装图的制作和标注方法。
•掌握标注工艺要求和尺寸公差方法。
•掌握组装图的数量计算和装配技巧。
四、制图技能培养制图技能培养需要进行长期的学习和实践，可通过以下方式进行：1. 制图培训通过参加机械制图的培训课程，系统学习制图相关知识和技能。
工程制图第1章制图的基本知识和技能
第1章
制图基本知识与技能
1.1绘图工具及其使用 1.2制图的基本规定 1.3 几何作图 1.4平面图形的画法 1.5徒手画图
§ 1.1 常用绘图工具的使用
1.1.1图板、丁字尺、三角板
画水平线
画垂直线
画倾斜线
1.2.2分规和圆规
圆 规 的 正 确 用 法
圆规的正确用法 （画小圆）
10，14，20（ mm）。字体的号数代表字体的高度。
1. 汉字
汉字应写成长仿宋体，并采用中华人民共和国国务院正式 公布推行的《汉字方案》中规定的简化字。汉字的高度h不 应小于3.5 mm，其字宽一般为(2/3)h。
2. 字母和数字
字母和数字分为 A 型和 B 型两种。 A 型字体的笔画宽度 (d) 为
标注尺寸应包括尺寸界线、尺寸线、和尺寸数字，
如图l-5所示。
图1-8
绘图时，应尽量采用原值比例。需要按比例绘制 图样 时，由表1-2规定的系列中选取适当的比例。
表1-2
种 类 优先选择系列
1∶1
比
例
允许选择系列
—— 4∶1 2.5∶1 4×10n∶1 2.5×10n∶ 1
原值比例
放大比例
5∶1 2∶1 5×10n∶1 2×10n∶ 1 1×10n∶1 1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶ 1×10n
缩小比例
1∶1.5 1∶2.5 1∶3 1∶4 1∶6 1∶ 1.5×10n 1∶ 2.5×10n 1∶ 3×10n 1∶ 4×10n 1∶6×10n
不论采用何种比例，图样中所标注的尺寸，均为机件的实际尺
寸，如图1-5所示。
图1-5 以不同比例画出的同一零件的图样的尺寸注法
1.2.3 图线
制图基本知识与技能
1.1绘图工具及其使用 1.2制图的基本规定 1.3 几何作图 1.4平面图形的画法 1.5徒手画图
§ 1.1 常用绘图工具的使用
1.1.1图板、丁字尺、三角板
画水平线
画垂直线
画倾斜线
1.2.2分规和圆规
圆 规 的 正 确 用 法
圆规的正确用法 （画小圆）
10，14，20（ mm）。字体的号数代表字体的高度。
1. 汉字
汉字应写成长仿宋体，并采用中华人民共和国国务院正式 公布推行的《汉字方案》中规定的简化字。汉字的高度h不 应小于3.5 mm，其字宽一般为(2/3)h。
2. 字母和数字
字母和数字分为 A 型和 B 型两种。 A 型字体的笔画宽度 (d) 为
标注尺寸应包括尺寸界线、尺寸线、和尺寸数字，
如图l-5所示。
图1-8
绘图时，应尽量采用原值比例。需要按比例绘制 图样 时，由表1-2规定的系列中选取适当的比例。
表1-2
种 类 优先选择系列
1∶1
比
例
允许选择系列
—— 4∶1 2.5∶1 4×10n∶1 2.5×10n∶ 1
原值比例
放大比例
5∶1 2∶1 5×10n∶1 2×10n∶ 1 1×10n∶1 1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶ 1×10n
缩小比例
1∶1.5 1∶2.5 1∶3 1∶4 1∶6 1∶ 1.5×10n 1∶ 2.5×10n 1∶ 3×10n 1∶ 4×10n 1∶6×10n
不论采用何种比例，图样中所标注的尺寸，均为机件的实际尺
寸，如图1-5所示。
图1-5 以不同比例画出的同一零件的图样的尺寸注法
1.2.3 图线
第1章 制图的基本知识和基本
1．1 有关制图的国家标准基本规定
1.1.1 图纸幅面和格式
上一页
下一页
标题栏
每张图样都必须有标题栏。标题栏的位置一般位于图 框右下角。标题栏的外框是粗实线，其右边和底边与图框 线重合，其余用细实线绘制。标准标题栏如下所示： ：
1．1 有关制图的国家标准基本规定 一、 1.1.1 图纸幅面和格式 图纸幅面格式
1．1 有关制图的国家标准基本规定 1.1.4 图线 上一页 下一页
5. 画线注意事项示例
1．1 有关制图的国家标准基本规定
1.1.4 图线
上一页
下一页
1.1.5 尺寸标注
图样中的尺寸是必不可少的，这是由于尺寸能 够准确反映机件的大小及机件上各部分结构的相对 位置。在图样上标注尺寸时，必须严格遵守制图标 准中有关尺寸注法的规定。 1. 基本规定 2. 尺寸标注注意事项 3. 各类尺寸标注
X型图纸的短边置于水平位置使用 型图纸的短边置于水平位置使用
1．1 有关制图的国家标准基本规定
Y型图纸长边置于水平位置使用 型
1.1.1 图纸幅面和格式 上一页 下一页
附加符号
对中符号： 对中符号：为了使图样复制 和缩微摄影时定位方便，应 在图纸各边的中点处分别画 出对中符号，对中符号用粗 实线绘制，长度从纸边界开 始至伸入图框内约5mm,位置 误差不大于0.5mm。当对中符 号处在标题栏范围内时，则 伸入标题栏部分省略不画。 （参看前一页） 方向符号： 方向符号：对于利用预先印 制的图纸，为了明确绘图与 看图时图纸的方向，应在图 纸的下边对中符号处画出一 个方向符号，
1．1 有关制图的国家标准基本规定
1.1.1 图纸幅面和格式
上一页
下一页
图纸幅面加长
第一章制图的基本知识与技能
8
使用中注意：
1、先曲后直，便于连接； 2、先上后下，先左后右； 3、先细后粗，加快进度； 4、线条均匀，连接准确。
9
五、 曲线板和建筑模板 曲线板是用以画非圆曲线的工具
10
建筑模板主要用来画各种建筑标准图例和常用符号 使用建筑模板，可提高制图的速度和质量。
11
六、 铅笔和擦图片
铅笔是用来画图或写字的 “H”表示硬铅笔，“B”表示软铅笔，“F”、“HB”表示软硬适中， “B”、 “H”前的数字越大表示铅笔越软和越硬。 用较硬的铅笔打底稿，如3H、2H等；用HB铅笔写字，用B 或2B铅笔 加深图线。 笔芯露出约6～8㎜
36
一般体字字体示例
书写要求：小写字母高度h是大写字母高度的7／10。
37
四、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指
其比值的大小 ，如 1：50大于1：100。
比例的符号为“ ：”，比例以阿拉伯数字表示，如 1：1、1：2等。 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则 比例等于1比100，写成1：100。
44
45
46
47
48
相同要素 对称构配件
可仅标注其中一个 要素的尺寸及个数
尺寸线应略超过对称符号， 仅在尺寸线的一端画尺寸 起止符号，尺寸数字应按 整体全尺寸注写，其注写 位置宜与对称符号对齐。
49
第三节 制图的一般方法和步骤
一、用绘图工具和仪器绘制图样
（一）准备工作 1．收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，绘图 之前做到心中有数。 2．准备好必要的制图仪器、工具和用品。 3．将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下 方。
使用中注意：
1、先曲后直，便于连接； 2、先上后下，先左后右； 3、先细后粗，加快进度； 4、线条均匀，连接准确。
9
五、 曲线板和建筑模板 曲线板是用以画非圆曲线的工具
10
建筑模板主要用来画各种建筑标准图例和常用符号 使用建筑模板，可提高制图的速度和质量。
11
六、 铅笔和擦图片
铅笔是用来画图或写字的 “H”表示硬铅笔，“B”表示软铅笔，“F”、“HB”表示软硬适中， “B”、 “H”前的数字越大表示铅笔越软和越硬。 用较硬的铅笔打底稿，如3H、2H等；用HB铅笔写字，用B 或2B铅笔 加深图线。 笔芯露出约6～8㎜
36
一般体字字体示例
书写要求：小写字母高度h是大写字母高度的7／10。
37
四、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指
其比值的大小 ，如 1：50大于1：100。
比例的符号为“ ：”，比例以阿拉伯数字表示，如 1：1、1：2等。 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则 比例等于1比100，写成1：100。
44
45
46
47
48
相同要素 对称构配件
可仅标注其中一个 要素的尺寸及个数
尺寸线应略超过对称符号， 仅在尺寸线的一端画尺寸 起止符号，尺寸数字应按 整体全尺寸注写，其注写 位置宜与对称符号对齐。
49
第三节 制图的一般方法和步骤
一、用绘图工具和仪器绘制图样
（一）准备工作 1．收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，绘图 之前做到心中有数。 2．准备好必要的制图仪器、工具和用品。 3．将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下 方。
第1章 制图的基本知识和基本技能
2) 图样中所注的尺寸以毫米为单位时，不需标注计量单位的 代号或名称。若采用其他单位时，则必须注明相应的计量单位的代 号或名称。
3) 图样中所注的尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
4) 机件的每一尺寸，一般只标注一次，并注在反映该结构最清
晰的图形上。
返回
制图基本知识及技能 2.尺寸的组成
制图基本知识及技能 二、比例（零件图例）
返回
制图基本知识及技能 三、字体
字体指的是图中汉字、字母、数字的书写形式。图样中的字 体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
1.字体高度（用h表示）的公称尺寸系列为：1.8，2.5，3.5， 5，7，10，14，20。字体的高度称为字体的号数。
界点，而虚线应
留出间隙；当虚
线圆弧和虚线相
较
切时，虚线圆弧
好
的
应画到切点，而
画
虚线需留有间隙。
法
制图基本知识及技能 2.图线的画法
3)画圆的中心线时，圆心应是长画的交点。细点画线的两端应超 出轮廓线2-5mm。
4）当细点画线、细双点画线较短时（如<8mm），允许用细实线代 替。
返回
制图基本知识及技能
制图基本知识及技能 1.图纸幅面
返回
制图基本知识及技能 2.图框格式
图纸上绘图区域的线框称为图框。图框在图纸上必须用粗实 线画出，图样绘制在图框内部。图框格式分为留装订边和不留装 订边两种。
不留装订边的图框格式
制图基本知识及技能
2.图框格式
留装订边的图框格式 注意：同一产品的图样只能采用一种图框格式。
二、比例 三、字体 四、图线
1.图线形式 2.图线的画法 3.图线的应用 五、尺寸注法
3) 图样中所注的尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
4) 机件的每一尺寸，一般只标注一次，并注在反映该结构最清
晰的图形上。
返回
制图基本知识及技能 2.尺寸的组成
制图基本知识及技能 二、比例（零件图例）
返回
制图基本知识及技能 三、字体
字体指的是图中汉字、字母、数字的书写形式。图样中的字 体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
1.字体高度（用h表示）的公称尺寸系列为：1.8，2.5，3.5， 5，7，10，14，20。字体的高度称为字体的号数。
界点，而虚线应
留出间隙；当虚
线圆弧和虚线相
较
切时，虚线圆弧
好
的
应画到切点，而
画
虚线需留有间隙。
法
制图基本知识及技能 2.图线的画法
3)画圆的中心线时，圆心应是长画的交点。细点画线的两端应超 出轮廓线2-5mm。
4）当细点画线、细双点画线较短时（如<8mm），允许用细实线代 替。
返回
制图基本知识及技能
制图基本知识及技能 1.图纸幅面
返回
制图基本知识及技能 2.图框格式
图纸上绘图区域的线框称为图框。图框在图纸上必须用粗实 线画出，图样绘制在图框内部。图框格式分为留装订边和不留装 订边两种。
不留装订边的图框格式
制图基本知识及技能
2.图框格式
留装订边的图框格式 注意：同一产品的图样只能采用一种图框格式。
二、比例 三、字体 四、图线
1.图线形式 2.图线的画法 3.图线的应用 五、尺寸注法
第一章 制图基本知识和技能
2.分规试分法
例：若将已知线段AB三等分，其作图方法和步聚如下:
A
CB A
B
2. 等分圆周
(1)圆周的四、八等分 圆周的四、八等分，可用丁字尺与 45°三角 板直接作出：
1
8 1 2
4
2
7 6 4 5
3
3
（2）圆周的三、六等分 1) 用丁字尺与30°～60°三角板作圆周出三、六等分：
1 2 3 5 4
三、 绘图描图、的工具和仪器
1、绘图仪器和工具
手工绘图中常用的绘图仪器和工具一般 包括铅笔、图板、丁字尺、三角板、圆规和 分规、比例尺（三棱尺）、曲线板等。 2、描图仪器和工具
除了上述介绍的绘图工具完全适用于描图之外， 描图仪器和工具一般还包括鸭嘴笔和针管笔两 种工具，用于描图墨线。
四、几何作图
• 线性尺寸——物体上某两点间的距离，如物体的长度、宽度、高 度，圆的直径、圆弧的半径及中心距。 • 角度尺寸——两相交直线所形成的夹角或两相交平面所形成的两 面角中任一正截面的两面角的大小。
• （2）尺寸按作用分类 ，可分为定形尺寸和定位尺寸。
• 定性尺寸——确定各形体大小的尺寸。定形尺寸也称为大小尺寸。 • 定位尺寸——确定各形体间相互位置关系的尺寸。定位尺寸也称 为位置尺寸。
名称 直径
符号或缩写词 φ
名称 正方形
符号或缩 写词 □
半径
球直径
R
Sφ
45度倒角
深度
C
球半径
厚度 均布
SR
t EQS
沉孔或锪平
埋头孔
常见尺寸注法举例
图 直 线 尺 寸 的 注 法 直 径 尺 寸 注 法 例 说 明
串列尺寸,箭头对齐. (a)好 不好 (b) 并列尺寸,小在内.大在外, 尺寸线 间隔不小于7-10mm (a)正确
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单击界面继续 上 一页 下 一页
返回
一、图纸幅面和格式（GB/T 14689−2008） 1．图纸幅面尺寸 绘图时，应优先采用下表所规定的基本幅面
幅面代号
B×L e
A0
841×1189 20
A1
594×841
A2
420×594
A3
297×420 10
A4
210×297
c
a
10
25
5
必要时允许加长幅面，幅面的加长必须是由基本幅面的短边成整数倍增加。
4．画箭头，填写尺寸数字、标题栏，完成全图
单击界面继续 上 一页 下 一页 返回
画手柄底稿图
单击按钮继续 上 一页 下 一页
返回
尺寸标注 标注尺寸要求正确，完整，清晰 正确：是指尺寸按照国标的规定标注，尺寸数值不能写错和出现矛盾 完整：是指尺寸要注写齐全。也就是不遗漏各组成部分的定形尺寸和 定位尺
单击按钮继续 上 一页 下 一页
返回
三、圆弧连接 用一段圆弧光滑地连接相邻两已知线段（直线或圆弧）的作图方法称为圆弧连接。 作图原理：
圆弧与定直线相切的圆心轨迹 圆弧与圆内切的圆心轨迹 圆弧与圆内切的圆心轨迹
平行于已知直线且 相距为R的直线
已知圆弧的同心圆 弧，其半径为R1+R
已知圆弧的同心圆 弧，其半径为R1-R
单击界面继续 上 一页 下 一页
返回
3、常用的尺寸注法示例
1）直线尺寸 串列尺寸，箭头应对齐 并列尺寸，小尺寸注 在内，大尺寸注在外
箭头应对齐
小尺寸注在内， 大尺寸注在外.
单击界面继续 上 一页 下 一页 返回
圆和大于半圆的圆弧 加注直径符号“Φ”
超过圆心
2）圆与圆弧
圆和圆弧的直径标注
小于和等于半圆的圆 加注半径符号“R”
2、绘制底稿图
1）画作图基准线，确定图形位置；
2）依次画出已知线段、中间线段和连接线段，完成图形； 3）画尺寸界线和尺寸线； 4）检查底稿，修正错误，擦去多画的图线。
3．加深描粗
1）先粗后细—先加深描粗全部粗实线，再加深全部虚线、点画线和细实线等；
2）先曲后直—加深同一种线型时，应先画圆弧，后画直线； 3）先水平后垂直—先从上而下画水平线，再从左到右画垂直线，最后画倾斜线；
在画圆弧连接部分的线段时，如包含有已知线段、中间线段和连接线段，必
须按顺序先画已知线段，然后画中间线段，最后画连接线段。
单击界面继续 上 一页 下 一页 返回
手柄线段分析 已知线段 连接线段 中间线段
单击界面继续 上 一页 下 一页
返回
三、仪器绘图的方法和步骤 1、画图前的准备
分析图形，拟定作图步骤。确定比例，选取图幅。固定图纸，画图框和标题栏。
画出方向符号。
单击界面继续 上 一页 下 一页 返回
二、比例（GB/T 14690-1993） 比例是指图中图形与其实物相应要素的线性尺寸之比 1、绘图时一般应从下表中选取不带括号的适当比例：
原值比例 (1:1.5) 缩小比例 1:1×10ⁿ (1:3×10ⁿ ) 放大比例 2:1 (2.5:1) 1:2 (1:2.5) (1:4×10ⁿ ) (4:1) 5:1 (2.5×10ⁿ:1 ) (4×10ⁿ:1 ) 5×10ⁿ:1 1:1 (1:3) (1:4) 1:5 (1:6) 优先选取不带括号 的适当比例
寸；在一般情况下，不注重复尺寸
清晰：是指尺寸的位置要安排在图形的明显处，标注清楚，布局整齐
标注尺寸首先要遵守国家标准有关尺寸注法的基本规定，通常先标注定形尺寸，
再标注定位尺寸。通过几何作图可以确定的线段，不要标注尺寸。尺寸标注完成后要 检查是否有重复或遗漏。在作图过程中没有用到的尺寸是重复尺寸，要删除；如果按 所注尺寸无法完成作图，说明尺寸不齐全，应补注所需尺寸。标注尺寸时应注意布局 清晰。
圆锥形，画细线和 写字
扁四棱台形，画粗 实线
单击界面继续 上 一页 下 一页
返回
机件的轮廓形状是由不同的几何图形组成的。熟练掌握几何图形的正确画 法，有利于提高作图的准确性和绘图速度。 一、等 分圆周及作正多边形 1 、等分已知线段（以三等分线段AB为例 ） 作图步骤: 1）过点A任作一直线AC； 2）用分规以任意长度在AC上 截取三等分，得1、2、3点； 3）连接3B，并过1、2点作3B 的平行线交AB于11、21，即 得线段AB上三等分点。
单击界面继续 上 一页 下 一页 返回
2、尺寸组成
图样上标注的每一个尺寸，一 般由尺寸界线、尺寸线和尺寸数字所
组成。
尺寸界线和尺寸线用细实线绘制。
尺寸线的终端 有箭头和斜线两 种形式。
单击界面继续 上 一页 下 一页
返回
尺寸界线 中心线作 尺寸界线
尺寸界线 尺寸线 尺寸数字
轮廓线作 尺寸界线 从轮廓线引 出尺寸界线
箭头
2-3mm
间隔不小于7mm
单击界面继续 上 一页 下 一页
返回
尺寸线
尺寸线不应与 中心线重合
尺寸线与所注 线段平行
尺寸线不应画在 中心线延长线上
尺寸线不应画在 轮廓线延长线上
尺寸线不应与 轮廓线重合
单击界面继续 上 一页 下 一页
返回
尺寸数字 1)尺寸数字的方向应按图示方向注写，并尽可能避免在图示30°范围内标注尺寸， 2)当无法避免时可按右图的形式标注
均按机件的实际尺寸大小注出。 按机件的实际尺寸大小注出
优先采用原值比例
单击界面继续 上 一页 下 一页 返回
三、字体（GB/T 14691-1993） 1、图样中的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐 2、字体的号数，即字体高度h为：1.8、2.5、3.5、5、7、10、14、20mm 3、汉字：长仿宋体，宽度一般为h/1.4
定位尺寸：确定图形各部分之间相对位置的尺寸
标注平面图形的尺寸，首先要确定尺寸基准 (定位标注尺寸的起点)
尺寸基准 长度方向基准 高度方向基准 （平面图形常用的基准是对称图形的对称线、较大的圆的中心线或较长的直线）
单击界面继续 上 一页 下 一页 返回
手柄尺寸分析
单击按钮继续 上 一页 下 一页
返回
单击界面继续 上 一页 下 一页 返回
2 、正六边形
单击按钮继续 上 一页 下 一页
返回
3 、正五边形
单击按钮继续 上 一页 下 一页
返回
二、斜度与锥度的画法
1、斜度：指一直线或平面对另一直线或平面的倾斜程度，其大小用两直
线或平面间的夹角的正切来度量。
单击按钮继续 上 一页 下 一页
返回
2、锥度：指正圆锥底圆直径与其高度或圆锥台两底圆直径之差与其高度之比。
单击按钮继续 上 一页 下 一页
ห้องสมุดไป่ตู้
返回
四、 椭圆的画法
单击按钮继续 上 一页 下 一页
返回
平面图形是由若干直线和曲线封闭连接组合而成，这些线段之间的相对位置和 连接关系根据给定的尺寸来确定。 1、平面图形的尺寸分析 平面图形的尺寸按其作用分为定形尺寸和定位尺寸
定形尺寸：确定图形各部分形状大小的尺寸
标注其一侧的 结构尺寸
尺寸线应略超 过对称中心线 一端画出箭头 个数 ╳
单击界面继续 上 一页 下 一页
返回
6）球面 标注球面的尺寸，应在Φ或R前加注 “S” 。不致引起误解时，可省略
加注S
单击界面继续 上 一页 下 一页
返回
1、图板和丁字尺
单击界面继续 上 一页 下 一页
返回
2、三 角 板 用三角板、丁字尺画水平线和垂直线
2、平面图形的线段分析 平面图形中有些线段的尺寸已完全给定，可以直接画出，而有些线段要按照 相切的连接关系画出。因此，绘图前应对所绘图形进行分析，从而确定正确的作 图方法和步骤。 平面图形的线段可以分为三类： 已知线段：有足够的定形尺寸和定位尺寸，不依靠与其他线段相切的作图，就 能直接按所注尺寸画出的线段 中间线段：缺少一个定位尺寸，必须依靠一端与另一线段相切而画出的线段 连接线段：缺少两个定位尺寸，要依靠两端与另两线段相切才能画出的线段
单击界面继续 上 一页 下 一页 返回
1、两直线的圆弧连接
单击按钮继续 上 一页 下 一页
返回
2、一直线一圆弧的圆弧连接
单击按钮继续 上 一页 下 一页
返回
3、两圆弧的外切圆弧连接
单击按钮继续 上 一页 下 一页
返回
4、两圆弧的内切圆弧连接
单击按钮继续 上 一页 下 一页
返回
5、两圆弧的内外切圆弧连接
简化零件图标题栏
简化装配图标题栏
单击界面继续 上 一页 下 一页 返回
4、附加符号
旋转至右上角 对中符号 方向符号
1）为了方便图样的复制，在图框各边的中点处分别画出对中符号。 2）如果使用预先印制的图纸，需要改变标题栏的方位时，必须将其旋转至图 纸的右上角。此时，为了明确绘图与看图的方向，应在图纸的下边对中符号处
10号字
7号字
5号字
3.5号字
单击界面继续 上 一页 下 一页
返回
4、数字及字母：分A型和B型，可写成斜体（常用）或直体 字母：
75°
数字：
单击界面继续 上 一页 下 一页
返回
5、应用举例 用作指数、分数、极限偏差、注脚等的字母及数字，一般采用小一号字体
其他应用 ：采用同一号字体
单击界面继续 上 一页 下 一页
返回
4）角度 尺寸界线沿径向引出，尺寸线画成圆弧，圆心是该角的顶点 尺寸数字应一律水平书写，一般注在尺寸线的中断处，必要时也可按右图的 形式标注
水平书写
单击界面继续 上 一页 下 一页 返回
5）对称图形 分布在对称线两侧的相同结构，仅标注其一侧的结构尺寸 当对称机件只画出一半或略大于一半时，它们的尺寸线应略超过对称中心线 或断裂处的边界线，仅在尺寸线的一端画出箭头。 相同直径的圆孔只要在一个圆孔上标注直径尺寸，并在其前加注“个数 ╳ ”
