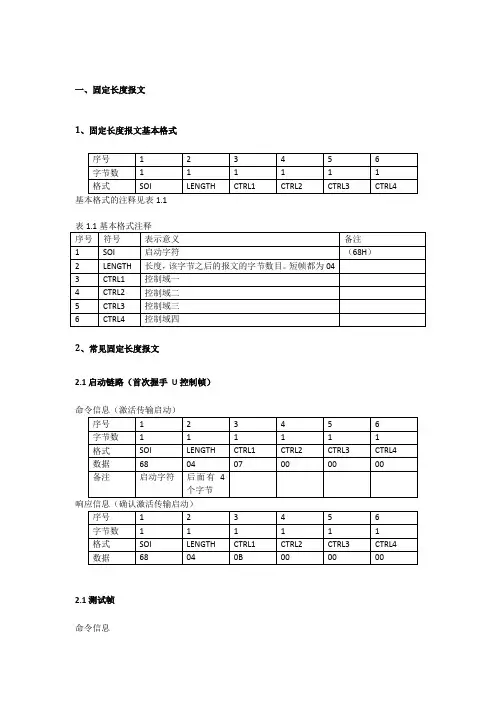

一、固定长度报文1、固定长度报文基本格式基本格式的注释见表1.12、常见固定长度报文2.1启动链路（首次握手U控制帧）响应信息（确认激活传输启动）2.1测试帧命令信息2.3 S监视帧S二、可变长度报文1、可变长度报文基本格式INF 数据信息①连续遥信INF：数据报文的格式：3个字节(低前高后)起始地址(是否是点位值)+n个字节的遥信值②不连续遥信INF：第1个数据包（3个字节(低前高后)信息体地址+1个字节的遥信值）第2个数据包（3个字节(低前高后)信息体地址+1个字节的遥信值）…第INFNum个数据包（3个字节(低前高后)信息体地址+1个字节的遥信值）INFByteLENGTH = INFNum*（一个数据包长度4）③连续遥测INF：数据报文的格式：3个字节(低前高后)起始地址+(4个字节的遥测值+1个字节的品质描述)×n组④不连续遥测INF：第1个数据包（3个字节(低前高后)信息体地址+4个字节的遥测值+1个字节的品质描述）第2个数据包（3个字节(低前高后)信息体地址+4个字节的遥测值+1个字节的品质描述）…第INFNum个数据包（3个字节(低前高后)信息体地址+4个字节的遥测值+1个字节的品质描述）INFByteLENGTH = INFNum*（一个数据包长度8）⑤遥控：3个信息体地址+1个字节命令码INFByteLENGTH = 4⑥对时：3个字节信息体地址+7个字节的时标（毫秒、秒、分、时、日、月、年）INFByteLENGTH = 102、常见可变长度报文2.1总召唤（I帧信息帧）2.1.1总召唤报文：2.1.2总召唤确认报文2.1.3结束总召唤报文2.2主站收到全遥信报文(可变长I帧)68 38 08 00 02 00 01 AB 14 00 01 00 01 00 00 00 00 01 00 00 00 01 00 01 00 01 00 00 00 01 002.3主站收到遥测变化上传（地址不连续）(可变长I帧)68 EA 04 00 00 00 0D 1C 03 00 01 00 01 4C 00 CE CC 64 41 00 02 4C 00 CE CC B8 C1 00 04 4C 00 33 33 03 C2 00 06 4C 00 67 66 92 C1 00 07 4C 00 32 33 63 41 00 08 4C 00 97 99 01 41 00 0A 4C 00 66 66 72 42 00 0B 4C 00 CE CC 47 C3 00 0C 4C 00 98 99 41 42 00 0E 4C 00 9C 99 61 C2 00 0F 4C 00 66 E6 07 43 00 10 4C 00 35 33 41 C3 00 11 4C 00 CF 8C B3 C3 00 13 4C 00 9A 19 52 C3 00 14 4C 00 33 33 F1 C2 00 15 4C 00 01 00 53 43 00 18 4C 00 68 E6 D8 43 00 1A 4C 00 CD CC 8C B6 00 1B 4C 00 9C 59 E6 43 00 1D 4C 00 9A 99 AE C2 00 21 4C 00 67 66 04 43 00 22 4C 00 30 73 99 44 00 23 4C 00 66 66 8C 42 00 24 4C 00 CE 8C C6 C3 00 26 4C 00 00 E0 0E 44 00 29 4C 00 34 F32.4遥控报文（双点遥控）(可变长I帧) 主站发送的遥控执行报文主站收到的遥控执行确定报文2.5对时报文2.5.1主站发送的对时报文2.5.2主站收到的对时返回注：1、不带编号的U控制帧用来产生系统控制帧：数据传输的启停，测试帧的收发2、编号的S监视帧确认接收到的I信息帧：设置全局变量，统计接收到的I信息帧，然后发送S监视帧，文本规定最多接收8帧I帧回答一S帧,但我们要求接收一帧I帧就应答一S帧。

IEC104规约流程

IEC104规约流程IEC104规约流程IEC104:该规约发送总召唤命令后，子站应答总召唤确认帧,然后主站不发其他报文,等待子站上送全部数据,直到在等待时间内收到全数据结束帧,表示总召唤过程结束.主站下发其他报文.97版遥测遥信等信息体基地址如下(规约号13)类别地址遥信 1H------400H遥测 701H------900H遥控 B01------B80电度 C01H------C80H02版遥测遥信等信息体基地址如下(规约号104)类别地址遥信 1H------4000H遥测 4001H------5000H遥控 6001H------6100H电度 6401H------6600H公共地址字节数 2传输原因字节数 2信息体地址字节数 3一(流程报文中长度指除启动符与长度字节外的所有字节.第一步:首次握手(U帧)发送―>激活传输启动 : 68(启动符)04(长度) 07(控制域) 00 00 00 接收―>确认激活传输启动 : 68(启动符)04(长度) 0B(控制域) 00 00 00 第二步:总召唤，召唤YC,YX(可变长I帧)初始化后定时发送总召唤发送―>总召唤 :68(启动符)0E (长度) 00 00(发送序号，2个字节) 00 00(接收序号，2个字节)64(类型标识)01(可变结构限定词)06 00(传送原因，2个字节)01 00(公共地址，即终端站址，2个字节)00 00 00(信息体地址，3个字节) 14(QOI，区分是总召唤还是分组召唤,如果是2002版基地址的没有分组召唤)68(启动符)0E(长度) 00 00(发送序号，2个字节) 00 00(接收序号，2个字节) 64 (类型标识) 01(可变结构限定词) 07 00(传送原因，2个字节) 01 00(公共地址，即终端站址，2个字节)00 00 00(信息体地址，3个字节) 14 (QOI) 接收―>YX帧 :(以类型标识1为例)68(启动符) 1A(长度) 02 00 (发送序号，2个字节) 02 00(接收序号，2个字节) 01(类型标识,单点遥信) 04(可变结构限定词，有4个遥信上送) 14 00 (传送原因，2个字节，响应总召唤) 01 00 (公共地址，即终端站址，2个字节) 03 00 00(信息体地址，3个字节，第3号遥信) 00(遥信分) 05 00 00 (信息体地址，3 个字节，第5号遥信) 00(遥信分) 08 00 00 (信息体地址，3个字节，第8号遥信) 01 (遥信合) 09 00 00 (信息体地址，3个字节，9号遥信) 00(遥信分) 接收―>YX帧 :(以类型标识3为例)68(启动符) 1E(长度) 04 00(发送序号，2个字节) 02 00(接收序号，2个字节)03(类型标识，双点遥信) 05 (可变结构限定词，有5个遥信上送) 14 00(传送原因，2个字节，响应总召唤) 01 00 (公共地址，即终端站址，2个字节) 01 00 00 (信息体地址，3个字节，第1号遥信)02(遥信合) 06 00 00 (信息体地址，3个字节，第6号遥信) 02(遥信合) 0A 00 00 (信息体地址，3个字节，第10号遥信) 01(遥信分) 0B 00 00(信息体地址，3个字节，第11号遥信) 02 (遥信合) 0C 00 00 (信息体地址，3个字节，第12号遥信) 01 (遥信分) 接收―>YC帧 :(以类型标识9为例)68 (启动符) 13(长度) 06 00 (发送序号，2个字节) 02 00 (接收序号，2个字节) 09 (类型标识，带品质描述的遥测) 82(可变结构限定词，有2个连续的遥测) 14 00 (传送原因，2个字节，响应总召唤) 01 00(公共地址，即终端站址，2个字节) 01 07 00 (信息体地址，3个字节，从第0x701即0号遥测开始) A110(遥测值0x10A1) 00(品质描述) 89 15(遥测值0x1589) 00(品质描述) 接收―>结束总召唤帧 :68 (启动符) 0E(长度)08 00 (发送序号，2个字节)02 00(接收序号，2个字节) 64 (类型标识)01 (可变结构限定词)0A 00 (传送原因，2个字节) 01 00 (公共地址，即终端站址，2个字节) 00 00 00(信息体地址，3个字节) 14(QOI) 第二步:发送对时报文发送―> 对时命令:68(启动符)14 (长度) 02 00(发送序号，2个字节) 0A 00(接收序号，2个字节)67(类型标识)01(可变结构限定词)06 00(传送原因，2个字节)01 00(公共地址，即终端站址，2个字节)00 00 00(信息体地址，3个字节) 01 (毫秒低位) 02(毫秒高位) 03(分钟) 04(时) 81 (日与星期) 09(月) 05(年) 接收―>对时确认:68(启动符)14 (长度) 0C 00(发送序号，2个字节) 04 00(接收序号，2个字节)67(类型标识)01(可变结构限定词)07 00(传送原因，2个字节)01 00(公共地址，即终端站址，2个字节)00 00 00(信息体地址，3个字节) ** (毫秒低位)**(毫秒高位) **(分钟) 04(时) 81 (日与星期) 09(月) 05(年)第三步:电度总召唤(如果没有电度此步骤可以省略将终端参数表中电度个数设置为0) 发送―>召唤电度 :68(启动符)0E (长度) 04 00(发送序号，2个字节) 0E 00(接收序号，2个字节)65(类型标识)01(可变结构限定词)06 00(传送原因，2个字节)01 00(公共地址，2个字节)00 00 00(信息体地址，3个字节) 45(QCC)接收―>召唤确认:68(启动符)0E(长度) 10 00(发送序号，2个字节) 06 00(接收序号，2个字节) 65 (类型标识) 01(可变结构限定词) 07 00(传送原因，2个字节) 01 00(公共地址，2个字节)00 00 00(信息体地址，3个字节) 45 (QCC)接收―>电度数据:68 (启动符) 1A(长度) 12 00(发送序号，2个字节) 0600(接收序号，2个字节) 0F (类型标识) 02(可变结构限定词，2个电度值) 05 00 (传送原因，2个字节)01 00(公共地址，2个字节)01 0C 00 (信息体地址，3个字节，0xc01，0号电度) 00 00 00 00(电度值) 00(描述信息) 02 0C 00(信息体地址，3个字节，0xc01，1号电度) 00 00 00 00 (电度值) 01(描述信息) 接收―>结束总召唤帧 :68 (启动符) 0E(长度)14 00 (发送序号，2个字节)06 00(接收序号，2个字节) 65 (类型标识)01 (可变结构限定词)0A 00 (传送原因，2个字节) 01 00 (公共地址，2个字节) 00 00 00(信息体地址，3个字节) 45(QCC)第四步:如果主站超过一定时间没有下发报文或子站也没有上送任何报文则双方都可以按频率发送U帧,测试帧发送―>U帧: 68 04 43 00 00 00接收―>应答: 68 04 83 00 00 00第五步:遥控发送―>遥控预置:68(启动符) 0E(长度)** **(发送序号，2个字节) ** **(接收序号，2个字节) 2E (类型标识)01(可变结构限定词) 06 00(传送原因，2个字节) 01 00(公共地址，2个字节) 05 0B 00 (信息体地址，3个字节，遥控号,0xb05- 0xb01= 4) 82(控合)接收―>遥控反校:68(启动符) 0E(长度) 0E 00(发送序号，2个字节) 0600(接收序号，2个字节) 2E(类型标识)01(可变结构限定词) 07 00 (传送原因，2个字节) 01 00(公共地址，2个字节) 05 0B 00(信息体地址，3个字节，遥控号,0xb05- 0xb01= 4) 82(控合)发送―>遥控执行:68(启动符) 0E(长度) 04 00(发送序号，2个字节) 18 00 (接收序号，2个字节) 2E(类型标识)01(可变结构限定词) 06(传送原因，2个字节) 01 00(公共地址，即终端站址，2个字节) 05 0B 00(信息体地址，3个字节，遥控号,0xb05- 0xb01= 4) 02(控合) 接收―>执行确认:68(启动符) 0E(长度) 12 00 (发送序号，2个字节) 0800(接收序号，2个字节) 2E (类型标识)01(可变结构限定词) 07 00 (传送原因，2个字节) 01 00 (公共地址，即终端站址，2个字节) 05 0B 00 (信息体地址，3个字节，遥控号,0xb05- 0xb01= 4) 02(控合)发送―>遥控撤销:68(启动符) 0E(长度) 04 00(发送序号，2个字节) 18 00 (接收序号，2个字节) 2E(类型标识)01(可变结构限定词) 08(传送原因，2个字节) 01 00(公共地址，即终端站址，2个字节) 05 0B 00(信息体地址，3个字节，遥控号,0xb05- 0xb01= 4) 02(控合) 接收―>撤销确认:68(启动符) 0E(长度) 12 00 (发送序号，2个字节) 08 00 (接收序号，2个字节) 2E (类型标识)01(可变结构限定词) 09 00 (传送原因，2个字节，，停止激活确认) 01 00 (公共地址，即终端站址，2个字节) 05 0B 00 (信息体地址，3个字节，遥控号,0xb05- 0xb01= 4) 02(控合) 二( 补充说明1(常用类型标识:遥信: 0x01―――不带时标的单点遥信，每个遥信占1个字节0x03―――不带时标的双点遥信，每个遥信占1个字节(老现场可能不支持) 0x14―――具有状态变位检出的成组单点遥信，每个字节8个遥信遥测:0x09―――带品质描述的测量值，每个遥测值占3个字节0x0b―――带品质描述的测量值，每个遥测值占3个字节0x15―――不带品质描述的测量值，每个遥测值占2个字节SOE: 0x02―――带3个字节短时标的单点信息0x1e―――带CP56Time2a(7个字节)时标的单点信息KWH: 0x0f―――不带时标的电能脉冲计数,每个值占5个字节其他:0x2e―――双点遥控0x64―――召唤全数据0x65―――召唤全电度0x67―――时钟同步2(常用传送原因列表:1 ,,,周期、循环2 ,,,背景扫描3 ,,,突发4 ,,,初始化5 ,,,请求或被请求6 ,,,激活7 ,,,激活确认8 ,,,停止激活9 ,,,停止激活确认0x0a ,,,激活结束0x14 ,,,响应总召唤3(CP56Time2a时标格式Miliseconds(D7---D0)Miliseconds(D15---D8)IV(D7) RES1 Minutes(D5--D0)SU(D7) RES2 Hours(D4—D0)DAY of WEEK DAY of MONTH(D4—D0) RES3 Month(D3—D0) RES4 Years(D6—D0)。

104规约测试文档(详细实用)

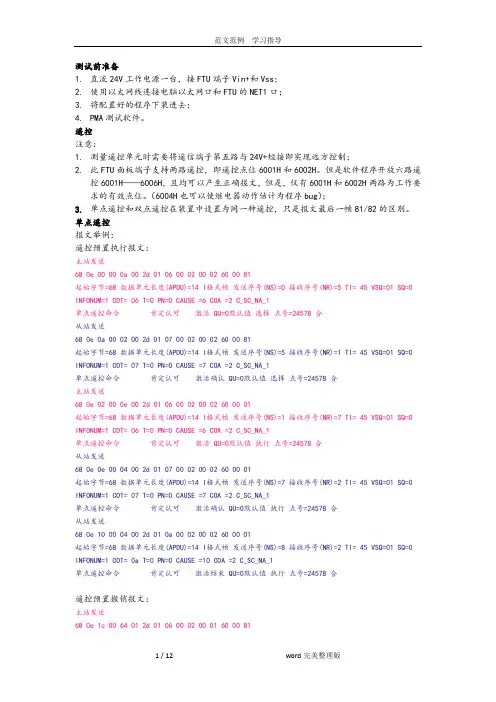

测试前准备1.直流24V工作电源一台，接FTU端子Vin+和Vss；2.使用以太网线连接电脑以太网口和FTU的NET1口；3.将配置好的程序下装进去；4.PMA测试软件。

遥控注意：1.测量遥控单元时需要将遥信端子第五路与24V+短接即实现远方控制；2.此FTU面板端子支持两路遥控，即遥控点位6001H和6002H。

但是软件程序开放六路遥控6001H——6006H，且均可以产生正确报文，但是，仅有6001H和6002H两路为工作要求的有效点位。

（6004H也可以使继电器动作估计为程序bug）；3.单点遥控和双点遥控在装置中设置为同一种遥控，只是报文最后一帧81/82的区别。

单点遥控报文举例：遥控预置执行报文：主站发送68 0e 00 00 0a 00 2d 01 06 00 02 00 02 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=0 接收序号(NR)=5 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 06 T=0 PN=0 CAUSE =6 COA =2 C_SC_NA_1单点遥控命令肯定认可激活 QU=0默认值选择点号=24578 合从站发送68 0e 0a 00 02 00 2d 01 07 00 02 00 02 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=5 接收序号(NR)=1 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 07 T=0 PN=0 CAUSE =7 COA =2 C_SC_NA_1单点遥控命令肯定认可激活确认 QU=0默认值选择点号=24578 合主站发送68 0e 02 00 0e 00 2d 01 06 00 02 00 02 60 00 01起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=1 接收序号(NR)=7 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 06 T=0 PN=0 CAUSE =6 COA =2 C_SC_NA_1单点遥控命令肯定认可激活 QU=0默认值执行点号=24578 合从站发送68 0e 0e 00 04 00 2d 01 07 00 02 00 02 60 00 01起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=7 接收序号(NR)=2 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 07 T=0 PN=0 CAUSE =7 COA =2 C_SC_NA_1单点遥控命令肯定认可激活确认 QU=0默认值执行点号=24578 合从站发送68 0e 10 00 04 00 2d 01 0a 00 02 00 02 60 00 01起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=8 接收序号(NR)=2 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 0a T=0 PN=0 CAUSE =10 COA =2 C_SC_NA_1单点遥控命令肯定认可激活结束 QU=0默认值执行点号=24578 合遥控预置撤销报文：主站发送68 0e 1c 00 64 01 2d 01 06 00 02 00 01 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=14 接收序号(NR)=178 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 06 T=0 PN=0 CAUSE =6 COA =2 C_SC_NA_1单点遥控命令肯定认可激活 QU=0默认值选择点号=24577 合从站发送68 0e 64 01 1e 00 2d 01 07 00 02 00 01 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=178 接收序号(NR)=15 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 07 T=0 PN=0 CAUSE =7 COA =2 C_SC_NA_1单点遥控命令肯定认可激活确认 QU=0默认值选择点号=24577 合主站发送68 0e 1e 00 68 01 2d 01 08 00 02 00 01 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=15 接收序号(NR)=180 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 08 T=0 PN=0 CAUSE =8 COA =2 C_SC_NA_1单点遥控命令肯定认可停止激活 QU=0默认值选择点号=24577 合从站发送68 0e 68 01 20 00 2d 01 09 00 02 00 01 60 00 81起始字节=68 数据单元长度(APDU)=14 I格式帧发送序号(NS)=180 接收序号(NR)=16 TI= 45 VSQ=01 SQ=0 INFONUM=1 COT= 09 T=0 PN=0 CAUSE =9 COA =2 C_SC_NA_1单点遥控命令肯定认可停止激活确认 QU=0默认值选择点号=24577 合遥控返校超时报文：由于主站发送遥控报文的信息体地址不在FTU实际设置的遥控点表范围（6001H——6006H）内，导致返校超时；不理解下位机报文传送原因为什么是6f。

利用IEC104远动规约解决实际问题

Data Base Technique •数据库技术Electronic Technology & Software Engineering 电子技术与软件工程• 159【关键词】104规约通道调试分析随着变电站综合自动化系统的广泛应用，众多变电站已实现无人值班，这对主站端调控自动化系统、厂站端自动化系统的数据通信和数据交互提出了更高的要求，相比于传统串口通讯的CDT 规约，网口通讯的104规约具有可靠性高、传输速度快、传输信息容量大等更明显的优势。

截止2017年年底，陕西渭南地方电网的所有变电站已全部改为104规约。

但由于规约的自由度比较高，各个厂家使用的104规约也不全是标准的104规约，给日常的通道调试、运行工作带来了不少困难。
