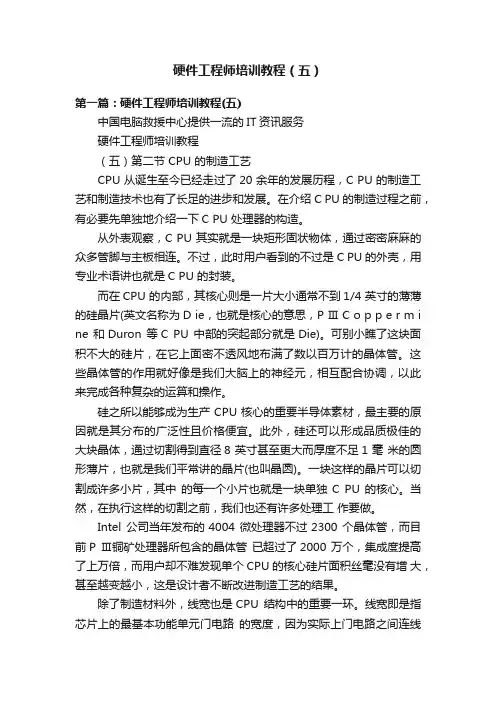

硬件工程师培训教程（五）第一篇：硬件工程师培训教程(五)中国电脑救援中心提供一流的IT资讯服务硬件工程师培训教程（五）第二节 CPU 的制造工艺CPU 从诞生至今已经走过了20 余年的发展历程，C PU 的制造工艺和制造技术也有了长足的进步和发展。
在介绍C PU 的制造过程之前，有必要先单独地介绍一下C PU 处理器的构造。
从外表观察，C PU 其实就是一块矩形固状物体，通过密密麻麻的众多管脚与主板相连。
不过，此时用户看到的不过是C PU 的外壳，用专业术语讲也就是C PU 的封装。
而在CPU 的内部，其核心则是一片大小通常不到1/4 英寸的薄薄的硅晶片(英文名称为D ie，也就是核心的意思，P Ⅲ C o p p e r m i ne 和Duron 等C PU 中部的突起部分就是Die)。
可别小瞧了这块面积不大的硅片，在它上面密不透风地布满了数以百万计的晶体管。
这些晶体管的作用就好像是我们大脑上的神经元，相互配合协调，以此来完成各种复杂的运算和操作。
硅之所以能够成为生产CPU核心的重要半导体素材，最主要的原因就是其分布的广泛性且价格便宜。
此外，硅还可以形成品质极佳的大块晶体，通过切割得到直径8 英寸甚至更大而厚度不足1 毫米的圆形薄片，也就是我们平常讲的晶片(也叫晶圆)。
一块这样的晶片可以切割成许多小片，其中的每一个小片也就是一块单独C PU 的核心。
当然，在执行这样的切割之前，我们也还有许多处理工作要做。
Intel 公司当年发布的4004 微处理器不过2300 个晶体管，而目前P Ⅲ铜矿处理器所包含的晶体管已超过了2000 万个，集成度提高了上万倍，而用户却不难发现单个CPU 的核心硅片面积丝毫没有增大，甚至越变越小，这是设计者不断改进制造工艺的结果。
除了制造材料外，线宽也是CPU 结构中的重要一环。
线宽即是指芯片上的最基本功能单元门电路的宽度，因为实际上门电路之间连线的宽度同门电路的宽度相同，所以线宽可以描述制造工艺。
