工厂供配电技术习题3
供配电技术试题
供配电技术试题一、选择题1. 当供电电压稳定正常时，电流大小根据下列哪个因素变化？A. 电阻值B. 电源电压C. 电源电流D. 线路长度2. 以下关于供电系统的说法，正确的是？A. 低压系统适用于家庭用电B. 中压系统适用于工业生产C. 高压系统适用于小型商业机构D. 所有系统都可以用于任何场合3. 供电系统中，接地的作用是什么？A. 提供电力稳定性B. 防止电击事故C. 提高电流传输效率D. 减少电阻损耗4. 在配电箱中，下列哪个设备用于过载保护？A. 熔断器B. 开关C. 插座D. 电表5. 下列关于三相电的说法，错误的是？A. 三相电比单相电更稳定B. 三相电比单相电传输效率更高C. 三相电需要特殊的插座进行接线D. 三相电可以用于大型机器设备二、填空题6. DSLAM是指 _______________。
7. 配电箱的主要功能是 _______________。
8. 防雷接地的作用是 _______________。
9. 高压电缆通常采用 _______________ 来保护。
10. 避雷针主要用于保护建筑物不受到 _______________ 的影响。
三、简答题11. 请简要解释供电系统中的“三相电”是什么意思，以及其优势和应用领域。
12. 阐述配电系统中熔断器的作用和工作原理。
13. 解释供电系统中的“接地”是什么意思，以及为什么需要进行接地？四、计算题14. 一家工厂的用电负荷为1000kW，工作时间为8小时，电费单价为0.8元/kWh。
计算该工厂每天的电费支出。
15. 某住宅小区配电箱的额定电流为100A，其中已连接10户居民用电。
每户居民平均用电功率为2kW。
计算该配电箱的最大负荷率。
以上为供配电技术试题，希望您能认真作答。

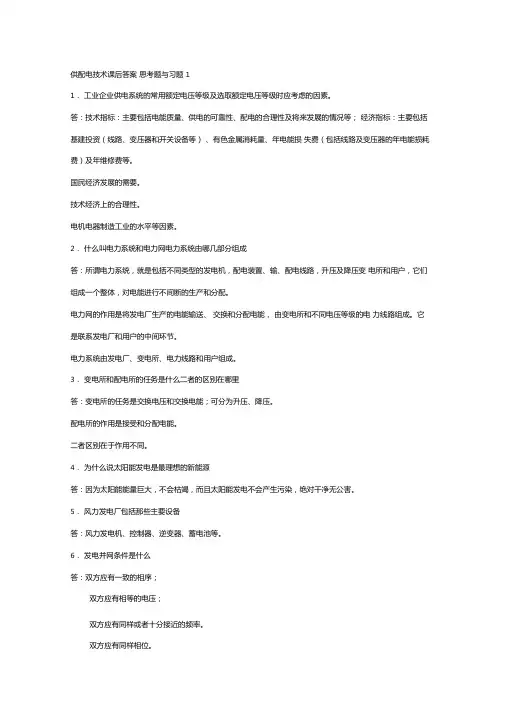

供配电技术课后答案
供配电技术课后答案思考题与习题11．工业企业供电系统的常用额定电压等级及选取额定电压等级时应考虑的因素。
答：技术指标：主要包括电能质量、供电的可靠性、配电的合理性及将来发展的情况等；经济指标：主要包括基建投资（线路、变压器和开关设备等）、有色金属消耗量、年电能损失费（包括线路及变压器的年电能损耗费）及年维修费等。
国民经济发展的需要。
技术经济上的合理性。
电机电器制造工业的水平等因素。
2．什么叫电力系统和电力网电力系统由哪几部分组成答：所谓电力系统，就是包括不同类型的发电机，配电装置、输、配电线路，升压及降压变电所和用户，它们组成一个整体，对电能进行不间断的生产和分配。
电力网的作用是将发电厂生产的电能输送、交换和分配电能，由变电所和不同电压等级的电力线路组成。
它是联系发电厂和用户的中间环节。
电力系统由发电厂、变电所、电力线路和用户组成。
3．变电所和配电所的任务是什么二者的区别在哪里答：变电所的任务是交换电压和交换电能；可分为升压、降压。
配电所的作用是接受和分配电能。
二者区别在于作用不同。
4．为什么说太阳能发电是最理想的新能源答：因为太阳能能量巨大，不会枯竭，而且太阳能发电不会产生污染，绝对干净无公害。
5．风力发电厂包括那些主要设备答：风力发电机、控制器、逆变器、蓄电池等。
6．发电并网条件是什么答：双方应有一致的相序；双方应有相等的电压；双方应有同样或者十分接近的频率。
双方应有同样相位。
7．统一规定各种电气设备的额定电压有什么意义发电机、变压器、用电设备以及电网的额定电压有无差别差别的原因是什么电压等级的确定是否合理直接影响到供电系统设计的技术、经济上的合理性；有差别，为了满足较远的线路末端也能达到额定电压，升压变压器要把电压提高5%后再经过输电线路传送，降压变压器也一样为了满足较远的线路末端也能达到额定电压，电压降压的电压比额定电压高出5%再经过输电线路传送，变压器一次绕组的额定电压与用电设备相同。
(完整版)工厂供配电技术答案
湖南理工职业技术学院二○一一年下学期期末试题（B 卷）根据任务回答下面题目： 任务：万通机械厂供配电系统设计 工厂的原始材料：1．工厂厂区主要的由四个区域组成：冷作车间 金工车间 装配车间及仓库，其中，金工车间面积：60×24M 22．各车间负荷表及金工车间设备明细表见表一 ，表二。
3．供电情况：在金工车间东侧1.02公里处，有一坐10KV 配电所，先用1公里的架空线路，然后改为电缆线路至本厂变电所。
4．气象条件：本厂所在地年最热月平均气温为34.6℃说明：全厂为三级负荷一、制图题（本题共2小题,每小题10分，共20分） 1.采用单电源单母线的供电方式供电来设计一次主接线图2.采用双电源双母线的供电方式供电来设计一次主接线图第一小题 方案A 主接线简图（10分） 第二小题 方案B 主接线（10分）二、分析题（本题共1小题，每小题20分，共20分)(请从下列备选答案中选择唯一正确答案，并将正确答案代号填入题后括号内)1.请分别分析单母线接线和双母线接线的优缺点和适用范围，并最终确定万通机械厂选择哪种接线方式。
答：A 图采用的是单电源单母线的供电方式供电来设计（4分）（1）A 图优点:①其接线方式简单清晰、设备少、经济、操作方便。
供电可靠性不高，但是技术成熟、便于检修。
②单母线接线方式配电造价格也比较低③适用于三级负荷并且对电能要求不是很高的工厂电力用户（4分）（2）A图缺点：①单母线接线的方式可靠性能较差母线发生故障的时候须全厂停电检修。
②单母线接线的方式灵活性能较差只是适用于小型工厂用户B图采用的是双电源双母线的供电方式供电来设计（4分）（1）B图优点：①供电可靠性能高，适用于对电能要求高的电力用户采用②供电灵活性能高，在一台主变检修时候另一台可以正常的供电（4分）（2）B图缺点：①这种主接线的建设费用较高。
②这种主接线的在运行的时候维护比不上单母线单电源的方便。
③这种主接线由于开关过多操作的时候容易误操作。
工厂供配电技术考试试卷
工厂供配电技术考试试卷
一、选择题
1.下列哪种设备可以实现电气设备的主动保护？ A. 熔断器
B. 开关
C. 断路器
D. 隔离开关
2.工业场所对电气设备进行维护修理时，应遵守哪些安全规范？ A. 空载操作 B. 带电作业 C. 单人操作 D. 随意接线
3.在工厂供配电系统中，哪种元件用于转换电能以满足不同设备的电源要求？ A. 励磁设备 B. 变压器 C. 隔离开关 D. 故障指示灯
4.单相电路中，如何计算电压、电流和功率之间的关系？ A. U=IR B. P=UI C. P=U/R D. I=U/R
5.何种方法可用于确保电气设备的接地良好？ A. 接地线路接头清洁 B. 使用绝缘工具 C. 尽量避免接地 D. 跨开关操作
二、简答题
1.请简要介绍一下电力负载管理在工厂供配电系统中的重要性。
2.解释电动机起动时的电流冲击现象以及如何减少电流冲击。
三、计算题
1.一台电动机额定功率为10kW，额定电压为380V，如果电动
机的功率因数为0.8，求电动机的额定电流。
2.某工厂用于生产的设备总功率为50kW，电压为220V，计算
设备的总电流值。
以上为工厂供配电技术考试试卷内容，考生请认真答题，祝好运！。
《供配电技术》习题含解答(大学期末复习资料)
模块测试卷一答案一、填空题（30%）1. 把由各种类型发电厂中的发电机、升降压变压器、输电线路和电力用户连接起来的一个发电、输电、变电、配电和用电的统一的整体称为电力系统2. 水力发电厂主要分为堤坝式水力发电厂、引水式水力发电厂和混合式水力发电厂。
3. 根据变电所在电力系统中所处的地位和作用，可分为枢纽变电所、中间变电所、地区变电所、工厂企业变电所和终端变电所。
4. 配电网电压等级为110kV及以下，其中电压等级为3kV～110kV的，称为高压配电网；配电变压器低压侧引出的0.4kV配电网，称为低压配电网。
5. 通常电压在1kV以下的称为低压，1 kV到10 kV的称中压，高于10 kV低于330 kV 的称高压。
6. 对大中型工厂来说，通常来说采用35~110 kV作为供电电压，而对于中小型工厂来说，通常来说采用6 kV、10 kV作为供电电压。
7. 电压偏差是指电气设备的实际端电压与其额定电压之差，通常用它对额定电压的百分比来表示。
8. 根据用户的重要程度及对供电可靠性的要求，可将电力负荷分为三级。
9. 供配电系统一般由工厂降压变电所（或称为工厂总降压变电所）、高压配电线路、车间变电所、低压配电线路和用电设备组成。
二、判断题（20%）1. 电力系统就是电网。
（×）2. 核能发电厂的发电过程是核裂变能→热能→电能。
（×）3. 变电所的作用是接受电能和分配电能。
（×）4. 把将交流电变换为直流电，或把直流电变换为交流电的场所，称为变流所。
（√ ）5. 工厂总降压变电所是把35kV～110kV电压降压为1kV电压向车间变电所供电。
（×）6. 电力网按电压高低和供电范围的大小可分为地方电网、区域电网、超高压电网。
（√ ）7. 二级负荷对供电无特殊要求。
（×）8.中性点直接接地或经低电阻接地系统称为大接地电流系统。
（√ ）9. 低压配电系统，按保护接地的型式，分为TN系统、TS系统和IT系统。
中央电大工厂供配电技术期末复习题答案[可编辑].doc
![中央电大工厂供配电技术期末复习题答案[可编辑].doc](https://img.taocdn.com/s3/m/d4bf3b297c1cfad6185fa732.png)
工厂供配电技术课程练习题答案一、 名词解释1、 电力系统、电力网、动力系统：答：电力系统中输送和分配电能的部分称为电力网；把生产、输 送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统，它包括从发电、变电、输电、 配电直到用电这样一个全过程；电力系统加上发电厂的动力部分，就称为动力系统。
2、 尖峰电流：尖峰电流是指持续时间的短时最大负荷电流。
尖峰电流主要用来选择熔断器和低 压断路器、整定继电保护装置及检验电动机自启动条件等3、 配电装置：配电装置是一个物理电工词汇，用来计量和控制电能的分配装置。
4、 二次回路：由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为 二次回路。
5、 继电保护装置：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及 电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发岀跳闸命令 以终止这些事件发展的一种自动化措施和设备。
实现这种自动化措施的成套设备，一般通称为继电保护装 置。
6、 触电：人身直接接触电源，简称触电7、 接地：为保证电工设备正常工作和人身安全而采取的一种用电安全措施。
8、 热辐射光源：热辐射光源是一种非相干的光源，是发光物体在热平衡状态下，使热能转变为光能 的光源，如白炽灯，卤鹄灯等。
二、 简答题1、 工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统，包括工厂内的变配电 所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分 配电能。
2、 台数选择：满足用电负荷对供电可靠性的耍求，对季节性负荷或昼夜负荷变动较大，釆用经济运 行方式。
一般车间变电所采用一台，应考虑欠负荷的发展，冇一定余地。
主变压器容址的选择：装设一台主变压器 装设两台主变压器 、N ・T - $30(1+2)车间变电所单台变容量上限：1000KVA 或1250KVA3、发热条件、电压损耗、经济电流密度、机械强度。
供配电项目6.供配电技术习题及参考答案
《供配电技术》作业参考答案项目一1.工厂企业常见供配电系统有哪几类？对于大中型企业，一般采用哪一类供配电系统？答：具有高压配电所的供配电系统、具有总降压变电所的供配电系统、高压深入负荷中心的企业供配电系统、只有一个变电所或配电所的企业供配电系统。
一般采用具有总降压变电所的供配电系统。
2.任选一种供配电系统，分析其供配电情况。
答：略3.试分析图5中电力系统、电力系统及电力网的结构组成。
答：略4.简述风力发电的原理。
简述风力发电机组的结构和工作情况。
答：风力发电的原理是利用风能带动风车叶片旋转，将风能转化为机械能，再通过变速齿轮箱增速驱动发电机，将机械能转变成电能。
风力发电机组主要包含两大部分：一部分是风力机，将风能转换为机械能；另一部分是发电机，将机械能转换为电能。
5.简述光伏发电的基本原理。
答：光伏发电是利用光伏效应将太阳能电池板上的光子转换为直流电，供直流负荷使用或蓄电池组进行储存。
当负荷为直流负荷可以直接供负荷使用。
当负荷为交流负荷时，可以利用逆变器转化为交流电送用户或电网。
6. 太阳能电池有哪几种？答：太阳能电池有硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池、染料敏化电池、塑料电池等几种。
7.简述我国三相交流电网和电力设备的额定电压等级。
答：根据《供电营业规则》规定，供电企业供电的额定电压，低压有单相220v，三相380V；高压有10、35（66）、110、220、330、500、750、1000（KV）等。
8.简述电力用户供电电压选择。
答：电力用户供电电压的选择，主要应适应当地供电企业（当地电网）供电的电压等级，同时也要考虑用户用电设备的电压、容量及供电距离等因素。
一般负荷容量越大，分布范围越广，则配电电压越高。
高压配电电压的选择，主要应考虑当地供电电压的电压及用户高压用电设备的电压、容量和数量等因素。
用户低压配电电压通常采用220/380V。
供配电技术习题答案3章
第3章 短路电流计算3-1 什么叫短路?短路的类型有哪些?造成短路的原因是什么?短路有什么危害? 答： 短路是不同相之间，相对中线或地线之间的直接金属性连接或经小阻抗连接. 短路种类有三相短路，两相短路，单相短路和两相接地短路.短路的原因主要有设备长期运行，绝缘自然老化，操作过电压，雷电过电压，绝缘受到机械损伤等.短路的危害：1 短路产生很大的热量，导体温度身高，将绝缘损坏。
2 短路产生巨大的电动力，使电器设备受到机械损坏。
3 短路使系统电压严重减低，电器设备正常工作受到破坏。
4 短路造成停电，给国家经济带来损失，给人民生活带累不便。
5严重的短路将影响电力系统运行的稳定性，使并联运行的同步发电机失去同步，严重的可能造成系统解列，甚至崩溃。
6 单相短路产生的不平横磁场，对附近的通信线路和弱电设备产生严重的电磁干扰，影响其正常工作。
3-2 什么叫无限大容量系统?它有什么特征?为什么供配电系统短路时，可将电源看做无限大容量系统?答：无限大容量系统的指端电压保持恒定，没有内部阻抗和容量无限大的系统.它的特征有：系统的容量无限大.系统阻抗为零和系统的端电压在短路过程中维持不变.实际上，任何电力系统都有一个确定的容量，并有一定的内部阻抗.当供配电系统容量较电力系统容量小得多，电力系统阻抗不超过短路回路总阻抗的5%~10%，或短路点离电源的电气距离足够远，发生短路时电力系统母线降低很小，此时可将电力系统看做无限大容量。
3-3无限大容量三相短路时，短路电流如何变化？答：三相短路后，无源回路中的电流由原来的数值衰减到零；有源回路由于回路阻抗减小，电流增大，但由于回路内存在电感，电流不能发生突变，从而产生一个非周期分量电流，非周期分量电流也不断衰减，最终达到稳态短路电流。
短路电流周期分量按正弦规律变化，而非周期分量是按指数规律衰减，最终为零，又称自由分量。
3-4 产生最严重三相短路电流的条件是什么？ 答：（1）短路前电路空载或cosΦ=1；（2）短路瞬间电压过零，t=0时a=0度或180度； （3）短路回路纯电感，即Φk =90度。
工厂供配电技术题库
工厂供配电技术题库《工厂供配电技术》考试题库(电气自动化技术、机电一体化技术专业)编者:jianyiyou注:没打×者为?1.变电所与配电所的区别是变电所有变压的功能。
2(隔离开关只能通断一定的小电流，负荷开关能通断负荷电流，断路器能通断短路电流。
3(在电力系统中通常衡量电能质量的两个基本参数是(电压和频率) 4(电压互感器的原理与变压器相同，其工作时，其二次回路不准(短路)。
5(尖峰电流是指持续时间为(1~2s)的短时最大负荷电流。
6(我国普遍采用的确定用电设备组计算负荷的方法，主要是(需要系数法)和二项式计算法。
7(电压互感器能将(高电压)变为便于测量的(100)V电压，使仪表等与高压隔离。
电压互感器二次侧额定电压一般为100伏，电流互感器二次侧电流一般为5安。
8(短路电流的计算方法有(欧姆法)、标幺值计算法。
9(三相短路为对称短路。
10(保护接地是为保障人生安全、防止间接触电而将设备的外露可导电部分接地。
11(设备的绝缘损坏时，在身体可同时触及的两部分之间出现的电位差，称为(接触电压)。
12(瓦斯保护是保护油浸式电力变压器内部故障的一种基本保护装置。
13(短路的原因主要有下面三个方面的原因:绝缘损坏、误操作、鸟兽和其它等原因。
14(跨步电压:在接地故障点附近行走时，两脚之间出现的电位差，越靠近接地故障点或跨步越大，跨步电压越大。
15(电弧的熄灭的条件是去游离率大于游离率。
16(工厂供电的基本要求: 安全、可靠、优质、经济。
17(电能生产输送、分配及应用过程在(同一瞬间)进行。
18.电气上的“地”是指在单根接地体或故障点(20m左右)处。
19.电力线路发生短路时一般会产生危害效应有(电动效应、热效应)。
20(防雷装置的接地属于(工作)接地。
21(离接地故障点达20m时，跨步电压为零。
22(变电所的任务是接受电能、变压和分配电能的中间环节。
23(电气设备正常不带电金属外壳接地属保护接地，防雷设备接地属接地。
供配电技术试题及答案3篇
供配电技术试题及答案3篇供配电技术试题及答案1一、填空题(每题2 分，共20 分)1、配电所的任务是( 接收)和( 分配)电能。
2、电压偏差是指电气设备的( 端电压)和( 额定电压)之差。
3、用电设备的额定电压要与( 同级电网)的.额定电压相同。
4、短路全电流为( 周期分量)和( 非周期分量)之和。
5、熔断器主要是对电路和设备进行( )保护。
6、我国供电系统规定的工频是( )HZ。
7、线路主要由( )，横担，绝缘子，( )构成。
8、工厂电力线路的接线方式有( )、( )和环形接线。
9、工厂供电系统的过电流保护装置有( )、( )和继电保护。
10、继电器按用途分为( )和( )两类。
二、判断题(每题2 分，共20 分)1、一般中型工厂电源进线电压是6-10KV。
( )2、频率和电压是衡量电能质量的两个参数。
( )3、高压负荷开关有灭弧装置，可以断开短路电流。
( )4、电力系统发生短路故障会产生电动力效应和热效应。
( )5、工厂提高功率因数的方法是并联电容。
( )6、断路器可进行短路保护和过流保护。
( )7、配电所主要设备是变压器。
( )8、负荷开关能带负荷通断电路。
( )9、工厂的低压配电电压一般采用220/380V。
( )10、电压互感器工作时二次侧不得短路。
( )三、简答题(每题10 分，共50 分)1、工厂供电对工业有什么重要作用?对工厂供电工作有什么要求?2、什么叫短路?短路的原因有哪些?他对电力系统有哪些危害?3、工厂的用电设备按工作制可分哪几类?每一类的工作特点如何?并各列举一种设备。
4、电力负荷的含义是什么?电力负荷按重要性分哪几级?各级电力负荷对供电电源有什么要求?5、为保证供电系统安全、可靠、优质、经济运行，选择导线和电缆截面要满足什么条件?四、计算题(每题10 分，共10 分)已知某机修车间的金属切削机床组,拥有电压为380V的三相电动机7、5 KW3台,4 KW8台,3 KW17台,1、5 KW10台、试用需要系数法确定此线路上的有功计算负荷、无功计算负荷、视在计算负荷、计算电流。
工厂供配电技术习题3
工厂供配电技术习题33-l 什么叫一次电路？什么叫二次电路？3-2真空断路器与SF6断路器各有什么特点3-3隔离开关的功能是什么？隔离开关的操作应注意什么？3-4送电时，一定要按照①母线侧隔离开关或者刀开关；②负荷侧隔离开关或者刀开关；③高压或者低压断路器的合闸顺序依次操作。
( )3-5停电时，一定要按照①高压或者低压断路器；②负荷侧隔离开关或者刀开关：③母线侧隔离开关或者刀开关的拉闸顺序依次操作。
( )。
3-6各类高低压开关属类电气设备。
3-7隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
3-8油浸式电力变压器的冷却方式有、与或者。
3-9什么是非限流熔断器？什么是限流熔断器？3-10电流互感器的功能是什么？使用时应注意什么？3-11电压互感器的功能是什么？使用时应注意什么？3-12电流互感器、电压互感器常用的接线方式有哪几种？3-13电压互感器常见的故障有哪几种？通常如何处理？3-14避雷器的功能是什么？3-15常用的低压开关电器有什么？它们分别具有什么功能？3-16对变压器的正常过负荷能力有何规定？3-17工厂变配电所主变压器台数与容量如何确定？3-18变压器常见故障的部位有什么？3-19什么叫主接线，对主接线有什么基本要求？3-20表示工厂变配电所的电能输送与分配线路的电路图，称之或者电路图。
表示用来操纵、指示、测量与保护上述电路及其设备运行的电路图称之或者图。
前者又有、两种绘制方法。
3-21工厂高压电力线路单电源供电的接线方式有、。
低压电力线路的接线方式有、、。
3-22 工厂供配电系统中常用的主接线基本形式有哪几种？3-23 配电装置分哪几类？各有什么特点？思考题与习题及答案33-l 什么叫一次电路？什么叫二次电路？p30答：在供配电系统中担负输送、变换与分配电能任务的电路称之主电路，也叫一次电路；用来操纵、指示、监测与保护主电路（一次电路）及其主电路中设备运行的电路称之二次电路（二次回路）。
工厂供电习题答案（全）
工厂供电习题答案（全）一、填空题1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。
我国220/380V低压配电系统广泛采用中性点直接接地运行方式。
2、接地体就是埋入地中并直接与大地接触的金属导体。
接地线就是连接接地体与设备、装置接地部分的金属导体。
接地装置就是接地线与接地体。
3、接地体的屏蔽效应就是影响入地电流流散的作用。
电气上的“地”或“大地”是指散流电阻趋近零，电位为零的地方。
4、经济截面是指：从全面的经济效益考虑，使线路的年运行费用接近最小而又考虑有色金属节约的导线截面。
5. 发电机额定电压规定高于同级电网额定电压5%。
当变压器直接与发电机相连时,其一次绕组额定电压应与发电机额定电压相等,当变压器连接在线路上时,其一次绕组额定电压应与电网额定电压相等。
6.雷电过电压的基本形式有直接雷击，间接雷击，雷电波侵入。
7.保护接地的型式有：设备的外露可导电部分经各自的PE线直接接地，保护接零。
8.等电位联结是使电气装置各外露可导电部分和装置外可导电部分电位基本相等的一种电气联结。
9．低压线路的结线方式主要有放射式，树干式，环形。
10．电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用：自动重合闸装置。
11．低压配电系统按保护接地形式分为TN系统，TT系统，IT系统。
6.高压线路的接线方式放射式，树干式，环形。
，，。
3.供配电系统常用继电器有，、等。
.电流继电器时间继电器中间继电器信号继电器4.常用的气体放电电光源有荧光灯，高压钠灯和金属卤化物灯等。
5.继电保护装置的任务是控制断路器分离负荷电流，当发生电路过负荷时发出报警信号，当报警信号发生短路故障时自动切除故障部分。
6高压隔离开关的主要作用是分离小电流设备、造成一个有明显断开点的安全检修的环境，以保护检修人员的人生安全。
7.低压自动开关即能在带负荷通断电路、又能在短路、过负荷和低电压时自动掉闸。
工厂供配电技术试题
信宜市职业技术学校（职教中心）2018－2019学年度第二学期期末统一考试《工厂供配电技术》试卷(级、专业、班、出题教师)班别：姓名：学号：答卷说明： 1、本试卷共4页，5个大题，满分100分，100分钟完成。
2、答卷不答在密封线外。
3、第一、第二大题的答案请写在后面1、在配电设计中，通常采用（）的最大平均负荷作为按发热条件选择电器或导体的依据。
A、20minB、30minC、60minD、90min2、尖峰电流指单台或多台用电设备持续时间为（）左右的最大负荷电流。
A、1～2sB、5～6sC、15～20s D、30～40s3、电焊机的设备功率是指将额定功率换算到负载持续率为( )时的有功功率。
A、15％B、25％C、50％D、100％4、用电设备台数较少，各台设备容量相差悬殊时，宜采用（），一般用于干线.配变电所的负荷计算。
A、二项式法B、单位面积功率法C、需要系数法 D、变值需要系数法5、中断供电将造成人身伤亡，政治、经济上造成重大损失，重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是（）A．一级负荷 B．二级负荷 C．三级负荷 D．四级负荷6、若中断供电将在政治、经济上造成较大损失，如造成主要设备损坏、大量的产品报废、连续生产过程被打乱，需较长时间才能恢复的电力负荷是（） A．一级负荷 B．二级负荷 C．三级负荷 D．四级负荷7、在电力系统中通常衡量电能质量的两个基本参数是（）A．电压和频率 B．电压和电流C．有功损耗与无功损耗 D．平均负荷与可靠性8、电力线路发生短路时一般会产生危害效应有( )A、电磁效应、集肤效应B、集肤效应、热效应C、电动效应、热效应D、电动效应、电磁效应9、工厂总降压变电所的选位原则是：（）。
A、靠近电源端B、靠近负荷端C、位于厂区中心D、尽量靠近负荷中心，同时亦要考虑电源进线方向10、电压互感器的二次侧额定电压为（），使用时要注意二次侧不能（）A、50V ，短路B、100V，开路C、100V ，短路D、50V，开路11、电流互感器的二次侧额定电流为（），使用时要注意二次侧不能（）A、50A ，短路B、5A，开路C、5A ，短路D、50A，开路12、工厂供电系统中常用的母线制为：（）。
供配电技术(第四版)第3章 短路电流计算 检测题
第3章短路电流计算检测题解析一、填空题：1. 当无限大功率电源供电系统发生三相短路时，短路电流的周期分量I K的幅值和有效值保持不变。
因此，只要算出I K的有效值，短路其他各量则较易求得。
2.高压系统发生三相短路时，短路冲击电流有效值I sh= 1.51 I K；低压系统发生三相短路时，短路冲击电流有效值I sh= 1.09 I K。
3. 短路计算的方法有标幺值法、欧姆法和短路容量法3种。
在低压系统中，短路电流计算通常用欧姆法；在高压系统中，通常采用标幺值法或短路容量法计算。
4.供配电系统的短路种类有三相短路、两相短路、两相接地短路短路和单相接地短路短路4种。
5.标幺制中，物理量的有名值和物理量的基准值之比，称为标幺值，标幺值的单位是标幺值没有单位。
6.无限大功率电源系统短路计算时，通常取基准容量S d的数值为100M VA，基准电压等于平均额定电压。
7供配电系统发生三相短路时，从电源到短路点的系统电压急剧下降，严重时短路点的电压可降为零值。
8.短路发生时，导体通过电流时相互间电磁作用产生的力称为电动力，特别是短路冲击电流流过瞬间，产生的电动力很大，可能造成机械损伤。
9. 短路电流在很短时间内产生的很大热量全部用来使导体温度升高，不向周围介质散热，说明短路发热过程是一个绝热过程。
10.无限大功率电源是指电压和频率保持恒定、功率无限大和内阻抗为0 的理想恒压源。
二、判断下列说法的对、错题：1.两相短路发生时，必有短路电流流入接地极中。
（F）2.三相短路发生时，短路点的电压可能降到零，从而造成严重危害。
（T ）3.无限大功率电源是一个端电压恒定，内部阻抗较大和功率无限大的电源。
（F）4.无限大功率电源供电系统三相短路时，短路电流周期分量的幅值随之骤变。
（F）5.标幺值是有名值和基准值的比值，单位是Ω/km。
（F）6.三相短路和两相短路属于对称短路，单相和两相接地短路属不对称短路。
（F）三、单项选择题：1. 下列哪项不是造成短路的原因（）。
工厂供配电技术习题
第一章习题一、填空题1.一般110kv以上电力系统均采用中性点直接接地的运行方式。
6-10kv电力系统一般采用中性点不接地的运行方式。
2.变电所用以变换电能电压、接受电能与分配电能，配电所用以接受电能和分配电能。
3.低压配电网采用三种中性点运行方式，即TN系统、TT系统、IT系统。
4.低压配电TN系统又分为三种方式，即TN-C、TN-S、TN-C-S。
5.N线称为中性线，PE线称为保护线，PEN称为保护中性线。
6.一般工厂的高压配电电压选择为6~10kv,低压配电电压选择为380v。
7.车间变电所是将6~10kv的电压降为380v，用以对低压用电设备供电。
8.一级负荷要求由两个独立电源供电，二级负荷要求由两个回路供电。
二、选择题1.我国低压配电系统常用的中性点连接方式是（ B ）。
A、TT系统B、TN系统C、IT系统2.工厂低压三相配电压一般选择（ A ）。
A、380VB、220VC、660V3.图1.20所示的电力系统，变压器T3一次侧额定电压为（ A ），二次侧额定电压为（ B ）。
A、110KvB、121kVC、10.5 kVD、11 Kv4.车间变电所的电压变换等级一般为（ C ）。
A、把220V~550 kV降为35~110 kVB、把35V~110 kV降为6~10 kVC、把6V~10 kV降为220/380 V5.单台变电所容量一般不超过（ B ）。
A、500kVAB、1000kVAC、2000kVA6.6~10kV系统中，如果发生单相接地事故，可（B）A.不停电，一直运行B.不停电，只能运行2个小时C.马上停电7.选择正确的表示符号填入括号内。
中性线（A），保护线（B），保护中性线（C）。
A. NB. PEC. PEN8.请选择下列设备可能的电压等级：发电机（B），高压输电线路（D），电气设备（A），变压器二次侧（E）。
A.10KVB.10.5KVC. 380KVD. 220KVE. 11KV9.对于中、小型工厂，设备容量在100~2000KW，输送距离在4~20km以内的，可采用（B）电压供电。
供配电技术习题解_答
第一章习题1-1 电力系统如图1－5所示，使确定变压器T1的一、二次绕组的额定电压，线路WL1、WL2的额定电压。
图1－5 习题1－1解：U TI =6.3KV；U T2 =121KV；WL1额定电压110KV；WL2额定电压35KV1－2电力系统如图1－6所示，WL2、WL3、WL4为近距离配送线，试确定发电机和所有变压器的额定电压。
图1－6 习题1－2解：发电机U G ＝10.5KV；变压器T1：U TI =10.5KV，U T2 =38.5KV；T2：U TI =35KV，U T2 =6.3KV；T3：U TI =10KV，U T2 =400/230V or 0.4/0.23KV2－1 某重型机械厂机械加工车间，拥有金属切削机床电动机容量共1600kW，通风机容量共200kW其cosϕ＝0.65，线路电压为380V。
试分别确定车间的计算负荷P c、Q c、S c和I c。
解：查表2－1，对于机床：K d1＝0.14～0.16；tanφ＝1.73；cosφ＝0.5；对于通风机：K d2＝0.75~0.85；tanφ＝1.17；cosφ＝0.65；P c1 =K d1P N1 =0.14～0.16×1600kW＝224～256KWQ C1= P c1 tanφ＝224～256×1.73＝387.52～442.88KvarS c＝P c1/ cosφ=448～512KVAP T= K d2P N2 =0.75~0.85×200 kW=150~170 KWQ T= P T tanφ＝150~170×1.17=175.5~198.9Kvar或者Q T=sqt(S T2- P T2)=175.4~198.8Kvar S T＝P T/ cosφ=230.77~261.54KVAP c＝P c1+ P T = 374～426 KWQ c＝Q C1+ Q T = 563.02～641.78kvarS c＝sqt(Q c2 + P c2) ＝675.92～770.3KV AI c＝S c/[stq(3)*U] ＝1027.0～1170.35A2－2 三相供电线路额定电压为380V，供电负荷有30台小批生产的冷加工机床电动机，总容量为80kW，cosϕ＝0.7；试用需要系数法确定其计算负荷P c、Q c、S c和I c。
工厂供配电技术习题3
习题3一、填空题3.1 工厂高低压配电线路的接线方式有放射式、树干式、环式三种类型。
3.2 变压器-干线式接线方式是由变压器的二次侧引出线经过自动空气工关（或隔离开关）直接引至车间内的干线上，然后由干线引出分支线配电。
3.3 电杆是支持导线的支柱，根据电杆在线路中的作用，可分为直线杆、耐张杆、终端杆等。
3.4 电缆是一种特殊的导线，它的心线材质是铜芯或铝芯。
它由线心、绝缘层、保护层三部分组成。
3.5 同一线路上两相邻电杆的水平距离称挡距，又称跨距。
弧垂是指在一个挡距内导线在电杆上的悬挂点与导线最低点间的垂直距离。
3.6 两个电源能否进行并列运行，在技术上主要取决于它们的电压、频率和相位是否相同。
3.7 车间线路绝缘导线的敷设方式有明配线、暗配线。
3.8 某车间电气平面布线图上，某一线路旁标注有，BLV-500-(3×50＋1×25)-VG65-DA,这些符号表示铝芯塑料绝缘导线额定工作电压是500V ，截面积（3×50＋1×25）2mm ，穿塑料管径65mm 沿地板暗敷。
3.9 某车间某线路采用额定电压500V 塑料绝缘铝芯线，穿钢管沿墙暗敷，线路采用TN-C 系统，相线截面502mm ，零线截面252mm ，穿管管径40mm 。
试写出其表示标号：BLV-500-(3×50＋1×25)-G40-QA 。
二、判断题（正确的打√，错误的打）3.10 工厂高压放射式接线是指由工厂变配电所高压母线上引出单独线路，直接供电给高压用电设备，在该线路上不再分接其他高压用电设备。
（√）3.11 采用高压树干式接线配电时，一般干线上连接的车间变电所不得超过3个。
（×）3.12 环形供电方式一般采用开环运行方式。
（√）3.13 架空线一般采用绝缘导线。
（×）3.14 工厂架空线路上常用的绝缘子表面都做成波纹状，这样能够起到阻断电弧的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
思考题与习题33-l 什么叫一次电路？什么叫二次电路？3-2真空断路器和SF6断路器各有什么特点3-3隔离开关的功能是什么？隔离开关的操作应注意什么？3-4送电时，一定要按照①母线侧隔离开关或刀开关；②负荷侧隔离开关或刀开关；③高压或低压断路器的合闸顺序依次操作。
( )3-5停电时，一定要按照①高压或低压断路器；②负荷侧隔离开关或刀开关：③母线侧隔离开关或刀开关的拉闸顺序依次操作。
( )。
3-6各种高低压开关属类电气设备。
3-7隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
3-8油浸式电力变压器的冷却方式有、以及或。
3-9什么是非限流熔断器？什么是限流熔断器？3-10电流互感器的功能是什么？使用时应注意什么？3-11电压互感器的功能是什么？使用时应注意什么？3-12电流互感器、电压互感器常用的接线方式有哪几种？3-13电压互感器常见的故障有哪几种？通常如何处理？3-14避雷器的功能是什么？3-15常用的低压开关电器有哪些？它们分别具有什么功能？3-16对变压器的正常过负荷能力有何规定？3-17工厂变配电所主变压器台数和容量如何确定？3-18变压器常见故障的部位有哪些？3-19什么叫主接线，对主接线有哪些基本要求？3-20表示工厂变配电所的电能输送和分配线路的电路图，称为或电路图。
表示用来控制、指示、测量和保护上述电路及其设备运行的电路图称为或图。
前者又有、两种绘制方法。
3-21工厂高压电力线路单电源供电的接线方式有、。
低压电力线路的接线方式有、、。
3-22 工厂供配电系统中常用的主接线基本形式有哪几种？3-23 配电装置分哪几类？各有什么特点？思考题与习题及答案33-l 什么叫一次电路？什么叫二次电路？p30答：在供配电系统中担负输送、变换和分配电能任务的电路称为主电路，也叫一次电路；用来控制、指示、监测和保护主电路（一次电路）及其主电路中设备运行的电路称为二次电路（二次回路）。
3-2真空断路器和SF6断路器各有什么特点？p32答：高压真空断路器是利用“真空”灭弧的一种断路器，高压真空断路器的结构特点为：灭弧室作为独立的元件，安装调试简单、方便；触头开距短，故灭弧室小巧，操作功率小，动作快；灭弧能力强，燃弧时间短，一般只需半个周期，电磨损少，使用寿命长；防火、防爆，操作噪声小；适用于频繁操作，特别是适用于开断容性负荷电流；开断能力强。
高压六氟化硫(SF。
)断路器的外形尺寸小，占地面积少，开断能力很强，此外，电弧在SF6中燃烧时，电弧电压特别低，燃弧时间也短，因而SF6断路器触头烧损很轻微，适于频繁操作，检修周期长。
开关触头在SF6气体中闭合和断开，灭弧能力强，属于高速断路器；结构简单，无燃烧、爆炸危险；SF6气体本身无毒，但在电弧的高温作用下，会产生氟化氢等有强烈腐蚀性的剧毒物质，检修时应注意防毒。
3-3隔离开关的功能是什么？隔离开关的操作应注意什么？p30答：高压隔离开关具有明显的分断间隙，主要用来隔离高压电源，保证安全检修，并能通断一定的小电流（如2A以下的空载变压器励磁电流、电压互感器回路电流、5A以下的空载线路的充电电流）。
它没有专门的灭弧装置，因此不允许切断正常的负荷电流，更不能用来切断短路电流。
通常与断路器配合使用。
在操作高压隔离开关时，先注意检查断路器确实在断开位置后，才能操作高压隔离开关。
同时应注意操作顺序，停电时先拉线路侧高压隔离开关，送电时先合母线侧高匝隔离开关。
(1)合上高压隔离开关时的操作。
①无论用手动传动装置或用绝缘操作杆操作，均必须迅速而果断，但在合闸终了时用力不可过猛，以免损坏设备，使机构变形、瓷瓶破裂等。
②高压隔离开关操作完毕后，应检查是否合上。
合好后应使高压隔离开关完全进入固定触头，并检查接触的严密性。
(2)拉开高压隔离开关时的操作。
①开始时应慢而谨慎，当刀片刚要离开固定触头时应迅速。
特别是切断变压器的空载电流、架空线路和电缆的充电电流、架空线路小负荷电流以及环路电流时，拉开高压隔离开关时更应迅速、果断，以便能迅速灭弧。
②拉开高压隔离开关后，应检查高压隔离开关每相确实已在断开位置，并应使刀片尽量拉到头。
(3)在操作中误拉、误合高压隔离开关时：①误合高压隔离开关时，即使合错，甚至在合闸时发生电弧，也不准将高压隔离开关再拉开。
因为带负荷拉开高压隔离开关，将造成三相弧光短路事故。
②误拉高压隔离开关时，在刀片刚要离开固定触头时，便发生电弧，这时应立即合上，可以消灭电弧，避免事故。
如果高压隔离开关已经全部拉开，则绝不允许将误拉的高压隔离开关再合上。
如果是单极高压隔离开关，操作一相后发现误拉，对其他两相则不允许继续操作。
3-4送电时，一定要按照①母线侧隔离开关或刀开关；②负荷侧隔离开关或刀开关；③高压或低压断路器的合闸顺序依次操作。
( √)p303-5停电时，一定要按照①高压或低压断路器；②负荷侧隔离开关或刀开关：③母线侧隔离开关或刀开关的拉闸顺序依次操作。
( √)。
p303-6各种高低压开关属变配电类电气设备。
3-7隔离开关只能通断一定的小电流，负荷开关能通断正常的负荷电流和过负荷电流，隔离高压电源电流，断路器能通断正常的负荷电流，而且能接通和承担一定时间的短路电流。
p31 3-8油浸式电力变压器的冷却方式有自冷、风冷以及强迫风冷或水冷。
3-9什么是非限流熔断器？什么是限流熔断器？p33答：不能在短路电流未达到其冲击值（最大值）之前将电弧熄灭，为非限流式熔断器；能在短路电流未达到其冲击值（最大值）之前将电弧熄灭，为限流式熔断器。
3-10电流互感器的功能是什么？使用时应注意什么？p34答：电流互感器的功能是：(1)把大电流变换为小电流，便于连接测量仪表和继电器。
(2)隔离作用：使仪表、继电器等二次设备与主电路绝缘。
(3)扩大仪表、继电器等二次设备的电流X围，使仪表、继电器等二次设备的规格统一，利于批量生产。
使用时应注意：①电流互感器在工作时二次侧不得开路。
②电流互感器二次侧有一端必须接地。
③电流互感器在接线时，必须注意其端子的极性。
3-11电压互感器的功能是什么？使用时应注意什么？p37答：电压互感器的功能是：(1)把高电压变换为低电压便于连接测量仪表和继电器。
(2)隔离作用：使仪表、继电器等二次设备与主电路绝缘。
(3)扩大仪表、继电器等二次设备的电流X围，使仪表、继电器等二次设备的规格统一，利于批量生产。
使用时应注意：①电压互感器在工作时二次侧不得短路。
②电压互感器二次侧有一端必须接地。
③电压互感器在接线时，必须注意其端子的极性。
3-12电流互感器、电压互感器常用的接线方式有哪几种？p38答：电流互感器：电压互感器：3-13电压互感器常见的故障有哪几种？通常如何处理？答：电压互感器常见的故障有短路、开路和缺相等。
防止短路主要是串接熔断器、开路时找出开路点接好，缺相要查出缺相原因和排除。
3-14避雷器的功能是什么？P43答：避雷器在供电系统中作为过电压保护，防止雷电产生的过电压沿线路侵入变配电所和电能用户，以免危及被保护设备的绝缘。
3-15常用的低压开关电器有哪些？它们分别具有什么功能？p39答：常用的低压开关电器有：低压刀开关和负荷开关、低压断路器、低压熔断器、低压避雷器等。
低压刀开关和负荷开关具有通断电路的功能、低压断路器具有通断较大电路能力、低压熔断器具有短路保护功能、低压避雷器具有防止雷电产生的过电压沿线路侵入功能。
3-16对变压器的正常过负荷能力有何规定？p45答：电力变压器在正常运行明带额定负荷可连续运行20年。
由于昼夜负荷变化和季节性负荷差异而允许的变压器过负荷，称为正常过负荷。
这种过负荷系数的总数，对室外变压器不超过30%，对室内变压器不超过20%。
3-17工厂变配电所主变压器台数和容量如何确定？p47答：(1)只安装一台主变压器时，主变压器的额定容量，应满足全部用电设备总的计算负荷的需要，(2)装有两台变压器时，每台主变压器的额定容量S NT应同时满足以下两个条件：S NT≥0.7S30，S NT ≥S（Ⅰ+Ⅱ），（S（Ⅰ+Ⅱ）——计算负荷中的全部一、二级负荷）。
(3)单台主变压器的容量上限。
工厂变电所单台主变压器容量一般不宜大于1250 kV A。
在负荷比较集中且容量较大时，也可选用1600 -2500 kV A的配电变压器，这时变压器低压侧的断路器必须配套选用。
单台变压器的车间变电所的主变容量一般不能大于1000 kV A。
对装在楼上的变压器，单台容量不宜大于630 kV A。
对居住小区变电所，单台油浸式变压器容量不宜大于630 kV A。
3-18变压器常见故障的部位有哪些？p47答：主要有磁路部分和电路部分。
磁路故障一般指铁心、铁轭及夹件间发生的故障。
常见的有硅钢片短路、穿心螺栓及铁轭夹件与铁心之间的绝缘损坏以及铁心接地不良引起的放电等。
电路故障主要指绕组和引线故障等，常见的有线圈的绝缘老化、受潮，切换器接触不良，材料质量及制造工艺不良，过电压冲击及二次系统短路引起的故障等。
3-19什么叫主接线，对主接线有哪些基本要求？p48答：工厂变配电所的电气主接线，是指按照一定的工作顺序和规程要求连接变配电一次设备的一种电路形式。
工厂变配电所主接线方案的确定必须综合考虑安全性、可靠性、灵活性、经济性等多方面的要求。
(1)安全性：符合国家标准和有关技术规X的要求，能充分保证人身和设备的安全。
(2)可靠性：应根据负荷的等级，满足负荷在各种运行方式下对负荷供电可靠性的要求。
(3)灵活性和方便性：能适应系统所需要的各种运行方式，操作维护简便。
在系统故障或设备检修时，应能保证非故障和非检修回路继续供电。
能适应负荷的发展，要考虑最终接线的实现以及在场地和施工等方面的可行性。
(4)经济性：在满足以上要求的前提下，尽量使主接线简单，投资少，运行费用低。
此外，对主接线的选择，还应考虑受电容量和受电地点短路容量的大小、用电负荷的重要程度、对电能计量（如高压侧还是低压侧计量、动力及照明分别计费等）及运行操作技术的需要等因素．3-20表示工厂变配电所的电能输送和分配线路的电路图，称为一次电路图或主接线电路图。
表示用来控制、指示、测量和保护上述电路及其设备运行的电路图称为二次电路图或二次接线图。
前者又有原理式主接线图、配电装置式主接线图两种绘制方法。
P553-21工厂高压电力线路单电源供电的接线方式有Y、△。
低压电力线路的接线方式有△、Y、Y N。
3-22 工厂供配电系统中常用的主接线基本形式有哪几种？p49答：有：1．单母线主接线母线也称汇流排，即汇集和分配电能的硬导线。
母线的色标：A相——黄色；B相——绿色；C相——红色。
母线的排列规律：从上到下ABC；对着来电方向，从左到右ABC。
单母线主接线方式如图3 -31所示，每路进线和出线中都配置有一组开关电器。
