模电知识总结

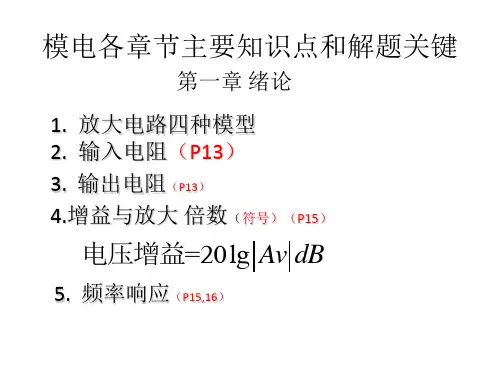

模电各章节主要知识点总结
（2）若是开环（无反馈），或正反馈，则放大器处于饱和状态 2、理想运放条件： Ri ,由此得到虚断， i i 0
Avo ,由此得到虚短， v v
3、虚短和虚断：
RO 0 KCMRR
各种运算（比例，加减法，积分微分电路等）中，
i i 0,说明两个输入端无电流 ； v v,说明两个输入端等电位
2
Rb2
VCC
,
VE
VB
VBE
IE
VE RE
IC
VCE
VCC
IC (RC
RE )
（2）图解分析方法：
要求： （a）用图解分析方法，判断什么情况下会发生截止和饱和失真现象，如何解决？ （b）对于共射极放大器，用直流负载线和交流负载线求解最大不失真输出电压幅度
Vom VCEQ VCES ,以及ICQ RL ' 二者取最小的，即为最大不失真输出电压幅度。
Feedback Amplifier
反 馈 判 一、反馈性质判断（瞬时极性） 断 总 结 ： 下图是常见器件的瞬时极性，务必掌握！
输入
-
+
+
+
输入 +
输入
+
+
+
输入
二、输入端的链接方式（串联还是并联）
并联负反馈
(+) X i
(-) X f
串联负反馈
X(+i) (+) X f
并联负反馈
(+)
1、K1、K3闭合，K2断开； 2、K2、K3闭合，K1断开； 3、K1、K2闭合，K3断开； 4、K1、K2、K3闭合。
模电基础知识总结
模电基础知识总结模拟电子技术（模电）是电子工程的重要基础学科，它研究的是电子元件与电路的工作原理和运行规律。
掌握模电的基础知识对于电子工程师来说至关重要。
本文将对模电的基础知识进行总结，希望能给读者提供一些帮助。
一、电路基础知识在学习模电之前，我们首先需要掌握一些电路的基础知识。
电路是电子工程中最基本的组成单元，它由电源、电阻、电容、电感等元件组成。
在电路中，电流和电压是重要的物理量。
电流表示电子在电路中的流动情况，而电压表示电子在电路中的能量转换。
二、放大器放大器是模电中一类重要的电子元件。
放大器的作用是将输入信号放大，以便输出信号具有较高的幅度。
常见的放大器有三种基本类型：电压放大器、电流放大器和功率放大器。
放大器有许多重要的性能指标，如增益、输入电阻、输出电阻等。
学习模电的过程中，我们需要熟悉这些性能指标的定义和计算方法。
三、滤波器滤波器是模电中用于剔除或改变信号中某些频率分量的电路。
滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
在实际应用中，我们经常需要使用滤波器来对信号进行处理。
了解滤波器的原理和性能对于电路设计至关重要。
四、振荡器振荡器是一种能够产生连续波形信号的电路。
在模电中有两种常见的振荡器：正弦波振荡器和方波振荡器。
振荡器的核心是一个反馈回路，该回路会使得输入信号被放大，并且以振荡的形式反馈给输入端。
振荡器在通信系统、计算机等领域有广泛的应用，掌握振荡器的原理和设计方法是模电学习的重要内容。
五、运算放大器运算放大器（Operational Amplifier）是模电中一种重要的集成电路。
它具有高增益、高输入阻抗和低输出阻抗的特点，在模拟电路中有广泛的应用。
运算放大器可以用于各种电路设计，如放大器、积分器、微分器和比较器等。
学习运算放大器的工作原理和应用是模电学习的核心内容。
六、模电实验模电实验是巩固和应用所学知识的重要环节。
通过实验，我们可以观察电路的实际运行情况，提高动手实践的能力。
模电知识点总结
模电知识点总结1. 电路基本原理电路是电子技术的基础，它是由电阻、电容和电感等元件组成的。
在模拟电子技术中，我们经常需要分析和设计各种电路。
因此，了解电路基本原理是学习模拟电子技术的第一步。
电路分析包括欧姆定律、基尔霍夫定律、节点电压法和网孔电流法等。
这些原理是分析电路的重要工具，可以帮助我们理解电路中各个元件之间的关系。
2. 放大器放大器是模拟电子技术中的重要部分，它的作用是放大电压或电流信号。
放大器包括各种类型，例如运放放大器、电子管放大器和功率放大器等。
学习放大器的原理和特性可以帮助我们设计各种类型的放大器电路。
在实际应用中，放大器经常用于音频放大、信号处理和通信系统等领域。
3. 滤波器滤波器是模拟电子技术中的重要部分，它的作用是通过滤波器电路来处理信号中的不同频率成分。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
了解滤波器的原理和特性可以帮助我们设计滤波器电路以及实现信号处理和分析等功能。
4. 模拟信号处理电路模拟信号处理电路是模拟电子技术的核心内容，它包括各种模拟信号处理和传输电路。
常见的模拟信号处理电路包括模拟加减法器、积分器、微分器、比较器和信号发生器等。
了解这些电路的原理和特性可以帮助我们设计各种模拟信号处理系统和仪器。
5. 模拟数字转换模拟数字转换（ADC和DAC）是模拟电子技术中的重要部分，它的作用是将模拟信号转换为数字信号或将数字信号转换为模拟信号。
了解ADC和DAC的原理和特性可以帮助我们设计各种模拟数字转换电路以及实现数字信号处理和传输等功能。
总之，模拟电子技术是电子工程中的一个重要分支，它在通信、音频、视频和医疗等领域都有广泛的应用。
通过学习模拟电子技术的知识点，我们可以掌握电子技术的基本原理和技能，为未来的工作和研究打下良好的基础。
希望以上总结的知识点能对学习模拟电子技术的朋友们有所帮助。
模电知识体系总结
模电知识体系总结第一章：常用半导体器件1.1半导体基础器件1.1.1本征半导体纯净的具有晶体结构的半导体称为本征半导体。
常用的半导体材料硅(Si)和锗(Ge)均为四价元素。
在常温下，仅有极少数的价电子由于热运动(热激发)获得足够的能量，从而挣脱共价键的束缚变成为自由电子。
与此同时，在共价键中留下一个空位置，称为空穴。
运载电荷的粒子称为载流子。
导体导电只有一种载流子，即自由电子导电;而本征半导体有两种载流子，即自由电子和空穴均参与导电，这是半导体导电的特殊性质。
半导体在热激发下产生自由电子和空穴对的现象称为本征激发。
自由电子在运动的过程中如果与空穴相遇就会填补空穴，使两者同时消失，这种现象称为复合。
在一定的温度下，本征激发所产生的自由电子与空穴对，与复合的自由电子与空穴对数目相等，故达到动态平衡。
换言之，在定温度下，本征半导体中载流子的浓度是一定的，并且自由电子与空穴的浓度相等。
当环境温度升高时，热运动加剧，挣脱共价键束缚的自由电子增多，空穴也随之增多，即载流子的浓度升高，因而必然使得导电性能增强。
反之，若环境温度降低，则载流子的浓度降低，因而导电性能变差。
本征半导体的导电性能很差，且与环境温度密切相关。
半导体材料性能对温度的这种敏感性，既可以用来制作热敏和光敏器件【好处】，又是造成半导体器件温度稳定性差的原因【劣势】。
1.1.2杂质半导体一、N型半导体在纯净的硅晶体中掺入五价元素(如磷)，使之取代晶格中硅原子的位置，就形成了N型半导体。
N为Negative(负)的字头，由于电子带负电，故得此名。
N型半导体中，自由电子的浓度大于空穴的浓度，故称自由电子为多数载流子，空穴为少数载流子;简称前者为多子，后者为少子，由于杂质原子可以提供电子，故称之为施主原子。
N型半导体主要靠自由电子导电，掺人的杂质越多，多子(自由电子)的浓度就越高，导电性能也就越强。
二、P型半导体在纯净的硅晶体中掺入三价元素(如硼)，使之取代晶格中硅原子的位置，就形成了P型半导体。
模电知识总结
模电知识什么是模拟电路？模拟电路是指用电压或电流信号来表示某个量的大小和变化的电路。
模拟电路的基本元件模拟电路的基本元件包括电阻、电容、电感、二极管、晶体管、运算放大器等。
电阻电阻是指电路中阻碍电流流动的器件，其阻值用欧姆表示。
电容电容是指在电压变化时可以存储电荷的器件，其容量用法拉表示。
电感电感是指在电流变化时产生电压的器件，其单位为亨利。
二极管二极管是一种只允许电流单向通过的元件。
晶体管晶体管是半导体器件，可用于放大、开关、稳压等电路中。
运算放大器运算放大器是一种集成电路，可用于各种模拟电路中。
模拟电路的基本电路模拟电路的基本电路包括放大器电路、滤波电路、稳压电路等。
放大器电路放大器电路是将输入信号放大后输出的电路，其中包括共射放大器、共基放大器、共集放大器等。
滤波电路滤波电路是可用于抑制或增强某一频率成分的电路，其中包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
稳压电路稳压电路用于对直流电压进行稳定，其中包括三端稳压器、二端稳压器等。
模拟电路的分析方法分析模拟电路时可采用基尔霍夫定律、诺顿定理和毕奥-萨伐尔定律等方法。
基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
诺顿定律诺顿定律指出，任何线性、稳定、双端口网络都可被等效为一电流源和一并联的等效电阻。
毕奥-萨伐尔定律毕奥-萨伐尔定律是指，一个导体内某一点处的磁场强度，与通过该点的电流成正比，与点到电流的距离成反比。
模拟电路的设计方法进行模拟电路的设计时，应了解电路的基本原理，根据实际需求选择合适的电路形式、器件和元器件，进行电路的布局与布线，并进行调试和测试。
模拟电路的应用领域模拟电路广泛应用于电子、通信、控制、测量等领域，如音频放大器、电子血压计、显示器等。
模拟电路是电子工程基础课程之一，涉及的知识点较多，本文仅对模拟电路的基本概念、基本元件、基本电路、分析方法、设计方法和应用领域进行了简要，希望读者能够对模拟电路有更全面的了解。
模电知识点总结讲义
模电知识点总结讲义第一部分：基本概念1. 电子元件电子元件是指能处理信息的基本部件，包括电阻、电容、电感、二极管、晶体管等。
- 电阻：用于限制电流或降低电压的元件。
- 电容：用于储存电荷或储存能量的元件。
- 电感：用于储存磁场能量或阻碍电流变化的元件。
- 二极管：用于整流、开关、放大等功能的元件。
- 晶体管：用于放大、开关、稳压等功能的元件。
2. 电路电路是由电子元件连接而成的路径，用于传输电流或信号。
- 直流电路：电流方向不变的电路。
- 交流电路：电流方向时而正时而负的电路。
- 数字电路：用于处理数字信号的电路。
- 模拟电路：用于处理模拟信号的电路。
3. 电路分析电路分析是指根据电路中元件的特性和连接关系，计算电压、电流等参数的过程。
- 基尔霍夫定律：电路中各节点的电流代数和为零。
- 欧姆定律：电流与电压成正比，电阻是电压和电流的比值。
- 诺顿定理：任意线性电路均可用一个等效的电压源和串联电阻来替代。
- 戴维南定理：任意线性电路均可用一个等效的电流源和并联电阻来替代。
4. 信号处理信号是指传输信息的载体，信号处理是对信号进行增强、滤波、调制等操作的过程。
- 放大器：用于增强信号幅度的电路。
- 滤波器：用于去除或增强特定频率的电路。
- 调制器：用于将低频信号调制到高频载波上的电路。
第二部分：放大器1. 放大器类型- 基本放大器：包括共射、共集、共底极等类型。
- 差分放大器：用于抑制共模信号的放大器。
- 电压跟随器：用于输出跟随输入信号的放大器。
2. 放大器设计- 选型：根据放大器的功率、频率、噪声等性能要求选择适当的器件。
- 偏置：通过电阻、电容等元件来设置放大器工作点。
- 反馈：通过串联或并联的电阻、电容等元件来控制放大器的增益、带宽等性能。
3. 放大器应用- 信号放大：用于将传感器输出的微弱信号放大到可测量范围。
- 信号传输：用于增强信号以便传输到远处或驱动加载。
第三部分：滤波器1. 滤波器类型- 低通滤波器：允许低频信号通过，阻断高频信号。
模电笔记知识点总结
模电笔记知识点总结一、模拟信号处理1. 模拟信号与数字信号模拟信号是指信号的数值是连续变化的，可以用连续的数学函数表示。
数字信号是指信号的数值是离散的，需要经过模数转换才能表示成数值输出。
模拟信号处理的目的是将模拟信号转换为数字信号，或者将数字信号转换为模拟信号。
2. 采样与保持采样是指将连续的模拟信号按照一定的时间间隔进行取样，得到一系列的离散数值。
保持是指在采样之后，保持所获得的信号值，直到下一次采样。
3. 模拟信号重构模拟信号重构是指将数字信号重新转换为模拟信号。
通常通过数字到模拟转换器（DAC）来实现。
4. 模拟信号滤波模拟信号滤波是指对模拟信号进行频率特性的调整，滤除不需要的频率成分，以及放大需要的频率成分。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
5. 模拟信号调制模拟信号调制是指将模拟信号转换为相应的调制信号，以便在传输和处理中更容易应用。
常见的模拟信号调制方式包括调幅调制（AM）、调频调制（FM）和调相调制（PM）。
二、放大器设计1. 放大器的基本原理放大器是一种电路，它可以放大输入信号的幅度，并输出相应的放大信号。
放大器的核心原理是利用晶体管或运算放大器等电子器件的非线性特性，实现信号的增益。
放大器的设计目标通常包括增益、带宽、输入/输出阻抗、噪声等方面的考虑。
2. 放大器的分类放大器可以根据其工作方式、频率响应等特性进行分类。
比较常见的放大器包括运算放大器、差分放大器、共模抑制放大器、功率放大器等。
3. 放大器的频率特性放大器的频率特性是指放大器对不同频率信号的响应。
常见的频率特性包括通频带、截止频率、增益带宽积等。
4. 放大器的非线性失真非线性失真是指放大器输出信号与输入信号之间存在非线性关系，导致输出信号不完全等于输入信号。
常见的非线性失真包括谐波失真、交调失真等。
5. 放大器的稳定性放大器的稳定性是指当放大器输出端负载发生变化时，放大器是否能够保持稳定的工作状态。
完整版)模拟电子技术基础-知识点总结
完整版)模拟电子技术基础-知识点总结共发射极、共基极、共集电极。
2.三极管的工作原理---基极输入信号控制发射结电流，从而控制集电极电流，实现信号放大。
3.三极管的放大倍数---共发射极放大倍数最大，共集电极放大倍数最小。
三.三极管的基本放大电路1.共发射极放大电路---具有电压放大和电流放大的作用。
2.共集电极放大电路---具有电压跟随和电流跟随的作用。
3.共基极放大电路---具有电压放大的作用，输入电阻较低。
4.三极管的偏置电路---通过对三极管的基极电压进行偏置，使其工作在放大区，保证放大电路的稳定性。
四.三极管的应用1.放大器---将弱信号放大为较强的信号。
2.开关---控制大电流的通断。
3.振荡器---产生高频信号。
4.稳压电源---利用三极管的负温度系数特性，实现稳定的输出电压。
模拟电子技术复资料总结第一章半导体二极管一.半导体的基础知识1.半导体是介于导体和绝缘体之间的物质，如硅Si、锗Ge。
2.半导体具有光敏、热敏和掺杂特性。
3.本征半导体是纯净的具有单晶体结构的半导体。
4.载流子是带有正、负电荷的可移动的空穴和电子，是半导体中的两种主要载流体。
5.杂质半导体是在本征半导体中掺入微量杂质形成的半导体。
根据掺杂元素的不同，可分为P型半导体和N型半导体。
6.杂质半导体的特性包括载流子的浓度、体电阻和转型等。
7.PN结是由P型半导体和N型半导体组成的结，具有单向导电性和接触电位差等特性。
8.PN结的伏安特性是指在不同电压下，PN结的电流和电压之间的关系。
二.半导体二极管半导体二极管是由PN结组成的单向导电器件。
1.半导体二极管具有单向导电性，即只有在正向电压作用下才能导通，反向电压下截止。
2.半导体二极管的伏安特性与PN结的伏安特性相似，具有正向导通压降和死区电压等特性。
3.分析半导体二极管的方法包括图解分析法和等效电路法等。
三.稳压二极管及其稳压电路稳压二极管是一种特殊的二极管，其正常工作状态是处于PN结的反向击穿区，具有稳压的作用。
模电知识点识点总结
模电知识点识点总结一、电路分析电路分析是模拟电子技术中的基础知识点，它涉及到电路的基本元件、电路定律、戴维南定理、诺顿定理、等效电路、交流电路分析等内容。
在电路分析中，学生需要掌握电路元件的特性和参数，熟练掌握欧姆定律、基尔霍夫电压定律、基尔霍夫电流定律等基本定律，能够准确分析电路中的电压、电流和功率等参数。
二、放大电路放大电路是模拟电子技术中的重要内容之一，它是指通过放大器将输入信号放大的过程。
学生需要掌握放大器的基本分类、放大器的基本参数、放大器的频率特性等知识，理解放大器的工作原理，能够设计各种类型的放大电路。
三、模拟信号处理模拟信号处理是模拟电子技术中的核心内容之一，它涉及到模拟信号的获取、处理、传输和存储等过程。
学生需要掌握模拟信号的采样定理、量化处理、模拟信号滤波等知识，能够设计模拟信号处理系统，提高模拟信号处理的质量和效率。
四、模拟滤波器设计滤波器是模拟电子技术中的重要内容之一，它是指用于对信号进行滤波处理的电路。
学生需要掌握滤波器的分类、滤波器的性能指标、滤波器的设计方法等知识，能够设计各种类型的模拟滤波器，提高信号的质量和准确性。
五、集成电路设计集成电路设计是模拟电子技术中的核心内容之一，它涉及到集成电路的设计原理、工艺流程、器件制造等一系列内容。
学生需要掌握集成电路的基本结构、工作原理、设计方法等知识，能够设计各种类型的集成电路，提高集成电路的性能和可靠性。
总之，模拟电子技术是电子工程中非常重要的一门课程，它涉及到电路分析、放大电路、模拟信号处理、模拟滤波器设计、集成电路设计等方面的知识。
学生在学习模拟电子技术的过程中，需要注重理论与实践相结合，通过实验和项目设计来提高自己的技能水平，从而更好地应用模拟电子技术知识解决实际问题。
模电必考知识点总结
模电必考知识点总结一、基本电路理论1. 电路基本定律欧姆定律、基尔霍夫定律、电路中的功率计算等基本电路定律是模拟电子技术学习的基础，了解和掌握这些定律对于学习模拟电子技术是非常重要的。
2. 电路分析了解如何对电路进行简化、等效电路的转换、戴维南定理和诺依曼定理等电路分析的基本方法。
3. 电路稳定性掌握电路的稳定性分析方法，包括如何对直流放大电路和交流放大电路进行稳定性分析。
4. 传输线理论了解传输线的基本特性，包括传输线的阻抗、反射系数、传输线的匹配等知识。
二、放大电路1. 二极管放大电路了解二极管的基本特性和放大电路的设计原理，包括共射放大电路、共集放大电路和共基放大电路等基本的二极管放大电路。
2. 晶体管放大电路了解晶体管放大电路的基本原理和设计方法，包括共射放大电路、共集放大电路和共基放大电路等基本的晶体管放大电路。
3. 放大电路的频率响应了解放大电路的频率响应特性，包括截止频率、增益带宽积等相关知识。
4. 反馈电路掌握反馈电路的基本原理和分类，了解正反馈和负反馈电路的特点和应用。
三、运算放大电路1. 运算放大器的基本特性了解运算放大器的基本特性，包括输入输出阻抗、放大倍数、共模抑制比等相关知识。
2. 运算放大器的电路应用了解运算放大器在反馈电路、比较电路、滤波电路、振荡电路等方面的应用，掌握运算放大器的基本应用方法。
四、滤波器电路1. RC滤波器和RL滤波器了解RC滤波器和RL滤波器的基本原理、特性和应用，包括一阶和二阶滤波器的设计和性能分析。
2. 增益电路和阻抗转换电路掌握增益电路和阻抗转换电路的设计原理和方法，了解它们在滤波电路中的应用。
3. 模拟滤波器设计了解低通滤波器、高通滤波器、带通滤波器和带阻（陷波）滤波器的设计方法和特性，掌握模拟滤波器的设计技巧。
五、功率放大电路1. BJT功率放大电路了解晶体管功率放大电路的基本原理和设计方法，包括类A、类B、类AB和类C功率放大电路的特点和应用。
模电 知识点总结
模电知识点总结一、基本概念1. 电路元件：模拟电子技术的基本元件包括电阻、电容、电感、二极管、晶体管等。
其中，电阻用于限制电流，电容用于储存电荷，电感用于储存能量，二极管用于整流、开关等，晶体管用于放大、开关等。
2. 信号：在模拟电子技术中，信号是指随时间或空间变化的电压或电流。
常见的信号形式有直流信号、交流信号、脉冲信号等。
3. 放大器：放大器是模拟电子技术中的重要元件，用于放大输入信号的幅度。
常见的放大器有运放放大器、晶体管放大器等。
4. 滤波器：滤波器是用于选择特定频率范围内的信号，常用于滤除噪声、提取特定频率成分等。
5. 调制解调：调制是将基带信号调制到载波上，解调是将载波信号解调还原为基带信号。
调制解调技术是模拟电子技术中的重要应用之一。
二、基本电路1. 电阻电路：电阻是最基本的电路元件之一，常用于限制电流、调节电压和波形、分压等。
常见的电阻电路包括电压分压电路、电流分压电路、电阻网络等。
2. 电容电路：电容是能存储电荷的元件，常用于滤波、积分、微分等。
常见的电容电路包括RC电路、LC电路、多级滤波器等。
3. 电感电路：电感是储存能量的元件，常用于振荡器、磁耦合放大器等。
常见的电感电路包括RLC电路、振荡电路、滤波器等。
4. 滤波器电路：滤波器是用于选择特定频率范围内的信号的电路，常用于滤除杂散信号、提取特定频率成分等。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器、陷波滤波器等。
5. 放大器电路：放大器是用于放大电压、电流信号的电路，常用于信号调理、传感器信号放大、运算放大器电路等。
常见的放大器电路包括运算放大器电路、放大器电路、多级放大器电路等。
6. 混频器电路：混频器是用于将两路信号进行混频得到中频信号的电路，常用于调频收音机、超外差接收机等。
常见的混频器电路包括倍频器电路、调频接收机电路、超外差接收机电路等。
7. 调制解调电路：调制解调电路是用于调制解调信号的电路，常用于调制解调的通信系统、调幅收音机、调频收音机等。
模电基础知识总结
模电基础知识总结导言模拟电子技术（Analog Electronics）是电子学的一个重要分支，包括分析和设计各种电子电路，以便于对在电子系统中表现为连续值的信号进行处理。
模拟电子技术是电子技术的核心内容之一，广泛应用于各种电子系统中。
本文将对模拟电子技术的基础知识进行总结。
电路基础电压、电流与电阻•电压：电荷的偏移量，单位为伏特（V）。
•电流：电荷单位时间通过导体的速度，单位为安培（A）。
•电阻：导体抵抗电流的能力，单位为欧姆（Ω）。
电路定律•欧姆定律: $ V = IR $•基尔霍夫定律:–基尔霍夫电压定律：节点电压之和为零。
–基尔霍夫电流定律：分支电流之和为零。
放大器放大器概述放大器是一种电子电路，用于增加信号的幅度。
放大器可以分为电压放大器、电流放大器和功率放大器等类型。
放大器特性•增益（Gain）：输出信号幅度与输入信号幅度的比值。
•带宽（Bandwidth）：放大器能够放大信号的频率范围。
•输入/输出阻抗：放大器的输入和输出接口的阻抗匹配对信号传输至关重要。
滤波器滤波器概述滤波器是一种能够选择特定频率信号的电路。
常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
滤波器设计•利用电容和电感可以设计无源RC和RL滤波器。
•主动滤波器使用放大器来增强滤波效果。
•数字滤波器基于离散时间信号进行设计。
零件及器件二极管与晶体管•二极管：具有单向导电特性，用于整流和电压调节。
•晶体管：根据不同类型（NPN/PNP），可作为放大器、开关或振荡器使用。
集成电路•集成电路（IC）：将多个电子元器件集合在一起形成的整体，方便应用到复杂的电路中。
结论本文对模拟电子技术领域的基础知识进行了总结，涵盖了电路基础、放大器、滤波器和常见零部件等内容。
这些基础知识是深入理解模拟电子技术的关键，也是进行电路设计和分析的基石。
希望读者通过本文的学习，能够对模拟电子技术有更深入的了解。
以上是本文对模拟电子基础知识的总结，希望对您有所帮助。
模电知识点复习总结
模电知识点复习总结模拟电子技术（模电）是电子工程中的重要基础学科之一，主要研究电路中的电压、电流以及能量的传输和转换。
下面是我对模电知识点的复习总结：一.基础知识1.电路基本定律：欧姆定律、基尔霍夫定律、电压分压定律、电流分流定律、功率定律。
2.信号描述与频域分析：时间域与频域的关系。
傅里叶级数和傅里叶变换的基本概念和应用。
3.理想放大器：增益、输入/输出电阻、输入/输出阻抗的概念和计算方法。
4.放大器基本电路：共射、共集、共基放大器的特点、电路结构和工作原理。
二.放大器设计1.放大器的参数：增益、输入/输出电阻、输入/输出阻抗。
2.放大器的稳定性：稳态稳定性和瞬态稳定性。
3.放大器的频率响应：截止频率、增益带宽积、输入/输出阻抗对频率的影响。
4.放大器的非线性失真：交趾略失真、交调失真、互调失真等。
5.放大电路的优化设计：负反馈、输入/输出阻抗匹配、增益平衡等。
三.运算放大器1.运算放大器的基本性质：增益、输入阻抗、输出阻抗、共模抑制比。
2.电压放大器：非反转放大器、反转放大器、仪表放大器、差分放大器。
3.运算放大器的应用电路：比较器、积分器、微分器、换相器、限幅器等。
4.运算放大器的非线性失真：输入失真、输出失真、交调失真等。
四.双向可调电源1.双向可调电源的基本原理：输入电压、输出电压和控制信号之间的关系。
2.双向可调电源的电路结构：移相电路、比较器、反相放大器、输出级等。
3.双向可调电源的控制方式：串行控制和并行控制。
五.滤波器设计1.常见滤波器类型：低通、高通、带通和带阻滤波器。
2.滤波器的频率响应特性：通频带、截止频率、衰减量。
3.滤波器的传输函数：频率选择特性、阶数选择。
4.滤波器的实现方法：RC、RL、LC和电子管等。
六.可控器件1.二极管：理想二极管模型、二极管的非理想特性、二极管的应用。
2.可控硅：双向可控硅、单向可控硅、可控硅的触发电路和应用。
3.功率晶体管：NPN、PNP型功率晶体管的特性参数、功率放大电路设计。
模电知识总结
模电知识总结第⼀章半导体⼆极管⼀.半导体的基础知识1.半导体---导电能⼒介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流⼦----带有正、负电荷的可移动的空⽳和电⼦统称为载流⼦。
5.杂质半导体----在本征半导体中掺⼊微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺⼊微量的三价元素（多⼦是空⽳，少⼦是电⼦）。
*N型半导体: 在本征半导体中掺⼊微量的五价元素（多⼦是电⼦，少⼦是空⽳）。
6. 杂质半导体的特性*载流⼦的浓度---多⼦浓度决定于杂质浓度，少⼦浓度与温度有关。
*体电阻---通常把杂质半导体⾃⾝的电阻称为体电阻。
*转型---通过改变掺杂浓度，⼀种杂质半导体可以改型为另外⼀种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截⽌。
8. PN结的伏安特性⼆. 半导体⼆极管*单向导电性------正向导通，反向截⽌。
*⼆极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析⽅法------将⼆极管断开，分析⼆极管两端电位的⾼低: 若V阳>V阴( 正偏)，⼆极管导通(短路);若V阳1）图解分析法该式与伏安特性曲线的交点叫静态⼯作点Q。
2) 等效电路法若V阳>V阴( 正偏)，⼆极管导通(短路);若V阳*三种模型微变等效电路法三.稳压⼆极管及其稳压电路*稳压⼆极管的特性---正常⼯作时处在PN结的反向击穿区，所以稳压⼆极管在电路中要反向连接。
第⼆章三极管及其基本放⼤电路⼀. 三极管的结构、类型及特点1.类型---分为NPN和PNP两种。
2.特点---基区很薄，且掺杂浓度最低；发射区掺杂浓度很⾼，与基区接触⾯积较⼩；集电区掺杂浓度较⾼，与基区接触⾯积较⼤。
模电总结（大全5篇）
模电总结（大全5篇）第一篇：模电总结半导体器件半导体中有两种载流子：电子，空穴。
当电子挣脱共价键的束缚成为自由电子后，共价键就留下一个空位，这个空位就称为空穴。
影响半导体导电性的因素：外界热（温度）和光的作用或往纯净的半导体中掺入某些杂质。
本征半导体：完全纯净的、结构完整的半导体晶体。
在绝对0度（T=0K）和没有外界激发时,价电子完全被共价键束缚着，本征半导体中没有可以运动的带电粒子（即载流子），它的导电能力为0，相当于绝缘体。
在常温下，由于热激发，使一些价电子获得足够的能量而脱离共价键的束缚，成为自由电子，同时共价键上留下一个空位，称为空穴。
本征激发的特点：① 两种载流子参与导电，自由电子数（n）=空穴数（p）② 外电场作用下产生电流，电流大小与载流子数目有关③ 导电能力随温度增加显著增加杂质半导体（通过掺杂，提高导电能力）N 型半导体：电子是多数载流子，空穴是少数载流子，但半导体呈中性，也称为（电子半导体）。
（在硅或锗晶体中掺入少量的五价元素，如磷形成）P 型半导体：空穴是多数载流子，电子是少数载流子，但半导体呈中性，也称为（空穴半导体）。
（在硅或锗晶体中掺入少量的三价元素，如硼形成）多子浓度主要取决于杂质浓度，少子浓度与温度有关。
二极管：导通管的压降看做常值（硅0.7V，锗0.2V）或0V（理想二极管）。
特殊二极管——稳压管（工作在反向击穿区）稳压原理：无论输入变化或负载变化，引起的电流变化都加于稳压管上，使输出电压稳定。
双极性晶体管（BJT）集电区：面积较大，基区：较薄，掺杂浓度低，发射区：掺杂浓度较高。
要使三极管能放大电流，必须使发射结正偏，集电结反偏。
双极性晶体管输出特性三个区域的特点: ① 放大区：发射结正偏，集电结反偏。
② 饱和区：发射结正偏，集电结正偏。
③ 截止区: 发射结、集电结均反偏。
双极型三极管是电流控制器件，场效应管是电压控制器件。
场效应管有两种: 结型场效应管JFET；绝缘栅型场效应管MOS ① N沟道增强型② N 沟道耗尽型③ P 沟道增强型④ P 沟道耗尽型耗尽型与增强型的区别在与UGS=0时是否有导电沟道。
模电知识点总结
模电知识点总结第一篇：模电知识点总结第一章绪论1.掌握放大电路的主要性能指标：输入电阻，输出电阻，增益，频率响应，非线性失真2.根据增益，放大电路有那些分类：电压放大，电流放大，互阻放大，互导放大第二章预算放大器1.集成运放适合于放大差模信号2.判断集成运放2个输入端虚短虚断如：在运算电路中，集成运放的反相输入端是否均为虚地。
3.运放组成的运算电路一般均引入负反馈4.当集成运放工作在非线性区时，输出电压不是高电平，就是低电平。
5.根据输入输出表达式判断电路种类同相：两输入端电压大小接近相等，相位相等。
反相：虚地。
第三章二极管及其基本电路1.二极管最主要的特征：单向导电性2.半导体二极管按其结构的不同，分为面接触型和点接触型3.面接触型用于整流。
点接触型用于高频电路和数字电路4.杂质半导体中少数载流子浓度只与温度有关5.掺杂半导体中多数载流子主要来源于掺杂6.在常温下硅二极管的开启电压为0.5伏，锗二极管的开启电压为0.1伏7.硅二极管管压降0.7伏，锗二极管管压降0.2伏8.PN结的电容效应是势垒电容,扩散电容9.PN结加电压时,空间电荷区的变化情况正向电压:外电场将多数载流子推向空间电荷区,使其变窄,削弱内电场,扩散加剧反向电压:外电场使空间电荷区变宽,加强内电场,阻止扩散运动进行10.当PN结处于正向偏置时,扩散电容大.当PN结反向偏置时,势垒电容大11.稳压二极管稳压时,工作在反向击穿区.发光二极管发光时,工作在正向导通区 12.稳压管称为齐纳二极管13.光电二极管是将光信号转换为电信号的器件,它在PN结反向偏置状态下运行,反向电压下进行,反向电流随光照强度的增加而上升14.如何用万用表测量二极管的阴阳极和判断二极管的质量优劣?用万用表的欧姆档测量二极管的电阻,记录下数值,然后交换表笔在测量一次,记录下来.两个结果,应一大一小,读数小的那次,黑表笔接的是阳极,红表笔接的是阴极.这个读数相差越多,二极管的质量越好.当两个读数都趋于无穷大时,二极管断路.当两个读数都趋于零时,二极管短路第四章双极结型三极管及放大电路1.半导体三极管又称双极结型三极管,简称BJT是放大器的核心器件2.采用微变等效电路求放大电路在小信号运用时,动态特性参数3.晶体三极管可以工作在: 放大区,发射结正偏,集电极反偏饱和区,发射结集电极正偏截止区,发射结集电极反偏4.NPN,PNP,硅锗管的判断5.工作在放大区的三极管，若当Ib以12μA增大到22μA时，Ic 从1mA变为2mA，β约为1006.直流偏置电路的作用是给放大电路设置一个合适的静态工作点，若工作点选的太高——饱和失真。
(完整版)模电知识总结
第一部分半导体的基本知识二极管、三极管的结构、特性及主要参数；掌握饱和、放大、截止的基本概念和条件。
1、导体导电和本征半导体导电的区别：导体导电只有一种载流子：自由电子导电半导体导电有两种载流子：自由电子和空穴均参与导电自由电子和空穴成对出现，数目相等，所带电荷极性不同，故运动方向相反。
2、本征半导体的导电性很差，但与环境温度密切相关。
3、杂质半导体（1）N型半导体——掺入五价元素（2）P型半导体——掺入三价元素4、PN结——P型半导体和N型半导体的交界面在交界面处两种载流子的浓度差很大；空间电荷区又称为耗尽层反向电压超过一定值时，就会反向击穿，称之为反向击穿电压5、PN结的单向导电性——外加电压正向偏置反向偏置6、二极管的结构、特性及主要参数（1）P区引出的电极——阳极；N区引出的电极——阴极温度升高时，二极管的正向特性曲线将左移，反向特性曲线下移。
二极管的特性对温度很敏感。
其中，Is为反向电流，Uon为开启电压，硅的开启电压——0.5V，导通电压为0.6~0.8V，反向饱和电流<0.1μA，锗的开启电压——0.1V，导通电压为0.1~0.3V，反向饱和电流几十μA。
（2）主要参数1）最大整流电流I：最大正向平均电流2）最高反向工作电流U：允许外加的最大反向电流，通常为击穿电压U的一半3）反向电流I：二极管未击穿时的反向电流，其值越小，二极管的单向导电性越好，对温度越敏感4）最高工作频率f：二极管工作的上限频率，超过此值二极管不能很好的体现单向导电性7、稳压二极管在反向击穿时在一定的电流范围内（或在一定的功率耗损范围内），端电压几乎不变，表现出稳压特性，广泛应用于稳压电源和限幅电路中。
（1）稳压管的伏安特性（2）主要参数1）稳定电压U：规定电流下稳压管的反向击穿电压2）稳定电流I：稳压管工作在稳定状态时的参考电流。
电流低于此值时稳压效果变坏，甚至根本不稳压，只要不超过稳压管的额定功率，电流越大稳压效果越好。
模电常见知识点总结
模电常见知识点总结一、基本概念1. 电压、电流、功率：电压是电势差，单位是伏特；电流是电荷在单位时间内通过导体的数量，单位是安培；功率是单位时间内能量的转化率，单位是瓦特。
2. 电路元件：电路元件主要包括电阻、电容和电感。
电阻是电流对电压的阻碍作用，单位是欧姆；电容是储存电荷的能力，单位是法拉；电感是存储磁场能量的元件，单位是亨利。
3. 信号处理：模拟信号是连续的信号，可以采用模拟电子技术进行处理。
模拟信号的处理包括滤波、放大、混频等操作。
4. 放大器：放大器是一种能够增加信号幅度的电路，通常包括运放放大器、功率放大器等类型。
5. 混频器：混频器是一种能够将两个不同频率的信号进行混合的电路，主要用于调频、调相和倍频等应用。
6. 滤波器：滤波器可以根据频率特性对输入信号进行滤波，主要包括低通滤波器、带通滤波器和高通滤波器等。
7. 稳压器：稳压器是一种能够在负载变化时保持输出电压稳定的电路，主要包括线性稳压器和开关稳压器。
8. 模拟信号的采样与保持、量化与编码：在数字信号处理中，要将模拟信号转换为数字信号，需要进行模拟信号的采样与保持、量化与编码等操作。
二、基本电路分析方法1. 基尔霍夫定律：基尔霍夫定律是电路分析中的重要方法之一，包括基尔霍夫电流定律和基尔霍夫电压定律。
2. 节点分析法和支路分析法：节点分析法和支路分析法是电路分析中常用的两种方法，用于求解电路中的电压和电流。
3. 物理尺解法：物理尺解法是一种将电路问题转化为几何问题进行求解的方法，通常用于分析长线搭接、三角形回路等特殊电路。
4. 电压源法和电流源法：电压源法和电流源法是一种简化复杂电路的方法，适用于求解电路中的等效电阻和电流分布。
5. 理想变压器：理想变压器是一个重要的电路模型，可以通过它来求解电路中的电压和电流。
6. 交流电路分析：交流电路分析是模拟电子技术中的重要内容，包括交流电路中的阻抗、功率、相位等内容。
7. 电路的频率响应：电路的频率响应是指电路对不同频率信号的响应情况，可以通过传递函数或频率特性曲线来描述。
模电基本知识点总结
模电基本知识点总结一、基本电子元件在模拟电子技术中，常用的基本电子元件包括电阻、电容、电感和二极管、晶体管等。
下面我们来介绍一下这些基本电子元件的特性和应用。
1. 电阻电阻是用来限制电流的一种电子元件，它的电阻值用欧姆（Ω）来表示。
电阻的大小取决于材料的电阻率和尺寸。
在实际电路中，电阻通常用来分压、限流、接地等。
电阻的连接方式有串联和并联两种。
2. 电容电容是用来存储电荷的一种电子元件，它的容量用法拉得（F）来表示。
电容的存储能力取决于材料的介电常数和结构。
在实际电路中，电容通常用来滤波、隔直、储能等。
电容的连接方式有串联和并联两种。
3. 电感电感是用来储存能量的一种电子元件，它的电感值用亨利（H）来表示。
电感的大小取决于线圈的匝数和磁芯的材料。
在实际电路中，电感通常用来滤波、隔交、振荡等。
电感的连接方式有串联和并联两种。
4. 二极管二极管是一种非线性元件，它的特性是只允许电流单向通过。
二极管的主要作用是整流、限流、反向保护等。
常见的二极管有硅二极管、锗二极管、肖特基二极管等。
5. 晶体管晶体管是一种半导体器件，它主要有三个端子：发射极、基极和集电极。
晶体管有两种类型：NPN型和PNP型。
晶体管可以作为信号放大、开关、振荡等。
常见的晶体管有通用型晶体管、场效应晶体管、双极型晶体管等。
二、放大器放大器是模拟电子电路中起放大作用的重要器件，其作用是放大输入信号的幅度，以便驱动负载。
根据放大器的工作方式和放大电路的结构，放大器大致可以分为三类：电压放大器、电流放大器和功率放大器。
1. 电压放大器电压放大器是将输入信号的电压放大到较大的幅度，以便驱动负载。
常见的电压放大器有共射放大器、共集放大器、共源放大器等。
这些电压放大器基本上由晶体管、耦合电容、电阻等元件组成。
2. 电流放大器电流放大器是将输入信号的电流放大到较大的幅度，以便驱动负载。
常见的电流放大器有共基放大器、共漏放大器、共栅放大器等。
这些电流放大器基本上由晶体管、耦合电容、电阻等元件组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分半导体的基本知识二极管、三极管的结构、特性及主要参数；掌握饱和、放大、截止的基本概念和条件。
1、导体导电和本征半导体导电的区别：导体导电只有一种载流子：自由电子导电半导体导电有两种载流子：自由电子和空穴均参与导电自由电子和空穴成对出现，数目相等，所带电荷极性不同，故运动方向相反。
2、本征半导体的导电性很差，但与环境温度密切相关。
3、杂质半导体(1) N型半导体一一掺入五价元素(2) P型半导体一一掺入三价元素4、PN 结——P 型半导体和N 型半导体的交界面5、PN结的单向导电性——外加电压輕qo0£) 00GO e©；①乜QQ05 ① <5 ffi ®<9 0©① QO ® GT® G)耗尽层'F 阿—H NS 禺〕16 P+蜡如正向电压时导逓在交界面处两种载流子的浓度差很大；空间电荷区又称为耗尽层反向电压超过一定值时，就会反向击穿，称之为反向击穿电压正向偏置反向偏置6、二极管的结构、特性及主要参数(1) P区引出的电极一一阳极；N区引出的电极一一阴极温度升高时，二极管的正向特性曲线将左移，反向特性曲线下移。
二极管的特性对温度很敏感。
其中，Is为反向电流，Uon为开启电压，硅的开启电压一一0.5V，导通电压为0.6~0.8V，反向饱和电流＜0.1叭，锗的开启电压一一0.1V，导通电压为0.1~0.3V，反向饱和电流几十[A。
(2 )主要参数1)最大整流电流I :最大正向平均电流2)最高反向工作电流U :允许外加的最大反向电流，通常为击穿电压U的一半3)反向电流I:二极管未击穿时的反向电流，其值越小，二极管的单向导电性越好，对温度越敏感4)最高工作频率f :二极管工作的上限频率，超过此值二极管不能很好的体现单向导电性7、稳压二极管在反向击穿时在一定的电流范围内(或在一定的功率耗损范围内) ，端电压几乎不变，表现出稳压特性，广泛应用于稳压电源和限幅电路中。
(1) 稳压管的伏安特性W(b|用L2.1U意压诊的伏安埒性和裁效电路M试疋特性Cb｝时号恳竽故审.歸(2 )主要参数1 )稳定电压U :规定电流下稳压管的反向击穿电压2) 稳定电流I :稳压管工作在稳定状态时的参考电流。
电流低于此值时稳压效果变坏，甚至根本不稳压，只要不超过稳压管的额定功率，电流越大稳压效果越好。
【附加】限流电阻：由于稳压管的反向电流小于I 时不稳定，大于最大稳定电流时会因超过额定功率而烧坏，故要串联一个限流电阻保证稳压管正常工作。
3) 额定功率P ：等于稳定电压 U 与最大稳定电流I 的乘积。
超过此值时稳压管会因为结温度过咼而损坏。
动态电阻 温度系数U<4V r ：在稳压区，端电压变化量与电流变化量之比。
压的变化越小，稳压特性越好。
a ：表示电流不变时，温度每变化 时，a 为负值，即温度 U>7V 时，a r 越小，说明电流变化时稳定电4<U<7V 时，a 很小，近似7、双极型晶体管一一晶体三极管一一半导体三极管 ——1C 稳压值的变化量，即——K 升高区很薄且杂质浓度很低，发射区- 为正值，即温度升高层的急'定区杂值上升；高，集电区 为1下层性能稳定。
面积很大—上述三 个....... . 晶体管的 U/^ T o 主要以NPN 型硅管为例讲解放大作用、特性 曲线和主要参数 放大是对模拟信号最基本的处理。
晶体管是 放大电路的核心元件，它能控制能量的转换，将 输入的任何微小变化不失真地放大输出， 放大的 对象是变化量。
le ：发射区杂质浓度咼，基区杂质浓度低， 大量自由电子越过发射结到达基区。
lb :基区很薄，杂质浓度低lc :集电结外加反向电压且结面积较大，基 区的非平衡少子越过集电结到达集电区，形 成漂移电流。
可见，在Vcc 的作用下，漂移 运动形成集电极电流lc 。
I «结构、 紧密相关。
(2)特性曲线馬13.4 晶綽笛內那载瀝予运动丐外菲电岚3）主要参数1）直流参数①共射直流电流系数3②共基直流电流放大系数a③极间反向电流——硅管的温度稳定性比锗管的好发射极开路时集电结的反向饱和电流——Icbo 基极开路时集电极与发射极间的穿透电流——Iceo2）交流参数①共射交流电流系数3②共基交流电流放大系数a③特征频率fT ——使3 下降到1 的信号频率称为特征频率3）极限参数——为使晶体管安全工作对它的电压、电流和功率耗损的限制①最大集电极耗散功率P――是一个确定的值决定于晶体管的温升。
P=iu= 常数②最大集电极电流I使3 明显减小的i 即为I③极间反向击穿电压第二部分基本放大电路及多级放大电路晶体管放大电路的组成和工作原理。
掌握图解分析法和等效模型分析法。
掌握放大电路的三种组态及性能特点。
电路的三种耦合方式及特点，动态和静态的分析方法。
1、放大的概念放大的前提是不失真，即只有在不失真的情况下放大才有意义。
晶体管和场效应管是放大电路的核心元件。
任何稳态信号都可以分解为若干频率正弦信号的叠加，所以放大电路以正弦波为测试信号。
2、基本共射放大电路的工作原理（1）设置静态工作点的必要性1）静态工作点一一I 、I 、U2）原因不设置静态工作点会使输出电压严重失真，输出电压也毫无变化。
Q点不仅会影响电路是否会产生是真，还会影响着放大电路几乎所有的动态系数。
（2）工作原理及波形分析所以选择合适的静态工作点才不会使输出波形产生非线性失真。
基本共射放大电路的电压放大作用是利用晶体管的电流放大作用，并依靠Rc 将电流的变化转化成电压的变化来实现。
3、放大电路的组成原则（1）组成原则1）必须根据所用放大管的类型提供直流电源，以便设置合适的静态工作点并做为输出的能源。
2）电阻取值适当，与电源配合，使放大管有合适的静态工作电流。
3）输入信号必须能够作用于放大管的输入回路。
4）当负载接入时，必须保证放大管输出回路的动态电流能够作用于负载，从而使负载获得比输入信号大得多的信号电流或信号电压。
（2）常见的两种共射放大电路1）直接耦合共射放大电路电路中信号源与放大电路，放大电路与负载电阻均直接相连，故称其为“直接耦合” 。
2）阻容耦合共射放大电路由于C1 用于连接信号源与放大电路，电容C2 用于连接放大电路与负载，在电子电路中起连接作用的电容就称为耦合阻容。
4、放大电路的分析方法——求静态工作点和各项动态参数（1）直流通路与交流通路直流通路——研究静态工作点：电容视为开路；电感线圈视为短路；信号源视为短路，但要保留其内阻。
交流通路——研究动态参数：容量大的电容（如耦合电容）视为短路；无内阻的直流电源（如+Vcc ）视为短路。
（2）图解法——多分析Q 点位置、最大不失真电压和失真情况3）等效电路法1）晶体管的直流模型及静态工作点的估算法直流模型2）晶体管共射h参数等效模型一一只能用于放大电路动态小信号参数的分析共射h参数等效模型（4）静态工作点稳定的必要性1）影响Q点不稳定的因素中温度对晶体管参数的影响最大。
2）稳定静态工作点的措施一一利用负反馈或温度补偿5、晶体管单管放大电路的三种基本接法及性能特点接法的判断：输入电压和输出电压的公共端6、多级放大电路的耦合方式、特点，动态和静态分析方法（1）三种：直接耦合、阻容耦合、变压耦合1）直接耦合前一级的输出端直接连接到后一级的输入端。
直接耦合多级放大电路常采用的是NPN和PNP型管混合使用的方法，在图（d）中，为使T2 工作在放大区，T2 管的集电极电位应该低于T1 管的集电极电位。
优点：具有良好的低频特性，可以放大变化缓慢的信号；没有大容量的电容，便于集成。
缺点：静态工作点相互影响，带来一定困难；有零点漂移现象。
【附加】零点漂移：输入电压为零时而输出电压不为零且有缓慢变化。
，温度是主要原因，故又称其为温度漂移。
2）阻容耦合前一级的输出端通过电容连接到后一级的输入端T1 :共射T2:共集优点：各级静态工作点相互独立；适合于信号频率较高的电路。
缺点：低频性能差，不能放大变化缓慢的信号，不易于集成。
3)变压器耦合将前一级的输出端通过变压器接入到后一级的输入端或负载电阻上。
优点：各级静态工作点相互独立，可实现阻抗变换。
缺点：低频性能差，不能放大变化缓慢的信号，不易于集成。
(2)多级放大电路的动态分析上式即为多级放大电路的电压放大倍数输入电阻为第一级的输入电阻：Ri=Ri1 输出电阻为最后一级的输出电阻：Ro=Ron【注意】当共集放大电路做为第一级时，它的输入电阻与其负载，即第二级的输入电阻有关；当共集放大电路作为最后一级时，它的输出电阻与其信号源内阻，即倒数第二级的输出电阻有关。
当多级放大电路的输出波形产生失真时，首先确定是哪一级失真，再判断是饱和失真还是截止失真。
第三部分反馈和反馈放大电路反馈的基本概念：正、负反馈；电压、电流、串联、并联负反馈；掌握反馈类型和极性判断，引入负反馈对放大性能的影响。
估算深度负反馈电路的输出、输入间的关系。
第四部分运算电路比例、加减、微积分线性运算电路。
应熟练掌握其工作原理和输出、输入间的关系的分析。
一般了解对数、指数运算电路的工作原理及一阶、二阶有源滤波器的电路组成、频率特性。
1、理想运放的两个工作区其工作区域只有两个：线性区和非线性区下面介绍的各电路中，集成运放均工作在线性区。
（1）理想运放的性能指标1）开环差模增益（放大倍数）Aod=g;2）差模输入电阻Rid= g;3）输出电阻Ro=0;4）共模抑制比K CMR=g;5）上限截止频率f H=g;6 )失调电压U OI、失调电流l oi和它们的温漂d3i/dT( C )、dl oi/dT( C )均为零，且无任何内部噪声。
( 2)理想运放在线性工作区1)特点：①虚短路：两个输入端电位无穷接近但又不是真正短路。
;Aod=g; uO为有限值可得到②虚断路：两个输入端的电流趋于零但又不是真正断路因为净输入电压为零，又因为理想运放的输入电阻为无穷大，所以两个输入端的输入电流也均为零，即2）集成运放工作在线性区的电路特征对理想运放，由于Aod=g，因而若输入端之间加无穷小电压，则输出电压将超出其线性范围，因而电路中引入了负反馈，才得以保证了集成运放工作在线性区，集成运放工作在线性区的特征就是电路引入了负反馈——可以用是否引入了负反馈来判断电路是否工作在线性区。
（3）理想运放的非线性工作区对理想运放，由于差模增益无穷大， 只要同相输入端和反相输入端之间 有无穷小的差值电压，输出电压就 将达到正的最大值或负的最大值， 即uo 与输入电压（up-uN ）不再是 线性关系，其电压传输特性如图 有两个特点：1）输出电压只有两种可能：U OM 或-U OM 。
