电力工程课件 电力系统继电保护(二次系统)
电力系统继电保护-(第2版)第二章-电流保护PPT课件全文编辑修改
等值阻抗最大,以致发生故障时,通过保护装置的短路电流为 最小的运行方式。
➢最大短路电流:在最大运行方式下三相短路时通过保护装置
的电流为最大,称为最大短路电流。
Ik.m axZ E Z s.m iE nZ k 1Z s.m in E Z 1 L k 1短路类型系数
流来整定。
动作电流:
I =K II
II
set.2 rel
Iset.1
K r I e I l 1 .1 ~ 1 .2 ( 非 周 期 分 量 已 衰 减 )
为保证选择性,动作时限要高于下一线路电流速断保护的动 作时限一个时限级差△t (Δt一般取0.5s)
动作时间: t2II t1 tt
(1) 前一级保护动作的负偏差(即保护可能提前动作) ; (2) 后一级保护动作的正偏差(即保护可能延后动作) ; (3) 保护装置的惯性误差(即断路器跳闸时间:从接通跳闸回 路到触头间电弧熄灭的时间) ; (4) 再加一个时间裕度。
Lmin
1( Z1
3 E
2
II set
Zs.max)
(保证选择性和可靠性,牺牲一定的灵敏性,获得速动性)
三、保护实现原理图
电流速断保护的主要优点是动作迅速、简单可靠。 缺点是不能保护线路的全长,且保护范围受系统运行方式和 线路结构的影响。当系统运行方式变化很大或被保护线路很 短时,甚至没有保护范围。
对于单侧电源网络的相间短路保护主要采用三段式电流 保护,即第一段为无时限电流速断保护,第二段为限时电 流速断保护,第三段为定时限过电流保护。其中第一段、 第二段共同构成线路的主保护,第三段作为后备保护
电流互感器和电流继电器是实现电流保护的基本元件。

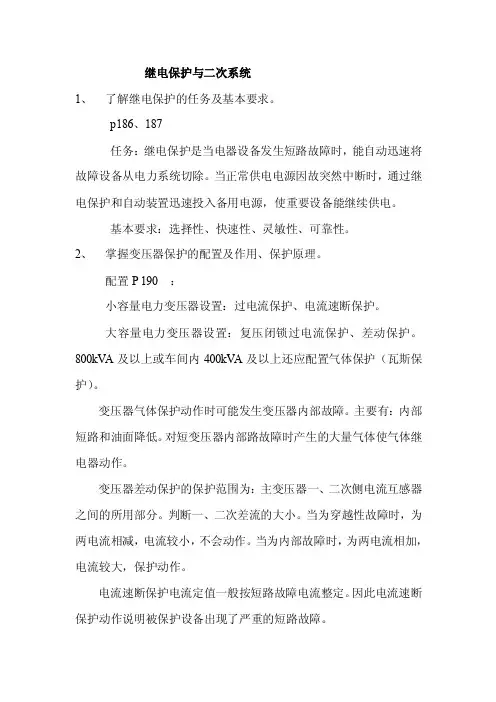

继电保护与二次系统
继电保护与二次系统1、了解继电保护的任务及基本要求。
p186、187任务:继电保护是当电器设备发生短路故障时,能自动迅速将故障设备从电力系统切除。
当正常供电电源因故突然中断时,通过继电保护和自动装置迅速投入备用电源,使重要设备能继续供电。
基本要求:选择性、快速性、灵敏性、可靠性。
2、掌握变压器保护的配置及作用、保护原理。
配置P 190 :小容量电力变压器设置:过电流保护、电流速断保护。
大容量电力变压器设置:复压闭锁过电流保护、差动保护。
800kVA及以上或车间内400kVA及以上还应配置气体保护(瓦斯保护)。
变压器气体保护动作时可能发生变压器内部故障。
主要有:内部短路和油面降低。
对短变压器内部路故障时产生的大量气体使气体继电器动作。
变压器差动保护的保护范围为:主变压器一、二次侧电流互感器之间的所用部分。
判断一、二次差流的大小。
当为穿越性故障时,为两电流相减,电流较小,不会动作。
当为内部故障时,为两电流相加,电流较大,保护动作。
电流速断保护电流定值一般按短路故障电流整定。
因此电流速断保护动作说明被保护设备出现了严重的短路故障。
过电流保护电流定值一般按被保护设备的最大负荷电流整定。
因此过电流保护动作说明可能出现了主变过载、下一级线路或设备故障、变压器低压侧故障、电流速断保护或差动保护拒动等情况。
3、掌握电力线路保护的配置及作用、保护原理。
P202-203配置:过电流保护及电流速断保护。
35kV及以上线路还可设低电压保护。
若有小电源,则可配方向元件。
电流速断保护电流定值一般按躲本线末端三相最大短路电流整定。
因此电流速断保护动作说明被保护线路出现了严重的短路故障。
过电流保护电流定值一般按线路的最大负荷电流整定。
因此过电流保护动作说明可能出现了线路过载、下一级线路或设备故障、线路末端故障、电流速断保护拒动等情况。
过电流保护有定时限和反时限两种。
接线方式有:三相完全星型接线、两相不完全星型接线(两相两继电器、两相三继电器)、两相差接线。

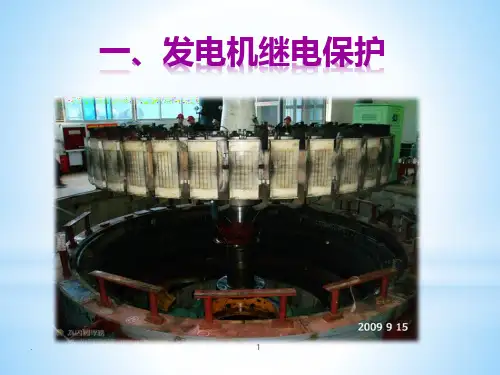

继电保护和二次识图PPT课件
电机纵差保护的后备保护,保护范围比纵差
保护范围大,从发电机中性点到发电机出口
断路器。
.
10
➢发电机过电压保护
1、工作原理
过电压保护用于保护发电机定子电压,防止水轮发电机突甩负荷时机组转速 上升或励磁装置故障或系统振荡时引起的过电压,且输入电压为发电机机端TV 二次相间电压,动作后经延时切除发电机,其动作电压值分两个,发信号整定 值和分闸整定值。
.
29
✓(三)电流保护Ⅲ段(定时限过电流)
1.采用电流第Ⅲ段的原因: Ⅰ段电流速断保护可无时限
地切除故障线路,但它不能保护线路的全长(只能15%-
50%)。 Ⅱ段限时电流速断保护虽然可以较小的时限切除
线路全长上任一点的故障,但它不能作相邻线路故障的后
备,即不能保护相邻线路的全长。 因此,引入定时限过电流保护,又称为Ⅲ段电流保护。 2.保护范围:它不仅能路Ⅰ段、Ⅱ段主保护的近后 备以及相邻下一线路保护的远后备。
.
33
二次图纸识图
一、二次回路符号
(一)二次回路常见图形符号 二次回路中的电气设备,一般用反映该设备特征或含义的图形表示,称为 图形符号。我国参照国际电工委员会发布的图形符号标准,制订出国家标 准《电气图用图形符号》(GB4728)。表1-1 列出其中的一些图形符号:
.
34
.
35
➢ 图形符号的布置位置
.
20
1-瓦斯继电器;
5-导油管
5
2-油枕; 瓦斯保护的主要元件是瓦斯继电
器(又称气体继电器),它安装在
2
油箱和油枕之间的连接管道上。
4 4-阀门;
3 3-钢垫块;
瓦斯继电器安装图
电力工程课件电力系统继电保护(二次系统)
通过通信协议实现继电保护 系统的互联互通,提高系统 的集成度和效率。
利用人工智能技术来分析和 处理大量数据,提高保护系 统的智能化程度。
总结和重点
继电保护是电力系统中不可或缺的重要组成部分,它保护着电力设备和电力系统的正常运行。我们应该关注继电保 护的基本原理、分类、常见装置、应用场景以及发展趋势。
1 主保护
2 备用保护
主要用于主要设备的故障检测和切除故障,如主 变压器保护、发电机保护等。
在主保护失效时起作用的保护装置,用于保证系 统的可靠性和连续性运行。
3 过电压保护
4 过流保护
用于保护设备免受过高电压的损害,如雷电冲击、 电网电压异常等。
用于保护设备免受过载电流的损害,如短路、过 负荷等情况。
继电保护广泛应用于电力系统的各个环节,包括输电线路保护、变电站保护、发电机保护和配电网保护。保护装置 可以及时检测故障并切除故障,保障系统的安全和稳定运行。
1
输电线路保护
保护大规模输电线路,提高电网的可靠性。
变电站保护
2
保护变电站设备,如变压器、断路器等。
3
发电机保护
保护发电机装置,保证发电机的安全运行。
常见的继电保护装置
继电保护装置根据不同的保护要求和保护对象,采用不同的技术原理和装置设计。常见的继电保护装置包括电流 继电器、电压继电器、差动继电器、距离继电器和数字继电器。
电流继电器
根据电流信号来进行保护动作,常用于过流保护。
电压继电器
根据电压信号进行保护,常用于过电压保护和欠压保 护。
继电保护的应用场景
距离保护
通过测量故障点到保护装置的距离来定位故障位置, 从而实现保护。
电压比较法
第二章 电力二次系统概述
当kl点发生故障时,应该由保护1和保护2动作使断路器IQF和2QF跳闸,切除故障线路L1,保证系统其他部分继续运行;k2点发生故障时,应该由保护4动作使断路器4QF跳闸切除故障线路L4,保证系统其他部分继续运行。
这种按照电力系统安全性要求,故障发生后首先动作的继电保护是主保护。
故障元件的主保护正确动作的结果,将故障范围限制在最小,甚至可以保证所有母线都不停电(例如上述kl 点故障的情况),这是选择性的第一个含义。
如果线路L4在k2点故障时,其主保护拒动,则应由线路L4的另一套具有后备作用的保护动作,使断路器4QF跳闸切除故障,这就是近后备保护}如果线路L4的主保护和近后备保护都拒动或断路器4QF 拒动,则应由上一级线路L3的后备保护动作,使断路器3QF跳闸切除故障,实现保护3对线路L4的远后备保护作用。
这种当故障时主保护拒动或断路器拒动,由后备保护动作切除故障,也是具有选择性的,即选择性的第二个含义。
综上所述继电保护根据所承担的任务分为主保护和后备保护。
电力系统故障时,主保护按照电力系统的安全性要求·以最短的时限和最小的停电范围动作切除故障,保证电力系统和设备的安全;后备保护一般动作延时较长,是当主保护拒动或断路器拒动时,以大于主保护的动作时限动作切除故障。
近后备保护是在主保护拒动时。
由本设保护装置的动作参数计算值短路时故障参数的最小保护范围未发生金属性senK(2-1)例如反应故障时电流增大动作的过电流保护,要使保护动作,流过保护的短路电流必须大于保护的动作电流,即灵敏系数必须大于1。
对于反应故障参数降低而动作的欠量保护装置,如电动机的欠压保护灵敏系数计算式为(2-2)例如反应故障时电压降低动作的低电压保护,要使保护动作,保护安装处的母线残压必须小于保护的动作电压,同样灵敏系数必须大于1。
式(2-1)和式(2-2)中,故障参数计算值根据保护类型和保护范围,采用最不利于保护动作的系统运行方式、短路类型和短路点,计算实际可能的最小灵敏度,故式(2-1)用故障参数的最小计算值,式(2-2)用故障参数的最大计算值。
第6章_二次系统
6.1概述
6.1.2展开接线图 将二次设备的部件(如线圈和触点)展开后,按操作电源分别画出回路,
如交流电压回路、直流控制回路、直流信号回路等。图6.2(a)为一次 系统示意图,(b)、(c)、(d)分别是保护回路的交流、直流、信号 回路展示图。
6.1概述
6.1.3安装接线图 安装接线图是控制屏制作厂生产、加工和现场安装施工所用图,也是
用户设备检修、试验等主要参考图,是根据展开接线图绘制的。包括 平面布置图、屏后接线图和端子排图。在施工、维护等工程应用上普 遍采用展开接线图和安装接线图。
6.2控制与信号系统
断路器的控制分为两类: 就地控制:一般用于不太重要的回路中的断
路器。 距离控制:可以通过相应的仪表及信号监视
其执行,可靠性高,用途广。
6.3绝缘监察
6.3.2测量电桥 用电压表PV代替KVI,电
阻R为可调电位器,SM为 切换开关。正常运行时, SM断开,调节R,使电桥 平衡。
当有一条直流母线绝缘 下降或破坏时,信号电 桥KVI发出信号,运行人 员根据PV的读数可判断 故障母线的极性,
6.3绝缘监察
在正极母线发生故障时,
把SM投在位置1,相反SM 投在位置2,调节R,使电 桥重新平衡,读出x值,在 将SM反向投入,读出PV刻
的传动机构,设置在短路器操作箱内,有手 动式、电磁式、弹簧储能式、液压式、气压 式和电动机式等。 操作机构由合闸机构、分闸机构和维持机构 三部分组成。
6.2控制与信号系统
6.2.3 断路器控制回路 断路器控制回路的基本要求: 1. 完成手动操作跳、合闸和自动跳、合闸; 2. 有防跳回路; 3. 有位置信号; 4. 有监视信号; 5. 简单可靠。
6.2控制与信号系统
第二章 电力二次系统概述
当kl点发生故障时,应该由保护1和保护2动作使断路器IQF和2QF跳闸,切除故障线路L1,保证系统其他部分继续运行;k2点发生故障时,应该由保护4动作使断路器4QF跳闸切除故障线路L4,保证系统其他部分继续运行。
这种按照电力系统安全性要求,故障发生后首先动作的继电保护是主保护。
故障元件的主保护正确动作的结果,将故障范围限制在最小,甚至可以保证所有母线都不停电(例如上述kl 点故障的情况),这是选择性的第一个含义。
如果线路L4在k2点故障时,其主保护拒动,则应由线路L4的另一套具有后备作用的保护动作,使断路器4QF跳闸切除故障,这就是近后备保护}如果线路L4的主保护和近后备保护都拒动或断路器4QF 拒动,则应由上一级线路L3的后备保护动作,使断路器3QF跳闸切除故障,实现保护3对线路L4的远后备保护作用。
这种当故障时主保护拒动或断路器拒动,由后备保护动作切除故障,也是具有选择性的,即选择性的第二个含义。
综上所述继电保护根据所承担的任务分为主保护和后备保护。
电力系统故障时,主保护按照电力系统的安全性要求·以最短的时限和最小的停电范围动作切除故障,保证电力系统和设备的安全;后备保护一般动作延时较长,是当主保护拒动或断路器拒动时,以大于主保护的动作时限动作切除故障。
近后备保护是在主保护拒动时。
由本设保护装置的动作参数计算值短路时故障参数的最小保护范围未发生金属性senK(2-1)例如反应故障时电流增大动作的过电流保护,要使保护动作,流过保护的短路电流必须大于保护的动作电流,即灵敏系数必须大于1。
对于反应故障参数降低而动作的欠量保护装置,如电动机的欠压保护灵敏系数计算式为(2-2)例如反应故障时电压降低动作的低电压保护,要使保护动作,保护安装处的母线残压必须小于保护的动作电压,同样灵敏系数必须大于1。
式(2-1)和式(2-2)中,故障参数计算值根据保护类型和保护范围,采用最不利于保护动作的系统运行方式、短路类型和短路点,计算实际可能的最小灵敏度,故式(2-1)用故障参数的最小计算值,式(2-2)用故障参数的最大计算值。
继电保护简介(二次设备讲解) ppt课件
• 自动、迅速、有选择性地将故障元件从电力系统 中切除,使故障元件免于继续遭到破坏,保证其 它无故障部分迅速恢复正常运行。
• 反应电气元件的不正常运行状态,而动作于发出 信号、减负荷或跳闸。
ppt课件
3
二、继电保护的基本原理
➢ 找差别——区分系统正常运行状态与故障或不正常运行状态,
即特征
① 电流增大:在故障点与电源间直接联系的电气设备上的电流会增大——过电流保护
1. 配置两套独立的、主后一体的、能反应500kV变压器各种故 障及异常状态的微机型电气量保护和一套非电气量保护。
2. 两套微机型变压器保护的直流电源、电流回路、电压回路、 开入量、跳闸回路等应相互独立,彼此没有电气联系,且每 套变压器保护分别作用于500kV断路器和220kV断路器的一组 跳闸线圈。
继电保护简介
ppt课件
1
一、 电力系统继电保护概况
ppt课件
2
一、电力系统继电保护作用
➢ 电力系统运行中,可能发生各种故障和不正常运 行状态,都可能引发事故
➢ 继电保护装置
• 能反应电力系统中电气元件发生故障或不正常运 行状态,并动作于断路器跳闸或发出信号的一种 自动装置。
➢ 继电保护装置的基本任务
➢ 35kV侧后备保护
1. 每套电气量保护应配置一段过流速断和一段复合电压闭锁过流 保护,宜采用套管CT。过流速断经较短时限跳开35kV侧开关; 复压过流保护第一时限跳开本侧断路器,第二时限跳开变压器 各侧断路器。
2. 过负荷保护。每套电气量保护应一段定时限对称过负荷保护,
动作于信号。
ppt课件
19
——电流差动保护
⑥ 出现I2 、I0
——序分量保护
另非电气量:瓦斯保护、过热保护等。
电力工程-电力系统继电保护(二次系统)PPT课件
2021/3/8
26
各种继电器的表示符号和图形符号
2021/3/8
27
6.3 线路的电流保护
2021/3/8
28
一、保护装置的接线方式
接线系数:在继电保护回路中,流入继电器中的 电流IK与对应电流互感器的二次电流I2的比值,称 为接线系数,即
Kw
IK I2
2021/3/8
29
电流互感器与电流继电器之间的接线方式 ➢ 三相三继电器式完全星形接线 ➢ 两相两继电器式不完全星形接线 ➢ 两相三继电器式不完全星形接线 ➢ 两相一继电器电流差式接线
2021/3/8
12
继电保护装置的组成 继电保护装置是由若干个继电器组成的,如图所示,当线
路上发生短路时,起动用的电流继电器KA瞬时动作,使时间 继电器KT起动,KT经整定的一定时限后,接通信号继电器 KS和中间继电器KM,KM触头接通断路器QF的跳闸回路,使 断路器QF跳闸。
2021/3/8
13
三、静态继电器
✓静态继电器是指用模拟电子电路及部分数字电路构成的 电子型继电器,分为晶体管型和集成电路型继电器两类。
✓静态继电器的“静态”是相对于电磁型继电器的“触点” 动作而言的,它的信息传递是通过“0、1”开关信息传递的。
✓静 态 继 电 器 是 用 硅 材 料 为 主 构 成 的 继 电 器 , 因 此 又 叫 “固体”继电器。
它的基本任务是: ➢自动、迅速、有选择地将故障元件从电力系统中切除,使 其他非故障部分迅速恢复正常运行。 ➢能正确反应电气设备的不正常运行状态,并根据要求发出 报警信号、减负荷或延时跳闸。
2021/3/8
10
二、继电保护的基本护装置组成方框图
✓测量部分:从被保护对象输入有关信号,并与给定的整定 值进行比较,决定保护是否动作;
发电厂二次系统及继电保护
展开接线图:将二次回路 有关设备解体,按供电电源 不同分为交流电流回路、交 流电压回路、直流操作回路 和信号回路等几部分。各元 件的线圈和触点则按动作顺 序分别绘在不同回路中。 特点:展开接线图接线 简单、结构清晰、层次分明、 阅图和查找错误方便 . 为了避免混淆,属于同 一个元件的线圈和触点采用 相同的文字符号,但各支路 需标上不同的数字回路标号。
原理接线图 按用途分 展开接线图 安装接线图
5-177
新符号 名称 发电机 单字母 G 双字母
新符号
旧符号
名称
单字母 K
双字母 KM
旧符号
F
接触器
C
电动机
绕 组
M
W T T T TA TV
D
Q B LH YH
电压继电器
电流继电器 时间继电器 信号继电器 功率方向继电器
K
K K K K
KV
KA KT KS KP
YJ
LJ SJ XJ GJ
表6-1 电气设 备常用 基本文 字符号
变压器 电流互感器 电压互感器
避雷器
低压断路器 刀开关 行程开关 控制开关
F
Q Q S S QA QK SQ SA
BL
ZK DK CK
KK
差动继电器
母线 电抗器 熔断器 指示灯
K
W L F H
KD
CJ
M DK
FU HL
RD SD 6-177
电动操作机构
全密封转换型负荷开关
控制单元
手动操作手柄
低压断路器
电动控制单元
断路器转换型ATS图片
29-177
负荷开关转换型ATS图片
6. 低压开关柜
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3
对一次设备的工作状态进行监视、测量、控制和保护的辅助 电气设备称为二次设备。
变电所的二次设备包括测量仪表、控制与信号回路、继电保 护装置以及远动装置等。它们相互间所连接的电路称为二次回 路或二次接线。
二次回路按照功用可分为控制回路、合闸回路、信号回路、 测量回路、保护回路以及远动装置回路等;按照电路类别分为 直流回路、交流回路和电压回路。
Ks
保护动作的整定值
保护范围内的最小短路电流 保护装置一次侧动作电流
➢对于反应故障时参数量降低的保护(如低电压保护):
保护动作的整定值 Ks 保护区内故障时反应量的最大值
2020/5/28
16
表 电流继电保护装置灵敏度
被保护的电气 设备
变压器、线路 等
所有电气设备
变压器 3~10kV电缆
线路 3~10kV架空
2020/5/28
图6-4 感应式电流继电器结构图
1—线圈 2—电磁铁 3—短路环 4—可转铝盘 5—钢片 6—可偏铝框架 7—调节弹簧 8—制动永久磁铁
9—扇形齿轮 10—蜗杆 11—扁杆 12—继电器触点 13—时限调节螺杆 14—速断电流调节螺钉 15—衔铁 16—动作电流调节插销
25
GL型电流继电器的功能:兼有电磁型电流继电器、时 间继电器、信号继电器和中间继电器的功能。因此,可用 感应型电流继电器实现过电流保护和电流速断保护,从而 使保护接线大大简化。
2020/5/28
22
2.电磁型电压继电器(KV)
其结构和原理与电磁型电流继电器相似,在供配电系统 中多用低电压(欠电压)继电器。
➢动作电压:能使继电器产生动作的最高电压,称为继电器 的动作电压,用Uop.K表示。 ➢返回电压:能使继电器返回到原始位置的最低电压,称为 继电器的返回电压,用Ure.K表示。 ➢返回系数:是指继电器的返回电压与动作电压的比值。
2020/5/28
6 ~ 10kV 高 压线路电气 测量仪表原 理接线图
7
6.2 继电保护的基本知识
2020/5/28
8
常用保护装置的类型
(1)继电保护。继电保护是用各种不同类型的继电器按一定方式连
接和组合,构成继电保护装置。在发生故障时能自动检测出故障,并
且迅速、及时地将故障区域从供电系统中切除。当系统处于不正常运
要求供电可靠性较高的场所不宜用。
(3)低压断路器保护。这种保护又称低压自动开关保护。由于低压
断路器带有多种脱扣器,能够进行过电流、过负载、失电压和欠电压
保护等,而且可作为控制开关进行操作,因此在对供电可靠性要求较
高且频繁操作的低压供电系统中广泛应用。
2020/5/28
9
一、继电保护的作用
电力系统继电保护装置是一种能反应电力系统中电气元 件发生故障或不正常运行状态,并动作于断路器跳闸或发出 信号的一种反事故自动装置。
电路
特点
三相不完全星形接线方式
所用元件较少,KM=1
未接互感器的单相短路故障不能保护
它的基本任务是: ➢自动、迅速、有选择地将故障元件从电力系统中切除,使 其他非故障部分迅速恢复正常运行。 ➢能正确反应电气设备的不正常运行状态,并根据要求发出 报警信号、减负荷或延时跳闸。
2020/5/28
10
二、继电保护的基本原理
断路器跳闸或 报警信号
图6-1 继电保护装置组成方框图
✓测量部分:从被保护对象输入有关信号,并与给定的整定 值进行比较,决定保护是否动作;
2020/5/28
30
(1)三相完全星形接线方式(三相三继电器式接线)
图 三相三继电器式接线
2020/5/28
电路 特点
Kw 1
所用保护元件最多 所有短路电流都会通
过继电器反映出来,产生 相应的保护动作。
用于高压大接地电流系 统(中性点直接接地), 保护相间短路和单相短路。
31
(2)两相两继电器式接线和两相三继电器式接线
2020/5/28
12
继电保护装置的组成 继电保护装置是由若干个继电器组成的,如图所示,当线
路上发生短路时,起动用的电流继电器KA瞬时动作,使时间 继电器KT起动,KT经整定的一定时限后,接通信号继电器 KS和中间继电器KM,KM触头接通断路器QF的跳闸回路,使 断路器QF跳闸。
2020/5/28
✓逻辑部分:根据测量部分各输出量的大小、性质、输出的 逻辑状态、出现的顺序或它们的组合,进行逻辑判断,以确 定保护装置是否应该动作;
✓执行部分:根据逻辑部分做出的判断,执行保护装置所担 负的任务(跳闸或发报警信号)。
2020/5/28
11
1 故障时电流上升,构成过电流保护; 2 故障时电压下降,构成低电压保护; 3 电压和电流比值的变化,构成阻抗(距离)保护; 4电压和电流相位角的变化,构成方向保护。
反映二次接线间关系的图称为二次回路图。二次回路的接线 图按用途可分为原理接线图、展开接线图和安装接线图3种形 式。
2020/5/228020年5月28日
4
供配电系统的二次回路功能示意图如图所示。
2020/5/228020年5月28日
5
图中,断路器控制回路的主要功能是对断路器进行通、 断操作,当线路发生短路故障时,电流互感器二次回路有 较大的电流,相应继电保护的电流继电器动作,保护回路 做作出相应的动作,一方面保护回路中的出口(中间)继电 器接通断路器控制回路中的跳闸回路,使断路器跳闸,断 路器的辅助触点启动信号系统回路发出声响和灯光信号; 另一方面保护回路中相应的故障动作回路的信号继电器向 信号回路发出信号,如光字牌,信号掉牌等。
2020/5/28
17
6.2 常用保护继电器
2020/5/28
18
继电器是组成继电保护装置的基本元件。 ➢ 根据继电器反应的物理量分,有电流继电器、电压继 电器、气体继电器等。 ➢ 根据继电器的工作原理分,有电磁式、感应式等。 ➢ 按其反应参量变化情况分,有过电流继电器、过电压 继电器、欠电压继电器等。 ➢ 按其与一次电路的联系分,有一次式和二次式:一次 式继电器的线圈与一次电路直接相连,二次式继电器的 线圈连接在电流互感器或电压互感器的二次侧。高压系 统应用的的保护继电器一般都属于二次式继电器。
15
(4)灵敏性:指保护装置对其保护范围内的故障或不正常运
行状态的反映能力。如果保护装置对其保护区内极轻微的故障都能
及时地反应动作,即具有足够的反应能力,说明保护装置的灵敏度高。
保护装置灵敏与否,一般都用灵敏系数来衡量,灵敏系数大,灵敏度
越高。
➢对于反应故障时参数量增加的保护(如过电流保护):
保护区内故障时反应量的最小值
5. 信号继电器(KS)的作用:用于各保护装置回路中,作为保 护动作的指示信号,以提醒运行人员注意。
2020/5/28
24
二、感应型继电器(GL型)
结构:如图6-4所示。 ➢感应系统:由线圈1、 带短路环3的电磁铁2和铝 盘4组成,它的动作是有 时限的; ➢电磁系统:由线圈1、 电磁铁2和衔铁15组成, 它的动作是瞬时的。
行,如过载、欠电压等情况时,能发出报警信号,以便及时处理,保
证安全可靠地供电。继电保护适用于要求供电可靠性较高的高压供电
系统中。
(2)熔断器保护。熔断器保护广泛适用于高、低压供电系统。由于
装置简单经济,在供电系统中应用得相当普遍。但是它的断流能力较
小,选择性差,熔体熔断后更换不方便,不能迅速恢复供电,因此在
2020/5/28
19
一、电磁型继电器(DL型)
电磁式电流和电压 继电器在继电保护装 置中均为启动元件, 属于测量元件。
2020/5/28
电磁继电器作用原理 1—铁心;2—衔铁;3—线圈;
4—接点(触头);5—弹簧
20
1.电磁型电流继电器 (KA)
结构:如图6-3所示。 工作原理:当在继电器线圈中 通入电流IK时,电磁铁产生的电
2020/5/28
26
各种继电器的表示符号和图形符号
2020/5/28
27
6.3 线路的电流保护
2020/5/28
28
一、保护装置的接线方式
接线系数:在继电保护回路中,流入继电器中的 电流IK与对应电流互感器的二次电流I2的比值,称 为接线系数,即
Kw
IK I2
2020/5/28
29
电流互感器与电流继电器之间的接线方式 ➢ 三相三继电器式完全星形接线 ➢ 两相两继电器式不完全星形接线 ➢ 两相三继电器式不完全星形接线 ➢ 两相一继电器电流差式接线
操作电源主要是向二次回路提供所需的电源。电压、 电流互感器还向监测、电能计量回路提供主回路的电流和 电压参数。
2020/5/228020年5月28日
6
原理接线图
原理接线图用来表示继电保护、监视测量和自动装置等二 次设备或系统的工作原理,它以元件的整体形式表示各二次设 备间的电气连接关系。通常在二次回路的接线原理图上还将相 应的一次设备画出,构成整个回路,便于了解各设备间的相互 工作关系和工作原理。
线路
继电保护装置类型 过电流保护
电流速断保护 后备保护
纵联差动保护
最低灵敏度Sp
5(如满足此要求将使保护复杂 时,灵敏度可降为1.25)
2.0
1.2(如满足此要求将使保护过 分复杂或在技术上难以实现时, 可仅按常见的运行方式和故障
类型校验灵敏度)
2.0
中性点不直接接地电力
1.25
网中的零序电流保护 1.50
13
三、对继电保护的基本要求
(1)选择性:保护装置动作时,仅将故障元件从电力系统中
切除,使停电范围尽量缩小,最大限度地保证系统中的非故 障
2020/5/28
QF6 动 作
