传输网络设计流程及基本知识【精选】
传输网络基础知识5综述
3、“环回法”会导致正常业务的暂时中断，一般只有在出 现业务中断等重大事故时，才使用环回法进行故障排除。
常见故障分析与处理
“环回法”的步骤： 1.环回业务通道采样； 2.画业务路径图； 3.逐段环回，定位故障站点； 4.初步定位单板问题。
2.故障定位到单站 将故障定位到单站，最 常用的方法就是“环回
法”。Βιβλιοθήκη 3.故障定位到单板并最终 排除
另外，告警性能分析法， 也是将故障定位到站点 比较常用的方法。
故障定位到单站后，
进一步定位故障位置
最常用的方法就是替
换法。
常见故障分析与处理
故障定位过程
常用方法
1.排除外部设备故障
替换法、测试 法、环回法
常见故障分析与处理
环回法，是SDH传输设备定位故障最常用，最行之有效 的一种方法。
支持软件环 操作工 软件环回 回的单板 具 操作类型
环回级别
应用
线路板
网管、 内环回、 按VC4通道级别或整 将故障定位到单站，且可初 尾纤 外环回 个STM-N信号环回 步判断线路板是否存在故障
支路板
网管、 自环线
例如：
常见故障分析与处理
三、逐段环回，定位故障站点 依据中断业务的路径图，在1号站第2块支路板的第1个 2M通道外接一个2M误码仪，监测业务好坏。
常见故障分析与处理
“替换法”就是使用一个工作正常的物件去替换一个 怀疑工作不正常的物件，从而达到定位故障、排除 故障的目的。这里的物件，可以是一段线缆、一个 设备、一块单板、一块模块或一个芯片。 “替换法”适用于排除传输外部设备的问题，如光 纤、中继电缆、交换机、供电设备等；或故障定位 到单站后，用于排除单站内单板或模块的问题。
传输网络基础讲解
《传输网络基础知识讲解》-------廖建文P1 大家好，我是山东中移通信技术工程有限公司的廖建文，下面由我来向大家讲解一下《传输网络基础知识讲解》的内容。
P2 根据讲课内容，我将课件为成了六部分，分别为：1.什么是传输网2.传输网的功能3.传输网的演变过程4.光纤传输的相关知识5.传输网的分层结构6.传输网的基础知识P3 我们都知道本课件讲的是传输网的相关知识，那么此时我们需要问一下，什么是传输网呢，传输网是一个什么样的网络呢？P4 传输网其实是一个抽象的网络，如果真要拿现实中的某一样东西来对照的话，传输网其实就是如同自来水管道。
水从水库里被提取，经过了过滤处理后就送入了水管，然后经过不同粗细、不同材质的管子向企业或家庭进行传送，在传送的过程中需要人为地控制水的流向，是否分流，是否需要增压等等。
但在这个过程中，传输只负责的只是为水搭建了通道，对水进行了增压和分流，但水的性质在传输过程中不会发生改变。
所以说，传输是“只做通道，不做处理，就是传输。
”的基本特性。
其实现实中还有很多例子，如客运、快递公司送货都是类似的。
P5传输网是一个基础的网络，它负责信号的传递，将不同的节点的信号进行收集，然后送到不同的地方。
而在这个过程中由信息组成的通道构成一个大的基础网络，这个网络就是传输网。
这个过程非常像快递公司的货物运输，寄件人发货，收件人收货，但过程由快递公司进行处理，而处理这件货物需要通过航空、铁路、公路、那怕是小三轮，而货物也是一样，即可以是小件物品，也可以是大件物品，随着物品的不同，运输的工具也在发生变化，在整个过程中还需要通过转运站进行转运，所以说我们的通信网只是传输网的一个成员而已，只是性质不同而已，但原理是一样的。
P6 下面我们讲一下传输网的功能，其实通过上面的讲解我们已经基本了解了什么是传输网了，下面重点讲解一下传输网的概念。
P7 传输网可以提供各种速率的通道，与提供不同性质的端口，而传输网是负责传送的。
传输专业设计流程【范本模板】
目录1 总则 (1)2 传输专业可研设计流程 (1)2。
1可研委托 (1)2。
2立项 (2)2。
3组建项目组 (2)2.4需求调研 (2)2。
5业务预测 (3)2.6初步勘察 (3)2.7初步汇报 (4)2。
8方案编制 (4)2.9最终方案 (4)2。
10投资估算 (5)2.11经济分析 (5)2。
12可研文本 (5)2.13院内审核 (5)2。
14可研会审 (6)3 传输设备专业一阶段设计流程 (7)3.1一阶段设计委托 (7)3.2可研批复 (7)3.3立项 (7)3.4组建项目组 (8)3。
5现场勘察 (8)3。
6方案确定 (8)3.7提交采购 (9)3.8编制说明预算 (9)3。
9绘制图纸 (10)3。
10设计文件 (10)3。
11院内审核 (10)3.12设计会审 (10)3.13施工配合 (11)传输专业工程设计是一套系统而规范的流程，各阶段过程在整个项目管理中有明确的规定和要求，为了提高我分院传输专业整体设计的规范性和设计流程的系统性,对传输专业可研、传输专业设计的流程进行了简要梳理。
2 传输专业可研设计流程传输专业可研设计流程可分为14个步骤来完成，首先是可研委托，立项，组建项目组，需求调研等一系列精确且严谨的操作流程，严格遵守中国移动通信集团设计院有限公司贯彻的技术方针、理念来实施工程开展前的各项调查和汇报.图2-1 传输专业可研设计流程图2。
1 可研委托可研就是可行性研究，是在建设项目投资决策前对有关建设方案、技术方案或生产经营方案进行的技术经济论证。
可行性研究是在项目建议书被批准后，对项目在技术上和经济上是否可行所进行的科学分析和论证。
可研委托也就是开展工程前，省公司计划建设部下达的一个进行可行性研究的委托书。
委托的形式可以有多种,如口头委托、书面委托、邮件委托、电话委托等。
通常情况下，可研委托由我院的市部门接收,并在项目管理系统中生成我院的立项文件，开始下向传递。
立项是建设单位委托后,由我院市场经营人员启动的流程，最直接的体现方式为大生产管理系统上线,主要包含建设单位要求，项目的起止时间、专业的需求、投资金额以及相关的特殊要求。
《传送网技术基础》课件
交换机
交换机用于在局域网内转发数据，提供高速和可靠 的网络连接。
集线器集线器是一种网络设备源自用于将多个计算机连接成 一个网络。
网卡
网卡是计算机网络中的硬件接口，负责将计算机与 网络连接起来。
网络安全
1 防火墙
防火墙是一种网络安全设备，用于监控和过 滤进出网络的数据流量。
2 VPN
VPN （虚拟专用网络）提供安全的远程访问 和数据传输，保护用户隐私。

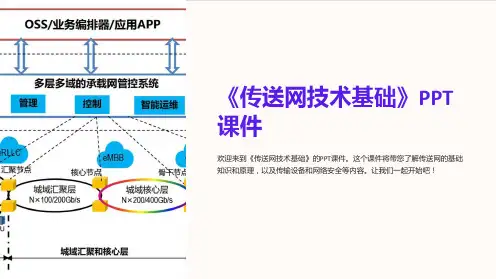

《传送网技术基础》PPT 课件
欢迎来到《传送网技术基础》的PPT课件。这个课件将带您了解传送网的基础 知识和原理，以及传输设备和网络安全等内容。让我们一起开始吧！
概述
定义
传送网是一种用于数据传输 的网络结构，用于连接不同 位置的设备和用户。
功能
传送网提供高速、可靠的数 据传输，支持各种应用，如 互联网、视频流媒体和远程 办公。
3 加密算法
加密算法用于对数据进行加密和解密，确保 数据传输的机密性和完整性。
4 数字证书
数字证书用于验证数据的发送者身份，防止 数据被篡改。
未来发展
光纤传输技术
光纤传输技术具有高 速和大带宽的特点， 将成为未来传送网发 展的重要方向。
5G网络
5G网络将提供更快的 传输速度和更低的延 迟，为传送网带来全 新的应用和体验。
TCP/IP是互联网使用的传输协议 套件，包括TCP和IP等协议。
OSI模型
OSI模型是一种网络通信的标准 模型，共分为七层，每层负责 不同的功能。
数据包的结构
数据包由首部和载荷组成，首 部包含源地址、目的地址和控 制信息，载荷是要传输的数据。
传输设备
路由器
路由器负责在不同网络之间转发数据包，确保数据 能够正确到达目的地。
网络数据传输的操作规程
网络数据传输的操作规程一、引言随着互联网的快速发展，网络数据传输已经成为了人们日常生活中不可或缺的一部分。
无论是在工作中还是在日常生活中，我们都需要通过网络传输数据。
然而，网络数据传输并非一件简单的事情，需要遵循一定的操作规程，以确保数据的安全和准确传输。
本文将介绍网络数据传输的操作规程，帮助读者更好地理解和应用。
二、准备工作在进行网络数据传输之前，我们需要进行一些准备工作，以确保数据传输的顺利进行。
首先，我们需要确保网络连接的稳定性，避免因为网络不稳定而导致数据传输中断或出错。
其次，我们需要确保传输设备的正常运行，包括电脑、路由器、交换机等。
此外，还需要确保传输设备的软件和系统处于最新的版本，以提供更好的传输性能和安全性。
三、数据加密与身份验证在进行网络数据传输之前，我们需要对数据进行加密，以保护数据的安全性。
常用的加密方式包括SSL（Secure Socket Layer）和TLS（Transport Layer Security）。
通过加密，可以确保数据在传输过程中不被窃取或篡改。
此外，为了确保数据传输的可靠性，我们还需要进行身份验证。
常用的身份验证方式包括用户名和密码、数字证书等。
通过身份验证，可以确保数据只被授权用户访问和传输。
四、选择合适的传输协议在进行网络数据传输时，我们需要选择合适的传输协议。
常用的传输协议包括TCP（Transmission Control Protocol）和UDP（User Datagram Protocol）。
TCP是一种可靠的传输协议，通过建立连接、数据分段和流量控制等机制，确保数据的完整性和可靠性。
UDP是一种不可靠的传输协议，适用于实时性要求较高的应用场景，如音视频传输。
根据实际需求，选择合适的传输协议可以提供更好的传输性能和用户体验。
五、数据分包与重组在进行网络数据传输时，由于网络带宽和传输速度的限制，我们需要将数据进行分包传输。
数据分包可以提高传输效率，减少传输延迟。
光传输网络基本知识
SDH的优势
2021/2/4
16
SDH的劣势
频带利用率不如PDH系统
指针调整机理复杂，并且产生指针调整抖动 软件的大量应用，使系统易受病毒或误操作的危害
2021/2/4
17
帧结构和复用步骤
内容：
STM-N的帧结构和帧各部分的作用 PDH复用进STM-N帧的方式 140M复用进STM-N帧 34M复用进STM-N帧 2M复用进STM-N帧
2021/2/4
36
终端复用器—TM
终端复用器——TM 双端口器件，用于端点站。群路端口默认为w 交叉复用功能 作用TU——LU
W
TM
STM-N
140Mb/s 2Mb/s 34Mb/s
注M＜N
STM-M
从高速信号插/分低速信号要一级一级进行 复用/解复用增加了信号的损伤，不利于大容量传输
140Mb/s 解
复 34Mb/s 解
用
复 8Mb/s 用
解 复
用
复 8Mb/s 用
复 34Mb/s 用
140Mb/s 复 用
2021/2/4
2Mb/s
10
PDH的固有缺陷
运行维护功能(OAM)——决定设备维护成本 与信号帧中开销(冗余)字节的数量有关 PCM30/32仅TS0、TS16用于OAM开销，OAM功能弱 线路编码时要加nB冗余码进行性能监控
5
移动网传输系统图
DDF
2Mb/s 2Mb/s
BTS
传输设备
基站
DDF 2Mb/s
MSC
2Mb/s
2Mb/s
传输机房
DDF
2Mb/s 传输设备
DDF
2Mb/s
传输设备
传输网络技术讲义
新的数字传送体系
数字段层光通道层 光物理段层
数字通道层
光通道净荷单元（OPUk）
光通道数据单元（ODUk）
光通道传送单元（OTUk） 光通道（Och） 光通道复用 光复用段（OMS） 光传送段（OTS） 光传送媒介
构，G.874定义了设备管理，G.873定义了网络保护，G.8080定义了ASON架构。
传输网基础知识——光纤• 光纤的类型为了使光纤具有统一的国际标准，ITU-T制定了统一的光纤标准。
86
基于TDM传送技术
基于包交换传送技术
PDH
SDH
OTN
ASON（控制协议为GMPLS）
WDM
AON
全光网
ROADM/WSS OBS/OPS
2010
下一步
未来
光层技术
电层技术
控制技术
PTN
MSTP
SDH网络
ATM网络Ethernet网络
SDHRing
MSTP
VP-RingRPRing
MSTP (Multi-Service Transport Platform) 多业务传送平台，MSTP是SDH网络的延伸，是现有SDH网络的前向推进；MSTP可以针对多种不同网络的业务接入与传送提供不同的解决方案，包括 PSTN、数据网、商业网、3G、DSLAM等网络。 94
传输网基础知识——设备（PTN简介） • 基于MPLS分组内核的架构设计，使组网和业务部署更加灵活，带 宽利用更充分，高的可扩展性。 • 基于SDH维护特性设计的PTN，使移动承载网从SDH到IPbackhaul平 滑演进风险最小化，利益最大化。 PTN = 分组技术+SDH Operation体验 统计复用＋高性能QOS
传输线路基础知识课件
一条光纤通信实验系统 6.1988年，第一条横跨大西洋的海底通信光缆敷设成功。 成为欧
(2)避免了模间色散，带宽宽，适用于大容 量、长距离
第28页，幻灯片共39页
4.2光缆建筑方式
直埋：投资中、抢修慢、扩展性差 架空: 投资省、抢修快、安全差、可扩展 管道：投资大、安全高、可扩展性好
水缆：投资大、安全差、可扩展
第29页，幻灯片共39页
4.3光缆的结构
Slotted Core
0.4、0.5、0.6、0.8mm种。导线的表面应均匀光滑，没有毛 刺、裂纹、伤痕和锈蚀等缺陷。芯线绝缘层简称绝缘，芯 线绝缘的优劣对于信号传输及使用是十分重要的。理想的 电缆芯线绝缘应具有介电常数低、介质损耗小和绝缘强度 高；并具有一定的机械强度、耐老化和性能稳定等特点。
第19页，幻灯片共39页
（1）绝缘材料
1.1 缆芯结构 全塑市内通信电缆的缆芯主要由芯线、芯线绝缘、缆芯
绝缘、缆芯扎带及包带层等组成。
第18页，幻灯片共39页
1.芯线
芯线由金属导线和绝缘层组成。导线是用来传输电信号的，要求具 有良好的导电性能、足够的柔软性和机械强度，同时还要求便于加 工、敷设和使用。导线的线质为电解软铜，铜线的线径主要有0.32、
全色谱对绞单位式缆芯
全色谱对绞单位式缆芯色谱在全塑市话电缆中使用最多。它是由 白（代号W）、红（R）、黑（B）、黄（Y）、紫（V）作为领示色 （代表a线），蓝（Bl）、桔（O）、绿（G）、棕（Br）、灰（S）作 为循环色（代表b线）十种颜色组成25对全色谱线对，如表2—7所示。
传输基本知识好东西详解
2
1.传输网概念
1.1 概念与结构模型
长
市
话
用 户
话 局
局
长 话 局
市
话
局
用
户
长途电话全程传输模式
2021/2/18
3
2021/2/18
1.传输网概念
DXC4/4 DXC4/4
DXC4/4 DXC4/4
一级干线网 省际长途网
DXC4/4
ADM ADM
DXC4/4
RJ45
RJ45
ITM-SC2
SC1
D230
B132L
RJ45
Hub3
Q-LAN
RJ45
RJ45
ITM-SC3
SC
2
D230
B132L
RJ45
Hub4
Q-LAN
RJ45
SC3
B132L
DWDM level:29 OLS80G 点到点TM环
西小环、中环、东环 共计：176个逻辑网元
西中环 东中环、北环 共计：118个逻辑网元
4 1 3 2
3
1
2
3
1
2
3
1
2
3
1
2
2
1
1
2
1
1
3
1
2
47
21
37
江头 3 4 2 4
1 2 3
漳州 3 2 2 1 1 1
1 1
杏西 3 3 1 3 2 1
3
2
1
1
2
1
1
2
1
1
2
1
1
传输系统设计基本知识 ppt课件
SoftSwitch
MPLS VPN +Diff-Serv
802.1p
802.1p
802.1p IAD
2020/12/27
AG
AG
XGY
13
小结
• 业务网与传输网是密不可分，因此、传输网的质量将直接影响到 各种通信业务网的运行质量。
• 传输网既是业务网的基础网，他又是一个可经营的业务网。
复习题：
传输网的作用是什么？在电信网中处于什么位置？ 熟悉各业务网对传输需求！
传输系统设计基本知识
2020/12/27
XGY
1
目的
了解传输系统工程设计的基础知识。
时间： 2～3个学时。
2020/12/27
XGY
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
RN C UTRAN
MSC/VL R
SCF
MSC/VL R
GMS C
EIR
HL
SM
R
S
ISDN PSTN PSPDN CSPDN PDN Intrant Extrant Internet X.25
SGSN
GGS
N
SGSN
2020/12/27
XGY
11
互联网对对传输链路的需求
核心节点之间以格状网互联，配置若干个10G的传输通道。汇接节 点双归连接到附近的两个核心节点，配置若干个2.5G或以上通道 带宽的传输道道。边缘节点双归连接到附近的两个汇接节点，配 置若干个STM-1、STM-4或以上通道带宽的传输道道。
网络传输方案
网络传输方案在当今信息时代，网络传输方案成为了各行各业中不可或缺的一部分。
随着技术的不断发展，网络传输方案也在不断更新和优化，为我们的生活和工作提供了更方便、更高效的通信方式。
本文将介绍一些常见的网络传输方案以及它们各自的特点和应用场景。
一、以太网传输方案以太网是一种局域网传输方案，其以太网协议是目前最为广泛使用的局域网传输协议之一。
以太网传输方案具有传输速度快、成本低等特点，适用于公司内部网络以及家庭网络。
以太网传输方案采用了CSMA/CD（载波监听多路访问/冲突检测）的技术，能够有效地解决多个主机同时发送数据帧时可能出现的冲突问题。
二、无线局域网传输方案无线局域网是通过无线信号传输数据的一种网络传输方案。
相比有线局域网传输方案，无线局域网无需布线，安装和维护成本相对较低，并且能够提供更大的网络覆盖范围。
无线局域网传输方案适用于移动办公、咖啡店、酒店等需要灵活性和便捷性的场所。
三、光纤传输方案光纤传输方案是一种利用光纤传输数据的网络传输方案。
相比传统的铜缆传输方案，光纤传输方案具有带宽大、传输距离远、抗干扰能力强等优势。
光纤传输方案适用于高速数据传输、跨区域网络连接等场景。
在光纤传输方案中，光纤作为传输介质，通过光的折射原理将数字信号转化为光信号进行传输，从而实现了高速、稳定的数据传输。
四、卫星传输方案卫星传输方案是一种利用通信卫星进行数据传输的网络传输方案。
卫星传输方案具有覆盖范围广、传输距离远等优势，可以实现对偏远地区的网络覆盖。
卫星传输方案适用于电视信号传输、远程教育等领域。
五、混合传输方案混合传输方案是指同时采用多种网络传输方案进行数据传输的方法。
通过将不同的传输方案相结合，可以充分发挥各自的优势，提高数据传输的速度和可靠性。
混合传输方案在数据中心、大型企业网络等场景中得到了广泛应用。
总结：网络传输方案的不断发展和演进，为我们的生活和工作带来了极大的便利。
无论是以太网、无线局域网、光纤传输方案，还是卫星传输方案以及混合传输方案，都在不同的场景和需求中发挥着重要的作用。
网络传输的基本流程
网络传输的基本流程The basic process of network transmission involves the movement of data from one device to another through a series of interconnected networks. 网络传输的基本过程涉及通过一系列相互连接的网络从一个设备向另一个设备传递数据。
This process is facilitated by a variety of technologies and protocols that enable the efficient and reliable exchange of information. 这一过程依靠各种技术和协议来实现信息的高效可靠交换。
From the initiation of a data transfer to its successful delivery at the intended destination, there are several steps involved in the network transmission process. 从数据传输的发起到成功交付到目的地，网络传输过程中涉及几个步骤。
Understanding these steps and the technologies involved can provide insight into the complexities of network transmission. 理解这些步骤和所涉及的技术可以帮助人们更好地理解网络传输的复杂性。
The first step in network transmission is the creation of the data to be transmitted. 网络传输的第一步是创建要传输的数据。
This data can take many forms, including text, images, videos, and more, and may be generated by a user or a device. 这些数据可以采用多种形式，包括文本、图像、视频等，可能是用户或设备生成的。
传输设计
第40页
常用设备的介绍
ODF单元
第41页
常用设备的介绍
架顶电源
第42页
常用设备的介绍
开关电源
第43页
常用设备的介绍
列柜电源
第44页
常用设备的介绍 华为传输产品系列 SBS à OptiX à Metro à OSN
Metro500 OptiX155/622H(Metro1000) OptiX155/622M(Metro2050) OptiX2500+(Metro3000) OptiX OSN系列 ……
第7页
SDH的基本概念知识
2、复用结构 • （1）低阶的SDH信号复用成高阶SDH信号： • 通过字节间插复用方式来完成的， • 4×STM-1→STM-4，4×STM-4→STM-16… • （2）低速支路信号复用成SDH信号STM-N。 • （例如2Mbit/s、34Mbit/s、140Mbit/s）
第13页
SDH的基本概念知识
5、网管 思考 DCC通道 网关网元的概念
江北十三楼网管中心 网管系统 SBSMN-RMS
"97"DCN网
HUB
网线
HUB 网线
四楼传输机房
RJ45口
DCC
东平Optix2500+
江南Optix2500+
DCC
DCC
横沥Optix155/622
龙湖Optix2500+
DCC
第24页
内容提要 第一部分、传输技术基本概念知识 第二部分、传输工程的勘察设计（案例分析） 第三部分、传输工程设计、施工及验收规范
第25页
二、传输工程的勘察设计
第一小节 设计思路和流程 第二小节网络方案及设备的介绍 第三小节现场勘察事项 第四小节 设计文本编制
传输网络设计流程及基本知识
传输网络环 内，层间保 护是否完善。
传输网络资 源利用率如 何，局房电 源情况。
传输网络覆 盖问题调查。
当前数据网 结构。
数据专业对 传输网络的 要求。
数据用户的构 成，用户数及 对业务发展的 预测。
现网运行设 备厂家，性 能，新厂家 引入等问题。
传输网管， 传输同步等 支撑网情况 交流。
传输线路， 管道建设相 关问题。
传输网络通 路开放情况 交流
数据电路在 不同网络层 面上的需求 形式。
数据交换局 及POP点分 布。
数据接入节 点对传输容 量的需求。
数据专业新 型传输技术 的应用意见。
与运营商及设备厂 家沟通
移动部
计划部
工程投资额度。 对当前传输 网络存在的 问题及看法 交流。
设备厂家
移动MSC、 BSC分布。
五：光传输网络设计流程介绍
一：传输网络工程建设流程
规划阶段
项目建议书 两阶段设计 设计会审 可行性研究 大型或 较复杂 建设项目 初步设计 工程建设招标 施工图设计 工程建设 交付使用 试运行
设计阶段
准备阶段
施工阶段
竣工投产阶段
工程初验
设计委托书
一阶段设计 小型或 较简单 建设项目
二：传输网络设计步骤
在早期的SDH传输网络中，由于全网的调度和保护集中于DXC一个节点，对DXC的可靠性提出了很高的要求。而且DXC 设备本身的硬件，软件系统比较庞大复杂，网络路由恢复算法的可靠性和速度一直不能完善的解决。 新一代的SDH设备除了完成复用、分插、传送等功能外，还集成了DXC灵活的业务调度功能。新的SDH网络充分利用 新一代SDH设备的业务接入和业务调度能力，把整个网络业务的调度分散在网络的各相交节点进行，使业务的调度 和传送合一进行，网络组织灵活，网络传送效率得到了提高。
简析传输网工程设计.doc
简析传输网工程设计简析传输网工程设计，网络传输一直都是通信工程的一大开发领域，下面就和大家聊聊关于传输网的设计，欢迎各位通信工程的同学阅读!根据对同步传输体系的工程设计方式进行详细的探讨，根据对采集到的数据进行详细的分析，逐步的分析传输网工程设计中的重点和存在的问题，针对光纤网络传输的原那么，对问题进行解决，对传输的体系进行合理的改善，旨在加强传输网工程设计。
同步数字体系的传输网络正式建成，是人们开展网络传输的一个里程碑，不仅可以帮助通讯传输的形式变得更加的灵活，更加可靠，同时，也可以使网络传输变得更加的适合全面管理，可以很好的适应时代开展的要求，为人们的生活带来更多的方便之处。
同步数字体系，又称为SDH，早在1993年，欧洲以及美洲的许多国家已经开始正式的使用其相关的设备和协议，在通话以及网络的传输方面大力的开展这项新的技术，而随着各国的重视程度逐渐的增加，此项技术也是得到了很大程度的开展和提升，技术不断的在变得更加的成熟。
原有的准数字同步传输体系正在逐渐的被淘汰，现今，已有多家网络传输技术厂商开始大力的开展和运用这项技术，包括西门子、爱立信、阿尔卡特等著名的厂家，都正在逐步的像数字同步体系转型。
现在，我国也正在大力的开展这项技术，由于我国已经全面的覆盖了光纤、光缆等线路，对网络的传输和开展有着较大的帮助，拓扑更加的灵活，而随着许多通信部门对市场提出相应的要求，就需要通过新技术的引进，来促进市场的开展。
本文正是基于现今的前提之下，根据对同步数字体系的分析，对传输网络的工程设计进行详细的阐述，对有线传输的技术进行较为详细的探讨，得出其中的重点内容，然后对其中存在的问题进行分析，到达加强传输网络工程设计的目的和要求，为这项技术在我国能够得到更好的开展，也为通信数字技术的开展做出微薄的奉献。
分析传输网络的工程设计，先要对同步数字体系以及准同步数字体系的特点和优点进行详细的分析，根据其中的数据比照以及实际的使用和操作的效果，逐步的得出各种方式优缺点，这样可以帮助更好的分析和阐述传输网络工程设计，理解其中的线路设计方面的问题。
传输网技术培训
2007年10月16日
1
内容介绍
一、传输技术概述 二、传输介质
2
传输技术概述
1、传输基本知识 2、几种传输技术的介绍
3
传输基本知识
传输网又称为传送网。传送是从信息传递的功能过程 来描述的；传输是从信息信号通过具体物理媒介传输 的物理过程来描述。传送网指逻辑功能网络，是完成 传送功能的手段；传输网具体指定实际设备组成的网 络。
36
WDM 介绍
把不同波长的光信号复用到一根光纤中进行传送(如每个 波承载一种TDM 电信号）的方式统称为波分复用。
1
1 2
n
2
┉
┋
37
WDM 介绍
DWDM技术发展背景
光通信是目前发展最快的 领域。商用DWDM系统最 大 容 量 为 3 2 0 Gb/s、 1.6Tb/s。 实 验 室 进 行 了 大容量DWDM的试验。
18
SDH 介绍
2、复用方式 ★由于低速SDH信号是以字节间插方式复用进高速SDH 信号的帧结构中的，这样就使低速SDH信号在高速SDH 信号的帧中的位置是固定的、有规律性的，也就是说 是可预见的。这样就能从高速SDH信号例如2.5Gbit/s （STM-16）中直接分/插出低速SDH信号例如155Mbit/s （STM-1），这样就简化了信号的复接和分接，使SDH 体制特别适合于高速大 介绍
1、超大容量 目前使用的普通光纤可传输的带宽是很宽的，但其利用率 还很低。使用DWDM技术可以使一根光纤的传输容量比单 波长传输容量增加几倍、几十倍乃至几百倍。最近日本 NEC公司已经在实验室实现了132×20Gbit/s的DWDM系 统，传输距离120km。该系统总带宽为35nm（从 1529nm~1564nm)，信道间隔33GHz，可以传4000万路电 话。
传输工程组网方案
传输工程组网方案一、需求分析在进行传输工程组网方案设计之前，需要对网络的需求进行分析。
这包括网络的规模，连接的用户数，通信的带宽需求，网络的拓扑结构等。
根据不同的需求，设计出不同的组网方案。
二、组网架构设计在开始设计传输工程组网方案之前，首先需要确定网络的架构。
传输工程的组网架构设计决定了网络的整体结构，对于网络的扩展性、稳定性和效率都有着重要的影响。
一般来说，传输工程的组网架构可以采用星型、环型、树型等不同的拓扑结构，也可以采用分布式、集中式等不同的架构形式。
三、传输设备选型在进行传输工程组网方案设计时，还需要根据网络的需求和架构，选择合适的传输设备。
传输设备的选型包括光纤传输设备、交换机、路由器等，需要根据网络的规模和带宽需求来确定。
同时，还需要考虑到设备的可靠性、兼容性、成本等方面的因素。
四、传输介质选择在传输工程的组网方案设计中，传输介质的选择也是非常重要的一环。
传输介质的选择包括有线传输介质和无线传输介质两种。
有线传输介质包括铜线、光纤等，而无线传输介质包括微波、卫星等。
根据网络的需求和环境条件，选择合适的传输介质能够有效地提高网络的可靠性和稳定性。
五、安全方案设计网络安全是传输工程组网方案设计中至关重要的一环。
在设计传输工程组网方案时，需要考虑到网络的安全性。
这包括数据加密、防火墙、入侵检测系统等安全设备的选择和部署，同时还需要考虑到传输设备的安全配置和管理。
六、故障恢复方案设计另外，在传输工程组网方案设计中，还需要考虑到网络的故障恢复方案。
这包括备份链路的设计、故障自动切换机制、网络冗余设计等。
通过合理的故障恢复方案设计，能够有效地提高网络的可用性和稳定性。
七、性能优化方案设计最后，传输工程组网方案设计还需要考虑到网络的性能优化方案。
这包括流量控制、负载均衡、QoS（服务质量）管理等方面。
通过合理的性能优化方案设计，能够有效地提高网络的效率和性能。
总之，传输工程组网方案设计是一个复杂而又重要的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在早期的SDH传输网络中，由于全网的调度和保护集中于DXC一个节点，对DXC的可靠性提出了很高的要求。而且DXC 设备本身的硬件，软件系统比较庞大复杂，网络路由恢复算法的可靠性和速度一直不能完善的解决。 新一代的SDH设备除了完成复用、分插、传送等功能外，还集成了DXC灵活的业务调度功能。新的SDH网络充分利用 新一代SDH设备的业务接入和业务调度能力，把整个网络业务的调度分散在网络的各相交节点进行，使业务的调度 和传送合一进行，网络组织灵活，网络传送效率得到了提高。
2M
河内城域传输网/本地传输网
2M 河内
VPT骨干传输网
胡志明城域传输网/本地传输网 2M
越南VPT传输网络划分示意图
胡志明
2M
三：光传输网络主要组网技术介绍
一：同步数字传送网络（SDH）
DXC设备
STM-N设备
早期SDH传输网络组网示意图
新一代STM-N设备 STM-N设备 新一代SDH传输网络组网示意图
PRC
全国基准时钟 PRC
时钟基准 （铯束频率标准系统）
各省中心 LPR
LPR
LPR
LPR 区域基准时钟
BITS
C3中心
BITS
BITS
BITS
二级时钟
GPS
BITS
本地同步节点BITSBITS三级时钟
下级BITS
数字同步网结构示意图
外参考定时 信号
GPS接收 BITS
一级干线用 BITS
六里
漕河泾 西安
SDH
NG-SDH +
NG-SDH DWDM
OTN
ASON
2000
2003 2006
2009
光传输网络演进趋势
2012
四：光传输网络相关支撑网络技术介绍
一：数字同步网
数字同步网是一个支撑网，它专门为各种业务网络如公用电话交换网、数据交换网等提供同步基准 信号的网络，当然也包括SDH传送网。
北京、武汉
三：全光网络
OXC设备
OADM设备
OTN组网示意图
端到端之间的信号通道仍然保持着光的形式，中间没有光电转换。数据从源节点到目的节点的传输过程都在光域内 进行，而其在各网络节点的交换则使用高可靠、大容量和高度灵活的光交叉连接设备（OXC）。在全光网络中，由于 没有光电转换的障碍，所以允许存在各种不同的协议和编码形式，信息传输具有透明性，且无需面对电子器件处理 信息速率难以提高的困难。
二：密集波分复用网络（DWDM）
点对点DWDM设备
STM-N设备
早期DWDM传输网络组网示意图
OADM设备
STM-N设备
OADM组网示意图
早期的的DWDM为点对点设备，又称为“线性DWDM”设备。这总设备与SDH设备相结合，形成点对点的DWDM网络，传输 业务保护依靠SDH设备来完成，DWDM系统只是提供“虚拟”光纤传输。 新一代的DWDM设备—OADM可以自行组成环网，实现网络保护，不必依赖SDH设备对传输业务进行保护。 在使用OADM设备后，DWDM网络开始具有简单的光层联网功能。
五：光传输网络的演进
静态
动态
光网络由原来的只能提供固定传输通道的点到点网络向能够根据需要提供动态传输通道的智能网络 发展，这一变化的实质是从原来的通道手动控制向自动控制发展，原有的网络管理平台发展为网络 控制平台
不透明
透明
原来的网络是不透明的，网络中包含着许多波长的点到点的连接，每一个波长的通道都要在终端进 行光电变换，在电域进行处理，随着器件的飞速发展，这种不透明的网络正在向全光网络发展，这 种全光网络的端到端通信主要在光域上进行。
江场
BITS
BITS
上海联通同步网示意图
定时 信息
业务 信息
定时 信息
上游BITS
交换设备
PDH设备
PDH设备 业务 信息 下游BITS
PDH 2Mbit/s 带业务定时链路示意图
上游BITS
定时 信息
定时 信息
定时 信息
PDH设备
PDH设备
下游BITS
PDH 2Mbit/s 专线定时链路示意图
140M
140M
定时 信息
上游BITS
PDH设备
SDH设备
SDH设备
PDH设备
图21：通过PDH 140M传输定时信号示意图
下游BITS
定时 信息
VC4在节点 内作整体处理
四：ASON光网络
管理平面
NMIT
NMIA
ASON
OCC
UNIcontr Collient
OCC
signali控ng制平面
OCC NNI OCC
IrDI-NNI
CCI
CCI
CCI
UNIdata
NE.
NE.
NE.
Client
IrDI
signal
SDH/MSTP/OADM/OXC/OTN
传送平面
ASON组网示意图
传输网络基本知识 及设计流程
3G设计院—单滤斌
一：电信网络的基本概念
电信网是为公众提供电信服务的一类网络。
市区
长话局 TS1
长话局 TS2
长途电路
市话端局
市话端局
市话端局
城市B
郊区
市话端局
模块局
模块局
模块局
模块局
模块局
本地电话网络
模块局
模块局
模块局
电话网
MSC
HLR
移动通信网络
BTS BTS
二：传输网络分类
ASON由三个独立的平面组成，即传送平面，管理平面和控制平面。它依赖信令网引入动态交换，使用智能化网元和 各层面通用的信令协议，透明地跨越网络边界，建立可交换的连接。这将极大的增加网络的服务效率，包括带宽的 高效复用和迅捷的服务提供。同时，智能光网络支持多用户信号，使光网络从传统的“管道网络”向“服务网络” 的角色转变，运营商收益将大幅增长。而且，这种转变不是抛弃以前所建的网络，而是对旧网络进行适当的处理， 最大限度的保护运营商原有的投资。ASON使网络拓朴和可用资源的信息可以无误的得到控制，网络运行和维护费用 将降到最低。
一：按照传输媒质分类 利用空气传播：无线传输网络
利用光纤传播：光传输网络 传输网络
无线传输网络
光传输网络
ASON
WDM SDH PDH
微波传输网络
FSO
全
光
传 输 网 络
传 输 网 络
传 输 网 络
传 输传 网输 络网
络
二：按照传输网络任务分类
一级干线传输网络：连接全国省会城市的传输网络，负责出国电路的传送及全国各省之 间的业务联系。
二级干线传输网络：连接各省地级城市的传输网络，负责省内地市之间的业务联系。
本地传输网络：是中心城市连接其所属郡、郊区的中继传输网络。负责中心城市与其管 辖乡镇、郊区之间的业务联系。
城域传输网络：是本地传送网覆盖中心城市的部分，也是本地传送网在城市区域的具体 表现，负责为同一城市内交换机、基站、路由器等业务节点提供传输电路。
