用surfer软件绘制等值线图详细说明共分以下几步完成:第一步:建立数据文件每个人需要建立两个文件便可完成所有等值线图的绘制。

(小曼与景立由于没有边界可不建立边界文件)1)绘图文件数据:一次在excell中建立完成(当然也可在surfer工作表中建立)。

格式如下:钻孔号(A栏) X坐标(B栏)Y坐标(C栏)绘图数据1(D栏)绘图数据2(E栏)。

延52 389640.0 197683.2 15.6 0.82 。

保存格式后缀为x.txt (如1.txt)2)边界数据:由于边界数据没有几个,最好在surfer 工作表中建立,这样不需数据格式转换。

步骤:打开surfer软件,点击左上脚空白处(第二行第一个位置键),选worksheet,则可建立边界数据文件。

格式如下:X坐标(A栏)Y坐标(B栏)5 0389640.0 1976830.2392300.4 1985301.4392100.8 1988023.4392235.6 1982003.1389640.0 1976830.2第一行5代表边界坐标的个数,注意后一行坐标数据必须重复一下第一行坐标数据,这样才能形成一个闭合边界,0代表边界内的等高线要绘制。

存盘格式为x.bln (如1.bln)第二步:数据网格化建立好两个数据文件后,打开surfer软件。

在Grid(网格)中——点data(数据)——把绘图数据文件x.txt打开——在图标左边对X,Y,Z坐标进行选项,由于先画等值线,因此,必须选绘图数据文件上B、C、D栏(以后做其它等值线可将D栏该选为E栏或F栏,等等),即X选columnB,Y选columnC,Z选columnD(必须切记)——其它项目默认不变,点击ok——若出现是否替代存在的文件,再点击yes(若出现将改动保存到report1?,点击No,surfer8.0有此要求,surfer7.0也许没有)——自动生成x.grid文件。

第三步:绘等值线图在map(地图)中点contour map(等值线图)再点new contour map(新建等值线图),再点网格化文件x.grid——打开——等值线图形便绘出。

Surfer11 教程03_创建等值线图

Surfer11 教程03_创建等值线图

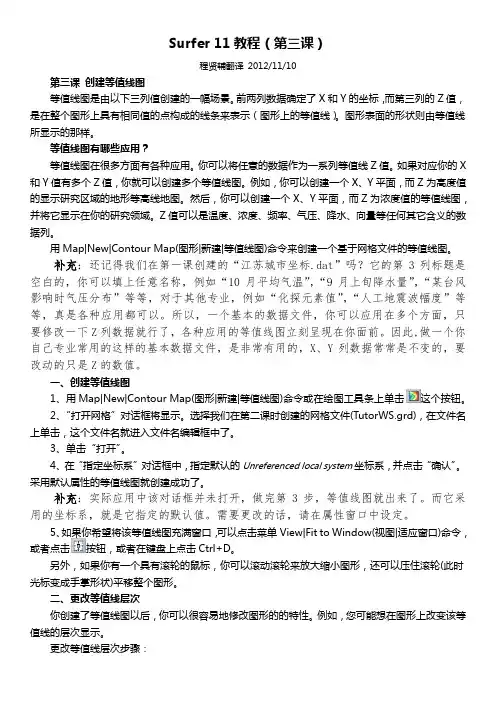

Surfer 11教程(第三课)程贤辅翻译2012/11/10第三课创建等值线图等值线图是由以下三列值创建的一幅场景。

前两列数据确定了X和Y的坐标,而第三列的Z值,是在整个图形上具有相同值的点构成的线条来表示(图形上的等值线)。

图形表面的形状则由等值线所显示的那样。

等值线图有哪些应用?等值线图在很多方面有各种应用。

你可以将任意的数据作为一系列等值线Z值。

如果对应你的X 和Y值有多个Z值,你就可以创建多个等值线图。

例如,你可以创建一个X、Y平面,而Z为高度值的显示研究区域的地形等高线地图。

然后,你可以创建一个X、Y平面,而Z为浓度值的等值线图,并将它显示在你的研究领域。

Z值可以是温度、浓度、频率、气压、降水、向量等任何其它含义的数据列。

用Map|New|Contour Map(图形|新建|等值线图)命令来创建一个基于网格文件的等值线图。

补充:还记得我们在第一课创建的“江苏城市坐标.dat”吗?它的第3列标题是空白的,你可以填上任意名称,例如“10月平均气温”,“9月上旬降水量”,“某台风影响时气压分布”等等,对于其他专业,例如“化探元素值”,“人工地震波幅度”等等,真是各种应用都可以。

所以,一个基本的数据文件,你可以应用在多个方面,只要修改一下Z列数据就行了,各种应用的等值线图立刻呈现在你面前。

因此,做一个你自己专业常用的这样的基本数据文件,是非常有用的,X、Y列数据常常是不变的,要改动的只是Z的数值。

一、创建等值线图1、用Map|New|Contour Map(图形|新建|等值线图)命令或在绘图工具条上单击这个按钮。

2、“打开网格”对话框将显示。

选择我们在第二课时创建的网格文件(TutorWS.grd),在文件名上单击,这个文件名就进入文件名编辑框中了。

3、单击“打开”。

4、在“指定坐标系”对话框中,指定默认的Unreferenced local system坐标系,并点击“确认”。

采用默认属性的等值线图就创建成功了。

Surfer软件如何绘制等高线图解析

Surfer软件如何绘制等高线图解析

Surfer8.0如何绘制等高线图3.1 软件运行环境及特点Golden Software Surfer 8.0 (以下简称Surfer)是一款画三维图(等值线,image map,3d surface)的软件,是美国Golden Software公司的系列绘图软件之一。

该软件简单易学,可以在几分钟内学会主要内容,且其自带的英文帮助文件(help菜单)是相当完美且容易阅读的,对如何使用Surfer,解释的很详细,只要学过英语的人都可以很快上手。

Surfer的主要功能是绘制等值线图(contour map),是具有插值功能的绘图软件,因此,即使你的数据是不等间距的,依然可以用它作图。

此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map,等形式的图形,其功能是比较强大的。

Surfer的安装比较简单(目前,只有Windows操作系统下的版本,最为常用的是8.0版本),只要按其提示缺省安装即可。

其安装软件的大小不到30M,一般的计算机硬件基本能够顺利使用该软件。

安装好Surfer以后,其环境界面如图3-1所示。

命令菜单绘图命令目标管理窗口工作区状态栏图3-1 Surfer8.0软件界面·22·3.2 软件界面及命令菜单Surfer软件的界面非常友好,继承了Windows操作系统软件的特点。

从图3-1中可以看到,其最上方为命令菜单,在命令菜单的下方是命令菜单中的快捷工具栏(共两行),左侧的空白区域为目标管理窗口,用来更加方便的管理绘制的各个图形要素,右侧的空白区域为工作区,用来绘制图形,最右侧的一个竖条工具栏是绘图命令的快捷方式。

下面详细介绍各个命令菜单的主要内容。

3.2.1文件菜单(F)“文件菜单”如图3-2所示,主要是对文件进行操作,如文件的建立、加载、打印设置等。

图3-2 文件菜单新建—用来新建一个工作窗口,点击后即出现图3-1界面。

打开—打开一个已经存在的Surfer可以识别的文件。

Surfer使用操作说明

Surfer使用操作说明

Surfer使用操作说明首先是文件数据的准备1.边界文件这里记住要把边界数据存为“*blinking”文件的形式如果有13个点的话,最后要把第一个点在加上,目的是为了使边界闭合。

2.断层文件做等值线,坐标点可以是(*.dat, *.xls)文件格式如:钻孔号做好画图前的准备后可以开始画图:首先是对数据的网格化:选择网格栏中的“数据”从文件中选择所要等值线图的数据文件点击该数据文件后打开网格化数据,在其中分别选择X,YZ对应的数据如需在等值线图中加入“断层”,在网格化方法(M)中选择“最小曲率方法”,然后点击“高级选项(O)”,选择:“折断线和断层”点击“包含断层跟踪文件”选择断层数据文件,并点击断层数据文件点击确认后即可形成*.grd网格图文件然后在“网格”一栏中,选择“白化”,目的是使网络文件区域边界化,使之受边界限制,点击“白化”后,出现*.grd文件选择*.grd文件后再选择一个边界文件点击边界文件后出现:输出一个白化后的*.grd文件,显示成功白化后,对白化后的文件再“样条平滑”一下,然后在地图栏中选择“等值线图”中的“新建等值线图”“记住做新建等值线图的时候要选择那个”out,grd”文件而不是钻孔数据文件”点击后,选择样条平滑后输出的*.grd文件即可出现下图:件而不是钻孔数据文件”点击“基面图”打开边界文件,出现点击确认,如果想加钻孔号及名称,可选择“地图”一栏的“张贴图”中的“新建张贴图”,最后针对,这三个坐标系,让这三个坐标系放在同一个坐标系中,可以选择“编辑”中的“全选”在“地图”中选择“覆盖地图”这样就把一个含有断层的等值线图画出完毕。

怎样把suffer转化为cad的格式?在suffer的菜单栏中的“文件”里选择“输出”然后把此图保存为“autoCAD DXF(*.dxf)”形式,保存完后打开此图在工具栏中有个小手带加号的按钮,单击此按钮然后放在桌面上在点击右键选择“范围缩放”则可出现此图,然后在“编辑”菜单中选择“全选”就可把此图复制到cad中。

surfer8绘制等值线

surfer8绘制等值线

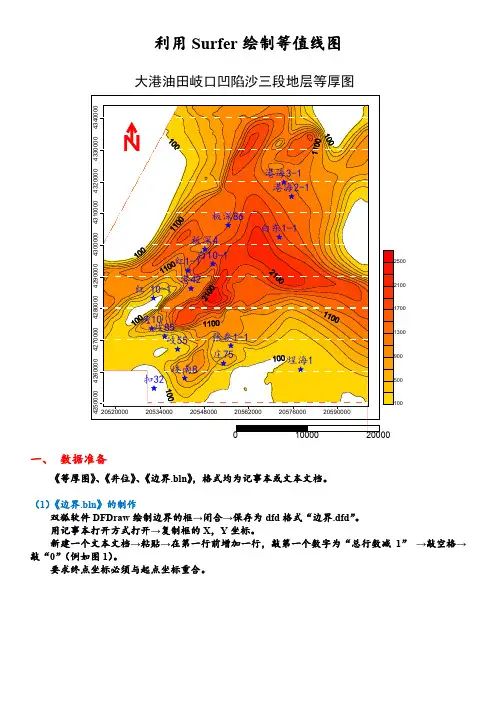

利用Surfer 绘制等值线图一、 数据准备《等厚图》、《井位》、《边界.bln 》,格式均为记事本或文本文档。

(1)《边界.bln 》的制作双狐软件DFDraw 绘制边界的框→闭合→保存为dfd 格式“边界.dfd ”。

用记事本打开方式打开→复制框的X ,Y 坐标。

新建一个文本文档→粘贴→在第一行前增加一行,敲第一个数字为“总行数减1”→敲空格→敲“0”(例如图1)。

要求终点坐标必须与起点坐标重合。

大港油田岐口凹陷沙三段地层等厚图图1文件另存为→保存类型选择“所有文件”→文件名写后缀《名称.bln》→保存。

二、绘制等值线(1)数据文件的网格化:“网格”→“数据”→《等厚图》→数据列X,Y,Z选择对应,网格化方法默认选择克里格→修改网格线速几何学数据→确定,创建得到“等厚图.grd”(2)等值线光滑处理:“网格”→“样条平滑”→“等厚图.grd”→确定,创建得到“out”(3)白化:“网格”→“白化”→“out”→《bj.bln》→“out”(4)绘制等值线图:“地图”→“等值线图”→“新建等值线图”→“out”→确定,创建得到白化后的等值线图三、修改等值线图(1)颜色充填及等值线的修饰:双击等值线图→“常规”中,勾选填充等值线、平滑等值线,程度高→“等级”中,点击填充设置填充图案与前景,点击等级设置最小值及间距,点击线条设置样式、颜色和线宽等(2)添加井位图及显示:“地图”→“张贴图”→“新建张贴图”→《井位》→“常规”工作表列X,Y,符号设置对应,设置缺省符号及颜色→“标注”选择井名列,设置字体、点阵大小及颜色→确定,创建得到井位图(3)井位图和等值线图的覆盖:选中两图→“地图”→“覆盖地图”→得到两图坐标叠合为一图(图2)图2(4)四条边的修饰:依次双击四条边→“常规”设置字体、点阵大小及颜色,Left Axis中注意将角度设为0°→“刻度”设置主刻度无或向外、长度→“比例”设置起点值及交邻轴值→“网格线”勾选主网格线显示,设置样式、颜色及宽度等(5)颜色条、比例尺、文本、指北符号、边框及美化双击等值线图→“常规”勾选颜色比例,确定→双击颜色条,设置频率及字体;“地图”→“比例尺”→设置次数、间距、标注增量、字体;“文本”→输入文字,设置字体、颜色、大小和风格;“符号”→“属性”→设置指北样式、颜色、大小;“矩形”→绘制边框;调位置四、另存为并导入CoreDRAW(1)输出为emf格式:“文件”→“输出”→保存类型emf,文件名“地图”→ 保存;(2)导入CoreDRAW:打开“CoreDRAW”→导入→取消群组(图3)(3)自行编辑,调线图3DF绘制的Sufer绘制的。

利用Surfer生成等值线图

利用Surfer生成等值线图

1、输入数据
打开surfer12,新建工作表,要求输入三列数据,分别坐标点(X、Y)和每个坐标点的数值(顺序可以任意)。

然后,打开“数据-指定XYZ各列”,设置X、Y、Z对应的各列标号,并保存文件。

2、生成网格
点击“网格-数据”,并选择第一步生成的文件,在弹出的对话框中设置网格化参数,网格化算法选择克里金插值法,再点击“确定”进行网格化操作并保存文件。

3、生成等高线图
点击工具栏左侧图标建立新场景。

选择“图形--新建—等值线图”选项,并打开第二步生成的文件,即可自动建立等值线图。

4、调整显示选项。

为了使得生成的图像更容易观察,需要适当调整。

先按照下图进行勾选,并在”顶边轴”的属性管理中选中”标注-显示“,以显示顶轴刻度。

在等值线图的属性管理器中,更改”层次-等值线着色-填充等值线“,并更改等值线颜色。

可选中“比色刻度尺“选项,以显示比色刻度尺,便于观察。

最终生成的等值线图如下图所示:。

Surfer教程 Surfer画等值线图教程

Surfer教程 Surfer画等值线图教程

Surfer教程Surfer画等值线图教程导读:Surfer是一款三维立体图制作软件,这款软件是由美国的Golden Software公司开发,这款软件对于地质工作者来说是一款特别不错的软件,现在本文就给大家介绍借助Surfer软件来画等值线图的方法。

1、首先要做的就是在excel上整理数据。

一般情况下坐标数据在B列和C 列,目标列也就是你要画等值线的数据随便放在哪一排,本次用的是F列,整理结果如图。

2、打开surfer软件。

认识软件界面,我们主要用菜单栏的数据和地图这两个功能。

如图。

3、找到数据功能,要将excel的资料转化为网格文件。

点中数据功能,单击,找到你所需资料的excel文件,点确定,会出现如下对话框,将x设为excel中含有Y坐标的列,y设为excel中含有X坐标的列,z设为目标列,本次用F列,网格化方法选克里格。

注意的是一般要将最下面的最大值改大一千,最小值改小一千。

右下角的两个数据差不多大小才是正确的,如果差距过大证明数据错误,在右下角数据后各扩大十倍。

点确认,之后会有对话框一直点确认,记住你输出网格数据的位置。

4、下面就是正式的生成等值线图,点选地图功能,选新建等值线图,在对话框找到刚生成的网格数据文件,直接点击打开,画图界面就会直接出现等值线图。

如图。

5、最后在左上角文件中选择另存为将图保存到你想要保存的文件夹。

或者你想转成其他文件就在文件功能中选择输出功能,选择你想要保存的格式保存在电脑中。

以上便是Surfer画等值线图的方法,由于该软件是一款全英文软件,如果你是以为英语能力比较薄弱的用户,那么在使用的过程中一定要注意所用功能的位置,以免点错功能。

Surfer_绘制等值线图(无水印版)

Surfer_绘制等值线图(无水印版)

-1.000.00 1.00 2.00 3.00 4.00 5.00 6.007.008.009.0010.00-1.000.001.002.003.004.005.006.007.008.0090032755650802510400Easting8100104001270015000173001960021900N o r t h i n gMt. St. Helens,请注册购买5,15,15,15,15,15,15,15,15,15,15,15,1第一节Surfer 界面环境与菜单操作第二节Surfer 创建基本等值线图第三节Surfer 图形的高级处理第四节Surfer 的高级设置第一节Surfer 界面环境与主要菜单操作一、Surfer 窗口界面环境二、File 菜单中的Import 和Export 命令三、Grid 菜单命令四、Map 菜单命令一、Surfer 窗口界面环境绘图工具栏绘图快捷按钮对象管理器二、File 菜单中的Import和Export 命令导入图形文件命令:Import用该命令导入图形文件,导入的文件格式包括:Golden Software 边界文件GSB;地图边界文件BNA;AutoCAD DXF文件;空白文件BLN;图元文件CLP、WMF、EMF;ESRI Shape 文件SHP;ESRI ArcInfo输出格式E00;MapInfo 交换格式MIF;位图格式GIF、DCX、JPEG(JPG)、PCX、等等。

导出(Export)命令使Surfer文件以其它程序能够调用的格式输出。

该命令能产生的文件格式如下:•AautoCAD[.DXF]文件,•Windows 图元[.CLP] 文件•位图TIFF 、BMP、TGA、PCX 、WPG、JPEG(JPG)、GIF、PCT、DCX、PNG•ESRI Shapefile文件[.SHP];•Golden Software 空白文件[.BLN]可以输出图形窗口中的全部内容,也可以仅选择部分图形或几个对象输出。

实习七 应用Surfer绘制等值线图

实习七 应用Surfer绘制等值线图

实验七:应用SURFER绘制等值线图1.实习目的油气地质研究涉及到地表高程、油层构造、地层厚度、储层性质等参数平面分布特征的描绘,人们常等值线图等平面图件来表示。

地质数据一般为离散分布的,等值线图的绘制过程就是将离散的数据点变换为连续的图形,以建立起区域性连续的整体概念。

计算机绘图是利用计算机所具有的高速运算能力,应用插值和拟合等数据处理方法,把数字处理过程和作图过程融为一体,提高作图的速度与效率。

需要注意的是计算机平面制图尚不能主动考虑具体的地质情况,因此,应用Surfer软件生成的图形多数情况下要以矢量方式输出并进行编辑、修改。

本次实习要求掌握应用SURFER软件绘制等值线图和输出的方法。

2. 数据准备表实7-1 某油田储层孔隙度平面分布数据。

序号X YΦ序号X YΦ1418621.00531184.008.5715418120.00532037.0012.8 2418429.00531278.0016.616417697.00531913.0010.5 3418614.00531394.0010.3717417895.00532011.008.94418094.00531290.00 3.5618418255.00532243.0017.5 5418269.00531394.0014.9719417341.00531925.00176418427.00531489.008.0920417725.00532133.00 6.47418150.00531343.0010.821418065.00532324.0012.1 8417914.00531375.00 5.3222418207.00532455.0019.2 9418431.00531701.0010.323417986.00532486.0014.5 10417897.00531586.008.424417499.00532458.0016.96 11417708.00531719.0011.825417725.00532597.0018.45 12417886.00531809.00 6.326417913.00532635.0016.03 13418067.00531920.0011.527417985.00532833.0013.9 14417439.00532191.009.428418429.00530450.007.73.实习步骤3.1 数据输入启动【Grapher】进入系统的初始画面,下拉【File】菜单,点击【New】命令,弹出【New Window】 窗口,选Worksheet项,点击【OK】打开空白Worksheet数据表。

Surfer做等值线图

Surfer做等值线图

从事煤炭资‎源勘查工作‎中,需要做很多‎等值线图,周围同事多‎是用传统的‎三角网插值‎方法,一个钻孔一‎个钻孔地量‎取之间的距‎离,然后在Ex‎c el表格‎中计算分点‎距离,再在CAD ‎中描点连线‎……虽然这是一‎种严密的插‎值法,但是感觉过‎程复杂,与传统手工‎作图无异,需耗费很大‎精力。

同学推荐用‎S u rfe‎r软件,我用了一天‎时间,基本掌握了‎这种作图方‎法。

这里,我要感谢水‎文07-1班的邓同‎学以及其他‎同学朋友给‎我提供的帮‎助。

Surfe‎r做等值线‎图主要用到‎两种数据,一种是钻孔‎数据,包括钻孔坐‎标和需要描‎述的目标数‎据(如煤厚、灰分、硫分等),另一种是边‎界数据,主要是矿区‎边界,即拐点数据‎。

这两种数据‎分别对应着‎S u rfe‎r里的da‎t文件(也可以是其‎它可识别格‎式,如txt)和bln文‎件。

第一步:制作数据文‎件1、制作钻孔数‎据文件这一步可以‎在E xce‎l、WPS、记事本中完‎成,也可以在S‎u erfe‎r工作表中‎建立。

其格式如下‎图:数据录入完‎成后,保存为tx‎t格式。

注意:我用的是W‎PS,另存为的时‎候须选择制‎表符分割的‎txt文件‎。

2、制作bln‎文件(边界数据)一般情况下‎,边界数据都‎是比较少的‎,可用Sur‎fer工作‎表直接建立‎,保存为bl‎n文件即可‎。

其格式如下‎图:第一行31‎代表边界拐‎点坐标的个‎数,后面的0值‎表示后面的‎等值线绘制‎在边界内部‎,如果写成1‎,表示等值线‎绘制在边界‎外部。

后面的数值‎为钻孔坐标‎,第一栏为横‎轴(Y值)。

保存为bl‎n格式。

注意:我们工作区‎域只有30‎个拐点,写31的原‎因是最后一‎个钻孔坐标‎与第一个相‎同,形成一个封‎闭区域。

Ps:有时候拐点‎数较多,又没有拐点‎坐标文件,需要我们直‎接从图上量‎取,比较方便的‎方法是用工‎具展点。

比如,我用的CA‎D作图,作图比例为‎1:1000(保证了展点‎出来的坐标‎不变),矿区边界是‎多段线圈成‎,拐点较多,我就用到了‎Dxf2x‎yz2.0这个工具‎来展点。

sufer11画等值线图步骤

sufer11画等值线图步骤

sufer11画等值线图步骤Sufer11 画等值线图1、打开surfer11,点击Grid---Data,弹出⼀个Open Data的窗⼝,选择⼀个包含有成图所需数据的excel表格。

点击所选excel⽂件,会出现⼀个Grid Data(⽹格化数据)的窗⼝,选择所要成图的三列数据X,Y,Z(对应于excel 表格中数据,可点击view data查看),⽹格化⽅法(Gridding Method),储存路径等,最后点击OK,就会输出⼀个grd⽂件。

2、选择菜单栏Map—New--Contour Map,找到上⾯⽣成的grd⽂件所在位置,点击打开,就得到所要的平⾯等值线图(未上⾊)。

如果等值线不够平滑,可以点击Contours...,在左下属性管理(Property Manager)选择General--Smoothing,进⾏None、Low、Medium、High四种不同程度地平滑。

3、然后就是为等值线图上⾊,添加坐标轴名,图名,⽐例尺等。

上⾊:点击Contours...,在左下属性管理(Property Manager)选择Levels--Filled Contours--Fill Colors,勾选Fill Contours和Color Scale。

添加⽐例尺:点击图像呈选中状态---点击map—add—scale bar添加图名:点击软件左侧object manager—map—top Axis—propertymanager—title—title text—输⼊图像名称4、完成以上步骤后,便可以点击图像—点击file--Export导出图⽚。

Surfer中⽹格化⽅法的选取探究⽹格化⽅法的特征及应⽤条件⽹格化概念—是指通过⼀定的插值⽅法,将稀疏的、不规则分布的数据插值加密为规则分布的数据,以适合绘图的需要。

⽹格化⽅法—加权反距离法(Inverse distance to a power)、克⾥格法(Kriging)、最⼩曲率法(Minimum curvature)、改进谢别德法(Modified shepard’s method)、⾃然邻点法(Natural neighbor)、最近邻点法(Nearest neighbor)、多项式回归法(Polynomial regression)、径向基函数法(radial basis function)、带线性插值的三⾓剖分法(triangulation/liner interpolation )、移动平均法(moving average )、数据度量法(data metrics )和局部多项式⽅法(local polynomial)。

Surfer成等值线图使用方法

Surfer成等值线图使用方法

Surfer成等值线图使用方法
1.打开Surfer软件,打开工具栏目录下的数据选项,后选择准备好的EXCLE文件,网格化数据x选原y坐标,y选原x 坐标,z选硫分或灰分,确定创建网格数据文件,打开工具栏地图等值线图新建等值线图打开已创建的网格数据文件,就出现了等值线图。

双击图面出现对话框,对图进行编辑,根据取值在等级栏经行添加或删除多余值,标注双击点是选项,点应用即可成图。

2.工具栏地图下选项:张贴图新建张贴图打开原创建EXCLE文件,双击图面出现map:post属性对话框,工作表列选项同上,符号一般选列A,标注选列A,这就创建了分类图,然后点左面两个map文件,右键对象组合
文件导出保存dxf文件并命名,出现对话框
保存比例信息,确定就出现了带坐标的等值线图。

3.如果直接上坐标,打开Surfer软件,张贴图新建张贴图打开原创建EXCLE文件,x选原y坐标,y选原x坐标,然后进行标注即可,导出dxf文件并命名。

无需创建网格化数据形成grd文件。

3.+字长度0.10cm,字体:宋体点阵0.10。

surfer绘制高密度对数坐标(深度)等值线图

surfer绘制高密度对数坐标(深度)等值线图

绘制高密度对数坐标(深度)等值线图1.执行通讯软件(BTRC2000),打开原始高密度数据文件(如:test.fda)。

2.单击“计算→高密度极距(AB/2)”命令,将层号转换为深度。

3.单击“转换→Surfer格式”命令,将数据转换为surfer格式数据(如test.dat)。

4.执行Surfer软件。

5.单击“file→worksheet”命令,出现一表格。

6.单击“file→open”命令,打开上面转换之后的surfer格式文件(如test.dat)。

7.单击“Compute→Transform”命令,将出现下面对话框:此时,输入公式“B=-LOG10(-B)”,如上图所示,将B 列数据(深度)转换为对数值。

注意:行数从第2行到最后一行(如:2到473)。

然后单击“OK”按钮。

结果如下:8.单击“file→save”命令,保存转换后的结果。

9.单击“Windows→plot”命令,回到绘图状态。

10.单击“grid→data…”(网格化数据)命令,打开刚存盘的文件(如:test.dat)。

出现下面选择框:单击“Data Info…”(数据信息)按钮(上图箭头处),出现下面界面:分别将X轴和Y轴的最大值(Maximum)和最小值(Minimum)该为与数据信息中对应值一样,如上箭头处。

单击“OK”按钮即生成网格化文件。

11.单击“Map→C ontour…”(绘等值线)命令,选择刚生成的网格文件。

出现下面对话框:在“Fill Contour(颜色填充)”方框处点击一下,方框内打钩(表示选中填充颜色),在“color scale(颜色刻度)”方框处点击一下,方框内打钩,然后单击“Fill(填充)”按钮,并选择最大值颜色和最小值颜色。

如下所示:单击“OK”按钮,即绘出对数等值线图如下:12.改变绘图比例。

首先点击一下图象,然后单击“Map→Scale”命令,出现下面选择框:在“Proportionl XY Scaling”方框处点击一下,取消方框内的钩。

surfer成等值线图流程

surfer成等值线图流程

Surfer成电阻率等值线图基本步骤Surfer成电阻率等值线图的基本步骤包括:新建图形文档、网格化、生成等值线图、填充色标、修饰图片五个基本步骤。

1、新建图形文档图1如图1所示,点击“文件”然后点击“新建”后弹出图2所示窗口,之后选择“图形文档”,点“确认”即可完成新建图形文档。

图32、网格化如图3所示,点击“网格”然后点击“数据”则弹出图4所示窗口,然后如图5所示,链接到保存有需要网格化的“dat”格式的文件夹,选中需要网格化的“dat”格式的文件后点“打开”即可弹出图6所示窗口。

图4图5弹出图6所示的窗口后需要设置的是如图中黄色标注所示的“a :网格化方法”和“b :网格线素几何学”。

具体设置如下,a 、网格化方法”:克里格b 、网格线素几何学”X 方向按照软件默认值设置,Y 方向最大值和最小数值设定时,若是数值显示为负数时,要设定为小于最初显示数值并且与其最接近的10的倍数的一个数值。

若是数值显示为正数时则正好相反。

例如图6所示Y 方向最小应设定为-90,最大设定为-10,图7所示,Y 方向最小应设定为10,最大应设定为100。

设置好后点“确认”会弹出如图8所示窗口,然后再点击“确定”即可。

3、 生成等值线图如图9所示,点击“地图”然后选择“等值线图”然后选择“新建等值线图”后单击即可弹出图10所示窗口,在图10所示窗口中链接到之前网格化后的“grd ”格式的文件,点击打开即可弹出图11所示窗口。

图6 a b图7 -90 -10 10 100 图8图9图11 图11双击图片,12所示的地图属性窗口,先设置如图12中c 标注的“常规”选项,在常规选项里将“填充等值线”、“颜色比例”、“平滑等值线”三项勾选后,程度选择“高”。

然后接下来点击“等级”如图13显示的窗口,在此窗口中进行色标的填充。

如图13中d 标示的所示,点击载入即可弹出图14率值范围相匹配的色标后点“打开”即可显示如图15所示的效果。

surfer画等温线的简要方法

surfer画等温线的简要方法

采用surfer绘制等值线的简要方法1、先把CAD图纸输出为wmf格式。

具体操作步骤为:选中想要输出的CAD图形,然后依次选择“文件→输出→保存”。

如下图所示。

2、在surfer中选择“地图→基面图”载入之前保存的wmf格式图形,形成基面图,当载入图形时会弹出提示框,把“拆解图元文件”前面的勾去掉。

我们要用这个基面图选出坝体轮廓及温度计位置。

在基面图中右键选择弹出菜单中“数字化”命令,如图所示。

然后选择坝体轮廓、温度计,另外每个廊道的轮廓都应该单独选处来,然后把选择出来的数据保存为bln类型文件。

如图所示。

按此方法分别选择温度计以及廊道轮廓。

3、在surfer中打开bln格式数据进行相应修改。

首先讲一下bln文件的格式,bln文件具有如下格式:length,flagX1,Y1X2,Y2……Xn,Yn其中,length是基面曲线中点坐标的数量,如果X1=Xn,Y1=Yn,则所有的点将围成一条闭合的曲线,否则就不是一条闭合的曲线。

flag有两个值,0和1。

当flag=1时,闭合曲线中的等值线可以用此bln文件消除,如果flag=0,则闭合曲线外面的等值线被消除。

用surfer首先打开坝体轮廓的bln文件,做如下修改:length+1,flag=0,把X1,Y1那一行数据复制至最后一行,这样就形成了一闭合曲线,如图所示。

修改前修改后修改坝体内廊道的bln文件,length+1,flag=1,把X1,Y1那一行数据复制至最后一行形成了一闭合曲线,在这里flag=1的原因是坝体内的廊道里不能有等值线。

然后把每个廊道的点坐标数据复制到坝体轮廓那一个bln文件里。

如图所示。

修改温度计的bln文件,把length,flag那一行去掉,在每支温度计对应的温度加进去。

如图所示。

4、在surfer中选择菜单“网格→数据”,打开修改过的温度计bln文件,把其坐标改成和wmf基面图的坐标一致。

如图所示。

wmf基面图的坐标在属性|限制里,如图。

surfer绘制高密度对数坐标(深度)等值线图

surfer绘制高密度对数坐标(深度)等值线图

绘制高密度对数坐标(深度)等值线图1.执行通讯软件(BTRC2000),打开原始高密度数据文件(如:test.fda)。

2.单击“计算→高密度极距(AB/2)”命令,将层号转换为深度。

3.单击“转换→Surfer格式”命令,将数据转换为surfer格式数据(如test.dat)。

4.执行Surfer软件。

5.单击“file→worksheet”命令,出现一表格。

6.单击“file→open”命令,打开上面转换之后的surfer格式文件(如test.dat)。

7.单击“Compute→Transform”命令,将出现下面对话框:此时,输入公式“B=-LOG10(-B)”,如上图所示,将B 列数据(深度)转换为对数值。

注意:行数从第2行到最后一行(如:2到473)。

然后单击“OK”按钮。

结果如下:8.单击“file→save”命令,保存转换后的结果。

9.单击“Windows→plot”命令,回到绘图状态。

10.单击“grid→data…”(网格化数据)命令,打开刚存盘的文件(如:test.dat)。

出现下面选择框:单击“Data Info…”(数据信息)按钮(上图箭头处),出现下面界面:分别将X轴和Y轴的最大值(Maximum)和最小值(Minimum)该为与数据信息中对应值一样,如上箭头处。

单击“OK”按钮即生成网格化文件。

11.单击“Map→C ontour…”(绘等值线)命令,选择刚生成的网格文件。

出现下面对话框:在“Fill Contour(颜色填充)”方框处点击一下,方框内打钩(表示选中填充颜色),在“color scale(颜色刻度)”方框处点击一下,方框内打钩,然后单击“Fill(填充)”按钮,并选择最大值颜色和最小值颜色。

如下所示:单击“OK”按钮,即绘出对数等值线图如下:12.改变绘图比例。

首先点击一下图象,然后单击“Map→Scale”命令,出现下面选择框:在“Proportionl XY Scaling”方框处点击一下,取消方框内的钩。

surfer成等值线图流程

surfer成等值线图流程
旋转色标按照如图21所示,右击色标标尺,然后选择“旋转”双击后输入“270”即可。显示的效果图如图22所示。
如图23所示,单击h标示的“T、文本”按钮,使该按钮凹下去后,然后鼠标在图形文档的空白处单击即可弹出图23所示的“Text”窗口,该窗口中可对所输入的文字进行编辑,具体如标示I、J、K、M、:
Surfer成电阻率等值线图基本步骤
Surfer成电阻率等值线图的基本步骤包括:新建图形文档、网格化、生成等值线图、填充色标、修饰图片五个基本步骤。
1、 新建图形文档
如图1所示,点击“文件”然后点击“新建”后弹出图2所示窗口,之后选择“图形文档”,点“确认”即可完成新建图形文档。
2、网格化
如图3所示,点击“网格”然后点击“数据”则弹出图4所示窗口,然后如图5所示,链接到保存有需要网格化的“dat”格式的文件夹,选中需要网格化的“dat”
如图13中d标示的所示,点击载入即可弹出图14所示的窗口,链接好与电阻率值范围相匹配的色标后点“打开”即可显示如图15所示的效果。在图15中点击如e标示所示的“确认”后即可显示如图16所示的效果图。
此外,填充色标除了可以载入先前已经设定好的色标外也可以自行设置色标,在最后的附录中会详细讲解此项内容。
按照以上步骤,点击图形最左边的绿色小方框,可以把图形的坐标尺设置成主间距为10的刻度标尺。
图形最下面的标尺也可以按照将“常规”窗口中的“ⅴ”给取消掉,以及刻度窗口中的主刻度设置为“无”两步设置给取消掉。
按以上步骤将图片的横坐标与纵坐标标尺给修改好后即可出现图20所示的效果图。
最后将等值线图右边的色标旋转270度后,然后再在图片上标好名称即可完成结果的编辑。
格式的文件后点“ቤተ መጻሕፍቲ ባይዱ开”即可弹出图6所示窗口。

surfer成等高线图详细截图步骤

surfer成等高线图详细截图步骤

Surfer成图步骤一、网格化数据单击“网格”“数据”弹出如图1.2所示对话框,选择需要网格化的“.dat”格式的数据,点击“打开”。

图1.1图1.2弹出如图1.3所示对话框,其中在“数据列”中“X”选择X;“Y”选择Z;“Z”选择Res,网格线素几何学中“X方向”的“最小值”和“最大值”以及“Y方向”的“最小值”和“最大值”要根据所选用的边界文件的X坐标的最小值、最大值和Y坐标的最小值和最大值来设置。

图1.3图1.3所示对话框中参数设置好之后点击确定,弹出图1.4所示对话框,点击确定,网格化数据完成。

图1.4二、滤波单击“网格”“滤波器”打开刚网格化的的后缀为“.grd”的数据,弹出如图1.3所示对话框。

图2.1图2.2滤波方式选择“低通滤波1”,点击图标,弹出2.4所示对话框,选择刚网格化过的后缀为“.grd”格式的数据。

点击保存,替换原有数据。

最后弹出图2.5所示对话框,点击确定,滤波完成。

图2.3图2.4图2.5三、新建等值线图点击“地图”“等值线图”“新建等值线图”弹出图3.2所示对话框,打开刚滤过波的后缀为“.grd”格式的数据,即可出现如图3.3所示的等值线图。

图3.1图3.2图3.3四、图形填充鼠标在刚创建的等值线图上“双击”弹出如图4.1所示属性窗口。

在“常规选项卡中”在“填充等值线”中勾选“填充等值线”和“颜色比例”,在平滑中勾选“平滑等值线”,“程度”选择“高”。

图4.1在“等级”选项卡中单击表头“等级”,弹出如图4.3所示对话框,“最小”设为0点击“确定”。

图4.2图4.3单击表头“填充”,弹出图4.5所示对话框,单击“前景色”的色标(红线圈出位置),弹出图4.6所示对话框,先将“最小值”设为0,再点击“载入”选择“色标.clr”打开,点击3次“确定”后即可得到如图4.9所示填充完成的等值线图。

图4.4图4.5图4.6图4.7图4.8图4.9五、边界文件覆盖点击“地图”“基面图”弹出图5.2所示对话框,选择所需的边界文件打开。

SURFER软件使用方法简介

SURFER软件使用方法简介

15 SURFER使用方法简介Golden Software Surfer是美国Golden软件公司推出的三维绘图软件,其主要功能是绘制等值线图,其功能较强,是地学领域广泛使用的制图软件,本章主要介绍用SURFER 7.0绘制等值线图的方法。

SURFER7.0启动后,其操作界面如图15.1.1所示。

主要包括菜单、工具栏、状态栏、工作区等。

另外,根据用户需要,查通过View(视图)菜单下的Object Manager来设置是否显示对象管理器。

图15.1.1 SURFER7.0操作界面15.1 SURFER绘制等值线图的基本步骤SURFER绘制等值线图的基本步骤如下:(1)数据准备用SURFER绘制等值线图的数据最少应包括3列数据,X坐标,Y坐标,Z坐标(特征值),为了便于标注数据,一般应有数据点名称列。

假如某区研究对象厚度数据如表15.1.1 204所示。

表15.1.1 某区研究对象厚度数据X坐标Y坐标地层厚度钻孔编号X坐标Y坐标地层厚度钻孔编号36623151.7 3893852.8 45.98 ZH01 36624318.5 3893844.8 22.12 ZH02 36625171.5 3893852.8 29.12 ZH03 36625199.6 3893237.2 12.80 ZH04 36624145.5 3893156.8 15.60 ZH05 36623369.0 3893285.5 20.22 ZH06 36622705.2 3893329.8 65.00 ZH07 36623896.1 3893575.2 34.00 ZH08 36624749.0 3893217.1 26.00 ZH09 36624897.9 3892613.6 5.90 ZH10 36623385.1 3892782.6 45.00 ZH11 36622572.4 3892665.9 76.77 ZH12 36622717.2 3892038.3 34.00 ZH13 36623381.1 3891764.7 14.00 ZH14 36623344.9 3892150.9 43.78 ZH15 36624869.7 3892368.2 40.54 ZH16 36625223.8 3891808.9 8.90 ZH17 36623815.6 3892094.6 18.00 ZH18 36624370.8 3892307.8 28.92 ZH19 36624938.1 3891736.5 21.00 ZH21首先将上述实测数据输入计算机存为绘图数据文件。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

v1.0 可编辑可修改用surfer软件绘制等值线图详细说明
共分以下几步完成:
第一步:建立数据文件
每个人需要建立两个文件便可完成所有等值线图的绘制。

(小曼与景立由于没有边界可不建立边界文件)
1)绘图文件数据:一次在excell中建立完成(当然也可在surfer工作表中建立)。

格式如下:
钻孔号(A栏) X坐标(B栏) Y坐标(C栏)绘图数据1(D栏)绘图数据2(E栏)。

延5
2。

保存格式后缀为 (如
2)边界数据:由于边界数据没有几个,最好在surfer 工作表中建立,这样不需数据格式转换。

步骤:打开surfer软件,点击左上脚空白处(第二行第一个位置键),选worksheet,则可建立边界数据文件。

格式如下:
X坐标(A栏) Y坐标(B栏)
5 0
第一行5代表边界坐标的个数,注意后一行坐标数据必须重复一下第一行坐标数据,这样才能形成一个闭合边界,0代表边界内的等高线要绘制。

存盘格式为(如)
第二步:数据网格化
建立好两个数据文件后,打开surfer软件。

在Grid(网格)中——点data(数据)——把绘图数据文件打开——在图标左边对X,Y,Z坐标进行选项,由于先画等值线,因此,必须选绘图数据文件上B、C、D栏(以后做其它等值线可将D栏该选为E栏或F栏,等等),即X选columnB,Y选columnC,Z选columnD(必须切记)——其它项目默认不变,点击ok——若出现是否替代存在的文件,再点击yes(若出现将改动保存到report1,点击No,有此要求,也许没有)——自动生成文件。

第三步:绘等值线图
在map(地图)中点contour map(等值线图)再点new contour map(新建等值线图),再点网格化文件——打开——等值线图形便绘出。

第四步:修饰等值线图
在做好的图形上双击鼠标左键——会出现contour properties(等值线图属性)操作框图,在gene ral中(有时不需点击)——选择smoothing(圆滑等值线)——再选择圆滑的Amount(数量)——high(高度圆滑)——其它指标不改动——紧接着点击levels(修改等值线间距)——再点击下面l evel,可修改等值线间距(interva)——点击ok—再点击一次ok(等值线间距视图上线条的密集程度而定,可参考矿上已有图件的间距)。

若想改变等值线上标注的数字大小,再双击图形,点击contour properties图标下的lable,通过把curve(数字标注的弯曲度)调大,把label to label 改小,可加密等值线的标注数字—ok—ok。

若想每条等值线上均标注上数字,可将label下面的No通过双击全变为yes即可。

若想改变等值线的颜色,同样左键双击图面后——单击line——可调整线条(style)的类型,颜色(color)及尺寸(line)。

第五步:在图上加钻孔号及钻孔数据
(1)加钻孔号
点击map——点击post map ――new post map――点击文件打开――会出现一个错误的钻孔显示图,不要紧,用鼠标向上或向下或左或右移动一下,在错误图形处右键单击鼠标,会出现一个菜单,点击properties(最下面),会出现图标map:post properties――点击general――点击X为co lumnB ,Y为columnC,symbol为none,――点击右边“口”图案区,――选择钻孔图案(选成圆形)及颜色(color)――点击右下脚ok,再点击labels,从worksheet中选择钻孔号位置(应选A栏),再选钻孔号标注位置(position),应选上方(above)――(从Font中还可选择钻孔号的显示颜色(color))――点击下方ok。

(若图形不重叠,压F2键,点击map中overplay)
(2)加钻孔数据
二次点击map――点击post map ――new post map――点击打开文件――再双击图面,出现图标ma p:post propertie,点击general——点击X为columnB ,Y为columnC,symbol为none――点击l abels,在worksheet中点为columnD(或E、或F),在position中改为righ(数据显示在钻孔右边),在Font中可该数据显示大小(point),数据显示颜色(color),然后点击ok――再ok完成。

第六步:在图上加边界
点击map――base map――点击边界文件名――打开――ok――压F2键――点击map点击overlay maps完成。

第七步:在图边加题目
在图顶或图底边界线附近双击鼠标,出现map:Top Axis properties图标,在Title中写入图件名称――点击左边Font(注意右边也有一个,不要点击右边),改变字体大小(point)及显示颜色(c olor)――ok――再ok完成。

第八步:保存图形文件
点击File――点击save as――保存为完成。

此外,若想在图上加比例尺、加图框,则按F2键后在map中点Map scale即可。

还有,可用抓图符号(界面上手的形状)对图件左右上下移动,双击该图标可取消,同样双击放大或缩小图标两次,该图标也会取消。

再有:若想再加一个图框,点击菜单栏(倒数第三个)“口”(rectangle)命令,在现有边框外再画一个图框。

Surfer(等值线图)
2010-04-11 21:05:32| 分类:软件应用之surfer | 标签: |字号大中小订阅
Surfer(等值线图)
使用手册
1:怎样安装该软件
将光盘Surfer文件夹下面文件全部考入硬
盘即可
2:怎样运行Surfer文件
进入计算机硬盘Surfer子目录下,直接运行
文件
3:怎样生成地面等值线图
a:进入Surfer运行之后屏幕出现如下图对话框
b:选择Grid下的data菜单运行,然后选择已准
备好的各钻孔坐标文件
(该文件名可从KT2000文件数据库菜单下直
接生成或人工进行编辑
其文件名应为*.dat类型)此时计算机将自动的生成已处理的文件,
其文件名为选中处理的文件,扩展名为*.grd
c:再进入Map菜单下的contor菜单,选择已生成
的带*.grd的文件,
按确定、立即生成等值线图,其中有许多选项,请用户自己选择,
然后生成按选择项的图,如下图。

4:怎样生成带钻孔标注的地面图
a:进入Map菜单下的post菜单,选择
已生成的数据文件
然后确定,随即会弹出如下对话框,注意请一定要选择
因为该项将会显示钻孔符号该项
显示圆圈
请仔细选择各项根据要求选择生成如下图
5:怎样生成立体图
a:进入Map菜单下的surface菜单,选择已生成的数据文件*.grd,
然后自动生成地面立体图。
