Surfer11最新版中文教程
Surfer11教程13_白化一个网格文件
Surfer11教程13_白化一个网格文件Surfer 11教程（第十三课）程贤辅翻译2012/12/16第十三课白化一个网格文件Surfer建立的网格文件总是长方形或者是正方形的。
当你需要的一个网格的轮廓线不是长方形或者正方形时，网格需要将某一部分白化。
“Grid|Blank(网格|白化)”命令利用一个形状不规则的.bln 边界文件和一个矩形的网格文件相互制约。
其结果是返回一个新的网格文件，它在边界处网格数据将消隐白化。
要显示一个将等值线图按基底图白化的白化文件：在前面的课程(叠加图形层)中，您创建了一个图形，它包括一个等值线图层、一个散点图层，以及三个基底图层。
而第一个基底图层中所显示的矩形区域是我们感兴趣的，而等值线图层显示的面积明显大于我们所需要的显示区域。
我们要使用白化命令，将创建一个新的网格文件，在这个矩形基底图以外的所有区域将全部白化。
在现有的图形上，在对象管理器中单击上面的两个基底图旁边的方框，将其中的勾去掉。
这就关闭了这些基底图的显示。
要白化该网格文件：1、白化之前，单击“File|Open(文件|打开)”命令。
选择“Demorect.bln”文件并点击“Open(打开)”。
该.BLN文件就在工作表中打开。
2、第一行显示的白化文件的头信息。
单元格A1中显示端点的总数(在本例中为5)。
B1单元格中显示的是白化标志。
白化标志可以是一个“0”，以指示白化外部，或者“1”，表示将要白化边界的内部。
我们是要白化矩形区域以外的部分，要确保白化标志的设置是否正确。
单元格B1中现在是显示零，符合要求，因此该文件不必修改可以关闭。
点击“File|Close(文件|关闭)”。
3、在场景窗口中，单击“Grid|Blank(网格|白化)”命令。
4、在“Open Grid(打开网格)”对话框中，选择Demogrid.grd 文件并点击“Open(打开)”, 这是用于创建原始等高线图的网格文件。
5、在接下来的“Open(打开)”文件对话框中，选择DemoRect.bln文件并打开它。
Surfer11 教程09_增加透明度,色阶和标题
Surfer 11教程（第九课）程贤辅翻译2012/12/04第九课增加透明度，色阶和标题在Surfer中，所有的图形、影像图、文本、线条、填充、符号或者整个图层，它们的不透明度都可以自定义。
所谓不透明度，就是一个对象的光影可以通过另一个对象的数量。
默认情况下，对象按100%的不透明度来显示，这意味着没有光线可以通过该对象。
可以调整对象的不透明度数值，使对象呈现半透明状态。
当不透明度为0%时，表示完全透明，或者完全不可见。
透明度有何用途？减少对象的不透明度使你提高通过一个对象去看到其他对象的能力。
当要创建一个半透明的图形或对象时，这也许是有用的。
例如，您可能希望显示一个半透明的等值线图，用它覆盖在一张上面有基底图的卫星地图上。
还有，当你有多个图层，或填充对象，而你又需要看到所有的层，这时候设置整层的不透明度是非常有用的。
色阶是什么？色阶广泛地应用于等值线图、3D线框图、3D曲面图、影像图以及矢量图中。
色阶是在一个着色的等值线图中每个等值线等级将要填充的颜色；是一个在3D线框图中给每一层分配的颜色；它是应用在影像图，或3D曲面图，以及填充分配给矢量符号的颜色。
这些功能可以提高最终图形的质量吗？具有图形的多个层次，具备色阶的比色刻度尺，以及具有标题说明的完整的图形，这就具备了提供良好组织和易于理解的出版质量的图形。
创建一个着色的等值线图要创建等值线图：1、单击“File|New|Plot(文件|新建|工作场景)”命令，或者，单击按钮。
一个新的空白工作场景窗口显示出来。
2、单击“Map|New|Contour Map(图形|新建|等值线图)”命令。
3、在“打开网格文件”对话框中的文件列表中，选择TutorWS.grd这个网格文件。
这个TutorWS.grd网格文件创建于第二课，它位于Surfer主目录的Samples目录中。
4、单击“打开”。
该图形就使用默认的设置建立起来。
5、点击一下这个等值线图去选中它。

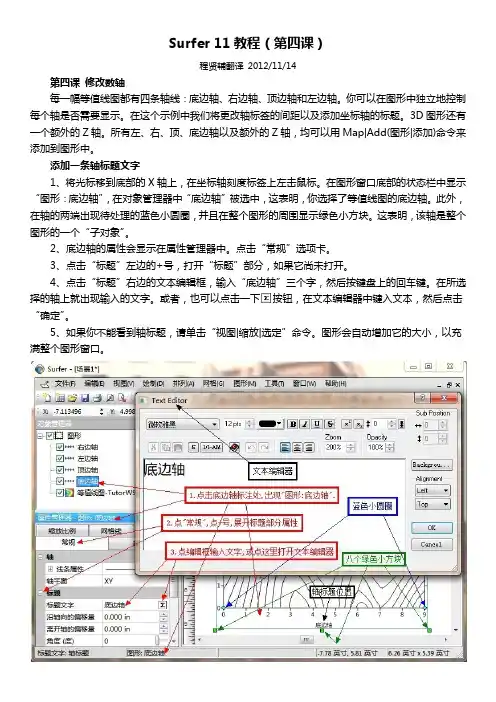

Surfer11 教程04_修改数轴
Surfer 11教程（第四课）程贤辅翻译2012/11/14第四课修改数轴每一幅等值线图都有四条轴线：底边轴、右边轴、顶边轴和左边轴。
你可以在图形中独立地控制每个轴是否需要显示。
在这个示例中我们将更改轴标签的间距以及添加坐标轴的标题。
3D图形还有一个额外的Z轴。
所有左、右、顶、底边轴以及额外的Z轴，均可以用Map|Add(图形|添加)命令来添加到图形中。
添加一条轴标题文字1、将光标移到底部的X轴上，在坐标轴刻度标签上左击鼠标。
在图形窗口底部的状态栏中显示“图形：底边轴”，在对象管理器中“底边轴”被选中，这表明，你选择了等值线图的底边轴。
此外，在轴的两端出现待处理的蓝色小圆圈，并且在整个图形的周围显示绿色小方块。
这表明，该轴是整个图形的一个“子对象”。
2、底边轴的属性会显示在属性管理器中。
点击“常规”选项卡。
3、点击“标题”左边的+号，打开“标题”部分，如果它尚未打开。
4、点击“标题”右边的文本编辑框，输入“底边轴”三个字，然后按键盘上的回车键。
在所选择的轴上就出现输入的文字。
或者，也可以点击一下按钮，在文本编辑器中键入文本，然后点击“确定”。
5、如果你不能看到轴标题，请单击“视图|缩放|选定”命令。
图形会自动增加它的大小，以充满整个图形窗口。
改变刻线和标注属性数轴的所有属性都是可编辑的，包括刻度线的格式和疏密程度。
要更改数轴的刻度标签：1、在“属性管理器”中，单击“缩放比例”选项卡上显示的数轴缩放比例选项。
2、在“主刻度间隔”右边的编辑框中，将1改成1.5。
3、在键盘上打回车键，每个刻度之间的间隔变成1.5倍图形单位。
这个间隔立即自动在图形数轴上更新。
4、点击“常规”选项卡。
5、点击“标注”左边的+号，如果它尚未展开。
6、点击“标注格式”左边的+号，打开标注格式那一部分。
7、将标注格式类型选择为“固定型”。
8、单击小数位数旁边的编辑框，更改原来的数值为现在的数值1。
9、按键盘上的回车键，这表明，底边轴的刻度标注小数位数只有1位。
surfer软件使用手册-PPT课件教学教材
编辑菜单（Edit）
图 1－3 给出了编辑菜单的所有命令。 Undo － 撤销 Redo － 重复上次操作 Cut － 剪切 Copy － 复制 Paste － 粘贴 Paste Special － 特殊粘贴（可以 粘贴如 Word 格式文 本，图形等特殊的对象） Delete － 删除 Select All － 全选 Deselect All － 全部不选 Invert Selection － 反向选择 Object ID － 目标的识别标志 Reshape － 重新成形 Properties － 目标属性
手工绘图菜单（Draw）
Text － 手工填写文字文本 Polygon － 手工绘制多边形 Polyline － 手工绘制多段直线 Symbol － 手工绘制缺省符号（＋） Rectangle － 手工绘制矩形 Rounded Rect － 手工绘制圆角矩形 Ellipse － 手工绘制椭圆
排列菜单（Arrange）
surfer软件使用手册-PPT课件
文件菜单（File）
图 1－2 给出了文件菜单中的所有命令。 New － 用来新建一个工作窗口，即出 现如图 1－1 中的界面。 Open － 打开一个已经存在的 Surfer 识别的文件。 Close － 关闭当前窗口。 Save － 保存当前窗口内容。 Save As － 将当前窗口内容另存为其 它文件名。 Import － 输入 Surfer 认识的图形格 式。 Export － 将窗口内容输出到图形等格 式文件。 Page Setup － 设置当前页面的尺寸等 属性。 Print － 打印当前窗口内容。 Preferences － 设置 Surfer 的默认 属性，包括缺省单位，线型，字体等。 Exit － 退出 Surfer。
Surfer11 教程12_叠加图形层
Surfer 11教程（第十二课）程贤辅翻译2012/12/16第十二课叠加图形层Surfer 11有三种方法可以叠加图层为一个单一的图形对象。
你可以在对象管理器中拖拽一个图形对象，到另一个图形对象。
你可以点击“Map|Add(图形|添加)”命令添加图形图层，或者你还可以选中多个图形对象，从而使用“Map|Overlay Maps(图形|按坐标覆盖图形)”命令来叠加图形层。
本教程将涵盖Surfer中可以用来覆盖叠加图形图层的三种方法。
在我们开始本教程之前，重要的是理解一个图形对象和一个图形层之间的差异。
对象管理器是最容易看出一个图形对象和一个图形层之间的差异的。
一个图形对象是对象管理器中图形的列举。
一个图形对象包括轴线和可选的一个或者几个图形图层。
在图形对象上单击以在属性管理器中打开盖图形的属性，可以看到视图、比例尺、范围、边框、坐标系和图形信息等属性所控制的内容。
一个图层是在对象管理器中列举的图形类型名称(例如：等值线图)。
一个图层或多个图层仅是一个图形对象的一部分。
在该图层(例如：等值线图)上单击，在属性管理器中打开被选中的图形类型(即等值线图)的属性。
这些特定的属性是从整个图形的属性中与该图形类型相关的单独控制的属性。
方法一：在对象管理器中用拖拽的方法叠加两个现有的图形层我们将首先创建两个单独的图形对象。
在这种方法中，我们将创建一个散点图和一个等值线图。
请注意，在它们叠加之前，每个图形都有一组独立的数轴。
而在图形叠加以后，它们共享一组轴。
1、单击“File|New|Plot(文件|新建|工作场景)”命令，打开一个空白的场景窗口。
2、点击“Map|New|Contour Map(图形|新建|等值线图)”命令。
3、在“打开网格”对话框中选择Demogrid.grd文件并按打开按纽。
4、在“Assign Coordinate System(指定坐标系)”对话框中保留“Unreferenced local system (未引用本地系统)”的选择，点击“确认”。

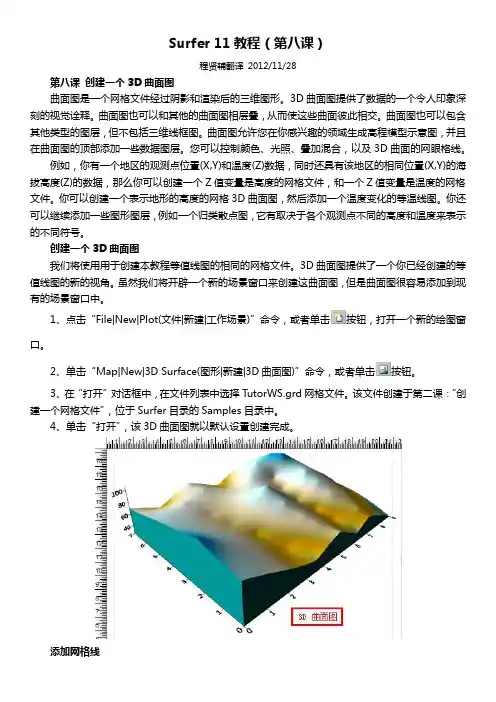

Surfer11 教程08_创建一个3D 曲面图
