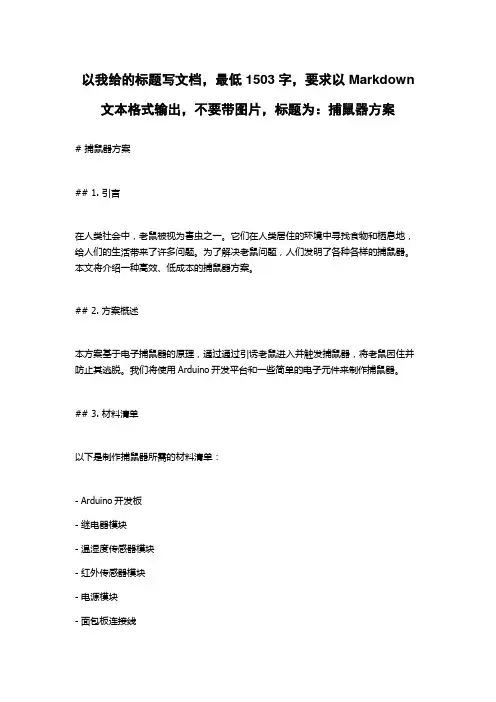

捕鼠器方案

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：捕鼠器方案# 捕鼠器方案## 1. 引言在人类社会中，老鼠被视为害虫之一。

它们在人类居住的环境中寻找食物和栖息地，给人们的生活带来了许多问题。

为了解决老鼠问题，人们发明了各种各样的捕鼠器。

本文将介绍一种高效、低成本的捕鼠器方案。

## 2. 方案概述本方案基于电子捕鼠器的原理，通过通过引诱老鼠进入并触发捕鼠器，将老鼠困住并防止其逃脱。

我们将使用Arduino开发平台和一些简单的电子元件来制作捕鼠器。

## 3. 材料清单以下是制作捕鼠器所需的材料清单：- Arduino开发板- 继电器模块- 温湿度传感器模块- 红外传感器模块- 电源模块- 面包板连接线- 木箱或塑料容器- 金属网请确保以上材料都齐全，并准备好开始制作捕鼠器。

## 4. 步骤### 4.1 准备捕鼠器首先，我们需要准备一个木箱或塑料容器，作为捕鼠器的外壳。

确保容器大小适中，以容纳捕鼠器的电子元件和老鼠。

在容器的一侧切割一个小孔，以便老鼠可以进入。

确保孔的大小足够放入老鼠，但不要太大，以免老鼠逃脱。

### 4.2 搭建电路将Arduino开发板连接到继电器模块、温湿度传感器模块和红外传感器模块。

使用面包板连接线将它们连接在一起，确保电路连接正确且稳定。

### 4.3 编写程序使用Arduino开发环境编写程序。

程序的主要功能是监测温度、湿度和红外传感器是否检测到老鼠。

当温湿度传感器检测到异常的温度和湿度，并且红外传感器检测到老鼠通过时，触发继电器使捕鼠器关闭。

程序示例：```arduino#include <DHT.h>const int pirPin = 2;const int relayPin = 3;const int DHTPin = 4;DHT dht(DHTPin, DHT11);void setup() {pinMode(pirPin, INPUT);pinMode(relayPin, OUTPUT);Serial.begin(9600);dht.begin();}void loop() {int pirState = digitalRead(pirPin);float temperature = dht.readTemperature();float humidity = dht.readHumidity();if(pirState == HIGH && temperature > 30 && humidity > 60) { digitalWrite(relayPin, HIGH);delay(3000);digitalWrite(relayPin, LOW);}delay(1000);Serial.print(\。

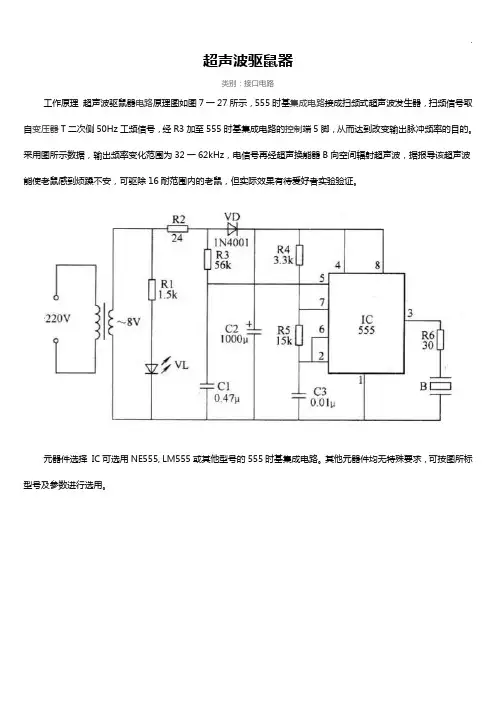

超声波驱鼠器电路

超声波驱鼠器类别：接口电路工作原理超声波驱鼠器电路原理图如图7一27所示，555时基集成电路接成扫频式超声波发生器，扫频信号取自变压器T二次侧50Hz工频信号，经R3加至555时基集成电路的控制端5脚，从而达到改变输出脉冲频率的目的。

采用图所示数据，输出频率变化范围为32一62kHz，电信号再经超声换能器B向空间辐射超声波，据报导该超声波能使老鼠感到烦躁不安，可驱除16耐范围内的老鼠，但实际效果有待爱好者实验验证。

元器件选择IC可选用NE555, LM555或其他型号的555时基集成电路。

其他元器件均无特殊要求，可按图所标型号及参数进行选用。

电子驱鼠器电路(一) 电子驱鼠器电路(一)555电路构成扫频式超声驱鼠器电路图发布: | 作者: | 来源: luliangchao | 查看:802次| 用户关注：图中所示是555构成扫频式超声驱鼠器电路.图示线路由单块555时基集成电路构成,输出频率局限为20~40KHZ,扫描频率为50HZ.扫描频率由C4,R3除夜电源救命到555集成块的5脚.扫描振荡器的输出经由过程C2耦合给高交压电陶瓷高频扬音器TD1.整个线路可以和扬音器一路装在塑料盒内.图中所示是555构成扫频式超声驱鼠器电路.图示线路由单块555时基集成电路构成,输出频率局限为20~40KHZ,扫描频率为50HZ.扫描频率由C4,R3除夜电源救命到555集成块的5脚.扫描振荡器的输出经由过程C2耦合给高交压电陶瓷高频扬音器TD1.整个线路可以和扬音器一路装在塑料盒内.•详细说明描述：本例介绍的超声波驱鼠器，能产生18～30kHz的扫频超声波，驱逐老鼠及各种害虫。

超声波驱鼠器电路由无稳态多谐振荡器、射极跟随变换器、压控振荡器（YC0）、驱动放大电路和超响度压电陶瓷扬声器HA组成，电路如图所示。

无稳态多谐振荡器由时基集成电路IC1和电阻器R1～R3、电容器C1等组成。

射极跟随变换器由晶体管V及其偏置元件组成。

电子灭鼠器的制作方法及原理

电子灭鼠器的制作方法及原理电子灭鼠器：利用红外探测组件探测老鼠活动的电子灭鼠器，它在平时处于监控状态，一旦有老鼠进入其有效灭鼠区域内时，它会立即产生直流高压将老鼠击毙；同时，它还发出警示信号，提醒使用者及时清除死鼠。

电子灭鼠器由红外探测组件、电子开关、高频振荡电路、高压发生电路、声音告警电路及电源部分组成，电路工作原理：见图接通电源后，在有效灭鼠区域内无老鼠时，IC1的输出端（CP）输出高电平，电子开关管VT1截止，高频振荡器、声音告警电路和高压发生器均不工作。

当有老鼠进入有效灭鼠区域时，IC1发出的红外光被老鼠反射后，又被IC1接收并处理，使IC 1的输出端变为低电平，电子开关管VT1饱和导通，高频振荡器振荡工作，从IC2的3脚输出高频脉冲信号，该号经VT4放大、T2升压后，产生约15kV脉冲高压（该电压经VD6整流后得到约20kV 的直流高压）将老鼠击毙。

VTl导通的同时触发声音告警电路，驱动扬声器B发出响亮的告警尸。

IC1为主动式红外探测组件，内含编码、调制、驱动、红外发射电路及红外接收、译码、识别、解码、输出等单元电路。

高压发生电路由场效应三极管VT4、升压变压器TZ、二极管VD5与VD6等组成。

元器件选择：IC 1选用LH一4型红外探测组件；IC2选用NE555、pA555、SI555等时基集成电路。

VD1一VD4选用I N4007型硅整流二极管；VD5选用耐压值大于400V的硅阻尼二极管。

VTI选用9012或3CG12型硅PNP中功率三极管，要求电流放大系数月＞100；VT2选用9013或3DG12、3DK4型硅NPN中功率三极管，要求电流放大系数召＞100；VT3选用8550型硅PNP型三极管，要求电流放大系数口＞80; VT4选用5A，400V的单栅N沟道场效应管。

R1-R8均选用RTX一1/4W型碳膜电阻器。

自制12伏电子捕鼠器电路

自制12伏电子捕鼠器电路传统的电子捕鼠器体积大、重量沉，需要长时间与市电连接，不便于野外使用，加之老鼠对电磁场较为敏感，捕鼠效果往往不理想。

鉴于以上不足，本文设计了一款实用高效的捕鼠器电路，该电路捕鼠效果好、体积小、重量轻、耗电低（只有当老鼠触碰导线时电路才工作），并具声光指示等优点。

该电路可采用蓄电池或容量稍大些的可充电池供电，即使在无市电或野外场所也可照常使用，且电路简单易制。

一、工作原理电路见图，整个捕鼠器由升压电路和控制电路组成。

平时，A、B两端电阻为无穷大，当老鼠触碰导线A、B两端时电阻变小，控制电路由截止状态变为导通状态，继电器吸合，升压电路中的振荡电路工作，使L3上产生1000V~1500V左右的高压，再经VD1、VD2整流后输出，将老鼠击毙（VD3、VD4起隔离作用，防止高压损坏控制电路中的元件），同时讯响器和发光二极管LED1~LED3也接通。

振荡变压器T可采用黑白电视机的行输出变压器磁芯绕制。

加热后先将原线圈、骨架拆除，然后自制骨架。

骨架可由绕制收音机中波天线线圈的内径11mm的塑料圆管和三片内径14mm、外径40mm的圆形塑料片用胶水粘在一起制成（如图2），骨架做好后即可绕线。

12用0.25mm的漆包线在骨架上密绕25圈，加一层青壳纸后再绕L1，L1用伞0.39mm漆包线绕60圈引出，D用中0.15mm漆包线密绕2000圈，找出各绕组同名端分别固定，然后在线圈上浸上一层绝缘漆以增强其绝缘强度。

为防止磁饱和，应将磁芯留一点磁隙，再扣上磁芯，用胶水固定即可。

V1可采用值稍大些的普通塑封大功率三极管，如3DD15、BU406等。

三、调试不接控制电路和整流二极管，先将A、B两点接一日光灯管。

然后接通电源。

此时应能听到变压器的轻微振荡声。

将一只2k的固定电阻和一只2k可调电阻串联后接于R2处，调整可调电阻，当把灯管点至最亮时，测出其阻值后找一合适电阻焊于R2处即可。

如接通电源后电路不工作，可改变L2同名端，然后将控制电路接上，用一只100k电阻接于A、B处，接通电源后控制继电器J如吸合，则讯响器应发出声音，LED1-LED3应发光。

高压捕鼠器制作方法

高压捕鼠器制作方法
高压捕鼠器是一种十分便捷有效的驱除老鼠工具，与传统的捕鼠方法相比，使
用高压击发危险的电流来捕鼠，极具灵活性和节省时间特点。

因此，现在越来越多的人开始自行制作高压捕鼠器，免去了购买商品的步骤，这里就来介绍一下如何自己制作高压捕鼠器。

首先，准备一个小型陶瓷电容，它负责在电路中存储电动能，量程介于200到
1KV之间。

其次，准备一个小型继电器，它会在电路中产生高电压，且当通电时，
它会开启一个开关，以放出电流。

同时，还需要准备一个电阻体，它可以限制电流的流动，同时还能防止电路中的过载现象。

紧接着，一个电源，来为整个电路供电。

最后，准备一个木棍，用来作为捕获老鼠的部分，并在上边装上一个电极，用来放出高压电流。

在把所有部件集合在一起之后，就可以正式开始制造高压捕鼠器了。

首先，把
陶瓷电容与继电器连接起来，继电器的螺丝孔和电容的针脚连接。

接着，把电源和继电器连接，并把木棍上的电极连接到一个电阻上，在电极与电阻中间连接一条线，将其用铜线夹住，形成一条完整的电路。

最后，全部部件连接好之后，将木棍与继电器靠近，此时电流就能在木棍上释
放出去了，当老鼠碰到木棍上的电极就会受到击打，从而实现捕鼠的目的。

高压捕鼠器制作其实不难，只要注意一些技巧和少量的安全小措施，就可以很
快的制作完成一套装备完善的高压捕鼠器，以有效地驱赶老鼠。

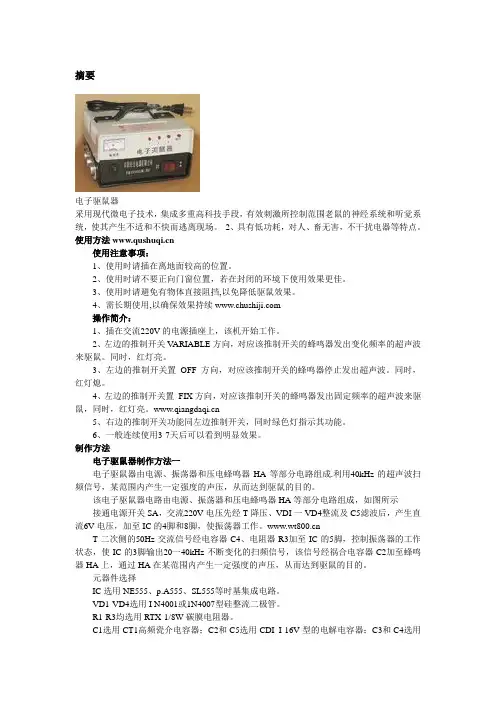

电子驱鼠器

摘要电子驱鼠器采用现代微电子技术，集成多重高科技手段，有效刺激所控制范围老鼠的神经系统和听觉系统，使其产生不适和不快而逃离现场。

2、具有低功耗，对人、畜无害，不干扰电器等特点。

使用方法使用注意事项：1、使用时请插在离地面较高的位置。

2、使用时请不要正向门窗位置，若在封闭的环境下使用效果更佳。

3、使用时请避免有物体直接阻挡,以免降低驱鼠效果。

4、需长期使用,以确保效果持续操作简介：1、插在交流220V的电源插座上，该机开始工作。

2、左边的推制开关V ARIABLE方向，对应该推制开关的蜂鸣器发出变化频率的超声波来驱鼠。

同时，红灯亮。

3、左边的推制开关置OFF方向，对应该推制开关的蜂鸣器停止发出超声波。

同时，红灯熄。

4、左边的推制开关置FIX方向，对应该推制开关的蜂鸣器发出固定频率的超声波来驱鼠，同时，红灯亮。

5、右边的推制开关功能同左边推制开关，同时绿色灯指示其功能。

6、一般连续使用3-7天后可以看到明显效果。

制作方法电子驱鼠器制作方法一电子驱鼠器由电源、振荡器和压电蜂鸣器HA等部分电路组成.利用40kHz的超声波扫频信号，某范围内产生一定强度的声压，从而达到驱鼠的目的。

该电子驱鼠器电路由电源、振荡器和压电蜂鸣器HA等部分电路组成，如图所示接通电源开关SA，交流220V电压先经T降压、VDI一VD4整流及C5滤波后，产生直流6V电压，加至IC的4脚和8脚，使振荡器工作。

T二次侧的50Hz交流信号经电容器C4、电阻器R3加至IC的5脚，控制振荡器的工作状态，使IC的3脚输出20一40kHz不断变化的扫频信号，该信号经祸合电容器C2加至蜂鸣器HA上，通过HA在某范围内产生一定强度的声压，从而达到驱鼠的目的。

元器件选择IC选用NE555、p.A555、SL555等时基集成电路。

VD1-VD4选用I N4001或1N4007型硅整流二极管。

R1-R3均选用RTX-1/8W碳膜电阻器。

C1选用CT1高频瓷介电容器；C2和C5选用CDI I-16V型的电解电容器；C3和C4选用CLl l-63V型涤纶电容器或CT4D型独石电容器。

超声波驱鼠器电路

元器件选择IC可选用NE555, LM555或其他型号的555时基集成电路。

其他元器件均无特殊要求，可按图所标型号及参数进行选用。

电子驱鼠器电路(一)电子驱鼠器电路(一)555电路构成扫频式超声驱鼠器电路图发布: | 作者: | 来源: luliangchao | 查看:802次 | 用户关注：图中所示是555构成扫频式超声驱鼠器电路.图示线路由单块555时基集成电路构成,输出频率局限为20~40KHZ,扫描频率为50HZ.扫描频率由C4,R3除夜电源救命到555集成块的5脚.扫描振荡器的输出经由过程C2耦合给高交压电陶瓷高频扬音器TD1.整个线路可以和扬音器一路装在塑料盒内.图中所示是555构成扫频式超声驱鼠器电路.图示线路由单块555时基集成电路构成,输出频率局限为20~40KHZ,扫描频率为50HZ.扫描频率由C4,R3除夜电源救命到555集成块的5脚.扫描振荡器的输出经由过程C2耦合给高交压电陶瓷高频扬音器TD1.整个线路可以和扬音器一路装在塑料盒内.•详细说明描述：本例介绍的超声波驱鼠器，能产生18～30kHz的扫频超声波，驱逐老鼠及各种害虫。

超声波驱鼠器电路由无稳态多谐振荡器、射极跟随变换器、压控振荡器（YC0）、驱动放大电路和超响度压电陶瓷扬声器HA组成，电路如图所示。

无稳态多谐振荡器由时基集成电路IC1和电阻器R1～R3、电容器C1等组成。

射极跟随变换器由晶体管V及其偏置元件组成。

电子捕鼠器工程方案设计

电子捕鼠器工程方案设计1. 背景介绍在农村和城市的家庭中，老鼠常常是一个令人头疼的问题。

它们不仅会带来粪便和破坏物品，还可能传播疾病。

传统的捕鼠方法通常是使用捕鼠夹或者毒饵，但这些方法往往会对不相关的动物造成伤害，或是可能对人类也带来危险。

因此，设计一种安全高效的电子捕鼠器显得十分有必要。

2. 方案设计为了设计一种电子捕鼠器，我们需要考虑到以下几个方面的问题：检测老鼠的方法、捕捉老鼠的方式、确保安全性、以及设计电路和系统软件等等。

下面，我们将逐一讨论这些问题。

2.1 检测老鼠的方法首先，我们需要一种能够准确检测到老鼠的方法。

常见的方法有使用红外传感器、声音传感器、或者摄像头。

我们可以选择使用红外传感器，当老鼠进入特定的范围时，红外传感器便会发出信号。

2.2 捕捉老鼠的方式一旦检测到老鼠，接下来就是确定一种捕捉老鼠的方式。

常见的方式是使用触发器，当红外传感器检测到老鼠时，触发器将会驱动陷阱或者其他机械装置，将老鼠捕获。

2.3 确保安全性在设计电子捕鼠器时，我们需要确保其安全性。

这意味着我们需要防止捕鼠器对人类或其他动物造成伤害。

为了确保安全性，我们可以采用一些措施，比如使用安全开关，以及对触发器进行精确的设定。

2.4 电路和系统软件设计最后，我们需要设计捕鼠器的电路和系统软件。

这将涉及到选择合适的传感器和驱动器，编写控制程序，以及组装电路板。

此外，我们还需要测试和优化系统，以确保其稳定性和可靠性。

3. 捕鼠器的制作和测试为了制作电子捕鼠器，我们可以按照以下步骤进行：3.1 选择合适的材料和元件首先，我们需要选择合适的材料和元件，比如红外传感器、触发器、电路板等等。

这些材料和元件需要具有高性能和可靠性。

3.2 组装电路和系统接下来，我们需要将选定的材料和元件组装成电子捕鼠器。

这将包括焊接电路板、安装传感器和驱动器、以及编写控制程序。

3.3 测试和优化系统完成组装后，我们需要对系统进行测试，以确保其正常工作。
