两种简单的电子捕鼠器————————————————————————————————作者：————————————————————————————————日期：电子捕鼠器一：1、先画出原理图如下：这个简易电猫使用220V交流电源，电路确实很简单，由两个整流二极管D1、D2及两个电容器C1、C2组成。
其工作原理如下：正半周（上正下负）时，二极管D1导通，D2截止，电流经过D1对C1充电，将电容Cl上的电压充到接近峰值并基本保持不变。
负半周（上负下正）时，二极管D2导通，Dl截止。
此时，Cl上的电压电源电压串联相加，电流经D2对电容C2充电。
如此反复充电，C2上的电压就基本上是电源电压的二倍还要多了。
所以叫做二倍压整流电路。
从C2两端取出500V左右的直流电压，加在特制的电网上，就可以用来接待我们的客人了。
2、准备元件：由上述分析可知，加在电容C1上的电压在300V左右，加在电容C2上的电压在500V左右，两个整流二极管反向电压应大于600V。
手头正好有几个坏掉的节能灯，撬开灯座，取出圆形电路板，发现电路板上有5个二极管（1N4007，反向电压大于1000V），2个电解电容（3.3微法，250伏），这下如获至宝。
马上动手焊下2个二极管，6个电容，测量一下，都没问题。
元件准备就绪。
3、焊接由于线路简单，元件少，决定不用线路板，直接焊接在插头线上。
用2个电容串联作C1，使其耐压达到500V；用3个电容串联作C2，使其耐压达到750V。
D1，D2都用1N4007。
焊接完成后，实测空载电压高达580V。
4、制作捕鼠电网找了一个桂元筐的塑料盖子，用两根裸铝线绕在上面，间距2公分左右，有交叉的地方就套上输液胶管，最后接上两根引线，大功告成。
5、完善直接接在220V电源上太危险了，考虑到安全问题，在前面加了一个电阻（10K，1W），这样电流就小多了，但对付老鼠还是绰绰有余的。
又找一个塑料盒子，把所有元件放进去，加装一个指示灯。
电子捕鼠器使用方法
电子捕鼠器使用方法
1.首先，将捕鼠器置于你发现有老鼠活动的地方，通常是在角落、家具下或其他鼠类经常出没的地方。
2. 打开电子捕鼠器的开关，确保安装了电池或连接上电源。
3. 根据具体捕鼠器的指示，通常是在捕鼠器中央放置一些诱饵，如奶酪、花生酱、火腿等。
请确保诱饵是鼠类喜欢的食物。
4. 关闭捕鼠器的上盖或入口处，以防老鼠逃脱。
5. 等待一段时间，让老鼠被诱饵吸引进入捕鼠器。
6. 当老鼠进入捕鼠器后，电子捕鼠器会自动触发装置，通常是一个电流或弹簧装置。
7. 一旦触发装置启动，老鼠会被电击、杀死或阻止逃脱。
8. 定期检查捕鼠器是否捕获了老鼠。
如果是，可以打开捕鼠器，将老鼠倒出并处理。
9. 将捕鼠器清洁干净，并准备好下一次使用。
电子驱鼠器的介绍
电子驱鼠器的介绍众所周知，鼠类对农业造成的危害。
鼠类是哺乳动物，鼠类繁殖次数多，适应性很强，常给农业、林业、物业等带来了巨大的灾害。
除此之外，害鼠还会咬人，传播多种病毒性和细菌性疾病，直接给人的身体健康直接带来危害。
工作原理电子猫驱鼠器是九芯最新研发的强效超声波驱鼠器。
采用了110V~220V交流电，内置有超声波驱鼠功能。
利用超声波原理，不断持续变换频率，干扰和刺激老鼠神经和听觉系统，使其无法忍受，并感到恐慌及不适，表现出食欲不振，严重则出现抽搐等症状，从而逃离现场，达到驱鼠驱虫效果。
在工作过程中，超声波频率都在不停地间歇变化，这使得老鼠与害虫无法产生“免疫性”与“适应性”。
超声波频段人耳无法听到，对人不会造成影响。
特点：鼠类发布极广，不同种类的老鼠，在不同年龄段，对于敏感的超声波的频率也不一样。
鼠类的听觉系统在200~90000HZ，其中有多频段对于老鼠产生刺激，并导致老鼠感到威胁及不安。
安装及使用方法1、将产品插到110～220V电源插座上，产品驱鼠器的显示屏灯亮，说明驱鼠器已经开始工作了安装于距离地面20~50厘米墙上，产品与地面保持垂直，超声波喇叭与地面平行状态2、在产品正面1米之内不得有高大障碍物（如冰箱、衣柜、沙发等）3、产品开始应该安装在害虫活动频繁的区域，当该区域害虫被驱除之后，再将产品安装在整套住房相对中央的位置或者害虫容易出现的地方。
4、喇叭对准老鼠容易出没的地方。
安装密度越大，效果更佳。
技术参数：工作电压：110V～220V额定输出功率：<3W超声波频率响应：20KHz～55KHz电磁波范围：0.8Hz～8Hz使用范围：100～200m2外观材料：ABS阻燃材质规格(cm)：椭圆外壳重量：0.1Kg颜色：白色特点：超声波、自动变频、专业无噪音应用范围：家庭、仓库、商店、旅馆、餐馆、医院、办公室等处。
有效范围一般在200平方米左右范围内。
注意事项1、使用前，务必仔细阅读产品说明书。

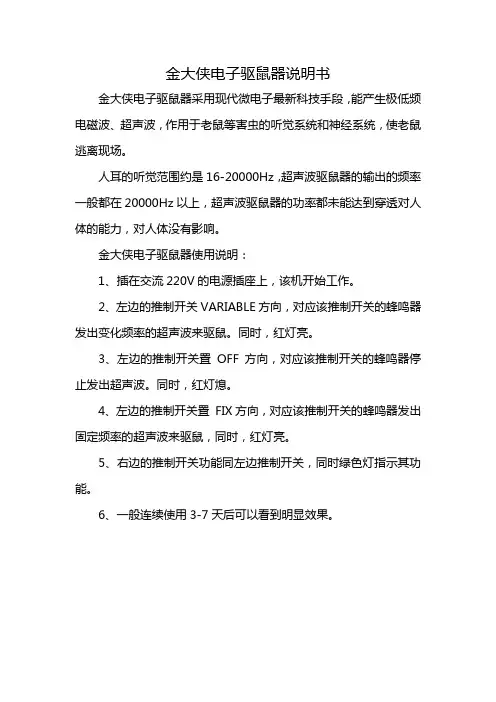

金大侠电子驱鼠器说明书
金大侠电子驱鼠器说明书
金大侠电子驱鼠器采用现代微电子最新科技手段，能产生极低频电磁波、超声波，作用于老鼠等害虫的听觉系统和神经系统，使老鼠逃离现场。
人耳的听觉范围约是16-20000Hz，超声波驱鼠器的输出的频率一般都在20000Hz以上，超声波驱鼠器的功率都未能达到穿透对人体的能力，对人体没有影响。
金大侠电子驱鼠器使用说明：
1、插在交流220V的电源插座上，该机开始工作。
2、左边的推制开关VARIABLE方向，对应该推制开关的蜂鸣器发出变化频率的超声波来驱鼠。
同时，红灯亮。
3、左边的推制开关置OFF方向，对应该推制开关的蜂鸣器停止发出超声波。
同时，红灯熄。
4、左边的推制开关置FIX方向，对应该推制开关的蜂鸣器发出固定频率的超声波来驱鼠，同时，红灯亮。
5、右边的推制开关功能同左边推制开关，同时绿色灯指示其功能。
6、一般连续使用3-7天后可以看到明显效果。

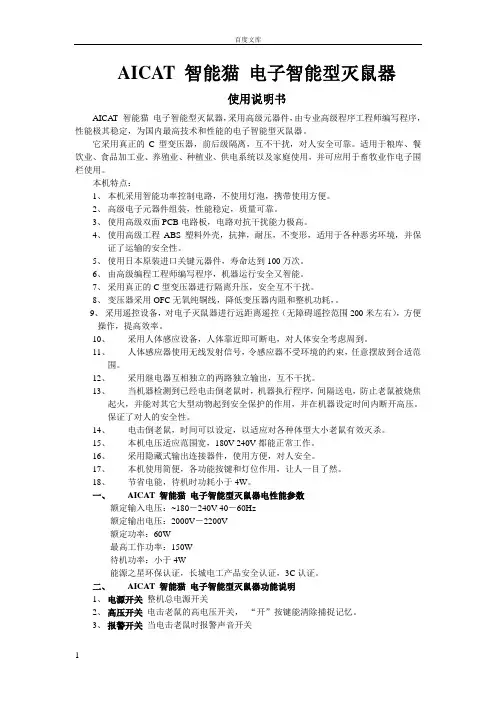

电子灭鼠器使用说明书AICAT智能猫
AICAT 智能猫电子智能型灭鼠器使用说明书AICAT 智能猫电子智能型灭鼠器，采用高级元器件，由专业高级程序工程师编写程序，性能极其稳定，为国内最高技术和性能的电子智能型灭鼠器。
它采用真正的C型变压器，前后级隔离，互不干扰，对人安全可靠。
适用于粮库、餐饮业、食品加工业、养殖业、种植业、供电系统以及家庭使用，并可应用于畜牧业作电子围栏使用。
本机特点：1、本机采用智能功率控制电路，不使用灯泡，携带使用方便。
2、高级电子元器件组装，性能稳定，质量可靠。
3、使用高级双面PCB电路板，电路对抗干扰能力极高。
4、使用高级工程ABS塑料外壳，抗摔，耐压，不变形，适用于各种恶劣环境，并保证了运输的安全性。
5、使用日本原装进口关键元器件，寿命达到100万次。
6、由高级编程工程师编写程序，机器运行安全又智能。
7、采用真正的C型变压器进行隔离升压，安全互不干扰。
8、变压器采用OFC无氧纯铜线，降低变压器内阻和整机功耗，。
9、采用遥控设备，对电子灭鼠器进行远距离遥控（无障碍遥控范围200米左右），方便操作，提高效率。
10、采用人体感应设备，人体靠近即可断电，对人体安全考虑周到。
11、人体感应器使用无线发射信号，令感应器不受环境的约束，任意摆放到合适范围。
12、采用继电器互相独立的两路独立输出，互不干扰。
13、当机器检测到已经电击倒老鼠时，机器执行程序，间隔送电，防止老鼠被烧焦起火，并能对其它大型动物起到安全保护的作用，并在机器设定时间内断开高压。
保证了对人的安全性。
14、电击倒老鼠，时间可以设定，以适应对各种体型大小老鼠有效灭杀。
15、本机电压适应范围宽，180V-240V都能正常工作。
16、采用隐藏式输出连接器件，使用方便，对人安全。
17、本机使用简便，各功能按键和灯位作用，让人一目了然。
18、节省电能，待机时功耗小于4W。
一、AICAT 智能猫电子智能型灭鼠器电性能参数额定输入电压：~180－240V 40－60Hz额定输出电压：2000V－2200V额定功率：60W最高工作功率：150W待机功率：小于4W能源之星环保认证，长城电工产品安全认证，3C认证。

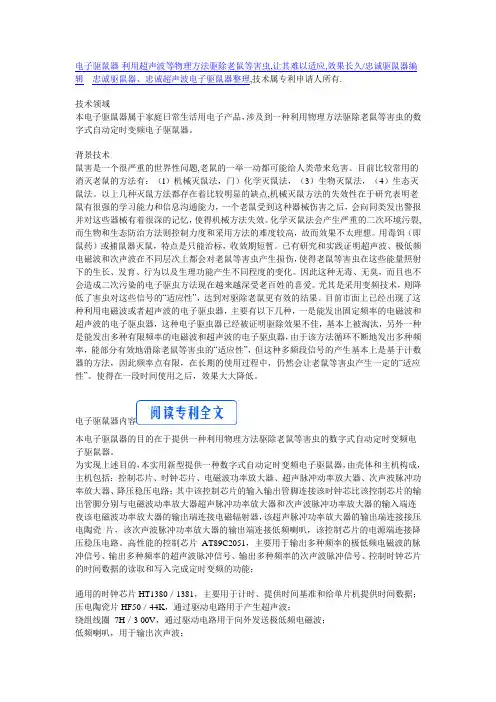

电子驱鼠器的介绍
电子驱鼠器-利用超声波等物理方法驱除老鼠等害虫,让其难以适应,效果长久/忠诚驱鼠器编辑---忠诚驱鼠器、忠诚超声波电子驱鼠器整理,技术属专利申请人所有.技术领域本电子驱鼠器属于家庭日常生活用电子产品，涉及到一种利用物理方法驱除老鼠等害虫的数字式自动定时变频电子驱鼠器。
背景技术鼠害是一个很严重的世界性问题,老鼠的一举一动都可能给人类带来危害。
目前比较常用的消灭老鼠的方法有：（l）机械灭鼠法，门）化学灭鼠法，（3）生物灭鼠法，（4）生态灭鼠法。
以上几种灭鼠方法都存在着比较明显的缺点,机械灭鼠方法的失效性在于研究表明老鼠有很强的学习能力和信息沟通能力，一个老鼠受到这种器械伤害之后，会向同类发出警报并对这些器械有着很深的记忆，使得机械方法失效。
化学灭鼠法会产生严重的二次环境污裂,而生物和生态防治方法则控制力度和采用方法的难度较高，故而效果不太理想。
用毒饵（即鼠药）或捕鼠器灭鼠，特点是只能治标，收效期短暂。
已有研究和实践证明超声波、极低频电磁波和次声波在不同层次上都会对老鼠等害虫产生损伤，使得老鼠等害虫在这些能量照射下的生长、发育、行为以及生理功能产生不同程度的变化。
因此这种无毒、无臭，而且也不会造成二次污染的电子驱虫方法现在越来越深受老百姓的喜爱。
尤其是采用变频技术，则降低了害虫对这些信号的“适应性”，达到对驱除老鼠更有效的结果。
目前市面上已经出现了这种利用电磁波或者超声波的电子驱虫器，主要有以下几种，一是能发出固定频率的电磁波和超声波的电子驱虫器，这种电子驱虫器已经被证明驱除效果不佳，基本上被淘汰，另外一种是能发出多种有限频率的电磁波和超声波的电子驱虫器，由于该方法循环不断地发出多种频率，能部分有效地消除老鼠等害虫的“适应性”，但这种多频段信号的产生基本上是基于计数器的方法，因此频率点有限，在长期的使用过程中，仍然会让老鼠等害虫产生一定的“适应性”。
使得在一段时间使用之后，效果大大降低。
电子驱鼠器内容本电子驱鼠器的目的在于提供一种利用物理方法驱除老鼠等害虫的数字式自动定时变频电子驱鼠器。
电子捕鼠器无安全隐患并且造价低廉、捕鼠效率高、使用
电子捕鼠器无安全隐患并且造价低廉、捕鼠效率高、使用电子猫、电子捕鼠器-无安全隐患并且造价低廉、捕鼠效率高、使用寿命长、可广泛应用目前，公知的捕鼠方法多种多样，随着科学技术的发展，用来灭鼠的设备也由原始的机械型转向电子型，增加设备技术含量的同时也提高了捕鼠效率，使电子捕鼠器很快得到普遍推广，深受鼠灾严重地区人们的欢迎。
但现有的电子捕鼠器，其设计重在提高捕鼠效率而忽略了人身安全问题，或者虽然采取了安全措施，却效果不佳，曾有过因使用电子捕鼠器而发生人、牲畜、小动物受电击的报导。
现有一种电子捕鼠器，由电容及二极管构成倍压电路；在倍压电路的高压输出瑞接有捕鼠夹子，在老鼠活动区域内绝缘架空布置离地面1厘米左右高的裸金属线，当老鼠触到裸金属线后与地面构成回路，报警灯亮，表明高压电已将老鼠击倒。
这种电子捕鼠器灭鼠效果虽然很好，但却存在安全隐患；中国专利(申请号为03284652.5)/k开一种安全高效防盗报警电子猫，虽然消除了安全隐患，但造价较高。
电子猫、电子捕鼠器内容为解决在使用电子捕鼠器的同时带来的人畜安全问题，本电子猫、电子捕鼠器提供一种可消除安全隐患并降低造价的安全高效防盗报警电子猫。
本电子猫、电子捕鼠器采用的技术方案是：本电子猫、电子捕鼠器包括第一~第二报警指示灯、高压发生器及开关延时器，其中：开关延时器的工作电源引自第二报警指示灯的两端，第一报警指示灯一端与电源相连，另一端经开关延时器中的第二继电器控制的第二继电器第二常闹接点接至高压发生器的一个输入端，第二报警指示灯一端与电源相连，另一端经第二继电器控制的第二继电器第一常闭接点与高压发生器的另一个输入端相连，在第二报警指示灯与第二继电器第一常闭接点的节点与另一电源线之间设置第二继电器控制的第二继电器第三常开接点；所述高压发生器为由电容、二极管组成的倍压电路，在每个电容两端并联高阻抗的放电电阻；所述开关延时器包括第三整流器、第二继电器、蜂鸣器、及时基电路，其中第二继电器的线圈接于第三整流器的输出端与时基电路的输出瑞之间，蜂鸣器并联干第二继电器线圈两端；在开关延时器中第二继电器的线圈与时基电路的工作接地线之间设置由热释电红外线传感器电路中第三继电器控制的第三继电器常开第二接点；加设热释电红外传感器和火线定位器，其中电源火线串接由火线定位器中的第一继电器控制的第一继电器第二常开接点、第二报警指示灯，零线接至由火线定位器中的第一继电器控制的第一继电器第一常开接点的一端，该接点的另一端并联吕1出至少2根本线，其与高压输出线及地线由盒体引出布置在捕鼠场地构成立体捕鼠线，在2根本线的节点与第一继电器第一常开接点之间设置一由第一继电器控制的第一继电器第三常开接点，并在第二报警指示灯另一端与第一继电器第一常开接点、第一继电器第三常开接点的节点之间依次并联由热释电红外传感器电路中的第三继电器控制的第三继电器第一常开接点、电容及由开关延时器中的第二继电器控制的第二继电器第三常开接点，在第二继电器第三常开接点的两端分别经串联第一报警指示灯和第二继电器控制的第二继电器第二常闭接点及第二继电器第一常闭接点后与高压发生器的输入端相连；热释电红外线传感器电路的工作电源经第一继电器第二常开接点和第一继电器第一常开接点接至总电源的火线和零钱；火线定位器的工作电源为与高压发生器共用的火线和独立的地线；开关延时器的工作电源引自第二报警指示灯的两端；所述热释电红外线探头的输入信号为检测到的人体活动信号，输出信号经第一放大器送至第三继电器的线圈，由该继电器控制设置于高压发生器电路中的第三继电器第一常开接点；火线定位器的输入信号为电源信号，通过第一整流器将火线定位器的输出信号送至第一继电器的线圈，由该继电器控制设置于高压发生器电路中的第一~三常开接点。
电子灭鼠器使用说明书-AICAT智能猫
AICAT 智能猫电子智能型灭鼠器使用说明书AICAT 智能猫电子智能型灭鼠器，采用高级元器件，由专业高级程序工程师编写程序，性能极其稳定，为国内最高技术和性能的电子智能型灭鼠器。
它采用真正的C型变压器，前后级隔离，互不干扰，对人安全可靠。
适用于粮库、餐饮业、食品加工业、养殖业、种植业、供电系统以及家庭使用，并可应用于畜牧业作电子围栏使用。
本机特点：1、本机采用智能功率控制电路，不使用灯泡，携带使用方便。
2、高级电子元器件组装，性能稳定，质量可靠。
3、使用高级双面PCB电路板，电路对抗干扰能力极高。
4、使用高级工程ABS塑料外壳，抗摔，耐压，不变形，适用于各种恶劣环境，并保证了运输的安全性。
5、使用日本原装进口关键元器件，寿命达到100万次。
6、由高级编程工程师编写程序，机器运行安全又智能。
7、采用真正的C型变压器进行隔离升压，安全互不干扰。
8、变压器采用OFC无氧纯铜线，降低变压器内阻和整机功耗，。
9、采用遥控设备，对电子灭鼠器进行远距离遥控（无障碍遥控范围200米左右），方便操作，提高效率。
10、采用人体感应设备，人体靠近即可断电，对人体安全考虑周到。
11、人体感应器使用无线发射信号，令感应器不受环境的约束，任意摆放到合适范围。
12、采用继电器互相独立的两路独立输出，互不干扰。
13、当机器检测到已经电击倒老鼠时，机器执行程序，间隔送电，防止老鼠被烧焦起火，并能对其它大型动物起到安全保护的作用，并在机器设定时间内断开高压。
保证了对人的安全性。
14、电击倒老鼠，时间可以设定，以适应对各种体型大小老鼠有效灭杀。
15、本机电压适应范围宽，180V-240V都能正常工作。
16、采用隐藏式输出连接器件，使用方便，对人安全。
17、本机使用简便，各功能按键和灯位作用，让人一目了然。
18、节省电能，待机时功耗小于4W。
一、AICAT 智能猫电子智能型灭鼠器电性能参数额定输入电压：~180－240V 40－60Hz额定输出电压：2000V－2200V额定功率：60W最高工作功率：150W待机功率：小于4W能源之星环保认证，长城电工产品安全认证，3C认证。
小学生科学小发明手工制作自动连续捕鼠装置-小制作
小学生科学小发明手工制作自动连续捕鼠装置-小制作小学生科学小发明手工制作自动连续捕鼠装置-小制作老鼠种类繁多，适应性强、分布广，到处都有其踪迹。
由于人们对鼠害的防治不当，造成老鼠的天敌减少，引发生态系统的失衡，致使老鼠大量繁殖，给人类造成极大的危害。
我根据科学课中学过的定滑轮有“不省力、也不费力，但能改变用力方向”原理，设计了一种自动连续捕鼠装置，装置结构原理图(如下图所示)。
制作方法用一个直径约15?无盖的圆柱形圆桶，安在底座的一端当作引鼠桶，在引鼠桶的侧面*底挖一个洞，在底座的另一端安装一个较大一点的长方体钢丝盒当作关鼠箱。
在关鼠箱对着引鼠桶的侧面也挖一个同样大的洞，在两洞之间用铁皮做一个通道连接起来，通道伸进关鼠箱里约12?左右，在通道*引鼠桶的一端开一个闸门口子，通道的末端口做一个单向门。
剪两块圆形铁皮，用四根铁丝把两块圆形铁皮平行连接起来，制作成一个引鼠的吊笼，吊笼的直径要弱小于引鼠桶的直径，但能自由伸缩进入引鼠桶，其高度约是引鼠桶的二分之一;用铁板做一个闸门，闸门的重量要比引鼠吊笼重20g左右。
做成后用一根绳子将引鼠吊笼和闸门连接起来。
在底座的上方合适的位置安装两个小滑轮，把连接引鼠吊笼和闸门的绳子套在两个小滑轮的凹槽里，在吊笼的底部装一个电子音乐发光触发装置。
自动连续捕鼠装置就完成了。
捕鼠原理在引鼠吊笼里放入小于20 g老鼠最爱吃的食物作诱饵，此时吊笼的重量比闸门重量要轻，呈闸门紧闭、吊笼悬空状态引诱老鼠(吊笼上半部分在外面下半部分伸进引鼠桶里)，老鼠只能闻到香味而吃不到食物，当老鼠跳入引鼠桶里的吊笼上，引鼠吊笼的重量随即增加而沉入引鼠桶底，吊笼下降拉上闸门，装入引鼠吊笼里的电子发光音乐装置触到桶底即触发，受惊吓的老鼠见洞就钻，还来不及吃半点食物的老鼠就钻进通道，此时吊笼变轻上升闸门下降把老鼠关在通道里，通道里的老鼠推不开闸门而只能推开单向的吊门进入关鼠箱被关起来。
周而复始，闸门紧闭、吊笼悬空又回到初始状态引诱第二只、第三只……老鼠。
电子灭鼠器的使用方法
电子灭鼠器的使用方法电子灭鼠器是一种高科技的灭鼠工具，它利用电击原理来灭杀害虫，是一种比传统捕鼠夹更加高效、安全的灭鼠方式。
在使用电子灭鼠器之前，我们需要了解它的使用方法，以确保能够正确、安全地使用这一设备。
首先，选择合适的位置放置电子灭鼠器。
通常情况下，我们会选择在厨房、仓库、餐厅等易受鼠害的地方放置灭鼠器。
在放置时，需要确保灭鼠器周围没有障碍物，以确保电子灭鼠器能够正常工作。
其次，安装电子灭鼠器。
电子灭鼠器通常需要安装电池或者接通电源才能正常使用。
在安装电池时，需要注意电池的极性，确保安装正确，以免损坏设备。
如果是接通电源使用的电子灭鼠器，需要确保电源线路的安全，避免触电危险。
接着，调整电子灭鼠器的工作模式。
电子灭鼠器通常会有不同的工作模式，有些是自动感应模式，有些是手动模式。
在使用前，需要根据实际情况选择合适的工作模式，并进行调整。
然后，放置鼠饵。
在电子灭鼠器的饵盒中放置适量的鼠饵，通常可以选择一些鼠类喜欢的食物，如花生、坚果等。
放置鼠饵时需要注意不要触碰电子灭鼠器的电网部分，以免触电。
最后，开启电子灭鼠器。
在一切准备就绪后，可以按照说明书上的操作步骤开启电子灭鼠器。
在工作过程中，需要注意不要触碰电子灭鼠器的电网部分，以免触电伤人。
在使用电子灭鼠器的过程中，需要定期检查设备的工作状态，确保设备正常工作。
如果发现设备出现故障，需要及时停止使用，并进行维修或更换。
另外，使用电子灭鼠器时需要注意安全，避免儿童或宠物接触，以免发生意外。
总的来说，电子灭鼠器是一种高效、安全的灭鼠工具，正确的使用方法能够提高灭鼠效果，保障使用者的安全。
在使用电子灭鼠器时，需要严格按照说明书上的操作步骤进行，确保设备的正常工作，同时注意安全，避免发生意外。
希望大家能够根据以上使用方法，正确、安全地使用电子灭鼠器，为生活环境创造一个清洁、安全的空间。
电子灭鼠器的制作方法及原理
电子灭鼠器的制作方法及原理电子灭鼠器：利用红外探测组件探测老鼠活动的电子灭鼠器，它在平时处于监控状态，一旦有老鼠进入其有效灭鼠区域内时，它会立即产生直流高压将老鼠击毙；同时，它还发出警示信号，提醒使用者及时清除死鼠。
电子灭鼠器由红外探测组件、电子开关、高频振荡电路、高压发生电路、声音告警电路及电源部分组成，电路工作原理：见图接通电源后，在有效灭鼠区域内无老鼠时，IC1的输出端（CP）输出高电平，电子开关管VT1截止，高频振荡器、声音告警电路和高压发生器均不工作。
当有老鼠进入有效灭鼠区域时，IC1发出的红外光被老鼠反射后，又被IC1接收并处理，使IC 1的输出端变为低电平，电子开关管VT1饱和导通，高频振荡器振荡工作，从IC2的3脚输出高频脉冲信号，该号经VT4放大、T2升压后，产生约15kV脉冲高压（该电压经VD6整流后得到约20kV 的直流高压）将老鼠击毙。
VTl导通的同时触发声音告警电路，驱动扬声器B发出响亮的告警尸。
IC1为主动式红外探测组件，内含编码、调制、驱动、红外发射电路及红外接收、译码、识别、解码、输出等单元电路。
高压发生电路由场效应三极管VT4、升压变压器TZ、二极管VD5与VD6等组成。
元器件选择：IC 1选用LH一4型红外探测组件；IC2选用NE555、pA555、SI555等时基集成电路。
VD1一VD4选用I N4007型硅整流二极管；VD5选用耐压值大于400V的硅阻尼二极管。
VTI选用9012或3CG12型硅PNP中功率三极管，要求电流放大系数月＞100；VT2选用9013或3DG12、3DK4型硅NPN中功率三极管，要求电流放大系数召＞100；VT3选用8550型硅PNP型三极管，要求电流放大系数口＞80; VT4选用5A，400V的单栅N沟道场效应管。
R1-R8均选用RTX一1/4W型碳膜电阻器。
红外电子灭鼠器电路
红外电子灭鼠器电路引言在人们的生活中，家庭卫生一直是一个无法回避的问题。
在一个家庭里，老鼠是人们最不希望看到的客人。
传统的灭鼠方式主要是使用老鼠药和老鼠夹，但这些方法不仅有一定的安全隐患，而且容易污染环境。
近年来，随着技术的不断进步，越来越多的科技手段被运用于家庭卫生中，成为人们灭鼠的新选择。
其中，红外电子灭鼠器就是一种较为常见的方式，本篇文章将介绍与红外电子灭鼠器有关的电路设计。
红外电子灭鼠器的工作原理红外电子灭鼠器是一种无声、无害、环保的灭鼠方式。
它的工作原理是利用红外线的波长和频率与老鼠的神经系统相吻合，对老鼠进行驱赶，最终达到目的。
其主要构成部分为电源、正弦波发生器、红外发射器、音频功放和喇叭。
红外电子灭鼠器的电路设计电源电路红外电子灭鼠器的电源电路可以使用常见的5V直流电源模块，如国产AMS1117系列模块等，或者使用常见的电池供电，如干电池、锂电池等。
正弦波发生器电路红外电子灭鼠器的正弦波发生器电路可以使用集成电路LM741或LM358来实现。
正弦波输出的频率一般为20KHz。
红外发射器电路红外发射器电路是红外电子灭鼠器中的关键部分，可以使用集成电路AT89C2051来实现。
AT89C2051是一款高性能的单片机，具有可编程的IO口和1K字节的可编程闪存。
该电路中的红外发射器主要负责向老鼠发射驱鼠信号，其频率和时间可以设置。
音频功放电路红外电子灭鼠器的音频功放电路可以使用TDA2003芯片来实现。
TDA2003是一款低成本的音频功放芯片，输出功率可达12W。
该电路中的功放主要负责将正弦波发生器产生的20KHz信号转化为可听的声音。
喇叭红外电子灭鼠器中的喇叭可以使用常见的移动电话或电脑喇叭来实现。
为了达到更好的效果，建议使用质量较好的喇叭。
总结红外电子灭鼠器是一种无声、无害、环保的灭鼠方式，其工作原理是利用红外线的波长和频率与老鼠的神经系统相吻合，对老鼠进行驱赶。
本篇文章介绍了相关的电路设计，并对其主要构成部分进行了详细解析。
电子驱鼠器的工作原理
电子驱鼠器的工作原理
电子驱鼠器是利用电子技术原理制作的一种器具，它能够发出一定频率和强度的声波、电磁波、电击或者光线等，来驱赶和避免室内或室外的鼠类入侵。
具体来说，电子驱鼠器的工作原理如下：
1. 声波驱鼠器：通过内置的扬声器或超声音波发生器产生高频声波，一般超出人类可听范围（20kHz以上）的频率，鼠类感受到这些声波时会产生不适或害怕的反应，从而使其远离驱鼠器覆盖范围。
2. 电磁波驱鼠器：驱鼠器通过内置的电磁线圈产生一定频率和强度的电磁波，这些电磁波在鼠类身上会产生不适或恶心的感觉，使其不敢靠近驱鼠器所在区域。
3. 电击驱鼠器：驱鼠器通过内置的电极和高压电源，当鼠类接触到这些电极时，会触发电击，通过电击的刺激和痛感来驱赶鼠类。
4. 光线驱鼠器：驱鼠器通过内置的红外线或紫外线灯管，产生一定强度和频率的光线，这些光线对鼠类有一定的威胁或不适感，促使其逃离光线覆盖的区域。
需要注意的是，不同类型的电子驱鼠器实际上通过不同的工作原理来达到驱赶鼠类的目的，每种驱鼠器的效果和适用范围也会有所不同。
正确的使用和摆放能够更好地发挥电子驱鼠器的
作用。
切勿将驱鼠器用于儿童或宠物活动区域，以免对其产生不良影响。
一种简单实用的电子诱鼠器
一种简单实用的电子诱鼠器
江淮
【期刊名称】《电子世界》
【年(卷),期】1990(000)011
【总页数】1页(P16)
【作者】江淮
【作者单位】无
【正文语种】中文
【中图分类】TM925.9
【相关文献】
1.一种简单实用的指针式液体定量计量控制器 [J], 田世建
2.一种简单实用的磁控电抗器双重快速励磁电路 [J], 田忠;孙英明;徐清
3.简单实用的CATV网络电子报警器 [J], 安存赟;李保平
4.简单实用的山野捕蛉装置——光粘诱蛉器及其应用 [J], 冷延家
5.介绍一种简单实用的电梯限速器检测方法 [J], 王力;万明辉;杨建喜
因版权原因，仅展示原文概要，查看原文内容请购买。
自制电子捕鼠器
自制电子捕鼠器笔者设计了一款实用高效的捕鼠器电路，该电路捕鼠效果好、体积小、重量轻、耗电低(只有当老鼠触碰导线时电路才工作)，并具声光指示等优点。
该电路可采用蓄电池或容量稍大些的可充电池供电，即使在无市电或野外场所也可照常使用，且电路简单易制。
一、工作原理电路见图1。
整个捕鼠器由升压电路和控制电路组成。
平时，A、B两端电阻为无穷大，当老鼠触碰导线A、B两端时电阻变小，控制电路由截止状态变为导通状态，继电器吸合，升压电路中的振荡电路工作，使L3上产生1000V~1500V左右的高压，再经V D1、V D2整流后输出，将老鼠击毙(V D3、V D4起隔离作用，防止高压损坏控制电路中的元件)，同时讯响器和发光二极管L E D1~LE D3也接通。
二、自制方法振荡变压器T可采用黑白电视机的行输出变压器磁芯绕制。
加热后先将原线圈、骨架拆除，然后自制骨架。
骨架可由绕制收音机中波天线线圈的内径11mm 的塑料圆管和三片内径14mm、外径40mm的圆形塑料片用胶水粘在一起制成(如图2)，骨架做好后即可绕线。
12用Φ0．25mm的漆包线在骨架上密绕25圈，加一层青壳纸后再绕L1，L1用伞0．39mm漆包线绕60圈引出，D用中0．15mm漆包线密绕2000圈，找出各绕组同名端分别固定，然后在线圈上浸上一层绝缘漆以增强其绝缘强度。
为防止磁饱和，应将磁芯留一点磁隙，再扣上磁芯，用胶水固定即可。
V1可采用β值稍大些的普通塑封大功率三极管，如3D D15、B U406等。
三、调试不接控制电路和整流二极管，先将A、B两点接一日光灯管．然后接通电源。
此时应能听到变压器的轻微振荡声。
将一只2kΩ的固定电阻和一只2kΩ可调电阻串联后接于R2处，调整可调电阻，当把灯管点至最亮时，测出其阻值后找一合适电阻焊于R2处即可。
如接通电源后电路不工作，可改变L2同名端，然后将控制电路接上，用一只100kΩ电阻接于A、B处，接通电源后控制继电器J 如吸合，则讯响器应发出声音，L E D1L E D3应发光。
电子捕鼠器接线方法
电子捕鼠器接线方法电子捕鼠器接线方法，一般分为两个部分：电源电路和捕鼠电路。
1. 电源电路：电源电路主要用于为捕鼠器提供稳定的电压和电流。
常见的接线方法如下：(1) 首先，选择一根电源线，将其一端连接到电源正极，另一端连接到电源电路板的正极端子上。
确保电源电路板的正极端子上标有“+”符号。
(2) 然后，选择一根接地线，将其一端连接到电源接地端子上，另一端连接到电源电路板的接地端子上。
确保电源接地端子上标有地线符号。
(3) 最后，选择一根中性线，将其一端连接到电源中性端子上，另一端连接到电源电路板的中性端子上。
确保电源中性端子上标有中性线符号。
2. 捕鼠电路：捕鼠电路主要负责通过诱饵和电击器件来吸引和捕杀老鼠。
常见的接线方法如下：(1) 首先，选择一根电击线，将其一端连接到电击器件的正极上，另一端连接到捕鼠电路板上的正极端子上。
确保电击器件正极上标有“+”符号。
(2) 然后，选择一根接地线，将其一端连接到捕鼠电路板上的接地端子上，另一端连接到电击器件的接地端子上。
确保电击器件接地端子上标有地线符号。
(3) 接下来，选择一根诱饵线，将其一端连接到捕鼠电路板上的诱饵端子上，另一端附着适合老鼠吸食的诱饵物质上。
确保诱饵线与诱饵物质良好接触。
(4) 最后，选择一根中性线，将其一端连接到捕鼠电路板上的中性端子上，另一端连接到电击器件的中性端子上。
确保电击器件中性端子上标有中性线符号。
总结：电子捕鼠器的接线方法涉及电源电路和捕鼠电路两个部分。
电源电路主要用于为捕鼠器提供电源，需要连接电源线，接地线和中性线。
捕鼠电路主要负责捕鼠，需要连接电击线，接地线，诱饵线和中性线。
在接线过程中要确保正确连接各个线缆，使电子捕鼠器能够正常工作。
电子小制作
智能捕鼠器，老鼠的杀手一、制作功能和市场价值当老鼠想吃很香的食物而走进箱子里。
门会自动关上。
蜂鸣器会自动响起，提醒主人，有了老鼠了。
取老鼠，只要按一下按钮就可以去抓那活蹦乱跳的老鼠了。
二、电路原理做一个箱子，用两个直流电机控制箱子的门。
在箱子的两个侧面弄出很多通气孔，给老鼠闻诱食用，让老鼠更能闻到食物的香味和看到食物，闻到和看到香味，老鼠就会找门进箱子。
在老鼠去吃食物的路上装了开关。
当老鼠进了箱子后，必然会踩开关，开关一通，单片机就会做出相应的反应（CPU响应中断，执行中断服务程序）控制电机去关门，从而达到捕鼠的目的。
蜂鸣器会报警。
1、单片机接上晶振，接上复位电路。
2、在单片机INT0的非接上一个开关，开关接上电源的负极。
按下开关，构成一个回路。
（在这个开关上面，装上宽度和长度适中的木板。
放在老鼠去吃食物的必经之路上）3、P1.0接一个非门，再接三极管VT1的基极，利用VT1构成的电路来驱动直流电机M1。
（这时直流电机执行的工作就是关门）4、P1.4接一个非门，再接三极管VT2的基极，利用VT2构成的电路来驱动蜂鸣器，（这时，捕捉到老鼠，蜂鸣器报警）5、在单片机INT1的非接上一个开关，开关接上电源的负极。
按下开关，构成一个回路。
（取老鼠专用。
）单片机的编程如下：（主要是利用中断）ORG 0000HAJMP MAINORG 0003H INT0的非中断的入口AJMP L1 （关老鼠专用）ORG 0013H INT1的非中断的入口AJMP L2 （取老鼠专用）ORG 0300HMAIN: MOV SP ,#40H 设盏顶SETB EX0 开中断SETB EACLR IT0 用低电平触发方式SETB PX1 设INT1的非为中断优先级。
防止取老鼠的时候，老鼠踩着INT0的非的开关，使CPU一直响应INT0的非的中断，让门一直关着。
HERE: SJMP HERE 等待中断ORG 0500HL1: CLR P1.0 开电机M1(关门), 我们用电机关门（这时，说明有老鼠进箱子了，并且踩了开关，开关通了，有了中断信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两种简单的电子捕鼠器
————————————————————————————————作者：————————————————————————————————日期：
电子捕鼠器一：
1、先画出原理图如下：
这个简易电猫使用220V交流电源，电路确实很简单，由两个整流二极管D1、D2及两个电容器C1、C2组成。
其工作原理如下：正半周（上正下负）时，二极管D1导通，D2截止，电流经过D1对C1充电，将电容Cl上的电压充到接近峰值并基本保持不变。
负半周（上负下正）时，二极管D2导通，Dl截止。
此时，Cl上的电压电源电压串联相加，电流经D2对电容C2充电。
如此反复充电，C2上的电压就基本上是电源电压的二倍还要多了。
所以叫做二倍压整流电路。
从C2两端取出500V左右的直流电压，加在特制的电网上，就可以用来接待我们的客人了。
2、准备元件：
由上述分析可知，加在电容C1上的电压在300V左右，加在电容C2上的电压在500V左右，两个整流二极管反向电压应大于600V。
手头正好有几个坏掉的节能灯，撬开灯座，取出圆形电路板，发现电路板上有5个二极管（1N4007，反向电压大于1000V），2个电解电容（3.3微法，250伏），这下如获至宝。
马上动手焊下2个二极管，6个电容，测量一下，都没问题。
元件准备就绪。
3、焊接
由于线路简单，元件少，决定不用线路板，直接焊接在插头线上。
用2个电容串联作C1，使其耐压达到500V；用3个电容串联作C2，使其耐压达到750V。
D1，D2都用1N4007。
焊接完成后，实测空载电压高达580V。
4、制作捕鼠电网
找了一个桂元筐的塑料盖子，用两根裸铝线绕在上面，间距2公分左右，有交叉的地方就套上输液胶管，最后接上两根引线，大功告成。
5、完善
直接接在220V电源上太危险了，考虑到安全问题，在前面加了一个电阻（10K，1W），这样电流就小多了，但对付老鼠还是绰绰有余的。
又找一个塑料盒子，把所有元件放进去，加装一个指示灯。
6、效果
忙乎到半夜，装好放在灶台上，电网上放一些老鼠爱吃的南瓜籽。
第二天早上一起床，便看到我们的客人老老实实地躺在电网上了。
电子捕鼠器二：
据说老鼠对电磁场较为敏感，这是一般的高压电网灭鼠效果差的原因。
本文介绍的电子灭鼠器，平时电网上无高压，它不会引起老鼠的警觉，但只要鼠体一触发电网，电网便立即能上高压，瞬间将其击毙，其灭鼠效果较好。
工作原理
电路见图1。
B是一只隔离、升压式变压器。
由于电网利用大地作为一个电极，为防止杀鼠时市电保安器误动作，用变压器将电路与市电隔离。
次级6V左右的低压经VD1整流、C1滤波后得到7V左右的直流电压作控制用。
高压交流电由VD2整流后得到的脉动电压作触杀电源。
单向可控硅SCR用于高压的开/关控制，SCR阴极通过LAMP接在电网上。
静态时，三极管V1因基极电路悬浮而截止，SCR亦截止，电网对地间只有很低的直流电压，因而产生电场很弱，不会使老鼠引起警觉。
当有老鼠碰到电网时，V1立即导通，将SCR触发，脉动高压通过LAMP立即加在电网上，将老鼠击毙。
与此同时，V2也饱和导通，继电器J通电吸合，电铃DL接通电源而打响，通知人员将死老鼠及时移走。
元器件选择与制作
元器件清单见下表
编号名称型号数量
R1 电阻100K 1
R2＊电阻200Ω需调整 1
R3 电阻 5.1K 1
C1 电解电容220u 1
C2 电解电容47u 1
VD1、3、4、6 整流二极管IN4007 4
VD2 整流二极管IN5408 1
VD5 开关二极管IN4148 1
V1 晶体三极管9012 1
V2 晶体三极管9013 1
SCR 单向可控硅BT169 1
J 继电器6V小型 1
BX 保险管0.5A Φ0.5cm×2cm 1
B 变压器改制（详见表后文字） 1
LAMP 白炽灯60W/220V 1
B选用300W左右的控制变压器改制，将低压绕组拆除，另用Φ0.25mm的漆包线绕1200匝左右，在13匝处抽头作低压绕组。
J用6V的小型继电器。
制作时，所有元件装在一个电路板上。
电网可用铁丝在离地2cm高的瓷绝缘支撑物上缠绕数道形成，电路的公共端用铁钉钉入地下。
为了加强效果，可在地面泼些水。
调试
1、若R1用100KΩ，V1不能饱和，可用两只9012管复合代替V1。
2、调整R2阻值，以使SCR能被可靠触发导通。
