LabVIEW练习

合集下载

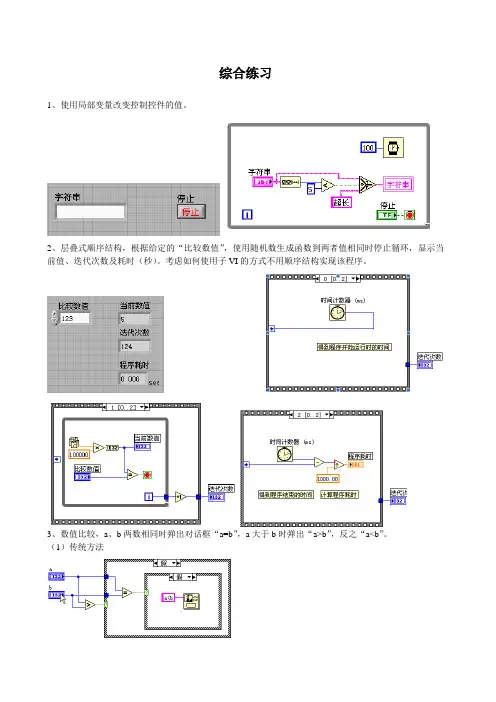

Labview综合练习

综合练习1、使用局部变量改变控制控件的值。

2、层叠式顺序结构，根据给定的“比较数值”，使用随机数生成函数到两者值相同时停止循环，显示当前值、迭代次数及耗时（秒）。

考虑如何使用子VI的方式不用顺序结构实现该程序。

3、数值比较，a、b两数相同时弹出对话框“a=b”，a大于b时弹出“a>b”，反之“a<b”。

（1）传统方法（2）改进方法（3）优化方法4、用for循环实现数组操作，理解隧道的索引功能5、用分支结构实现下述代码功能s w i t c h(f r u i t){c a s e a p p l e:p r i c e=9;c a s e b a n a n a:p r i c e=10;c a s e p e a r:p r i c e=8;d e f a u l t:p r i c e=0;}6、基于While循环和Case结构的单击计数器7、输入电话号码，只有数字键“0~9“及“-”按下时才接受和显示字符，其他键按下不显示。

注意此例中用的是过滤事件。

要自己设置停止按键。

8、编写一个VI，在VI的面板上单击时，显示出鼠标所在的坐标，并且在子VI中处理所有的事件。

当用户在主界面上单击鼠标时，“坐标”控件显示出鼠标的位置，当用户单击“停止”按钮时，结束程序运行。

该程序处理事件的主要代码部分要求在一个子VI中完成，故主VI框图非常简单，只要把子VI所需的数据传递给子程序即可。

（1）主VI及其程序框图。

（2）子VI框图9、产生正弦波形，在波形显示器中显示，并创建一个全局变量，将正弦波形数组存储到该全局变量当中。

10、编制一段程序，用随机数生成温度测试数据，程序运行时可以设定上下限并在波形显示器中显示温度超过上下限则告警灯亮。

11、用for循环建立二维数组12、循环事件结构，点击OK键时弹出对话框询问是否关闭窗口，在“击键“控件上按下键盘按键时，若摇杆开关为响应则显示按键的ASCII码，否则不响应。

labview经典练习题

2、提取信号的数组，低通滤波；
3、求取数组的位数，为for循环的次数，产生一个由0—组成的数组，与信号数组簇打包；
4、求取信号中的最大值数组以及坐标数组，使之簇打包；
5、与3的数据建立数组，并显示。
十六、
1、产生两个带噪声的周期信号；
2、选择观测通道并显示；
3、滤波、去除直流分量、加窗、求自功率谱并加横坐标显示。
2、第二帧，使用数字为文件名，制定：D:\DATA\为保存路径，保存分辨位数：3.
三、
1、折叠顺序结构，第一帧产生两个带噪声的三角波、三角波，使用基本函数发生器，噪声分别用均匀白噪声以及高斯白噪声。建立为数组。
2、第二帧选择观察通道并显示；提取两个通道的数组值打包为两维数组；
3、第三帧，分别保存为波形文件以及文本文件。
5、求自功率谱的对数；
7、设置横向坐标系，显示功率谱。
十二、
1、使用顺序结构，第一帧，产生两个正弦波，设置为：信号1频率=73，振幅=0.001；信号2频率=59，振幅=1，并相加；
2、第二帧，分别求取加窗或不加窗的自功率谱，打包建立数组，并显示；
3、第三帧，求对数，乘10放大，并显示。
十三、
1、使用事件结构；
2、产生可选的白噪声（均匀白噪声以及高斯白噪声），
3、生成两个带噪声的信号并显示。
九、
1、使用折叠顺序结构，产生两通道带噪声的周期信号，其中可选噪声类型；
2、第二帧：显示观察通道；拉开显示俩个通道信号；分别求取两个通道的最大值和均值；
3、可选直接退出或保存后退出；
4、设定保存路径和文件名为：D:\DATA\学号
四、
程序说明：
1、利用数据采集节点采集2个通道的信号。
2、信号进入while进行处理；

labview考试题及答案

labview考试题及答案一、单选题（每题2分，共10题，共20分）1. LabVIEW是一种由哪家公司开发的图形化编程语言？A. 微软B. 国家仪器（NI）C. 苹果D. 谷歌答案：B2. 在LabVIEW中，哪个术语指的是程序的开始？A. 循环B. 事件结构C. 顺序结构D. 子VI答案：C3. 以下哪个是LabVIEW中用于创建子VI的函数？A. 创建数组B. 创建簇C. 创建子VID. 创建引用答案：C4. 在LabVIEW中，如何表示一个布尔值？A. 使用数字1或0B. 使用字符串"True"或"False"C. 使用布尔控件D. 使用开关控件答案：C5. LabVIEW中的哪个功能允许用户在不停止程序的情况下调试代码？A. 单步执行B. 断点C. 探针D. 性能分析答案：B6. 在LabVIEW中，哪个术语用于描述一个程序的输入和输出？A. 前面板B. 块图C. 子VID. 终端答案：A7. 以下哪个不是LabVIEW中的数组操作函数？A. 构建数组B. 连接数组C. 排序数组D. 求和数组答案：D8. 在LabVIEW中，如何将一个布尔值转换为数值？A. 使用转换函数B. 使用逻辑运算C. 使用比较函数D. 使用数学函数答案：A9. 在LabVIEW中，哪个函数用于将字符串转换为数值？A. 字符串到数值B. 字符串到布尔C. 字符串到日期/时间D. 字符串到路径答案：A10. 在LabVIEW中，如何实现循环结构？A. 使用While LoopB. 使用For LoopC. 使用Case StructureD. 使用Sequence Structure答案：A二、多选题（每题3分，共5题，共15分）1. 以下哪些是LabVIEW中的数据类型？A. 数值B. 布尔C. 字符串D. 路径答案：A, B, C, D2. 在LabVIEW中，哪些是常用的数组操作？A. 构建数组B. 连接数组C. 排序数组D. 求和数组答案：A, B, C3. 在LabVIEW中，哪些是调试程序的方法？A. 单步执行B. 断点C. 探针D. 性能分析答案：A, B, C4. 以下哪些是LabVIEW中的结构？A. 循环B. 事件结构C. 顺序结构D. 子VI答案：A, B, C5. 在LabVIEW中，哪些是布尔值的表示方法？A. 使用数字1或0B. 使用字符串"True"或"False"C. 使用布尔控件D. 使用开关控件答案：C, D三、判断题（每题1分，共5题，共5分）1. LabVIEW是一种文本编程语言。

labview经典练习题附答案

题目:产生100个随机数,求其最小值和最大值以及平均值题目:1 用for循环产生4行100列的二维数组,数组成员如下:1,2,3.......100;100,99,98.......1;6,7,8.......105;105,104,103......6;从这个数组中提取2行50列的二维数组,数组成员如下:50,49,48......1;56,57,58 (105)将这2个数组用数组显示件显示在前面板.题目:程序开始运行时候要求用户输入一个口令,口令显示正确时候滑钮显示件显示0---100的随机数,否则程序立即停止.题目:编写一个程序测试自己在程序前面板上输入以下字符所用的时间:A virtual instruments is a program in the graphical programming language.题目:编写一个程序,在前面板上放3个按钮,当按下*个按钮时,输出按钮的编号.题目：编写计算以下等式的程序：y1=*3-*2+5y2=m**+b*的围是0---10。

y1和y2用数组显示件显示在前面板。

用顺序结构和循环结构写一个跑马灯。

5个灯从左到右不停地轮流点亮。

闪烁间隔由滑动条调节题目:编程求1000以的"完数","完数"是指一个数恰好等于它本身的因子之和,例如28=14+7+4+2+1;产生5个随机数，并和序号一起保存，格式为电子表单。

求任意两个输入数值的最小公倍数和最大公约数。

设计一个VI，产生一个随机数二维数组( 100行3 列)，把此数据写入到电子表格文件首先把循环计数值和随机数转化成字符串，并与制表符和行结束符连接成一个电子表格格式的字符串对字符串进行加密，规则是每个字母后移五位，例如，A变成F，b变成g，*变成c，y变成d。

题目：使用labview模拟温度采集系统，要求有停止键。

在一个波形表中显示三条随机数组成的曲线，分别用红，绿，蓝三种颜色表示，其取值围分别为0-1,1-5和5-10.题目：用labvIEW编写一个判断素数的程序。

labVIEW-练习题

labVIEW-练习题1. 随机数及其显⽰，创建⼀个VI，不断产⽣随机数，并将随机数通过图形控件显⽰出来。

参考图如下，各参赛队伍可以根据题⽬要求进⾏⾃由设计。

2.循环的使⽤，分别使⽤while循环结构和for循环结构的⾃动索引功能，⽣成⼀维数组（如：0~10）。

要求：都要⽤到循环结构内的“i”，其中while循环的停⽌条件，也要⽤到“i”。

3. 事件结构，前⾯板设置⼀个布尔灯，利⽤事件结构对布尔灯的颜⾊进⾏设置（如：⿏标进⼊布尔灯范围内现实红⾊，否则为灰⾊）4. 数组的应⽤，产⽣⼀个 1～100 的随机数，当该随机数在⼀个指定值± 3范围内停⽌，并且输出程序循环的次数以及随机数历史数组。

5. ⽂本⽂件，产⽣0—9共10个数据，然后按⾏写⼊与VI相同路径下的⽂本⽂件。

要求：（1）每⼀个数值占⽤⼀⾏；（2）⽂本⽂件与VI在同⼀路径下；6. 编写程序实现⼀个带⼝令的⽤户登录窗⼝，⽤户输⼊的⼝令符以*显⽰，当⽤户输⼊的⼝令与程序中预设的⼝令⼀致时登录成功，不⼀致时登录失败，⽤对话框提⽰⽤户，并强制⽤户必须等待⼀段时间后才可再次输⼊⼝令，每次登录失败后所等待时间是上⼀次的⼆倍，初次等待时间为2秒钟。

7. 使⽤级数求和的⽅法计算⾃然对数底e的公式为：e=1 + 1/1! + 1/2! + 1/3! + 1/4! + ... + 1/（n-1）! + ....请根据该公式，实现对⾃然对数底e的计算8. 创建VI模仿扔（可能的值为1到6），记录每个值出现的次数。

输⼊扔的次数，输出每个值（对于各个可能的值）出现的次数。

9. 新建⼀个VI，在前⾯板上放置若⼲个按钮、数字输⼊框、字符串输⼊框等控件，使⽤基于事件驱动的程序框架，编写程序实现以下功能。

当⽤户⿏标移动⾄某个按钮上⾯时，该按钮颜⾊变为红⾊；当⽤户在某个数字输⼊框中的输⼊值超出预设的范围时，弹出对话框提⽰，并将输⼊框中的值更改为默认值；当⽤户在某个字符串输⼊框中输⼊字符时，⾃动统计已输⼊字数，并显⽰在前⾯板上。

练习labVIEW 软件学习

练习背景: 练习背景:
实验: 实验:
在Analyze>mathematics>Curve Fitting>linear fit.vi子模板用Index Array子程序可以分解得到两个一维数组y[i]与t[i]
题2 对指数数据执行多项式拟合
这个例子假设实验数据之间为多项式关系： y[i]=a0+a1*t[i]+a2*t[i]^2… 当多项式为一阶时，有两个参数，结果是一个线性拟合，与前一个例子相同。当阶数为二阶时，结果是一个二阶多项式带三个参数，多项式参数存放于数组a[i]。
局部变量只是原变量的一个数据拷贝，但是它的属性可以修改，并且这种改变不会影响原变量。例如上图中的这个局部变量可以利用快捷菜单中的Change To Read 变成一个指示器。这样的一对变量的组合，就使它既可读又可写了。局部变量有三种基本的用途：控制初始化、协调控制功能、临时保存数据和传递数据。
ቤተ መጻሕፍቲ ባይዱ
题3 用一个开关控制两个循环
Boolean 10.00 10.00
Boolean
该练习中有两个While循环，现在我们用一个开关同时控制它们的运行。面板与框图如上所示。在左边的一个循环中设定了一个开关。右边的循环中做了这个开关的局部变量。并且在快捷菜单中选Chang To Read，最后与循环的条件端子连接。这样就实现了所须的功能。
全局变量的创建
全局变量是LabVIEW中一个与VI地位等同的模块，它以独立文件的形式保存在磁盘中，文件后缀为 .gbl。通过全局变量不同VI之间可以交换数据。
创建步骤如下：在Function→Structures下选择Global Variable，将其图标拖到框图中，双击Global Variable图标，得到其前面板在其前面板上放上所需要的变量，例如一个数组、一个布尔量、一个字符串变量等。

Labview考前练习题

1.创建一个VI ，实现对按钮状态的指示和按钮“按下”持续时间的简单计数功能，按钮按下时，对应的指示灯亮，对应的数字量显示控件中开始计时。

松开按钮时，指示灯灭，计时停止。

2.分别利用for 循环的移位寄存功能和反馈节点两种方法求0+5+10+15+······+45+50的值3.分别用公式节点和图形代码如下表达式的值：2x+ y -3xy + x =z 224.产生10000个随机数，求其中的最大值，最小值，和这10000个随机数的平均值，并且求出程序执行所需要的时间。

5.创建一个温度报警程序，产生范围为0~100的随机数来模拟温度值，当温度大于60时，提示温度过高，当温度小于30时，提示温度过低，若温度大于90或者小于10，则退出运行状态6.创建一个VI，产生一个包含20个随机数的一维数组，从该一维数组每次顺序取下5个元素构成一行，并且做出构成一个4行5列的二维数组，并且将这些数组储存为电子表格文件。

7.求一个数的平方根，若该数≥0，计算该值平方根并将计算结果输出；若该数＜0时，输出错误代码“-999”。

8.创建一个VI,求从前面板输入的三个数X,Y,Z的和SUM，并且延时2s，将A显示在前面板中，将其保存为名称：SUM.vi的子VI，然后调用该子VI，将该平均值SUM与一个0~1之间的随机数相乘，输出计算结果。

9.对一正弦信号，进行频域分析和chebyshev滤波处理。

/Test_and_measurement/2015/0916/article_13143.html10.求幅值为1，频率为100HZ ，的三角波叠加幅值为1的高斯白噪声信号的自相关函数创建一个VI ，利用随机数产生一个0~100之间的数，若该数大于50，前面板上放置的指示灯亮，且输出文字“大于50”，否则，灯不亮，且输出文字“小于50”11.给定任意x,分别用公式节点和图形代码如下表达式的值：132231+++=x x x y12.输入一个数，判断是否同时被3和5整除，若能够整除，前面板上放置的指示灯亮，否则，灯灭。

labview练习题

labview练习题实验五 labview中字符串、数组、簇的实验一、目的1、掌握创建和使用数组的方法2、能够使用多种数组内部函数3、掌握簇的创建和使用方法4、学会使用内部函数处理簇二、环境1、WINDOWS2000环境（将显示属性中的分辨率设置为1024*768）2、Labview8.2软件三、内容与步骤：[练习1]字符串练习设计一个字符串连接与子字符串显示窗口，其前面板设计和程序框图设计如图所示。

[练习2]利用全局变量实现字符串的传递其前面板设计和程序框图设计如图所示。

步骤：（创建全局变量）1.在labview的启动界面中的new选择创建全局变量global2.放置字符串输入控件。

标签改为字符串全局变量3.将光标放在该控件上，点右键，设置键入时刷新4.保存，命名为：字符串实例.vi（创建发送端）5.新建vi，在前面板放置字符串输入控件，标签为“字符串发送端”，点右键，设置键入时刷新。

6.进入程序框图，点击右键选择已经建立的全局变量文件7.照上述框图编写。

8.接收端同理。

[练习3]字符串函数练习[练习4]创建子VI对两个输入矩阵A和B执行矩阵乘。

矩阵A是n×m矩阵，而矩阵B是m×p矩阵。

产生的矩阵C是n×p矩阵，这里C=AB。

[练习5]构建一个VI，该VI产生500个随机数并绘制在波形图指示器上。

计算随机数的平均值并在前面板上显示结果。

使用Statistics Express VI计算随机数的平均值。

[练习6]创建一个VI，该VI计算并绘制二阶多项式y=Ax*x+Bx+C。

VI应使用前面板控件来输入系数A,B,C，并使用前面板控件输入点数N，计算X0到Xn-1区间上的多项式。

在波形图上绘制y-x图形指示器。

[练习7]创建一个VI，包含一个由6个旋钮组成的簇，这些旋钮标签分别是Option1到Option6。

当执行时，VI将等待用户按下其中一个按钮。

当按下一个按钮时，使用Display Message To User Express VI指出所选择的选项。

20道LABVIEW练习题

例题和作业1、创建一个子VI，计算3个数平均值，并输出结果。

将VI保存为Find the Average.vi。

自己设计一个主程序，调用上述子程序。

（基本编程和子程序调用）2、应用全局变量实现：一个程序改变数值，另一个程序中数值要作相应改变。

（全局变量）3、定时器，倒计时。

（局部变量）4、创建一个 VI，计算生成等于某个给定值的随机数所需要的时间。

（用平铺结构和叠层结构如何完成，顺序结构局部变量）5、编程实现10！计算。

1！+2！+3！+…+10！(循环以及移位寄存器)6、练习建立一个有正负数的数组，并且通过程序实现将正数和负数分开，并且分别建立自己的数组。

（Case结构）7、创建VI，检测簇中numeric1数值控件的值是否大于0。

如果小于0，VI计算所有控件绝对值，如果大于等于0，VI不用计算任何控件的绝对值。

无论该值为什么，都将所有值乘以0.5并将结果显示在output cluster上。

（Case结构）8、掷骰子，并统计各点数的投中次数。

给出首次投中6的投掷次数。

（循环结构）9、利用随机数发生器仿真一个0到5V的采样信号，每200ms采一个点，共采集50个点，采集完后一次性显示在Waveform Graph上。

（波形图。

注意波形图和波形表区别）10、在上题的基础上再增加1路电压信号采集，此路电压信号的范围为5到10V，采样间隔是50ms，共采100个点。

采样完成后，将两路采样信号显示在同一个Waveform Graph中。

（多路信号显示于同一图的方法）11、将上题中的X轴改为时间轴显示，要求时间轴能真实的反映采样时间。

分析为什么与习题5的显示结果截然不同？（横轴为时间坐标的方法）12、绘制理萨如图形。

（XY图）13、设计几个不同频率的信号相加，然后对其进行傅立叶变换，获得其频谱。

（频谱分析）14、设计几个不同频率的信号相加，或者带有噪声的信号。

然后对其进行滤波。

（数字滤波器设计）15、产生若干周期的正弦波数据，以当前系统日期和自己姓名为文件名，分别存储为文本文件、二进制文件和电子表文件。

labview基础练习题

labview基础练习题LabVIEW是一款功能强大的图形化编程语言和开发环境，用于实时数据采集、控制系统、信号处理和虚拟仪器等领域。

在学习和使用LabVIEW过程中，进行一些基础的练习题可以帮助我们更好地掌握该软件的使用方法和技巧。

本文将介绍一些LabVIEW的基础练习题，帮助读者提升对LabVIEW的理解和应用能力。

练习一：简单的图形绘制1. 打开LabVIEW软件，并创建一个新的VI（Virtual Instrument）。

2. 在Front Panel上添加一个Graph控件，并设置其大小和位置。

3. 在Block Diagram上添加一个For Loop循环结构。

4. 在For Loop中使用一个正弦函数来生成数据。

5. 将生成的数据通过一个数组输出到Graph控件中。

练习二：数据采集与显示1. 打开LabVIEW软件，并创建一个新的VI。

2. 在Front Panel上添加一个Graph控件，并设置其大小和位置。

3. 在Block Diagram上添加一个While Loop循环结构。

4. 使用一个DAQmx控件来进行数据采集，设置采集的通道和采样率等参数。

5. 将采集到的数据通过一个数组输出到Graph控件中，实现实时数据显示。

练习三：控制系统仿真1. 打开LabVIEW软件，并创建一个新的VI。

2. 在Front Panel上添加一个Numeric控件，并设置其为输入。

3. 在Block Diagram上添加一个PID控制器，并将Numeric控件的值作为输入。

4. 设置PID控制器的相关参数，并连接到输出端。

5. 在Front Panel上添加一个Graph控件，并将PID控制器的输出连接到Graph上，实现对控制系统的仿真。

练习四：信号处理1. 打开LabVIEW软件，并创建一个新的VI。

2. 在Front Panel上添加一个Waveform Chart控件，并设置其为输入。

labview习题集

1.5!。

2。

求1!+2!+3!+...+5!的和。

3。

偶数和2+4+...+1001、X/Y，若Y不等于零，则求出商，否则输出无穷大。

2、用CASE语句实现100以内的偶数和、奇数和3、输入年、月，输出该月有几天。

讨论：每年1、3、5、7、8、10、12月有31天；4、6、9、11月有30天；2月闰年有29天，平年28天；提示：年号能被4整除，但不能补100整除，或者年号能补400整除的年均为闰年。

1.10和。

1+..+102。

阶乘。

1!+...+10!和3。

偶数和.1到50偶数和思考作业题1、求1-2+3-4+…+99-100。

2、计算1---100以内的所有含6的数的和。

1.创建一个4行5列的数组[10 11 15 41 74;32 62 19 2 7;85 64 23 75 9;50 47 85 94 6]，(1)求数组的最大与最小值；(2)求出创建数组的大小；(3)将该数组转置；(4)将该二维数组改为一个一维数组;(5)在(4)上进行进行降序排列；(6)找出75元素在数组中的位置。

讲解开关顺序控制灯1、计算产生一万个随机数所用的时间。

2、跑马灯，即四个灯循环亮灭。

3、求ax2+bx+c=0方程的根，a,b,c由键盘输入，设b2-4ac>0。

备注：要求分步求，先求如以下这样四步：float a,b,c,disc,x1,x2,p,q;disc=b*b-4*a*c;p=-b/(2*a);q=sqrt(disc)/(2*a);x1=p+q;x2=p-q;4、输入一个三位数，依次输出该数的符号位和百位，十位，个位数字。

如: 输入-345 <CR>输出- 3 4 55、地球的平均半径为6371千米，已知地球上两个城市A、B的经度和纬度，编程序求出这两个城市之间的地面距离//2、讲解开普勒方程：y=x-esinx.比较算术函数与公式节点方式。

//3、讲解公式节点内实现条件分支语句，即例：X/Y，若Y不等于零，则求出商，否则输出无穷大。

labview经典练习题

labview经典练习题LabVIEW是一种广泛应用于科学研究和工程领域的图形化编程语言和开发环境。

它以其简单易学的特点，成为了许多工程师和科学家的首选工具。

为了更好地掌握LabVIEW的使用技巧和提高编程能力，下面将介绍一些经典的LabVIEW练习题。

1. 温度转换器首先，让我们来设计一个简单的温度转换器。

要求用户输入摄氏温度，并将其转换为华氏温度。

我们可以使用LabVIEW中的数字输入框和按钮来实现用户输入和触发转换的功能。

然后，使用数学运算模块将摄氏温度转换为华氏温度，并将结果显示在屏幕上。

2. 数字求和器接下来，我们来设计一个数字求和器。

用户可以输入一系列数字，并通过点击按钮来计算它们的总和。

我们可以使用循环结构和累加器来实现这个功能。

首先，使用循环结构来重复获取用户输入的数字，然后使用累加器将这些数字相加，并将结果显示在屏幕上。

3. 数据绘图器LabVIEW还提供了强大的数据绘图功能，我们可以利用它来设计一个简单的数据绘图器。

用户可以输入一系列的数据，并通过点击按钮来绘制这些数据的曲线图。

我们可以使用图表控件和数据输入框来实现这个功能。

首先，使用数据输入框来获取用户输入的数据，然后使用图表控件将这些数据绘制成曲线图。

4. 信号发生器接下来，让我们设计一个信号发生器。

用户可以设置信号的频率和幅度，并通过点击按钮来生成该信号。

我们可以使用波形发生器模块和按钮控件来实现这个功能。

首先，使用波形发生器模块来生成用户设置的信号，然后使用按钮控件来触发信号的生成和停止。

5. 数据采集器最后，我们来设计一个数据采集器。

用户可以设置采样频率和采样时间，并通过点击按钮来开始数据采集。

我们可以使用数据采集模块和按钮控件来实现这个功能。

首先，使用数据采集模块来按照用户设置的频率进行数据采集，然后使用按钮控件来触发数据采集的开始和停止，并将采集到的数据显示在屏幕上。

通过完成这些经典的LabVIEW练习题，我们可以更好地掌握LabVIEW的使用技巧和提高编程能力。

labview练习题

LabVIEW练习题目（08级机械电子）1 设计一个程序，根据所给的x1=0.2456,y1=13.986；x2=3.475,y2=325.485的值求出直线的斜率。

把此程序作为一个子程序，自己设计一个简单的程序调用此子程序。

2.（用CASE结构）创建一个VI以检查一个数值是否为正数。

如果它是正的，VI就计算它的平方根，反之则求其绝对值。

3 （用FOR循环和移位寄存器）编一个程序，算出：0+1+2+3+。

+100。

4 （用WHILE循环）编一个程序，算出：n！。

，5 （公式节点）编写计算以下等式的程序Y1=x3-x2+5Y2=m*x+bX的范围是0-10，当x不在这个范围时就报警，同时所有的输出值都赋值为0。

6 随机产生两个1*100的数组，然后将其组成一个2*100的二维数组，并求出其中数的最大值和最小值、并显示数组的大小，再索引出第一行的数据并将其在Wave graph里面显示出来。

8 设计一个函数发生器，可根据需要选择产生正弦波，方波，三角波等常见波形。

9 产生两路频率相同相位不同的正弦波，求出它们的相位差。

10 产生波形sin(w*t)*sin(2*pi(1)*t),观察经过FFT后的幅度谱和相位谱。

11 编一个延时10S的程序，并验证它的正确性（使用顺序结构）。

12 （使用循环结构）随机产生一个1*100的数组，对这组数据利用中数法进行数据预处理，即先求出其平均值，再用原数据减去它的平均值，然后利用图表显示其处理前后的结果，并把图表的纵坐标该为-1到1。

13（使用顺序结构）创建一个 VI ，计算生成等于某个给定值的随机数所需要的时间14（使用公式节点和for 循环结构）计算3215y x x =++，2x y m b =+，其中：:010x →为的自然数。

将12y y 和的值在同一个数组和图表里面显示出来。

15（使用一些字符串功能函数）将三个分别为小写字符串、大写字符串、一个数字字符串，组合在一起输出同时求出字符串的长度。

LABVIEW习题

练习1 波形Chart数据显示1、2、3、4、5、6、练习2 1、2、3、4、5、练习3显示的运行结果是一样的。

但实现方法和过程不同。

在流程图中可以看出，Chart产生在循环内，每得到一个数据点，就立刻显示一个。

而Graph在循环之外，40个数都产生之后，跳出循环，然后一次显示出整个数据曲线。

从运行过程可以清楚地看到这一点。

练习4作业题1.请说出Chart、Waveform Graph、XY Graph之间的主要区别。

解：Chart是实时、逐点地显示数据。

Waveform Graph是显示一个数组，根据需要组织成所需的图形显示出来。

它的缺点是没有实时显示。

XY Graph，显示由(x, y)坐标决定的曲线。

2. 利用随机数发生器仿真一个0到5V的采样信号，每200ms采一个点，利用实时趋势曲线实时显示采样结果。

3. 在习题2的基础上再增加1路电压信号采集，此路电压信号的范围为5到10V。

4.利用随机数发生器仿真一个0 到5V的采样信号，每200ms采一个点，共采集50个点，采集完后一次性显示在Waveform Graph上。

5. 在习题4的基础上再增加1路电压信号采集，此路电压信号的范围为5到10V，采样间隔是50ms，共采100个点。

采样完成后，将两路采样信号显示在同一个Waveform Graph中。

6. 将习题5中的X轴改为时间轴显示，要求时间轴能真实的反映采样时间。

分析为什么与习题5的显示结果截然不同？7. 利用Signal Processing->Signal Generation->Sine Pattern.vi Sine Pattern.vi （如右上图所示）产生两条正弦曲线，将两条曲线分别作为XY Graph的XY输入。

通过改变其中一条曲线的频率和相位来研究李萨如图形。

labview练习题

labview练习题LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种流行的图形化程序设计语言，常用于科学研究、工程设计和嵌入式系统开发。

本文将为您提供一些LabVIEW练习题，帮助您提高对LabVIEW的理解和应用能力。

1. 题目一：加法器创建一个简单的LabVIEW程序，实现两个数的相加功能。

在用户界面上放置两个输入框，用于输入两个数值。

通过一个按钮触发程序执行，将两个数相加的结果输出到另一个显示框中。

2. 题目二：温度转换器创建一个LabVIEW程序，将摄氏度转换为华氏度。

在用户界面上放置一个输入框，用于输入摄氏度值。

通过一个按钮触发程序执行，将转换后的华氏度输出到一个显示框中。

3. 题目三：计时器创建一个简单的LabVIEW程序，实现一个计时器功能。

在用户界面上放置一个开始按钮和一个停止按钮。

当用户点击开始按钮时，计时器开始计时，并在界面上显示经过的时间。

当用户点击停止按钮时，计时器停止，并将计时结果显示在一个文本框中。

4. 题目四：数据绘图创建一个LabVIEW程序，读取一个文本文件中的数据，并将数据绘制成折线图。

在用户界面上放置一个文件选择按钮，用于选择要读取的文本文件。

点击读取按钮后，程序读取文件中的数据，并将数据绘制成折线图展示在用户界面上。

5. 题目五：串口通信创建一个LabVIEW程序，实现与外部设备的串口通信。

在用户界面上放置一个串口选择下拉菜单和一个发送按钮。

用户可以选择要通信的串口，点击发送按钮后，程序向选定的串口发送指定的数据。

以上是几个常见的LabVIEW练习题，通过完成这些练习，您可以逐步熟悉LabVIEW的操作和功能。

当然，除了这些题目，您还可以根据自己的实际需求和兴趣，设计更加复杂的LabVIEW程序。

希望本文对您的学习和实践有所帮助！。

LabVIEW练习题_GAOQS

LabVIEW 课程设计题目LabVIEW 课程设计题目包括：“基础题”和“设计题”两大部分。

未曾选修过“虚拟仪器技术”的同学仅需完成“基础题”部分；选修过“虚拟仪器技术”的同学在完成“基础题”部分内容的基础上，必须选做“设计题”之一内容。

第一部分基础题（必做）1、用LabVIEW 的基本运算函数编写以下算式的程序代码：()()321.82.738112531782;635316831007625102257281÷−×++×+−+÷−×+2、利用摄氏温度与华氏温度的关系9/)32(5−=°°F C 编写一个程序，求华氏温度（F °）为,32°,64°,4°,6.98°,6°,104°,212°时的摄氏温度。

3、创建一个2行3列的二维数组控制件，为数组成员赋值如下：00.600.500.400.300.200.14、用数组创建函数创建一个二维数组显示件，成员为：321654216543165432654321编程将上述创建的数组转置为：^_^---3216216516546543543243215、创建一个簇控制件，成员分别为字符型控制件姓名，数值型控制件学号，布尔型控制件注册。

从这个簇控制件中提取出簇成员注册，显示在前面板上。

6、创建一个字符串显示件，程序运行后显示当前系统日期、时间和自己的班级、姓名。

7、将范围0—10的5个随机数转换为一个字符串显示在前面板上，要求保留2位小数，每个数之间用逗号分隔。

8、用for 循环产生4行100列二维数组，数组成员如下：1，2，3 (100)100，99，98 (1)6，7，8 (105)105，104，103 (6)从这个数组中提取出2行50列的二维数组，成员如下：50，49，48 (1)56，57，58 (105)将这两个数组用数组显示件显示在前面板上。

labview期末考试题及答案

labview期末考试题及答案LabVIEW期末考试题及答案一、选择题（每题2分，共20分）1. LabVIEW是一种：A. 编程语言B. 操作系统C. 图形设计软件D. 虚拟仪器软件答案：D2. LabVIEW的图形编程语言被称为：A. GB. VIC. Virtual InstrumentD. Block Diagram答案：D3. 下列哪项不是LabVIEW的前面板控件：A. 滑块B. 数字指示器C. 按钮D. 循环结构答案：D4. 在LabVIEW中，以下哪个是用于循环结构的：A. For LoopB. While LoopC. Both A and BD. Neither A nor B答案：C5. LabVIEW的Data Socket Wizard用于：A. 创建新的VIB. 管理数据流C. 配置网络接口D. 调试程序答案：B6. 以下哪个不是LabVIEW的数组类型：A. 一维数组B. 二维数组C. 三维数组D. 循环数组答案：D7. 在LabVIEW中，哪个函数用于生成正弦波形：A. Sine WaveB. Cosine WaveC. Square WaveD. Triangle Wave答案：A8. LabVIEW的Block Diagram表示的是：A. 前面板布局B. 程序流程图C. 数据流图D. 硬件连接图答案：C9. 以下哪个不是LabVIEW的文件I/O操作：A. Read from FileB. Write to FileC. Open FileD. Delete File答案：D10. LabVIEW的哪个功能允许用户远程访问和控制硬件设备：A. DAQ AssistantB. Remote PanelC. Data AcquisitionD. Virtual Instrument答案：B二、简答题（每题5分，共30分）1. 解释LabVIEW中什么是Virtual Instrument（VI）。
