水泥窑用耐火材料简介
各窑炉用耐火材料

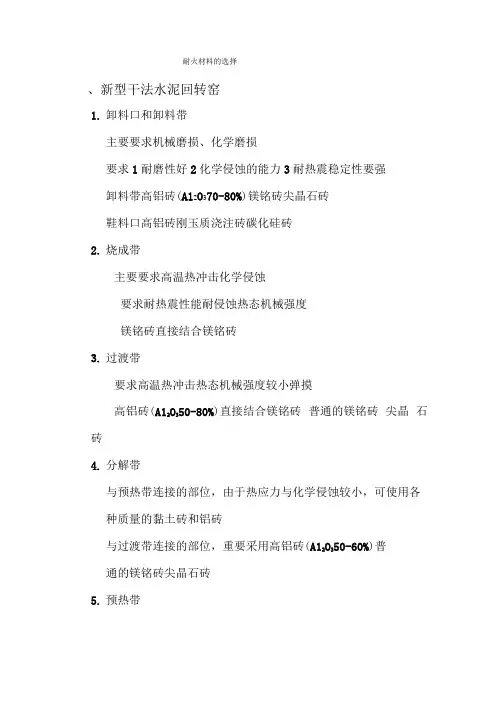

耐火材料的选择、新型干法水泥回转窑1.卸料口和卸料带主要要求机械磨损、化学磨损要求1耐磨性好2化学侵蚀的能力3耐热震稳定性要强卸料带高铝砖(A12O370-80%)镁铭砖尖晶石砖鞋料口高铝砖刚玉质浇注砖碳化硅砖2.烧成带主要要求高温热冲击化学侵蚀要求耐热震性能耐侵蚀热态机械强度镁铭砖直接结合镁铭砖3.过渡带要求高温热冲击热态机械强度较小弹摸高铝砖(A12O350-80%)直接结合镁铭砖普通的镁铭砖尖晶石砖4.分解带与预热带连接的部位，由于热应力与化学侵蚀较小，可使用各种质量的黏土砖和铝砖与过渡带连接的部位，重要采用高铝砖(A12O350-60%)普通的镁铭砖尖晶石砖5.预热带耐碱性------耐碱的隔热砖耐热——耐碱的隔热浇注砖6.预热器系统耐碱预热器及分解炉的直通、锥体部分及连接管道，采用耐碱的黏土砖、硅铝制的耐磨砖并加隔热复合层隔热顶盖:采用火硅挂顶，背衬矿棉，可用浇注料7.冷却系统：蓖式冷却机：轻质浇注料隔热砖隔热板材下料喉部（高温区）：普通的镁铭砖高铝砖中、低温区：铝砖二、玻璃窑用耐火材料1.池壁砖熔化钠钠钙硅料、含硼的池窑理想的池壁砖材质是电熔锆刚玉砖。
熔化无碱或低碱玻璃纤维时由于酸性侵蚀中，池壁砖材质选用AZS砖或致密锆英石砖2.池底砖池底砖要求能耐磨而且具有整体性。
限制多采用多层式复合池底结构。
多层结构一般是在主体层一一粘土大砖的下面保温层。
粘土大砖的上面设防护层和耐磨层，防护层用锆石英砂捣打料或者电熔刚玉捣打料。
耐磨层在防护层上面，保护捣打池底，直接与玻璃液接触，常用具有良好耐侵蚀、耐磨性能的电熔AZS砖3.加料池砖加料池砖受到料粉和玻璃液的侵蚀、料层的磨损、液流的冲刷还有火焰的影响，所以损坏较为严重。
需要高温耐磨耐侵蚀材质，常用无缩孔的含ZrO241%的电熔锆刚玉砖，并且增加砖厚、加强风冷。
除转角砖外，其他部位可用普通浇注的AZS-33砖。
下层加料池砖也可以考虑用浇注高岭土大砖4.流液洞砖池窑中流液洞流速最大，而且对流明显，故磨损严重，还加速了蚀损。
耐火材料简介
耐火材料一、基本概念耐火材料是耐火度不低于1580℃的无机非金属材料。
根据耐火度，有阻火级(1000～158 0℃)、普通级(1580～1770℃)、高级(1770～2000℃)、特级(2000℃以上)四个等级之分。
大部分耐火材料是以多种天然矿石粉料及粒料的混合物为原料生产的，某些耐火材料各种组分的结合要借助外加的结合剂(即大多数工业部门所称的黏结剂)。
结合剂的种类很多，高性能酚醛树脂就是一种性能优良、应用广泛的新型结合剂。
耐火材料是用作高温窑、炉等热工设备的结构材料，也可用作高温容器和部件的材料。
所以在冶金、硅酸盐、化工、石油、动力、机械制造等工业部门都离不开耐火材料，其中冶金工业消耗耐火材料的比例最高，约占总消耗量的60%～70%，每吨产品消耗耐火材料量约18～25kg。
钢铁工业是冶金工业的主要部门，所以也就自然是耐火材料应用的主要领域。
在钢铁工业的各个工序的设备中都离不开耐火材料，从炼铁的高炉、炼钢的转炉到转运钢水的钢包、中间包等整体设备的内衬砖到各局部结构，如钢包、中间包的出口滑板、各种水口等都离不开耐火材料。
耐火材料的分类方法有许多，按化学矿物组成和按外观的分类概况分别参见表9-1及表9-2。
这些分类应遵从ISO1109。
表9-1 耐火材料的化学矿物组成分类不定形耐火材料是由合理级配的粒状和粉状与结合剂共同混合组成的一类混合料，它无规定的外形和状态，通常根据使用需要而分别制成浆状、泥膏状或松散状，故称作散状耐火材料，其不经成型和烧成而直接使用，主要用于构筑成无接缝的整体构筑物、耐火砖成设备内衬的填缝及修补、高温炉出口堵塞用的泥料(炮泥)等。
不定形耐火材料多根据施工工艺类别而分类，由于施工工艺的差异，他们在组成、物料特性(状态、流动性、可塑性等)、应用领域等方面有所不同。
表9-4列出不定形耐火材料按施工工艺特点的分类及主要特征。
表9-4 不定形耐火材料的类别及主要特征。
耐火材料种类、性能及检测

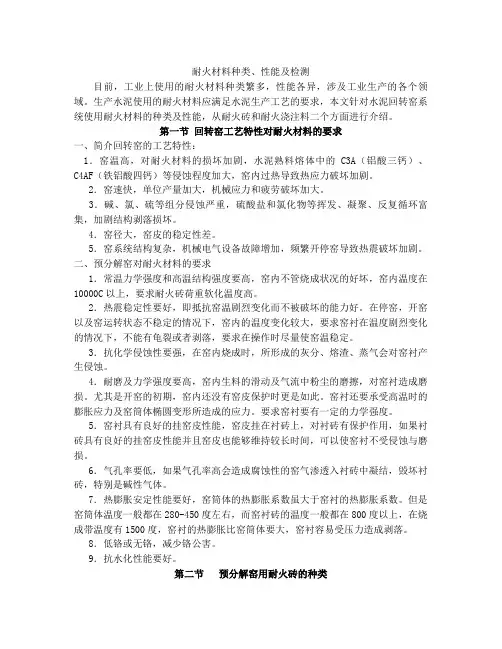

耐火材料种类、性能及检测目前，工业上使用的耐火材料种类繁多，性能各异，涉及工业生产的各个领域。
生产水泥使用的耐火材料应满足水泥生产工艺的要求，本文针对水泥回转窑系统使用耐火材料的种类及性能，从耐火砖和耐火浇注料二个方面进行介绍。
第一节回转窑工艺特性对耐火材料的要求一、简介回转窑的工艺特性：1．窑温高，对耐火材料的损坏加剧，水泥熟料熔体中的C3A（铝酸三钙）、C4AF（铁铝酸四钙）等侵蚀程度加大，窑内过热导致热应力破坏加剧。
2．窑速快，单位产量加大，机械应力和疲劳破坏加大。
3．碱、氯、硫等组分侵蚀严重，硫酸盐和氯化物等挥发、凝聚、反复循环富集，加剧结构剥落损坏。
4．窑径大，窑皮的稳定性差。
5．窑系统结构复杂，机械电气设备故障增加，频繁开停窑导致热震破坏加剧。
二、预分解窑对耐火材料的要求1．常温力学强度和高温结构强度要高，窑内不管烧成状况的好坏，窑内温度在10000C以上，要求耐火砖荷重软化温度高。
2．热震稳定性要好，即抵抗窑温剧烈变化而不被破坏的能力好。
在停窑，开窑以及窑运转状态不稳定的情况下，窑内的温度变化较大，要求窑衬在温度剧烈变化的情况下，不能有龟裂或者剥落，要求在操作时尽量使窑温稳定。
3．抗化学侵蚀性要强，在窑内烧成时，所形成的灰分、熔渣、蒸气会对窑衬产生侵蚀。
4．耐磨及力学强度要高，窑内生料的滑动及气流中粉尘的磨擦，对窑衬造成磨损。
尤其是开窑的初期，窑内还没有窑皮保护时更是如此。
窑衬还要承受高温时的膨胀应力及窑筒体椭圆变形所造成的应力。
要求窑衬要有一定的力学强度。
5．窑衬具有良好的挂窑皮性能，窑皮挂在衬砖上，对衬砖有保护作用，如果衬砖具有良好的挂窑皮性能并且窑皮也能够维持较长时间，可以使窑衬不受侵蚀与磨损。
6．气孔率要低，如果气孔率高会造成腐蚀性的窑气渗透入衬砖中凝结，毁坏衬砖，特别是碱性气体。
7．热膨胀安定性能要好，窑筒体的热膨胀系数虽大于窑衬的热膨胀系数。
但是窑筒体温度一般都在280-450度左右，而窑衬砖的温度一般都在800度以上，在烧成带温度有1500度，窑衬的热膨胀比窑筒体要大，窑衬容易受压力造成剥落。
水泥窑用镁锆砖
MgO-CaO-ZrO2砖的研究目前在我国已日趋成熟， 提高 MgO-CaO-ZrO2质耐火材料的使用性 能， 有如下几点： （1） 选择合适的镁砂原料、 适当的颗粒级配、 适 当的烧成制度， 采用更先进的结合剂， 使得高温 下的结合性能更加稳定； （2）对于不同的渣系， 使用不同 CaO/ZrO2比的 MgO-CaO-ZrO2耐火材料， 提高其抗侵蚀性能。
二、研究现状
水泥窑用碱性砖的发展历程如图1所示。水泥窑用碱性砖 在国际上的使用情况及消耗量，总的趋势表现为无铬砖用 量逐步上升，镁铬砖用量逐渐下降，90年代己降至50%以 下。
ZrO2复合碱性耐火材料在最近十余年得到了迅速发 展，并已成为耐火材料研究的中心课题。早在20 世纪30年代初期，对研究的MgO-ZrO2质和ZrO2MgO质耐火材料的一个重大发现是这类耐火材料的 热稳定性、抗化铁炉渣和平炉炉渣的侵蚀性能都比 MgO质耐火材料高。据报道，将ZrO2加入到MgO 配料内，在1 700 ℃煅烧以后可使制品具有高的热 震稳定性、密度和荷重软化温度。
改进镁钙锆质耐火材料 （1） 我 国 白云 石 资源 较 为 丰 富 、 且 CaO 含 量较高， 有利于高 CaO 含量的生产； 另外随着 CaO 含 量的 增 加 ， 抵 抗 CaO-SiO2渣的能力越强， 需研究高 CaO 含量的 MgO-CaO-ZrO2质耐火材料。 （2） MgO-CaO-ZrO2质耐火材料的烧成温度较高， 应 开发不烧砖及不定形耐火材料， 关于此方面国内外研 究较少， 这是 MgO-CaO-ZrO2质耐火材料发展的方向 之一。 （3） 将 MgO、 CaO 及 ZrO2分别以不同的方式引入来 研究其对 MgO-CaO-ZrO2质耐火材料性能的影响。
水泥窑用耐火材料有哪几种类型
现如今，耐火材料被应用在各行各业中来，在整个的高温工业中起着至关重要的作用，同时在水泥回转窑中，耐火材料是保证水泥回转窑正常运行的重要材料，其性能及使用寿命对窑的运转率和熟料的产质量有很大的影响，因此要选择合适的耐火材料。
那么在水泥回转窑内常用的耐火材料品种有哪些呢？下面简单给大家介绍一下。
(1)铝硅质系列耐火砖除水泥回转窑过渡带热端和烧成带以外，铝硅质系列耐火砖可以应用于整个预分解窑烧成系统，如不动衬墙、窑门、冷却机、三次风管、燃烧器等。
铝硅质系列耐火砖主要有耐碱系列砖、高铝质(抗剥落)系列砖、硅莫系列砖等。
(2)碱性耐火砖回转窑的上过渡带靠近烧成带的部位以及烧成带，其衬里承受的火焰温度最高可达2000℃，物料温度也达1350~1400℃以上，此外还要承受硫碱化合物的渗透，熟料熔体(液相)渗透和热震、氧化还原、筒体椭圆变形等机械应力作用等，因此是衬里承受应力最为苛刻的部位，只有碱性耐火材料才能满足此工况下的使用需求。
(3)隔热耐火材料隔热耐火材料组织结构的显著特点是气孔率高、气孔孔径较大，具有绝热性能;因其体积密度小，重量轻，所以通常又称为轻质耐火材料。
隔热耐火材料的产品品种较多，通常依据材料的化学矿物组成或生产用原料来进行分类和命名，也有根据使用温度和材料的形态来进行分类的。
目前，国内外预分解窑系统主体隔热材料用得最多的是硅酸钙板;另轻质浇注料、隔热耐火砖等的使用量在逐年增加。
非主体隔热材料主要为陶瓷纤维制品。
(4)预热器用陶瓷内筒对一些碱、氯、硫等有害成分较高的生产线，预热器金属内筒损坏较重。
为减缓化学腐蚀，国外出现了抗碱、硫、氯等有害物侵蚀的陶瓷内筒。
这种内筒十分适合工业废燃料燃烧的工况环境，非常适合水泥窑协同处置废弃物的生产线系统。
上述耐火材料性能各异，在水泥窑内使用的部位也不尽相同。
只有了解这些耐火材料的物理及化学性能，才能正确合理地选用性价比最高的耐火材料，确保回转窑的运转率最大。
水泥窑中几种常见的耐火砖和浇注料

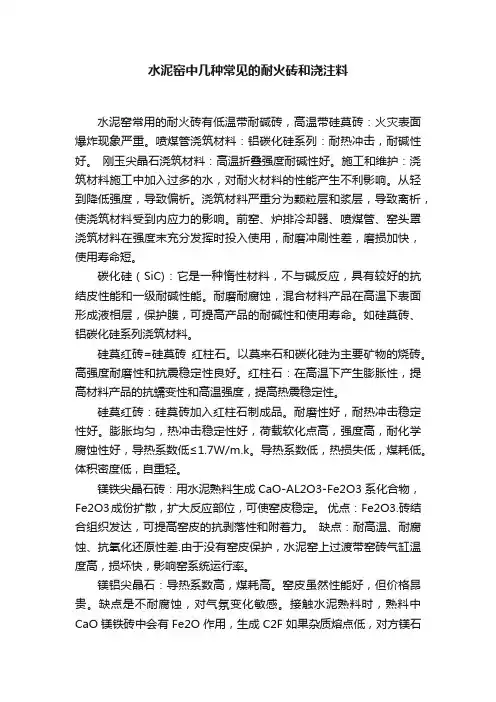

水泥窑中几种常见的耐火砖和浇注料水泥窑常用的耐火砖有低温带耐碱砖，高温带硅莫砖：火灾表面爆炸现象严重。
喷煤管浇筑材料：铝碳化硅系列：耐热冲击，耐碱性好。
刚玉尖晶石浇筑材料：高温折叠强度耐碱性好。
施工和维护：浇筑材料施工中加入过多的水，对耐火材料的性能产生不利影响。
从轻到降低强度，导致偏析。
浇筑材料严重分为颗粒层和浆层，导致离析，使浇筑材料受到内应力的影响。
前窑、炉排冷却器、喷煤管、窑头罩浇筑材料在强度末充分发挥时投入使用，耐磨冲刷性差，磨损加快，使用寿命短。
碳化硅（SiC)：它是一种惰性材料，不与碱反应，具有较好的抗结皮性能和一级耐碱性能。
耐磨耐腐蚀，混合材料产品在高温下表面形成液相层，保护膜，可提高产品的耐碱性和使用寿命。
如硅莫砖、铝碳化硅系列浇筑材料。
硅莫红砖=硅莫砖红柱石。
以莫来石和碳化硅为主要矿物的烧砖。
高强度耐磨性和抗震稳定性良好。
红柱石：在高温下产生膨胀性，提高材料产品的抗蠕变性和高温强度，提高热震稳定性。
硅莫红砖：硅莫砖加入红柱石制成品。
耐磨性好，耐热冲击稳定性好。
膨胀均匀，热冲击稳定性好，荷载软化点高，强度高，耐化学腐蚀性好，导热系数低≤1.7W/m.k。
导热系数低，热损失低，煤耗低。
体积密度低，自重轻。
镁铁尖晶石砖：用水泥熟料生成CaO-AL2O3-Fe2O3系化合物，Fe2O3成份扩散，扩大反应部位，可使窑皮稳定。
优点：Fe2O3.砖结合组织发达，可提高窑皮的抗剥落性和附着力。
缺点：耐高温、耐腐蚀、抗氧化还原性差.由于没有窑皮保护，水泥窑上过渡带窑砖气缸温度高，损坏快，影响窑系统运行率。
镁铝尖晶石：导热系数高，煤耗高。
窑皮虽然性能好，但价格昂贵。
缺点是不耐腐蚀，对气氛变化敏感。
接触水泥熟料时，熟料中CaO镁铁砖中会有Fe2O作用，生成C2F如果杂质熔点低，对方镁石有很好的保湿效果。
由于窑皮的保护，镁铁砖避免了烧蚀能力差、对气氛变化敏感的缺点，使用寿命长。
水泥熟料的表面相导致窑皮粉化、窑皮和耐火材料脱落。
水泥窑用耐火材料
水泥窑用耐火材料水泥窑是水泥生产过程中的重要设备，它在高温、高压的环境下工作，因此需要使用耐火材料来保护窑体，延长设备的使用寿命，提高生产效率。
水泥窑用耐火材料的选择和使用对水泥生产起着至关重要的作用。
本文将就水泥窑用耐火材料的选择、性能要求和使用注意事项进行介绍。
首先，水泥窑用耐火材料的选择至关重要。
耐火材料的种类繁多，常见的有刚玉、高铝砖、硅酸盐耐火材料等。
在选择耐火材料时，需要考虑其耐高温、抗侵蚀和导热性能，以及与水泥原料的化学反应等因素。
不同部位的水泥窑需要选择不同性能的耐火材料，以确保其在高温、腐蚀性气氛下的稳定性。
其次，水泥窑用耐火材料的性能要求也是非常严格的。
耐火材料需要具有优异的耐火度，能够在高温下保持稳定的物理和化学性能。
同时，耐火材料还需要具有较高的抗冲击性和耐磨性，以应对水泥窑内部颗粒物料的冲击和磨损。
另外，耐火材料的导热系数也是需要考虑的重要因素，它直接影响着水泥窑的热工性能和能源消耗。
最后，水泥窑用耐火材料在使用过程中需要注意一些事项。
首先是安装和施工质量的控制，耐火材料的安装质量直接关系到水泥窑的使用效果和寿命。
其次是定期的维护和检查，水泥窑用耐火材料在长期高温、腐蚀的环境下容易出现损坏和磨损，需要定期进行维护和更换。
另外，水泥窑用耐火材料的使用还需要注意避免窑体温度过高或过低，以免对耐火材料造成不必要的损害。
综上所述，水泥窑用耐火材料的选择和使用对水泥生产起着至关重要的作用。
正确选择合适的耐火材料，严格控制其性能要求，以及注意使用过程中的维护和注意事项，都是确保水泥窑正常运行和延长设备寿命的关键。
希望本文的内容能够对水泥生产企业的工程技术人员和设备管理人员有所帮助，提高水泥生产的效率和质量。
干法水泥回转窑各部位用耐火材料有哪些
下面介绍下大型干法水泥回转窑各部位用耐火材料有哪些。
1、窑口随着大型干法回转窑技术上不断发展和完善，熟料日生产规模的不断扩大，其设备运行工作条件出现新的特点，对耐火浇注料尤其是窑口浇注料提出了更高的要求，窑口窑衬是大型回转窑中最薄弱窑衬之一。
在大型干法窑生产中，回转窑窑口处窑气温度可高达1400℃左右，离窑熟料温度高达1400℃，人窑二次风温度达1200℃，窑口几乎是完全裸露在1700℃高温火焰的辐射之下和约1400℃高温的颗粒较大、强度很高的熟料的磨损和冲刷下。
工作条件十分苛刻，窑口衬料的使用周期严重制约了全窑的使用寿命。
窑口易变形造成的频繁掉砖、二次风温度的大幅度提高、窑体的斜度加大和转速的加快、窑口没有稳定的窑皮，使得窑口窑衬必须能承受熟料的磨损、高温气流的冲刷及物料的碱蚀。
另外，还要经受故障停窑及急冷急热的冲击。
事实上，国内回转窑由于诸多的原因，停窑频繁，造成窑口耐火材料遭受更多的热震。
有关统计表明，80％以上的停窑是由于局部耐火材料的蚀损造成的。
针对窑口薄弱的特性多采用具有优越抗热震性能、抗冲击性能和耐磨性能的浇注料。
使用时，在窑体焊上锚固件，用刚玉质或高铝质钢纤维增强浇注料整体浇注窑口，采用高性能窑口专用耐火浇注料或改进型窑口专用耐火浇注料，就可以对上述的破坏作用起到有效防御，从而使窑口耐火材料的使用周期达到与窑内烧成带同步的效果。
2、下过渡带下过渡带也称之为前过渡带。
预分解生产线回转窑的前过渡带非常短，在采用了三风道或四风道喷煤管后，通常仅为1D(1D为窑径)，也有的就将窑口笼统的罗列在一起。
前过渡带由于温度稍低于烧成带，窑皮的坚固程度不如烧成带。
在这一区间内，有颗粒状熟料的强烈冲刷，由于温度波动幅度远远超出其他区段，炽热的熟料球与来自篦式冷却机的冷风(约1100～1200℃)换热，带着25％～30％液相量的熟料球在这里硬化，相互黏附形成窑皮，在该带完成大约400～500℃的换热温差，而且是熟料球和窑皮对篦式冷却机二次风的换热，热应力很大，加之熟料球和烧成带脱落窑皮的冲、撞、砸、磨作用，下过渡带的窑皮极不稳定，其工作条件最为恶劣。
2024年水泥窑用新型环保耐火材料的研制及应用
2024年水泥窑用新型环保耐火材料的研制及应用随着水泥工业的发展，对耐火材料的需求日益增大。
传统的耐火材料在使用过程中常常存在高能耗、高污染等问题，不利于水泥工业的可持续发展。
因此，研制新型环保耐火材料成为了行业发展的重要方向。
新型环保耐火材料具有优异的耐高温、耐腐蚀、抗磨损等性能，同时具备良好的环保性能，能够有效降低水泥生产过程中的能耗和排放，提高生产效率和产品质量。
新型环保耐火材料主要采用了先进的材料制备技术和配方设计，包括纳米技术、复合技术、无机非金属材料等。
这些技术不仅提高了材料的性能，还使得新型环保耐火材料具有更好的环保特性。
此外，新型环保耐火材料还注重资源的循环利用，将废弃物和副产品作为原料进行再利用，降低了生产成本，同时也实现了环保效益。
二、研制技术路径分析在新型环保耐火材料的研制过程中，技术路径的选择对于材料性能的提升和环保性能的实现具有关键作用。
以下是对技术路径的详细分析：首先，针对水泥窑的特定工作环境，研究团队深入分析了耐火材料的失效机制和性能需求。
在此基础上，确定了以高温稳定性、抗腐蚀性和抗磨损性为主要目标的研究方向。
其次，在材料制备方面，研究团队采用了先进的纳米技术和复合技术。
通过纳米技术，实现了材料内部结构的优化和性能的提升；通过复合技术，将多种不同性能的材料进行有效组合，形成了具有优异综合性能的新型环保耐火材料。
此外，在配方设计方面，研究团队注重环保和节能的要求。
通过筛选环保性能优异的原料，并优化配方比例，成功研制出了符合环保要求的新型耐火材料。
最后，在材料性能检测和评估方面，研究团队采用了多种先进的测试方法和手段，对新型环保耐火材料的各项性能进行了全面评估。
通过对比分析和优化改进，最终实现了材料性能的大幅提升和环保性能的有效实现。
三、性能优势与应用领域新型环保耐火材料在性能上相较于传统材料具有显著优势。
首先，其高温稳定性和抗腐蚀性得到了大幅提升，使得材料能够在高温、高湿、高腐蚀等恶劣环境下保持长时间的稳定工作。
水泥窑用耐火材料
水泥窑用耐火材料一：水泥窑内的工作环境及对耐火材料的要求新型干法水泥窑是一个大系统。
从原材料预热，分解，到高温煅烧生成熟料，直到冷却出料，前后总长几百米。
而且这只是主系统，还有庞大的辅助系统，如通风系统，余热发电系统等，都处在高温下，都需要耐火材料的保护。
然而，如此庞大的主辅系统除了都在严重的化学侵蚀性气氛中工作外，其他条件多不相同，温度不仅有高低不同，还有变化幅度和频率不同。
受力情况更是千差万别，有受气流冲刷的，有受生熟料磨损的，还有受机械应力的。
而气流冲刷强度，磨损及机械应力大小又各不相同，情况十分复杂。
所以，对耐火材料的性能要求也就十分复杂。
不可能只使用一种材料满足所有要求。
必须采用系列耐火材料。
通观上述情况，水泥窑用耐火材料使用环境虽然千差万别，但是概括起来看也有几条共同的，那就是：严重的化学侵蚀性气氛；较大的机械应力和磨损，较强的热震应力。
不同的则主要是温度相差较大。
为此对耐火材料提出的主要要求是：抗化学侵蚀性强，强度高、耐磨损，抗热震能力强，不同部位耐火度有较大差别。
如果再结合水泥企业检修工作实际，最好能早硬化易烧结早期强度高，那就更好了。
二：几种常用耐火材料性能比较水泥窑用耐火浇注料现有如下几种：碱性浇注料，高硅质浇注料，高铝质浇注料。
碱性浇注料是指以镁质，镁铝尖晶石质材料为主的一类浇注料。
这类材料抗碱性特好，不足之处是热膨胀系数较大，抗热震性较差，如能解决抗热震问题，在水泥窑里应用效果也是不错的。
如我公司研制的LN-70高纯铝镁尖晶石浇注料。
但该料虽经改性，终因尖晶石热膨胀系数较大，虽经添加氧化锆增韧，提高了抗热震性，但提高有限，在使用中还是多以热震裂纹不断发展而破坏。
再一个问题是，该浇注料属高纯材料，烧结较困难，由于难以做到按工艺要求完全烧结，因此使用寿命大打折扣。
还有就是价格较贵，尖晶石用高纯铝镁材料熔炼而成，又要添加锆质材料，成本高价格贵在所难免。
高硅质材料是指氧化铝含量小于30%的铝硅质材料，这类材料在一定的温度下能与窑料和窑气中的碱化合物反应，在材料表面迅速形成封闭性的致密保护釉层，阻止了碱的继续内渗，从而保护材料内部不再继续受碱侵蚀，形成良好的抗碱性。
水泥窑用耐火材料的配套选材与性能要求
水泥窑用耐火材料的配套选材与性能要求来源：更新日期：2009-9-25 【字体：】社会经济的变化决定着水泥工业的发展，水泥工业的发展直接影响着水泥窑用耐火材料的技术进步，水泥窑用耐火材料的发展要由水泥工业的需求作为发展动力。
作为专业为水泥行业服务的耐火材料企业，我们郑州真金耐火材料有限责任公司有义务凭借自身实力推动水泥窑用耐火材料的技术进步，也更有义务同各水泥企业一道共同推进水泥工业的发展。
现就我们近年来在为水泥工业服务过程中积累的一些经验和见解与您共同分享。
我们真金公司从事水泥窑配套耐火材料生产和服务已有25年的历史，尤其是近10年来，通过对大型干法窑（5000T/D以上）用耐火材料的生产供应，积累了丰富的经验。
真金产品在华新水泥、天瑞水泥、冀东水泥、乌兰水泥、山东山铝、江苏鹤林等十几家大中型水泥企业的5000—6500T/D大窑上使用，均取得了辉煌的业绩。
特别值得一提的是：华新集团阳新公司2号6500T/D生产线和华新集团武穴公司2号6500T/D生产线均全线使用“真金”牌7大系列产品、并先后创造了同步安全运行366天和456天的使用周期，创下了国内新型干法大窑用耐火材料全配套使用周期的历史纪录。
顺便提及:在江苏鹤林2500T/D新型干法窑上安全运行十八个月的业绩，也是至今仍保持的全国纪录，这充分说明真金产品在不同规模新型干法窑上的广泛适应性。
华新水泥集团各公司使用“真金”牌产品所创的历史纪录，不但为真金公司赢得了市场信誉和巨大的经济效益，更重要的是解决了大型水泥回转窑烧成带、过渡带和窑口用耐火材料不能同步的技术难题，为各大水泥公司提高回转窑的运转率，延长使用周期开辟了新的道路，由此带来的经济和社会效益是无法估量的。
根据近几年我们的生产经验和各大水泥企业的实际使用情况，按照回转窑内各窑段衬砖损坏的原因，结合不同材质耐火衬砖的性能特点，我们总结出了一整套科学且实用的配砖方案。
现予以说明：一、新型干法大窑对耐火材料的新要求由于新型干法窑的一系列生产工艺特点，对耐火材料提出了更为苛刻的要求。
水泥窑用耐火材料简介
水泥窑用耐火材料简介一、回转窑耐火材料砌筑规程1.总则1.1本规程适用于各种类型水泥回转窑及其窑尾预热系统熟料冷却机、三次风管、燃烧器等窑炉设备的耐火材料和隔热材料砌筑。
1.2窑衬砌筑工程应严格执行国家颁布的“工业炉砌筑工程施工及验收规范GBJ8-64”。
1.3窑衬砌筑工程应严格按设计图纸或规范施工.在施工过程中，如有设计变更或材料代用等，应取得设计单位或有关技术部门同意。
1.4耐火材料应具有出厂合格证，领用时应按有关规定标准和技术条件进行验收。
1.5窑衬施工采用新技术、新工艺、新材料应按设计要求和施工技术方案执行。
1.6冬季施工时，工作地点和施工场所周围的温度不得低于+5℃。
如低于此温度，必须采取防冬保温措施。
1.7窑衬工程施工中的安全技术、劳动保护等事项必须符合国家现行的有关规定。
2.窑衬的施工2.1施工准备2.1.1施工前，首先熟悉施工图纸和技术资料，根据设计要求决定施工方案或操作方法。
2.1.2建设单位，窑衬施工单位，设备安装单位与设计单位应密切合作，对施工进度，施工现场管理交叉配合等事项进行充分协调。
从而统一认识，明确分工，落实责任。
2.1.3施工单位必须在施工前编制施工方案，落实施工人员，核实各种耐火材料的用量，质量和存放情况。
准备施工机具，检查现场照明和安全措施等是否齐备。
并对施工人员进行必要技术交底和安全教育。
2.1.4班组接受任务后，根据工程的特点，结合班组具体情况进行合理分工，严密劳动组织。
2.1.5窑衬施工前，必须有设备安装的“工序交接证明书”交接证明书应具备以下基本内容：（1）窑炉中心线和控制标高测量记录。
（2）转换阀、窑尾密封装臵等隐蔽性工程和装臵的验收记录。
（3）窑筒体、机组壳体和管道等的安装记录和有关测试记录以及焊接质量试验记录。
施工过程控制耐火材料施工过程必须严格控制，无论是施工单位还是业主单位，必须成立质量监控小组，对施工全过程进行跟踪控制，并做好记录。
1、质量监控小组建立的必要性：⑴施工单位成立以项目经理为主，由现场施工技术员和施工人员组成的质量监控小组，不断加强自查，对施工质量负责。
水泥窑用碱性耐火材料的要求及使用
水泥窑用碱性耐火材料的要求及使用--------------------------------------------------------------------------------作者：网摘20世纪70年代中期，我国水泥窑用耐火材料主要是铝硅质耐火材料，如高铝砖、黏土砖及水泥砖等。
镁铬砖仅在少数水泥窑上使用，而且这种镁铬砖是适用于冶金平炉上，其性能和规格尺寸对水泥窑均不适宜。
20世纪70年代后期，我国出现了新型干法水泥窑，对窑衬材料提出了更高的要求。
为了适应水泥工业的变化与发展，经过数十年的科研、设计及开发应用，使我国水泥窑用耐火材料水平有了显著的变化和提高。
在品种和性能上均达到了国际先进水平，但不足之处是耐火砖外观尺寸及质量稳定性还有一定的差距。
当前，水泥行业主要的耐火材料是碱性耐火材料、不定形耐火材料和隔热耐火材料。
因篇幅有限，本文仅就碱性耐火材料的要求及使用情况加以阐述。
1.新型干法水泥窑用耐火材料大型SP窑和PC窑的窑筒内，直接结合镁铬砖用于烧成带，尖晶石砖或易挂窑皮且热震稳定性能较好的镁铬砖用于过渡带，高铝砖用于分解带，隔热型耐碱黏土砖或普通型黏土砖用于窑筒后部，耐火浇注料或适用的耐火砖用于前后窑口；在预热系统内，普通型耐碱黏土砖及耐碱浇注料用于拱顶，高强型耐碱黏土砖用于3次风管，并配用大量的耐火浇注料、系列隔热砖和系列硅酸钙板。
在窑门罩和冷却机系统内，除选用上述材料外，还配用碳化硅砖和碳化硅复合砖，系列隔热砖、系列耐火浇注料、系列硅酸钙板和耐火纤维材料等七大类30余种耐火材料。
在日产2000吨水泥窑上，耐火砖建设用量达1600吨以上，正常生产时年消耗用量达400吨以上。
2.预分解窑对耐火材料的要求统水泥回转窑的转速慢，预分解窑的转速是传统水泥窑的3～4倍，高温高转速和大直径，使预分传解窑窑体、窑衬所承受的热应力要比传统水泥窑大很多。
经预热器、增湿塔、电收尘的多次搜集，预分解窑中的K2O、SO2、KCl等组分挥发后难于溢出窑系统以外。
水泥窑烧成带用后耐火砖成分及物相的研究应用分析
水泥窑烧成带用后耐火砖成分及物相的研究应用分析摘要：对云南省及其周边地区水泥窑烧成带用后耐火砖进行化学成分、物相分析表征。
结果表明云南省及其周边地区水泥窑烧成带使用的耐火砖主要分为镁铝尖晶石砖、镁铁铝尖晶石砖、镁铬砖三大类。
这三大类使用后的耐火砖的主要成分氧化镁，物相主要为方镁石。
利用其代替镁砂作为主要原料生产的中间包干式料性能指标满足使用要求。
关键词：水泥窑烧成带，镁铬砖，镁铝尖晶石砖，镁铁铝尖晶石砖，中间包干式料随着新型干法水泥工艺的推广和普及，我国水泥工业迅猛增长。
目前，可供新型干法水泥工艺选择的用于水泥窑烧成带的材料有镁白云石砖、改性镁铝尖晶石砖、镁锆砖及镁铬砖等，而镁铬砖又是适应性最好，性价比最高的材料[1]。
然而镁铬砖中的三价铬在水泥生产过程中会转化成对人体和环境有害的六价铬[2]。
随着环保要求的逐步提高，镁铝尖晶石砖（MgO-MgO·Al2O3）、在镁铝尖晶石砖中加入Fe2O3形成的镁铁铝尖晶石砖因其具有优良的抗热震稳定性、挂窑皮性、结构韧性及抗碱侵蚀性，逐步替代了镁铬砖在水泥窑烧成带的使用。
在水泥窑上广泛使用造成了大量废弃耐火材料。
为响应国家节能减排政策，保护自然环境；降本增效，提高企业效益；利用X射线荧光光谱仪和X射线衍射仪对云南省及其周边地区水泥窑烧成带使用后的耐火砖进行化学成分和物相组成分析，通过对比结果对云南省及其周边地区水泥窑烧成带使用的耐火砖进行分类，根据各个种类的耐火砖成分和物相特性，提出其在废旧耐材回收利用的一种使用方向建议。
1 试验本实验试样选取云南省内及周边地区水泥窑烧成带使用后的耐火砖总共6个样，编号为1#、2#、3#、4#、5#、6#，经颚式破碎机和粉末制样机制取粒径为300nm的粉末样品。
采用德国布鲁斯S8 TIGER X射线荧光光谱仪、熔铸玻璃片法检测试样的化学成分；采用荷兰帕纳科Empyrean X射线衍射仪测定试样的物相组成，测试条件为：扫描范围10°≤2θ≤90°，CuKα，电压40kV，电流40mA。
耐火材料概述
耐火材料概述第一篇：耐火材料概述耐火材料一般是指耐火度在1580℃以上的无机非金属材料.它包括天然矿石及按照一定的目的要求经过一定的工艺制成的各种产品.具有一定的高温力学性能、良好的体积稳定性，是各种高温设备必需的材料。
耐火材料种类：1、酸性耐火材料通常指SiO2含量大于93%的耐火材料，它的主要特点是在高温下能抵抗酸性渣的侵蚀，但易于与碱性熔渣起反应。
酸性耐火材料常用的有硅砖和粘土砖。
硅砖是含氧化硅93％以上的硅质制品，使用的原料有硅石、废硅砖等，其抗酸性炉渣侵蚀能力强，荷重软化温度高，重复煅烧后体积不收缩，甚至略有膨胀；但其易受碱性渣的侵蚀，抗热振性差。
硅砖主要用于焦炉、玻璃熔窑、酸性炼钢炉等热工设备。
粘土砖以耐火粘土为主要原料，含有30％～46％的氧化铝，属弱酸性耐火材料，抗热振性好，对酸性炉渣有抗蚀性，应用广泛。
2、碱性耐火材料一般是指以氧化镁或氧化镁和氧化钙为主要成分的耐火材料。
这类耐火材料的耐火度都较高，抵抗碱性渣的能力强。
例如镁砖、镁铬砖、铬镁砖、镁铝砖、白云石砖、镁橄榄石砖等。
主要用于碱性炼钢炉、有色金属冶炼炉及水泥窑炉等。
3、硅酸铝质耐火材料是指以SiO2-Al2O3为主要成分的耐火材料，按其Al2O3含量的多少可以分为半硅质（Al2O3 15~30%）、粘土质（Al2O3 30~48%）、高铝质（Al2O3大于48%）三类。
4、熔铸耐火材料是指用一定方法将配合料高温熔化后，浇注成的具有一定形状的耐火制品。
5、中性耐火材料是指高温下与酸性或碱性熔渣都不易起明显反应的耐火材料，如炭质耐火材料和铬质耐火材料。
有的将高铝质耐火材料也归于此类。
6、特种耐火材料是在传统的陶瓷和一般耐火材料的基础上发展起来的新型无机非金属材料。
7、不定形耐火材料是由耐火骨料和粉料、结合剂或另掺外加剂一定比例组成的混合料，能直接使用或加适当的液体调配后使用。
不定型耐火材料是一种不经煅烧的新型耐火材料，其耐火度不低于1580℃。
第12章 水泥窑用耐火材料 2-课件
采用直接结合镁铬砖。
5.2 镁尖晶石砖 具有比镁铬砖优良的热机械性能和抗化学侵蚀能力，以 及无铬化的优点，从上世纪80年末开始在预分解窑中逐步 取代镁铬砖。
5.3 白云石砖
挂窑皮性能较好，不会与物料发生反应，高耐火性能和 体积稳定性能；抗热震稳定性较差；
砖在存储和运输过程中必须采取防水化和受潮措施；
用于烧成带。
5.4 镁锆砖 工业废燃料的应用，增加了窑内有害物质的富集，若燃 料中含硫量较高且过渡带温度超过1500℃时，尖晶石砖易 被熟料侵蚀，生成C12A7或C4A3S（无水硫铝酸钙），导致 耐火砖剥落损坏； 镁锆砖耐火度高，在氧化锆颗粒周围形成的微裂纹，可 吸收外力。同时，对有害物质如硫化物、氯化物和碱金属 氧化物蒸汽的抗侵蚀能力较强。
4） 预热器和分解炉 要求： 耐火材料的耐高温和隔热保温性能 选用：上面几级温度较低的旋风筒，可以用浇 注料(耐火混凝 土)直接浇注。 下面几级预热器、分解炉以及联结管道可采用 耐碱的及耐磨的粘土砖，并加以隔热复合层。 顶盖部分采用耐火砖挂顶，背衬矿渣棉，也可 采用浇注料浇注。 各个弯头处多使用浇注料浇注。 窑尾上升烟道等处可采用结构较为致密的半硅 质粘土砖，以防碱的侵蚀。
形成
水泥熟料的煅烧是将适当成分的生料在窑内经高温煅烧 至部分熔融，得到以硅酸钙为主要成分的硅酸盐水泥熟料 的工艺过程。 硅酸盐水泥熟料主要由硅酸三钙C3S、硅酸二钙C2S、铝 酸三钙C3A和铁铝酸四钙C4AF等矿物组成。 窑内还有硫化物、氯化物等。
2
水泥窑对耐火材料性能的要求 高温、物料的机械磨 损和化学侵蚀
2、高铝砖
与粘土砖相比，耐火度高，荷重软化温度高，抗剥落性 较好，机械强度和抗化学侵蚀性都较好； 热震稳定性能有待提高；气孔率有待降低； 使用部位：窑口、冷却机、冷却带；
水泥窑耐火材料及其相关概述
水泥窑砖及其相关概述作者：范国平单位:湖州市新兴耐火材料有限公司[2008-4-15]关键字:耐火砖摘要:一、窑砖的条件与作用水泥厂以窑为中心进行运转，其它的一些附属设备有故障都要勉强撑下去，只有等到窑出现问题才会进行集中修理。
而窑系统的好与坏与窑砖的寿命有着直接的关系，窑砖的寿命又与砌窑砖的质量有直接的关系。
由此可见砌砖质量的对整个厂的运作都有影响。
一般窑壳承受400度左右，窑砖承受1600度左右，如果窑出现掉砖，则会使窑壳温度过高超过其范围，在晚上观查时会有暗红色。
如果不及时处理，窑壳会发生变形，在以后的补砌窑砖时，会因窑壳变形而很难使窑砖密实，容易发生掉落。
换砖时主要看耐火砖的厚度与其使用时间，再加上一些砖表面的情况去判断。
窑砖是填充在窑筒体内部的一层耐火材料，窑砖的主要作用有：1、减少高温气体与物料对筒体化学侵蚀与机械磨损，保护窑壳。
2、充当传热介质窑砖可从气体中吸收一部份热量，以不同的传导及辐射方式传给物料。
3、窑砖也可以隔热保温，减少窑体热损失等。
根据耐火材料在窑内使用的部位不同，回转窑对窑砖的主要要求有：1、耐高温性强窑内不管烧成状况的好坏，窑内温度都在1000多度以上，这就要求耐火砖在高温下不能溶化，在溶点之下还要保持有一定的强度。
同时还要有长时间暴露在高温下仍有固定的容积等特性。
2、热振稳定性好，即抵抗窑温剧烈变化而不被破坏的能力好。
在停窑、开窑以及旋窑运转状况不稳定的情况下，窑内的温度变化都比较大，这就要求窑砖在瘟度剧烈变化的情况下，不能有龟裂或者是剥落的情况。
这也要求在操作时尽量使窑温稳定一些。
3、抗化学侵蚀性强在旋窑内烧成时，所形成的灰份、溶渣、蒸气均会对窑砖产生很大的侵蚀4、耐磨性及机械强度好窑内饲料的滑动及气流中粉尘的磨擦，均会对窑砖造成很大的磨损。
尤其是开窑的初期，窑内还没有窑皮保护时更是如此。
窑砖还要承受高温时的膨胀应力及窑壳椭圆变形所造成的应力。
要求窑砖要有一定的机械强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥窑用耐火材料简介一、回转窑耐火材料砌筑规程1.总则1.1本规程适用于各种类型水泥回转窑及其窑尾预热系统熟料冷却机、三次风管、燃烧器等窑炉设备的耐火材料和隔热材料砌筑。
1.2窑衬砌筑工程应严格执行国家颁布的“工业炉砌筑工程施工及验收规范GBJ8-64”。
1.3窑衬砌筑工程应严格按设计图纸或规范施工.在施工过程中，如有设计变更或材料代用等，应取得设计单位或有关技术部门同意。
1.4耐火材料应具有出厂合格证，领用时应按有关规定标准和技术条件进行验收。
1.5窑衬施工采用新技术、新工艺、新材料应按设计要求和施工技术方案执行。
1.6冬季施工时，工作地点和施工场所周围的温度不得低于+5℃。
如低于此温度，必须采取防冬保温措施。
1.7窑衬工程施工中的安全技术、劳动保护等事项必须符合国家现行的有关规定。
2.窑衬的施工2.1施工准备2.1.1施工前，首先熟悉施工图纸和技术资料，根据设计要求决定施工方案或操作方法。
2.1.2建设单位，窑衬施工单位，设备安装单位与设计单位应密切合作，对施工进度，施工现场管理交叉配合等事项进行充分协调。
从而统一认识，明确分工，落实责任。
2.1.3施工单位必须在施工前编制施工方案，落实施工人员，核实各种耐火材料的用量，质量和存放情况。
准备施工机具，检查现场照明和安全措施等是否齐备。
并对施工人员进行必要技术交底和安全教育。
2.1.4班组接受任务后，根据工程的特点，结合班组具体情况进行合理分工，严密劳动组织。
2.1.5窑衬施工前，必须有设备安装的“工序交接证明书”交接证明书应具备以下基本内容：（1）窑炉中心线和控制标高测量记录。
（2）转换阀、窑尾密封装臵等隐蔽性工程和装臵的验收记录。
（3）窑筒体、机组壳体和管道等的安装记录和有关测试记录以及焊接质量试验记录。
施工过程控制耐火材料施工过程必须严格控制，无论是施工单位还是业主单位，必须成立质量监控小组，对施工全过程进行跟踪控制，并做好记录。
1、质量监控小组建立的必要性：⑴施工单位成立以项目经理为主，由现场施工技术员和施工人员组成的质量监控小组，不断加强自查，对施工质量负责。
⑵业主单位成立以耐火材料技术主管或工艺主管为主，技术员，窑操作员组成的质量监控小组，其主要职责是对耐火材料的施工质量把关和相关的协调工作，会同施工单位现场技术人员对施工过程中发生的质量问题及时进行纠正，并进行详细的记录，施工结束后参加耐火材料的验收，填写耐火材料管理台帐，并对耐火材料检修进行小结。
2、耐火砖进窑搬运过程的规范性：按照耐火砖的搭配比例有序的开箱并搬运进窑，到窑内应分规格有序的码放；为了降低砖的破损，保护好砖自身的性能，严禁直接将搬运的耐火砖推倒的现象，若此条件达不到则窑内砌筑不具备条件。
3、窑内耐火砖的砌筑把关，要注意以下几点：3.1控制耐火砖品种，严禁不同质的砖种混砌。
3.2控制砖的比例，对砌筑的比例要进行跟踪记录，与理论配比相差过大时要及时进行调整，严禁脱空、爬坡，砖的大小头倒臵。
3.3控制耐火砖的环向距离，避免歪斜，勤测量环向线与砖的距离，避免上下扭曲。
3.4加强锁砖的控制：一环锁砖的数量不得超过四块，锁砖只能用原状砖，不得用加工砖，锁砖不得连用，且要与窑胴体紧贴；每环锁紧铁板的数量不得超过四块，若用几块铁板来锁紧时，应均匀分布在整个锁砖区域内，严禁几块铁板连用。
3.5加强新旧砖的接口部位的控制：此部位是最薄弱的地方，一般与旧砖紧靠的一环砖不得加工，通常要跨越连接的距离大于198mm时，可用加长砖加工；小于198mm时要注意加工的砖长不得小于100mm。
加工砖的切割误差≤2mm，新老砖接口处应该采用湿砌。
耐火砖外形尺寸要求为了保证耐火砖的砌筑方便和使用效果良好，除耐火材料的内在质量及稳定性优良外，耐火砖的外形质量要严加控制，具体要求如下：☆尺寸公差：高度公差小于1%，砖大小头厚度误差小于1mm；宽度误差小于1%，最大误差不得超过2mm；☆边损：热面和冷面最多允许有两条边的损坏达40mm长和5mm深；☆角损：冷热面只许有一处角损，角损处三条棱的角损长度之和步超过50mm。
不超过20mm不算角损；☆裂缝：砖面允许有发丝状微裂纹，不允许有平行于磨损面的裂纹；不长于40mm，不宽于0.2mm的其它裂纹是允许的。
☆凹坑、熔迹和鼓包：允许凹坑和熔迹的最大直径为10mm，最大深度10mm；鼓包最大0.5mm，耐火砖受压面平整度不大于0.5mm。
2.2耐火砖砌筑的一般规定2.2.1耐火砖衬按砖缝大小及操作精细程度，划分为七类（1）其类别和砖缝大小分别为特类砌体≤0.5mm、（2）类≤1mm、（3）≤2mm、（4）类≤3mm、（5）＞5mm、（6）类硅藻土砖砌体＝5mm、（7）类红砖5～7mm，水泥回转窑系统耐火衬里用火泥砌筑时，其灰缝设计在2mm以内。
不动设备衬里的灰缝中火泥要饱满且上下层内的砖缝应错开。
2.2.2调制耐火泥浆应遵照以下原则：1、严格按规范要求和使用说明书调制火泥。
2、调制不同质泥浆要用不同的器具，并及时清洗。
3、调制火泥要用洁净水随调随用。
已经调制好的水硬性和气硬性泥浆不得任意加水使用。
4、特种火泥按规定要保证规定的困料时间。
5、火泥用量约为砖重的1.5%。
2.2.3砌筑时要用木锤或橡皮锤，严禁使用铁锤。
2.2.4基础或托砖板表面不平时，在5mm以内可用耐火泥找平，在10mm以内时用浇注料找平，砌筑一般采用挤浆、沾浆、刮浆的方法，砖缝必须灰浆饱满。
饱满度要求达到95%以上，表面砖缝要用原浆勾缝。
2.2.5砌筑直墙时采用错缝砌筑，半砖墙错开砖长的1/2，一砖墙错开砖长1/4，并按各部位砖层数的水平线拉紧线绳进行，线绳离墙2mm为宜。
其墙必须砌的砖缝平直，分段砌筑长墙时，不允许各段间留垂直断缝、直接口和探磋。
规定丢口时可留退磋接口（梯形接口）。
2.2.6砌筑拱顶式圆筒衬里时采用环缝砌筑，保证砖环与筒体同心，保证砖面与筒体完全贴紧。
设备内衬要求同心度的圆形墙。
应测量设备的圆心点，设立垂直中心线，放出圆形墙基准线，等分垂直线及环形水平线，方可砌筑。
遇到设备变形时，墙体与壳体之间，必须采用砌体的同质材料填充密实，圆形墙错缝与直墙错缝的方法相同。
2.2.7耐火砖衬中的膨胀缝，必须按设计要求留设，不得遗漏。
如设计无规定时，共几种常用耐火砖砌体膨胀缝留设参考尺寸的计算式如下：一、黏土耐火砖：留设尺寸=砌体长度×（4.5～6×10-6）炉温。
二、刚玉砖：留设尺寸=砌体长度×（8.5～8.0×10-6）×炉温。
三、硅砖：留设尺寸=砌体长度×（11.5～13.0×10-6）×炉温。
四、镁砖：留设尺寸=砌体长度×（14～15×10-6）×炉温。
五、高铝砖：留设尺寸=砌体长度×（5.5～5.8×10-6）×炉温。
砌体膨胀缝的留设其内外层间留成封闭式的互不相通，而在上下砖层中留成锁口式，为保证缝的厚度和位臵正确，应采用样板作为依据，缝内不得留有砖块杂物，并用耐火纤维或石棉绳将缝填满。
要避免外满内空的现象。
砖体内有金属物体时，应在金属物体和砌体之间留设膨胀缝，使金属构件在加热时能自由膨胀，隔热层中一般可不设膨胀缝。
2.2.8砖衬中留设的外露金属件，包括托砖板等部位要用异形砖浇注料式耐火纤维封闭起来，不得将其在使用中直接暴露在热窑气中。
2.2.9锚固砖是砌体的结构砖，要按设计规定留设，不得遗漏。
挂孔周围不得使用有裂纹的锚固砖，金属挂勾件要放平挂尖，挂历孔与挂勾不得卡死，所留间隙可用耐火纤维填实。
现在锚固砖多使用浇注料法进行，留设间距按设计要求。
2.2.10砌筑封顶、接头和弯道砖时，若用原砖不能满足要求时，要用切砖机对砖进行精细加工，不能使用手工加工。
加工砖的尺寸，在回转窑内及托砖板下的封顶砖厚度应不小于厚砖的70%,在平面的接头砖和弯道砖中长度不得小于原砖长度的1／2.必须用原砖锁口。
砖的加工面不宜朝向炉膛内侧，机械切砖前，必需进行全面检查和试运转，必需由熟悉机械性能和操作方法的人员来进行，切砖的进刀量不宜过大，进刀量应与工作台（或小车）的速度相适，被切割部分的砖块宽度不得小于20厘米。
2.2.11砌筑耐火隔热衬里时应力求避免下列通病：（1）错位：即在层与层、块与块之间的不平整。
（2）倾斜：即在水平方向不平。
（3）灰缝不匀：即灰缝宽度大小不一，可通过选砖来调整。
（4）爬坡：即在环向墙面上有规则的不平整现象，应控制只错开1mm以内。
（5）离中：即在弧形砌体中砌环与壳体不同心。
（6）重缝：即上下层灰缝相叠和，两层间只允许一条灰缝。
（7）通缝：即内外水平层灰缝相合，甚至露出金属壳体，是不允许的。
（8）张口：即在弧形砌体中灰缝内小外大。
（9）脱空：即灰浆在层间、砖间及壳体间不饱满，在不动设备的衬里是不允许的。
（9）毛缝：即砖缝未勾抹，墙面不清洁。
（10）蛇形弯：即纵缝、环缝或水平缝不呈直线，而呈波浪形弯曲。
（11）砌体鼓包：属于设备变形而致，应在砌筑时修平设备有关表面，砌筑双层衬里时可用隔热层找平。
（12）大小头倒臵：即头尾倒砌。
（13）抽签：即耐火砖的冷面脱离壳体。
（14）缺角掉棱：即角损处三条棱的角损之和不超过50mm。
（15）混浆；即错用了泥浆，是不允许的。
2.3浇注料施工的一般规定2.3.1浇注料施工前应尖严格进行如下内容的检查：（1）检查产品的出厂时间和质量合格证,并进行试验检查是否失效。
（2）检查模板支的是否符合要求。
（3）检查待浇注设备的外形及清洁情况.（4）检查施工机具的方式情况,振捣工具等必须有完好备件。
（5）检查锚固件的型式、尺寸、布臵及焊接质量。
（6）检查周围耐火及隔热层的预防浇注料失水措施。
（7）检查施工用水及计量工具。
凡上述项目检查不合格时，应处理合格后方可施工，过期失效的材料不得使用，浇注施工中要确保不停电，不中断施工。
2.3.2浇注料施工用模板可用钢板或硬板制成，模板要有足够的强度，刚性好，不走形，不移位，不漏浆。
钢模，木模要刷防水剂，重复使用的模具要先清洗再涂漆方可使用。
2.3.3浇注料的加水应严格按使用说明书控制，不得超过限量。
在保证施工性能的前提下，加水宜少不宜多。
2.3.4浇注料搅拌时间应不少于5分钟，操作时要使用强制式搅拌机。
搅拌时就亦先干混，再加入80%用量的水搅拌，然后视其干湿程度，徐徐加入水继续搅拌，直至获得适宜的工作稠度为止。
搅拌不同的浇注料时应先将搅拌机清洗干净方可进行。
2.3.5到入模内的浇注料，应立即用震动棒分层震实，每层高度不大于300mm。
震动间距以250mm左右为宜。
震动时尽量避免触及锚固件，不得损伤隔热层，不得在同一位臵上久震和重震，看到浇注料表面翻浆后应将震动棒缓慢抽出，避免浇注料层产生离析现象和空洞。
