回转窑内耐火材料的施工及要求
窑内耐火材料施工注意事项
回转窑内耐火材料施工注意事项一、耐火砖1、设备检查处理：窑筒体焊缝要经过打磨，确保烧成带焊缝＜0.5mm，其它部分＜1.0mm；砌筑前设备内部要清扫干净。
2、照明：采用36V以下的安全照明设施。
3、选砖及配砖：注意使用的品种及规格，受潮变色、边损角损超过5mm的砖严禁使用；每环砖的使用比例严格按照规定的配砖比例施工。
4、放线：沿窑筒体圆周每1.5m画一条纵向基准线，环向每4m画一条环向基准线，每1m画一条施工控制线。
5、砖缝：砌筑时确保砖缝在±1mm内，每环之间的膨胀缝为2mm，砖面上的纸板不能除去，确保膨胀缝合格；采用湿砌施工方法时灰浆饱满度＞90%。
6、2个贴实：确保砖与砖之间100%贴实，砖的四角与筒体表面100%贴实。
在焊逢＞2mm处及筒体变形处，要在砖下面垫火泥找平。
7、锁砖：注意锁砖的大小头及使用数量，在环内及环间要错开，不能在大头侧出现楔形缝，不能用加工砖做锁砖。
8、楔铁：每环砖的锁紧钢板不能超过块，在环内及环间要错开，并不与锁砖接触。
打楔铁时要用卡子，严禁铁锤打到砖上。
9、火泥的配置要严格按照说明书要求做，并使用电动搅拌工具。
10、上砖时要轻拿轻放，使用木锤敲击，严禁使用铁器敲击砖。
与砖接触的金属器具要有胶垫。
总的要求：砖衬紧贴壳体，砖于砖靠严；砖缝直，交圈准；锁砖牢，不错位，不下垂脱空。
二、浇注料1、浇注料与砖交界处要做防水措施。
2、锚固件规格及布置严格按照图纸施工，焊接要牢固，窑尾部分的表面要刷沥青漆，窑头部分的表面要缠胶布。
3、模板要坚固防止变形，支模尺寸要准确合适，留够浇注缝。
模板表面要做防水处理。
4、搅拌时，要在加入小袋料后先干拌1分钟，然后加入80%的水，再搅拌1.5分钟，最后根据料的干湿情况加入剩余水搅拌2分钟，全部过程控制在5分钟左右。
所有搅拌后的料要在30分钟内用完，否则要废弃。
5、使用的水要能达到饮用水标准，盛水用具不能同其它用具混用。
加水量严格按照产品说明书要求使用，确定配比后不能随意改变，加水量要有计量。
回转窑耐火砖的施工要求

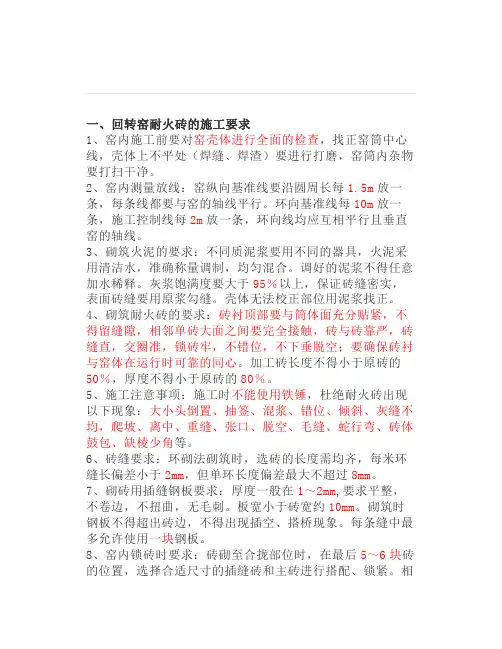

一、回转窑耐火砖的施工要求1、窑内施工前要对窑壳体进行全面的检查，找正窑筒中心线，壳体上不平处（焊缝、焊渣）要进行打磨，窑筒内杂物要打扫干净。
2、窑内测量放线：窑纵向基准线要沿圆周长每1.5m放一条，每条线都要与窑的轴线平行。
环向基准线每10m放一条，施工控制线每2m放一条，环向线均应互相平行且垂直窑的轴线。
3、砌筑火泥的要求：不同质泥浆要用不同的器具，火泥采用清洁水，准确称量调制，均匀混合。
调好的泥浆不得任意加水稀释。
灰浆饱满度要大于95％以上，保证砖缝密实，表面砖缝要用原浆勾缝。
壳体无法校正部位用泥浆找正。
4、砌筑耐火砖的要求：砖衬顶部要与筒体面充分贴紧，不得留缝隙，相邻单砖大面之间要完全接触，砖与砖靠严，砖缝直，交圈准，锁砖牢，不错位，不下垂脱空；要确保砖衬与窑体在运行时可靠的同心。
加工砖长度不得小于原砖的50％，厚度不得小于原砖的80％。
5、施工注意事项：施工时不能使用铁锤，杜绝耐火砖出现以下现象：大小头倒置、抽签、混浆、错位、倾斜、灰缝不均，爬坡、离中、重缝、张口、脱空、毛缝、蛇行弯、砖体鼓包、缺棱少角等。
6、砖缝要求：环砌法砌筑时，选砖的长度需均齐，每米环缝长偏差小于2mm，但单环长度偏差最大不超过8mm。
7、砌砖用插缝钢板要求：厚度一般在1～2mm,要求平整，不卷边，不扭曲，无毛刺。
板宽小于砖宽约10mm。
砌筑时钢板不得超出砖边，不得出现插空、搭桥现象。
每条缝中最多允许使用一块钢板。
8、窑内锁砖时要求：砖砌至合拢部位时，在最后5～6块砖的位置，选择合适尺寸的插缝砖和主砖进行搭配、锁紧。
相邻环插缝砖要错开1～2块砖，终端的加工砖圈要提前1～2环锁砖。
9、窑内砌砖的基本要求是：砖衬紧贴壳体，砖与砖靠严，砖缝直，交圈准，锁砖牢，不错位，不下垂脱空。
要确保砖衬与窑体在运行时可靠的同心。
10、全窑耐火砖砌筑完成后，在点火前对砖衬进行全面清理和必要的紧固，必须环环检查，紧固后不宜再转窑。
二、相关专业术语①错位：指在层与层，块与块之间的不平整；②倾斜：即在水平方向上不平;③灰缝不匀：即灰缝宽度大小不一，可通过适当选砖来调整；④爬坡：即在环向墙表面上有规则地不平整的现象，控制在错开1mm以内：⑤离中：即在弧形砌体中砖环与壳体不同心；⑥重缝：即上下层灰缝相叠合，两层间只允许有一条灰缝；⑦通缝：即内外水平层灰缝相合，甚至露出金属壳体，是不允许的；⑧张口：即在弧形砌体中灰缝内小外大；⑨脱空：即灰浆在层间.砖间及与壳体间不饱满，在不动设备的衬里中是不允许的；⑩毛缝：即砖缝未勾抹，墙面不清洁。
回转窑内耐火材料的施工及要求范本
回转窑内耐火材料的施工及要求范本回转窑是一种用于生产水泥、石灰等材料的重要设备，其内部需要使用特定的耐火材料进行施工，以保证设备的正常运行和延长使用寿命。
下面是一份回转窑内耐火材料施工及要求的范本，供参考：一、施工要求1. 施工前准备（1）确保施工人员具备相关的专业知识和技能，熟悉耐火材料的特性、施工方法及相关规范要求。
（2）准备好所需的工具、设备和材料，包括耐火材料、施工工具、砂浆、耐火砖、固化剂等。
（3）做好场地清理工作，确保施工区域无杂物，并进行必要的防护措施，防止施工材料受潮或污染。
2. 施工方案（1）根据回转窑的实际情况，制定详细的施工方案，包括所需的耐火材料种类和规格、施工顺序、施工工艺等。
（2）确定施工进度和安全要求，制定合理的施工计划，确保施工质量和进度的同时，保证施工人员的安全。
3. 耐火材料的选择（1）根据回转窑的工作条件和使用环境，选择适合的耐火材料。
耐火材料应具备良好的耐高温、耐腐蚀和热震稳定性能。
（2）耐火材料应符合相关的国家标准和技术规范要求，获取合格证书和检验报告，确保产品的质量和安全可靠。
4. 施工操作（1）根据施工方案，将回转窑内表面清理干净，去除沉积物和松散的耐火材料。
（2）根据耐火材料的使用要求和规范，进行浇注、喷涂、贴砖等施工操作。
操作过程中，要注意保持施工域的清洁，防止施工材料受到污染。
（3）密封处的施工要求特别严格，应确保密封部位的平整、坚固，以防止窑内高温气体泄漏。
5. 验收和质量控制（1）在施工完成后，要进行验收工作，包括检查施工质量、施工界面密封、材料完整性等。
（2）根据耐火材料的特性和施工质量检验标准，制定相应的验收标准和方法，确保施工质量合格。
（3）对施工过程中出现的质量问题，及时采取整改措施，防止影响设备的正常运行和安全。
二、施工要求范本1. 耐火材料的选择（1）种类：根据回转窑的工作条件和使用环境，选择合适的耐火材料品种。
（2）规格：耐火材料的规格应符合国家标准和相关技术要求，并且与回转窑的尺寸和形状相匹配。
回转窑内耐火材料的施工及要求范文

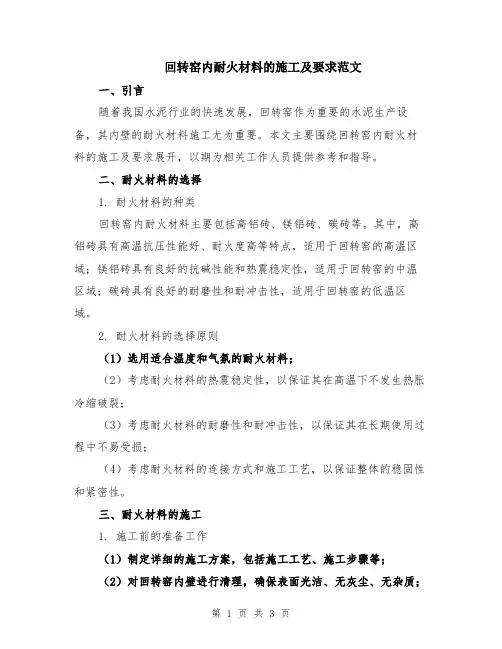

回转窑内耐火材料的施工及要求范文一、引言随着我国水泥行业的快速发展，回转窑作为重要的水泥生产设备，其内壁的耐火材料施工尤为重要。
本文主要围绕回转窑内耐火材料的施工及要求展开，以期为相关工作人员提供参考和指导。
二、耐火材料的选择1. 耐火材料的种类回转窑内耐火材料主要包括高铝砖、镁铝砖、碳砖等。
其中，高铝砖具有高温抗压性能好、耐火度高等特点，适用于回转窑的高温区域；镁铝砖具有良好的抗碱性能和热震稳定性，适用于回转窑的中温区域；碳砖具有良好的耐磨性和耐冲击性，适用于回转窑的低温区域。
2. 耐火材料的选择原则（1）选用适合温度和气氛的耐火材料；（2）考虑耐火材料的热震稳定性，以保证其在高温下不发生热胀冷缩破裂；（3）考虑耐火材料的耐磨性和耐冲击性，以保证其在长期使用过程中不易受损；（4）考虑耐火材料的连接方式和施工工艺，以保证整体的稳固性和紧密性。
三、耐火材料的施工1. 施工前的准备工作（1）制定详细的施工方案，包括施工工艺、施工步骤等；（2）对回转窑内壁进行清理，确保表面光洁、无灰尘、无杂质；（3）对回转窑内壁进行打底处理，提高耐火材料的附着力。
2. 耐火材料的施工步骤（1）预埋件的安装：根据设计要求，在回转窑内壁预先安装预埋件（如钢筋、膨胀螺栓等），以便后续施工时的固定和支撑。
（2）耐火材料的拌制：按照耐火材料的配方要求，将耐火材料和粘结剂充分拌和，保证其均匀性和稳定性。
（3）耐火材料的涂抹：使用刮板或泥板等工具，将拌好的耐火材料均匀涂抹在回转窑内壁上，注意保持一定的厚度和一定的粘结力。
（4）耐火材料的压实：使用振动器对涂抹好的耐火材料进行压实，以提高其密实度和稳定性。
（5）耐火材料的硬化：经过一段时间的自然硬化，耐火材料达到一定的强度后，可以进行下一步的施工工作。
3. 施工注意事项（1）施工过程中保持施工现场的干净整洁，及时清理掉落的耐火材料碎片，避免对施工质量造成影响；（2）施工过程中要保持施工团队的密切协作与沟通，协调好施工进度和质量；（3）严格执行耐火材料施工的标准规范，确保施工质量和安全；（4）对施工现场进行适时的检测和记录，及时处理存在的问题和隐患。
回转窑内耐火材料的施工及要求范本
回转窑内耐火材料的施工及要求范本一、施工前准备1. 确保施工区域的清洁，清除杂物和灰尘。
2. 确定施工所需的耐火材料种类、规格和数量。
3. 准备好所需的施工工具和设备，包括切割机、电钻、扁铲、刮刀等。
4. 对施工人员进行必要的培训和安全教育，确保施工人员具备相关的安全意识和操作技能。
二、施工要求1. 施工人员必须按照耐火材料的使用说明进行操作，严禁违规使用。
2. 施工期间必须戴好个人防护装备，包括安全帽、防护眼镜、口罩、手套等。
3. 施工人员必须熟悉耐火材料的性能和施工工艺，确保施工质量。
4. 施工过程中必须保持施工区域的通风良好，确保施工人员的安全。
5. 施工完成后，必须对施工区域进行清理，清除施工过程中产生的垃圾和杂物。
三、施工步骤1. 对原有的耐火材料进行检查和清理，确保耐火材料的表面清洁。
2. 使用切割机或电钻等工具将耐火材料按照需要的规格进行切割。
3. 用扁铲或刮刀将耐火材料均匀地涂抹在所需的区域上，确保厚度均匀一致。
4. 确保耐火材料与基础材料的粘结牢固，排除空隙和气泡。
5. 施工完成后，对施工区域进行养护，避免外力和温度的影响。
四、施工质量控制1. 施工过程中必须进行质量检查，确保耐火材料的性能符合要求。
2. 对施工区域进行抽样检测，确保耐火材料的密实度和强度。
3. 对施工过程中的不合格品进行整改，确保施工质量符合要求。
总而言之，回转窑内耐火材料的施工是一个复杂而重要的工作，需要施工人员具备相关的知识和技能。
施工过程中必须严格按照要求进行操作，确保施工质量和施工安全。
通过以上施工要求和步骤的范本，可为回转窑内耐火材料的施工提供一定的参考和指导。
回转窑内耐火材料的施工及要求

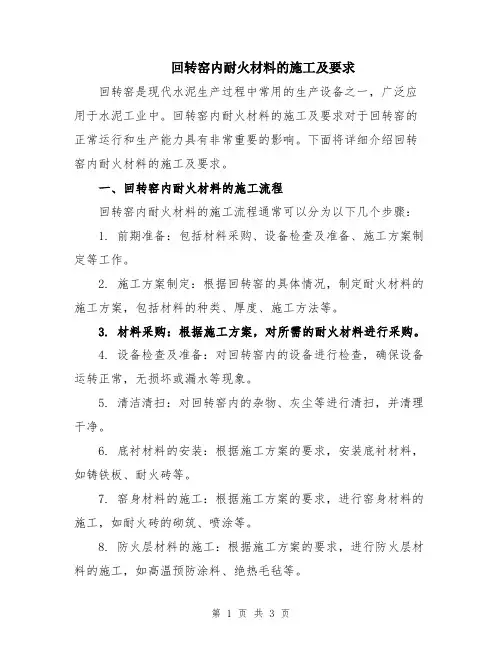

回转窑内耐火材料的施工及要求回转窑是现代水泥生产过程中常用的生产设备之一，广泛应用于水泥工业中。
回转窑内耐火材料的施工及要求对于回转窑的正常运行和生产能力具有非常重要的影响。
下面将详细介绍回转窑内耐火材料的施工及要求。
一、回转窑内耐火材料的施工流程回转窑内耐火材料的施工流程通常可以分为以下几个步骤：1. 前期准备：包括材料采购、设备检查及准备、施工方案制定等工作。
2. 施工方案制定：根据回转窑的具体情况，制定耐火材料的施工方案，包括材料的种类、厚度、施工方法等。
3. 材料采购：根据施工方案，对所需的耐火材料进行采购。
4. 设备检查及准备：对回转窑内的设备进行检查，确保设备运转正常，无损坏或漏水等现象。
5. 清洁清扫：对回转窑内的杂物、灰尘等进行清扫，并清理干净。
6. 底衬材料的安装：根据施工方案的要求，安装底衬材料，如铸铁板、耐火砖等。
7. 窑身材料的施工：根据施工方案的要求，进行窑身材料的施工，如耐火砖的砌筑、喷涂等。
8. 防火层材料的施工：根据施工方案的要求，进行防火层材料的施工，如高温预防涂料、绝热毛毡等。
9. 检查验收：施工完毕后，对施工质量进行检查验收，确保施工质量符合要求。
以上是回转窑内耐火材料施工的基本流程，下面将对施工过程中的要求进行详细介绍。
二、回转窑内耐火材料施工的要求1. 材料选择：回转窑内耐火材料的选择应根据回转窑的工作条件、工艺要求、使用寿命等因素进行选择。
常用的耐火材料包括耐火砖、耐火浇注料、高温预防涂料等。
2. 施工质量：耐火材料施工质量对回转窑的正常运行和寿命有着重要的影响。
施工过程应注意保证材料的密实性、整齐性和平整度，并确保各部位的耐火材料无缺陷、无裂缝。
3. 施工环境：回转窑内施工环境复杂，施工过程中应注意环境湿度、温度等因素对施工质量的影响。
尽量选择干燥、温度适宜的时候进行施工。
4. 施工设备：回转窑内耐火材料施工过程中需要使用一些特殊的施工设备，如耐火砖切割机、喷涂机等。
回转窑内耐火材料的施工及要求
回转窑内耐火材料的施工及要求回转窑是一种重要的工业设备，用于水泥生产、冶金、化工等领域。
由于回转窑的高温和化学腐蚀特性，内部耐火材料的施工和选择显得尤为重要。
本文将介绍回转窑内耐火材料施工的一般步骤以及对耐火材料的要求。
一、回转窑内耐火材料施工的一般步骤1. 准备工作：首先需要进行回转窑内部的清洁工作，包括清除表面浮灰、残余耐火材料和沉积物。
清洁后需要进行检查，确保回转窑内壁无明显变形、破损和裂缝。
2. 浸渍处理：将耐火材料与适量的水进行充分混合，使其湿润至适宜程度，然后涂抹到回转窑内壁。
浸渍处理的目的是提高耐火材料的附着力和密实性。
3. 施工粘结剂：根据耐火材料的特性和使用条件，选用适当的粘结剂，如磷酸盐水泥、硅酸盐水泥等。
粘结剂的选择要考虑其与耐火材料的相容性和耐化学腐蚀性能。
4. 肥料层施工：将粘结剂与细粉状耐火材料混合，形成肥料状浆料，然后均匀地涂抹到回转窑内壁。
肥料层的厚度一般为30-70mm，要保证其充实性和平整度。
5. 中衬层施工：中衬层是回转窑内耐火材料的主体层，承受着高温和化学腐蚀的作用。
根据工艺要求和使用条件选择适合的耐火材料，如高铝砖、镁铝砖等。
施工时要注意中衬层的层结紧密、均匀和无砂隙。
6. 冷面层施工：在中衬层外侧施工冷面层，用于防止中衬层受高温烧蚀和化学腐蚀。
冷面层一般选择耐高温性能较好的耐火材料，如高铝砖、碳化硅材料等。
7. 确认施工效果：完成耐火材料施工后，需要进行一定的检验和确认工作。
主要包括内壁的平整度、层结质量、附着力等方面的评估。
如有问题，需要及时进行修复和补强。
二、回转窑内耐火材料的要求1. 高温稳定性：回转窑在生产过程中会遭受高温热冲击和周期性温度变化，耐火材料需要具备较高的高温稳定性，抗渣并能保持良好的物理和化学性能。
2. 抗化学腐蚀性：回转窑会产生大量的化学反应和腐蚀性气氛，耐火材料需要具备抗化学腐蚀性能，降低化学侵蚀对材料的破坏。
3. 良好的附着力：耐火材料与回转窑内壁的附着力要好，以保证耐火材料不易剥落、脱落，提高使用寿命和安全性。
水泥厂回转窑耐火材料施工讲义
水泥厂回转窑耐火材料施工讲义水泥厂回转窑是水泥生产过程中的重要设备，其内部温度高达1000℃以上，需要使用耐火材料来保护窑身和延长使用寿命。
耐火材料的施工质量直接影响着回转窑的使用效果和经济效益。
下面是水泥厂回转窑耐火材料施工的讲义。
一、回转窑耐火材料的分类根据使用条件和成本考虑，回转窑耐火材料可分为高铝、质量胶结、镁铝、碳化硅等多种类型。
根据实际工况选择合适的耐火材料进行施工。
二、耐火材料的选择1.高铝耐火材料：可耐受高温和化学侵蚀，适用于窑头和窑尾等高温区域。
2.质量胶结耐火材料：具有良好的热震稳定性和耐火性能，适用于窑身和窑内低温区域。
3.镁铝耐火材料：具有高强度和耐火性能，在高温区域有较好的应用效果。
4.碳化硅耐火材料：具有较高的耐火性能和抗侵蚀性能，适用于一些特殊情况。
三、耐火材料施工前准备工作1.施工前应做好安全措施，确保施工人员安全；2.清理窑身内部的残余物质，确保施工环境清洁；3.检查窑身内部的破损情况，修补裂缝并进行烧结处理；4.准备好所需的耐火材料和施工工具。
四、耐火材料施工步骤1.根据设计要求，先在窑身底部倒入一层耐火材料，并用锤子进行敲打和压实，以确保其紧密贴合窑身；2.从窑尾开始，将耐火材料逐层覆盖到所需高度，并保持每层之间的接缝缩小，可以使用模板控制层厚度；3.在水泥窑的窑头和窑尾区域，应使用高铝耐火材料，保证其能够承受高温和腐蚀；4.在窑身的中部区域应使用质量胶结耐火材料，以提高窑身的耐久性；5.根据实际情况，可以在窑身内部增添一些砖块或支撑物，以增加整个耐火层的稳定性；6.施工完成后，对整个耐火层进行检查，确保质量合格。
五、耐火材料施工注意事项1.耐火材料施工应按照设计要求进行，严禁随意更换或减少层数；2.施工过程中应注意安全，避免材料掉落或发生其他意外伤害事故；3.施工时应将耐火材料均匀覆盖于窑身表面，避免出现空鼓或堆积现象；4.施工过程中应注意维持一定的湿度，以确保耐火材料的固化效果；5.施工完毕后，应定期检查耐火层的破损情况，并及时进行维修和更换。
回转窑内耐火材料的施工及要求（三篇）
回转窑内耐火材料的施工及要求一.施工前的准备1.施工单位必须对施工进度、施工现场管理交叉配合等事宜进行充分协调，以统一认识、明确分工、落实责任，预计施工中可能发生的与其它施工单位交叉配合困难的情况及衔接协调方式。
2.施工单位必须在施工前认真编制施工方案（含预算），落实施工人员，核实各种耐火材料数量、质量和存放情况以及施工工艺要求。
检查现场照明和安全措施等是否齐备，并对施工人员进行必要的技术交底和安全教育。
3.由专业队伍（或外承包）负责窑衬施工时，双方应签定施工安全协议及相关工序交接证明书。
4.施工前对窑体进行全面检查，包括前后窑口锚固件的规格、布置方式、焊接质量，挡砖圈不变形、布置合理牢固，相关铆固钉无松动等。
5.施工前对窑内砌砖应放好线。
首先从窑筒内底划一条与窑轴中心线平行的直线，窑纵向线要沿圆周长方向每1.5m放一条,并与窑轴线平行，环向基准线每10m放一条,施工控制线每隔1m放一条,环向线均应互相平行且垂直于窑的轴线（划线时可参考窑环向焊接缝和轴向焊接缝）.砌筑时无论采取何种砌筑方法,均要严格按基准线进行砌筑,严禁不放线砌砖.6.施工用工器具准备齐全充分并达到有效使用状态，窑空转试车良好，且保证在施工过程中窑能转动（在浇注前后窑口浇注料时必须保证窑能转动以备必要的转动）。
7.砖砌筑施工方法有顶杠支撑法和拱架支撑法（含砌砖机）。
有条件尽力采用砌砖机砌筑，这样更能保证砌筑质量。
8.检查耐火砖。
对砖的外形、规格和质量是否符合要求及受潮情况，应由工艺部确认是否采用。
砖在外观上有裂纹、立边角及大头有碎裂或崩落禁止使用。
确认锁口砖的形式，尽力采用一次成型的锁口砖，禁止采用现场手工凿成的锁口砖。
9．制备好耐火泥。
湿砌法采用耐火泥填充砖缝，在砌筑前按施工工艺要求制备好化学组成与砌筑用砖相匹配的耐火泥或与砖厂家匹配的专用耐火泥。
干砌法不采用耐火泥，但必须预留耐火砖膨胀缝（采用砖型为B型）10．窑内浇注料施工准备好支模用辅助材料和必要的支撑工具和振捣设备。
回转窑用耐火材料使用规程
水泥回转窑用耐火材料材料使用规程第一章总则1.耐火砖衬按其缝大小及操作精细程度划分为四类。
其类别和砖缝大小分别为：Ⅰ类，≤0.5mm；Ⅱ类，≤1mm；Ⅲ类，≤2mm；Ⅳ类，≤3mm。
（本项目设计要求属于II类，但我建议按I类要求施工）。
回转窑系统耐火衬里用火泥砌筑，其灰缝应在2mm以内，施工时应从严掌握。
不动设备衬里的灰缝中火泥应饱满，且上下层内外层的砖缝应错开。
2.调制砌砖用耐火泥浆应遵照以下原则：2.1砌砖前应对各种耐火泥浆进行预实验和预砌筑，确定不同泥浆的粘结时间、初凝时间、稠度及用水量；2.2调制不同泥浆要用不同的器具，并及时清洗；2.3调制不同质泥浆要用清洁水，水量要称量准确，调和要均匀，随调随用。
已经调制好的水硬性和气硬性泥浆不得再加水使用，已经初凝的泥浆不得继续使用；2.4调制磷酸盐结合泥浆时要保证规定的困料时间，随用随调，已经调制好的泥浆不得任意加水稀释。
这种泥浆因具腐蚀性，不得与金属壳体直接接触。
3.耐火砖的品种和布局依据设计方案砌筑。
砌筑时应力求砖缝平直，弧面圆滑，砌体密实。
对于窑筒耐火衬里还必须确保砖环与窑筒可靠地同心，故应保证砖面与窑筒体完全帖紧，砖间应是面接触且结合牢固。
砌筑不动设备的砖衬时，火泥浆饱满度要求达到95%以上，表面砖缝要用原浆勾缝，但要及时刮除砖衬表面多余的泥浆。
4.砌砖时要使用木锤、橡皮锤或硬塑料锤等柔性工具，不得使用钢锤。
5.砌筑耐火隔热衬里时应力求避免下列通病：5.1错位：即在层与层、块与块之间的不平整；5.2倾斜：即在水平方向上不平；5.3灰缝不均：即灰缝宽度大小不一，可通过适当选砖来调整；5.4爬坡：即在环向墙面表面上有规则地不平整的现象，应控制只错开1mm以内；5.5离中：即在弧形砌体中砖环与壳体不同心；5.6重缝：即上下层灰缝相叠合，两层间只允许有一条灰缝；5.7通缝：即内外水平层灰缝相合，甚至露出金属壳体，是不允许的；5.8张口：即在弧形砌体中灰缝内小外大；5.9脱空：即灰浆在层间、砖间及与壳体间不饱满，在不动设备的衬里中是不允许的；5.10毛缝：即砖缝未勾抹，墙面不清洁；5.11蛇行弯：即纵缝、环缝或水平缝不呈直线，而呈波浪形弯曲；5.12砌体鼓包：属于设备变形而致，应在砌筑时修平设备有关表面。
回转窑耐火材料使用规程
添加标题
添加标题
添加标题
添加标题
根据回转窑的工艺温度选择合适 的耐火材料
考虑耐火材料的耐磨、耐压和耐 侵蚀性能
根据工艺要求 和物料特性选 择合适的耐火
材料
考虑耐火材料 的热膨胀系数， 确保与窑体材
料的匹配
考虑耐火材料 的机械强度和 耐磨性，确保 长期稳定运行
根据窑炉温度 和气氛选择合 适的耐火材料
耐火材料的维护 和保养
耐火材料的更换 周期和注意事项
更换周期：根据耐火材料的材质、使用条件和窑炉工艺要求，确 定耐火材料的更换周期。
更换方法：在停窑期间，按照规定的操作规程进行耐火砖的拆除 和安装。注意保护好窑体和窑内设备，避免损坏。
确保窑炉温ቤተ መጻሕፍቲ ባይዱ降至安全范围内 按照规定的操作流程进行更换 使用专业的工具和材料 更换后进行全面检查和测试
环保监管和合规性： 遵守国家和地方环保 法规，建立完善的环 境管理体系
储存环境：干燥、 通风良好，远离 热源和有害气体
堆放要求：避免 过高或过密，防 止压损和倒塌
防潮防雨：采取 防潮措施，避免 直接暴露在雨水 中
标签标识：清晰 标明产品名称、 规格、生产日期 等信息
耐火材料的材质和化学成分应符合相关标准和设计要求。 耐火材料的外观质量应符合相关标准和设计要求，无裂纹、气泡、夹渣等缺陷。 耐火材料的尺寸和几何形状应符合相关标准和设计要求，误差应在允许范围内。 耐火材料的性能指标应符合相关标准和设计要求，包括耐压强度、荷重软化点、热震稳定性等。
选用合格的耐火材料，确保材料质量符合标准 要求。
在使用前应检查耐火材料的外观质量，确保无 裂纹、破损等现象。
耐火材料应存放在干燥、通风良好的地方，避 免受潮和阳光直射。
回转窑窑体耐材砌筑施工工法
回转窑窑体耐材砌筑施工工法前言回转窑耐火内衬，因其长期承受转动状态下的机械应力、物料摩擦、热应力、气流以及化学侵蚀的综合效应，预热器隔墙、顶的耐材喷涂层脱落；扬料块区段，因扬料块长期经受机械转动重力离心率效应、高温效应以及石料的冲击摩擦导致预制块扭曲，耐材脱落、厚度减薄，使扬料块间填充的耐火砖变形、脱落；高温段烧结层的熔损；部分耐材热应变不均匀；窑体内因温差大的气流使粉尘经高温烧结，粉尘成块状粘接于耐材表面在窑体运转时重力的分离使耐材部分剥离，砖衬减薄，窑体温度增高，钢结构不同程度的发生变化，降低窑体的使用寿命，影响保生产供应。
一、工法特点：本工法依据太钢回转窑施工项目进行编制，经过实际操作和现场总结的工艺技术要求，我们反复加以修改，从而制订了详细的耐材砌筑作业方案，主要分为以下几个方面：1.工艺流程2.操作要点3.质量标准4.环境措施二、适用范围各钢厂回转窑。
三、工艺原理本工法以施工方法为重点，操作针对拆除和砌筑方案两个关键环节提出了相关技术、质量要求，从而对施工质量进行有效控制。
四、施工工艺流程及操作要点1.施工交底1.1技术人员现场核对施工项目，了解施工环境并确认作业程序，做出具体施工安排；1.2根据工序安排，准备施工所需机材，配备好各工种劳动力，做到持证上岗。
2.主要施工方法2.1拆除方案2.1.1窑体清理、拆除方案窑体温度冷却，停产打开溜槽出口挡板，AD除尘风机正常运转；打开窑头罩大门，使窑体自然通风冷却5天，温度降至500C左右，具备进入窑体施工条件；窑内作业：在近窑头的托辊支设木楔子，清理窑头罩上部粉尘结块，具备窑体内衬耐材检查、鉴定条件。
挖修区域拆除：在拆除区域窑体中心下用弧度板垫于砖衬表面，每环砖衬的空缺处打木楔子，丝杆顶撑顶托弧度板，间距700mm～800mm，顶撑紧固时依次检查下垫方木，而后均匀拧紧顶撑，使之成为一体受力的安全支撑；下半圆拆除清理完毕，转动窑体1800，拆除顶撑，将剩余部分拆除、清理；每拆除3环，架上拆除至半圆，下部待架子移动后再拆除。
回转窑耐火材料使用规程
1.1.1.11.1.2 常规原燃料1.1.2.1 燃烧器配置高铝质耐火浇注料，莫来石质浇注料或刚玉质浇注料。
1.1.2.2 窑门罩配置高铝质耐火浇注料或莫来石质浇注料，抗剥落砖、硅莫红砖、硅莫砖等。
隔热层按4.3.5隔热材料设计配置。
1.1.2.3 三次风管配置耐碱砖、高强耐碱砖与耐碱浇注料，取风口与弯头等磨损严重部位配置高耐磨浇注料。
1.1.2.4 冷却机按工况条件分别配置莫来石质浇注料、高铝质浇注料、耐碱浇注料等，矮墙等磨损较重部位配置高耐磨浇注料。
1.1.2.5 回转窑后窑口配置高铝质浇注料、莫来石质浇注料；分解带配置抗剥落高铝砖、硅莫红砖、硅莫砖；上、下过渡带配置抗剥落高铝砖、硅莫红砖、硅莫砖或镁铝尖晶石砖；烧成带配置镁铁尖晶石砖砖、镁铬砖、白云石砖；前窑口配置高铝质浇注料莫来石质浇注料或刚玉质浇注料。
1.1.2.6 水泥回转窑耐火材料配置建议，见表22。
表1 水泥回转窑用耐火材料的配置建议1.1.3 水泥回转窑处置废弃物系统1.1.3.1 水泥回转窑处置废弃物系统衬里设计主要根据原燃料特性、生产工艺、装备配置及操作条件来确定，应满足水泥熟料煅烧过程中不同工况对衬里所产生的热、化学、机械应力，在表22基础上予以相应调整。
1.1.4 余热发电系统用耐火材料整体配置1.1.4.1 余热发电系统耐火材料的配置见表24。
表2 余热发电系统耐火材料的配置2 耐火材料的施工2.1 施工准备2.1.1 图纸会审与技术方案衬里施工前应进行图纸会审。
施工单位应编制施工技术方案，按规定的程序批准，并建立质量保证体系。
2.1.2 现场环境要求与控制2.1.2.1 现场温度要求衬里施工适宜的作业环境温度为5 ℃～35 ℃。
衬里施工环境温度高于35℃时，应采取夏季施工措施；环境温度低于5℃时，应采取冬期施工措施。
2.1.2.2 施工现场应采取防止耐火材料曝晒和雨淋的措施，并应有良好的通风和照明条件，易于耐火材料的存放。
回转窑内耐火材料的施工及要求模版
回转窑内耐火材料的施工及要求模版一、引言在回转窑内进行耐火材料的施工是非常关键的，它直接影响到回转窑的使用寿命和产品质量。
本文将介绍回转窑内耐火材料施工的一般要求和具体步骤。
二、施工前准备1. 温度检查：在施工前，需要先检查回转窑的温度。
温度应低于200℃，并且要确保回转窑停止运转。
2. 清理回转窑内杂物：清理回转窑内的杂物，如积水、金属碎片等。
3. 检查回转窑炉筒：检查回转窑炉筒是否存在损坏或裂缝，若有需要及时修复。
三、耐火材料选择1. 安全性：选择具有较高安全性的耐火材料，确保在回转窑使用过程中的稳定性和可靠性。
2. 耐温性：耐火材料应具备较高的耐温性能，以承受回转窑内高温环境的作用。
3. 耐磨性：由于回转窑内存在磨损作用，耐火材料应具备较好的耐磨性，以延长使用寿命。
4. 耐化学腐蚀性：耐火材料应具备一定的耐化学腐蚀性能，以抵抗回转窑内化学物质的侵蚀。
5. 施工适应性：选择易施工、易固结的耐火材料，以提高施工效率。
四、施工步骤1. 耐火材料的预备工作：将耐火材料按照工程要求进行预备，确保施工顺利进行。
2. 衬砌施工：在回转窑内进行衬砌施工，将耐火材料按照设计要求依次铺设。
3. 砌筑施工：根据施工图纸，进行砌筑施工，注意加强砌筑部位的固结。
4. 灌浆施工：在衬砌和砌筑完成后，进行灌浆施工，以提高耐火材料的牢固性。
5. 整体监测：在施工完成后，进行整体监测，确保耐火材料施工的质量和稳定性。
五、施工质量要求1. 施工尺寸精确：耐火材料施工的尺寸应与设计要求一致，确保施工质量。
2. 施工密实度：耐火材料应密实，无空鼓和裂纹，以提高耐火性能。
3. 砌筑质量：砌筑应牢固，砖与砖之间应紧密贴合，确保耐火材料的稳定性和使用寿命。
4. 施工精细度：施工应细致入微，确保施工质量，杜绝施工误差。
六、施工安全要求1. 施工人员安全：施工人员应穿戴好个人防护装备，确保施工安全。
2. 施工环境安全：施工现场应保持整洁，杜绝杂物堆放和易燃物品的存在。
回转窑内耐火材料的施工及要求
回转窑内耐火材料的施工及要求一、回转窑简介回转窑是重要的烧结设备，用于生产水泥、石灰等建筑材料，其工作环境需要在高温下进行，需要配备相应的耐火材料进行保护和维护。
常见的耐火材料有高铝水泥、高铝球墨铸铁、耐火砖等。
在进行施工时，需要掌握一系列的要求和技术，以确保施工效果的质量和可靠性。
二、施工要求(一)施工前的准备1、砖坯检验：对于使用砖坯进行施工的情况，需要对其进行检验。
主要包括：砖体质量检验，砖坯的物理力学性能检验，砖坯外观质量检验等。
2、场地准备：普通砖砌筑项目前要做好场地的准备，场地开挖要留心沉降情况，同时要清理好现场并做好加固工作3、水泥等材料质量检验和备料：施工前，还要对使用的水泥、沙、石进行质量检验，并将各材料按照施工需求进行备料。
(二)施工过程中的要求1、砌筑时要先进行水准确认，保证砖体垂直或水平度；2、实测尺寸与设计尺寸应当符合要求，砌筑的墙体应当平整、垂直且不开裂；3、用砖锤进行敲打时，应将锤子头与砖墙之间的包覆材料控制在1~2层以内，否则砖墙将会被损坏；4、砌筑墙体的过程中，需随时清理出现在砖墙缝隙中的垃圾和杂物。
(三)施工结束的要求1、夯实：核心部位的砖体应当先行夯实，同时，在墙体环绕位置留有20~30mm的缝隙，以便补偿砖体收缩产生的变形；2、填缝：在施工完成后，应进行填缝，以保证砖体间的缝隙不会影响整个墙体结构的稳固度；3、验收：在完成墙体施工后，需进行质量验收，通过质量验收后，才能考虑投入使用。
三、注意事项1、耐火材料不宜长期泡水，以免对材料造成影响；2、施工现场应该有专人专项负责，按照施工要求进行检查和管理，避免一些差错和失误的发生；3、当混凝土浇注现场的震动发生较大时，可采取在混凝土表面用锤子敲打的方式以便入筑混凝土与原材料之间的空气排出，防止砼缺陷的产生；4、施工现场应设置好安全告示牌，进行安全教育，帮助施工工人理顺思路，提高施工质量。
回转窑耐火砖砌筑技术要求及过程控制
回转窑耐火砖砌筑技术要求回转窑砌筑准备工作：1.熟悉图纸要求，窑的出料端，窑尾（进料端）使用浇注料，其它部位则使用不同材质的耐火砖。
2.窑内清扫检查，在砌砖的部位，检查内侧焊缝的凸起高度是否高于窑焊接所要求的高度（0.5mm），超过此焊缝的高度必须磨光。
3.材料出库检查，耐火砖开箱后要一一检查，破损的砖或几何尺寸有差异的砖要选出来，不能使用。
具体控制如下：☆尺寸公差：高度公差小于1％；砖大小头厚度误差小于1mm；宽度误差小于1％，最大误差不得超过2mm。
☆边损：热面和冷面最多允许有两条边的损坏达40mm长和5mm深；☆角损：冷热面均只许有一处角损，角损处三条棱的角损长度之和不超过50mm。
不超过20mm 不算角损。
☆裂缝：砖面允许有发丝状微裂纹；不允许有平行于磨损面的裂纹；不长于40mm，不宽于0.2mm的其它裂纹是允许的。
☆凹坑、熔迹和鼓包：允许凹坑和熔迹的最大直径为10mm，最大深度10mm;鼓包最大0.5mm，耐火砖受压面平整度不大于0.5mm。
回转窑耐火砖砌筑施工程序及技术要求：1.施工前要对窑壳体进行全面的检查，壳体上不平处（如打砖机拆砖过程中遗留的筒体沟槽、挡块焊疤）要进行打磨，窑胴体的锈蚀氧化层等杂物打扫清理干净。
2.施工方向按从窑头到窑尾（低端到高端）渐进施工，砖缝布置按环向砌筑法（错缝砌筑）。
3.施工前对窑内砌砖应好线。
首先从窑筒内（水平仪器）底划一条与窑轴中心线平行的直线，窑纵向线要沿圆周长方向每1.5m放一条，并与窑轴线平行，环向基准线每4m放一条，施工控制线每隔2m 放一条，环向线均应互相平行且垂直于窑的轴线（划线时可参考窑环向焊接缝和轴向焊接缝）砌筑时无论采取何种砌筑方法，均要严格按基准线进行砌筑，严禁不放线砌筑。
在窑筒体内至少划出不少于8条平行于窑筒体的纵向中心线。
以及4米一段的横向（环向）线。
以便控制砌砖的质量4.砌筑从窑底部开始，人工铺底沿纵向水平方向同时均匀地向两边进行砌筑，准确地按画在窑壳上的纵向直线和以窑壳为导面进行砌筑，同时以第一列砖为标准，在筒体下半部纵向砌4至6米，后架设砌砖机或使。
2023年回转窑内耐火材料的施工及要求
2023年回转窑内耐火材料的施工及要求引言：回转窑是一种重要的炼化设备，用于石灰、水泥、化学工业等领域的生产。
在回转窑的工作过程中，耐火材料的选择和施工质量关系到设备的正常运行和寿命。
本文将对2023年回转窑内耐火材料的施工及要求进行详细阐述。
一、回转窑内耐火材料的选择回转窑内耐火材料的选择应综合考虑以下几个因素：1. 温度：回转窑内部温度高，需要选择能够承受高温的耐火材料，通常使用高铝砖、镁铝砖等。
2. 物料性质：不同行业对物料的要求不同，需要选择相应的耐火材料。
例如在石灰窑中，需要使用耐酸碱腐蚀的耐火材料。
3. 设备设计：回转窑的尺寸和形状不同，需要根据设备的具体要求选择合适的耐火材料。
二、回转窑内耐火材料的施工要求1. 施工前准备：（1）制定施工方案：根据回转窑的尺寸、形状和耐火材料的选择，制定详细的施工方案，包括施工工艺、施工队伍的组织等。
（2）检查设备状态：在施工前，需要对回转窑的设备状态进行检查，确保设备没有损坏或存在安全隐患。
2. 材料准备：（1）检验耐火材料质量：在施工前，需要对耐火材料进行检验，确保其质量符合相关标准。
（2）根据施工方案准备材料：根据施工方案，准备好所需的耐火材料和施工工具。
3. 施工工艺：（1）清理表面：在施工前，需要对回转窑内部的表面进行清理，清除杂物和灰尘。
（2）涂抹砂浆：在回转窑内表面涂抹一层耐火砂浆，用于与耐火材料粘结。
（3）砌筑耐火材料：根据施工方案，将耐火材料砌筑在回转窑内部，确保砖块之间的紧密度和牢固度。
（4）砌筑耐火砖：根据施工方案，将选定的耐火砖砌筑在回转窑内部，要求砖块之间的接缝要均匀，不得有裸露表面。
（5）固化与养护：在耐火材料施工完毕后，需要进行固化与养护，确保耐火材料达到设计强度。
4. 施工环境要求：（1）温度控制：在施工期间，需要控制回转窑内部的温度，确保耐火材料施工时温度适宜。
（2）通风与排烟：施工过程中，需要保持良好的通风与排烟，确保施工人员的健康与安全。
回转窑耐火材料的选用及施工注意事项
回转窑耐火材料的选用及施工注意事项结合我们的生产经验，各熟料生产线在耐火砖的选材和施工方面应注意以下几个方面:1．回转窑衬砖材质的选择(1) 卸料冷却带︰长0.6m—1m，建议使用具有高耐磨、耐热震稳定性的浇注料，例如：刚玉质或莫来石质浇注料。
利用耐火度1100℃以上的锚固钉进行固定。
(2) 下侧过渡带：长1—2D，建议使用尖晶石砖(D为窑的直径)。
(3) 烧成带：长4—5D，建议使用国产的直接结合镁铬砖。
如果热负荷过高时可以使用尖晶石砖。
(4) 上侧过渡带︰长2—4D，建议使用尖晶石砖。
(5) 安全带：长2D，用含Al2O3 50—55％的高铝砖，热负荷过高时用含Al2O3 70％的高铝抗剥落砖。
(6) 预热带：从安全带末尾到进料端锥体前约1m处，用含Al2O3 50—55％的高铝砖。
(7) 进料带和进料锥带：进料带用含Al2O3 30—40％的耐碱粘土砖，锥部可用耐磨耐碱性能好的浇注料。
2．与砌筑不同品种砖有关的一般问题回转窑个别区段中应采用什么适当的砖种取决于煅烧方法，在任何情况下都应满足特定窑的特定要求。
但关于特殊部位衬砖材质的选择必须遵守以下规则︰(1)轮带区内不改变衬砖材质︰轮带区是指在轮带两侧各1米的范围之内。
不能轮带区内改变砖种，比如从镁铬砖或尖晶石砖改成高铝砖，通常应该避免这种情况。
这时因为砌在轮带两侧的不同材质的耐火砖具有不同的导热性能和挂窑皮性能，在使用中造成筒体温度不同，从而形成不同的轮带间隙，轮带便不能在整个表面上最佳的运行，加大了砖衬所受的机械应力，就相应地导致这个部位耐火砖的过早损坏。
(2)在烧成带不能采用几种不同品种的镁质砖；小区段的镁铬砖砌在高铝砖和尖晶石砖之间的过渡带内，由于他们的荷重软化温度不同，镁铬砖便暴露在高的机械负荷之下，通常的结果是耐火砖的过早损坏。
3．镶砌砖缝的预留耐火材料的热膨胀系数不同，镁质砖的热膨胀性大，必须在环缝预留砖缝补偿，干法砌筑砖体必须粘贴2mm纸板，湿法则采用胶泥进行调整；在窑的轴向和径向上高铝砖和轻质砖的膨胀只比整个窑体的膨胀性稍大些，所以他们在窑内不需要任何增加接缝。
回转窑工程耐火材料施工
150万吨氧化球团回转窑工程耐火材料施工一、耐火材料施工前的必备条件1、施工道路和施工用水、电：保证畅通和现场及时供应2、耐火材料存放场地：防雨防潮3、设备条件：三大主机必须安装完全并且调试合格，各种水冷、风冷管梁必须打压试压合格，单机试车和联动试车合格；管道必须安装完毕，保证管道的稳定性和人员施工的管道强度要求（即耐火材料施工时，施工人员在管道内操作施工，管道与管架必须稳定固定）。
4、施工条件：耐火材料施工时，施工区域环境温度必须保证在+5℃以上。
二、耐火材料施工方案1、全系统耐火材料整体统一施工：该方案要求最长的施工时间是管道系统内衬的耐火材料施工工期，约需要30天，三大主机的施工时间同时施工时，每个主机的耐火材料施工时间约需要15天。
所以三大主机不需要占用整系统耐火材料施工进度的施工时间，即在管道和三大主机能同时施工时，在管道施工期间，三大主机就能完全竣工。
2、全系统耐火材料分段施工：该方案耐火材料施工时间的长短取决于设备的安装进度，具备耐火材料施工条件的设备就需做好保温措施才能进行耐火材料的施工，该保温措施要保证好保温效果的整体效果难度系数很大，需投入的保温措施成本费用也很高，而且每个阶段施工体耐火材料施工完后还不能取消保温措施，等最后一段施工体耐火材料施工完毕氧护好后才能取消保温措施。
若到烘炉阶段环境温度还低于+5℃，保温措施要在烘炉3-5天后才能取消。
该方案耐火材料的施工时间可能会很长（2-3个月），环境温度对耐火材料施工体的质量会造成较大的负面影响。
三、耐火材料施工建议耐火材料施工建议采用全系统耐火材料整体统一施工。
即到2010年3月份开始耐火材料施工就不需要采取环境保温措施。
河南省宏达炉业有限公司2009-12-23。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：SM-ZD-48880
回转窑内耐火材料的施工
及要求
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
编制：____________________
审核：____________________
批准：____________________
本文档下载后可任意修改
回转窑内耐火材料的施工及要求
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
一. 施工前的准备
1. 施工单位必须对施工进度、施工现场管理交叉配合等事宜进行充分协调，以统一认识、明确分工、落实责任，预计施工中可能发生的与其它施工单位交叉配合困难的情况及衔接协调方式。
2. 施工单位必须在施工前认真编制施工方案（含预算），落实施工人员，核实各种耐火材料数量、质量和存放情况以及施工工艺要求。
检查现场照明和安全措施等是否齐备，并对施工人员进行必要的技术交底和安全教育。
3. 由专业队伍（或外承包）负责窑衬施工时，双方应签定施工安全协议及相关工序交接证明书。
4. 施工前对窑体进行全面检查，包括前后窑口锚固件的规格、布置方式、焊接质量，挡砖圈不变形、布置合理牢固，相关铆固钉无松动等。
5. 施工前对窑内砌砖应放好线。
首先从窑筒内底划一条与窑轴中心线平行的直线，窑纵向线要沿圆周长方向每1.5m放一条,并与窑轴线平行，环向基准线每10m放一条,施工控制线每隔1m放一条,环向线均应互相平行且垂直于窑的轴线（划线时可参考窑环向焊接缝和轴向焊接缝）.
砌筑时无论采取何种砌筑方法,均要严格按基准线进行砌筑,严禁不放线砌砖.
6. 施工用工器具准备齐全充分并达到有效使用状态，窑空转试车良好，且保证在施工过程中窑能转动（在浇注前后窑口浇注料时必须保证窑能转动以备必要的转动）。
7. 砖砌筑施工方法有顶杠支撑法和拱架支撑法（含砌砖机）。
有条件尽力采用砌砖机砌筑，这样更能保证砌筑质量。
8. 检查耐火砖。
对砖的外形、规格和质量是否符合要求及受潮情况，应由工艺部确认是否采用。
砖在外观上有裂纹、立边角及大头有碎裂或崩落禁止使用。
确认锁口砖的形式，尽力采用一次成型的锁口砖，禁止采用现场手工凿成的锁口砖。
9．制备好耐火泥。
湿砌法采用耐火泥填充砖缝，在砌筑
前按施工工艺要求制备好化学组成与砌筑用砖相匹配的耐火泥或与砖厂家匹配的专用耐火泥。
干砌法不采用耐火泥，但必须预留耐火砖膨胀缝（采用砖型为B型）
10．窑内浇注料施工准备好支模用辅助材料和必要的支撑工具和振捣设备。
二．窑衬施工
1．施工方向按从窑头到窑尾（低端到高端）渐进施工，砖缝布置按横向环砌法。
2．砌筑从窑底部开始，沿圆周方向同时均匀地向两边进行砌筑，当砌筑到超过半圈3~4（水平直径方向1~2层）块时架设砌砖机或支撑顶杠。
长度方向以4~8m一段为宜（砌砖机可达10m以上）。
且原则上顶杠砌筑时一种砖品种砌筑完成后再进行下一品种。
3．砌筑基本要求：砖衬紧贴壳体，砖与砖靠严，砖缝直，交圈准、锁砖牢、不错位、不下垂脱空。
做到横平竖直，不扭曲，
4．砌筑尺寸要求：环砌时环缝偏差每米≤2mm，全环长度偏差≤6mm,扭曲偏差每米≤3mm，在同一砌筑段全长
内≤15mm.砌体砖缝泥浆饱满度>90%.窑筒内壁与砖间隙≤3mm，且饱满度>95%，并必须以浓泥浆填实;砖与砖之间灰缝<2mm,泥浆略稀。
5．锁砖要求：新购产品每环均配有相应锁砖，在每环砖砌筑还剩5~6块时开始砌筑锁砖，并尽力采用锁砖，薄型锁砖不能连续使用,必须间隔使用. 相邻环错开1~2块砖位。
每环最后一块锁砖确实不能采用时，再使用机加工砖，砖的厚度大于原砖的2/3.全窑或一段内最后一块锁砖要精细加工,并在最后三块时预加工,使最后一块砖位空间上下口齐宽，砖尺寸上下口齐平。
且最后1~2块锁砖灰缝可以不用火泥。
严禁用浇注料或火泥单独锁砖。
6．锁口及紧固用铁板：每环（段）砌筑完后在锁砖处及附近要用铁板紧固，铁板尺寸为160×180×2mm ，要求平整、不卷边、不扭曲、无毛刺。
同一砖缝最多一块，在环向上间隔使用。
不得出现搭桥、探空现象。
铁板控制尽量少用或不用。
禁止采用窄钢板。
7．膨胀缝：砖型设计时在轴线方向上预留有2mm厚纸板作轴向膨胀缝，环行膨胀缝不考虑（在砖型设计上巳考
虑），砌筑时砖有纸板一面在同一侧，每环均一样。
8．挡砖圈处异形砖砌筑：挡砖圈必须与窑体中心线垂直，其偏斜量≤1.5mm, 挡砖圈处砖的砌筑需用异形砖时，根据挡砖圈结构加工相应尺寸砖型.目前此窑不用加工异形砖.
9．窑内浇注料施工：架设好模板,并保证模板有足够强度、刚性好、不走形、不移位、不漏浆。
浇注料用溶剂(水或其它)的加入量应严格按施工工艺要求控制,不得超过限量.在保证施工性能的前提下,溶剂量宜少为好.窑内浇注料施工一般在前后窑口，浇注时从下半圈开始浇注，达一定强度后（一般4h）再转窑依次支模浇注，每次浇注连接部位需留膨胀缝，材料为矿渣棉。
浇注过程中需用振捣器振实，浇注完后根据材料施工工艺要求再养护（水或空气等）。
达拆模要求后再拆除模板。
10．砌筑耐火砖衬里时应力求避免以下通病：
（1）环缝错位：环缝不在一条直线上；
（2）环缝倾斜：环缝与轴线不垂直；
（3）灰缝不均：砌筑火泥不均，砖未贴实；
（4）爬坡：大小头灰缝不平；
（5）离中：环向灰缝不在直径线上；
（6）张口：灰缝内小外（工作面）大；
（7）脱空：砖与壳体未接触而脱离；
（8）蛇形弯：环缝弯曲严重；
（9）砌体鼓包；底灰（砖与壳体接触面）太多；或壳体变形；或焊缝突出严重等；
（10）抽签：砖严重脱落出来（发生在上侧部）
（11）混浆：不同砌筑胶泥混用。
11．砖衬砌筑方法
11.1顶撑法砌筑：
顶撑法砌筑采用十字顶撑法，一般适用于干、湿汉砌筑。
砌筑施工程序如下：
（1）从铺底开始向两侧砌筑到超过半圈3~4块时准备架设；
（2）将垫木撑在过直径的砖面上，架设顶杠，垫木上下两侧砖上加放小楔木两组，然后旋紧顶杠。
（3）将窑慢转90°，使顶杠处于垂直偏前的位置；
（4）继续砌砖，从一边将砖砌至过直径后2层砖处；
（5）重复顶杠程序，支撑好第二组顶砖撑。
原则上两组撑呈十字形；
（6）将窑再转90°, 使第二组顶杠处于垂直偏前的位置；
（7）继续砌砖,将砖砌至锁砖口；
（8）继续转窑，使锁砖口中心线与窑轴心约成50°;
（9）锁砖至全段完毕;
（10）重复前段工序,进行第二个砌筑段的施工,直到砌砖区间完毕.
11.2 砌砖机法
此方法一般适用于干法砌筑。
其施工程序如下：
（1）从铺底开始向两侧砌筑到超过半圈砖衬；
（2）安装移动式平台，将单个液压缸固定就位，根据砖型尺寸调整好相关位置；
（3）将砖放置夹紧装置上由液压缸将砖顶紧在窑体上，直至砌筑到锁砖位置；
（4）准备好锁砖，按锁砖要求砌筑；
（5）每环完毕后，再移动平台至下一环砖位置继续砌筑；
（6）当砌筑完一段控制砌筑段后，再接着砌筑下一控制段直至全段最后锁砖；
这里填写您的企业名字
Name of an enterprise。
