综合布线信息点电气测试记录表
综合布线系统电气-光纤性能测试记录
XX-C4-6519 0 0 1
单位(子单位)工程名称 1
施工单位
检验批编号
分部/子分部/分项 （系统/子系统）
施工依据文件名称及编号
质量验收依据 文件名称及编号
施工部位
最小/实际 抽样数量
检测日期
年月日 至 年月日
与检测(调试)、验收相关 的设计文件(图)/产品技 术文件(图)的名称及编号 测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/ 其他要素：
规范（或设计）对双绞缆线/光纤（光缆）的类型及其性能指标的规定要求（可列表说明）：
检测调试说明：
综合评价结论/备注 施工单位检测调试负责人
监理（建设）单位 项目专业监理工程师 （建设单位项目专业负责人）：
XX-C4-6519
专业工长
施工单位 专业质检员
施工班组长
《综合布线系统工程验收规范》
焊接
5m
20m
50m
D
《综合布线工程验 收规范》9.0.2
D
《综合布线工程验 收规范》4.0.3
C
《综合布线工程验 收规范》5.2.2
防灰 信息插座 模块 新建 线槽 位置
标志
歪斜
防雷 多用户信 息插座 扩建 暗管 面积
型号
扭曲
防水 集合点配线模块 维护 孔洞 高度 规格
飞刺
判断 判断 判断
判断
判断 判断 判断 判断 判断
根据《综合布线工程验收规范》，在线 缆敷设时，屏蔽电缆的屏蔽层端到端应 保持完好的导通性。 根据《综合布线工程验收规范》，在线 缆敷设时，敷设暗管时宜采用钢管或阻 燃聚氯乙烯硬质管。 根据《综合布线工程验收规范》，在水 平、垂直桥架中敷设缆线时，应对缆线 进行绑扎。对绞电缆、光缆及其他信号 电缆应根据缆线的类别、数量、缆径、 缆线芯数分束绑扎。绑扎间距不宜大于 0.3m，间距应均匀，不宜绑扎过紧或使 缆线受到挤压。 根据《综合布线工程验收规范》，在配 线子系统缆线敷设保护施工中，在建筑 物中预埋线槽，宜按单层设置，每一路 由进出同一过路盒的预埋线槽均不应超 过3根，线槽截面高度不宜超过25mm， 总宽度不宜超过300mm。线槽路由中若 包括过线盒和出线盒，截面高度宜在70 ～l00mm范围内。 根据《综合布线工程验收规范》，在配 线子系统缆线敷设保护施工中，预埋暗 管时，暗管的转弯角度应大于90度。， 在路径上每根暗管的转弯角不得多于2 个，并不应有S弯出现，有转弯的管段 长度超过20m时，应设置管线过线盒装 置;有2个弯时，不超过15m应设置过线 根据《综合布线工程验收规范》，在配 线子系统缆线敷设保护施工中，干线子 系统缆线敷设时，缆线不得布放在电梯 或供水、供气、供暖管道竖井中，缆线 不应布放在弱电竖井中。 根据《综合布线工程验收规范》，在缆 线终接施工中，对绞电缆与连接器件连 接应认准线号、线位色标，不得颠倒和 错接。 根据《综合布线工程验收规范》，在缆 线终接施工中，各类跳线缆线和连接器 件间接触应良好，接线无误，标志齐全 。跳线选用类型应符合管理员要求。 根据《综合布线工程验收规范》，对绞 电缆及光纤布线系统的现场测试时，应 具有针对不同布线系统等级的相应精 度，应考虑测试仪的功能、电源、使用 方法等因素。
综合布线各类验收表
综合布线各类验收表综合布线系统工程验收项目及内容阶段验收项目：土建施工情况验收内容：1.检查地面、墙面、门、电源插座及接地装置是否符合环境要求。
2.检查机房面积和预留孔洞的土建工艺。
3.检查施工电源和地板铺设情况。
阶段验收项目：器材检验验收内容：1.施工前检查器材。
2.检查型号、规格和数量。
3.进行电缆电气性能测试和光纤特性测试。
阶段验收项目：安全、防火要求验收内容：1.检查消防器材。
2.检查危险物的堆放和预留孔洞。
3.检查防火措施是否符合要求。
阶段验收项目：设备安装验收内容：1.检查规格、位置、质量。
2.检查配线部件及8位模块式通用插座。
3.检查安装位置是否正确。
阶段验收项目：电缆、光缆布放（楼内）验收内容：1.检查缆线的规格、路由、位置。
2.检查缆线暗埋和管道缆线的走向。
3.检查隧道缆线的安装位置、路由和土建设计是否符合工艺要求。
阶段验收项目：随工检验验收内容：随工检验施工前检查。
阶段验收项目：架空缆线验收内容：1.检查吊线规格、架设位置和装设规格。
2.检查吊线垂直度。
3.检查缆线规格、卡、挂间隔和引入是否符合工艺要求。
阶段验收项目：管道缆线验收内容：1.检查使用管孔孔径和缆线规格。
2.检查缆线走向和防护设施质量。
阶段验收项目：直埋缆线验收内容：1.检查缆线规格、敷设位置和埋设深度。
2.检查缆线的防护设施质量和回填土夯实质量。
阶段验收项目：隧道缆线验收内容：1.检查缆线规格、安装位置和路由。
2.检查土建设计是否符合工艺要求。
阶段验收项目：缆线终接验收内容：1.检查8位模块式通用插座、配线部位、光纤插座和各类跳线是否符合工艺要求。
2.进行电气性能测试和光纤特性测试。
阶段验收项目：系统测试验收内容：1.进行电气性能测试，包括衰减、长度和近端串扰。
2.进行光纤特性测试，包括衰减、长度和设计中特殊规定的测试内容。
阶段验收项目：工程总验收验收内容：1.检查竣工技术文件。
2.进行工程验收评价，包括衰减和长度。
综合布线测试实验报告(3篇)
第1篇一、实验目的本次实验旨在通过实际操作，了解和掌握综合布线系统的测试方法、测试工具的使用，以及测试过程中的注意事项。
通过实验，加深对综合布线系统理论知识的理解，提高实际操作能力，为以后从事网络工程等相关工作打下基础。
二、实验内容1. 实验设备- 综合布线测试仪：FLUKE DSP-4000系列- 双绞线：Cat.6- 光纤：单模或多模- 网络设备：交换机、路由器等- 网络线缆：RJ45网线、光纤跳线等2. 实验步骤- 测试准备1. 确认实验环境，包括设备、线缆等。
2. 根据实验要求，搭建测试网络。
3. 检查设备是否正常工作。
- 双绞线测试1. 使用FLUKE DSP-4000系列测试仪，对双绞线进行测试。
2. 测试项目包括：接线图、电阻、长度、传输延迟、衰减、串扰等。
3. 将测试结果与设计要求进行对比，判断测试是否合格。
- 光纤测试1. 使用FLUKE DSP-4000系列测试仪，对光纤进行测试。
2. 测试项目包括：信号衰减、连接损耗、插入损耗、反射损耗等。
3. 将测试结果与设计要求进行对比，判断测试是否合格。
- 测试结果分析1. 分析测试结果，找出存在的问题。
2. 对比设计要求，分析问题产生的原因。
3. 提出改进措施，确保布线系统正常运行。
三、实验结果与分析1. 双绞线测试结果- 本次实验测试了10条Cat.6双绞线，测试结果如下：- 接线图：10条线缆接线正确，无短路、开路等问题。
- 电阻：10条线缆电阻均在标准范围内。
- 长度：10条线缆长度均在设计要求范围内。
- 传输延迟：10条线缆传输延迟均在标准范围内。
- 衰减：10条线缆衰减均在标准范围内。
- 串扰：10条线缆串扰均在标准范围内。
- 结论：双绞线测试结果合格，满足设计要求。
2. 光纤测试结果- 本次实验测试了5条光纤，测试结果如下：- 信号衰减：5条光纤信号衰减均在设计要求范围内。
- 连接损耗：5条光纤连接损耗均在设计要求范围内。
综合布线测试及相关技术
垂直干线子系统的验收除了类似于水平干线子系统的验收内容外，还要检查楼层与楼层之间的洞口是否封闭，以防火灾出现时，成为一个隐患点；线缆是否按间隔要求固定；拐弯线缆是否留有弧度等。 管理间、设备间子系统验收，主要检查设备安装是否规范整洁。
（3）垂直干线子系统验收
文档验收主要是检查乙方是否按协议或合同规定的要求，交付所需要的文档。系统测试验收就是由甲方组织的专家组，对信息点进行有选择的测试，检验测试结果。
5.光纤布线系统测试
4.故障诊断
网络故障，除了电缆、网卡等等网络设备可能出现故障以外，还有其它的网络布线和一些调整变更等，都可能出现故障。所以网络管理人员应对网络有清楚的了解，一旦出现故障能立即定位排除。
端-端的损耗测试。端-端的损耗测试采取插入式测试方法，使用一台功率测量仪和一个光源，先在被测光纤的某个位置作为参考点，测试出参考功率值，然后再进行端-端测试并记录下信号增益值，两者之差即为实际端到端的损耗值。
2.文档与系统测试验收
对于测试的内容主要有： （1）电缆的性能测试，包括5类线的接线图、长度、衰减、近端串扰要符合规范；超5类线的接线图、长度、衰减、近端串扰、时延、时延差要符合规范；6类线的接线图、长度、衰减、近端串扰、时延、时延差、综合近端串扰、回波损耗、等效远端串扰、综合远端串扰要符合规范等。 （2）光纤的性能测试，主要包括类型（单模/多模、根数等）是否正确；衰减、反射等是否符合要求。 （3）系统接地性能。 3.鉴定 当验收通过后，就是鉴定程序，乙方要为鉴定会准备的材料有：
服务器文档，包括服务器硬件和软件文档； 网络设备文档，网络设备指工作站、服务器、中继器、集线、购买时间、使用用户、维护期、技术支持电话等。
（3）网络系统文档
对网络工程验收是施工方向用户方移交的正式手续，也是用户对网络工程施工工作的认可，用户要确认，工程是否达到了原来的设计目标？质量是否符合要求？有没有不符合原设计的有关施工规范的地方？鉴定是对工程施工的水平程度做评价。鉴定评价来自专家、教授组成的鉴定小组，是由专家组和甲方、乙方共同进行的。用户只能向鉴定小组客观地反映使用情况，鉴定小组组织人员对新系统进行全面的考察。鉴定组写出鉴定书提交上级主管部门备案。
综合布线系统工程验收规范

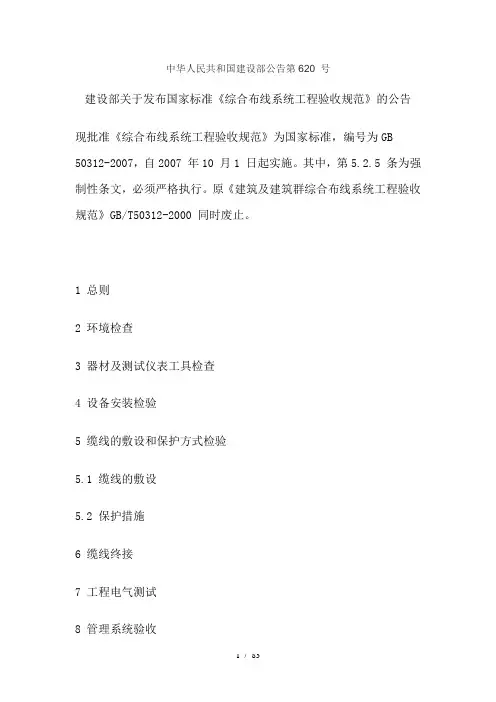

中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312-2007，自2007 年10 月1 日起实施。
其中，第5.2.5 条为强制性条文，必须严格执行。
原《建筑及建筑群综合布线系统工程验收规范》GB/T50312-2000 同时废止。
1 总则2 环境检查3 器材及测试仪表工具检查4 设备安装检验5 缆线的敷设和保护方式检验5.1 缆线的敷设5.2 保护措施6 缆线终接7 工程电气测试8 管理系统验收9 工程验收附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录C 光纤链路测试方法附录D 综合布线工程管理系统验收内容附录E 测试项目和技术指标含义附：条文说明1 总则1.0.1 为统一建筑及建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范。
1.0.2 本规范适用于新建、扩建和改建建筑及建筑群综合布线系统工程的验收。
1.0.3 综合布线系统工程实施中采用的工程技术文件、承包合同文件对工程质量验收的要求不得低于本规范规定。
1.0.4 在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和验收。
1.0.5 综合布线系统工程应符合设计要求，工程验收前应进行自检测试、竣工验收测试工作。
1.0.6 综合布线系统工程的验收，除应符合本规范外，还应符合国家现行有关技术标准、规范的规定。
2 环境检查2.0.1 工作区、电信间、设备间的检查应包括下列内容：1 工作区、电信间、设备间土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应符合设计要求。
2 房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3 铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。
2.综合布线工程验收规范 GB50312-2007资料
GB50312-2007综合布线工程验收规范(正文)中华人民共和国国家标准GB50312-2007综合布线工程验收规范（含条文说明）GB50312-2007主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2007年10月1日中华人民共和国建设部公告第620号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312--2007，自2007年10月1日起实施。
其中，第5.2.5条为强制性条文，必须严格执行。
原《建筑与建筑群综合布线系统工程验收规范》GB／T 50312--2000同时废止。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二00七年四月六日前言本规范是根据建设部建标[2004]67号文件《关于印发“二00四年工程建设国家标准制定、修订计划”的通知》的要求，对原《建筑与建筑群综合布线系统工程验收规范》CB／T 50312—2000工程建设国家标准进行了修订，由信息产业部作为主编部门，中国移动通信集团设计院有限公司会同其他参编单位组成规范编写组共同编写完成的。
本规范在修订过程中，编制组进行了广泛的市场调查并展开了多项专题研究，认真总结了规范执行过程中的经验和教训，加以补充完善和修改，广泛吸取国内有关单位和专家的意见。
同时，参考了国内外相关标准规定的内容。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，信息产业部负责日常管理，中国移动通信集团设计院有限公司负责具体技术内容的解释。
在应用过程中如有需要修改与补充的建议，请将有关资料寄送中国移动通信集团设计院有限公司(地址：北京市海淀区丹棱街16号，邮编：100080)，以供修订时参考。
本规范主编单位、参编单位和主要起草人：主编单位：中国移动通信集团设计院有限公司参编单位：中国建筑标准设计研究院中国建筑设计研究院中国建筑东北设计研究院现代集团华东建筑设计研究院有限公司五洲工程设计研究院主要起草人：张宜张晓微陈琪成彦朱立彤刘侃孙兰李雪佩张文才温伯银赵济安瞿二澜陈汉民目次1总则 (3)2环境检查 (3)3器材及测试仪表工具检查 (4)4设备安装检验 (6)5缆线的敷设和保护方式检验 (7)6缆线终接 (13)7工程电气测试 (14)8管理系统验收 (16)9工程验收 (17)GB50312-2007综合布线工程验收规范（附录） (18)附录A综合布线系统工程检验项目及内容 (18)附录B综合布线系统工程电气测试方法及测试内容 (20)附录C光纤链路测试方法 (32)附录D综合布线工程管理系统验收内容 (33)附录E测试项目和技术指标含义 (35)GB50312-2007综合布线工程验收规范(条文说明) (36)1总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范。
综合布线系统电气特性测试方法
综合布线系统电气特性测试方法综合布线系统电气特性测试是指对综合布线系统中的各个组件和线缆进行电气性能测试，以保证系统能够正常工作并满足相应的标准和要求。
下面将介绍一种常用的综合布线系统电气特性测试方法，包括测试的对象、仪器设备以及测试步骤等。
测试对象：1.线缆：包括铜缆和光缆，测试其传输性能和电缆长度。
2.连接器：测试其插拔可靠性和传输性能。
3.网络设备：测试其接口性能和传输速率。
测试仪器设备：1.测试仪器：包括信号发生器、频谱仪、电缆测试仪、光功率计等。
2.测试仪表：包括万用表、示波器、电源装置等。
测试步骤：1.测试环境准备：将测试仪器与被测试设备连接，并确保测试仪器的通信能力正常。
2.测试线缆的传输性能：利用信号发生器产生一定频率的电信号，通过被测线缆传输到接收端，使用频谱仪测试接收到的信号频率和幅度是否与发送端一致，以确定线缆的传输性能。
3.测试线缆的电缆长度：通过电缆测试仪测量线缆的电阻和电信号传输延迟时间，并结合已知的电缆特性和信号传播速度计算出线缆的长度。
4.测试连接器的插拔可靠性：使用示波器测试插入和抽出连接器时的信号波动情况，检查是否出现干扰和断开的情况。
5.测试连接器的传输性能：使用光功率计测试连接器上接收到的光功率，以确定连接器的传输性能。
6.测试网络设备的接口性能：使用万用表测量网络设备接口的电阻、电压和电流等参数，以确定接口的正确性和稳定性。
7.测试网络设备的传输速率：使用电源装置为网络设备供电，利用示波器观察设备发送和接收的信号波形，以判断传输速率是否符合要求。
综合布线系统电气特性测试的目的是为了评估布线系统的性能和质量，及时发现和排除潜在问题。
通过上述测试方法，可以对综合布线系统的线缆、连接器和设备等电气特性进行全面而准确的评估，保证系统能够稳定、可靠地运行。
《综合布线系统》质量验收标准
综合布线系统1 一般规定1.1 本章适用于智能建筑工程中综合布线子系统的工程安装、检测验收和竣工验收。
1.2 综合布线系统检测验收应采用专用测试仪器对系统的各条链路进行检测，评定系统的信号传输技术指标及工程质量。
1.3 综合布线工程施工前应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容和要求应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T50312中的有关规定。
1.4 采用专用计算机进行管理和维护工作的综合布线工程应按专项进行验收。
1.5 建筑群主干光纤在网络中支持的应用距离大于国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311中第3.0.5条所规定的传输距离时，应按光纤传输系统的要求进行检测和验收。
1.6设备材料的进场检测验收执行GB/T50312中的规定。
2 缆线敷设和终接的检测Ⅰ主控项目2.1 缆线的弯曲半径应符合下列规定：1. 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；2. 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍；3. 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4. 光缆的弯曲半径应至少为光缆外径的15倍。
2.2 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求，按GB/T50312中的规定检测。
2.3 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB/T50312中的规定。
2.4 对绞电缆芯线终接应符合下列要求：1. 终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于5类线不应大于13mm；2. 对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；3. 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；4. 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一（T568A或T568B）进行端接，但必须与信息插座模块的线序排列使用同一种标准；3.屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触，接触长度不宜小于10mm。
综合布线系统电气光纤性能测试记录(一)
检测调试 负责人签 名：
专业工长 （施工员）签名：
专业质检 员签名：
项目专业监理工程师 (建设单位项目专业负责人)签名：
综合布线系统电气/光纤性能测试记录（一）
单位(子单位)工程名称
01
分部/子分部/分项 (或系统/子系统)
智能建筑/综合布线系统
检验批 编号
所在的施工部位
综合布线系统电气/光纤性能测试记录（一）
施工依据文件名称及编号
质量验收依据文件名称及编号 智能建筑工程 GB50339-文件（图）/产品技术文件
（图）的名称及编号
测试日期：
年月日 至
年月日
最小/实际抽 样数量
测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/其 他要素：
规范（或设计）对双绞缆线/光纤（光缆）的类型及其性能指标的规定要求（可列表说明）：
检测调试说明：
综合评价结论/备 注：
施工单位
综合布线工程验收标准
综合布线工程验收标准总述1总则2环境检查3器材及测试仪表工具检查4设备安装检验5缆线的敷设和保护方式检验5·1缆线的敷设5·2保护措施6缆线终接7工程电气测试8管理系统验收9工程验收附录附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录C 光纤链路测试方法附录D 综合布线工程管理系统验收内容附录E 测试项目和技术指标含义编辑本段1总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范.1.0。
2本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。
1.0.3综合布线系统工程实施中采用的工程技术文件、承包合同文件对工程质量验收的要求不得低予本规范规定。
1·0。
4在施工过程中,施工单位必须执行本规范有关施工质量检查的规定.建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和验收.1.0.5综合布线系统工程应符合设计要求，工程验收前应进行自检测试、竣工验收测试工作.1。
0。
6综合布线系统工程的验收,除应符合本规范外，还应符合国家现行有关技术标准、规范的规定。
编辑本段2环境检查2。
0。
1工作区、电信间、设备间的检查应包括下列内容：1工作区、电信间、设备间土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应符合设计要求。
2房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。
4电信间、设备间应提供220V带保护接地的单相电源插座。
5电信间、设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求。
6电信间、设备间的位置、面积、高度、通风、防火及环境温、湿度等应符合设计要求.2。
0。
2建筑物进线间及入口设施的检查应包括下列内容：1引入管道与其他设施如电气、水、煤气、下水道等的位置间距应符合设计要求。
SG-A145智能建筑综合布线系统性能检测分项工程质量验收记录表
SG—A145
智能建筑综合布线系统性能检测分项工程质量验收记录表
SG—A145填写说明
一、此表由施工单位填写，按GB/T5嚄12相关规定执行，监理组织验收。
二、序号1为电缆传输系统链路验证检测。
其他特殊规定的测试如直接环路电阻测试，特性阻抗测试，传输通道认证测试由设计和建设方确定后由检测机构实施。
使用仪器一般为单端电缆测试仪F620，四项基本测试均应符合设计和相关规范要求。
带用仪器有F1ukeDSP4000系统测试仪和F1uke620局域网测试仪。
三、序号2为光缆测试，在测试无断裂连续性良好后，应按GB/T50312要求测试衰耐α和长度L应符合规范和设计要求。
另外还有光纤链路光插入损耗，光回程损耗，收发功率，反射无损耗，最大传输延迟和带宽测试按设计要求进行。
测试仪有：美国朗讯938光纤测试仪。
四、序号3、4为一般项目，管理软件应符合3.2.6条规定，其他应显示正确，各设备工作状态正确，中文界面友好。
五、原始测试打印记录由建设方保存。
六、检测参照CECS182第9.3、9.4条。
综合布线系统工程的测试及验收
综合布线系统工程的测试及验收综合布线系统工程施工的质量及相关连接硬件安装的质量，对今后的网络安全运行起着决定性的作用，对综合布线的性能测试是非常重要的。
线缆测试设备对于综合布线施工人员来说是必不可少的工具，进行线缆测试也是检查施工效果的重要技术手段。
5.1 综合布线系统工程测试的必要性综合布线系统工程质量的好坏直接影响到信息通信网络的正常运行。
为了保证综合布线工程的质量，防止投入使用后出现网络故障，有必要对其进行严格的工程测试。
对于布线工程的施工方来说，测试的目的有两个：一个是提高施工的速度；另一个是向投资方证明工程的质量可靠。
布线系统工程的测试分为电缆传输通道测试和光缆传输通道测试。
如果对布线系统不做测试，不进行合格性验收，工程是不能移交给用户使用的。
布线系统工程的测试向用户提供质量保证，为工程的顺利验收做好准备。

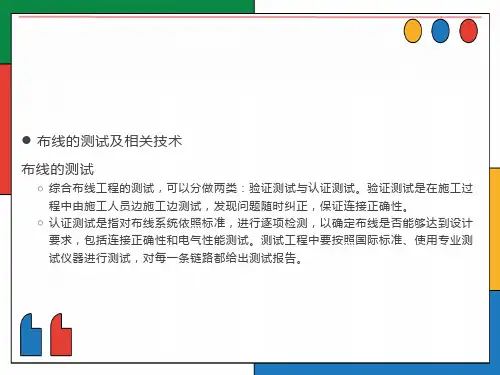

5.2 测试标准与测试模型5.2.1 测试类型综合布线的测试，从工程的角度来说可将其分为两类：验证测试和认证测试。
验证测试是在施工的过程中由施工人员边施工边测试，以保证每个连接的正确性，所以验证测试又叫随工测试，主要检测线缆的质量和安装工艺，及时发现并纠正问题，避免返工。
验证测试不需要使用复杂的测试仪，只需要使用能测试接线通、断和线缆长度的测试仪。
认证测试是指对布线系统依照标准例行逐项检测，以确定布线是否能达到设计要求，包括连接性能测试和电气性能测试。
认证测试又叫验收测试，是所有测试工作中最重要的环节，是在工程验收时对综合布线系统的安装、电气特性、传输性能、设计、选材和施工质量的全面检验。
认证测试通常分为自我认证测试和第三方认证测试。
5.2.2 测试标准测试标准的两大组织是TIA/EIA和ISO/IEC。
主要可供参考的国际测试标准为EIA/TIA制定的TSB-67《现场测试非屏蔽双绞线电缆布线系统传输性能技术规范》、EIA/TIA-568A《商用建筑电信布线标准》和ISO/IEC颁布的ISO/IEC 11801《信息技术-用户房屋综合布线》。
综合布线测试及标准
布线标准与系统测试网络布线系统是网络的基础。
它的健康与否对于网络用户是至关重要的。
衡量布线系统健康与否有几项重要的指标枣近端串扰（NEXT）、衰减、长度、接线图、特性阻抗与噪声。
现在，5类双绞线已变得越来越流行，并已成为了高速局域网的首选布线系统。
5类UTP的安装国际上早已有标准可循，即EIA/TIA 568A TSB－67。
我们将在下面进一步讨论这一新的电缆连接标准。
我们也将讨论一下在测试5类双绞线的连接特性时用户应该了解的一些问题。
网络标准与电源标准:通常有两类标准被用于安装电缆的测试中，即网络标准和电缆标准。
如果用户对所选的布线系统将被用在哪种特定的网络环境中很清楚，相应的IEEE网络标准就可以用来验证该布线系统是否支持这种特定的网络环境下的应用。
网络标准定义了在网络中使用的电缆介质的端对端连接规范。
当用户需要了解网络故障是否是由电缆造成时，网络标准就显得特别有用了。
现在最常见的网络多是在10Mbps速度下运行的。
市场上现有的低价位电缆测试仪，如Fluke（福禄克）的650或652就是用来测试这些电缆是否符合网络标准的。
这些电缆测试仪所提供的自动测试功能使其可以自动地测试多种电缆指标，并将它们与所选标准中的指标进行比较。
测试的结果将在标准的范围内由测试仪给出。
有时布线工程施工商或用户在一开始可能无法确定布线系统将被用来支持什么样的网络信号类型，比如对于承包商来说，在智能大厦开始施工时，他们对于以后将用这些电缆来传输什么样的信号是一无所知的。
进一步说，用户在将来可能会对网络进行升级或改变网络的类型。
为了减少升级的代价，用户希望能充分利用他们的布线系统，因此考察布线系统能否在一段时间内支持未来的网络应用就变得非常重要了。
现在的大多数网络，如以太网和令牌环网都使用UTP电缆。
5类UTP也可以被用来支持一些新的网络平台，比如155M ATM、100Base－TX和100Base－VG等。
考虑到其相对低廉的价格，5类UTP正在成为应用最为广泛的电缆系统。
