化工制图标准
化工制图的基本规定
2、常用自控仪表的图形符号
3、常用自控代号
二、控制点设置
1、离心泵
2、往复泵
3、换热器
控制载热体流量
4、塔控制
5、反应器控制
化工设计大赛线宽的规定
图线名称 粗实线 细实线 波浪线 双折线 虚线 细点画线 粗点画线 双点画线
图线型式
图线应用
图线宽度
主要用途
A
b
可见轮廓线
B
约b/2
尺寸线、尺寸界线、剖面线， 引出线，重合断面的轮廓线
C
约b/2
机件断裂处的外界线、视 图与局部剖视的分界线
D
约b/2
断裂处的边界线
F
约b/2
不可见轮廓线
5、手孔与人孔 设备直径超过900mm，有手孔也设人孔。
人孔位置
板式塔：典型人孔间距是20-30块塔盘。 另外，在进料板上方（此处塔盘的间距通常 是增大的）、最上层塔盘的上方和最底层塔 盘的下方。
填料塔：设置在所有填料段的上方和下方。 另外，在进料、变径段和传质部件变化的位 置上，或者是非常接近这些位置设置人孔。
159
219
273
325
337
426
2、封头
常见的封头形式有椭圆形、碟形、锥形、球冠形及 平板形。
椭圆形封头的结构
3、法兰
4、支座
支座用来支承和固定设备，有多种型式。支座 分为立式设备支座、卧式容器支座和球形容器支 座三大类。
裙式支座
裙式支座简称裙座，是塔设备的主要支承形式。
裙式支座有两种型式：圆筒形和圆锥形。圆筒形 裙座的内径与塔体封头内径相等，制造方便，应用 较为广泛；圆锥形承载能力强、稳定性好，对于塔 高与塔径之比较大的塔特别适用。
(待分)化工技术流程图制图标准
制图标准基本要求主要是图纸、比例、字体和图线的选用。
1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。
《技术制图图样幅画格式》中已对图样幅画与格式做了详细的要求。
在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（）方向符号：用来确定图样的视图方向。
（）剪切符号：用于对图样的裁剪定位。
（）米制参考分度：用于对图样比例尺寸提供参考。
（）对中符号：用于对图样的方位起到对中作用。
对于复杂的装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。
同时要求在绘图中对图纸有加长加宽要求时，应按基本幅面的短边（）成整数倍增加。
2、比例：图样中所采用的比例应该符合国家标准《技术制图比例》的有关要求，具体见表.必要时候也可以选择表中的比例。
3、字体：制图的字体应该按《技术制图字体》的有关要求，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。
代号、符号要符合有关标准要求。
（）字一般要以斜体输出。
（）小数点输出时，应占一个字位，并位于中间靠下处。
（）字母一般也要斜体输出。
（）汉子输出时一般采用正体，并采用国家正是公布的简化汉字技术指导文件。
（）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。
（）字体高度由图样幅面大小确定。
（）要求字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。
4、图线：图线指图线的基本线型和基本线型的变形。
《技术制图图线》对图线有详细的说明。
5、标题栏：标题栏位于图框右下角，其格式在《技术制图标题栏》中有详细的要求。
化工制图标准在化工厂的建设过程中，无论是设计、施工，还是设备的制造、安装，或是生产过程中的试车、检修、技术改造，均离不开化工图样。
《化工CAD制图》国家标准基本要求
一、制图国家标准基本规定图样作为技术交流的共同语言，必须有统一的规范，否则会带来生产过程和技术交流中的混乱和障碍。
国家质量监督检验检疫总局、国家化管理委员会发布了《技术制图》、《机械制图》、《建筑制图》等一系列制图国家标准。
它们是工程图样绘制与使用的准绳，必须认真学习和遵守。
在标准代号GB/T 14689-2008中，“GB/T”为推荐性国家标准的代号，“14689”为标准的批准顺序号，“2008”表示标准发布的年号。
（一）图纸幅面和格式（1）图纸幅面尺寸和图框格式为使图纸幅面统一，便于装订和保存，制图样时，应优先采用基本幅面，如表1所示，从表中可以看到，A0号图纸幅面最大，如沿长边将其对裁，则可获得A1号图纸两张，以此类推，沿某号幅面的图纸的长边对裁就能获得小一号幅面的图纸。
在必要时，当基本幅面不能满足使用条件时，允许选用加长幅面，但加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出，如图1所示。
表1 图纸基本幅面尺寸图1 加长幅面（2）图框格式图样中的图框由内、外两框组成，如图2所示。
外框用细实线绘制，大小为幅面尺寸，内框则用粗实线绘制，图样要在内框范围内绘制。
图框格式分为留有装订边和不留装订边两种，两种格式图框周边尺寸a、c、e（具体数值见表1），同一产品的图样只能采用一种格式。
图样绘制完毕后应沿外框线裁边。
2-1 不留装订边的图框格式2-2 留装订边的图框格式图2 图框格式（3）标题栏每张技术图样中均应画出标题栏，标题栏的格式和尺寸按GB10609.1-2008的规定。
标题栏一般应位于图纸的右下角，当标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸，当标题栏的长边与图纸的长边垂直时，则构成Y型图纸。
看图的方向与看标题栏的方向一致，即标题栏中的文字方向为看图方向。
作业及练习中采用简化后标题栏，如图3所示。
图3 简化标题栏格式（二）比例比例是指图中图形与其实物相应要素的线性尺寸之比，分为原值比例、放大比例和缩小比例。
化工工艺流程图制图标准
化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。
1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。
GB/T 14689—93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。
在用计算机绘图时，根据实际需要,图样幅画还可以设置以下内容:（1）方向符号：用来确定CAD图样的视图方向。
（2)剪切符号：用于对CAD图样的裁剪定位。
（3）米制参考分度:用于对图样比例尺寸提供参考。
（4）对中符号:用于对CAD图样的方位起到对中作用。
对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。
同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边(B）成整数倍增加。
2、比例:CAD图样中所采用的比例应该符合国家标准GB/T 14609—93《技术制图比例》的有关规定，具体见表2-2。
必要时候也可以选择表2—3中的比例。
3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀,并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
(1）字一般要以斜体输出。
（2)小数点输出时，应占一个字位，并位于中间靠下处。
（3）字母一般也要斜体输出.（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。
(5)标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。
（6）字体高度由图样幅面大小确定.(7）规定字体的最小字距、行距,以及间隔线、基准线与书写字体间的最小距离.4、图线：图线指图线的基本线型和基本线型的变形。
GB/T 17450-98《技术制图图线》对图线有详细的说明。
化工制图标准解读
常见阀门图例
• 截止阀 • 闸 阀
• 安全阀 • 气动阀
• 电磁阀 • 电机操 作 • 汽缸操 作
Ｓ
• 节流阀 • 球 阀
• 止回阀 • 角 阀
Ｍ
• 三通阀
常用仪表控制符号
• 就地安装
常用控制参数 压力 流量 P F 温度 液位 T L
嵌在管道中
• 集中安装 就地仪表盘
控制参数 (前一位) 仪表位号 功能参数 XXX XX
化工工艺图－设备布置图
• 设备平面、立面布置图：（比例 1:50，1:100） －厂房基本结构：墙，柱，门窗，楼梯，平台（细实线）
－设备外形：包括主要接管口方位（粗实线）
－标注：建筑物定位轴线编号、尺寸；建筑物与设备、设 备与设备之间定位尺寸；建筑物、设备、设备基 础标高（相对车间地面）；设备位号（应与流程 图、设备一览表一致）
管路标注
物料代号 管段序号 管径 /公称直径 壁厚 介质流向 50-AM-0103 → 车间（工段）号
AM-0103-57×3.5 →
物料代号以大写英文词头表示 空气 水 饮用水 软水 AR W DW SW 生活污水 蒸气 高压蒸汽 WW S HS
厂房基本结构
－标题栏：图名、图号、签字等
化工工艺图－车间布置
• 内部功能区域划分： －生产设施：操作间，控制室，原辅材料、包装材料、 成品等库房 －生产辅助设施：通风、除尘、动力、配电、机修、化 验室、空调室
－生活及管理设施：办公室、更衣室、卫生间
• 内部洁净等级划分：一般生产区，控制区，洁净区 参照1999年颁布《药品生产质量管理规范》GMP
－接管表（连接形式及标准） －性能表（工作介质，温度，压力，有效容积） －制造要求：搅拌形式，转速，换热，保温等要求

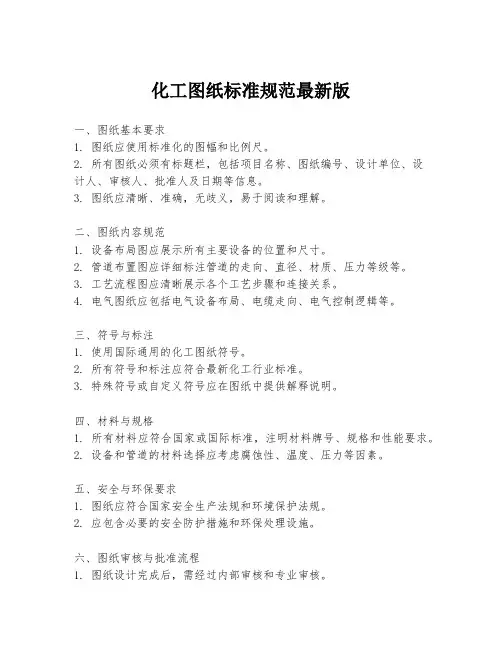

化工图纸标准规范最新版
化工图纸标准规范最新版一、图纸基本要求1. 图纸应使用标准化的图幅和比例尺。
2. 所有图纸必须有标题栏，包括项目名称、图纸编号、设计单位、设计人、审核人、批准人及日期等信息。
3. 图纸应清晰、准确，无歧义，易于阅读和理解。
二、图纸内容规范1. 设备布局图应展示所有主要设备的位置和尺寸。
2. 管道布置图应详细标注管道的走向、直径、材质、压力等级等。
3. 工艺流程图应清晰展示各个工艺步骤和连接关系。
4. 电气图纸应包括电气设备布局、电缆走向、电气控制逻辑等。
三、符号与标注1. 使用国际通用的化工图纸符号。
2. 所有符号和标注应符合最新化工行业标准。
3. 特殊符号或自定义符号应在图纸中提供解释说明。
四、材料与规格1. 所有材料应符合国家或国际标准，注明材料牌号、规格和性能要求。
2. 设备和管道的材料选择应考虑腐蚀性、温度、压力等因素。
五、安全与环保要求1. 图纸应符合国家安全生产法规和环境保护法规。
2. 应包含必要的安全防护措施和环保处理设施。
六、图纸审核与批准流程1. 图纸设计完成后，需经过内部审核和专业审核。
2. 审核通过后，由项目负责人或指定人员批准。
七、图纸版本控制1. 所有图纸应有版本号，以区分不同阶段的设计。
2. 任何修改都应记录在案，并更新版本号。
八、图纸交付与存档1. 完成的图纸应按照规定格式交付给施工方或业主。
2. 所有图纸应进行电子和纸质存档，以备查询。
九、附录与参考资料1. 图纸应附有必要的附录，如设备清单、材料规格表等。
2. 提供相关设计规范、标准和参考书籍的索引。
结语化工图纸是确保化工项目顺利实施的关键，遵循最新的化工图纸标准规范，可以提高设计质量，降低施工风险，确保化工生产的安全和效率。
设计人员和施工团队都应严格遵守这些规范，以实现化工项目的高标准完成。
注：本文档为概要，具体实施时应参照最新的国家或国际化工图纸标准。
化工制图规范
化工制图规范篇一：化工制图基本内容第二部分化工制图基本内容化工制图的基本内容化工制图的基本内容主要包括化工工艺图、设备布置图、管道布置图和化工设备图。
1.化工工艺图化工工艺图是用于表达生产过程中物料的流动次序和生产操作顺序的图样。
由于不同的使用要求，属于工艺流程图性质的图样有许多种。
一般我们在各种论文或教科书见到的工艺流程图各具特色，没有强制统一的标准，只要表达了主要的生产单元及物流走向既可。
化工工艺图一般包括以下几种：总工艺流程图或称全厂物料平衡图，用于表达全厂各生产单位(车间或工段)之间主要物流的流动路线及物料衡算结果。
物料流程图是在总工艺流程图的基础上，分别表达各车间内部工艺物料流程的图样。
带控制点工艺流程图(ＰＩＤ)，也称生产控制流程图或施工工艺流程图，它是以物料流程图为依据，内容较为详细的一种工艺流程图。
当确定了工艺流程图后，流程中所涉及的全部主要设备及辅助设施，必须根据工艺的要求和生产的具体情况，在厂房建筑内外合理布置，安装固定，以保证生产顺利进行。
2.化工设备图在化学工业生产过程中所使用的生产设备称化工设备，化工设备图用以表达化工设备的结构、技术要求等。
在化学工业生产过程中所使用的生产设备称化工设备，用以表达化工设备的结构、技术要求等的图样称化工设备图。
化工设备图是设计、制造、安装、维修及使用的依据。
因此．作为化学工业技术人员必须具有化工设备图的绘制能力以及阅读能力。
3.设备布置图4.管道布置图管道布置设计是在施工图设计阶段中进行的。
它通常以带控制点工艺流程图、设备布置图、有关的设备图以及土建、自控、电气专业等有关图样和资料作为依据，对管道作出适合工艺操作要求的合理布置设计。
CAD制图规范3.图线类型及大小：4.视图的选择：常将回转体主轴所在的平面作为主视图的投影平面，选定主视图后，一般再选择一个基本视图。
对于立式设备，一般选择俯视图作为另一个基本视图，对于卧式设备，一般选择左视图作为另一个基本视图。
化工工艺流程图制图标准
化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。
1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。
GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。
在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。
（2）剪切符号：用于对CAD图样的裁剪定位。
（3）米制参考分度：用于对图样比例尺寸提供参考。
（4）对中符号：用于对CAD 图样的方位起到对中作用。
对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。
同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。
2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。
3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
（1）字一般要以斜体输出。
（2）小数点输出时，应占一个字位，并位于中间靠下处。
（3）字母一般也要斜体输出。
（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。
（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。
（6）字体高度由图样幅面大小确定。
（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。
4、图线：图线指图线的基本线型和基本线型的变形。
GB/T 17450-98《技术制图图线》对图线有详细的说明。
化工制图基本规范
化工制图基本规范一、前言制图是化工工程设计中必不可少的一环，它是工程设计方案的具体表现。
通过制图，可以清晰地展示设计方案、设计要求和设计成果，同时也有助于各个相关人员之间的沟通和交流，降低设计和施工中可能出现的错误和疏漏。
因此，制图必须遵守一定的规范和要求。
二、规范要求1. 布局规范制图的布局需要考虑到图面的美观、整洁、清晰和易读性。
布局应该根据绘图比例、图幅大小和图形种类与比例的关系，采用合理的格式进行安排，为观察者提供清晰明了的信息展示。
（1）制图比例：制图比例应该根据图面的大小、内容和用途的不同而不同。
比例过小会造成信息无法得到准确传达的困难，比例过大则会使图面混乱、信息重叠，在实际工作中应根据需要选择合适的比例。
（2）图幅大小：图幅大小应该视情况而定，一般来说，A0、A1、A2、A3均可使用，但通常情况下A1和A2为主要图幅大小，A3用于辅助图幅。
（3）图形种类与比例：制图中出现的图形应是与实际相符合的，即保证比例、比例尺和真实性。
尺寸大小应准确，标注应依据工程细节和绘图比例的要求，使用合适的颜色进行表示，能够清晰明了的展示图形。
2. 符号规范制图中使用的符号应是通用、规范的符号，能够明确地表示其所代表的物质或工序。
符号应于工程设计中的现行规定相符合。
符号应使用标准或校正符号，不应使用个人专门使用的符号。
（1）标准符号：应当使用行业标准或国家标准设定的符号。
（2）自定义符号：在使用符号时，如遇特殊工艺和设备，需特别标注说明。
自定义符号应设定一个符号说明表格，厂家、设计单位和建设单位应制定自己的符号规范。
（3）符号的排列方式：符号在制图中的位置应准确、整齐、美观，将各自代表的工艺、设备和管路区分清楚。
3. 尺寸规范制图中的尺寸应该能够表达设计要求和技术参数的具体数值，避免信息漏解或错解。
（1）尺寸的单位：制图中的尺寸单位应根据项目要求、现场常用单位、编制规程等系列因素来确定。
（2）尺寸的标注方式：尺寸应标注在图形的外围或特定的标注位置。
化工工艺流程图制图标准
化工工艺流程图制图标准Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。
1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。
GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。
在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD 图样的视图方向。
（2）剪切符号：用于对CAD图样的裁剪定位。
（3）米制参考分度：用于对图样比例尺寸提供参考。
（4）对中符号：用于对CAD 图样的方位起到对中作用。
对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。
同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。
2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。
3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
（1）字一般要以斜体输出。
（2）小数点输出时，应占一个字位，并位于中间靠下处。
（3）字母一般也要斜体输出。
（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。
（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。
（6）字体高度由图样幅面大小确定。
（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。
化工制图标准
化工制图标准化工制图是化工工程设计中的重要环节，它是将设计方案通过图纸形式展现出来，为工程施工和设备制造提供了重要的依据。
因此，化工制图标准的制定和遵循对于保障工程质量和安全具有重要意义。
首先，化工制图标准应当符合国家相关规定和标准，如《化工工程设计图集》、《化工工程设计图集》等，确保图纸的统一规范和统一标准。
其次，化工制图标准应当符合工程设计的实际要求，包括清晰的图纸布局、合理的图框设置、准确的图纸比例、规范的文字标注等，以便工程人员能够清晰、准确地理解和使用图纸信息。
在化工制图标准的制定和遵循过程中，需要注意以下几点，首先，要注重图纸的规范性和准确性，确保图纸的可读性和可理解性，避免因图纸不规范而导致的误解和错误。
其次，要注重图纸的完整性和一致性，确保图纸的各个部分之间的协调和统一，避免因图纸不完整而导致的遗漏和混乱。
最后，要注重图纸的更新性和追溯性，确保图纸能够及时更新和追溯，避免因图纸过时而导致的混淆和错误。
在实际的化工设计工作中，化工制图标准的制定和遵循是非常重要的。
只有严格遵循化工制图标准，才能够确保工程设计的质量和安全，避免因图纸不规范而导致的错误和事故。
因此，化工工程设计人员应当加强对化工制图标准的学习和理解，严格按照标准要求进行图纸设计和制作，确保图纸的规范性、准确性、完整性和更新性，为工程施工和设备制造提供可靠的依据。
综上所述，化工制图标准的制定和遵循对于保障工程质量和安全具有重要意义。
只有严格遵循化工制图标准，才能够确保工程设计的质量和安全，避免因图纸不规范而导致的错误和事故。
因此，化工工程设计人员应当加强对化工制图标准的学习和理解，严格按照标准要求进行图纸设计和制作，确保图纸的规范性、准确性、完整性和更新性，为工程施工和设备制造提供可靠的依据。
化工工艺CAD制图标准
CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。
1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。
GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。
在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。
（2）剪切符号：用于对CAD图样的裁剪定位。
（3）米制参考分度：用于对图样比例尺寸提供参考。
（4）对中符号：用于对CAD 图样的方位起到对中作用。
对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。
同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。
2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。
3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
（1）字一般要以斜体输出。
（2）小数点输出时，应占一个字位，并位于中间靠下处。
（3）字母一般也要斜体输出。
（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。
（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。
（6）字体高度由图样幅面大小确定。
（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。
4、图线：图线指图线的基本线型和基本线型的变形。
GB/T 17450-98《技术制图图线》对图线有详细的说明。
5、标题栏：标题栏位于图框右下角，其格式在GB/T 10609.1-93《技术制图标题栏》中有详细的规定。
化工工艺流程图制图标准与基本图例1
CWS CWR SM SL BRS BRR IGH IGL IA PA A FO PWS PWR IW TW FW VP VT P WW LO HOS HOR
COOLING WATER SUPPLY COOLING WATER RETURN STEAM (7barG SATURATED) STEAM (FOR TRACE) BRINE SUPPLY BRINE RETURN NITROGEN (3 barG) NITROGEN (1.0 barG) INSTRUMENT AIR PLANT AIR BLOWER AIR FUEL OIL PURE WATER SUPPLY PURE WATER RETURN INDUSTRIAL WATER CHILLED WATER FIRE WATER VACUUM LINE VENT PROCESS WASTE WATER LUBRICATING OIL HIGH PRESS. HYDRAULIC OIL (SUPPLY) LOW PRESS. HYDRAULIC OIL (RETURN)
5、 标题栏：化工制图中设备图样的标题栏与机械制图的大致相同。标题栏的格式仍采用国家 标准《技术制图标题栏》（GB/T 10690.1-93）中的规定格式。在一般情况下，每张图纸的右下角 都要有标题栏，用于说明设备的名称及设计等内容。
化工制图图例
my幸福暖色系
线说明
换热
蒸汽喷 / 泵 泵 塔
白土 塔 塔
/槽 储
设备
过滤 喷
心泵 水
换热
加热 再
计量泵
INSULATION THICKNESS IN mm INSULATION CODE LINE CLASS OF PIPING LINE SERIAL NUMBER UNIT CODE
化工工艺流程图制图标准
CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。
1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。
GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。
在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。
（2）剪切符号：用于对CAD图样的裁剪定位。
（3）米制参考分度：用于对图样比例尺寸提供参考。
（4）对中符号：用于对CAD 图样的方位起到对中作用。
对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。
同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。
2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。
3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
（1）字一般要以斜体输出。
（2）小数点输出时，应占一个字位，并位于中间靠下处。
（3）字母一般也要斜体输出。
（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。
（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。
（6）字体高度由图样幅面大小确定。
（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。
4、图线：图线指图线的基本线型和基本线型的变形。
GB/T 17450-98《技术制图图线》对图线有详细的说明。
5、标题栏：标题栏位于图框右下角，其格式在GB/T 10609.1-93《技术制图标题栏》中有详细的规定。
化工制图基础知识11制图国家标准的基本规定18
1.1 制图国家标准的基本规定
4.图线的宽度
图线的宽度d应根据图形的大小和复杂程度， 在下列数系中选择：0.18，0.25，0.35，0.5， 0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分 别称为粗线和细线，其宽度之比为2：1。在通常 情况下，粗线的宽度采用0.5或0.7 mm，细线的宽 度采用0.25或0.35 mm。
1.1 制图国家标准的基本规定
（二）尺寸的要素：
如图，一个完整的尺寸由尺寸界线、尺寸线、尺寸 数字几个要素组成。尺寸线包括尺寸线终端。
尺寸线的组成
尺寸线的终端
1.1 制图国家标准的基本规定
1.尺寸界线 尺寸界线表示该尺寸的度量范围，用细实线绘制。尺寸
界线由图形的轮廓线、轴线、或中心线处引出，也可 利用这些线本身作为尺寸界线。尺寸界线一般要超出 尺寸线2~3mm。 2.尺寸线 尺寸线表示该尺寸度量的方向，用细实线绘制。尺寸线 必须单独绘出，不得用其它图线代替，也不得与其它 图线重合或在其延长线上。尺寸线一般与尺寸界线垂 直。标注线性尺寸时，尺寸线要与所标注的线段平行。 尺寸线与尺寸线之间、尺寸线与尺寸界线之间应尽量 避免交叉。因而，标注尺寸时，一般小尺寸在内，大 尺寸在外。
1.1 制图国家标准的基本规定
尺寸数字的方向
留有装订边
未留装订边
1.1 制图国家标准的基本规定
3.标题栏及方位
每张图纸都必须有标题栏,装配图有明细表。标 题栏一般位于图框的右下角。方向同看图方向一致。 标题栏外框为粗实线，内部分栏线为细实线。如图：
1.1 制图国家标准的基本规定
二 比例
比例是指图样中的图形与其实物相应要素的 线性尺寸之比。比例符号为“：”，如1：2。
化工工艺cad制图标准
化工工艺cad制图标准化工工艺CAD制图标准。
化工工艺CAD制图是化工工艺设计中的重要环节，它直接影响到工艺设计的准确性和效率。
因此，制定一套科学合理的CAD制图标准对于化工工艺设计具有重要意义。
下面将从CAD制图标准的制定依据、内容要求和应用指导三个方面进行详细介绍。
一、制定依据。
1. 国家标准和行业规范，CAD制图标准的制定应符合国家相关标准和行业规范的要求，确保制图文件的互通性和一致性。
2. 工艺设计需求，CAD制图标准应充分考虑化工工艺设计的特点和需求，保证制图文件能够准确表达工艺设计意图，并便于工艺工程师进行分析和修改。
3. 技术发展趋势，随着CAD技术的不断发展，制图软件和硬件设备不断更新换代，CAD制图标准也需要不断优化和完善，以适应新技术的应用。
二、内容要求。
1. 统一的图框和图幅，CAD制图标准应规定统一的图框和图幅，包括图纸尺寸、边框线型、标准图幅等内容，以确保制图文件的统一性和规范性。
2. 规范的图形符号和文字标注，CAD制图标准应规定化工工艺设计常用的图形符号和文字标注规范，包括设备、管道、阀门、仪表等图形符号的绘制规范，以及文字标注的字体、大小、颜色等要求。
3. 一致的图层设置和线型定义，CAD制图标准应规定统一的图层设置和线型定义规范，包括图层名称、颜色、线型、线宽等要求，以确保制图文件的层次清晰和易于管理。
4. 完整的图样标注和图例说明，CAD制图标准应规定完整的图样标注和图例说明规范，包括图样的名称、编号、比例尺、图例的绘制要求等内容，以便工艺工程师进行查阅和使用。
三、应用指导。
1. 制图人员应严格按照CAD制图标准进行制图，确保制图文件的规范性和准确性。
2. 工艺工程师应熟练掌握CAD制图标准，能够准确理解和使用制图文件，以便进行工艺设计和分析。
3. 制图文件应定期进行审核和更新，及时修订符合最新的CAD制图标准要求。
综上所述，制定科学合理的化工工艺CAD制图标准对于提高工艺设计质量和效率具有重要意义。
化工制图标准
化工制图标准化工制图是化工工程设计中的重要环节，它是将设计方案通过图纸形式呈现出来，为工程施工和设备制造提供了直观的参考依据。
化工制图标准的制定和遵守对于保障工程质量、提高工作效率具有重要意义。
本文将就化工制图标准的相关内容进行探讨，以期为化工从业人员提供参考。
首先，化工制图标准应当遵循国家和行业的相关规定和标准。
在我国，化工制图标准主要包括《化工工程设计图集编制规范》、《化工工程设计图集编制标准》等，这些标准规定了图纸的编制格式、图形符号、文字标注、尺寸标注等内容，为化工工程设计提供了统一的规范和要求。
其次，化工制图标准应当注重图纸的准确性和清晰度。
在制图过程中，应当严格按照标准规定的比例尺、图幅尺寸进行绘制，保证图纸的尺寸准确无误；同时，图纸上的图形符号、文字标注应当清晰可辨，便于工程施工和设备制造人员的理解和操作。
此外，化工制图标准还应当注重图纸的规范性和统一性。
在绘制图纸时，应当统一使用规范的图形符号和文字标注，避免个人主观意识的影响；同时，应当按照标准规定的格式进行图纸的编制，保证图纸的规范性和统一性。
在实际工作中，化工从业人员应当严格遵守化工制图标准的要求，确保图纸的质量和准确性。
只有如此，才能有效地提高工程设计的质量，保障工程施工和设备制造的顺利进行。
综上所述，化工制图标准对于化工工程设计具有重要的指导意义，它规范了图纸的编制格式、图形符号、文字标注等内容，为工程施工和设备制造提供了直观的参考依据。
化工从业人员应当严格遵守相关标准和规定，确保图纸的质量和准确性。
只有如此，才能有效地提高工程设计的质量，保障工程施工和设备制造的顺利进行。
化工制图标准
－设备外形：包括主要接管口方位（粗实线）
－标注：建筑物定位轴线编号、尺寸；建筑物与设备、设 备与设备之间定位尺寸；建筑物、设备、设备基 础标高（相对车间地面）；设备位号（应与流程 图、设备一览表一致）
60 10
大连轻工业学院
设计 指导 (日期) (日期)
（图号）
（图纸名称）
（比例） （学院、专业） （学号）
10
10
12
30
160
25
二、比例（GB/T 14690-1993）
优先选用比例 原值比例 放大比例 2:1 1:1 5:1 1×10n :1 5×10n :1 1 : 10 2.5 : 1 2.5×10n :1 4:1 4×10n :1 允许选用比例
四、图线（GB/T 4457.4 - 2002）
粗实线/mm
细实线/mm
0.25
0.13
0.35
0.18
0.5
0.25
0.7
0.35
1.0
0.5
1.4
0.7
2.0
1.0
工程制图图纸种类
• 总图运输：厂区位置图（区域图）；全厂总平面图 • 化工工艺：物料流程图；带控制点工艺流程图；设备布置 图；管道布置图等
2×10n :1 1:2 1:5
缩小比例 1 : 1×10n 1 : Leabharlann ×10n1 : 2×10n
1 : 1.5 1 : 2.5 1:3 1:4 1:6 1:1.5×10n 1:2.5×10n 1 : 3×10n 1 : 4×10n
三、字体（GB/T 14691 - 1993）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
－国家标准有关工程制图的基本规定 －工程制图图纸种类简介 －化工工艺图 －化工设备图
国家标准有关工程制图的基本规定
一、图幅与规格（GB/T 14689-1993） １．图幅
A0
A1
A2
A3
A4
841×1189 594×841 420×594 297×420 210×297
• 加长图幅 按基本幅面短边 正整数倍增加
－性能表（工作介质，温度，压力，有效容积）
－制造要求：搅拌形式，转速，换热，保温等要求
－零（部）件表（代号，名称，规格，数量，材料）
GB/T 10609.1-1989 规定的标题栏
常见阀门图例
• 截止阀 •闸 阀 • 节流阀 •球 阀 • 止回阀 •角 阀 • 三通阀
• 安全阀
• 气动阀
Ｓ
• 电磁阀
A2
A0 A1
A3 A4
841
一、图幅与规格（GB/T 14689-1993）
2．图框（留装订边）
图幅
A0
A1
A2
a
25
c
10
A3
A4
5
图纸边界线
c c
c c
a
c
c
a
标题栏
图框线
标题栏
一、图幅与规格（GB/T 14689-1993）
３．标题栏（GB/T 10609.1-1989）
10 10 10
• 电机操
Ｍ
作
• 汽缸操 作
常用仪表控制符号
• 就地安装 嵌在管道中
• 集中安装 就地仪表盘
控制参数 (前一位)
仪表位号
XXX XX
常用控制参数 压力 P 温度 T 流量 F 液位 L
常用功能参数 显示 I 控制 C 功能参数 记录 R 开关 S 报警 A
温度显示：TI；压力显示、报警：PIA
设备标注
• 汉字高度：不小于3.5mm，
四、图线（GB/T 4457.4 - 2002）
粗实线/mm 0.25 0.35 0.5 0.7 1.0 1.4 2.0 细实线/mm 0.13 0.18 0.25 0.35 0.5 0.7 1.0
工程制图图纸种类
• 总图运输：厂区位置图（区域图）；全厂总平面图 • 化工工艺：物料流程图；带控制点工艺流程图；设备布置
1 : 2 1 : 5 1 : 10 缩小比例 1 : 1×10n 1 : 2×10n
1 : 5×10n
1 : 1.5 1 : 2.5 1 : 3 1:4 1:6
1:1.5×10n 1:2.5×10n 1 : 3×10n 1 : 4×10n
三、字体（GB/T 14691 - 1993）
• 字体高度尺寸系列： 1.8，2.5，3.5，5，7，10，14，20 mm
• 管路支、吊架图；管段图；管路安装材料表；安装说明书
化工设备图－非标准设备图
• 非标设备条件图、制造图（装配图、零件图）
－设备结构及尺寸
尺寸标注：GB/T 4458.4-2003
－焊缝结构及尺寸
画法：GB/T 12212-1990
－所有接管尺寸、方位
标注符号：GB/T 324-1988
－接管表（连接形式及标准）
化工工艺图－流程图
• 流程图：框图；工艺流程图；带控制点工艺流程图 • 带控制点工艺流程图的内容
－设备外形：细实线；无比例 －物料流程线：主要物料粗实线，辅料细实线 －阀门、管件、仪表控制符号：细实线 －设备标注；管路标注；阀门标注 －图例：阀门、管件、介质、控制点等符号的意义 －标题栏：图名、图号、签字等
设备分类号
E0103A 加热器
车间（工段）号 设备序号 相同设备序号
• 设备分类号参照标准：HG/T2051.35-1992
塔 泵 反应器 换热器 容器 工业炉 压缩机 其他设备
TP RBiblioteka EV FCX
管路标注
50-AM-0103 →
物料代号
车间（工段）号
管段序号
管径 壁厚
/公称直径
介质流向
AM-0103-57×3.5 →
化工工艺图－设备布置图
• 设备平面、立面布置图：（比例 1:50，1:100）
－厂房基本结构：墙，柱，门窗，楼梯，平台（细实线） －设备外形：包括主要接管口方位（粗实线） －标注：建筑物定位轴线编号、尺寸；建筑物与设备、设
备与设备之间定位尺寸；建筑物、设备、设备基 础标高（相对车间地面）；设备位号（应与流程 图、设备一览表一致） －设计北向标志：±0.000米平面图右上角
• 设备支架、平台；设备基础图
化工工艺图－管道布置图
• 管道平面、剖面布置图：（比例1：50）
－厂房主要结构：墙，柱，门窗，楼梯，平台（细实线） －设备外形：包括主要接管口方位（细实线） －管路（粗实线）、阀门、管件 －标注：建筑物定位轴线编号、尺寸；设备位号；筑物与
管路、管路与管路之间定位尺寸；介质代号、管 路规格、标高（相对车间地面）、流向、坡度
物料代号以大写英文词头表示
空气 水 饮用水 软水 生活污水 蒸气 高压蒸汽
AR W DW SW WW
S
HS
60
*****学院
（图号）
（图纸名称）
设计
(日期)
（比例）
指导
(日期) （学院、专业） （学号）
12
30
25
160
二、比例（GB/T 14690-1993）
原值比例
优先选用比例 1:1
允许选用比例
2:1 5:1 1×10n :1 放大比例
2.5 : 1 4 : 1
2×10n :1 5×10n :1 2.5×10n :1 4×10n :1
化工工艺图－车间布置
• 内部功能区域划分： －生产设施：操作间，控制室，原辅材料、包装材料、 成品等库房 －生产辅助设施：通风、除尘、动力、配电、机修、化 验室、空调室 －生活及管理设施：办公室、更衣室、卫生间
• 内部洁净等级划分：一般生产区，控制区，洁净区 参照2005年颁布《药品生产质量管理规范》GMP
图；管道布置图等 • 化工设备：非定型设备图（装配图、零件图） • 建筑结构：建筑平、立、剖面图；梁、板、柱结构图 • 自动控制：仪表盘、操纵台布置图；电气接线图 • 给 排 水：全厂供水平衡图；给排水管道总平面图 • 供 电：高低压供电系统图；供电总平面图、接线图 • 采暖通风：空气调节流程图；采暖平面图、剖面图
