高支模工程荷载计算及判定(已套入计算公式)

厚(m)×25KN/m3（在计算均荷载时钢筋砼比重取值为25KN/m3）；
楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。
பைடு நூலகம்
集中线荷载计算
参数
梁宽 (m)
梁高 (m)
钢筋混凝土比重(KN/m3)
梁截面模板周长 (m)
模板木枋自重(KN/m2)
数值
0.6 0.9
26
2.4
0.5
恒载值 (KN/m2)
项系数；
钢筋砼自重=梁的截面积(m2)×
26KN/m3(在计算集中线荷载时钢筋砼比重取值为26KN/m3）；
模板木方的自重=梁截面模板的周长(m)×0.5KN/m2(计算集中线荷载时取值为
0.5KN/m2）；
梁截面积大于或等于0.52m2时，应验算其集中线荷载是否超过高支模范围。
施工均布活载 (KN/m2)
施工活荷载
(KN/m2)
活载分项系数
活荷载标准值(KN/m2)
施工总荷载 kN/m2
计算公式
备注
数值
0.35
25
0.3
9.05
1.2 10.86
3
3
1.4
4.2
15.06
均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系
数；
钢筋砼自重=板
高支模工程荷载计算及判定
超过一定规模的危险性较大的分部分项工程范围：搭设高度8m及以上；搭设跨度18m及以上；施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上。
施工总荷载计算
参数
板厚(m)
钢筋混凝土比重(KN/m3)

高支模定义及荷载计算

高大支模定义和荷载计算方法一、高大支模的定义混凝土模板支撑工程搭设高度8m及以上；搭设跨度18m及以上；施工总荷载（均荷载）15KN/㎡及以上；集中线荷载20KN/m及以上。

二、均荷载的计算方法：均荷载=永久荷载（钢筋砼自重+模板木方自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚(m)×25KN/m³（25KN/m³为钢筋砼比重换算成KN/m³为单位，在计算均荷载时钢筋砼比重取值为25KN/m³）模板木方自重=0.3KN/㎡（计算均荷载时取值为0.3 KN/㎡）施工均布活荷载=3 KN/㎡分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4例：假设板厚为M则：1.2×（25×M+0.3）+1.4×3=15计算可得M=0.348≈0.35m即板厚大于或等于35cm时需要专家论证。

三、集中线荷载的计算方法集中线荷载=永久荷载（钢筋砼自重+模板木方自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁截面面积（㎡）×26KN/m³（26KN/m³为钢筋砼比重换算成KN/m³为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m³）模板木方自重=梁截面模板的周长（m）×0.5KN/㎡（计算集中线荷载时取值为0.5 KN/㎡）施工均布活荷载=梁宽（m）×3KN/㎡分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4例：梁宽600，梁高12001.2×【0.6×1.2×26+(0.6+1.2+1.2) ×0.5】+1。

4×0.6×3=26.784＞20KN/m，故需要专家论证那些以截面面积来直接确定是否需要进行专家论证的是错误的，因为其中模板木方自重和施工均布活荷载所取的分别为梁模板截面周长和梁宽，并非梁截面面积，所以完全以截面面积来计算是不准确的。

高支模确定

高支模的确定和荷载计算方法一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于 18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统;二、均荷载的计算方法：一荷载的组成均荷载=永久荷载钢筋砼自重+模板木方的自重×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚m×25KN/m325KN/m3为钢筋砼比重换算成KN/m3 为单位,在计算均荷载时钢筋砼比重取值为25KN/m3; 模板木方的自重0.3KN/m2计算均荷载时取值为0.3KN/m2 施工均布活荷载3KN/m2 分项系数永久荷载分项系数取 1.2 施工均布活荷载分项系数取1.4 例： 1.2×25M+0.3+1.4×3=15 M=0.348米,取整M=35㎝即板厚达到或超过35㎝时需要专家论证; 三、集中线荷载的计算方法一荷载的组成集中线荷载=永久荷载钢筋砼自重+模板木方的自重×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积m2×26KN/m326KN/m3为钢筋砼比重换算成KN/m3 为单位,在计算集中线荷载时钢筋砼比重取值为26KN/m3; 模板木方的自重=梁截面模板的周长m×0.5KN/m2计算集中线荷载时取值为0.5KN/m2 施工均布活荷载=梁宽m×3KN/m2 分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4例1：梁高700,梁宽700 1.2×0.7×0.7×26+0.7+0.7+0.7×0.5+0.7×3×1.4=19.488<20 例2：梁高1000,梁宽500 1.2×0.5×1.0×26+1.0+1.0+0.5×0.5+0.5×3×1.4=19.2<20 例3：梁高900,梁宽600 1.2×0.6×0.9×26+0.9+0.9+0.6×0.5+0.6×3×1.4=20.808>20,需论证四、根据以上的计算方法进行反推,楼板厚度大于或等于350mm,其模板支撑系统属于高支模范围; 五、根据以上的计算方法进行反推,梁截面积大于或等于0.48m2时,应验算其集中线荷载是否超过高支模范围,以确定是否需要专家论证; 注：以上计算方法的依据为JGJ130-2001建筑施工扣件式钢管脚手架安全技术规范。

高支模定义及荷载计算

高支模定义和荷载计算方法一、高支模的定义住建部“建质【2009】87号文”：关于印发《危险性较大的分部分项工程安全管理办法》的通知，附件二第二条规定：混凝土模板支撑工程搭设高度8m及以上；搭设跨度18m及以上；施工总荷载（均荷载）15KN/㎡及以上；集中线荷载20KN/m及以上。

二、均荷载的计算方法：均荷载=永久荷载（钢筋砼自重+模板木方自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚(m)×25KN/m³（25KN/m³为钢筋砼比重换算成KN/m³为单位，在计算均荷载时钢筋砼比重取值为25KN/m³）模板木方自重=0.3KN/㎡（计算均荷载时取值为0.3 KN/㎡）施工均布活荷载=0.3 KN/㎡分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4例：假设板厚为M则：1.2×（25×M+0.3）+1.4×3=15计算可得M=0.348≈0.35m即板厚大于或等于35cm时需要专家论证。

三、集中线荷载的计算方法集中线荷载=永久荷载（钢筋砼自重+模板木方自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁截面面积（㎡）×26KN/m³（26KN/m³为钢筋砼比重换算成KN/m³为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m³）模板木方自重=梁截面模板的周长（m）×0.5KN/㎡（计算集中线荷载时取值为0.5 KN/㎡）施工均布活荷载=梁宽（m）×3KN/㎡分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4例：梁高600，梁高12001.2×【0.6×1.2×26+(0.6+1.2+1.2) ×0.5】+1。

4×0.6×3=26.784＞20KN/m，故需要专家论证那些以截面面积来直接确定是否需要进行专家论证的是错误的，因为其中模板木方自重和施工均布活荷载所取的分别为梁模板截面周长和梁宽，并非梁截面面积，所以完全以截面面积来计算是不准确的。

求高手支招，模板支撑怎么算？？

求高手支招，模板支撑怎么算？？高支模的确定和荷载计算方法一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于 18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重模板木方的自重）×分项系数施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3 为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载 3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4 例：1.2×（25×M 0.3）1.4×3=15 M=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重模板木方的自重）×分项系数施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3 为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2 分项系数永久荷载分项系数取1.2 ，施工均布活荷载分项系数取1.4四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。

五、根据以上的计算方法进行反推，梁截面积大于或等于0.52m2时，应验算其集中线荷载是否超过高支模范围，以确定是否需要专家论证。

注：以上计算方法的依据为JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》。

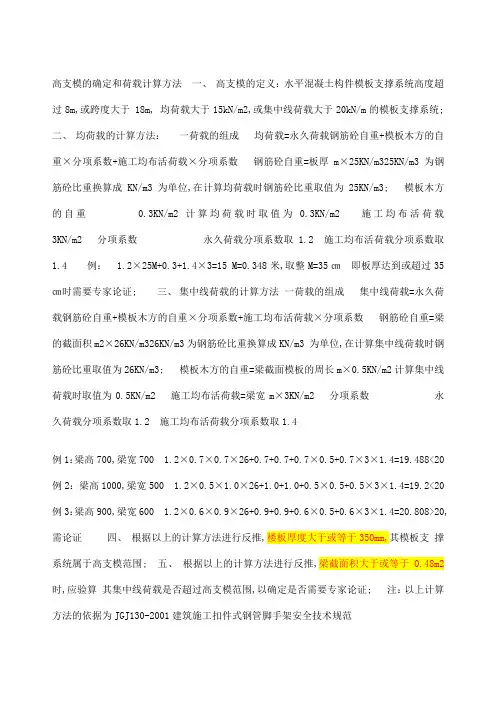

高支模的计算方法

高支模的确定和荷载计算方法一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方的自重 0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载 3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例：1.2×（25M+0.3）+1.4×3=15M=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例1：梁高700，梁宽7001.2×[0.7×0.7×26+（0.7+0.7+0.7）×0.5]+0.7×3×1.4=19.488<20例2：梁高1000，梁宽5001.2×[0.5×1.0×26+（1.0+1.0+0.5）×0.5]+0.5×3×1.4=19.2<20例3：梁高900，梁宽6001.2×[0.6×0.9×26+（0.9+0.9+0.6）×0.5]+0.6×3×1.4=20.808>20，需论证四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。

高支模定义及荷载计算

高支模定义及荷载计算(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除高支模定义和荷载计算方法一、高支模的定义住建部“建质【2009】87号文”：关于印发《危险性较大的分部分项工程安全管理办法》的通知，附件二第二条规定：混凝土模板支撑工程搭设高度8m及以上；搭设跨度18m及以上；施工总荷载（均荷载）15KN/㎡及以上；集中线荷载20KN/m及以上。

二、均荷载的计算方法：均荷载=永久荷载（钢筋砼自重+模板木方自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚(m)×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3）模板木方自重=0.3KN/㎡（计算均荷载时取值为0.3 KN/㎡）施工均布活荷载=0.3 KN/㎡分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4例：假设板厚为M则：1.2×（25×M+0.3）+1.4×3=15计算可得M=0.348≈0.35m即板厚大于或等于35cm时需要专家论证。

三、集中线荷载的计算方法集中线荷载=永久荷载（钢筋砼自重+模板木方自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁截面面积（㎡）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3）模板木方自重=梁截面模板的周长（m）×0.5KN/㎡（计算集中线荷载时取值为0.5 KN/㎡）施工均布活荷载=梁宽（m）×3KN/㎡分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4例：梁高600，梁高12001.2×【0.6×1.2×26+(0.6+1.2+1.2) ×0.5】+1。

高大模板的确定和荷载计算方法

高大模板的确定和荷载计算方法一、高大模板的定义：根据《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）和《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号）规定：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20 kN/m及以上的模板支撑系统属于高大模板。

二、施工总荷载的计算方法：（一）荷载的组成施工荷载=永久荷载（钢筋砼自重+模板木方钢管的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方钢管的自重：0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载：2KN/m2分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4（二）计算实例：（25×M+0.3）×1.2+2×1.4=15M=[（15-1.4x2）/1.2 -0.3]/25=0.394米取整M=394mm，即板厚达到或超过394MM时，需要专家论证。

三、集中线荷载的计算方法：（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方钢管的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2 分项系数永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4（二）计算实例：1、梁高700，梁宽7001.2x[0.70x0.70x26+(0.70+0.7+0.70)*0.50]+0.70x3x1.40=19.488＜20 ，不需论证。

高支模的确定和荷载计算方法之欧阳家百创编

高支模的确定和荷载计算方法欧阳家百（2021.03.07）一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m 的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例：1.2×（25M+0.3）+1.4×3=15M=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4例1：梁高700，梁宽7001.2×[0.7×0.7×26+（0.7+0.7+0.7）×0.5]+0.7×3×1.4=19.488<20例2：梁高1000，梁宽5001.2×[0.5×1.0×26+（1.0+1.0+0.5）×0.5]+0.5×3×1.4=19.2<20例3：梁高900，梁宽6001.2×[0.6×0.9×26+（0.9+0.9+0.6）×0.5]+0.6×3×1.4=20.808>20，需论证四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。

高支模的确定和荷载计算方法

高支模的确定和荷载计算方法一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m 的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例：1.2×（25M+0.3）+1.4×3=15M=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m ×3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4 例1：梁高700，梁宽7001.2×[0.7×0.7×26+（0.7+0.7+0.7）×0.5]+0.7×3×1.4=19.488<20例2：梁高1000，梁宽5001.2×[0.5×1.0×26+（1.0+1.0+0.5）×0.5]+0.5×3×1.4=19.2<20 例3：梁高900，梁宽600 1.2×[0.6×0.9×26+（0.9+0.9+0.6）×0.5]+0.6×3×1.4=20.808>20，需论证四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm ，其模板支撑系统属于高支模范围。

高支模的确定和荷载计算方法

高支模的确定和荷载计算方法一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m 的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例：1.2×（25M+0.3）+1.4×3=15M=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m ×3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4 例1：梁高700，梁宽7001.2×[0.7×0.7×26+（0.7+0.7+0.7）×0.5]+0.7×3×1.4=19.488<20例2：梁高1000，梁宽5001.2×[0.5×1.0×26+（1.0+1.0+0.5）×0.5]+0.5×3×1.4=19.2<20 例3：梁高900，梁宽600 1.2×[0.6×0.9×26+（0.9+0.9+0.6）×0.5]+0.6×3×1.4=20.808>20，需论证四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm ，其模板支撑系统属于高支模范围。

需专家论证的高大支模的确定和荷载计算方法

需专家论证的高大支模的确定和荷载计算方法高大支模的定义：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上;集中线荷载20kN/m及以上。

高大支模应进行专家论证。

普通高支模的定义:搭设高度5m及以上；搭设跨度10m及以上；施工总荷载10kN/m2及以上；集中线荷载15kN/m2及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。

一、施工总荷载的计算方法：1、施工总荷载的组成施工总荷载=永久荷载(钢筋砼自重+模板木方的自重)×分项系数+施工均布活荷载×分项系数2、钢筋砼自重=板厚（m）×25KN/m3，3、模板木方的自重取值为0。

3KN/㎡4、施工均布活荷载取3KN/㎡5、分项系数永久荷载分项系数取1。

2，施工均布活荷载分项系数取1。

4例：1。

2×（25h+0。

3）+1。

4×3=15KN/㎡解得h=0。

348米，取整h=350mm ，即板厚达到或超过350mm 时，需要进行专家论证。

二、集中线荷载的计算方法1、集中线荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数2、钢筋砼自重=梁的截面积（m2）×25.5～26KN/m3(配筋率大时取26KN/m3）3、模板木方的自重=梁截面模板的周长（m）×0.5KN/㎡4、施工均布活荷载=梁宽(m）×3KN/㎡5、分项系数永久荷载取1。

2，施工均布活荷载分项系数取1。

4例1：梁高700，梁宽700 ，支撑架高度在8m以下：［0.7×0。

7×25+（0。

7+0。

7+0.7）×0.5］×1。

2+0。

7×3×1。

4=18.9<20，故不需专家论证.例2:梁高1000，梁宽500，支撑架高度在8m以下：[0。

5×1。

高支模的确定和荷载计算方法

.高支模的确定和荷载计算方法一、高支模的定义：水平混凝土构件模板支撑系统高度超过 8m, 或跨度大于 18m, 均荷载大于 15kN/m2, 或集中线荷载大于20kN/m 的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载 = 永久荷载（钢筋砼自重+ 模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重 = 板厚（ m）×25KN/m3 （25KN/m3 为钢筋砼比重换算成KN/m3 为单位，在计算均荷载时钢筋砼比重取值为25KN/m3 。

）模板木方的自重0.3KN/m2 （计算均荷载时取值为0.3KN/m2 ）施工均布活荷载3KN/m2分项系数永久荷载分项系数取 1.2施工均布活荷载分项系数取 1.4例：1.2×（ 25M+0.3）+1.4×3=15M=0.348米，取整 M=35 ㎝即板厚达到或超过 35㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成精品集中线荷载 = 永久荷载（钢筋砼自重+ 模板木方的自重）×分项系数+ 施工均布活荷载×分项系数钢筋砼自重 = 梁的截面积（m2）×26KN/m3 （26KN/m3 为钢筋砼比重换算成 KN/m3 为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3 。

）模施工均布活荷载= 梁宽 m×3KN/m2板分项系数木永久荷载分项系数取 1.2 施工均布活荷载分项系数取 1.4 方例1：梁高 700，梁宽 700的1.2×[0.7×0.7×26+（0.7+0.7+0.7）×0.5]+0.7×3×1.4=19.488<20 自例2：梁高 1000，梁宽 500重1.2×[0.5×1.0×26+（1.0+1.0+0.5）×0.5]+0.5×3×1.4=19.2<20 例=3：梁高 900，梁宽 600梁 1.2×[0.6×0.9×26+（0.9+0.9+0.6）×0.5]+0.6×3×1.4=20.808>20，需截证论面四、根据以上的计算方法进行反推，楼板厚度大于或等于模350mm，其模板支撑系统属于高支模范围。

高支模的确定和荷载计算方法

高支模的确定和荷载计算方法一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方的自重m2（计算均荷载时取值为m2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取施工均布活荷载分项系数取例：×（25M+）+×3=15M=米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长m2（计算集中线荷载时取值为m2）施工均布活荷载=梁宽m ×3KN/m2分项系数永久荷载分项系数取施工均布活荷载分项系数取例1：梁高700，梁宽700×[××26+（++）×]+×3×=<20 例2：梁高1000，梁宽500×[××26+（++）×]+×3×=<20 例3：梁高900，梁宽600 ×[××26+（++）×]+×3×=>20，需论证四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm ，其模板支撑系统属于高支模范围。

(高支模专家论证方案)荷载设计值计算方法

超过一定规模的危险性较大的分部分项工程（高支模）荷载设计值计算方法一、范围确定 (2)二、计算方法 (2)1、施工总荷载（设计值）10～15K N/M2的范围（指楼板） (2)2、集中线荷载（设计值）15～20K N/M的范围（指大截面梁） (2)三、计算实例 (3)1、楼板计算： (3)2、大梁计算： (4)超过一定规模的危险性较大的分部分项工程（高支模）荷载设计值计算方法一、范围确定危险性较大的分部分项工程范围：施工总荷载（荷载效应基本组合的设计值，以下简称设计值）10kN/m2及以上，或集中线荷载（设计值）15kN/m及以上。

超过一定规模的危险性较大的分部分项工程范围：施工总荷载（设计值）15kN/m2及以上，或集中线荷载（设计值）20kN/m及以上。

二、计算方法按照《建筑施工模板安全技术规程》JGJ162-2008规范4.3.1条规定确定荷载组合分项系数如下：1、施工总荷载（设计值）10～15kN/m2的范围（指楼板）混凝土钢筋自重25.10kN/m3，模板自重0.30kN/m2，施工活荷载2.50kN/m2。

（1）由可变荷载效应控制的组合S=1.2×(25.10×板厚+0.30)+1.40×2.50=kN/m2（2）由永久荷载效应控制的组合S=1.35×25.10×板厚+0.7×1.40×2.50=kN/m22、集中线荷载（设计值）15～20kN/m的范围（指大截面梁）混凝土钢筋自重25.50kN/m3，模板自重0.50kN/m2，施工活荷载2.00kN/m2。

集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

高支模的确定和荷载计算方法

.高支模的确定和荷载计算方法一、高支模的定义：水平混凝土构件模板支撑系统高度超过 8m, 或跨度大于 18m, 均荷载大于 15kN/m2, 或集中线荷载大于20kN/m 的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载 = 永久荷载（钢筋砼自重+ 模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重 = 板厚（ m）×25KN/m3 （25KN/m3 为钢筋砼比重换算成KN/m3 为单位，在计算均荷载时钢筋砼比重取值为25KN/m3 。

）模板木方的自重0.3KN/m2 （计算均荷载时取值为0.3KN/m2 ）施工均布活荷载3KN/m2分项系数永久荷载分项系数取 1.2施工均布活荷载分项系数取 1.4例：1.2×（ 25M+0.3）+1.4×3=15M=0.348米，取整 M=35 ㎝即板厚达到或超过 35㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成精品集中线荷载 = 永久荷载（钢筋砼自重+ 模板木方的自重）×分项系数+ 施工均布活荷载×分项系数钢筋砼自重 = 梁的截面积（m2）×26KN/m3 （26KN/m3 为钢筋砼比重换算成 KN/m3 为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3 。

）模施工均布活荷载= 梁宽 m×3KN/m2板分项系数木永久荷载分项系数取 1.2 施工均布活荷载分项系数取 1.4 方例1：梁高 700，梁宽 700的1.2×[0.7×0.7×26+（0.7+0.7+0.7）×0.5]+0.7×3×1.4=19.488<20 自例2：梁高 1000，梁宽 500重1.2×[0.5×1.0×26+（1.0+1.0+0.5）×0.5]+0.5×3×1.4=19.2<20 例=3：梁高 900，梁宽 600梁 1.2×[0.6×0.9×26+（0.9+0.9+0.6）×0.5]+0.6×3×1.4=20.808>20，需截证论面四、根据以上的计算方法进行反推，楼板厚度大于或等于模350mm，其模板支撑系统属于高支模范围。

高支模的确定和荷载计算方法

高支模的确定和荷载计算方法之吉白夕凡创作一、高支模的定义：水平混凝土构件模板支撑系统高度超出8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方的自重2（计算均荷载时取值为2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例：××3=15M=0.348米，取整M=35㎝即板厚达到或超出35㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长（m）×2（计算集中线荷载时取值为2）施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4例1：梁高700，梁宽700×××26+（0.7+0.7+0.7）××3×<20例2：梁高1000，梁宽500×××26+（1.0+1.0+0.5）××3×<20例3：梁高900，梁宽600×××26+（0.9+0.9+0.6）××3×>20，需论证四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。
