光纤环网文档
光纤环网简介光纤环网（Optical Fiber Ring Network），是一种利用光纤作为数据传输介质的计算机网络。
它通过光纤传输数据信号，具有传输速度快、带宽大、抗干扰能力强等特点，被广泛应用于各种领域，如企业内部网络、城域网、广域网等。
结构光纤环网的基本结构由主机、终端设备、光纤传输线缆等组成。
主机充当着网络的中心节点，终端设备是网络的工作站，而光纤传输线缆则是网络中传输数据的媒介。
在光纤环网中，主机和终端设备通过光纤传输线缆构成一个环形的物理连接。
这种环形连接的结构使得数据可以沿着环路进行传输，从而实现数据的传输和共享。
工作原理光纤环网通过光纤传输线缆传输数据信号，数据信号以光的形式在光纤中传输。
当数据从发送端发送到接收端时，它会在光纤中传播并穿过各个节点，直到到达目的地。
在光纤环网中，数据的传输是通过发送和接收信号来实现的。
发送端将数据通过发送信号的方式转换成光脉冲，然后将光脉冲通过光纤传输线缆发送出去。
接收端接收光脉冲，然后将光脉冲转换成电信号，最终将数据传送到终端设备。
为了实现数据的传输和共享，光纤环网中还需使用一种特殊的协议，如Token Ring协议。
Token Ring协议通过令牌来实现数据的传输和共享。
在数据传输过程中，每个终端设备都要等待令牌的到来，然后才能发送和接收数据。
优势传输速度快光纤环网采用光纤作为传输介质，光的传播速度非常快，因此数据的传输速度也非常快。
相比于传统的铜缆网络，光纤环网的传输速度可以达到几十乃至上百Gbps，大大提高了数据的传输效率。
带宽大光纤具有较大的带宽，可以同时传输多条数据通道。
在光纤环网中，可以利用光的多重复用性质，将不同的信道分配给不同的终端设备，实现并行传输，提高了网络的带宽利用率。
抗干扰能力强光纤环网采用光脉冲传输数据，光脉冲在传输过程中不受电磁干扰的影响，因此具有很强的抗干扰能力。
相比于传统的铜缆网络，光纤环网可以在复杂的电磁环境下稳定地工作。
光纤环网工作原理
光纤环网工作原理
光纤环网是一种将光纤连接成环形拓扑结构的局域网架构。
它的工作原理基于光纤传输信号的特性和环形拓扑带来的优势，主要包括以下几个方面：
1. 环形拓扑结构：光纤环网的核心是一个环形光纤链路，所有用户设备都通过光纤连接到光纤环中。
环形拓扑结构能够提供高可靠性和冗余性，即使某个节点故障，网络仍然能够正常工作。
2. 光纤传输：光纤是光纤环网的传输介质，它具有低损耗、高带宽和抗电磁干扰等优点。
用户设备发送的信号在光纤中以光的形式传输，通过光纤传输能够实现高速、稳定的数据传输。
3. 光纤集线器：光纤环网中通常会设置光纤集线器，用于连接所有的用户设备。
光纤集线器具有多个光纤端口，用于接入光纤连接的设备。
它能够接收来自用户设备的数据信号，并将其转发到光纤链路上。
4. 光纤链路监控：为了提高光纤环网的可靠性和性能，通常会在环形光纤链路上设置光纤链路监控设备。
这些设备能够实时监测光纤链路的状态和质量，一旦检测到链路故障，就会自动切换到备用链路，确保网络的正常运行。
5. 数据传输方式：光纤环网采用的是令牌传递方式进行数据传输。
在光纤环网中，令牌被轮流传递给每个用户设备，只有持有令牌的设备才能发送数据。
这种方式能够保证数据传输的顺
序和可靠性。
总之，光纤环网通过光纤传输和环形拓扑结构，实现了高速、稳定的数据传输和高可靠性的网络连接。
它在企业和机构等需要大量数据传输和稳定网络连接的场景中得到广泛应用。
最新光纤环网技术专业知识讲座
从机2
环网节点
节点 从机3
单向环
从机1
主机
文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模
仿。文档如有不当双之环处，网请结联系构本人或网站删除。
拓扑结构：点到点链路连接，构成闭合环 传输媒体：电口、光纤 最多站点数：120（目前支持）
文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模
仿。文档如有光不当纤之处环，网请联参系考本人模或网型站删除。
文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模
仿。T文w档o如C有不o当lu之m处n，请D联o系c本u人m或e网n站t删s除。
1.MAC帧
帧格式介绍
6
6
2
1
1
1
目的地址 源地址 协议类型 帧序号H 帧序号L 跳数TTL
仿。文档如传有统不当的之处局，域请联网系组本人网或网方站式删除。
This is traditinal LAN type!
Switch or Router
Terminal
Terminal
Terminal Terminal
Terminal
Terminal Terminal
Terminal
文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模
仿。文档如滑有不动当窗之处口，停请联等系本协人议或网站删除。
文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模
仿。接文档收如数有不据当的之处滑，请动联窗系本处人理或网站删除。
2STe滑x动t in 窗here
2S滑动 窗
2S滑动 窗
文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模
环网节点
节点 从机3
单向环
从机1
主机
文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模
仿。文档如有不当双之环处，网请结联系构本人或网站删除。
拓扑结构：点到点链路连接，构成闭合环 传输媒体：电口、光纤 最多站点数：120（目前支持）
文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模
仿。文档如有光不当纤之处环，网请联参系考本人模或网型站删除。
文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模
仿。T文w档o如C有不o当lu之m处n，请D联o系c本u人m或e网n站t删s除。
1.MAC帧
帧格式介绍
6
6
2
1
1
1
目的地址 源地址 协议类型 帧序号H 帧序号L 跳数TTL
仿。文档如传有统不当的之处局，域请联网系组本人网或网方站式删除。
This is traditinal LAN type!
Switch or Router
Terminal
Terminal
Terminal Terminal
Terminal
Terminal Terminal
Terminal
文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模
仿。文档如滑有不动当窗之处口，停请联等系本协人议或网站删除。
文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模
仿。接文档收如数有不据当的之处滑，请动联窗系本处人理或网站删除。
2STe滑x动t in 窗here
2S滑动 窗
2S滑动 窗
文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模
光纤传输及宽带网络技术课件
色散对数字传输的影响：限制了光信号一 次传输的距离；减少了传输的信息容量；与光 源的调制特性一起产生组合二次失真（CSO）
色散常数 D=dτ/( L ·dλ)
（2.2）
2．2 光纤的特性
3. 不同的单模光纤：
G.652光纤：对1.31μm光的色散为零，性能最佳； 也可用于1.55μm光
G.653光纤：零色散波长在1.55μm附近，适于长距 离、大容量的信息传输，但价格较贵。
现象。
光电效应的性质：光电流的强度与入射光成正比；
当入射光的频率低于红限频率时，不会产生光电效 应。入射光的频率太高，半导体材料对光的吸收系 数将变大。
波长响应范围：硅为0.5～1.0μm，锗和InGaAs为
1.1～1.6μm。
第2章 光纤与光缆
2．1 光纤的结构和原理
n2
n1
n1
n2
n2
光纤素线 光纤芯线 光纤软线（单芯、双芯） 单模光纤（SM）和多模光纤（MM）
1．3 激光
泵浦过程（激励过程，即通过外界不断供给能量， 促使低能态粒子尽快跃迁的过程）
谐振腔（使受激辐射光在两个反射镜之间来回反射， 不断引起新的受激辐射，使其不断被放大）。
3 .产生激光的三个条件：实现粒子数反转，满 足阈值条件（受激辐射放大的增益大于激光器内的各 种损耗）和谐振条件(直射光与反射光位相相同）。
网络管理、操作和维护比特缺乏。
4.2 SDH传输技术简介
PDH传输速率等级
PCM24系列
系 列
数码率（Mb/s）
话路数
日本 北美 日本 北美
一次群
1.544
24
二次群
6.312
96
三次群 32.064 44.736 480 672
色散常数 D=dτ/( L ·dλ)
（2.2）
2．2 光纤的特性
3. 不同的单模光纤：
G.652光纤：对1.31μm光的色散为零，性能最佳； 也可用于1.55μm光
G.653光纤：零色散波长在1.55μm附近，适于长距 离、大容量的信息传输，但价格较贵。
现象。
光电效应的性质：光电流的强度与入射光成正比；
当入射光的频率低于红限频率时，不会产生光电效 应。入射光的频率太高，半导体材料对光的吸收系 数将变大。
波长响应范围：硅为0.5～1.0μm，锗和InGaAs为
1.1～1.6μm。
第2章 光纤与光缆
2．1 光纤的结构和原理
n2
n1
n1
n2
n2
光纤素线 光纤芯线 光纤软线（单芯、双芯） 单模光纤（SM）和多模光纤（MM）
1．3 激光
泵浦过程（激励过程，即通过外界不断供给能量， 促使低能态粒子尽快跃迁的过程）
谐振腔（使受激辐射光在两个反射镜之间来回反射， 不断引起新的受激辐射，使其不断被放大）。
3 .产生激光的三个条件：实现粒子数反转，满 足阈值条件（受激辐射放大的增益大于激光器内的各 种损耗）和谐振条件(直射光与反射光位相相同）。
网络管理、操作和维护比特缺乏。
4.2 SDH传输技术简介
PDH传输速率等级
PCM24系列
系 列
数码率（Mb/s）
话路数
日本 北美 日本 北美
一次群
1.544
24
二次群
6.312
96
三次群 32.064 44.736 480 672
sdh环网
C
光缆断时
A点。
CA AC
倒换
四纤双向复用段保护环
CA AC
工作原理：
两根工作纤S1、
S2，两根保护
S1
纤。
A
S2 P1
P2
D
B
C CA AC
四纤双向复用段保护环
CA AC
正常时： A-C的业务经工作
纤S1沿顺时针
S1
到C点；
A
S2 P1
P2
D
B C-A的业务经工作
纤S2沿逆时针
C
到A点；
CA AC
开关切换到保护纤 P1上
二纤单向复用段保护环
工作原理：
CA AC
每一个节点的高速
线路上均有一保护
S1
倒换开关；正常时
A
业务仅在工作光纤
P1
上传送，保护光纤
空闲。发生故障时，
D
B
相邻的两个节点自
动按APS协议执行
环回功能。
C
CA AC
二纤单向复用段保护环
CA AC A
正常时： A-C的业务经工作
纤S1沿顺时针到C
5.2.2 环网(自愈环 )
主要内容
自愈环的概念和类型 各种自愈环的工作原理 自愈环的区别
自愈网的概念
什么是 自愈网？
自愈网：网络出现意外故障 时，可以自动选择备用路由， 从而恢复业务。
工作路由
A
B
备用路由
切换工作方式
恢复、不恢复： 在工作路由恢复正常后，业务是否 切换回工作路由上。
恢复方式 不恢复方式
5-1:1----5-1:33
5-1:33----6-1:33
倒换后
光纤环网部分概要
易于扩展和维护
环网结构灵活，易于扩展和维护 ，可以方便地增加或减少节点。
02
光纤环网关键技术与设 备
光纤类型及性能参数
光纤类型
单模光纤和多模光纤，其中单模光纤 适用于长距离、高速率传输，多模光 纤适用于短距离、低速率传输。
性能参数
包括衰减、色散、带宽等，这些参数 决定了光纤的传输距离、速率和信号 质量。
带宽需求分析
根据业务需求，计算网络 所需的总带宽、各节点间 的带宽分配等。
可靠性需求分析
确定网络的可靠性要求， 如故障恢复时间、网络冗 余度等。
拓扑结构设计策略
环网拓扑
采用环形拓扑结构，确保网络的稳定性和可靠 性。
多环相交
在关键节点采用多环相交策略，提高网络的容 错能力和灵活性。
节点设计
合理规划节点位置和数量，确保网络覆盖范围和性能。
VLAN划分
环网交换机支持VLAN划分，可以将不同部门或业务的 数据隔离在不同的虚拟局域网中，提高网络安全性。
冗余备份
环网交换机支持冗余备份功能，当主链路出现故障时， 可以自动切换到备份链路，保证网络的稳定性和可靠性 。
03
光纤环网规划与设计
网络需求分析
01
02
03
业务需求分析
明确网络需要承载的业务 类型、数据量、实时性要 求等。
未来发展趋势预测
全光网络的发展
随着光通信技术的不断进步，未来光纤环网将朝着全光网 络的方向发展，实现更高速度、更大容量和更低延时的数 据传输。
绿色低碳技术的应用
在环保理念日益深入人心的背景下，光纤环网将更加注重 绿色低碳技术的应用，降低能耗和排放，推动可持续发展 。
智能化和自动化运维
借助人工智能、大数据等先进技术，光纤环网的运维将更 加智能化和自动化，提高网络稳定性和可靠性。
环网结构灵活，易于扩展和维护 ，可以方便地增加或减少节点。
02
光纤环网关键技术与设 备
光纤类型及性能参数
光纤类型
单模光纤和多模光纤，其中单模光纤 适用于长距离、高速率传输，多模光 纤适用于短距离、低速率传输。
性能参数
包括衰减、色散、带宽等，这些参数 决定了光纤的传输距离、速率和信号 质量。
带宽需求分析
根据业务需求，计算网络 所需的总带宽、各节点间 的带宽分配等。
可靠性需求分析
确定网络的可靠性要求， 如故障恢复时间、网络冗 余度等。
拓扑结构设计策略
环网拓扑
采用环形拓扑结构，确保网络的稳定性和可靠 性。
多环相交
在关键节点采用多环相交策略，提高网络的容 错能力和灵活性。
节点设计
合理规划节点位置和数量，确保网络覆盖范围和性能。
VLAN划分
环网交换机支持VLAN划分，可以将不同部门或业务的 数据隔离在不同的虚拟局域网中，提高网络安全性。
冗余备份
环网交换机支持冗余备份功能，当主链路出现故障时， 可以自动切换到备份链路，保证网络的稳定性和可靠性 。
03
光纤环网规划与设计
网络需求分析
01
02
03
业务需求分析
明确网络需要承载的业务 类型、数据量、实时性要 求等。
未来发展趋势预测
全光网络的发展
随着光通信技术的不断进步，未来光纤环网将朝着全光网 络的方向发展，实现更高速度、更大容量和更低延时的数 据传输。
绿色低碳技术的应用
在环保理念日益深入人心的背景下，光纤环网将更加注重 绿色低碳技术的应用，降低能耗和排放，推动可持续发展 。
智能化和自动化运维
借助人工智能、大数据等先进技术，光纤环网的运维将更 加智能化和自动化，提高网络稳定性和可靠性。
光纤基础知识PPT演示课件
62.5/50m
8～10m
1.0m
125m2m
2%
245m10m
15m
2m
•16
光纤：参数
光纤的光学及传输特性参数
• 模场直径 • 衰减系数 • 色散系数 • 截止波长 • 弯曲损耗 • 偏振模色散
•17
光纤：参数
光纤的光学及传输特性参数
模场直径：
高斯分布的单模光纤， 模场直径是光场幅度 分布1/e处各点所围成 圆的直径，也等于光 功率分布1/e2处各点 所围成圆的直径。
一部分入射光将被反射
一部分入射光将进入第二种媒质，并产生折射
1 2
媒质1 折射率n1
媒质2 折射率n2
1=2
媒质1
1
折射率n1
2
媒质2
折射率n2
n1·Sin1=n2·Sin2
•3
折射率 n＝光在真空中的传播速度/光在该媒质中的传播速度
媒质 真空 空气 水 多模光纤 单模光纤 玻璃 钻石
折射率 1.0 1.0003 1.33 1.457 1.471 1.5~1.9 2.42
1
4
4
3
1 非色散位移光纤 2 色散位移光纤 3 色散平坦光纤 4 非零色散位移光纤
2
0 1200
1400 1500 1600 1700 1800 nm
-4
-8
波长(nm)
•22
光纤：参数
光纤的光学及传输特性参数
截止波长：
光纤作为单模光纤工作的最短波长。工作 波长超过此波长时，只能传输基模，此时光纤 为单模光纤；工作波长低于此波长时，除基模 外，高次模也可传输，此时光纤为多模光纤。
如：Corning的Submarine Leaf光纤 Lucent的TrueWave XL光纤
光纤环网技术 ppt课件
我的地盘我做主
它机数据帧
跟自己没关系，还不赶快 转发！！
广播帧
大喇叭开始广播了，大家 都要严格执行哦！ 本机处理数据帧 转发数据帧到下一节点
光纤环网技术
环网从机双网口在收到它机数据时，要同 时转发对方端口的数据
Data frame
E0
E0
E0收到数据，E1转发，反之亦然.
E1
E1 Data frame
光纤环网技术
MAC IP地址不合法
自己的广播帧
重复帧
L为0
resolve
该帧为垃圾帧 丢弃该帧
resolve
该帧自己不用处 理 丢弃该帧
resolve
该帧已接收到，重 发的不处理 丢弃该帧
resolve
该帧的IP不属于 任何终端从机 丢弃该帧
发送数据 目的地址
IP0 IP1 IP2 IP3
帧号+1 帧号+1 帧号+1 帧号+1
2.接收数据维护帧号
接收数据 源地址
IP0 IP1 IP2 IP3
帧号更新 帧号更新 帧号更新 帧号更新
光纤环网技术
光纤环网技术
2STe滑x动t in 窗here
2S滑动 窗
2S滑动 窗
光纤环网技术
网口
E0:网口0
光纤环网技术

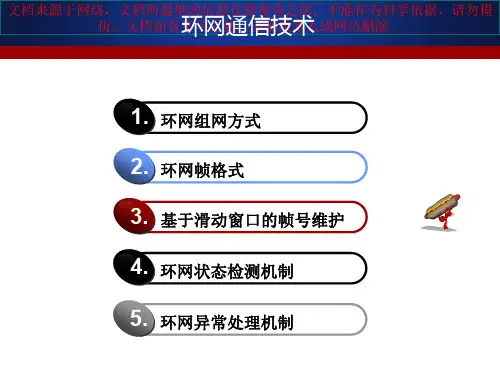

1. 环网组网方式 2. 环网帧格式 3. 基于滑动窗口的帧号维护 4. 环网状态检测机制 5. 环网异常处理机制
光纤环网技术
This is traditinal LAN type!
Switch or Router
Terminal
Terminal
Terminal Terminal
《光纤技术_2章》PPT课件_OK
轴向气相沉积法VAD
2021/7/23
光纤光学及其技术 21
多组分玻璃法 机械成形光纤预制棒法 凝胶法
2021/7/23
光纤光学及其技术 22
光纤拉制工艺
2021/7/23
光纤光学及其技术 23
2.4 光纤成缆技术
–成缆原因 –1 操作容易 普通涂覆后的光纤外径250～900m –2 保护光纤
2a=50 m 单模光纤
2a=8~10 m
外径：2b=125m
2021/7/23
光纤光学及其技术 3
光纤的种类——按纤芯折射率分布划分：
b a
b a
2021/7/23
阶跃多模光纤
渐变多模光纤
光纤光学及其技术 4
光纤的种类——阶跃光纤、渐变光纤
阶跃多模光纤： 大的纤芯和数值孔径
有利于光的收集，用于图像传输和照明
纯石英为纤芯，塑料为包层，主要用于多模阶跃 光纤
2021/7/23
光纤光学及其技术 13
2.3 光纤的拉制
原料制备 原料提纯 制棒 拉丝 涂 覆 筛选合格光纤
2021/7/23
光纤光学及其技术 14
1 制棒
预制棒： 直径10－20cm 长50－100cm 包层和纤芯的折射率已经分配完成 方法分为：气相沉积法和非气相沉积法 非气相沉积法包括：多组分玻璃法、凝胶
PBT：机械性能优良和耐化学性能，用于松 管材料 PE：抗潮性能，是室外光缆的材料 PVC：阻燃性很好，柔顺性和延展性 黑色聚乙烯：耐电性好，用于强电场 芳纶纤维：杨氏模量大，抗拉伸作用好 PET：耐热、化学稳定、低温柔性和绝缘 热塑性橡胶
2021/7/23
光纤光学及其技术 26
2.4 光纤成缆技术
《光纤技术及应用》课件
光纤传感的主要 技术难点和解决 方案
探讨光纤传感技术 面临的挑战和解决 方案。
光纤传感的未来 发展方向
展望光纤传感技术 的未来发展方向。
第四部分：光纤仪表及其他应用领域
光纤仪表的基本原理和分类
详细介绍光纤仪表的基本原理和常见分类。
光纤仪表的应用领域
探讨光纤仪表在各个行业中的广泛应用。
光纤仪表的优势和不足
解释光纤的组成结构和 材料特性。
4 光纤的基本工作原理
详细讲解光纤传输光信号的工作原理。
5 光纤技术的优势和应用场景
探讨光纤技术相对于其他传输媒介的优势 和广泛应用领域。
第二部分：光纤通信
1
光纤通信系统相关术语
2
介绍与光纤通信相关的术语和概念。
3
光纤通信的网络拓扑结构
4
解释光纤通信的网络拓扑结构及其特
《光纤技术及应用》PPT 课件
本课件将介绍光纤技术及其应用。涵盖光纤技术基础、光纤通信、光纤传感 技术、光纤仪表及其他应用领域等内容，帮助您了解光纤技术的发展和应用 场景。
第一部分：光纤技术基础
1 什么是光纤技术
介绍光纤技术的定义和 基本概念。
2 光纤技术的发展历程 3 光纤的主要构成
回顾光纤技术从诞生到 现在的发展历程。
点。
5
光纤通信系统概述
概述光纤通信系统的组成和基本原理。
光纤通信的传输方式和速度
探讨光纤通信的传输方式及其速度性 能。
光纤通信的故障排除和维护
介绍光纤通信故障排除和维护的基本 方法与注意事项。
第三部分：光纤传感技术
光纤传感原理及 分类
解析光纤传感的基 本工作原理和常见 分类。
光纤传感应用场 景
《光联网技术》课件
智能家居
光联网技术为智能家居提供了高速稳定的互 联网连接，使得智能设备能够实现互联互通。
光联网技术的优势和挑战
1 高速传输
2 可靠性
光联网技术的高速传输能力，使得数据能 够以更快的够很 好地抵抗干扰和噪声。
3 数据安全
4 基础设施建设
光联网技术提供了更高的数据安全性，光 信号不易窃听和干扰。
互联网连接
光联网技术提供了快速、稳定 的互联网连接，使人们能够畅 通地进行在线活动。
光联网技术的定义
光联网技术是一种利用光纤传输数据的高速互联网连接技术。
光联网技术的发展历程
1
20世纪70年代
光纤通信技术的问世奠定了光联网技术的基础。
2
20世纪90年代
光联网技术开始应用于互联网骨干网络，实现了更快的数据传输速度。
3
21 世纪以后
光联网技术得到了进一步发展，为各个行业提供了高速、可靠的互联网连接。
光联网技术的应用领域
通信
光联网技术为通信行业提供了高速、高质量 的数据传输，推动了通信技术的快速发展。
交通
光联网技术在交通领域的应用，实现了交通 信号的智能化控制和交通信息的实时传输。
医疗
光联网技术在医疗领域的应用，使得远程医 疗和医疗数据传输更加便捷高效。
《光联网技术》PPT课件
欢迎来到《光联网技术》PPT课件。在本次课程中，我们将探讨光联网技术 的定义、发展历程、应用领域、优势和挑战，以及未来的展望。
概述
了解什么是光联网技术，它是如何实现数据传输的重要技术。
光纤网络
数据传输
光纤网络是光联网技术的基础， 它通过纤维光缆将数据以光信 号的形式传输。
光联网技术通过光信号的高速 传输，将大量数据迅速且可靠 地传输到目的地。
光联网技术为智能家居提供了高速稳定的互 联网连接，使得智能设备能够实现互联互通。
光联网技术的优势和挑战
1 高速传输
2 可靠性
光联网技术的高速传输能力，使得数据能 够以更快的够很 好地抵抗干扰和噪声。
3 数据安全
4 基础设施建设
光联网技术提供了更高的数据安全性，光 信号不易窃听和干扰。
互联网连接
光联网技术提供了快速、稳定 的互联网连接，使人们能够畅 通地进行在线活动。
光联网技术的定义
光联网技术是一种利用光纤传输数据的高速互联网连接技术。
光联网技术的发展历程
1
20世纪70年代
光纤通信技术的问世奠定了光联网技术的基础。
2
20世纪90年代
光联网技术开始应用于互联网骨干网络，实现了更快的数据传输速度。
3
21 世纪以后
光联网技术得到了进一步发展，为各个行业提供了高速、可靠的互联网连接。
光联网技术的应用领域
通信
光联网技术为通信行业提供了高速、高质量 的数据传输，推动了通信技术的快速发展。
交通
光联网技术在交通领域的应用，实现了交通 信号的智能化控制和交通信息的实时传输。
医疗
光联网技术在医疗领域的应用，使得远程医 疗和医疗数据传输更加便捷高效。
《光联网技术》PPT课件
欢迎来到《光联网技术》PPT课件。在本次课程中，我们将探讨光联网技术 的定义、发展历程、应用领域、优势和挑战，以及未来的展望。
概述
了解什么是光联网技术，它是如何实现数据传输的重要技术。
光纤网络
数据传输
光纤网络是光联网技术的基础， 它通过纤维光缆将数据以光信 号的形式传输。
光联网技术通过光信号的高速 传输，将大量数据迅速且可靠 地传输到目的地。
光纤环网技术
IP3
环网从机 IP3
IP3 + state IP2 + state IP1 + state IP0 + state
数据帧异常情况处理
MAC IP地址不合法
自己的广播帧
重复帧
TTL为0
resolve
该帧为垃圾帧 丢弃该帧
resolve
该帧自己不用处 理 丢弃该帧
resolve
该帧已接收到，重 发的不处理 丢弃该帧
Technology Service
环网示意图
主机
从机1
光纤环网
从机4
从机2
从机3
单环结构
❖ 拓扑结构：点到点链路连接，构成闭合环 ❖ 传输媒体：电口、光纤 ❖ 最多站点数：120（目前支持）
从机2
环网节点
节点 从机3
单向环
从机1
主机
双环网结构
❖拓扑结构：点到点链路连接，构成闭合环 ❖传输媒体：电口、光纤 ❖最多站点数：120（目前支持）
Terminal
Terminal Terminal
Terminal
环网的产生历史
High cost
Market
showpiece
Technology
Service
环网是如何诞生的闭锁单元都挂到 交换机上，成本相对比较高
Product
Low cost Market
环网通信技术
1. 环网组网方式 2. 环网帧格式 3. 基于滑动窗口的帧号维护 4. 环网状态检测机制 5. 环网异常处理机制
传统的局域网组网方式
This is traditinal LAN type!
Switch or Router
光纤环网介绍PPT课件
简述
简述
传统的光纤网络采用的是主干的方式，中间的任何一条连接线断掉， 都至少会影响连接中的一个区域。这就给网络的安全性带来隐患。于是建立 环网链路防止一处连接发生故障而影响整体网络，使网络处于冗余模式就显 得非常必要。
第1页/共13页
目前我公司所连接的光纤环 网用到的HUB主要是台湾产 的MOXA HUB系列，下面 是这个系列的一个代表 ED6008，它的外观如右图 所示： 其中我们在硬件上的主要接 口是10、11（两对光纤接 口），12（六个RJ45接 口）。
在上面HUB的介绍中可以看到： 每一个HUB都有一对光纤接口：PORT7，PORT8。 （即第10，11号端Байду номын сангаас）
第10页/共13页
跳线设置2
光纤环网的跳线设置如下：将每个HUB的PORT7口连接下一个HUB的PORT8 口，同样的将PORT8口连接下一个HUB的PORT7口。需要注意的是每一对光纤 的收发要对应。
电源
第4页/共13页
IP地址设定1 1、用一根普通的平行线网线将电脑与HUB上的任何一个 RJ45口相连。 2、打开MOXA HUB所带的软盘中的应用软件 3、弹出界面如下：
第5页/共13页
IP地址设定2
4、点击查找按钮，软件会找到与电脑相连接的MOXA HUB
第6页/共13页
IP地址设定3
5、双击你选中的MOXA HUB（显示蓝色），就可以修改对应的这个HUB的 IP地址和掩码
第7页/共13页
通讯方式设置1
1、将电脑的网络码和掩码设成与HUB相同。 2、在IE中输入HUB的地址，比方192.168.127.155
回车之后，IE会自动出现下面的画面
3、点击左侧状态树中的Communication Redundancy 在右侧弹出的下拉菜单中选择Turbo Ring即可。
简述
传统的光纤网络采用的是主干的方式，中间的任何一条连接线断掉， 都至少会影响连接中的一个区域。这就给网络的安全性带来隐患。于是建立 环网链路防止一处连接发生故障而影响整体网络，使网络处于冗余模式就显 得非常必要。
第1页/共13页
目前我公司所连接的光纤环 网用到的HUB主要是台湾产 的MOXA HUB系列，下面 是这个系列的一个代表 ED6008，它的外观如右图 所示： 其中我们在硬件上的主要接 口是10、11（两对光纤接 口），12（六个RJ45接 口）。
在上面HUB的介绍中可以看到： 每一个HUB都有一对光纤接口：PORT7，PORT8。 （即第10，11号端Байду номын сангаас）
第10页/共13页
跳线设置2
光纤环网的跳线设置如下：将每个HUB的PORT7口连接下一个HUB的PORT8 口，同样的将PORT8口连接下一个HUB的PORT7口。需要注意的是每一对光纤 的收发要对应。
电源
第4页/共13页
IP地址设定1 1、用一根普通的平行线网线将电脑与HUB上的任何一个 RJ45口相连。 2、打开MOXA HUB所带的软盘中的应用软件 3、弹出界面如下：
第5页/共13页
IP地址设定2
4、点击查找按钮，软件会找到与电脑相连接的MOXA HUB
第6页/共13页
IP地址设定3
5、双击你选中的MOXA HUB（显示蓝色），就可以修改对应的这个HUB的 IP地址和掩码
第7页/共13页
通讯方式设置1
1、将电脑的网络码和掩码设成与HUB相同。 2、在IE中输入HUB的地址，比方192.168.127.155
回车之后，IE会自动出现下面的画面
3、点击左侧状态树中的Communication Redundancy 在右侧弹出的下拉菜单中选择Turbo Ring即可。
光网络技术基础优秀PPT
仅对多模光纤有效。 B）.材料色散 不同波长的光在光纤中具有不同的传播速度。 C）.波导色散 光在不同结构的光纤中具有不同的传播速度。
单模光纤无模式色散，仅有材料色散与波导色散。
光纤与光缆（六）
衰耗 1310nm
G.653 波段
G.652
S
C
L
1550nm 波段
波长 nm
光纤与光缆（七）
2). 色度色散系数 每公里长度的光纤传输单位光源谱宽时所产生的脉冲展
OAM
TM
线路信号 STM-N
PDH支路信号 SDH支路信号
概 述 （五）
2). 分插复用器 ADM 设在网络的中间局站，完成直接上、下电路功能。
西侧线路信号 STM-N
OAM
ADM
东侧线路信号 STM-N
PDH支路信号 SDH支路信号
概 述 （六）
3). 再生器 REG 设在网络的中间局站，目的是延长传输距离，但不
单位光功率信号入射时产生的光电流 （A/W）。 Is(t) = RP(t)
2). 结电容Cd 一般仅几个PF。 它对PIN的响应时间及光接收机灵敏度都有影响。
光接收器件与光接收机（四）
3、PIN的特点与应用 1). 优点
— 附加噪声低； — 使用方便，工作电压低； — 寿命长、价格便宜。 2). 缺点 — 响应度低（因无放大作用）；所制接收机的灵 敏度不高。 3). PIN的应用 适用于短距离的光纤通信系统。
能上、下电路。
西侧线路信号 STM-N
OAM
REG
东侧线路信号 STM-N
概 述 （七）
4). 数字交叉连接设备 兼有同步复用、分插、交叉连接、网络的自动恢
复与保护等多项功能。
单模光纤无模式色散，仅有材料色散与波导色散。
光纤与光缆（六）
衰耗 1310nm
G.653 波段
G.652
S
C
L
1550nm 波段
波长 nm
光纤与光缆（七）
2). 色度色散系数 每公里长度的光纤传输单位光源谱宽时所产生的脉冲展
OAM
TM
线路信号 STM-N
PDH支路信号 SDH支路信号
概 述 （五）
2). 分插复用器 ADM 设在网络的中间局站，完成直接上、下电路功能。
西侧线路信号 STM-N
OAM
ADM
东侧线路信号 STM-N
PDH支路信号 SDH支路信号
概 述 （六）
3). 再生器 REG 设在网络的中间局站，目的是延长传输距离，但不
单位光功率信号入射时产生的光电流 （A/W）。 Is(t) = RP(t)
2). 结电容Cd 一般仅几个PF。 它对PIN的响应时间及光接收机灵敏度都有影响。
光接收器件与光接收机（四）
3、PIN的特点与应用 1). 优点
— 附加噪声低； — 使用方便，工作电压低； — 寿命长、价格便宜。 2). 缺点 — 响应度低（因无放大作用）；所制接收机的灵 敏度不高。 3). PIN的应用 适用于短距离的光纤通信系统。
能上、下电路。
西侧线路信号 STM-N
OAM
REG
东侧线路信号 STM-N
概 述 （七）
4). 数字交叉连接设备 兼有同步复用、分插、交叉连接、网络的自动恢
复与保护等多项功能。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环网网口状态
网口
E0:网口0
状态： 0x00 － 断开 0x01 － 连接
E1:网口1
状态： 0x00 － 断开 0x10 － 连接
环网节点数据帧处理
发送数据
▪ 状态帧：添加从 机状态
▪ 它机数据帧转发 ▪ 广播帧转发
节点
接收数据
▪ 状态帧 ▪ 本机数据帧 ▪ 它机数据帧 ▪ 广播帧
环网节点接收数据帧处理
IP3
环网从机 IP3
IP3 + state IP2 + state IP1 + state IP0 + state
数据帧异常情况处理
MAC IP地址不合法
自己的广播帧
重复帧
TTL为0
resolve
该帧为垃圾帧 丢弃该帧
resolve
该帧自己不用处 理 丢弃该帧
resolve
该帧已接收到，重 发的不处理 丢弃该帧
1
保留
42-1496
数据段பைடு நூலகம்
2.含义
目的地址、源地址：对应“tu”+ IP地址共6个字节。 协议类型：0x88b7 帧序号：发送端发往目标地址的帧序号。 跳数TTL：当应用帧发出时，链路层把该跳数赋一初值。
该帧每过一从机，跳数减1，当跳数变为0时， 停止转发该帧。 数据段：应用数据。
发送端、接收端帧号维护规则
本机数据帧
读取数据到数据缓冲 通知应用程序读取数据 数据不转发
我的地盘我做主
它机数据帧
跟自己没关系，还不赶快 转发！！
广播帧
大喇叭开始广播了，大家 都要严格执行哦！ 本机处理数据帧 转发数据帧到下一节点
它机数据转发
环网从机双网口在收到它机数据时，要同 时转发对方端口的数据
Data frame
E0
E0
光纤环网技术 PPT
环网通信技术
1. 环网组网方式 2. 环网帧格式 3. 基于滑动窗口的帧号维护 4. 环网状态检测机制 5. 环网异常处理机制
传统的局域网组网方式
This is traditinal LAN type!
Switch or Router
Terminal
Terminal
Terminal Terminal
1.发送数据维护帧号
发送数据 目的地址
IP0 IP1 IP2 IP3
帧号+1 帧号+1 帧号+1 帧号+1
2.接收数据维护帧号
接收数据 源地址
IP0 IP1 IP2 IP3
帧号更新 帧号更新 帧号更新 帧号更新
滑动窗口停等协议
接收数据的滑动窗处理
2STe滑x动t in 窗here
2S滑动 窗
2S滑动 窗
resolve
该帧的IP不属于 任何终端从机 丢弃该帧
数据处理流程
处理结束
本机处理或转发
•本机数据处理或转发
目标IP判断
•判断是本机IP、它机IP，还是广播IP
异常帧处理
• 对异常情况帧的筛选
结束
E0收到数据，E1转发，反之亦然.
E1
E1 Data frame
环网状态检测
状态检测帧
从机1
从机2
主机
Add my ip & state
Add my ip & state
Add my ip & state
从机收到主机状态查询帧
IP2 + state IP1 + state IP0 + state
Technology Service
环网示意图
主机
从机1
光纤环网
从机4
从机2
从机3
单环结构
❖ 拓扑结构：点到点链路连接，构成闭合环 ❖ 传输媒体：电口、光纤 ❖ 最多站点数：120（目前支持）
从机2
环网节点
节点 从机3
单向环
从机1
主机
大家学习辛苦了，还是要坚持
继续保持安静
双环网结构
❖拓扑结构：点到点链路连接，构成闭合环 ❖传输媒体：电口、光纤 ❖最多站点数：120（目前支持）
双环网特点
双环网
• 双环逆向拓朴结构 • 完全分布式的访问控制方法 • 支持单播和广播报文 • 自动拓朴发现，动态IP管理。 • 环节点热插拔 • 基于报文滑动窗处理技术 • 更多 －>
光纤环网参考模型
Two Column Documents
1.MAC帧
帧格式介绍
6
6
2
1
1
1
目的地址 源地址 协议类型 帧序号H 帧序号L 跳数TTL
Terminal
Terminal Terminal
Terminal
环网的产生历史
High cost
Market
showpiece
Technology
Service
环网是如何诞生的？
•光交换机一个光口大约5000元， 如果所有的智能闭锁单元都挂到 交换机上，成本相对比较高
Product
Low cost Market
