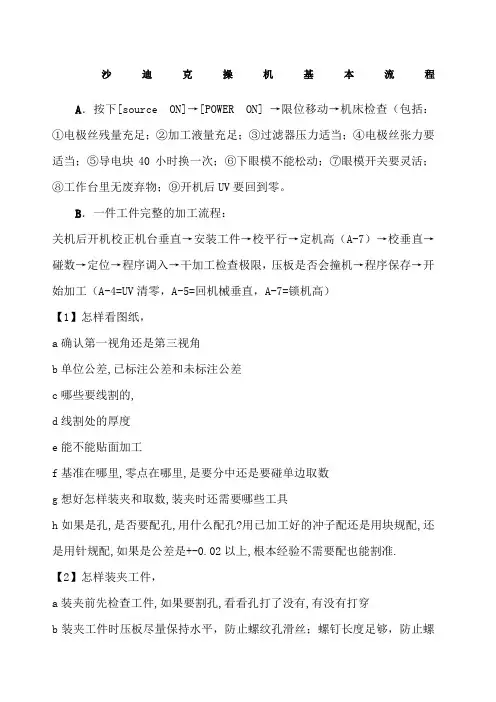

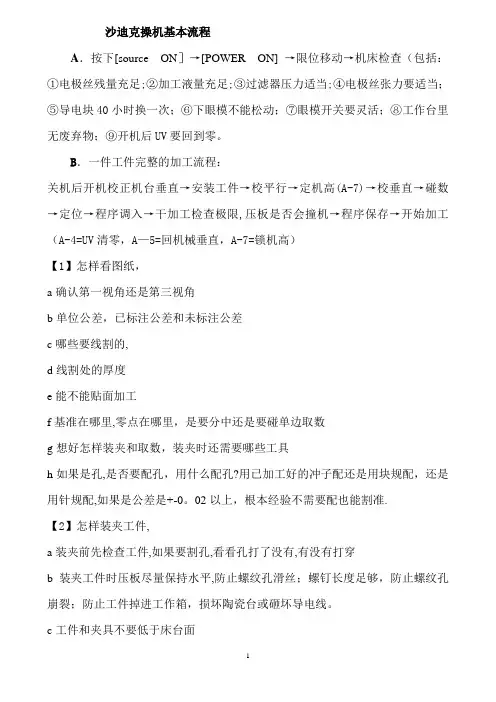

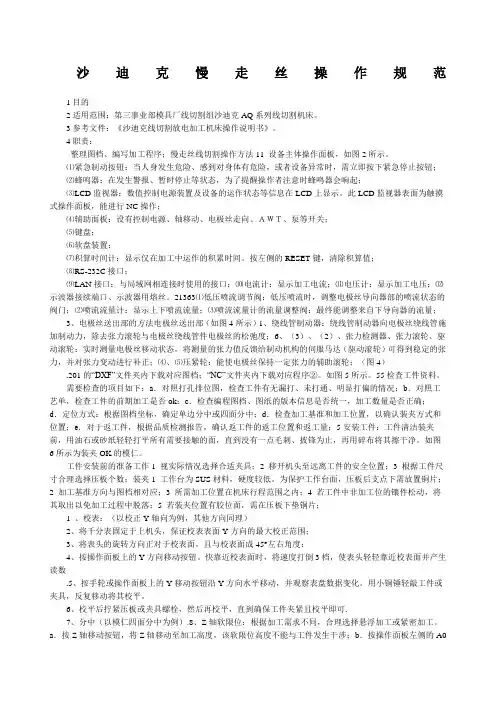

沙迪克操机基本流程A．按下 [source ON]→ [POWER ON]→限位移动→机床检查（包括：①电极丝残量充足；②加工液量充足；③过滤器压力适当；④电极丝张力要适当；⑤导电块40 小时换一次；⑥下眼模不能松动；⑦眼模开关要灵活；⑧工作台里无废弃物；⑨开机后UV要回到零。

B．一件工件完整的加工流程：关机后开机校正机台垂直→安装工件→校平行→定机高（A-7 ）→校垂直→碰数→定位→程序调入→干加工检查极限，压板是否会撞机→程序保存→开始加工（A-4=UV 清零， A-5= 回机械垂直， A-7=锁机高）【 1】怎样看图纸，a确认第一视角还是第三视角b单位公差 , 已标注公差和未标注公差c哪些要线割的 ,d线割处的厚度e能不能贴面加工f基准在哪里 , 零点在哪里 , 是要分中还是要碰单边取数g想好怎样装夹和取数 , 装夹时还需要哪些工具h如果是孔 , 是否要配孔 , 用什么配孔 ?用已加工好的冲子配还是用块规配, 还是用针规配 , 如果是公差是+以上 , 根本经验不需要配也能割准.【 2】怎样装夹工件，a 装夹前先检查工件, 如果要割孔 , 看看孔打了没有, 有没有打穿b装夹工件时压板尽量保持水平，防止螺纹孔滑丝；螺钉长度足够，防止螺纹孔崩裂；防止工件掉进工作箱，损坏陶瓷台或砸坏导电线。

c工件和夹具不要低于床台面d上面的压板前面不要超过下面的床台或拖板e小心操作，避免上机头与工件或夹具碰撞，造成零部件损坏。

f当工件表面不平时不能用贴面加工，喷嘴与工件的间隙必须保证在任何位置都超过。

【 3】校表：①校边平行表针成 30 度以内靠近工件要校的边，按住 X+X-Y+Y-移动表，表顺时针转，说明所移动的方向高了，用铜棒敲下去；表顺逆针转，说明所移动的方向低了，用铜棒敲平，来回移动轴一直到表针不动为止。

②校平面平面在 2 丝以内，一般情况下，是容许的。

如果多了，就要用铜棒或压板调节，或者垫纸，最终校平为止。

用手少力涅住工件，感觉会不会动，感觉冲水不会动，就校好平面了平面校好后，要重新再校一下边，看下有没有变化，如果有变化，要再校平，再看平面，如果有变化，继续校好，如果平面很平了，不用校了。

进行下一步。

③打旋转什么情况下打旋转：一般圆棒和圆锥或者不便于用表去校的工件，可以打旋转，如果是打表校正时间很长，用打旋转可以节约时间，也可以用打旋转校边平行打旋转的方法：先在左边碰一点→G92XY→移到右边同一个直线的地方碰一点→MDI 里面输入KX*.*KY*.*回车下一行输入 G126（ *.* 中的数为当前XY座标中显示的数）→ - 按绿色键 ENT执行→然后再在这条直线上碰两点 , 验正这条边是不是打旋转正确了, 也就是水平了打旋转后哪些操作功能不要使用: 不要用 G97 不要校垂直 ( 校工件火花垂直最好在打旋转之前做好)不要用无代码中的垂直校火花【4】有锥度工件怎样设置 TP 值床台面到编程面的距离 =TP值流程 : 用表在床台上点一点数 , 指针指到某一格 , 心里记住→ MDI 中输入 G92Z,执行→抬机头 , 在所要取编程面的地方点一点数, 表针要移到刚才心里记住的那一格→记下Z 轴数 , 写入到程式中【 5】怎样定机高定机高流程 : 按 XY 将机头移至工件上方位置→按Z-, 将机头降下一点→机头降到快接近工件时, 把档位按到 2 档→慢慢按Z- 将机头降下来→用铜片在机头和工件间前后左右移动, 直到铜片移动有点阻力的感觉→按 A-7 锁机高什么情况下要校自动穿线的水花？为了让自动穿线成功率高。

当机床上有两个加工不一样的工件，机头高度变化很大时，才要校一下水花，一般情况下是不用校水花的。

校水花流程：按 FREE将穿线管拉下来→按UVW灯开→按面板手动→无代码→设定→按AWT2UV补正→按吸线开→按UV键调水花调到水花四溅OK→吸线关→按自动登录→选OK→ MDI中输入 UV回零→ ENT执行。

【 6】校正工件火花垂直校工件垂直火花流程：上机头水管打开→定机高→按Z+把机头抬高一点→按（XY）把机床移到旁边一点→按FREE把穿线管拉下来→按自动穿线→用风枪把工件和上下机头吹干→把机头移至要碰火花的位置→打开UV开关→灯手动- 无代码 - 设定垂直定位- 手动 - 调好 XY同 +- 方向→按ENT执行→按UV调火花直到上下火花均匀为OK→按 A-4 把 UV清零。

【 7】碰数定座标如果工作台同时有两个工件，分中时不能用G97，用 G92。

G80碰数流程：把上机头水管松开→机头移至工件旁边→自动穿线→用风枪把上下机头和工件吹干→走线→在面板MDI中输入 G80X+-， Y+- →按 ENT执行→在MDI 中输入 G97 和线半径（例：输入G80X后输入线半径；输入G80X-后输入线半径；输入G80Y 后输入线半径，输入G80Y-后输入线半径）→按ENT执行。

G01 碰数流程在面板MDI中输入C777回车,G01X+-*.*，Y+- *.*→按绿键ENT执行→看到火花上下一致后 , 心中快速数123, 马上按红色OFF键→在 MDI中输入 G97 和线半径 ( 例如→按ENT执行三点分圆流程：校好平行→看机高→自动穿线→走线→按面板内手动→无代码→任意三点→选择第一点→按ST 键和相对应的XY键→接触感知报警后手松开→按ACK解除报警→第二点、第三点和第一点相同→按ENT执行回到圆中心→在MDI 中输入 G97XY，ENT执行→再做一次三点分圆→看情况两次结果在两三μ以内（如果误差太大，在G55 座标系中再做一次三点分圆），→按自动剪线→在MDI 中输入G192XY→输入 XY→输入 G97XY，按绿键ENT执行→ OK后→升水→调程序→按ENT执行开始加工。

【 8】分孔中心圆内孔分中流程：校好平行和垂直→把上机头水管打开→定机高→把机头移至工件要分中的孔→自动穿线→面板手动→无代码→孔中心→设定孔快走量, 次数等→按ENT 执行→分到中间后，MDI 中输入G54G97XY→再分一次比较一下→取两次的中间值→在MDI中输入 G55G82XY回车 G54G97XY→按绿键ENT执行两边分中 : 先取左边一点 , 设为零 G92XY,再取右边的一点→在MDI 中输入或者 G97Y→按绿键ENT执行 , 即完成了两边分中. 至于取某一点的数方法取数时特别注意:G80 时 , 一定要先按走线G80 或 G01 时 , 一定要用C777 条件T90 回车 G82X或 Y 回车, 可以用 G80 或 G01G97X【 8】调程式按要求调正常的程式名用①检查程式改程式程序里面H代表补正， A 代表锥度以上在程序正常检索的补正后面加减；补正值编程检索出来第一刀全部改为，内孔第二刀减 2 第三刀加3，外形第二刀减 1 第三刀加4。

例如 : 图纸要求内孔间隙单边大，那么程式中H 值每一刀均要减；图纸要求内孔间隙单边小，那么程式中H 值每一刀均要加；图纸要求外形间隙单边大，那么程式中H 值每一刀均要加；图纸要求外形间隙单边小，那么程式中H 值每一刀均要减；G41与 G51一致 ,A 值要求第二刀第三刀可以改,冲子外形时用QAICΦ线与ф线径不同，条件和补正值就不同检查 TP 值对不对 , 有没有小数点RA坐标旋转，需同时和G26 一起输入。

程序内 BACK代表”之前”的意思，执行前面需加MOO，大写 . 例如 : 表示上一段走完之前的暂停；JUMP代表呼唤的意思，执行后面加N，且有同样的四位数字。

例如 JUMP1111,那么就从后面的N1111 程式开始执行加工,N1111 到前面 JUMP1111之间的程式不执行程序内用括号括起来的文字是一种注释, 用来看的 , 不起任何作用，加工中忽略.调程序加工：面板编辑→装载→ A 盘→文件→图形→加工轨迹描画→描画文件保存→加工→按Home →按 ENT执行。

【 9】加工加工中注意事项按下加工 ENT之前 , 看全座标系中Z 值是不是为零 , 其它座标有没有不一致的.听放电声音 , 咔咔为正常 , 断断断续续的声音为不正常, 注意检查是哪里问题加工中，废料要及时捡出，粗加工的速度变化，加工声音, “咔咔”为正常）。
