上表中温度系数代码只是温度代码中的常用部分，在温度系数中有H、J、 K系列代码，因为其他代码特性的元件使用比较少，因此在这里不做相关介绍。
附页1：常见贴片元件尺寸规范介绍
在贴片元件的尺寸上为了让所有厂家生产的元件之间有更多的通用性，国际上各大厂 家进行了尺寸要求的规范工作，形成了相应的尺寸系列。其中在不同国家采用不同的单位 基准主要有公制和英制，对应关系如下表：
三、常见电子元件误差及温度系数表示方法 ：
1、元件误差的字母识别法：
误差代码 误差范围
C
±0.25pF
D
±0.5pF
J
±5%
K
M
Z
±10% ±20% -20%~+80%
误差代码在表中列出的仅仅为最常用的几个代码，其它还有B、F、 G分别代表：B表示±0.1pF ， F表示±1% ，G表示±2%。其中B、C、D仅 用来表示电容元件的误差。

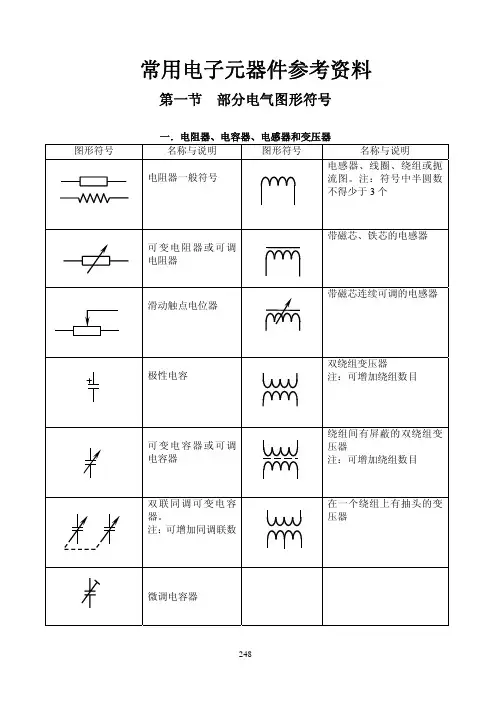

一、常见电子元件的分类：
1、构成电子线路的基本元件： 3）电感：电子学符号——L
按电感的封装形式：贴片电感、手插电感 按电感的加工方式：绕线电感、叠层电感 按电感的外观及功能：色环电感、空心线圈、铁心线圈、瓷芯
电感、滤波电感、滤波器、浪涌吸收器等
以上三类元件是构成电子线路的基本元件，也是电子学中最重要的元件。 凡是电子线路中这些元件是必不可少。用电阻、电容和电感的组合可以完成所 有其他元件的全部功能。
贴片钽电容的基本单位：μF.
六、电容元件的识别 ：
负极标示
电容值
ห้องสมุดไป่ตู้
c、贴片电解电容：材质电解质。表面 有丝印，有极性。外观上可见铝制外壳。 电解电容表面有一条黑色丝印用来表示 电解电容的负极，并且在丝印上标明有 电容值和工作电压，大部分生产厂家还 在丝印上加注一些跟踪标记。尺寸有各 种大小（主要尺寸见附页1贴片元件尺寸 介绍）。
第一、二、三环表示元件值有效数字，第四环表示有效数字后应乘的位数,第五环 表示误差。（五色环电阻）
四、色环元件的识别 ：
C、色环电阻实例：
金色环
第五环：宽度比前面 环宽一倍
四色环电阻：最后一环为金色
五色环电阻：最后一环的宽度为其 它环宽度的两倍
d、色环电阻的基本单位为：欧姆（ohm）
四、色环元件的识别 ：
贴片电解电容的基本单位：μF.
工作电压
六、电容元件的识别 ：
2、手插电容：
手插电容主要有：瓷片电容、聚脂电容、电解电容、安全电容。
温度系数
a、瓷片电容：是最常用的一类电容，其 性能稳定，可适用的频率广泛，体积小 型化容易。元件表面有丝印，无极性。
元件值
容许误差
容值识别规则：第一、二位表示元件值 有效数字，第三位表示有效数字后应乘 的位数。允许误差也在丝印上有体现， 并且部分生产厂家将温度系数也印在元 件本体上。 基本单位： pF。
电阻：不均匀 电感：均匀
五、电阻元件的识别 ：
1、贴片电阻：
贴片电阻是一种外观上非常单一的元件。方形、黑 色，表面有丝印标识元件值，体积小。尺寸有各种 大小（主要尺寸见附页1贴片元件尺寸介绍）
阻值识别规则：第一、二位表示元件值有效数字， 第三位表示有效数字后应乘的位数。它的允许误 差应在材料的厂家编码中用误差代码来识别。
C0H -55℃~125℃ 0±60ppm/℃
X7R -55℃~125℃
±15%
X5R -55℃~85℃
±15%
温度系数代码 温度变化范围 元件值变化范围
Y5V -30℃~85℃ +20~-80%
Z5U 10℃~85℃ +20%~-80%
B -25℃~85℃
±10%
CK -55℃~125℃ 0±250ppm
五、电阻元件的识别 ：
5、可调电阻：
可调电阻是一种可以手工调节电阻值的元件，它 的优点在于可以在一定范围内获取所需的电阻， 从而被广泛使用于需要调节参数的电子仪器、设 备和家用电器上。
六、电容元件的识别 ：
1、贴片电容： 贴片电容主要有：瓷片电容、贴片钽电容、贴片电解电容、贴片纸多层电容。
a、贴片电容：普通型，材质瓷片。外型单一、 外观单一，表面没有丝印，没有极性。有多种 颜色主要有褐色、灰色、淡紫色等。尺寸有各 种大小（主要尺寸见附页1贴片元件尺寸介绍）。
塑封二极管
锗二极管
硅二极管
开关二极管、稳压二极管
整流二极管、发光二极管
2、常见的其它电子元件 2）三极管：电子学符号——Q or TR
按封装形式：贴片三极管、手插三极管 按加工方式：普通三极管、MOS三极管 按半导体结：PNP管、NPN管；N-Channel MOS管、P-Channel MOS管
二、常用电子元件的单位及换算关系：
3、H——电感单位： 基本单位：亨利（H） 常用单位：纳亨 nH 微亨 μH 毫亨 mH 换算关系：1H=1000mH=1000,000μH=1000,000,000nH
注意：电阻单位是基本单位是小单位，而电容和电 感基本单位是大单位。常用单位在相临单位之间是千进制。
普通贴片电容的基本单位：pF.但此 电容量一般较大在μF级。
六、电容元件的识别 ：
正极标示
电容值 工作电压
c、贴片钽电容：材质钽介质。表面有 丝印，有极性。有多种颜色主要有黑色、 黄色等。钽电容表面有一条白色丝印用 来表示钽电容的正极，并且在丝印上标 明有电容值和工作电压，大部分生产厂 家还在丝印上加注一些跟踪标记。尺寸 有各种大小（主要尺寸见附页1贴片元件 尺寸介绍）。
2、常见的其它电子元件 9）保险管：电子学符号——Fuse
是一类可快速熔断或阻值变化很大的电阻。在正常工作时电阻 很小可近似为导线，在电路发生异常时快速熔断或电阻变得很大 近似为断路。
以上内容是电子元件的分类。各种分类分类方法不尽相同，但在分 类的方法上无外乎依据元件的特性来分，例如：我们可将二极管、三极 管、IC归为一类元件，依据材料特性它们都属于半导体类元件。
在以上分类中严格意义来讲变压器就属于电感类元件，保险管就属 于电阻类元件，光电耦合器属于IC类元件。
二、常用电子元件的单位及换算关系：
1、Ω——电阻单位： 基本单位：欧姆（ohm） 常用单位：千欧——KΩ 兆欧——MΩ 换算关系：1MΩ=1000KΩ=1000,000Ω
2、F——电容单位： 基本单位：法拉（F） 常用单位：皮法 pF 纳法 nF 微法 μF 毫法 mF 换算关系：1F=1000mF=1000,000μF=1000,000,000nF=1000,000,000,000pF
络的工作使输入到放大管的电压稳定从而使放大 管输出稳定，这样放大管既保持稳定输出又得到 了保护。
五、电阻元件的识别 ：
3、热敏电阻：
热敏电阻是一种电阻值随温度变化而产生变化的电阻， 由于它的这种变化特性使它广泛的被应用在需要进行 元器件需要热保护或热控制的产品上。在我们公司的 电源类产品中被使用在大功率放大管的热保护，当放 大管温度增高时热敏电阻阻值变化利用电阻分流网络 的工作使输入到放大管的电流减小，从而使放大管输 出功率减小发热降低，这样放大管在达到热平衡后保 持稳定输出，从而使放大管得到了保护。
3）集成电路（IC）：电子学符号——U 按封装形式：DIP（双排直插）、SOT（双排贴片）、 QFP（四方贴片）、BGA（底部引脚贴片） 按封装材料：塑封IC、陶瓷IC
2、常见的其它电子元件 4)开关：电子学符号——SW
按功能特性：拨档开关、按键开关、热敏开关
5)插座：电子学符号——J 插座形式多样一般可分为插针式和插孔式，大多插座都为插孔式。
6）晶振：电子学符号——X 是一类比较特殊的元件，性质上不类似其它的元件，在电子学 特性上无法界定它的属于阻、容、感性，所以其电子学符号采 用数学符号中自变量符号X。
7）光电耦合器：是一种使用电信号控制的通断型元件。
8）变压器：是一种通过耦合线圈对电压信号进行变换的元件。 按耦合方式：互耦式变压器、自耦式变压器。
单位（英制） 0201 0402 0603 0805 1008 1206 1210 单位（公制） 0.6x0.3 1.0x0.5 1.6x0.8 2.0x1.25 2.5x2.0 3.2x1.6 3.2x2.5
注：1）此处的0201表示0.02X0.01inch,其他相同; 2）在材料中还有其它尺寸规格例如：0202 、0303、0504、1808、1812、
3、色环电感的识别： 1）色环排列的辨认：
a、色环排列顺序：一般情况下最后一环为金色或银色, b、电感值的读取：第一、二环表示元件值有效数字，第三环表示有效数字后应
乘的位数，第四环表示误差（如第四环为底色即无第四环表示误差为±20％〕。
c、色环电感的基本单位 为：微亨（μH）
金色环
四、色环元件的识别 ：
黑棕红橙黄绿蓝紫灰白 金 银
0 1 2 3 4 5 6 7 8 9 －1 －2
2、色环电阻的识别： 1）色环排列的辨认： a、色环排列顺序：一般情况下最后一环为金色或银色,如果不是金色和银色，
则最后一环的宽度是其它环的两倍.
b、电阻值的读取：第一、二环表示元件值有效数字，第三环表示有效数字后应乘 的位数，第四环表示误差。(四色环电阻）
普通贴片电容的基本单位：pF.
六、电容元件的识别 ：
b、贴片纸多层电容：普通型，材质纸质。 表面部分厂家的元件有丝印，外形主要有 椭圆和方形两种，外观上椭圆形一般呈银 白有金属光泽、方形呈褐色，从侧面能看 到纸介质分层情况。这种电容没有极性。 尺寸有各种大小，但体积一般较大（主要 尺寸见附页1贴片元件尺寸介绍）。
2、常见的其它电子元件
1）二极管：电子学符号——D
按封装的形式：贴片二极管、手插二极管
按封装的材料：玻璃二极管、塑封二极管
按半导体材料：硅二极管、锗二极管
