高压验电器使用方法-CAL-FENGHAI.-(YICAI)-Company One1高压验电器的正确使用高压验电器：（High-pressure electroscope）系列高压验电器由电子集成电路制成的声光报警装置性能稳定、可靠。
具有全电路自检功能和抗干扰性强等特点。
系列高压验电器适用于 220V-500V 、6KV 、10KV 、35KV 、110KV 、220KV 、500KV 交流输配电线路和设备的验电，无论是白天或夜晚、室内变电所站或室外架空线上，都能正确、可靠地使用，是电力系统电气部门必备的安全工具。
高压验电器分类：按照适用电压等级可分为：验电器、6KV、10KV验电器、35KV、66KV验电器、110KV、220KV验电器、500KV验电器。
高压验电器技术参数：（1）6KV高压验电器有效绝缘长度：840mm 手柄长度：120mm 节数：5 护环直径：55mm 接触电极长度：40mm（2）10KV高压验电器有效绝缘长度：840mm 手柄长度：120mm 节数：5 护环直径：55mm 接触电极长度：40mm（3）35KV高压验电器有效绝缘长度：1870mm 手柄长度：120mm 节数：5 护环直径：57mm 接触电极长度：50mm（4）110KV高压验电器适用电压等级：110KV 回态长度60cm 伸态长度200cm（5）220KV高压验电器适用电压等级：220KV 回态长度80cm 伸态长度300cm（6）500KV高压验电器适用电压等级：500KV 回态长度160cm 伸态长度720cm高压验电器使用范围：额定频率：50HZ （我国与部分国家规定家庭电路的电压使用标准为220v50Hz ，即家庭用电电压为220v 这是交流电的标志，我国所用的交流电频率都为50hz,波形为标准正弦波）中国家用电压是220V，人体安全电压是不高于36V 而日本和一些欧洲的国家家用电压是110V，电压高比电压低输送相同功率电能所用的输电线路要小，但其电力变压设备、动力设备所需的线圈匝数要多、绝缘要求也高。
如何正确使用操作高压直流验电器 直流验电器如何操作
如何正确使用操作高压直流验电器直流验电器如何操作一.使用方法及注意事项为保证人身和设备的安全，确保验电器的完好性，验电器应存放在空气流通、环境干燥的场所。
验电操作前应对验电器进行自检，方法是：按下自检按钮验电指示器应发出清楚的声光报警信号。
若自检无声光指示信号时不得进行验电操作。
验电操作前还须检查接地引下线是否完好，接触点是否牢靠。
二.验电操作次序为：（1）将接地引下线的地轧，牢靠地夹在良好的接地轨或极上。
（2）将接地引下线上端的插头牢靠地插进首节杆末端的插孔内。
（3）旋上验电指示器，并进行自检试验。
（4）拉伸全部绝缘操作杆，使其拉足并定位。
（5）操作人员应先将该验电器的有电部位上验电，证明该验电器性能完好，然后在施工部位上验电，确认施工部位是否有电，最后，还应回复到有电部位进行复验，以确保该验电器的完好性。
GD—1500高压直流验电器接受微功耗集成电路，静态功耗极微，因此长期使用无须更换电池，当进行自检试验不能发出声光信号时，再考虑更换电池。
验电器如遇损坏，切勿擅自处理，请适时与我公司联系修理或更换。
关于直流验电器的使用直流验电器为保证人身和设备的安全，验电器必需按规定，每半年进行一次定期防备性试验。
金属片自然下垂；当物体接触金属球，且物体带有电荷时，两片金属片因带有同种电荷相互排斥而张开。
地铁、高铁、轻轨运营系统必备的安全用具。
直流验电器接受微功耗集成电路，静态功耗极微；因此长期使用无须更换，电池当进行自检试验不能发出声光信号时，再考虑更换电池。
它和金属杆相连接，金属杆穿过橡皮塞，其下端挂两片极薄的金属箔，封装在玻璃瓶内。
检验时，把物体与金属板接触，假如物体带电，就有一部分电荷传到两片金箔上；金属箔由于带了同种电荷，彼此排斥而张开，所带的电荷越多，张开的角度越大；假如物体不带电，则金属箔不动。
当已知物体带电时，若要识别它所带电荷的种类，只要先把这带电体与金属球接触一下，使金箔张开。
然后，再用已知的带充分多正电的物体接触验电器的金属球，假如金属箔张开的角度更大，则表示该带电体的电荷为正的；反之，假如金属箔张开的角度减小，或先闭合而后张开，则表示带电体的电荷是负的。

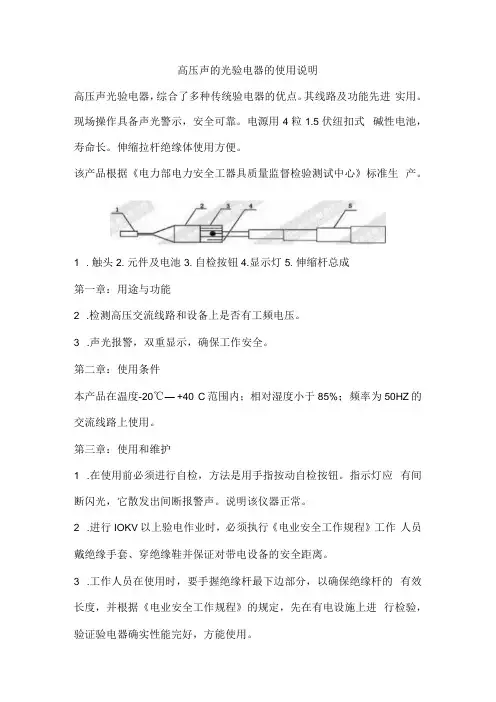

声光验电器使用
高压声的光验电器的使用说明
高压声光验电器，综合了多种传统验电器的优点。
其线路及功能先进实用。
现场操作具备声光警示，安全可靠。
电源用4粒1.5伏纽扣式碱性电池，寿命长。
伸缩拉杆绝缘体使用方便。
该产品根据《电力部电力安全工器具质量监督检验测试中心》标准生产。
1 .触头2.元件及电池3.自检按钮4.显示灯5.伸缩杆总成
第一章：用途与功能
2 .检测高压交流线路和设备上是否有工频电压。
3 .声光报警，双重显示，确保工作安全。
第二章：使用条件
本产品在温度-20℃— +40°C范围内；相对湿度小于85%；频率为50HZ 的交流线路上使用。
第三章：使用和维护
1 .在使用前必须进行自检，方法是用手指按动自检按钮。
指示灯应有间断闪光，它散发出间断报警声。
说明该仪器正常。
2 .进行IOKV以上验电作业时，必须执行《电业安全工作规程》工作人员戴绝缘手套、穿绝缘鞋并保证对带电设备的安全距离。
3 .工作人员在使用时，要手握绝缘杆最下边部分，以确保绝缘杆的有效长度，并根据《电业安全工作规程》的规定，先在有电设施上进行检验，验证验电器确实性能完好，方能使用。
4 .验电器应定期做绝缘耐压试验、启动试验。
潮湿地方三个月，干燥地方半年。
如发现该产品不可靠应停止使用。
5 .雨天、雾天不得使用。
6 .验电器应存放在干燥、通风无腐蚀气体的场所。
验电器的使用方法和注意事项
验电器的使用方法和注意事项验电器又叫电压指示器，是用来检查导线和电器设备是否带电的具。
验电器分为高压和低压两种。
1、低压验电器低压验电器又称试电笔，是检验导线、电器是否带电的一种常用具，检测范围为60～500V，有钢笔式、旋具式和组合式多种。
低压验电器由笔尖、降压电阻、氖管、弹簧、笔尾金属体等部分成，如下图所示。
▲低压验电器1—笔尖2—降压电阻3—氖管4—弹簧5—笔尾金属体使用低压验电器时，注意手指必须接触笔尾的金属体（钢笔式）或测电笔顶部的金属螺钉（螺丝刀式）。
这样，只要带电体与大地之间的电位差超过50V时，电笔中的氖泡就会发光。
低压验电器的使用方法和注意事项：（1）使用前，先要在有电的导体上检查电笔是否正常发光，检验其可靠性。
（2）在明亮的光线下往往不容易看清氖泡的辉光，应注意避光。
（3）电笔的笔尖虽与螺丝刀形状相同，它只能承受很小的扭矩，不能像螺丝刀那样使用，否则会损坏。
（4）低压验电器可以用来区分相线和零线，氖泡发亮的是相线，不亮的是零线。
低压验电器也可用来判别接地故障。
如果在三相四线制电路中发生单相接地故障，用电笔测试中性线时，氖泡会发亮；在三相三线制线路中，用电笔测试三根相线，如果两相很亮，另一相不亮，则这相可能有接地故障。
（5）低压验电器可用来判断电压的高低。
氖泡越暗，则表明电压越低；氖泡越亮，则表明电压越高。
2、高压验电器高压验电器又称为高压测电器。
主要类型有发光型高压验电器、声光型高压验电器。
发光型高压验电器由握柄、护环、紧固螺钉、氖管窗、氖管和金属探针（钩）等部分组成。
下图所示为发光型10kV 高压验电器。
▲10kV高压验电器1—握柄2—护环3—紧固螺钉4—氖管窗5—氖管6—金属探针高压验电器使用注意事项：（1）使用前首先确定高压验电器额定电压必须与被测电气设备的电压等级相适应，以免危及操作者人身安全或产生误判。
（2）验电时操作者应戴绝缘手套，手握在护环以下部分，同时设专监护。
常用电工工具和仪表的使用课件
2．钳形表的使用方法
使用钳形表时，首先将
其量程选择开关转到合
适的挡位，手持胶木手
柄，用手指钩住开合手
柄，用力一握，铁芯打
开，将被测导线引入铁
芯中央，然后松开手柄
使钳口表面紧紧贴合，
图2-15 钳形电流表
将表拿平，即可读取测
1—被测导线； 2—二次绕组； 3—开合手柄；4—量程选择开
量值。
图2-6 剥线钳
(a)剥线钳的外形；(b) 剥线钳的使用方法
1—钳口；2—钳柄
6．电工刀 电工刀是用来剖削电线线头、切割木台缺 口、削制木榫的专用工具。有的电工刀还带有 手锯和尖锥，用于电工器材的切割和扎孔。
图2-7 电工刀 1—刀身；2—刀柄
7．螺丝旋具
螺丝旋具俗称起子、改锥、螺丝刀或旋凿， 是一种紧固或拆卸螺丝钉的工具。螺钉旋具的 式样和规格很多，按头部形状不同可分为一字 形和十字形两种。
(a)
(b)
(c)
图2-14 兆欧表
(a) 兆欧表外形； (b)兆欧表的原理接线图； (c)屏蔽极的使
用
2．兆欧表的使用方法 常用兆欧表的电压有500V，1000V及 2500V等几种。 在使用兆欧表测试之前，要先将设备切断 电源并充分放电；被测设备的表面要处理干净。 如果需要再次测试的电气设备要及时对地放电。 将表摇匀之后再进行接线和测量，测量过 程中必须保持转速的恒定。当试品电容较大时， 测量后须先把兆欧表从测量回路断开，然后才 能停止转动发电机，以避免试品电容电流反充 损坏仪表。 在兆欧表停止转动和被测设备充分放电之 后，才能用手触及被测设备的导电部分。
互感器；7—铁芯；8—钳口
4．偏口钳
偏口钳在剪切导线，尤其是剪切印制线路板上 过长的元件引线时选用。偏口钳还可以代替剪 刀剪切绝缘套层、尼龙扎线卡等。

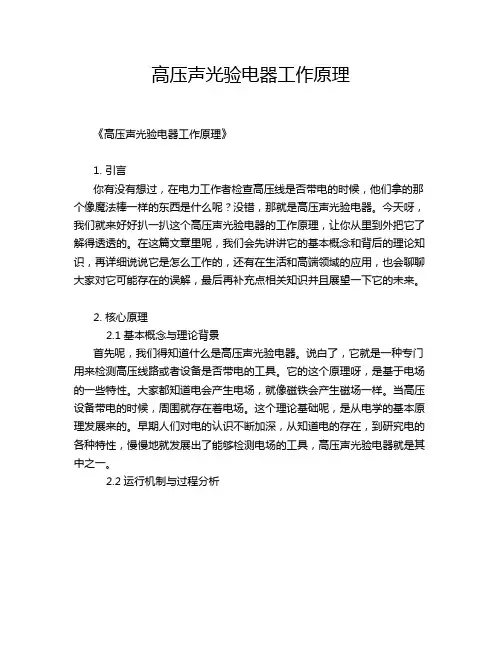

高压声光验电器工作原理
高压声光验电器工作原理《高压声光验电器工作原理》1. 引言你有没有想过，在电力工作者检查高压线是否带电的时候，他们拿的那个像魔法棒一样的东西是什么呢？没错，那就是高压声光验电器。
今天呀，我们就来好好扒一扒这个高压声光验电器的工作原理，让你从里到外把它了解得透透的。
在这篇文章里呢，我们会先讲讲它的基本概念和背后的理论知识，再详细说说它是怎么工作的，还有在生活和高端领域的应用，也会聊聊大家对它可能存在的误解，最后再补充点相关知识并且展望一下它的未来。
2. 核心原理2.1基本概念与理论背景首先呢，我们得知道什么是高压声光验电器。
说白了，它就是一种专门用来检测高压线路或者设备是否带电的工具。
它的这个原理呀，是基于电场的一些特性。
大家都知道电会产生电场，就像磁铁会产生磁场一样。
当高压设备带电的时候，周围就存在着电场。
这个理论基础呢，是从电学的基本原理发展来的。
早期人们对电的认识不断加深，从知道电的存在，到研究电的各种特性，慢慢地就发展出了能够检测电场的工具，高压声光验电器就是其中之一。
2.2运行机制与过程分析那它是怎么工作的呢？当我们把高压声光验电器靠近带电的高压设备时，验电器的探头首先会感应到电场。
这就好比你靠近一个很热的火炉，虽然没有直接碰到火，但是能感觉到热一样。
验电器探头感应到电场后，就会产生一个微弱的电流。
这个电流会经过验电器内部的电路。
在电路里，有一些特殊的元件，比如说电容和电阻等。
这些元件就像交通警察一样，对电流进行调节和控制。
接着呢，这个经过调节的电流会到达一个信号放大装置。
这个装置就像一个放大镜，把微弱的电流信号放大。
然后呢，放大后的信号会分成两路。
一路信号会触发验电器上的发光装置，让它亮起来；另一路信号会触发发声装置，让它发出声音。
就像我们家里的门铃，有人按门铃的时候，电路接通，门铃就会又亮又响。
这样一来，电力工作者就可以通过看光和听声音来判断设备是否带电啦。
3. 理论与实际应用3.1日常生活中的实际应用在日常生活中，我们可能不常见到高压声光验电器，但是它的应用可是和我们息息相关的哦。
