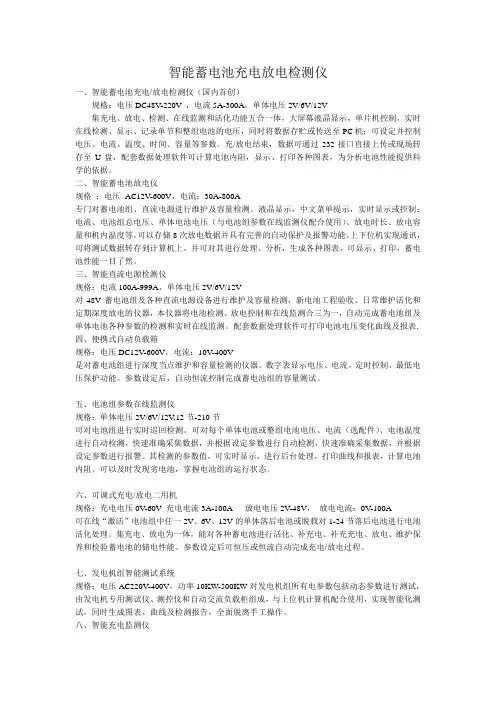

智能蓄电池充电放电检测仪
智能蓄电池充电放电检测仪一、智能蓄电池充电/放电检测仪（国内首创）规格：电压DC48V-220V ，电流5A-300A，单体电压2V/6V/12V集充电、放电、检测、在线监测和活化功能五合一体，大屏幕液晶显示，单片机控制，实时在线检测、显示、记录单节和整组电池的电压，同时将数据存贮或传送至PC机；可设定并控制电压、电流、温度、时间、容量等参数。
充/放电结束，数据可通过232接口直接上传或现场转存至U盘，配套数据处理软件可计算电池内阻，显示、打印各种图表，为分析电池性能提供科学的依据。
二、智能蓄电池放电仪规格：电压AC12V-600V，电流：30A-800A专门对蓄电池组、直流电源进行维护及容量检测。
液晶显示，中文菜单提示，实时显示或控制：电流、电池组总电压、单体电池电压（与电池组参数在线监测仪配合使用）、放电时长、放电容量和机内温度等。
可以存储8次放电数据并具有完善的自动保护及报警功能。
上下位机实现通讯，可将测试数据转存到计算机上，并可对其进行处理、分析，生成各种图表，可显示、打印，蓄电池性能一目了然。
三、智能直流电源检测仪规格：电流100A-999A，单体电压2V/6V/12V对48V蓄电池组及各种直流电源设备进行维护及容量检测，新电池工程验收、日常维护活化和定期深度放电的仪器，本仪器将电池检测、放电控制和在线监测合三为一，自动完成蓄电池组及单体电池各种参数的检测和实时在线监测。
配套数据处理软件可打印电池电压变化曲线及报表.四、便携式自动负载箱规格：电压DC12V-600V，电流：10V-400V是对蓄电池组进行深度当点维护和容量检测的仪器。
数字表显示电压、电流。
定时控制，最低电压保护功能。
参数设定后，自动恒流控制完成蓄电池组的容量测试。
五、电池组参数在线监测仪规格：单体电压2V/6V/12V,12节-210节可对电池组进行实时巡回检测。
可对每个单体电池或整组电池电压、电流（选配件）、电池温度进行自动检测，快速准确采集数据，并根据设定参数进行自动检测，快速准确采集数据，并根据设定参数进行报警。
蓄电池充放电试验报告
蓄电池充放电试验报告一、实验目的通过对蓄电池的充放电试验，了解蓄电池的性能及其充放电特性，并评估蓄电池的使用寿命和稳定性。
二、实验器材与药品1.蓄电池2.直流电源3.电压表4.电流表5.安全电源开关三、实验步骤1.连接电路将蓄电池的正负极分别与直流电源的正负极相连。
同时，将电压表和电流表分别连接在电路中，以便测量电压和电流的变化。
2.开启电源将安全电源开关打开，开始给蓄电池充电。
3.记录数据在充电过程中，记录充电时间、电流的大小和电池的电压变化情况。
每隔一段时间记录一次数据。
4.停止充电当电池电压达到充电终止电压时，停止充电并记录此时电池的电压和充电时间。
5.放电将蓄电池从电路中拆除，接入一个可调电阻，利用电阻进行放电。
同时记录放电时间、电流的大小和电池的电压变化情况。
每隔一段时间记录一次数据。
6.停止放电当蓄电池电压降至放电终止电压时，停止放电并记录此时电池的电压和放电时间。
四、实验数据与结果分析根据实验得到的数据，可以绘制出充放电曲线图。
该曲线图展示了蓄电池在充放电过程中电压和电流的变化情况。
通过分析曲线图，可以得到以下结论：1.充电过程中，蓄电池电压逐渐升高，电流逐渐减小。
当电压达到充电终止电压时，充电过程停止。
2.放电过程中，蓄电池电压逐渐降低，电流逐渐增加。
当电压降至放电终止电压时，放电过程停止。
3.蓄电池的放电时间应根据实际需要进行调整，以满足使用要求。
4.通过曲线图可以观察到蓄电池的放电过程的电流变化情况。
该电流变化可用来评估蓄电池的使用寿命和稳定性。
五、实验结论通过蓄电池的充放电试验，可以得出以下结论：1.蓄电池的充电过程中，电压逐渐升高，电流逐渐减小。
2.蓄电池的放电过程中，电压逐渐降低，电流逐渐增加。
3.蓄电池的充放电曲线图可以评估蓄电池的使用寿命和稳定性。
4.实验中的电压和电流数据可用于进一步分析蓄电池的性能和特性。
综上所述，蓄电池的充放电试验是评估蓄电池性能和稳定性的一种有效方法，在实际应用中具有重要意义。

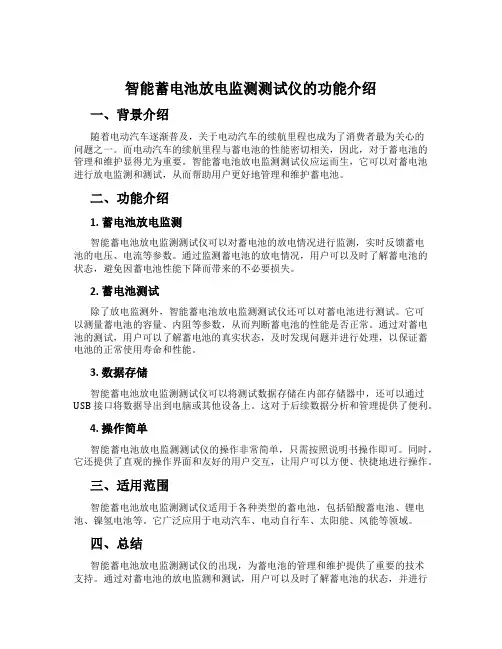

智能蓄电池放电监测测试仪的功能介绍
智能蓄电池放电监测测试仪的功能介绍一、背景介绍随着电动汽车逐渐普及，关于电动汽车的续航里程也成为了消费者最为关心的问题之一。
而电动汽车的续航里程与蓄电池的性能密切相关，因此，对于蓄电池的管理和维护显得尤为重要。
智能蓄电池放电监测测试仪应运而生，它可以对蓄电池进行放电监测和测试，从而帮助用户更好地管理和维护蓄电池。
二、功能介绍1. 蓄电池放电监测智能蓄电池放电监测测试仪可以对蓄电池的放电情况进行监测，实时反馈蓄电池的电压、电流等参数。
通过监测蓄电池的放电情况，用户可以及时了解蓄电池的状态，避免因蓄电池性能下降而带来的不必要损失。
2. 蓄电池测试除了放电监测外，智能蓄电池放电监测测试仪还可以对蓄电池进行测试。
它可以测量蓄电池的容量、内阻等参数，从而判断蓄电池的性能是否正常。
通过对蓄电池的测试，用户可以了解蓄电池的真实状态，及时发现问题并进行处理，以保证蓄电池的正常使用寿命和性能。
3. 数据存储智能蓄电池放电监测测试仪可以将测试数据存储在内部存储器中，还可以通过USB 接口将数据导出到电脑或其他设备上。
这对于后续数据分析和管理提供了便利。
4. 操作简单智能蓄电池放电监测测试仪的操作非常简单，只需按照说明书操作即可。
同时，它还提供了直观的操作界面和友好的用户交互，让用户可以方便、快捷地进行操作。
三、适用范围智能蓄电池放电监测测试仪适用于各种类型的蓄电池，包括铅酸蓄电池、锂电池、镍氢电池等。
它广泛应用于电动汽车、电动自行车、太阳能、风能等领域。
四、总结智能蓄电池放电监测测试仪的出现，为蓄电池的管理和维护提供了重要的技术支持。
通过对蓄电池的放电监测和测试，用户可以及时了解蓄电池的状态，并进行精准的管理和维护。
它的广泛应用将为电动汽车等清洁能源的发展提供强有力的支持。
蓄电池放电测试仪
蓄电池放电测试仪背景介绍蓄电池是很多电子设备的重要部件。
随着技术的进步，蓄电池的使用范围越来越广泛，如汽车、UPS电源等。
然而，蓄电池也存在着发生故障的风险，其中最为常见的一个问题就是容量损失，即蓄电池逐渐失去存储能量的能力。
为了及时了解蓄电池的电量情况，需要对蓄电池进行放电测试，以评估其性能和寿命，并及时更换。
而蓄电池放电测试仪便是完成这项任务的工具之一。
功能及原理蓄电池放电测试仪的主要功能是对蓄电池进行放电测试，并给出相应的测试结果，通过测试结果，可以判断蓄电池的能量存储能力是否正常，及其剩余寿命。
放电测试是通过在一定负载下测量蓄电池的电压和电流来完成的，以模拟实际工作条件下蓄电池的使用状态。
具体来讲，即将蓄电池接入到放电测试仪上，设置相应的测试参数（如负载电流、放电时间等），并启动测试。
测试完成后，放电测试仪会自动停止测试，并给出测试结果。
其原理是利用放电测试仪提供的恒定负载，使蓄电池以所设定的放电电流放电，同时实时监测放电时的电压，将电流和电压进行数值计算，得到蓄电池的电量数据。
通过数值计算，可以得出蓄电池的剩余电量、内阻、电压等信息。
使用说明蓄电池放电测试仪的使用需要注意以下几点：1.选择适合的测试参数：放电电流和放电时间的设置需要根据蓄电池的额定电流和电压来定，以保证测试结果准确可靠。
2.先将蓄电池充满电后再进行测试：这样可以避免测试结果受到蓄电池剩余电量影响。
3.使用放电测试仪时要注意电池和仪器的安全：由于测试仪中需通过电流放电，当放电电流较大时，电线、插头、测试仪等都有可能会发热，使用时要注意防火和避免触电的危险。
市场情况蓄电池放电测试仪是广泛应用于汽车、UPS电源、通讯设备等领域的重要设备，市场需求量较大。
目前市面上品牌较多，如创基、先马、莫必利、露天电源、才工等，价格在几百到一千多元不等，性能和质量也有所不同。
结论蓄电池放电测试仪是一种评估蓄电池性能和寿命的重要设备，对于使用蓄电池的电子设备而言，及时了解蓄电池的状态，可以有效提高其使用效率和安全性。
