满堂架脚手架搭施工方案及承载力计算
满堂脚手架荷载计算
扣件钢管楼板模板支架计算书计算参数:模板支架搭设高度为5.7m，立杆的纵距 b=0.80m，立杆的横距 l=0.80m，立杆的步距 h=1.50m。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方50×100mm，间距100mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
模板自重0.50kN/m2，混凝土钢筋自重24.00kN/m3，施工活荷载2.50kN/m2。
扣件计算折减系数取1.00。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 24.000×0.180×0.800+0.500×0.800=3.856kN/m活荷载标准值 q2 = (0.000+2.500)×0.800=2.000kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 80.00×1.80×1.80/6 = 43.20cm3；I = 80.00×1.80×1.80×1.80/12 = 38.88cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×3.856+1.40×2.000)×0.100×0.100=0.007kN.m经计算得到面板抗弯强度计算值 f = 0.007×1000×1000/43200=0.172N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×3.856+1.4×2.000)×0.100=0.446kN截面抗剪强度计算值 T=3×446.0/(2×800.000×18.000)=0.046N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×3.856×1004/(100×6000×388800)=0.001mm面板的最大挠度小于100.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载计算。
满堂支架设计计算
满堂支架计算书一、设计依据1.《小乌高速公路改2 + 122.6互通桥工程施工图》2.《公路钢筋砼及预应力砼桥涵设计规范》JTJ023-853.《公路桥涵施工技术规范》JTJ041-20044.《扣件式钢管脚手架安全技术规范》JGJ130-20015.《公路桥涵钢结构及木结构设计规范》JTJ025-866.《简明施工计算手册》二、地基容许承载力本桥实际施工已新建土模为基础，在原地面清表后采用砾类土分层填筑，分层填筑层厚不大于30cm。
要求碾压后压实度不小于95%，经检测合格后再进行下一层的填筑，填筑至砾类土顶面，然后填筑厚30cm的砾石土，以提高地基承载力。
为了增加土模表面的强度，保证地基承载力不小于12t/*浇注一层10cm 厚C30垫层。
钢管支架和模板铺设好后，按120%设计荷载进行预压，避免不均匀沉降。
三、箱梁砼自重荷载分布根据BK2 + 122.6互通立交桥设计图纸，上部结构为25+35x2+25m 一联现浇预应力连续箱梁。
箱梁采用碗扣式支架现场浇筑施工，箱梁下部宽8.50 m , 顶宽13.00 m，梁高2.0m。
箱梁采用C50混凝土现浇，箱梁混凝土数量为1186.6m3。
25m 边跨梁单重为704.67t( 247.21x2.6+61.92 ); 35m 中跨梁单重为986.52t( 346.09x2.6+86.68 )。
墩顶实心段砼由设于墩顶的底模直接传递给墩身，此部分不予检算。
对于空心段箱梁，箱梁顶板厚0.25m，底板厚0.22m，翼缘板前端厚0.20m，根部0.45m，翼板宽2.0m，腹板厚0.5m,根据荷载集度分部情况的分析，腹板处荷载集度最大为最不利位置，故取腹板下杆件进行检算。
四、模板、支架、枕木等自重及施工荷载本桥箱梁底模、外模均采用6=12mm厚竹胶板，芯模采用6=10mm竹胶板。
底模通过纵横向带木支撑在钢管支架顶托上，支架采用①48mmx3.5mm钢管，通过顶托调整高度。
满堂脚手架施工方案(精选3篇)
满堂脚手架施工方案(精选3篇)脚手架施工方案篇一脚手架施工方案《脚手架施工方案》是建筑施工从业人员的行为规范，是施工过程建筑职工安全和健康的保障。
脚手架施工方案外脚手架主要用于外墙装修工程，本工程采用扣件式钢管结构脚手架。
一、脚手架的布置脚手架从一层楼面开始搭设。
立柱间距按1.6m排列，单柱到顶，柱间加钢管作辅柱，排距0.8m，步距2m，步距间加钢管作为栏杆。
二、外脚手架搭设立柱构造柱：立柱各接头必须采用对接扣件对接。
柱上的对接扣应交错布置，两相邻立柱接头不应设在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm;各接头中心距主节点的距离不应大于步距的1/3.立柱顶端应高出建筑物檐口上皮高度 1.5m。
每根主柱均设置砼地面上，离地面50-100mm用钢管锁脚。
脚手架必须设置纵、横向扫地杆。
纵向扫地杆采用直角扣件固定在距底下皮不大于200m 处的'立柱上。
横向扫地杆应采直角扣件固定在紧靠纵向扫地杆下方的立柱上。
纵向水平杆构造要求：1、从向水平杆地设置在横向水平杆之上，并以直角扣件扣紧在横向水平上杆上。
2、纵向水平赶的长度一般不宜小于3跨，并不小于6米。
3、纵向水平宜采用对接扣件连接，对接应符号以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应下于500mm，并应避免设在纵向水平杆的跨中。
(1)、横向水平杆构造要求：双排架的横向水平杆端应采用直角扣件固定在立柱上，靠墙一侧的外伸长度不应大于350m。
(2)、水平附着及卸荷1、脚手架水平拉杆采用Ф16钢筋在每个一层的外梁边预埋，每3m设一道，水平拉杆每隔一个钢管顶墙杆。
各层同样做法。
2、水平拉杆要与立柱拉结牢固，顶墙杆要与立柱垂直。
拉结后不得随意拆除。
脚手架的卸荷办法，在楼面预埋Ф16钢筋环用直径12-16mm钢缆在两头挂好，用花蓝螺栓收紧，锁好。
每五层卸荷点水平间距为下横杆间距。
(3)、支撑双排脚手架应设剪刀撑，剪刀撑的设置应符号下列要求：1、每道剪刀撑跨越立柱的跟数在宜5-7根之间。
满堂架脚手架搭施工方案及承载力计算
满堂架脚手架搭施工方案及承载力计算满堂架脚手架是一种常用的搭建施工工具，它可以提供安全和可靠的支撑平台，提供给施工人员在高处施工、维修和检查的工作环境。
在搭建满堂架脚手架时，需要制定合理的施工方案，并进行承载力计算，以确保满堂架脚手架的安全运行。
一、搭建满堂架脚手架的施工方案包括以下几个步骤：1.施工前准备：包括对施工区域进行勘察和测量，确定搭建脚手架的位置和高度，根据工程要求确定脚手架的规格和搭建方法。
2.材料准备：根据施工方案确定所需的材料，包括钢管、螺纹连接件、钢板、支撑杆等，按照规格和质量要求进行采购和储存。
3.搭建脚手架：按照施工方案的要求，先进行基础工作，包括固定扣件、支撑杆等，确保脚手架的稳定性。
然后根据施工区域进行立杆、横杆、立交、水平杆等的安装，注意安全、稳定和垂直度的要求。
4.拆除脚手架：施工结束后，按照施工方案的要求，逆序拆除满堂架脚手架，确保施工现场的安全和整洁。
二、满堂架脚手架承载力计算主要涉及以下几个要素：1.架体自重：满堂架脚手架的自重需要计算，包括钢管、螺纹连接件、钢板等构件的重量。
2.荷载：根据实际施工工况确定荷载，包括人员、材料和设备的重量。
3.外部荷载：考虑外部环境因素，如风、雨等，对脚手架的影响。
4.材料强度：钢管、螺纹连接件、钢板等材料的抗弯强度、抗压强度等。
承载力的计算主要通过结构力学的原理进行。
1.将满堂架脚手架按一定的尺寸进行划分，计算每一部分的支撑点荷载。
2.对满堂架主要部分（立杆、横杆、立交、水平杆等）进行受力分析，计算各部分的应力和变形。
3.根据设计规范和材料的强度特性，对满堂架的强度和刚度进行评估。
4.进行满堂架的稳定性分析，考虑倾覆、滑移等情况。
5.结合实际工程要求，根据承载力计算结果，确定满堂架的使用限制和安全防护措施。
总结起来，满堂架脚手架的搭建施工方案和承载力计算是确保脚手架安全运行的重要步骤。
需要通过合理的方案、严格的计算和合格的材料来搭建满堂架脚手架，以保证施工人员的安全和施工质量的达标。
满堂架脚手架搭施工方案及承载力计算

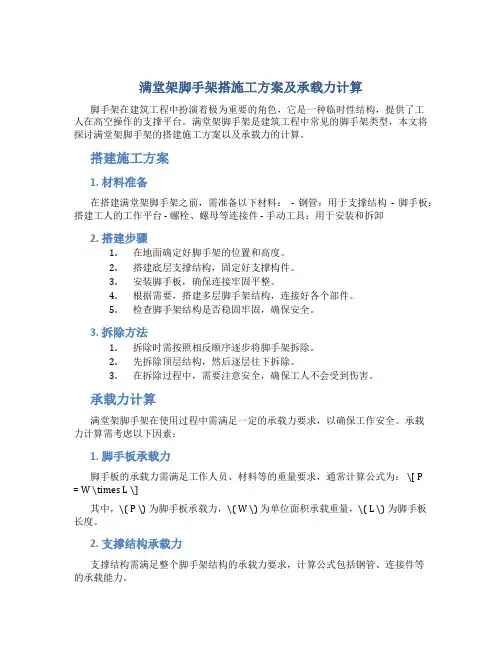

满堂架脚手架搭施工方案及承载力计算脚手架在建筑工程中扮演着极为重要的角色，它是一种临时性结构，提供了工人在高空操作的支撑平台。
满堂架脚手架是建筑工程中常见的脚手架类型，本文将探讨满堂架脚手架的搭建施工方案以及承载力的计算。
搭建施工方案1. 材料准备在搭建满堂架脚手架之前，需准备以下材料：- 钢管：用于支撑结构- 脚手板：搭建工人的工作平台 - 螺栓、螺母等连接件 - 手动工具：用于安装和拆卸2. 搭建步骤1.在地面确定好脚手架的位置和高度。
2.搭建底层支撑结构，固定好支撑构件。
3.安装脚手板，确保连接牢固平整。
4.根据需要，搭建多层脚手架结构，连接好各个部件。
5.检查脚手架结构是否稳固牢固，确保安全。
3. 拆除方法1.拆除时需按照相反顺序逐步将脚手架拆除。
2.先拆除顶层结构，然后逐层往下拆除。
3.在拆除过程中，需要注意安全，确保工人不会受到伤害。
承载力计算满堂架脚手架在使用过程中需满足一定的承载力要求，以确保工作安全。
承载力计算需考虑以下因素：1. 脚手板承载力脚手板的承载力需满足工作人员、材料等的重量要求，通常计算公式为： \[ P = W \times L \]其中，\( P \) 为脚手板承载力，\( W \) 为单位面积承载重量，\( L \) 为脚手板长度。
2. 支撑结构承载力支撑结构需满足整个脚手架结构的承载力要求，计算公式包括钢管、连接件等的承载能力。
3. 整体承载力考虑脚手板、支撑结构等各部件的承载力，计算整个脚手架结构的承载能力，确保可以承受工作人员和材料的重量。
结语满堂架脚手架的搭建施工方案及承载力计算是建筑工程中关键的环节，合理的搭建和计算可以确保工作安全。
建议在搭建过程中严格按照标准操作，确保每个步骤都符合要求。
承载力计算需要考虑多个因素，确保脚手架结构可以承受工作负荷。
满堂脚手架搭建施工方案
满堂脚手架搭建施工方案一、工程概况本项目为某高层建筑满堂脚手架搭建工程，工程位于XX市XX区，建筑占地面积约10000平方米，建筑高度98米，共30层。
建筑结构为钢筋混凝土框架-剪力墙结构。
本工程脚手架主要用于主体结构施工、装修施工及外墙施工。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 熟悉施工图纸，了解工程特点及施工要求，明确脚手架的搭设范围、用途及搭设高度。
2. 编制脚手架施工方案，确定脚手架类型、结构形式、材料规格及施工工艺。
3. 进行脚手架施工图设计，绘制脚手架平面布置图、立面图及节点详图。
4. 制定脚手架施工技术交底，明确施工要求、注意事项及安全措施。
5. 组织技术培训，提高施工人员的技术水平，确保施工质量。
（二）、物资准备工作1. 根据脚手架施工图设计，计算主要材料需用量，如下：（1）立杆：数量约10000根，规格φ48×3.5mm，长度分别为2m、3m、4m、6m。
（2）横杆：数量约15000根，规格φ48×3.5mm，长度分别为2m、3m。
（3）斜杆：数量约5000根，规格φ48×3.5mm，长度分别为2m、3m。
（4）脚手板：数量约20000块，规格为3000mm×250mm×50mm。
（5）扣件：数量约50000套，包括直角扣件、对接扣件、旋转扣件。
（6）安全网：数量约5000平方米。
2. 采购合格的材料，确保材料质量符合国家标准。
3. 对进场材料进行验收，确保材料规格、型号、数量符合要求。
4. 建立材料管理制度，确保材料供应及时、合理、经济。
5. 储备足够的施工机具，如电动扳手、手动扳手、卷尺、线坠等。
6. 做好施工现场的临时设施建设，包括临时道路、水电供应、临时仓库等。
三、一般规定1. 本施工方案依据《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工临时设施设计规范》等相关国家标准及规范制定。
2. 脚手架搭设前，应进行现场实地勘查，根据实际情况调整脚手架搭设方案，确保脚手架搭设安全、合理、经济。
满堂脚手架计算公式
满堂脚手架计算公式概述满堂脚手架是一种用于搭建建筑物内部或外部支撑结构的临时性工具。
在施工现场，脚手架的搭建是必不可少的工作环节之一。
为了确保施工安全和施工质量，需要对脚手架进行合理设计和计算。
本文将介绍满堂脚手架的计算公式，帮助工程师和施工人员了解如何计算和设计满堂脚手架。
满堂脚手架计算公式1. 脚手架高度计算公式满堂脚手架的高度是指地面到脚手架顶部的垂直距离。
根据安全要求和施工需要，脚手架的高度需满足一定标准。
一般情况下，满堂脚手架的高度计算公式如下：脚手架高度 = 最高施工层高度 + 安全间距 + 手扶梯高度其中，最高施工层高度是指所建筑物的最高层的高度，安全间距是指脚手架至墙面或其他障碍物的水平间距，手扶梯高度是指脚手架顶部到楼板高度的距离。
2. 脚手架材料计算公式为了确保脚手架的稳定性和承载能力，需要计算和选择适当的脚手架材料。
一般情况下，脚手架的水平和竖直支撑材料的计算公式如下：水平材料长度 = 建筑物宽度 + 2 ×净空宽度竖直材料高度 = 脚手架高度 + 横梁高度其中，建筑物宽度是指建筑物平面投影的宽度，净空宽度是指脚手架立柱的间距，横梁高度是指水平支撑材料的高度。
3. 脚手架承载力计算公式脚手架的承载力是指脚手架能够承受的最大荷载。
为确保脚手架的安全性，需要根据设计标准对承载力进行计算和检验。
一般情况下，满堂脚手架的承载力计算公式如下：承载力 = 脚手架重量 + 施工人员和材料的重量脚手架重量包括脚手架材料本身的重量，施工人员和材料的重量是指在脚手架上工作的人员和材料的总重量。
满堂架脚手架搭施工方案及承载力计算
满堂架脚手架搭施工方案及承载力计算本工程共地上三层。
考虑到装饰装修需要，我单位拟在外墙装饰装修期间搭设落地式、全高半封闭的扣件式满堂钢管脚手架，满足施工需求。
脚手架的结构楼板,基础上、底座下设置垫板，厚度为6cm，布设必须平稳,不得悬空。
脚手架满堂单立杆，立杆接头采用对接扣件连接,立杆和大横杆采用直角扣件连接.接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。
大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨,不小于6米，同一步大横杆四周要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内.相邻接头水平距离不小于50cm,各接头距立柱的距离不大于50cm。
每一立杆与大横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主接点的距离不大于15cm.小横杆间距应与立杆柱距相同,且根据作业层脚手板搭设的需要,可在两立柱之间设置1～2根小横杆，间距不大于75cm。
小横杆伸出不小于10cm,且上、下层小横杆应在立杆处错开布置。
纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠在纵向扫地杆的立柱上.本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，剪刀撑沿架高连续布置.剪刀撑每六步四跨设置一道,斜杆与地面的夹角在45O。
斜杆相交点处于同一条直线上，并沿架高连续布置。
剪刀撑的一根斜杆扣在立柱上,另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。
所有固定点距主节点距离不大于15㎝。
最下部的斜杆与立杆的连接点与地面平行.剪刀撑的杆件连接采用搭接，其搭接长度＞100㎝，并用不少于三个旋转扣件固定,端部扣件盖板的边缘至杆端的距离＞10㎝。
脚手板采用松木、厚6㎝、宽20～35㎝的硬木板。
在作业层下部架设一道水平兜网，同时作业不超过两层.首层满铺一层脚手板,并设置安全网及防护栏杆。
满堂脚手架稳定计算公式
满堂脚手架稳定计算公式
脚手架是建筑施工中常用的临时工具，用于搭设工人、材料和设备的
临时工作平台。
脚手架的稳定性是非常重要的，需要进行计算和设计，以
确保施工过程中的安全。
下面是满堂脚手架稳定计算的公式（使用Excel）：
1.工作平台面积计算公式：
工作平台面积=平台长度x平台宽度
2.悬挑脚手架支撑点计算公式：
支撑点数目=平台长度/支撑间距-1
3.脚手架荷载计算公式：
脚手架荷载=（平台面积x载荷系数1）+（支撑点数目x载荷系数2）载荷系数1：根据脚手架使用情况选择合适的值，一般为0.3-
0.6kN/m²
载荷系数2：根据支撑点的类型和间距选择合适的值，一般为1-4kN
4.脚手架竖向稳定计算公式：
脚手架竖向力=公用竖向附加力+竖直荷载
公用竖向附加力：根据施工实际情况选择合适的值，一般为2kN
竖直荷载：根据脚手架的荷载计算结果确定
5.脚手架水平稳定计算公式：
脚手架水平力=公用水平附加力+横向施工力
公用水平附加力：根据施工实际情况选择合适的值，一般为2kN
横向施工力：根据脚手架的荷载计算结果确定
6.横档折算长度计算公式：
横档折算长度=横档长度+支局间距x（支局数-1）
横档长度：根据实际脚手架设计确定
7.横向荷载计算公式：
横向荷载=横档折算长度x荷载系数
荷载系数：根据横向施工力计算结果和脚手架类型选择合适的值，一般为1-2kN/m
以上是满堂脚手架稳定计算的一般公式，具体的计算需要根据实际工程情况和设计要求进行调整和细化。
在Excel中可以使用这些公式进行快速计算和调整，以确保脚手架的稳定性和安全性。
满堂红脚手架搭设方案
满堂红脚手架搭设方案第一篇：满堂红脚手架搭设方案满堂红脚手架搭设方案一、施工规划根据现场实际情况，结合施工荷载和结构自重等各方面因素，大堂部分用满堂红钢管脚手架，其余用组合式钢管脚手架。
由于本工程楼板大部分采取单向板形式，板厚为100mm，框架梁截面为300×600，次梁截面为250×600，而且钢筋非常稀少，综合考虑模板及其支架自重、新浇砼自重、钢筋自重及施工人员和施工设备荷载，按11KN/㎡进行脚手架的设计施工，决定采用满堂红钢管脚手架模板支撑方式。
二、搭设依据1、《建筑施工扣件式钢管脚手架安全技术规范》J GJ130-2001 J84-2001（2002年版）；2、《建筑施工安全检查标准》JGJ59-2011；3、施工现场实际情况。
三、施工准备1、工程各级负责人，应严格按本方案中各项要求及安全技术规程中的要求。
逐级向脚手架搭设和使用的人员进行技术交底。
2、钢管、扣件、脚手板、安全网、型钢等进行检查，不合格的材料禁止使用。
3、钢管和扣件防腐处理，栏杆规定红白相间的色标。
4、脚手架底部立杆交错至用，排距为1.5m，柱距1.8m，剪力撑倾角为45度跨距5个柱距，连续设置。
5、连接件的扣紧力矩为40-65NM，对接扣件的开口应向上向内，扣件的栓柠昆力矩用矩板检查，抽样方法按随机均布的原则进行，抽样数目按有关标准进行。
6、结构的构造应符合设计要求，长度一致，基本平整，锚固可靠。
应有足够的刚度和稳定性。
7、架在搭设过程中必须进行同步检查验收，完成后进行总的验收，合格后，经批准方可使用。
四、搭设脚手架施工流程4．1 垫块脚手架基础经验收合格后，采用经纬仪和钢卷尺按施工组织设计的要求放线定位。
垫板均应准确地放在定位线上，铺设平整，不得倾斜、悬空、摇晃。
4．2 立杆立杆应立于垫块中央，严禁悬空。
立杆接长采用对接扣件连接，钢管端头两端面应平齐，其切斜偏差不能大于1.7mm，对接扣件开口应朝架子内侧，螺栓向上，避免开口朝上，以防止雨水进入。
满堂脚手架搭设施工方案
满堂脚手架搭设施工方案一、门厅满堂脚手架工程概况本工程屋面钢筋砼框架因结构跨度大, 支撑高度高（入口中厅层高16.6米）, 因而施工难度较大。
为此本公司将屋面结构满堂脚手架搭设以及大梁模板设计作为施工重点来处理。
本工程满堂脚手架体系搭设高度为16.1米, 脚手架基础因坐落在二层楼面上, 所以采用槽钢作为垫板。
选材采用φ48×3.5MM, Q235钢普碳钢管, 其截面积489MM2, 线重量 3.84Kg/m, 具体搭设要求如下。
二、满堂脚手架搭设构造及搭设顺序◇构造单元:脚手架立杆间距1200MM, 大横杆间距1200MM, 小横杆间距1500MM, 脚手板满铺。
（如附图）。
搭设顺序:弹线→安放底座→首步架装在底座上→安装水平及斜向拉杆→铺设脚踏板(或平行架)插上驳芯→安装上一层钢管→装上锁臂。
用料情况:本工程满堂脚手架用料情况如下:部位搭设高度用料数量及规格基本层C-G轴 3.6米φ48钢管39385米, 重151吨入口门厅B-C轴 16.6米φ48钢管3096.4, 重11.9吨入口门厅A-B轴 17.4米φ48钢管1662.7米, 重6.35吨三、满堂脚手架搭设方案验算本方案以入口门厅16.6米高满堂脚手架为例, 验算各搭设参数。
◇荷载计算:立杆每米高自重: 38.4N脚手板自重: 250N/M2施工荷载: 2650N/M2扣件重量: 9.8N/个◇立杆轴心荷载计算:脚手架立杆自由高度按2.5M考虑。
其计算简图如附图所示。
N=H0P n+ab2(0.5n1q1+ηn2q2）式中:P n——每米架高脚手架总重量。
按115N/M考虑。
H0——立杆总高。
取17M。
a——立杆间距。
取1.5M。
b2——脚手架宽度。
取1.0M计算单元。
n1——满铺脚手板层数。
取4。
q1——脚手板自重。
取250N/M2n2——有效作业层数。
取2层。
q2——脚手板上施工荷载。
取5000N/M2η——脚手架内外立杆分配系数。
脚手架屋面承载力计算
屋面搭设满堂红脚手架屋面承载力计算
1、荷载统计
钢管支架自重力
钢管：0.8*4*5*3.84*9.8=602n/m 2
扣件：4*5*13.2=264n/m 2
木板：0.8*0.8*0.35=224n/m 2
小计：602+264+224=1090n/m 2
吊篮后支座及配重
（1000+50）*9.8=10290n/m 2
合计：1090+10290=11380n 。
3、在脚手架上面架设电动吊篮，电动吊篮按4米一个间距布置，脚手架搭设宽度为6米，长度方向沿屋面女儿墙搭设，在脚手架部位满铺木挑板（200*50*4000mm ）脚手架立杆底部放置200mm*4000mm 木板，木板厚度为50mm 。
屋面承受脚手架及吊篮荷载，按照均布荷载进行计算，局部转角部位吊篮尺寸微调整。
设：一个吊篮搭设在面积为4m*6m 脚手架上，面积：4*6=24m 2，。
4、立杆地基承载力验算。
已知A d =0.2*4=0.8m 2，N=11.38+1.09*5*7=49.53kn 2d m kn 76.17
*5*8.053.49A N == 经咨询建筑设计院得知，屋面承载力为200kg ，200*9.8=1.96kn
满堂红脚手架进过计算，屋面承载力满足要求。
2014.3.1满堂支撑架承载力计算
F 0 .28 C t 0 V
F CH
1 2
(A.0.4-1) (A.0.4-2)
混凝土结构工程施工规范GB50666-2011讲座
式中： F——新浇筑混凝土作用于模板的最大侧压 力标准值 (kN／m2)； γc——混凝土的重力密度(kN／m3)； t0——新浇混凝土的初凝时间(h)，可按实测确 定；当缺乏试验资料时可采用下式计算： t0 = 200／(T+15) ，T为 混凝土的温度（℃）； β——混凝土坍落度影响修正系数，当： 50mm＜坍落度≤ 90mm时， β取0.85；（原规范为1.0） 90mm ＜坍落度≤130mm时，β取0.9； （原规范为1.15） 130mm ＜坍落度≤180mm时，β取1.0； V——混凝土浇筑高度（厚度）与浇筑时间的 比值，即浇筑速度(m／h)；
当浇筑速度大于10m／h，或混凝土坍落度大 于180mm时,侧压力(G4)的标准值可按公式(A.04-2) 计算。（即：F C H ） 原GB50204-92，以及JGJ162-2008 的公式为：
1 2
F 0.22 C t0 1 2V
（掺缓凝剂时β1=1.2）
F CH
〔说明〕新规范计算公式中的固定系数由原0.22提 高到0.28，但原β1及β2值的取值与修订后的β取值 不同，修订后公式计算的新浇混凝土的侧压力的 设计值并未增大，见下对比图。
四周连续式垂直剪刀撑
竖向连续式垂直剪刀撑
竖向剪刀撑底部和顶部 加设水平剪刀撑
图3 剪刀撑布置之一
四周连续式垂直剪刀撑
竖向连续式垂直剪刀撑 之字撑
竖向剪刀撑底部和 顶部加设水平剪刀撑
剪刀撑之间 加设之字撑
图4 剪刀撑布置之二
四周连续式垂直剪刀撑
满堂脚手架荷载计算
满堂脚手架荷载计算脚手架是指在建筑工程、装修工程等施工中，为工人搭建一个稳定、安全和高效的工作平台的临时结构。
它能够提供工人在高空作业的稳定支撑，保证施工的安全性和人员的安全。
而荷载计算则是指对脚手架在使用过程中所承受的各种荷载进行计算和分析，以确保脚手架的稳定性和安全性。
在脚手架的荷载计算中，需要考虑到以下几个方面：1.自重荷载：自重荷载是指脚手架本身的重量，包括材料、构件和附件等。
自重荷载应根据脚手架的具体情况确定，一般按照设计标准进行计算。
2.活载荷载：活载荷载是指施工过程中的动态荷载，包括人员、工具、材料和设备等。
活载荷载应根据使用情况和使用范围确定，一般按照设计标准和规范进行计算。
3.风荷载：风荷载是指风对脚手架产生的压力和冲击力。
根据工程所在地的风速等级和脚手架的高度、面积等因素，可以根据规范给出相应的风荷载。
4.地震荷载：地震荷载是指地震产生的动力作用力。
地震荷载的计算较为复杂，需要根据地震区域的参数和脚手架的结构特点进行综合计算。
5.温度荷载：温度荷载是指温度变化引起的热胀冷缩造成的力的作用。
在脚手架结构中，温度的变化会导致构件的长度变化和应力的产生，因此需要考虑温度荷载对脚手架的影响。
6.其他荷载：除了上述基本荷载外，还有一些特殊荷载需要考虑，如雪荷载、冰荷载等。
这些荷载一般不是每个工地都需要考虑，需要根据具体情况进行计算。
在进行荷载计算时，需要根据国家标准和规范进行设计和计算。
具体的计算方法和公式可以根据相关规范进行查阅和应用。
同时，还需要注意脚手架的材料和构件的质量和强度，以及安装和使用的标准和要求，确保脚手架的稳定性和安全性。
总之，脚手架的荷载计算是确保脚手架安全可靠的重要环节，需要根据实际情况和规范进行合理的计算和设计。
只有在对各种荷载进行准确计算和合理设计的基础上，才能够确保脚手架在施工过程中的稳定性和安全性。
满堂脚手架设计详细计算方法
满堂脚手架设计详细计算方法满堂脚手架是指由多个水平和垂直支撑构成的搭建框架，用于支撑工程施工过程中的人员和材料。
设计满堂脚手架时，需要进行详细的计算和布置，以确保其稳定性和安全性。
以下是满堂脚手架设计的详细计算方法的一般步骤：第一步：确定基本参数确定满堂脚手架的高度、跨度、支撑点间距等基本参数。
根据所搭建的工程的具体情况，如建筑物的高度、平面形状和结构类型，选择合适的参数。
第二步：计算垂直支撑力根据满堂脚手架的高度和跨度，计算出垂直支撑力。
垂直支撑力是指施加在满堂脚手架立柱上的力，需要考虑人员和材料的重量以及施工过程中的动载荷。
根据相关规范和经验公式，计算出每个立柱所受的垂直支撑力。
第三步：计算水平支撑力根据满堂脚手架的高度和跨度，计算出水平支撑力。
水平支撑力是指施加在满堂脚手架水平支撑杆上的力，需要考虑垂直支撑力和水平作用力及其分布情况。
根据相关规范和经验公式，计算出每根水平支撑杆所受的水平支撑力。
第四步：计算连接节点的承载力第五步：确定材料规格根据计算结果，确定满堂脚手架所使用的材料规格。
包括满堂脚手架的立柱、水平支撑杆和连接件等。
选择合适的材料规格，以满足设计要求。
第六步：进行结构布局根据计算结果和材料规格，进行满堂脚手架的结构布局。
根据满堂脚手架的高度和跨度，确定立柱和水平支撑杆的数量和布置位置。
同时，考虑结构的稳定性和刚度，需合理设置对角支撑杆，并考虑支撑点间距的适当调整。
第七步：检验满堂脚手架的稳定性根据所布置的满堂脚手架结构，进行稳定性检验。
对于大型和特殊情况下的满堂脚手架，可以进行有限元分析或其他计算方法对其稳定性进行评估。
第八步：制定使用规程和安全操作规范根据满堂脚手架的设计和布置，制定相应的使用规程和安全操作规范。
规范人员和材料的使用方式，确保施工过程中的安全性。
最后，需要强调的是，满堂脚手架的设计和计算需要符合相关的规范和标准要求，并在实际施工过程中随时检查和监测，确保满堂脚手架的安全运行。
满堂架脚手架搭施工方案及承载力计算
满堂架脚手架搭施工方案及承载力计算一、满堂架脚手架搭施工方案1.方案目标根据工程需求，搭建满堂架脚手架，确保施工安全、稳定和高效进行。
2.方案步骤（1）设计方案：根据满堂架的高度、施工环境和使用要求，采用优质的脚手架材料进行设计，确保方案的可行性和安全性。
（2）准备材料：准备好所需的钢管、脚手架连接件、立杆垫片、水平脚杆、脚轮等材料，并对材料进行检查，确保材料的质量合格。
（3）施工准备：确定脚手架搭建位置，并对施工区域进行清理和平整，确保施工的稳定和安全。
（4）搭建脚手架：根据设计方案，进行脚手架的搭建，首先安装脚手架立杆，然后进行横杆和纵杆的安装，并使用脚手架连接件进行固定。
（5）加固和调整：在搭建完成后，对脚手架进行检查和调整，确保脚手架的稳定性和安全度。
（6）验收和使用：完成脚手架搭建后，进行验收，确保满足使用要求，并进行使用培训，确保施工的安全和高效进行。
3.安全措施（1）在施工现场设置警示标志，确保施工区域的安全。
（2）工人必须戴安全帽和安全鞋，使用安全绳等个人防护装备。
（3）严禁人员在脚手架上进行高空作业。
（4）定期检查脚手架的稳定性和安全性。
满堂架的承载力计算是确保脚手架的安全施工的重要环节，下面将介绍满堂架的承载力计算方法。
1.计算公式（1）水平荷载计算公式：Q=m*g其中，Q为脚手架承载力，m为单个构件的质量，g为重力加速度。
（2）垂直荷载计算公式：F=n*m*g其中，F为脚手架承载力，n为每平米脚手架的负荷系数，m为脚手架单个构件的质量，g为重力加速度。
2.负荷系数脚手架的负荷系数取决于脚手架的使用范围和构件材料的质量。
一般情况下，脚手架的负荷系数为0.7-1.0。
3.计算方法（1）水平荷载的计算方法：根据实际工程需要，确定每根水平脚手架杆的负荷系数n和单个构件的质量m，代入公式Q=n*m*g计算脚手架的承载力。
（2）垂直荷载的计算方法：根据实际工程需要，确定每平米脚手架的负荷系数n和单个构件的质量m，代入公式F=n*m*g计算脚手架的承载力。
满堂红脚手架搭设专项施工方案
湛江钢铁项目村民搬迁安置小区A/B区第八标段满堂红脚手架搭设专项施工方案一、工程概况：本工程位于湛江市东海岛东简镇，东海大道南侧。
14栋住宅群楼，总建设面积约83000㎡，建筑以框架结构为形式，框架六层。
首层杂物房层高2.19米，标准层和屋面层高3米，建筑高度为20.19米～23.19米。
由于除了屋面找平层，六层楼板至屋面高度达到6米，超过高支模高度要求，了保证支撑体系的强度、刚度及整体稳定性，梁、板的顶架支撑接受满堂红脚手架施工并进行受力计算。
二、编制依据：湛江钢铁项目村民搬迁安置小区A/B区第八标段施工图及施工现场实际状况；《建筑施工计算手册》（中国建筑工业出版社2001年7月版）《建筑施工门式钢管脚手架平安技术规范》（JGJ128—2000）《建筑施工扣件式钢管脚手架平安技术规范》（JGJ130—2001）《建筑施工高处作业平安技术规范》（JGJ80—91）；《建筑施工模板平安技术规范》(JGJ162-2008）《建设工程施工平安帮助设计系统2009v12》三、构造设计说明：1、材料运用：本工程满堂红脚手架均接受双排扣件式钢管脚手架，钢管类型为Φ48×3.5，竹串片脚手板，踢脚板接受厚度为5mm的胶合板，模板支撑系统接受木枋80×80mm木枋，模板和梁侧接受18㎜厚夹板2、构造要求：脚手架的构造设计如下：立杆纵距La=1.2m，立杆横距Lb=1.2m，步距H=1.8m。
连墙杆按钢性连接设置，接受短钢管在柱边四周连接坚实，用短钢管和立杆加十字扣件连接，连接点应在节点处200mm的范围内。
剪刀撑按不大于六跨且不小于6m一道连续设置，撑杆按和地面夹角为450～600设置，并以柱对顶。
梁、板模板支撑接受板下铺两层80×80mm木枋，第一层间距@300mm，其次层间距@1200mm，模板和梁侧接受18㎜厚夹板，侧肋间距500mm,侧肋木枋80×80mm，设置一排Ф12对拉螺杆，间距1米。
满堂脚手架计算书
满堂脚手架计算书1. 概述满堂脚手架计算书旨在详细阐述满堂脚手架的设计、计算过程，以及所涉及的各种参数和指标，以确保脚手架的安全稳定。
本计算书适用于满堂脚手架的搭建、使用和拆卸过程中的技术指导和监督。
2. 脚手架结构设计2.1 脚手架类型满堂脚手架分为立杆式脚手架、门式脚手架、桥式脚手架等。
本计算书以立杆式脚手架为例进行计算。
2.2 立杆式脚手架结构立杆式脚手架主要由立杆、横杆、斜杆、节点连接件、脚手板、防护栏杆、踢脚板等组成。
3. 设计参数与计算依据3.1 设计参数•立杆间距：1.5m•横杆间距：1.2m•斜杆间距：1.5m•脚手板宽度：0.6m•脚手板间距：0.3m•防护栏杆高度：1.2m•踢脚板高度：0.2m•脚手架搭设高度：30m3.2 计算依据•中华人民共和国建设部《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）•相关地区建筑施工安全规范及要求4. 计算过程4.1 立杆承载力计算根据立杆式脚手架的结构和受力分析，立杆承载力计算公式为：P=N×g×A•P：立杆承载力（N）•N：立杆截面抗压强度（N/mm²）•g：重力加速度（9.8m/s²）•A：立杆横截面积（mm²）根据脚手架所用钢管规格，查表得立杆截面抗压强度N=200 N/mm²。
立杆横截面积A可通过钢管直径计算得到，本例中取钢管直径D=48mm，则A= )²=314.16mm²。
π×(D2P=200×9.8×314.16=61550.8N4.2 横杆承载力计算横杆承载力计算公式为：P=T×A•P：横杆承载力（N）•T：横杆截面抗拉强度（N/mm²）•A：横杆横截面积（mm²）根据脚手架所用钢管规格，查表得横杆截面抗拉强度T=140 N/mm²。
横杆横截面积A可通过钢管直径计算得到，本例中取钢管直径D=48mm，则A= )²=314.16mm²。
脚手架地基承载力计算 满堂脚手架立杆计算长度系数
脚手架地基承载力计算满堂脚手架立杆计算长度系数5.5 脚手架地基承载力计算5.5.1 立杆基础底面的平均压力应满足下式的要求：式中：p k——立杆基础底面处的平均压力标准值(kPa)；N k——上部结构传至立杆基础顶面的轴向力标准值(kN)；A——基础底面面积(m2)；f g——地基承载力特征值(kPa)，应按本规范第5.5.2条的规定采用。
5.5.2 地基承载力特征值的取值应符合下列规定：1 当为天然地基时，应按地质勘察报告选用；当为回填土地基时，应对地质勘察报告提供的回填土地基承载力特征值乘以折减系数0.4；2 由载荷试验或工程经验确定。
5.5.3 对搭设在楼面等建筑结构上的脚手架，应对支撑架体的建筑结构进行承载力验算，当不能满足承载力要求时应采取可靠的加固措施。
.5 脚手架地基承载力计算5.5.1 式(5.5.1)是根据现行国家标准《建筑地基基础设计规范》GB 50007给出的。
计算p k、N k时使用荷载标准值。
脚手架系临时结构，故本条只规定对立杆进行地基承载力计算，不必进行地基变形验算。
考虑到地基不均匀沉降将危及脚手架安全，因此，在本规范第8.2.3条中规定了对脚手架沉降进行经常检测。
5.5.2 由于立杆基础(底座、垫板)通常置于地表面，地基承载力容易受外界因素的影响而下降，故立杆的地基计算应与永久建筑的地基计算有所不同。
为此，对立杆地基计算作了一些特殊的规定，即采用调整系数对地基承载力予以折减，以保证脚手架安全。
有条件可由载荷试验确定地基承载力，也可根据勘察报告及工程实践经验确定。
附录C 满堂脚手架与满堂支撑架立杆计算长度系数表C-1 满堂脚手架立杆计算长度系数注：1 步距两级之间计算长度系数按线性插入值。
2 立杆间距两级之间，纵向间距与横向间距不同时，计算长度系数按较大间距对应的计算长度系数取值。
立杆间距两级之间值，计算长度系数取两级对应的较大的μ值。
要求高宽比相同。
3 高宽比超过表中规定时，应按本规范6.8.6条执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
满堂架脚手架搭施工方案及承载力计算本工程共地上三层。
考虑到装饰装修需要，我单位拟在外墙装饰装修期间搭设落地式、全高半封闭的扣件式满堂钢管脚手架，满足施工需求。
脚手架的结构楼板，基础上、底座下设置垫板，厚度为6cm，布设必须平稳，不得悬空。
脚手架满堂单立杆，立杆接头采用对接扣件连接，立杆和大横杆采用直角扣件连接。
接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。
大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨，不小于6米，同一步大横杆四周要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。
相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。
每一立杆与大横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主接点的距离不大于15cm。
小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间设置1~2根小横杆，间距不大于75cm。
小横杆伸出不小于10cm，且上、下层小横杆应在立杆处错开布置。
纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠在纵向扫地杆的立柱上。
本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，剪刀撑沿架高连续布置。
剪刀撑每六步四跨设置一道，斜杆与地面的夹角在45O。
斜杆相交点处于同一条直线上，并沿架高连续布置。
剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。
所有固定点距主节点距离不大于15㎝。
最下部的斜杆与立杆的连接点与地面平行。
剪刀撑的杆件连接采用搭接，其搭接长度＞100㎝，并用不少于三个旋转扣件固定，端部扣件盖板的边缘至杆端的距离＞10㎝。
脚手板采用松木、厚6㎝、宽20～35㎝的硬木板。
在作业层下部架设一道水平兜网，同时作业不超过两层。
首层满铺一层脚手板，并设置安全网及防护栏杆。
脚手板设置在三根横向水平杆上，并在两端8㎝处用直径1.2㎜的镀锌铁丝箍绕2-3圈固定，以防倾翻。
脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离不大于15㎝。
靠墙一侧的脚手板离墙的距离不应大于15㎝。
拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。
脚手架要满挂全封闭式的密目安全网。
密目网的规格为1.5×6m，用网绳帮扎在大横杆外立杆里侧。
并在作业层下一步架处设一道水平兜网。
在架内高度3.2m处设首层平网，往上每隔五步架设置隔层平网，施工层应设随层网。
作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆，底步内侧设18cm高的挡脚板。
该出入口设在楼梯口，本安全通道路面为水泥路面，立柱下方垫通长木板，木板厚度0.05m，然后再进行步架、立杆、水平杆、横杆、剪刀撑等的搭设。
上铺5㎝厚的双层脚手板。
安全通道的搭设宽度为3m，净高2m，采用φ48*3.5mm钢管搭设,间距0.8m。
安全通道结构，本安全通道采用纵向承重结构体系，立柱间距2.0m立柱：第一道水平杆（扫地杆）距地面0.2m，以上间距1.4m，立柱之间并设有剪刀撑，剪刀撑间距5m，顶部双层棚顶间距0.5mm。
上部维护栏杆高0.5m。
搭设过程中画出工作标志区，禁止行人进入、统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。
开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙杆安装稳定后，方可拆除。
脚手架及时与结构拉结或采用临时支撑，以保证脚手架搭设过程安全未完成脚手架在每日收工前，一定要保证架子稳定。
6.3.脚手架的拆除拆架前，全面检查脚手架定出作业计划，进行技术交底后，方可施工。
拆架时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
拆架时要划分作业区，周围设警戒标志，设专人指挥，禁止非作业人员进入。
拆架时，不得中途换人，如必须换人，必须将拆除情况交代清楚后方可离开。
每天拆架下班时，不应留下隐患部位。
拆架时严禁碰撞脚手架附近电源线，以放触电。
所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。
所有的脚手板，应自外向里竖立搬运，以防脚手板或垃圾物从高处坠落伤人。
拆下的零配件要装入容器内，用吊蓝吊下；拆下的钢管要帮扎牢固，双点起吊，严禁从高空抛掷。
八.满堂脚手架承载力计算1、计算依据1.1 截面特征：（钢号Q235，b类）1.2脚手架特性参数：1.3相关计算参数：2、承载力验算2.1 荷载计算1）恒载的标准值G KG K=H i·（g k1＋g k3）＋n1·l a·g k2取H i=21.9m装修作业时：G K=H i·（g k1＋g k3）＋n1·l a·g k2=21.9×（0.1129＋0.0614）＋2×1.5×0.3476=4.86KN2）活载的标准值Q KQ K= n1·l a·q kq k=1.8KN/M（结构作业）q k=1.2KN/M（装修作业）则有：用于结构作业时Q K=1.2×1.8=2.16KN用于装修作业时Q K=2×1.2×1.2=2.88KN 3）风荷载的标准值W Kq Wk= l a·ψ·W kW k=0.7·u s·u Z·W0ψ=A N/A W=1W k=0.7×1.0×1.78×0.60=0.75KN/M2q k=1.2×1.0×0.75=0.9KN/M22.2 脚手架整体稳定验算：1）确定材料强度附加分项系数结构作业时：N GK=4.23KN N QK=2.16KN装修作业时：N GK=4.86KN N QK=2.88KNN WK=M WK·A/W=0.09626·M WK=19.49KN结构：η=S QK/S GKλ= S WK/S GKη=2.16/4.23=0.51 λ=19.49/4.23=4.60装修：η=S QK/S GKλ= S WK/S GKη=2.88/4.86=0.59 λ=19.49/4.86=4.01r/m=1.59｛1+0.9（η＋λ）｝/（1＋η＋λ）结构：将η、λ代入公式得r/m=1.46装修：将η、λ代入公式得r/m=1.462）计算轴心力设计值结构：N/=1.2×（N GK＋N QK）=1.2×（4.23＋2.16）=7.67KN装修：N/=1.2×（N GK＋N QK）=1.2×（4.86＋2.88）=9.28KN3）计算风荷载弯矩M W：M W=1.2×M WK=1.2×0.1×q WK×h2=0.12×q WK×h2M W=0.12×1.13×1.52=305KN·㎜4)确定稳定系数ψ：ψ=0.3295)验算稳定：N//（ψ·A）＋M W/W≤f c/（0.9·r/m）结构：7.67×103/（0.329×489）＋243×103/5080=36.75N/㎜2f c/（0.9·r/m）=205/（0.9×1.467）=154.95N/㎜2 装修：9.28×103/（0.329×489）＋243×103/5080=44.46N/㎜2f c/（0.9·r/m）=205/（0.9×1.468）=154.95N/㎜2 纵横向水平杆承载力验算：1）横向水平杆验算：荷载统计q=0.5×1.2×（1.2×0.35＋1.4×3）=2.77KN/m抗弯强度验算M MAX=ql2/8=2.77×1.12/8=0.419KN·mσ=M/W=0.419×106/(5.08×103)=82.47N/㎜2<f=205N/mm2挠度验算ω：ω=5ql4/（384EI）=5×2.77×1.14×103×109/（384×2.06×105×12.19×104）=2.10mm<L/400=2.75mm（满足）2）纵向杆验算P=2.77×1.2/2=2.08KNＭＭＡＸ＝0.175×P×L=0.175×2.08×1.2=0.55KN·Mσ=M/W=0.55×106/(5.08×103)=108.27N/㎜2<f=205N/mm2（满足）ω=0.469Pl3/（100EI）=0.469×2.08×103×1.23×109/(100×2.06×105×12.19×104)=1.31㎜<L/150=1200/150=8㎜（满足）2.4 连墙件和扣件顶板和基础验算：1）连墙件稳定验算风荷载产生轴向力设计值N eＷ=1.4×ＷＫ×ＡＷ=1.4×0.75×3.0×3.6=11.34KN脚手架平面外变形产生的轴向力N0=3KNN l=11.34＋3=14.34KN连墙件的计算长度 1.2＋0.2＋0.25＋0.15=1.85m长细比λ= l0/I=1850/15.8=117.09轴心受压构件稳定系数ψ=0.47稳定验算：N l/(Ψ·A)=14.34×103/（0.47×2×489）=31.20N/mm2<205/1.467=139.74N/mm2（满足）扣件抗滑验算：N C≤R C（R C=8KN/个）14.34〈4×8.0=32KN2）楼板承载力验算：立杆底座承载力验算：N=12.67KN立杆底座承载力设计值R b=40KN12.67KN〈40KNA d=1.5×0.4=0.6m2（满足要求）f k=98KN/m2N/ A d≤K·f kN/ A d=12.67/0.6=21.12<39.2KN （满足要求）。
