稳压二极管型号大全
稳压管简介与常用型号
稳压二极管(又叫齐纳二极管)是一种硅材料制成的面接触型晶体二极管，简称稳压管。
此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。
稳压管在反向击穿时，在一定的电流范围内（或者说在一定功率损耗范围内），端电压几乎不变，表现出稳压特性，因而广泛应用于稳压电源与限幅电路之中。
稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性见图1,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。
稳压管的主要参数：稳定电压Vz稳定电压就是稳压二极管在正常工作时，管子两端的电压值。
这个数值随工作电流和温度的不同略有改稳压管变，既是同一型号的稳压二极管，稳定电压值也有一定的分散性，例如2CW14硅稳压二极管的稳定电压为6～7.5V。
耗散功率PM：反向电流通过稳压二极管的PN结时，要产生一定的功率损耗，PN结的温度也将升高。
根据允许的PN结工作温度决定出管子的耗散功率。
通常小功率管约为几百毫瓦至几瓦。
最大耗散功率PZM：是稳压管的最大功率损耗取决于PN结的面积和散热等条件。
反向工作时，PN结的功率损耗为：PZ=VZ*IZ，由PZM和VZ可以决定IZmax。
稳定电流IZ、最小稳定电流IZmin、大稳定电流IZmax稳定电流：工作电压等于稳定电压时的反向电流；最小稳定电流：稳压二极管工作于稳定电压时所需的最小反向电流；最大稳定电流：稳压二极管允许通过的最大反向电流。
动态电阻rZ其概念与一般二极管的动态电阻相同，只不过稳压二极管的动态电阻是从它的反向特性上求取的。
rZ愈小，反映稳压管的击穿特性愈陡。
rz=△VZ/△IZ稳定电压温度系数温度的变化将使VZ改变，在稳压管中，当|VZ|＞7V时，VZ具有正温度系数，反向击穿是雪崩击穿。
当|VZ|＜4V时，VZ具有负温度系数，反向击穿是齐纳击穿。
当4V＜|VZ|＜7V时，稳压管可以获得接近零的温度系数。
常用稳压二极管型号
常用稳压二极管型号〔转〕2008-05-12 15:06:44原型号国外型号稳压值国替代型号1N746 H23 MA4030 RD417E RD217EB2.5-3.5 2CW511N747 1N748 1N749 HZ4 RD3.9E3.9-4.5 2CW521N750 1N751 HZ5 05Z5.1 RD5A RD5.1E4-5.8 2CW531N752 1N753 HZ6 HZ6.2E 05Z5.6E RD6A5.5-6.5 2CW541N754 HZ6.8E 02Z6。
8A RD6.8E RD7A 6.2-7.52CW551N755 1N756 HZ7 HZ7.5E 05Z7.5 RD7.57-8.5 2CW561N757 HZ9 RD9A8.5-9.52CW571N758 HZ10A RD10E9.2-10.52CW581N714 1N962 1S335 HZ11 HZ11E RD11E10-11.8 2CW591N963 HZ12E 05Z12 BZX79C12 RD12E11.5-12.5 2CW601N717 1N964 1S270 HZ12B2 MA113012.2-14 2CW611N718 1N965 1N966 HZ15-1 05Z15 RD15E13.5-17 2CW621N967 HZ18-1 HZ18-2 05Z18 RD18E16-19 2CW631N968 HZ20-1 RD20E18-212CW641N969 HZ24E RD24E20-242CW651N970 02Z2423-262CW661N971 HZ2725-282CW671N972 RD31E27-322CW681N973 1N974 HZ733 ZX0249E UPC574J31-35 2CW69 2CW70稳压二极管型号对照表美标稳压二极管型号1N4727 3V01N4728 3V31N4729 3V61N4730 3V91N4731 4V31N4732 4V71N4733 5V11N4734 5V61N4735 6V21N4736 6V81N4737 7V51N4738 8V21N4739 9V11N4740 10V1N4741 11V1N4742 12V1N4744 15V1N4745 16V1N4746 18V1N4747 20V1N4748 22V1N4749 24V1N4750 27V1N4751 30V1N4752 33V1N4753 36V1N4754 39V1N4755 43V1N4756 47V1N4757 51V需要规格书请到以下地址下载，.dccomponents./products/Rectifiers/Diode/Zener/经常看到很多板子上有M记的铁壳封装的稳压管，都是以美标的1N系列型号标识的，没有具体的电压值，刚刚翻手册查了以下3V至51V的型号与电压的对照值，希望对大家有用1N4727 3V01N4728 3V31N4729 3V61N4730 3V91N4731 4V31N4732 4V71N4733 5V11N4734 5V61N4735 6V21N4736 6V81N4737 7V51N4738 8V21N4739 9V11N4740 10V1N4741 11V1N4742 12V1N4743 13V1N4744 15V1N4745 16V1N4746 18V1N4747 20V1N4748 22V1N4749 24V1N4750 27V1N4752 33V1N4753 36V1N4754 39V1N4755 43V1N4756 47V1N4757 51VDZ是稳压管的电器编号，是和1N4148和相近的，其实1N4148就是一个0.6V的稳压管，下面是稳压管上的编号对应的稳压值，有些小的稳压管也会在管体上直接标稳压电压，如5V6就是5.6V的稳压管。
常用稳压二极管的参数规格
常用稳压二极管的参数规格-稳压二极管参数大全[ 来源：不详| 作者：佚名| 时间：2008-3-27 1:17:23 | 浏览：本日：1 本周：24 本月：59 总数：118 ] 常用的稳压二极管常用的国产稳压二极管有2CW系列和2DW系列，常用的国产稳压二极管稳压二极管参数见表4-16和表4-17。
常用的进口稳压二极管有1N41××系列、1N46××系列、1N47××系列、1N52××系列、1N59××系列、1N6××系列、1N700系列、1N900系列、MTZ系列、MTZJ系列、RLZ系列、RLZJ系列及HZ系列、RD系列、05Z系列、PTZ系列、DTZ系列、，常用的进口稳压二极管参数见表4-18~表4-22。
快恢复二极管参数型号品牌电流电压时间极性IN5817GJ1A20V10nsIN5819GJ1A40V10nsIN5819MOT1A40V10nsIN5822MOT3A40V10ns21D-06FUI3A60V10nsSBR360GI3A60V10nsC81-004FUI3A40V10ns8TQ080IR8A80V10ns单管MBR1045MOT10A45V10ns单管MBR1545CTMOT15A45V10ns双管MBR1654MOT16A45V10ns双管16CTQ100IR16A100V10ns双管MBR2035CTMOT20A35V10ns双管MBR2045CTMOT20A45V10ns双管MBR2060CTMOT20A60V10ns双管MBR20100CTIR20A100V10ns双管025CTQ045IR25A45V10ns双管30CTQ045IR30A45V10ns双管C85-009*FUI20A90V10ns双管D83-004*FUI30A40V10ns双管D83-009*FUI30A90V10ns双管MBR4060*IR40A60V10ns双管MBR30045MOT300A45V10ns MUR120MOT1A200V35nsMUR160MOT1A600V35nsMUR180MOT1A800V35nsMUR460MOT4A600V35nsBYV95PHI1.5A1000V250nsBYV27-50PHI2A55V25nsBYV927-100PHI2A100V25nsBYV927-300PHI2A300V25ns BYW76PHI3A1000V200nsBYT56GPHI3A600V100nsBYT56MPHI3A1000V100nsBYV26CPHI1A600V30nsBYV26EPHI1A1000V30nsFR607GI6A1000V200nsMUR8100MOT8A1000V35ns单管HFA15TB60IR15A600V35ns单管HFA25TB60IR25A600V35ns单管MUR30100HAR30A1000V35ns单管MUR30120HAR30A1200V35ns单管MUR1620PHI16A200V35ns双管MUR1620CTMOT16A200V35ns双管MUR1620PMOT16A200V35ns双管MUR1660CTMOT16A600V35ns双管HFA16TA600IR16A600V35ns双管MUR3030GI30A300V35ns双管MUR3040MOT30A400V35ns双管MUR3060MOT30A600V35ns双管HFA30TA600IR30A600V35ns双管MUR20040MOT200A400V35ns双管B92M-02FUI20A200V35ns单管C92-02FUI20A200V35ns双管D92M-02FUI30A200V35ns双管D92M-03FUI30A300V35ns双管DSE130-06DSET30A600V35ns双管DSE160-06DSET60A600V35ns双管原创文章："/public/tool/kbview/kid/686/cid/1" 【请保留版权，谢谢！】文章出自电子元件技术网。
常用稳压二极管型号
常用稳压二极管型号（转）2008-05-12 15:06:44原型号国外型号稳压值国内替代型号1N746 H23 MA4030 RD417E RD217EB 2.5-3.5 2CW511N747 1N748 1N749 HZ4 RD3.9E 3.9-4.5 2CW521N750 1N751 HZ5 05Z5.1 RD5A RD5.1E 4-5.8 2CW531N752 1N753 HZ6 HZ6.2E 05Z5.6E RD6A 5.5-6.5 2CW541N754 HZ6.8E 02Z6。
8A RD6.8E RD7A 6.2-7.5 2CW551N755 1N756 HZ7 HZ7.5E 05Z7.5 RD7.5 7-8.5 2CW561N757 HZ9 RD9A 8.5-9.5 2CW571N758 HZ10A RD10E 9.2-10.5 2CW581N714 1N962 1S335 HZ11 HZ11E RD11E 10-11.8 2CW591N963 HZ12E 05Z12 BZX79C12 RD12E 11.5-12.5 2CW601N717 1N964 1S270 HZ12B2 MA1130 12.2-14 2CW611N718 1N965 1N966 HZ15-1 05Z15 RD15E 13.5-17 2CW621N967 HZ18-1 HZ18-2 05Z18 RD18E 16-19 2CW631N968 HZ20-1 RD20E 18-21 2CW641N969 HZ24E RD24E 20-24 2CW651N970 02Z24 23-26 2CW661N971 HZ27 25-28 2CW671N972 RD31E 27-32 2CW681N973 1N974 HZ733 ZX0249E UPC574J 31-35 2CW69 2 CW70稳压二极管型号对照表美标稳压二极管型号1N4727 3V01N4728 3V31N4729 3V61N4730 3V91N4731 4V31N4732 4V71N4733 5V11N4734 5V61N4735 6V21N4736 6V81N4737 7V51N4738 8V21N4739 9V11N4740 10V1N4741 11V1N4742 12V1N4743 13V1N4744 15V1N4745 16V1N4746 18V1N4747 20V1N4748 22V1N4749 24V1N4750 27V1N4751 30V1N4752 33V1N4753 36V1N4754 39V1N4755 43V1N4756 47V1N4757 51V需要规格书请到以下地址下载，om/products/Rectifiers/Diode/Zener/经常看到很多板子上有M记的铁壳封装的稳压管，都是以美标的1N系列型号标识的，没有具体的电压值，刚才翻手册查了以下3V至51V的型号与电压的对照值，希望对大家有用1N4727 3V01N4728 3V31N4729 3V61N4730 3V91N4731 4V31N4732 4V71N4733 5V11N4735 6V21N4736 6V81N4737 7V51N4738 8V21N4739 9V11N4740 10V1N4741 11V1N4742 12V1N4743 13V1N4744 15V1N4745 16V1N4746 18V1N4747 20V1N4748 22V1N4749 24V1N4750 27V1N4751 30V1N4752 33V1N4753 36V1N4754 39V1N4755 43V1N4756 47V1N4757 51VDZ是稳压管的电器编号，是和1N4148和相近的，其实1N4148就是一个0.6V的稳压管，下面是稳压管上的编号对应的稳压值，有些小的稳压管也会在管体上直接标稳压电压，如5V6就是5.6V的稳压管。

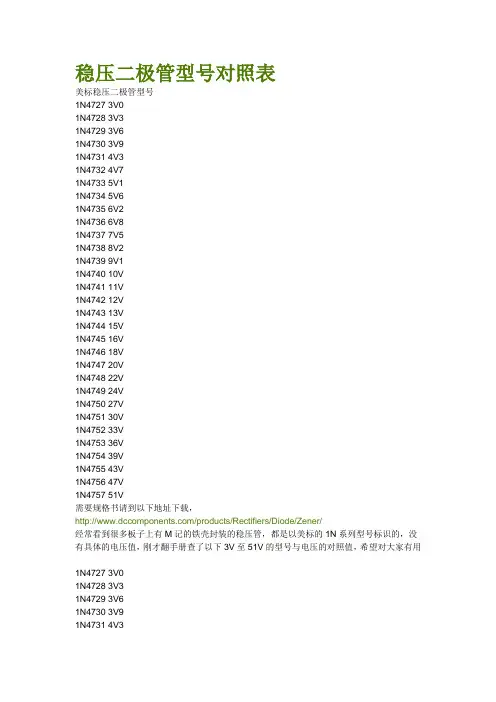

稳压二极管型号对照表
稳压二极管型号对照表美标稳压二极管型号1N4727 3V01N4728 3V31N4729 3V61N4730 3V91N4731 4V31N4732 4V71N4733 5V11N4734 5V61N4735 6V21N4736 6V81N4737 7V51N4738 8V21N4739 9V11N4740 10V1N4741 11V1N4742 12V1N4743 13V1N4744 15V1N4745 16V1N4746 18V1N4747 20V1N4748 22V1N4749 24V1N4750 27V1N4751 30V1N4752 33V1N4753 36V1N4754 39V1N4755 43V1N4756 47V1N4757 51V需要规格书请到以下地址下载，/products/Rectifiers/Diode/Zener/经常看到很多板子上有M记的铁壳封装的稳压管，都是以美标的1N系列型号标识的，没有具体的电压值，刚才翻手册查了以下3V至51V的型号与电压的对照值，希望对大家有用1N4727 3V01N4728 3V31N4729 3V61N4730 3V91N4731 4V31N4733 5V11N4734 5V61N4735 6V21N4736 6V81N4737 7V51N4738 8V21N4739 9V11N4740 10V1N4741 11V1N4742 12V1N4743 13V1N4744 15V1N4745 16V1N4746 18V1N4747 20V1N4748 22V1N4749 24V1N4750 27V1N4751 30V1N4752 33V1N4753 36V1N4754 39V1N4755 43V1N4756 47V1N4757 51VDZ是稳压管的电器编号，是和1N4148和相近的，其实1N4148就是一个0.6V 的稳压管，下面是稳压管上的编号对应的稳压值，有些小的稳压管也会在管体上直接标稳压电压，如5V6就是5.6V的稳压管。
常用稳压二极管参数大全
常用稳压二极管参数产品名称规格型号参 数品 牌稳压二极管 1/2W HZ2B11/2W HZ2B1 1.9-2.1V日立稳压二极管 1/2W HZ7A11/2W HZ7A1 6.3-6.6V日立稳压二极管 1/2W HZ7A21/2W HZ7A2 6.6-6.7V日立稳压二极管 1/2W HZ7A31/2W HZ7A3 6.6-6.9V日立稳压二极管 1/2W HZ7B11/2W HZ7B1 6.7-7.0V日立稳压二极管 1/2W HZ7B21/2W HZ7B2 6.9-7.2V日立稳压二极管 1/2W HZ7B31/2W HZ7B37.0-7.3V日立稳压二极管 1/2W HZ7C11/2W HZ7C17.2-7.6V日立稳压二极管 1/2W HZ7C21/2W HZ7C27.3-7.7V日立稳压二极管 1/2W HZ7C31/2W HZ7C37.5-7.9V日立稳压二极管 1/2W HZ9A11/2W HZ9A17.7-8.1V日立稳压二极管 1/2W HZ9A21/2W HZ9A27.9-8.3V日立稳压二极管 1/2W HZ9A31/2W HZ9A38.1-8.5V日立稳压二极管 1/2W HZ9B11/2W HZ9B18.3-8.7V日立稳压二极管 1/2W HZ9B21/2W HZ9B28.5-8.9V日立稳压二极管 1/2W HZ9B31/2W HZ9B38.7-9.1V日立稳压二极管 1/2W HZ9C11/2W HZ9C18.9-9.3V日立稳压二极管 1/2W HZ9C21/2W HZ9C29.1-9.5V日立稳压二极管 1/2W HZ9C31/2W HZ9C39.3-9.7V日立稳压二极管 1/2W HZ11A11/2W HZ11A19.5-9.9V日立稳压二极管 1/2W HZ11A21/2W HZ11A29.7-10.1V日立稳压二极管 1/2W HZ11A31/2W HZ11A39.9-10.3V日立稳压二极管 1/2W HZ11B11/2W HZ11B110.2-10.6V日立稳压二极管 1/2W HZ11B21/2W HZ11B210.4-10.8V日立稳压二极管 1/2W HZ11B31/2W HZ11B310.7-11.1V日立稳压二极管 1/2W HZ11C11/2W HZ11C110.9-11.3V日立稳压二极管 1/2W HZ11C21/2W HZ11C211.1-11.6V日立稳压二极管 1/2W HZ11C31/2W HZ11C311.4-11.9V日立稳压二极管 1/2W HZ12A11/2W HZ12A111.6-12.1V日立稳压二极管 1/2W HZ12A21/2W HZ12A211.9-12.4V日立稳压二极管 1/2W HZ12A31/2W HZ12A312.2-12.7V日立 稳压二极管 1/2W HZ12A31/2W HZ12A312.2-12.7V日立稳压二极管 1/2W HZ2B21/2W HZ2B2 2.0-2.2V日立稳压二极管 1/2W HZ2B31/2W HZ2B3 2.1-2.3V日立稳压二极管 1/2W HZ2C11/2W HZ2C1 2.2-2.4V日立稳压二极管 1/2W HZ2C21/2W HZ2C2 2.3-2.5V日立稳压二极管 1/2W HZ2C31/2W HZ2C3 2.4-2.6V日立稳压二极管 1/2W HZ3A11/2W HZ3A1 2.5-2.7V日立稳压二极管 1/2W HZ3A21/2W HZ3A2 2.6-2.8V日立稳压二极管 1/2W HZ3A31/2W HZ3A3 2.6-2.9V日立稳压二极管 1/2W HZ3B11/2W HZ3B1 2.8-3.0V日立稳压二极管 1/2W HZ3B21/2W HZ3B2 2.9-3.1V日立稳压二极管 1/2W HZ3B31/2W HZ3B3 3.0-3.2V日立稳压二极管 1/2W HZ3C11/2W HZ3C1 3.1-3.3V日立稳压二极管 1/2W HZ3C21/2W HZ3C2 3.3-3.5V日立稳压二极管 1W IN53611W IN5361摩托罗拉稳压二极管 1W IN59081W IN5908摩托罗拉稳压二极管 1W IN47281W IN4728 3.3V 1mA摩托罗拉稳压二极管 1W IN47291W IN4729 3.6V 1mA摩托罗拉稳压二极管 1W IN47301W IN4730 3.5V 1mA摩托罗拉稳压二极管 1W IN47311W IN4731 4.3V 1mA摩托罗拉稳压二极管 1W IN47321W IN4732 4.7V 1mA摩托罗拉稳压二极管 1W IN47331W IN4733 5.1V 1mA摩托罗拉稳压二极管 1W IN47341W IN4734 5.6V 1mA摩托罗拉稳压二极管 1W IN47351W IN4735 6.2V 1mA摩托罗拉稳压二极管 1W IN47361W IN4736 6.8V 1mA摩托罗拉稳压二极管 1W IN47371W IN47377.5V 0.5mA摩托罗拉稳压二极管 1W IN47381W IN47388.2V 0.5mA摩托罗拉稳压二极管 1W IN47391W IN47399.1V 0.5mA摩托罗拉稳压二极管 1W IN47401W IN474010V 0.25mA摩托罗拉稳压二极管 1W IN47411W IN474111V 0.25mA摩托罗拉稳压二极管 1W IN47421W IN474212V 0.25mA摩托罗拉稳压二极管 1W IN47431W IN474313V 0.25mA摩托罗拉稳压二极管 1W IN47441W IN474415V 0.25mA摩托罗拉稳压二极管 1W IN47451W IN474516V 0.25mA摩托罗拉稳压二极管 1W IN47461W IN474618V 0.25mA摩托罗拉稳压二极管 1W IN47471W IN474720V 0.25mA摩托罗拉稳压二极管 1W IN47481W IN474822V 0.25mA摩托罗拉稳压二极管 1W IN47491W IN474924V 0.25mA摩托罗拉稳压二极管 1W IN47501W IN475027V 0.25mA摩托罗拉稳压二极管 1W IN47511W IN475130V 0.25mA摩托罗拉稳压二极管 1W IN47521W IN475233V 0.25mA摩托罗拉稳压二极管 1W IN47531W IN475336V 0.25mA摩托罗拉稳压二极管 1W IN47541W IN475436V 0.25mA摩托罗拉稳压二极管 1W IN47551W IN475536V 0.25mA摩托罗拉稳压二极管 1W IN47561W IN475636V 0.25mA摩托罗拉稳压二极管 1W IN47571W IN4757摩托罗拉稳压二极管 1W IN47581W IN4758摩托罗拉稳压二极管 1W IN47591W IN4759摩托罗拉稳压二极管 1W IN47601W IN4760摩托罗拉稳压二极管 1W IN47611W IN4761摩托罗拉稳压二极管 1W IN47621W IN4762摩托罗拉稳压二极管 1W IN47631W IN4763摩托罗拉稳压二极管 1W IN47641W IN4764摩托罗拉。
常用稳压二极管型号
常用稳压二极管型号（转）2008-05-12 15:06:44原型号国外型号稳压值国替代型号1N746 H23 MA4030 RD417E RD217EB 2.5-3.5 2CW511N747 1N748 1N749 HZ4 RD3.9E 3.9-4.5 2CW521N750 1N751 HZ5 05Z5.1 RD5A RD5.1E 4-5.8 2CW53 1N752 1N753 HZ6 HZ6.2E 05Z5.6E RD6A 5.5-6.5 2CW541N754 HZ6.8E 02Z6。
8A RD6.8E RD7A 6.2-7.5 2CW551N755 1N756 HZ7 HZ7.5E 05Z7.5 RD7.5 7-8.5 2CW561N757 HZ9 RD9A 8.5-9.5 2CW571N758 HZ10A RD10E 9.2-10.5 2CW581N714 1N962 1S335 HZ11 HZ11E RD11E 10-11.8 2CW59 1N963 HZ12E 05Z12 BZX79C12 RD12E 11.5-12.5 2CW601N717 1N964 1S270 HZ12B2 MA1130 12.2-14 2CW611N718 1N965 1N966 HZ15-1 05Z15 RD15E 13.5-17 2CW62 1N967 HZ18-1 HZ18-2 05Z18 RD18E 16-19 2CW631N968 HZ20-1 RD20E 18-21 2CW641N969 HZ24E RD24E 20-24 2CW651N970 02Z24 23-26 2CW661N971 HZ27 25-28 2CW671N972 RD31E 27-32 2CW681N973 1N974 HZ733 ZX0249E UPC574J 31-35 2CW69 2 CW70稳压二极管型号对照表美标稳压二极管型号1N4727 3V01N4728 3V31N4729 3V61N4730 3V91N4731 4V31N4732 4V71N4733 5V11N4734 5V61N4735 6V21N4736 6V81N4737 7V51N4738 8V21N4739 9V11N4740 10V1N4741 11V1N4742 12V1N4743 13V1N4744 15V1N4745 16V1N4746 18V1N4747 20V1N4748 22V1N4749 24V1N4750 27V1N4751 30V1N4752 33V1N4753 36V1N4754 39V1N4755 43V1N4756 47V1N4757 51V需要规格书请到以下地址下载，.dccomponents./products/Rectifiers/Diode/Zener/经常看到很多板子上有M记的铁壳封装的稳压管，都是以美标的1N系列型号标识的，没有具体的电压值，刚才翻手册查了以下3V至51V的型号与电压的对照值，希望对大家有用1N4727 3V01N4728 3V31N4729 3V61N4730 3V91N4731 4V31N4732 4V71N4733 5V11N4735 6V21N4736 6V81N4737 7V51N4738 8V21N4739 9V11N4740 10V1N4741 11V1N4742 12V1N4743 13V1N4744 15V1N4745 16V1N4746 18V1N4747 20V1N4748 22V1N4749 24V1N4750 27V1N4751 30V1N4752 33V1N4753 36V1N4754 39V1N4755 43V1N4756 47V1N4757 51VDZ是稳压管的电器编号，是和1N4148和相近的，其实1N4148就是一个0.6V的稳压管，下面是稳压管上的编号对应的稳压值，有些小的稳压管也会在管体上直接标稳压电压，如5V6就是5.6V的稳压管。
常用稳压二极管型号及技术参数
常用稳压二极管型号及技术参数2009-03-0508:4705Z6.2Y硅稳压二极管Vz=6~6.35V,Pzm=500mW,05Z7.5Y硅稳压二极管Vz=7.34~7.70V,Pzm=500mW,05Z13X硅稳压二极管Vz=12.4~13.1V,Pzm=500mW,05Z15Y硅稳压二极管Vz=14.4~15.15V,Pzm=500mW,05Z18Y硅稳压二极管Vz=17.55~18.45V,Pzm=500mW,1N4001硅整流二极管50V,1A,(Ir=5uA,Vf=1V,Ifs=50A)1N4002硅整流二极管100V,1A,1N4003硅整流二极管200V,1A,1N4004硅整流二极管400V,1A,1N4005硅整流二极管600V,1A,1N4006硅整流二极管800V,1A,1N4007硅整流二极管1000V,1A,1N4148二极管75V,4PF,Ir=25nA,Vf=1V,1N5391硅整流二极管50V,1.5A,(Ir=10uA,Vf=1.4V,Ifs=50A) 1N5392硅整流二极管100V,1.5A,1N5393硅整流二极管200V,1.5A,1N5394硅整流二极管300V,1.5A,1N5395硅整流二极管400V,1.5A,1N5396硅整流二极管500V,1.5A,1N5397硅整流二极管600V,1.5A,1N5398硅整流二极管800V,1.5A,1N5399硅整流二极管1000V,1.5A,1N5400硅整流二极管50V,3A,(Ir=5uA,Vf=1V,Ifs=150A)1N5401硅整流二极管100V,3A,1N5402硅整流二极管200V,3A,1N5403硅整流二极管300V,3A,1N5404硅整流二极管400V,3A,1N5405硅整流二极管500V,3A,1N5406硅整流二极管600V,3A,1N5407硅整流二极管800V,3A,1N5408硅整流二极管1000V,3A,1S1553硅开关二极管70V,100mA,300mW,3.5PF,300ma,1S1554硅开关二极管55V,100mA,300mW,3.5PF,300ma,1S1555硅开关二极管35V,100mA,300mW,3.5PF,300ma,1S2076硅开关二极管35V,150mA,250mW,8nS,3PF,450ma, Ir≤1uA,Vf≤0.8V,≤1.8PF,1S2076A硅开关二极管70V,150mA,250mW,8nS,3PF, 450ma,60V,Ir≤1uA,Vf≤0.8V,≤1.8PF,1S2471硅开关二极管80V,Ir≤0.5uA,Vf≤1.2V,≤2PF,1S2471B硅开关二极管90V,150mA,250mW,3nS,3PF, 450ma,1S2471V硅开关二极管90V,130mA,300mW,4nS,2PF, 400ma,1S2472硅开关二极管50V,Ir≤0.5uA,Vf≤1.2V,≤2PF,1S2473硅开关二极管35V,Ir≤0.5uA,Vf≤1.2V,≤3PF,1S2473H硅开关二极管40V,150mA,300mW,4nS,3PF, 450ma,2AN1二极管5A,f=100KHz2CK100硅开关二极管40V,150mA,300mW,4nS,3PF, 450ma,2CK101硅开关二极管70V,150mA,250mW,8nS,3PF, 450ma,2CK102硅开关二极管35V,150mA,250mW,8nS,3PF, 450ma,2CK103硅开关二极管20V,100mA,2PF,100ma,2CK104硅开关二极管35V,100mA,10nS,2PF,225ma,2CK105硅开关二极管35V,100mA,4nS,2PF,225ma,2CK106硅开关二极管75V,100mA,4nS,2PF,100ma,2CK107硅开关二极管90V,130mA,300mW,4nS,2PF, 400ma,2CK108硅开关二极管70V,100mA,300mW,3.5PF,300ma,2CK109硅开关二极管35V,100mA,300mW,3.5PF,300ma,2CK110硅开关二极管90V,150mA,250mW,3nS,3PF, 450ma,2CK111硅开关二极管55V,100mA,300mW,3.5PF,300ma,2CK150硅开关二极管15V,Ir≤25nA,Vf≤1.2V,≤2PF,2CK161硅开关二极管15V,Ir≤25nA,Vf≤1.2V,≤2PF,2CK4148硅开关二极管75V,Ir≤25nA,Vf=1V,4PF,2CK2076硅开关二极管35V,Ir≤1uA,Vf≤0.8V,≤1.8PF,2CK2076A硅开关二极管60V,Ir≤1uA,Vf≤0.8V,≤1.8PF,2CK2471硅开关二极管80V,Ir≤0.5uA,Vf≤1.2V,≤2PF,2CK2472硅开关二极管50V,Ir≤0.5uA,Vf≤1.2V,≤2PF,2CK2473硅开关二极管35V,Ir≤0.5uA,Vf≤1.2V,≤3PF,2CN1A硅二极管400V,1A,f=100KHz,2CN1B硅二极管100V,1A,f=100KHz,2CN3硅二极管V,1A,f=100KHz,2CN3D硅二极管V,1A,f=100KHz,2CN3E硅二极管V,1A,f=100KHz,2CN3F硅二极管V,1A,f=100KHz,2CN3G硅二极管V,1A,f=100KHz,2CN3H硅二极管V,1A,f=100KHz,2CN3I硅二极管V,1A,f=100KHz,2CN3K硅二极管V,1A,f=100KHz,2CN4D硅二极管V,1.5A,f=100KHz,2CN5D硅二极管V,1.5A,f=100KHz,2CN6硅二极管V,1A,f=100KHz,2CP1553硅二极管Ir≤0.5uA,Vf≤1.4V,≤3.5PF,2CP1554硅二极管Ir≤0.5uA,Vf≤1.4V,≤3.5PF,2CP1555硅二极管Ir≤0.5uA,Vf≤1.4V,≤3.5PF,2CW1硅稳压二极管Vz=7.0~8.8V,Pzm=280mW,2CW2硅稳压二极管Vz=8.5~9.5V,Pzm=280mW,2CW3硅稳压二极管Vz=9.2~10.5V,Pzm=280mW,2CW4硅稳压二极管Vz=10.0~11.8V,Pzm=280mW,2CW5硅稳压二极管Vz=11.5~12.5V,Pzm=280mW,2CW5硅稳压二极管Vz=12.2~14V,Pzm=280mW,2CW9硅稳压二极管Vz=1.0~2.8V,Pzm=250mW,2CW10硅稳压二极管Vz=2.5~3.5V,Pzm=250mW,2CW11硅稳压二极管Vz=3.2~4.5V,Pzm=250mW,2CW12硅稳压二极管Vz=4.0~5.8V,Pzm=250mW,2CW13硅稳压二极管Vz=5.5~6.5V,Pzm=250mW,2CW14硅稳压二极管Vz=6.2~7.5V,Pzm=250mW,2CW15硅稳压二极管Vz=7.0~8.8V,Pzm=250mW,2CW16硅稳压二极管Vz=8.5~9.5V,Pzm=250mW,2CW17硅稳压二极管Vz=9.2~10.5V,Pzm=250mW,2CW18硅稳压二极管Vz=10.0~11.8V,Pzm=250mW,2CW18硅稳压二极管Vz=11.5~12.5V,Pzm=250mW,2CW19硅稳压二极管Vz=12.2~14V,Pzm=250mW,2CW20硅稳压二极管Vz=13.5~17V,Pzm=250mW,2CW20A硅稳压二极管Vz=16~19V,Pzm=250mW,2CW20A硅稳压二极管Vz=18~21V,Pzm=250mW,2CW20B硅稳压二极管Vz=20~24V,Pzm=250mW,2CW21硅稳压二极管Vz=3.2~4.5V,Pzm=1000mW,2CW21A硅稳压二极管Vz=4.0~5.8V,Pzm=1000mW, 2CW21B硅稳压二极管Vz=5.5~6.5V,Pzm=1000mW, 2CW21C硅稳压二极管Vz=6.2~7.5V,Pzm=1000mW, 2CW21D硅稳压二极管Vz=7.0~8.8V,Pzm=1000mW, 2CW21E硅稳压二极管Vz=8.5~9.5V,Pzm=1000mW, 2CW21F硅稳压二极管Vz=9.2~10.5V,Pzm=1000mW, 2CW21G硅稳压二极管Vz=10.0~11.8V,Pzm=1000mW, 2CW21H硅稳压二极管Vz=11.5~12.5V,Pzm=1000mW, 2CW21H硅稳压二极管Vz=12.2~14V,Pzm=1000mW, 2CW21I硅稳压二极管Vz=13.5~17V,Pzm=1000mW,2CW21J硅稳压二极管Vz=16~19V,Pzm=1000mW,2CW21K硅稳压二极管Vz=18~21V,Pzm=1000mW,2CW21K硅稳压二极管Vz=20~24V,Pzm=1000mW,2CW21L硅稳压二极管Vz=23~26V,Pzm=1000mW,2CW21M硅稳压二极管Vz=27~30V,Pzm=1000mW,2CW21M硅稳压二极管Vz=29~33V,Pzm=1000mW,2CW21N硅稳压二极管Vz=32~36V,Pzm=1000mW,2CW21N硅稳压二极管Vz=35~40V,Pzm=1000mW,2CW21P硅稳压二极管Vz=1.0~2.8V,Pzm=1000mW,2CW21S硅稳压二极管Vz=2.5~3.5V,Pzm=1000mW,2CW22硅稳压二极管Vz=3.2~4.5V,Pzm=3000mW,2CW22A硅稳压二极管Vz=4.0~5.8V,Pzm=3000mW, 2CW22B硅稳压二极管Vz=5.5~6.5V,Pzm=3000mW, 2CW22C硅稳压二极管Vz=6.2~7.5V,Pzm=3000mW, 2CW22D硅稳压二极管Vz=7.0~8.8V,Pzm=3000mW, 2CW22E硅稳压二极管Vz=8.5~9.5V,Pzm=3000mW, 2CW22F硅稳压二极管Vz=9.2~10.5V,Pzm=3000mW, 2CW22G硅稳压二极管Vz=10.0~11.8V,Pzm=3000mW, 2CW22H硅稳压二极管Vz=11.5~12.5V,Pzm=3000mW, 2CW22H硅稳压二极管Vz=12.2~14V,Pzm=3000mW, 2CW22I硅稳压二极管Vz=13.5~17V,Pzm=3000mW,2CW22J硅稳压二极管Vz=16~19V,Pzm=3000mW,2CW22K硅稳压二极管Vz=18~21V,Pzm=3000mW,2CW22K硅稳压二极管Vz=20~24V,Pzm=3000mW,2CW22L硅稳压二极管Vz=23~26V,Pzm=3000mW,2CW22L硅稳压二极管Vz=25~28V,Pzm=3000mW,2CW22M硅稳压二极管Vz=27~30V,Pzm=3000mW,2CW22M硅稳压二极管Vz=29~33V,Pzm=3000mW,2CW22N硅稳压二极管Vz=32~36V,Pzm=3000mW,2CW22N硅稳压二极管Vz=35~40V,Pzm=3000mW,2CW50硅稳压二极管Vz=1.0~2.8V,Pzm=250mW,2CW51硅稳压二极管Vz=2.5~3.5V,Pzm=250mW,2CW52硅稳压二极管Vz=3.2~4.5V,Pzm=250mW,2CW53硅稳压二极管Vz=4.0~5.8V,Pzm=250mW,2CW54硅稳压二极管Vz=5.5~6.5V,Pzm=250mW,2CW55硅稳压二极管Vz=6.2~7.5V,Pzm=250mW,2CW56硅稳压二极管Vz=7.0~8.8V,Pzm=250mW,2CW57硅稳压二极管Vz=8.5~9.5V,Pzm=250mW,2CW58硅稳压二极管Vz=9.2~10.5V,Pzm=250mW,2CW59硅稳压二极管Vz=10.0~11.8V,Pzm=250mW,2CW60硅稳压二极管Vz=11.5~12.5V,Pzm=250mW,2CW61硅稳压二极管Vz=12.2~14V,Pzm=250mW,2CW62硅稳压二极管Vz=13.5~17V,Pzm=250mW,2CW63硅稳压二极管Vz=16~19V,Pzm=250mW,2CW64硅稳压二极管Vz=18~21V,Pzm=250mW,2CW65硅稳压二极管Vz=20~24V,Pzm=250mW,2CW66硅稳压二极管Vz=23~26V,Pzm=250mW,2CW68硅稳压二极管Vz=27~30V,Pzm=250mW,2CW69硅稳压二极管Vz=29~33V,Pzm=250mW,2CW70硅稳压二极管Vz=32~36V,Pzm=250mW,2CW71硅稳压二极管Vz=35~40V,Pzm=250mW,2CW72硅稳压二极管Vz=7.0~8.8V,Pzm=250mW,2CW73硅稳压二极管Vz=8.5~9.5V,Pzm=250mW,2CW74硅稳压二极管Vz=9.2~10.5V,Pzm=250mW,2CW75硅稳压二极管Vz=10.0~11.8V,Pzm=250mW, 2CW76硅稳压二极管Vz=11.5~12.5V,Pzm=250mW, 2CW77硅稳压二极管Vz=12.2~14V,Pzm=250mW,2CW78硅稳压二极管Vz=13.5~17V,Pzm=250mW,2CW100硅稳压二极管Vz=1.0~2.8V,Pzm=1000mW, 2CW101硅稳压二极管Vz=2.5~3.5V,Pzm=1000mW, 2CW102硅稳压二极管Vz=3.2~4.5V,Pzm=1000mW, 2CW103硅稳压二极管Vz=4.0~5.8V,Pzm=1000mW, 2CW104硅稳压二极管Vz=5.5~6.5V,Pzm=1000mW, 2CW105硅稳压二极管Vz=6.2~7.5V,Pzm=1000mW, 2CW106硅稳压二极管Vz=7.0~8.8V,Pzm=1000mW, 2CW107硅稳压二极管Vz=8.5~9.5V,Pzm=1000mW, 2CW108硅稳压二极管Vz=9.2~10.5V,Pzm=1000mW, 2CW109硅稳压二极管Vz=10.0~11.8V,Pzm=1000mW, 2CW110硅稳压二极管Vz=11.5~12.5V,Pzm=1000mW, 2CW111硅稳压二极管Vz=12.2~14V,Pzm=1000mW, 2CW112硅稳压二极管Vz=13.5~17V,Pzm=1000mW, 2CW113硅稳压二极管Vz=16~19V,Pzm=1000mW,2CW114硅稳压二极管Vz=18~21V,Pzm=1000mW,2CW115硅稳压二极管Vz=20~24V,Pzm=1000mW,2CW116硅稳压二极管Vz=23~26V,Pzm=1000mW,2CW117硅稳压二极管Vz=25~28V,Pzm=1000mW,2CW118硅稳压二极管Vz=27~30V,Pzm=1000mW,2CW119硅稳压二极管Vz=29~33V,Pzm=1000mW,2CW120硅稳压二极管Vz=32~36V,Pzm=1000mW,2CW121硅稳压二极管Vz=35~40V,Pzm=1000mW,2CW130硅稳压二极管Vz=3.2~4.5V,Pzm=3000mW, 2CW131硅稳压二极管Vz=4.0~5.8V,Pzm=3000mW, 2CW132硅稳压二极管Vz=5.5~6.5V,Pzm=3000mW, 2CW133硅稳压二极管Vz=6.2~7.5V,Pzm=3000mW, 2CW134硅稳压二极管Vz=7.0~8.8V,Pzm=3000mW, 2CW135硅稳压二极管Vz=8.5~9.5V,Pzm=3000mW, 2CW136硅稳压二极管Vz=9.2~10.5V,Pzm=3000mW, 2CW137硅稳压二极管Vz=10.0~11.8V,Pzm=3000mW, 2CW138硅稳压二极管Vz=11.5~12.5V,Pzm=3000mW, 2CW139硅稳压二极管Vz=12.2~14V,Pzm=3000mW,2CW140硅稳压二极管Vz=13.5~17V,Pzm=3000mW,2CW141硅稳压二极管Vz=16~19V,Pzm=3000mW,2CW142硅稳压二极管Vz=18~21V,Pzm=3000mW,2CW143硅稳压二极管Vz=20~24V,Pzm=3000mW2CW147硅稳压二极管Vz=29~33V,Pzm=3000mW,2CW148硅稳压二极管Vz=32~36V,Pzm=3000mW,2CW149硅稳压二极管Vz=35~40V,Pzm=3000mW,2CW200硅稳压二极管Vz=1.88~2.12V,Pzm=400mW, 2CW201硅稳压二极管Vz=2.5~2.9V,Pzm=400mW,2CW202硅稳压二极管Vz=5.3~6.0V,Pzm=400mW,2CW203硅稳压二极管Vz=5.8~6.6V,Pzm=400mW,2CW204硅稳压二极管Vz=7.0~7.9V,Pzm=400mW,2CW205硅稳压二极管Vz=9.4~10.6V,Pzm=400mW,2CW206硅稳压二极管Vz=10.4~11.6V,Pzm=400mW, 2CW207硅稳压二极管Vz=12.4~14.1V,Pzm=400mW, 2CW208硅稳压二极管Vz=34~38V,Pzm=400mW,2CW209硅稳压二极管Vz=6~6.35V,Pzm=500mW,2CW210硅稳压二极管Vz=7.34~7.70V,Pzm=500mW, 2CW211硅稳压二极管Vz=12.4~13.1V,Pzm=500mW, 2CW212硅稳压二极管Vz=14.4~15.15V,Pzm=500mW, 2CW213硅稳压二极管Vz=17.55~18.45V,Pzm=500mW, 2CW214硅稳压二极管Vz=9.5~10.3V,Pzm=500mW,2CW215硅稳压二极管Vz=10.2~11.1V,Pzm=500mW, 2CW216硅稳压二极管Vz=10.9~11.9V,Pzm=500mW, 2CW217硅稳压二极管Vz=5.2~5.7V,Pzm=500mW,2CW218硅稳压二极管Vz=6.7~7.3V,Pzm=500mW,2CW219硅稳压二极管Vz=12.4~14.1V,Pzm=400mW, 2CW220硅稳压二极管Vz=5.8~6.1V,Pzm=500mW,2CW221硅稳压二极管Vz=4.8~5.4V,Pzm=400mW,2CW222硅稳压二极管Vz=6.4~7.2V,Pzm=400m。
常用稳压二极管的型号及稳压值
500
MA5120
12
5
500 BZX85C2V7
2.7
80
1300
MA5130
13
5
500 BZX85C3V0
3.0
80
1300
MA5150
15
5
500 BZX85C3V3
3.3
80
1300
MA5160
16
5
500 BZX85C3V6
3.6
70
1300
MA5180
18
5
500 BZX85C3V9
3.9
BZX79C11
11
5
500
BZX79A7V5
7.5
5
400
BZX79C12
12
5
500
BZX79A8V2
8.2
5
400
BZX79C13
13
5
500
常用进口 1N 系列稳压二极管参数与代换 90 种
型号
1N5236/A/B 1N5237/A/B 1N5238/A/B 1N5239/A/B 1N5240/A/B 1N5241/A/B 1N5242/A/B
型号
最大 耗散 功率 (W)
1N5987 0.5
1N5988 0.5
1N5989 0.5
1N5990 0.5
1N5991 0.5
1N5992 0.5
1N5993 0.5
稳定 电压 (V)
最大 工作 电流 (mA)
3 141
3.3 128
3.6 118
3.9 100
4.3 99
4.7 90
5.1 83
5
